Обзор и тестирование блока питания ZALMAN GOLDROCK ZM750-XG

Сегодня мы хотим предоставить вашему вниманию блок питания ZALMAN GOLDROCK ZM750-XG, который, имея мощность 750 Вт, является старшей моделью в серии под названием «GOLDROCK». Основная особенность источников питания этой серии заключается в соответствии всех моделей стандарту эффективности 80 PLUS Gold. Как мы с вами знаем, наличие этого сертификата зачастую предполагает и большие функциональные возможности блока питания. Насколько справедливо данное утверждение, предлагаем посмотреть в сегодняшнем обзоре на примере источника питания ZALMAN GOLDROCK ZM750-XG.

ZALMAN GOLDROCK ZM750-XG

Спецификация блока питания ZALMAN GOLDROCK ZM750-XG:

Производитель

ZALMAN TECH.

Модель

ZALMAN GOLDROCK ZM750-XG

Тип

ATX12V v2.3, EPS12V v2.92

Номинальная мощность, Вт

750

Мощность по каналу 12В, Вт

744

Мощность линий +3.3V и +5V, Вт

150

Линий +12V

1

Выходы

+3.3V – 22 A,
+5V – 25 A,
+12V – 62 A,
-12V – 0,3 A,
 +5VSB – 3,5 A

PCI-E разъемов

4 (6+2-контактные)

SLI Ready

Да

CrossFire Certified

Да

Модульный

Да

КПД

>92%

Сертифицирован 80 PLUS

Gold

Коэффициент мощности (PF)

 До 99%

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100 – 240

Частота, Гц

50 – 60

Входной ток, А

9,5 – 4,8

Размер вентилятора, мм

139 х 139 х 25

Регулятор скорости вращения вентилятора

Есть

Уровень шума, дБ

до 33,1

Электромагнитные безопасность и совместимость (EMI/EMC)

CB, TUV, CE, UL, FCC

Защиты

OCP, OVP, UVP, OPP, SCP, OTP

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ДхШхВ), мм

180 х 150 х 86

Комплектация

Сетевой шнур питания, модульные кабели, крепящие винты, стягивающие хомуты, инструкция

Вес, кг

-

Гарантия

5 лет

Сайт производителя

http://zalman.ru/

Упаковка и комплектация

ZALMAN GOLDROCK ZM750-XG

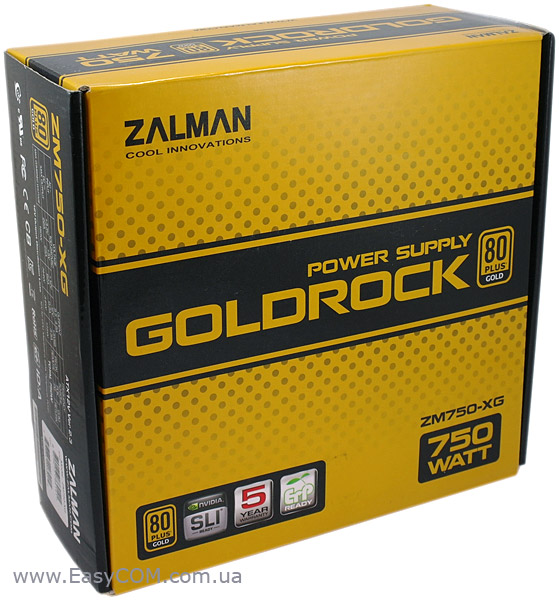

Блок питания ZALMAN GOLDROCK ZM750-XG поставляется в коробке из плотного картона, которая обеспечивает защиту от ударов и возможных повреждений. Дизайн упаковки выполнен в желто-черных цветах, подчеркивающих название серии «GOLDROCK». На лицевой панели находятся пиктограммы, сообщающие о соответствии данного блока питания стандарту эффективности 80 PLUS Gold, поддержке режима совместной работы нескольких видеокарт NVIDIA SLI, а также наличии 5-летней гарантии. Самой последней помещена эмблема под названием «ErP Ready», которая означает, что источник питания соответствует директиве ErP Lot 6 2010 для компьютерных систем. Суть этой директивы заключается в том, что компьютерная система в режиме ожидания не должна потреблять больше 1 Вт (правда, необходимо наличие материнской платы, также соответствующей стандарту «ErP Ready»).

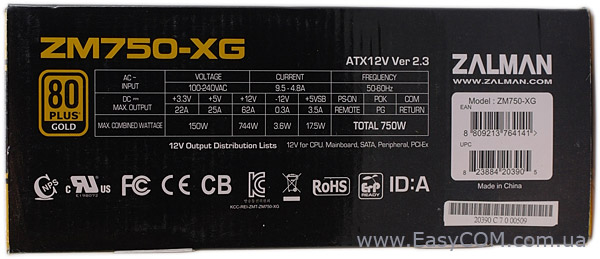

На боковых панелях размещена подробная информация о блоке питания ZALMAN GOLDROCK ZM750-XG, а также о некоторых его технических особенностях:

  • High Quality 105⁰С Japanese Capacitor – качественные высокотемпературные конденсаторы японского производства;
  • Active PFC – активный метод компенсации реактивной мощности;
  • DC-DC Circuit Module – для формирования выходных линий питания используются DC-DC преобразователи;
  • Single +12V Output – одна линия питания +12В (не разделена на «виртуальные»);
  • Secondary Protection IC – микросхема, которая обеспечивает весь ряд необходимых защит во вторичной цепи;
  • +5Vsb Green IC – «зеленая» дежурная линия питания, позволяющая заметно снизить энергопотребление компьютера в выключенном состоянии и в режиме простоя.

Конечно, каждую из этих особенностей мы рассмотрим более подробно, но уже сейчас можно сказать, что блок питания ZALMAN GOLDROCK ZM750-XG имеет довольно качественную элементную базу, и в нем применены многие передовые технологии.

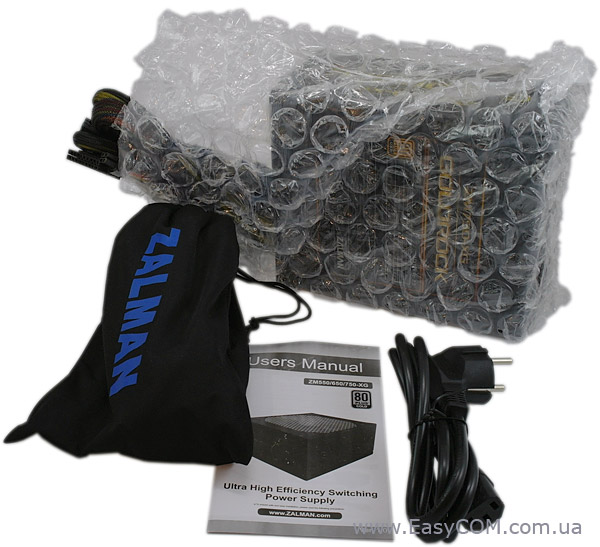

В комплект поставки источника питания ZALMAN GOLDROCK ZM750-XG входят: сетевой шнур питания, небольшая инструкция для пользователя, винты для крепления, хомуты-стяжки и модульные кабеля, аккуратно упакованные в специальный мешочек. Сам блок питания находится в отдельном полиэтиленовом пакете, предохраняющем его от возможных повреждений.

ZALMAN GOLDROCK ZM750-XG

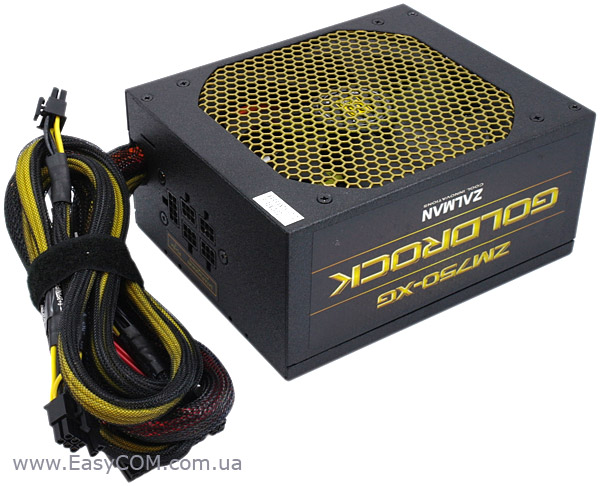

Корпус блока питания сделан из стали и окрашен в черный матовый цвет с фактурой, имитирующей поверхность асфальта. На верхней крышке закреплена решетка золотистого цвета типа «соты», закрывающая вентилятор.

ZALMAN GOLDROCK ZM750-XG

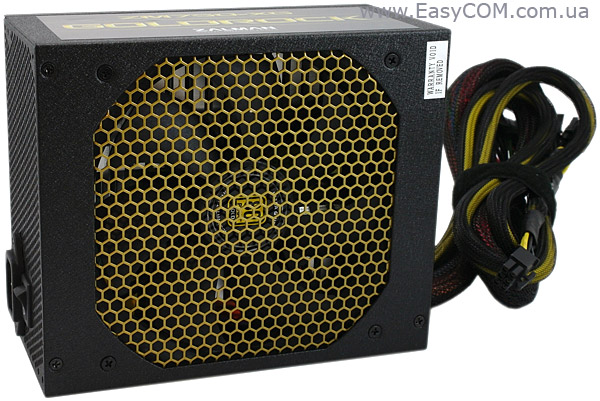

Задняя стенка сделана в виде решетки, что улучшает циркуляцию воздуха и его отвод из блока питания. Также здесь располагается разъем для подключения сетевого шнура питания и кнопка отключения от сети.

ZALMAN GOLDROCK ZM750-XG

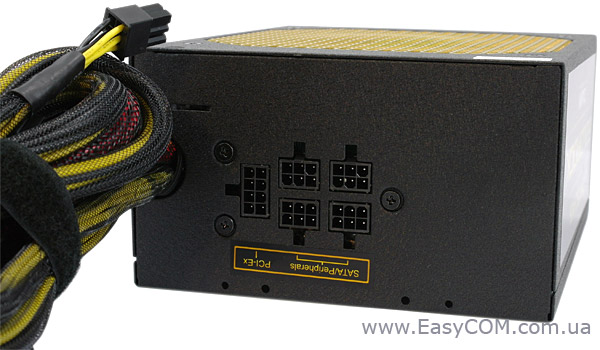

На передней стенке размещены провода и разъемы выходных линий питания. Всего имеется пять модульных разъемов для подключения кабелей питания видеокарт и других устройств. Провода для питания материнской платы выведены наружу, напрямую из корпуса блока питания.

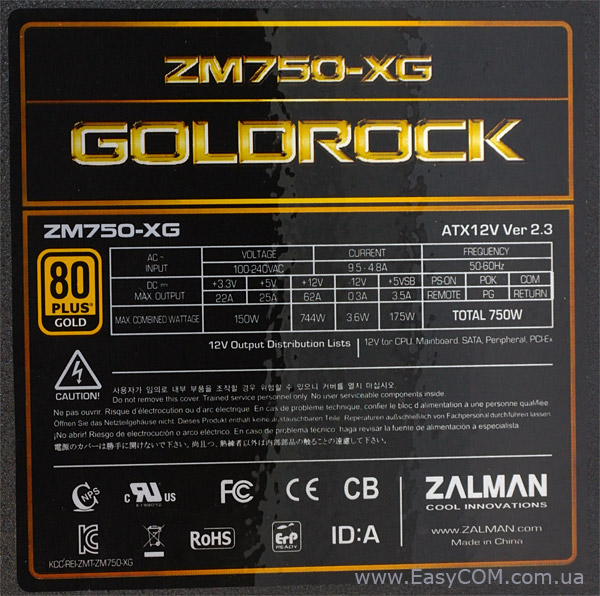

На нижней крышке производитель поместил этикетку с техническими характеристиками. Мощность канала +12В составляет 744 Вт; линии +3,3В и +5В имеют максимальную суммарную мощность 150 Вт и способны выдержать нагрузку 22 А и 25 А соответственно. Особое внимание стоит обратить на то, что канал +12В имеет одну линию, а не несколько «виртуальных», и рассчитан на довольно большую нагрузку 62 А. Напомним, что от способности линии +12В выдерживать большие нагрузки особенно зависит стабильность работы системы с несколькими «прожорливыми» видеокартами.

Также отметим, что блок питания ZALMAN GOLDROCK ZM750-XG рассчитан на большой диапазон входного напряжения, которое может изменяться в пределах от 100 В до 240 В. Этот факт особенно важен при работе от «плохой» сети или при отсутствии/отказе источника бесперебойного питания.

По энергоэффективности источник питания ZALMAN GOLDROCK ZM750-XG соответствует стандарту 80 PLUS Gold, на что указывает соответствующее изображение на этикетке. Напомним, что блоки питания «проходят» по стандарту 80 PLUS Gold, если их КПД при нагрузках 20%, 50% и 100% не опускается ниже 88%, 92%, 88% соответственно.

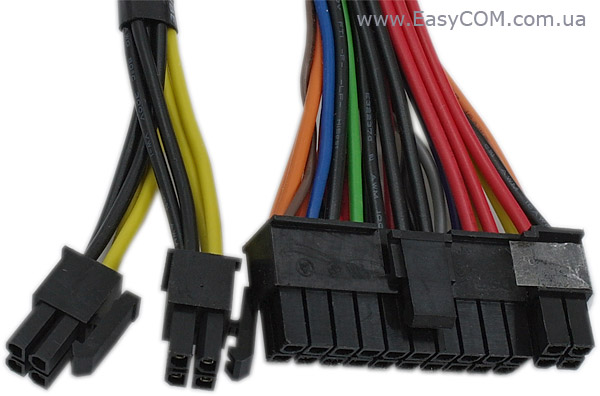

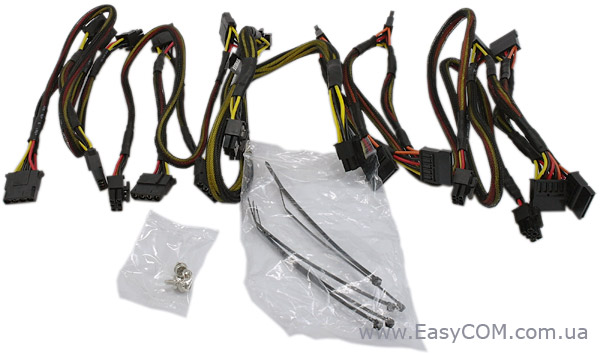

Теперь посмотрим, что собой являют кабеля выходных линий питания. Все доступные типы разъемов, а также длина проводов приведены в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания ATX

1

55

4+4-контактный разъем питания ATX12V2

1

70

два 6+2-контактных разъема PCIE

1

50-65

два 6+2-контактных разъема PCIE на модульном кабеле

1

50-65

четыре разъема SATA

2

50-65-80-95

три разъема для периферийных устройств PATA и один FDD

2

50-65-80-95

Как видим, количество разнообразных разъемов более чем достаточное, а длина кабелей позволит без проблем дотянуться до любого устройства.

Для обеспечения питания процессора в оснащении блока питания ZALMAN GOLDROCK ZM750-XG предусмотрен разборной 4+4-контактный разъем ATX12V, который всегда присоединен к БП вместе с остальными основными кабелями. 24-контактный разъем ATX также сделан в разборном виде.

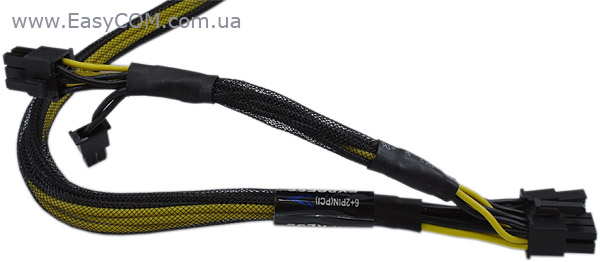

Для питания видеокарт предусмотрено два отдельных кабеля, на конце каждого из них имеется по два 6+2-контактных разъема. Производитель почему-то решил снабдить модульным подключением только один кабель, другой же распаян непосредственно на печатной плате и выведен наружу из корпуса блока питания.

Учитывая количество 6+2-контактных разъемов, от источника питания ZALMAN GOLDROCK ZM750-XG можно будет запитать два «топовых» видеоускорителя, не используя дополнительных переходников. Да и наличие канала +12В, не разделенного на «виртуальные» линии и способного выдерживать нагрузку вплоть до 62 А, предполагает, что данный блок питания будет использоваться в мощных «геймерских» системах.

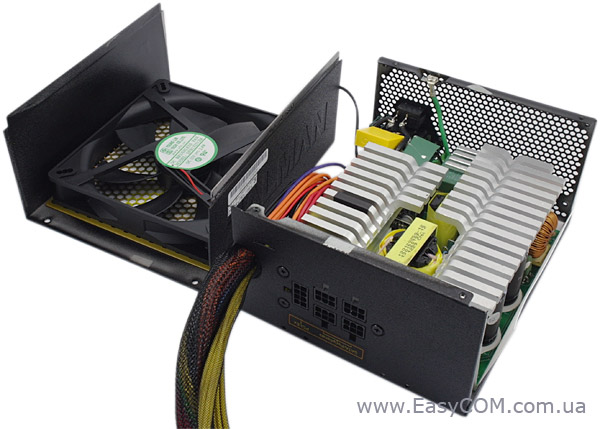

Корпус блока питания ZALMAN GOLDROCK ZM750-XG легко разбирается после выкручивания четырех крепящих винтов. Один из них заклеен специальным стикером, удаление которого приведет к потере гарантии.

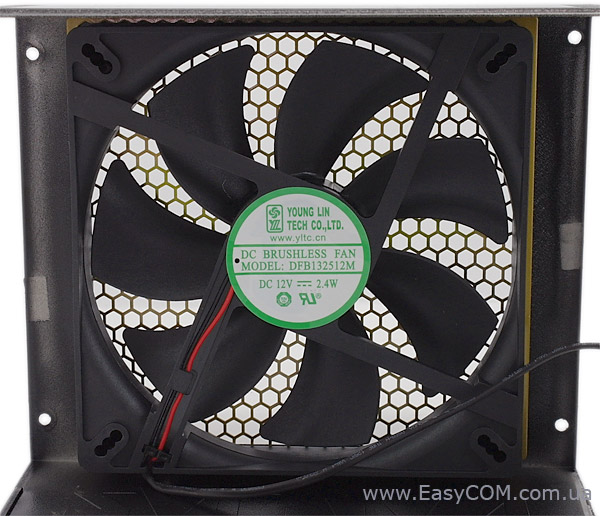

Для обеспечения активной циркуляции воздуха используется 139-мм вентилятор производства компании Young Lin Tech, модель DFB132512M. Буква «B» в маркировке указывает на то, что здесь применен подшипник качения.

Вентилятор

Young Lin Tech DFB132512M

Тип подшипника

Качения

Напряжение питания, В

12

Ток, А

0,2

Мощность, Вт

2,4

Скорость вращения, об/мин

1500

Воздушный поток, CFM

74,3

Уровень шума, дБ

до 33,13

Размеры, мм

139 х 139 х 25

Вес, г

142

ZALMAN GOLDROCK ZM750-XG

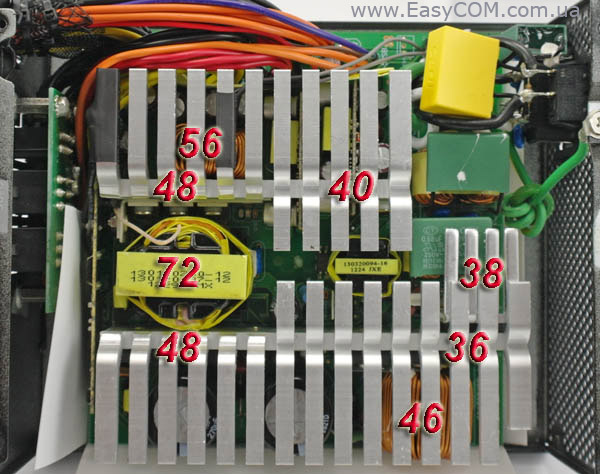

В блоке питания ZALMAN GOLDROCK ZM750-XG используется платформа от известного ОЕМ-производителя Enhance Electronics. Ее характерной чертой является применение громадных радиаторов для охлаждения силовых элементов. Напомним, что похожая платформа от Enhance Electronics использовалась в недавно протестированном источнике питания ARESZE EPS1200ELA(88+) мощностью 1200 Вт, который показал очень хорошие результаты при тестировании. Так что есть большая вероятность, что ZALMAN GOLDROCK ZM750-XG зарекомендует себя таким же образом.

Отметим также плотность компоновки, свойственную продукции high-end класса. Несмотря на довольно большие габариты главной печатной платы, не все узлы разместились на ней. Много элементов и микросхем распаяно на платах меньшего размера, установленных перпендикулярно.

Высокочастотные помехи, излучаемые в сеть блоком питания, сглаживаются при помощи EMI-фильтра. Часть его элементов выполнена навесным монтажом и распаяна непосредственно возле выходов сетевой розетки. Более габаритные элементы, такие как некоторые X-конденсаторы и две дроссельные катушки, размещены на главной печатной плате. Такая компоновка позволяет по максимуму использовать свободное пространство внутри блока питания. Все элементы EMI-фильтра надежно изолированы резиновыми «чехлами», а контакты залиты токонепроводящим клеем.

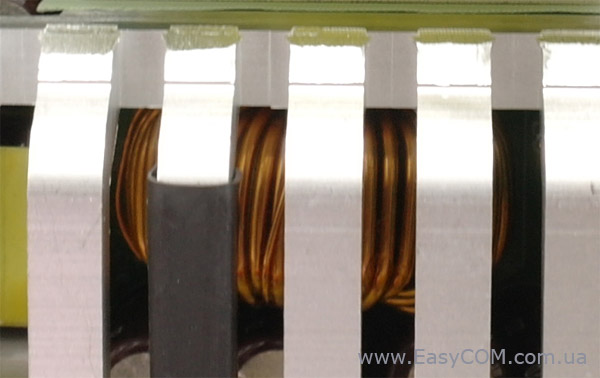

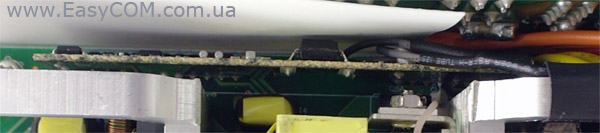

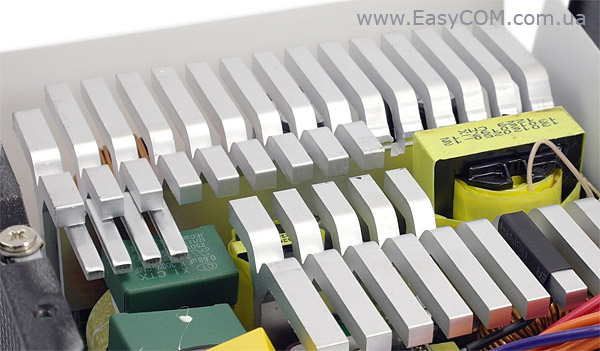

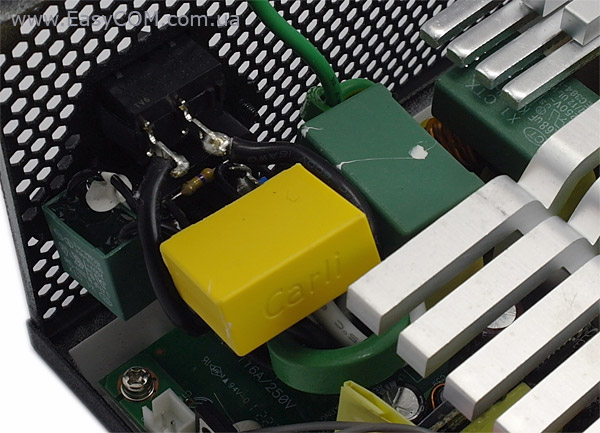

У самого края платы находится выпрямляющий диодный мост. К сожалению, из-за плотности компоновки элементов, невозможно рассмотреть его номинал. Отметим, что для охлаждения диодной сборки используется отдельный Г-образный алюминиевый радиатор с загнутыми ребрами.

Как мы уже писали выше, пассивной части системы охлаждения в блоке питания ZALMAN GOLDROCK ZM750-XG уделено очень большое внимание. Радиаторы имеют довольно большую площадь рассеивания и толщину – все это способствует быстрому отводу тепла от греющихся элементов.

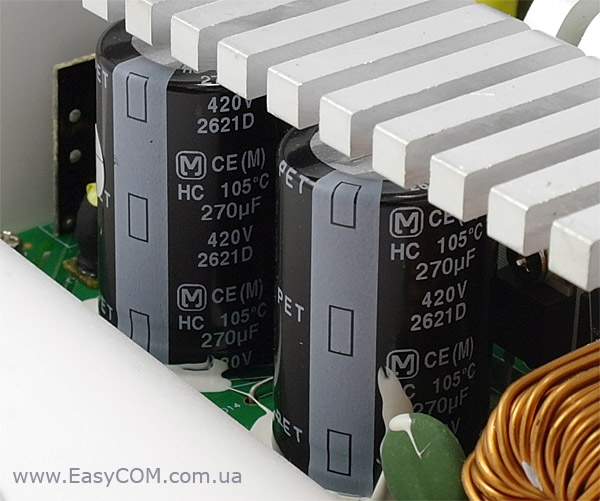

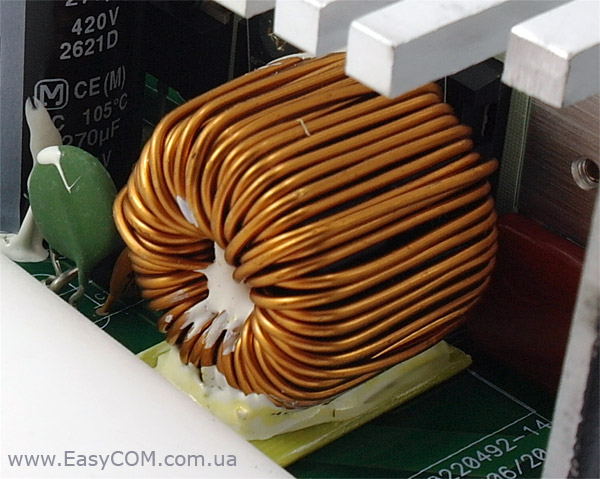

В качестве сглаживающего элемента сетевого питания во входной цепи используются два подключенных параллельно электролитических конденсатора производства известной японской компании Panasonic (Matsushita), емкостью 270 мкФ каждый, рассчитанные на напряжение 420 В и температуру 105⁰С. Использование двух подключенных параллельно «электролитов» меньшего размера вместо одного большого, обусловлено громоздкостью системы охлаждения, о чем уже писалось выше.

Слева на главной печатной плате расположены элементы APFC (Active PFC). Перед сглаживающими конденсаторами входной цепи распаян дроссель APFC, а сразу за ним на радиаторе закреплены силовые ключи APFC. Выходы дроссельной катушки APFC надежно изолированы с помощью токонепроводящего клея.

Набор логики, который отвечает за управление работой APFC, вместе с обвязкой распаян на отдельной печатной плате. Здесь же находится микросхема, контролирующая состояние выходных линий питания.

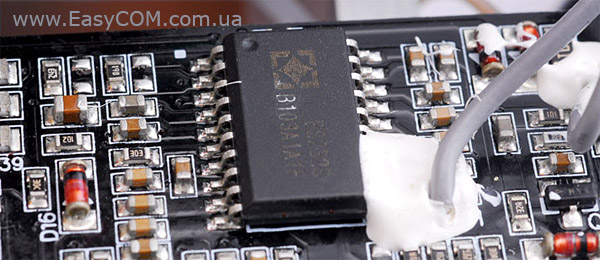

Контроль выходных линий питания в ZALMAN GOLDROCK ZM750-XG реализован за счет шестиканальной микросхемы мониторинга PS232S, которая, по спецификации, обеспечивает защиту от превышения или понижения напряжения на линиях +12В, +5В и +3,3В, а также защиту от перегрузки этих каналов.

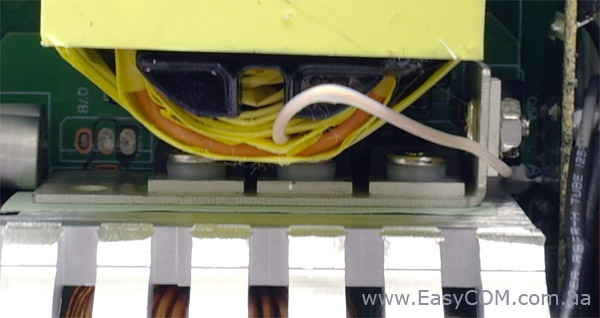

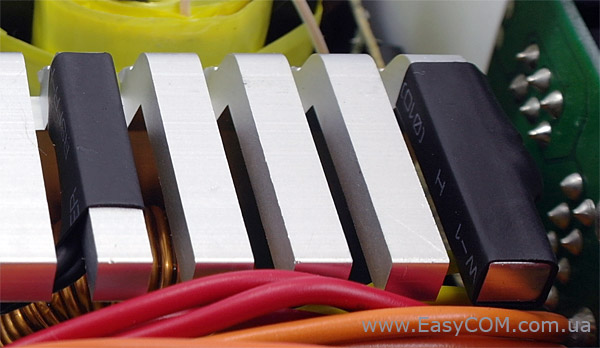

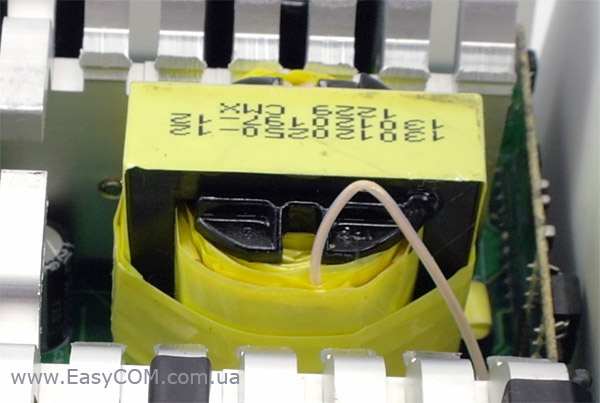

Рядом с элементами APFC, расположены силовые ключи главного преобразователя. Сам же главный трансформатор блока питания ZALMAN GOLDROCK ZM750-XG имеет довольно большие размеры, вполне соответствующие моделям подобной мощности.

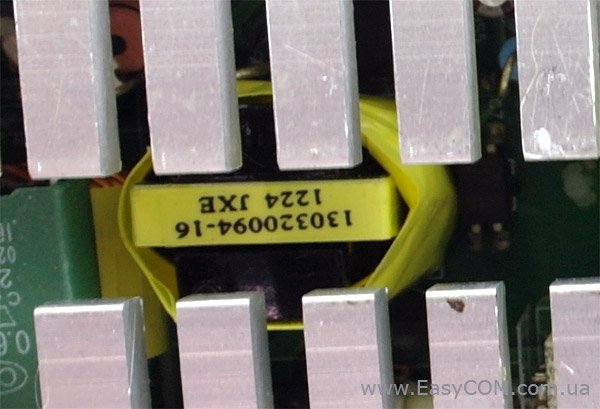

В центре основной печатной платы расположился еще один трансформатор, отвечающий за формирование линии дежурного питания +5VSB.

В источнике питания ZALMAN GOLDROCK ZM750-X используется схема контроля температуры с двумя термодатчиками – с одного получает информацию регулятор оборотов вентилятора, а второй служит для активации защиты от перегрева. Закреплены оба датчика на одном и том же радиаторе, недалеко друг от друга, что также является характерной особенностью платформ от Enhance Electronics.

Во вторичной цепи вместо диодных сборок используется выпрямитель на четырех полевых транзисторах. Такое техническое решение призвано повысить КПД блока питания и зачастую используется в наиболее дорогих высокоэффективных моделях. Для охлаждения транзисторов предусмотрен отдельный большой радиатор.

Как уже отмечалось в начале статьи, низковольтная часть блока питания ZALMAN GOLDROCK ZM750-XG построена по принципу DC-DC преобразователя. На плате присутствует только один дроссель в районе выходных цепей, который отвечает за стабилизацию напряжения +12В.

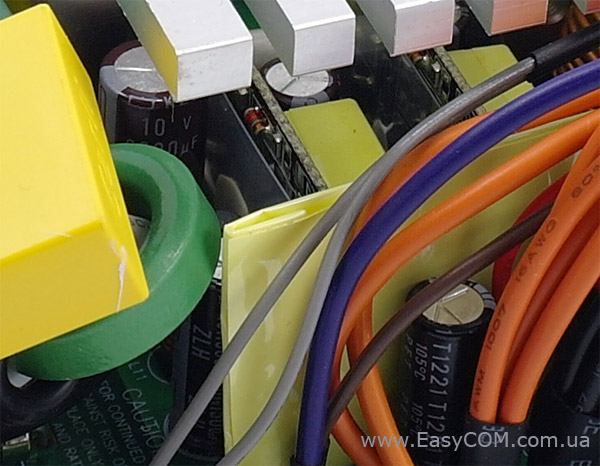

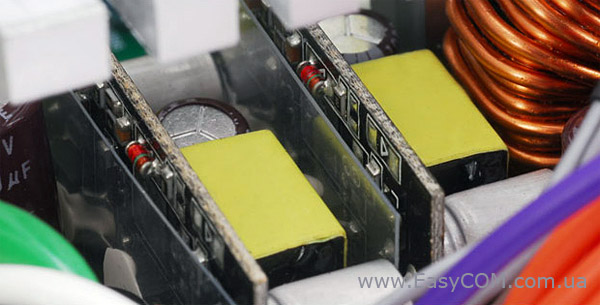

Остальные напряжения +5В и +3,3В получаются из +12В с помощью DC-DC преобразователей, элементы которых распаяны на отдельных небольших платах. Отсюда и большая заявленная производителем мощность канала +12В – 744 Вт.

В электрических цепях выходных линий питания используется достаточно большое число качественных высокотемпературных конденсаторов (рабочая температура до 105⁰С) производства японской компании Nippon Chemi-Con.

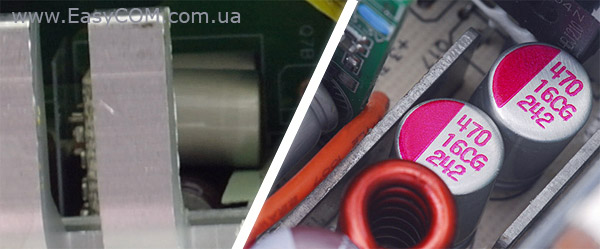

Примечательно, что в DC-DC преобразователях применяются твердотельные конденсаторы, что еще раз подчеркивает высокое качество элементной базы блока питания ZALMAN GOLDROCK ZM750-XG.

Тестирование

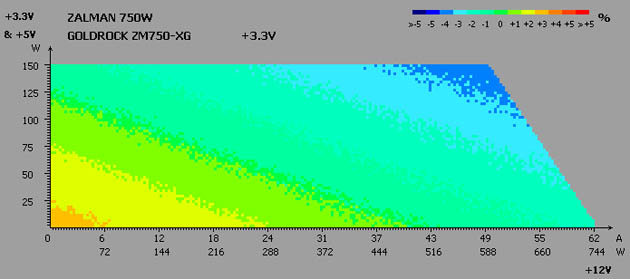

Кросс нагрузочные характеристики

При прохождении тестов КНХ напряжение питания по линии +3,3В изменялось в пределах от -4% до +3%, что можно считать довольно хорошим результатом.

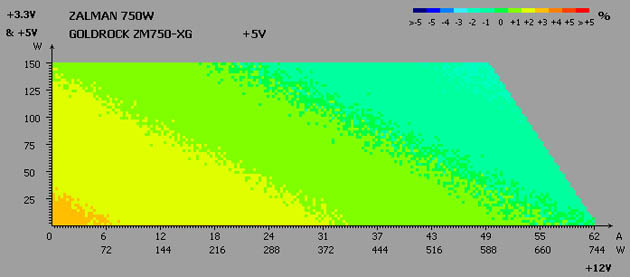

Напряжение на линии +5В отклонялось в еще меньшем диапазоне - от -2% до +3%.

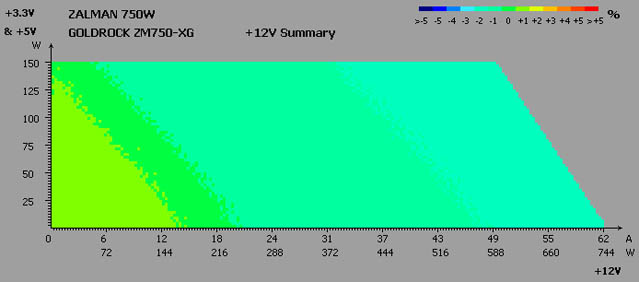

Линия +12В при прохождении тестов КНХ показала наилучшие результаты. Напряжение менялось в пределах всего лишь от -2% до +1%.

Шумы и пульсации во всем диапазоне напряжений

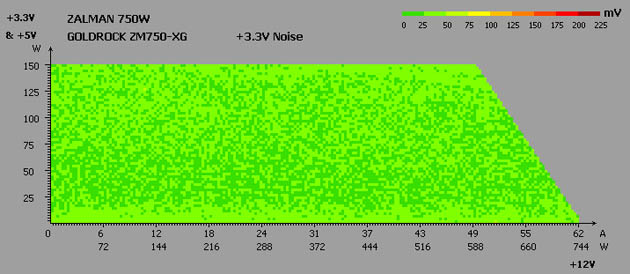

Пульсации на линии +3,3В довольно небольшие, в среднем они равны 26 мВ.

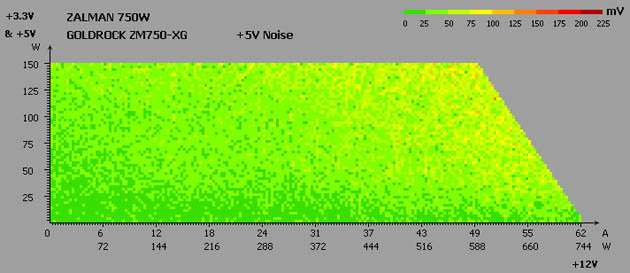

Пульсации на линии +5В при разных нагрузках также находятся в пределах допустимых норм. Здесь их средний уровень составляет 42 мВ.

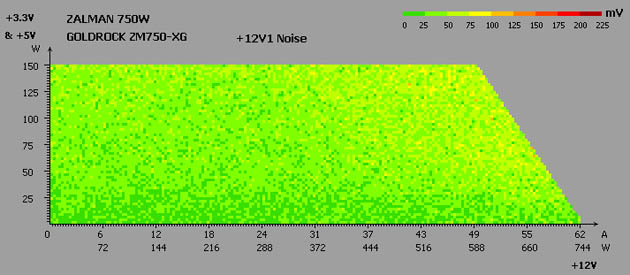

Пульсации на линии +12В в хорошем состоянии, в среднем составляя лишь 62 мВ.

Дежурная линия питания +5 VSB

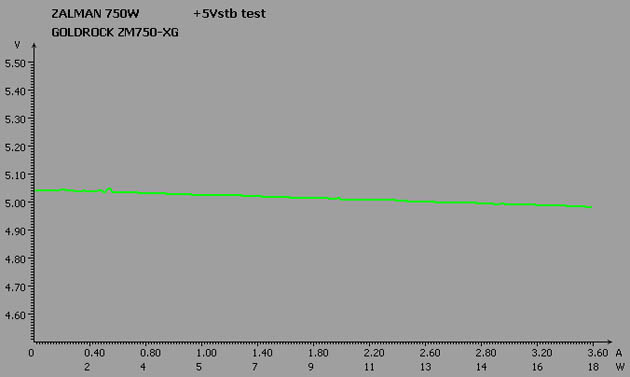

Состояние дежурной линии питания блока питания ZALMAN GOLDROCK ZM750-XG очень хорошее. В зависимости от нагрузки напряжение на дежурной линии питания изменяется в пределах от 5,05 В до 4,99 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

70

110

200

300

400

500

600

700

750

Нагрузка*,%

9

15

27

40

53

67

80

93

100

PFC

0,71

0,81

0,87

0,91

0,93

0,94

0,94

0,94

0,95

Нагрузка* - нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль коррекции коэффициента мощности блока питания ZALMAN GOLDROCK ZM750-XG хорошо справляется со своей задачей. Максимальный зафиксированный коэффициент, при достижении нагрузки 750 Вт, составлял 0,95.

КПД

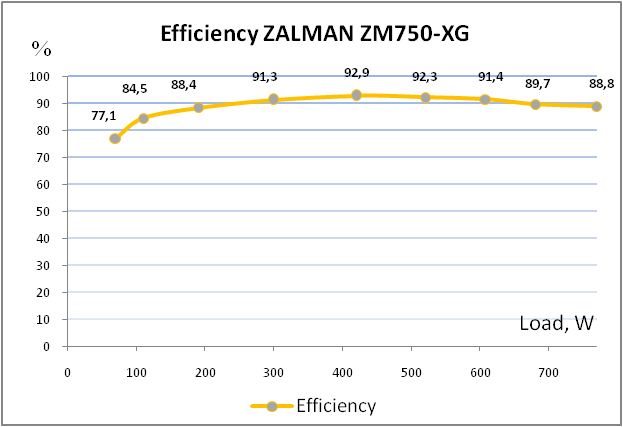

Тест реальной эффективности при разных нагрузках подтвердил соответствие блока питания ZALMAN GOLDROCK ZM750-XG стандарту 80 PLUS Gold для напряжения 230 В. Как видно из графика, при нагрузках 20% и 100% от номинальной мощности КПД блока питания превышает 88%, а при 50% нагрузке – КПД больше 92%.

Система охлаждения и температурный режим

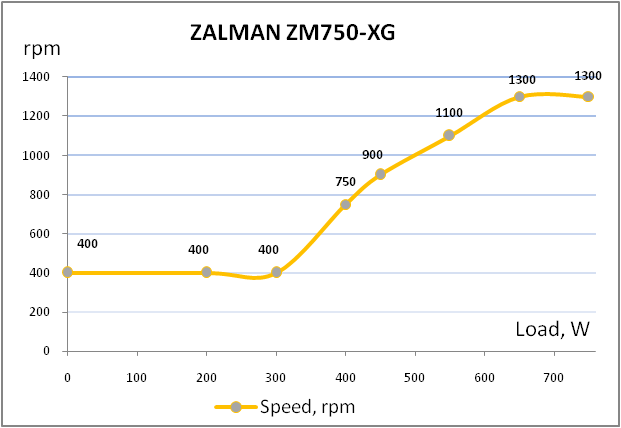

Косвенно оценить уровень шума блока питания можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27⁰С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40⁰С является вполне допустимой для компьютера. В то же время, сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

До отметки мощности в 500 Вт источник питания ZALMAN GOLDROCK ZM750-XG работает очень тихо. Дальше уровень шума повышается до среднего и держится на этой отметке при увеличении нагрузки на блок питания вплоть до максимального значения (750 Вт).

В целом система управления вентилятором достаточно хорошая, сильного нагрева элементов даже после длительной работы не наблюдается. Температура всех основных узлов в пределах нормы.

Влияние изменения входного сетевого напряжения

Работоспособность блока питания при разных значениях входного сетевого напряжения проверялась при 80% загрузке. Нагрузка на линии +5В и +3,3В составляла 80 Вт, а общая нагрузка была равна 520 Вт. Показателем работоспособности являлась величина выходных напряжений.

Напряжение сети

240 В

220 В

200 В

180 В

160 В

140 В

100 В

+3,3В

3,38

3,38

3,38

3,38

3,38

3,38

3,38

+5В

5,12

5,12

5,12

5,12

5,11

5,11

5,11

+12В

12,14

12,14

12,14

12,14

12,13

12,13

12,13

Изменяя напряжение входного питания от 100 В до 240 В, мы установили, что блок питания ZALMAN GOLDROCK ZM750-XG стабильно работает во всем заявленном в спецификации диапазоне напряжений.

OverLOAD

Нагрузку на источник питания ZALMAN GOLDROCK ZM750-XG получилось увеличить до 950 Вт. При дальнейшем увеличении нагрузки значения напряжений на выходных линиях питания уже выходили за допустимые пределы норм для блоков питания стандарта ATX. Поэтому еще больше увеличивать нагрузку не было смысла. Но даже в этом случае запас мощности 26,7% – более чем солидный результат, который, в очередной раз, дает нам повод отметить высокое качество элементной базы источника питания ZALMAN GOLDROCK ZM750-XG.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы мы использовали имеющийся в наличии процессор Intel Core 2 Quad Q9550, разогнанный до частоты 3,7 ГГц с поднятием напряжения до 1,36 В. В подобном режиме работы этот процессор можно сопоставить с любым из наиболее мощных современных процессоров. В качестве видеоускорителей мы использовали видеокарты ZOTAC GeForce GTX 480 и ZOTAC GeForce GTX 480 AMP! в режиме SLI, которые по праву можно считать самыми «прожорливыми» среди современных видеокарт.

Материнская плата

ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,7 ГГц

Кулер

Noctua NH-U12P

Оперативная память

2x DDR3-1333 1024 MБ Transcend PC6400

Видеокарты

ZOTAC GeForce GTX 480

ZOTAC GeForce GTX 480 AMP!

Жесткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: простой и максимальная загрузка, которая создавалась с помощью программного теста блока питания OCCT Perestroika 3.1.0. Во время тестирования общее энергопотребление системы измерялось с помощью прибора SeasonicPowerAngel, напряжение на линиях питания +12В; +5В; +3,3В измерялось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях питания были получены следующие значения:



ZALMAN GOLDROCK ZM750-XG

Seasonic M12II-750 Bronze

LEPA G850-MAS

Режим

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12V

Idle

12,13

+1,1

12,15

+1,3

12,25

+2,1

Burn

12,12

+1,0

12,20

+1,6

12,19

+1,6

+5V

Idle

5,14

+2,8

5,07

+1,4

5,14

+2,8

Burn

5,13

+2,6

5,06

+1,2

5,12

+2,4

+3.3V

Idle

3,40

+3,0

3,42

+3,6

3,36

+1,8

Burn

3,40

+3,0

3,41

+3,3

3,34

+1,2



Входное энергопотребление, Вт

Idle

175

182

180

Burn

764

786

770

Блок питания ZALMAN GOLDROCK ZM750-XG без проблем справился с очень мощной с точки зрения энергопотребления игровой системой. Больших отклонений по основным линиям питания не замечено. Может казаться, что для системы подобного уровня потребуется более мощный источник питания. Но на деле, если заявленная мощность соответствует действительности, как в случае с ZALMAN GOLDROCK ZM750-XG, то 750 Вт для питания системы из двух наиболее производительных видеокарт будет вполне достаточно.

Энергопотребление в простое и в выключенном состоянии ПК

Блоки питания

Энергопотребление в режиме, Вт

Sleep

Power Off

ZALMAN GOLDROCK ZM750-XG

5

4

LEPA G850-MAS

5

4

Seasonic M12II-750 Bronze

5

4

Seasonic M12II-850 Bronze

5

4

CHIEFTEC Nitro BPS-750C

5

5

Энергопотребление блока питания ZALMAN GOLDROCK ZM750-XG в выключенном состоянии ПК и в спящем режиме соответствует показателям других высококлассных источников питания.

Выводы

ZALMAN GOLDROCK ZM750-XG

Сегодняшний обзор в очередной раз показал, что для компании ZALMAN TECH.рынок источников питания остается очень важным. Блок питания ZALMAN GOLDROCK ZM750-XG мощностью 750 Вт, который является старшей моделью в новой серии GOLDROCK, красноречивое тому подтверждение. В первую очередь, особой похвалы заслуживает большое количество разнообразных разъемов и удобное модульное подключение кабелей. Также нас приятно удивило техническое исполнение ZALMAN GOLDROCK ZM750-XG: в основе блока питания лежит платформа от известного ОЕМ-производителя Enhance Electronics, присутствуют все необходимые узлы, используется качественная элементная база. Большое внимание уделено системе охлаждения, причем как пассивной части (толстые алюминиевые радиаторы с большой площадью рассеивания тепла), так и активной (139-мм вентилятор на подшипнике качения).

Отдельно стоит отметить старания компании сделать данный источник питания максимально энергоэффективным и «зеленым». Соответствие стандартам 80 PLUS Gold, ErP/EuP Lot 6 2010 и RoHS это подтверждают.

В ходе тестирования источник питания ZALMAN GOLDROCK ZM750-XG продемонстрировал отличные результаты. Во всех видах тестов показатели на линиях +12В, +5В и +3,3В были в пределах нормы. ZALMAN GOLDROCK ZM750-XG без проблем справился с довольно «прожорливой», с точки зрения энергопотребления, игровой конфигурацией. То есть источник питания можно смело рекомендовать заядлым геймерам и поклонникам оверклокинга. Большой (почти 30%-ый) запас по мощности и наличие одного, не разделенного на «виртуальные» линии, канала +12В, способного выдерживать нагрузку вплоть до 62 А, только подтверждают этот факт.

Из всего этого можно сделать вывод, что блок питания ZALMAN GOLDROCK ZM750-XG вполне заслуженно можно ставить в один ряд с самыми высококлассными решениями мощностью 750 – 850 Вт.

Достоинства:

  • высокий КПД;
  • большая мощность, достаточная для питания двух производительных видеокарт;
  • качественная элементная база;
  • частичная модульность кабелей;
  • наличие большого запаса по мощности;
  • хорошее состояние напряжения на линиях питания +12В, +5В, +3,3В под большой нагрузкой;
  • наличие одного, не разделенного на «виртуальные» линии, канала +12В, способного выдерживать нагрузку вплоть до 62 А;
  • достаточно тихая и производительная система охлаждения;
  • наличие четырех 6+2-контактных разъемов PCIE;
  • длинные кабели;
  • возможность работы в широком диапазоне сетевого напряжения;
  • 5 лет гарантии;
  • активный метод компенсации реактивной мощности.
