Обзор и тестирование внешнего кармана для HDD Welland ME740J

Вступление

Принимая во внимание широкое распространение аудио/видео-контента высокой чёткости, а также планомерное увеличение размера установочных дистрибутивов многочисленных программ и приложений, пользователи всё чаще сталкиваются с нехваткой дискового пространства имеющихся портативных флэш-накопителей данных (0,5 - 4 ГБ), используемых для оперативного обмена информацией с другими пользователями ПК. На первый взгляд, оптимальным решением этой проблемы может показаться приобретение более ёмкого внешнего накопителя данных в виде флэш-брелка с интерфейсом USB 2.0, обладающего сверхкомпактными размерами для удобной эксплуатации в различных условиях. Однако следует учитывать, что выбирая недорогое устройство с небольшим объёмом дискового пространства (4-16 ГБ) мы ограничиваем срок актуального использования нового флэш-накопителя до полутора лет, после чего нас ожидает очередная прогулка в магазин за следующей «флэшкой». С другой стороны, целесообразность покупки высокоёмкого флэш-брелка (32 - 128 ГБ) весьма неоднозначна по причине малопривлекательного удельного соотношения "цены/ГБ" данных продуктов. Обсуждая разновидности портативных флэш-устройств, следует отметить недавнее появление в продаже перспективных твердотельных накопителей данных на базе высокоскоростных SLC/MLC ячеек NAND-памяти. Впрочем, текущий ассортимент подобных дорогостоящих устройств ограничен лишь несколькими наименованиями с интерфейсом Mini-USB/USB 2.0.

Альтернативным вариантом решения проблемы недостатка дискового пространства может послужить выбор одного из внешних жёстких дисков форм-факторов 1.8"/2.5"/3.5", доступных в огромном разнообразии конструктивных решений на полках розничных магазинов. Обладающие внушительным объёмом внутреннего пространства (80 - 2000 ГБ), портативные жёсткие диски успешно конкурируют с вместительными флэш-брелками за счёт гораздо более выгодной стоимости хранения пользовательской информации в сочетании с существенным преимуществом по скорости выполнения различных операций с данными при подключении к ПК. Однако, нередко случаются ситуации, когда в результате очередного апгрейда конфигурации ПК у пользователя появляется «запасной» внутренний жёсткий диск, который мог бы послужить отличным портативным хранилищем для комфортного переноса информации с одного ПК на другой. Подобрав подходящую модель среди обширного ассортимента внешних карманов для жёстких дисков, пользователь получает недорогое и прагматичное решение поставленной задачи без необходимости значительных затрат на покупку отдельного внешнего носителя данных.

Итак, сегодня мы рассмотрим функциональные возможности одной из самых популярных моделей производства тайваньской компании Welland, оценив достоинства и недостатки использования связки из традиционного 3.5" жёсткого диска и внешнего кармана ME740J в качестве полноценного портативного накопителя данных.

Ознакомительная часть

Основанная в 1988 году, малоизвестная на территории СНГ компания Welland специализируется на проектировании разнообразных потребительских систем хранения данных, включая большой ассортимент внутренних адаптеров Mobile-Rack, внешних карманов и док-станций для использования жёстких дисков в качестве портативных накопителей данных, мультимедийных приставок, сетевых отказоустойчивых NAS-устройств, других устройств с возможностью организации высокоскоростного обмена информацией при подключении к ПК. Состоящая из множества наименований продукции, современная продуктовая линейка данного производителя охватывает большинство из актуальных на сегодняшний день форм-факторов внутренних жёстких дисков (1.8"/2.5"/3.5") с наиболее распространёнными типами внутренних интерфейсов − IDE/PATA (до 133 МБ/с), SATA I (до 1,5 Гб/с), SATA II (до 3,0 Гб/с); поддержка новейшего интерфейса SATA III (до 6,0 Гб/с) будет внедрена уже в ближайшее время. Для сопряжения с ПК карманы Welland оборудованы самыми различными типами внешних интерфейсов: USB 1.1/USB 2.0/USB 3.0, IEEE1394a/b (FireWire), eSATA. В дополнение, данный производитель предлагает набор фирменных аксессуаров в виде дочерних карт расширения, внешних концентраторов USB 2.0, различных комплектов интерфейсных кабелей.

После краткого знакомства с профилем компании-производителя устройства, пришло время перейти к описанию комплектации Welland ME740J с последующим изучением внешнего вида продукта. Начнём, традиционно, с упаковки:

Welland ME740J

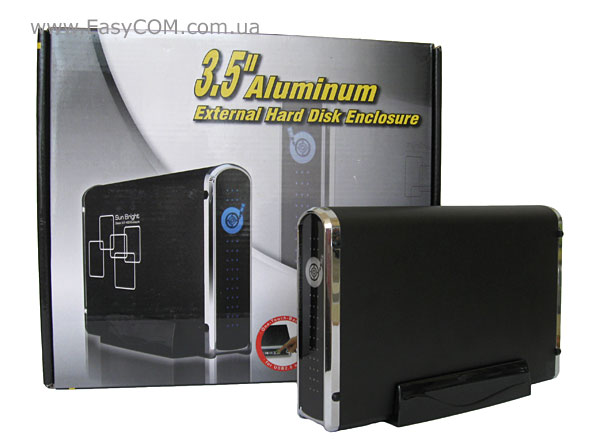

Как видно на фотоснимке, карман Welland ME740J упакован в небольших размеров картонную коробку с качественной заводской полиграфией. Броская жёлтая надпись уведомляет нас о принадлежности модели ME740J к категории внешних устройств с возможностью установки одного 3.5” жёсткого диска в прочный корпус из алюминиевого сплава. Для привлечения потенциальных покупателей, фронтальная часть коробки содержит фотографию продукта, обведенная красным миниатюрная картинка обращает внимание на наличие возможности создания резервной копии системных файлов нажатием специальной кнопки, активирующей функцию OTB (One-Touch-Backup).

Welland ME740J

Боковые и задняя стороны упаковки снабжены исчерпывающей информацией о технических характеристиках всей 740-й серии карманов Welland: присущие нашей модели ME740J значения обозначены красными маркерами. В верхней части коробки изображены четыре цветовых решения данного продукта: красный, синий, серебристый и чёрный.

После раскрытия упаковки, нашему вниманию предстаёт аккуратно уложенный и снабжённый ударостойкими «уголками» внешний карман, белая картонная коробка с блоком питания, а также многочисленные второстепенные принадлежности.

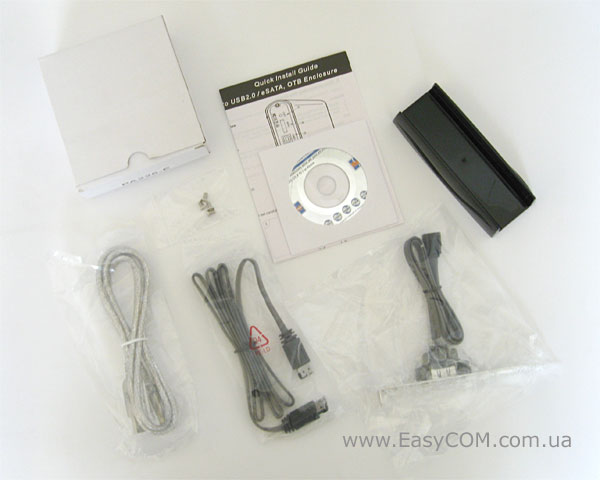

Очевидным преимуществом внешних карманов Welland является богатый набор комплектных кабелей: присутствуют интерфейсные кабели USB, eSATA, а также PCI-заглушка с разъёмом eSATA и кабелем SATA для материнских плат «старого образца». Кроме того, в комплект поставки также входят: англоязычная инструкция, CD-диск с драйверами и программой для запуска OTB, четыре винта для крепления внутреннего жёсткого диска, чёрная пластиковая подставка для вертикальной установки внешнего кармана на рабочую поверхность.

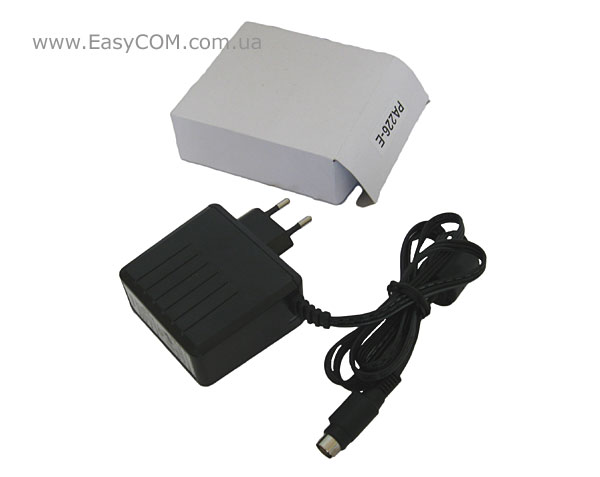

В отличие от устройств других производителей с громоздкими блоками питания «ноутбучного» типа, внешние карманы Welland 740-й серии комплектуются компактным БП, по размеру схожим с традиционным зарядным устройством для мобильного телефона. Недостатком подобной конструкции является немалая высота блока питания, препятствующая возможности спрятать подключённый в сетевой фильтр БП под некоторые объекты (например, под стойку с аппаратурой).

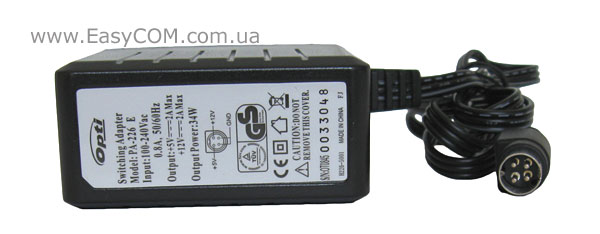

Оснащённый зелёным светодиодным индикатором активности, комплектный блок питания имеет номинальную мощность в 34 Вт. Величина входного напряжения регулируется автоматически в допустимых пределах 100-240 В, а используемая двойная схема преобразования переменного тока позволяет получать 2 А по линии +5 В и 2 А по линии +12 В постоянного тока. С крупным планом этикетки комплектного БП (произведенного OEM-компанией Opti) можно ознакомиться на снимке ниже:

Наконец, перейдём к непосредственному изучению внешности кармана Welland ME740J. Первое, что бросается в глаза при взгляде на данную модель – это стильный дизайн матово-чёрной алюминиевой конструкции с блестящими хромированными вставками на торцах.

Welland ME740J

Имеющий достаточно компактные физические размеры в 198 х 125 х 33 мм (Д х Ш х В), при установке на подставку карман напоминает небольшую книгу, поставленную переплётом вверх.

Welland ME740J

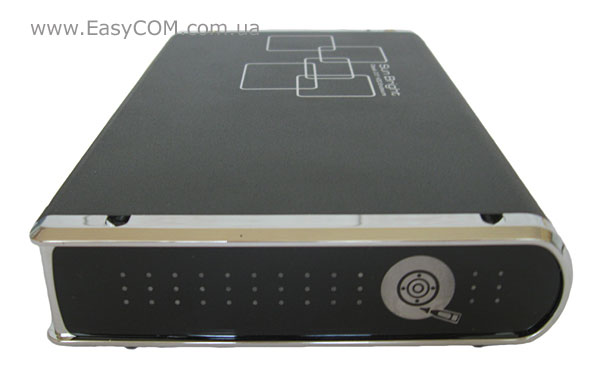

Передняя пластиковая панель Welland ME740J оборудована декоративным узором с расположенным с внутренней стороны чрезвычайно ярким светодиодом синего цвета. Забавно, что производителем упоминается возможность прикрепить своё изображение либо миниатюрный логотип в отмеченную кружком область.

Welland ME740J

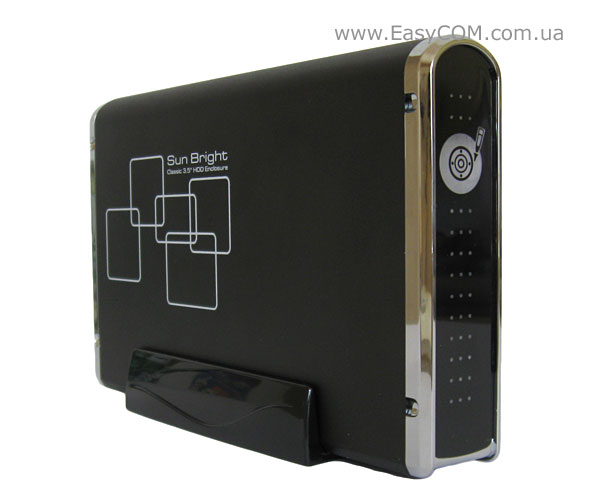

Левая боковая панель также содержит своеобразную декоративную композицию, на которой впервые упоминается маркетинговое название всей 740-й серии внешних карманов Welland − Sun Bright. Заметим, что чуть шершавое матово-чёрное покрытие алюминиевого корпуса придаёт данной модели определённый шарм; другие цветовые решения Welland ME740J могут смотреться не так выигрышно.

Welland ME740J

С правой стороны на блестящих хромированных вставках имеются миниатюрные резиновые элементы, которые выполняют роль ножек при горизонтальной настольной установке внешнего кармана без использования пластиковой подставки. Забегая вперёд, отметим, что в этом положении портативный накопитель демонстрирует заметно меньший уровень вибраций при функционировании, благодаря известным демпфирующим свойствам резины.

Welland ME740J

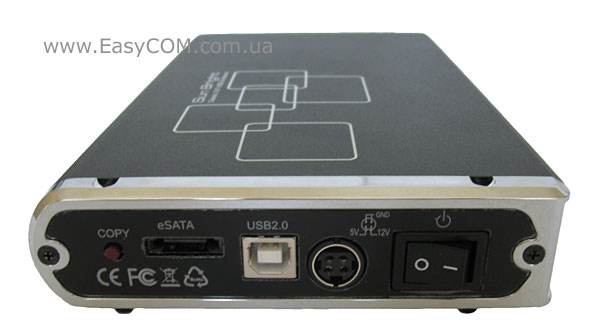

Особый интерес представляет задняя панель внешнего кармана, где традиционно расположены все интерфейсные разъёмы для подключения устройства к ПК. Итак, перечислим их справа налево: двухпозиционный тумблер включения/выключения кармана, 4-контактный разъём для подключения комплектного блока питания, порт USB 2.0 (B-type), порт eSATA и миниатюрная кнопка Copy для ручного запуска программы OTB.

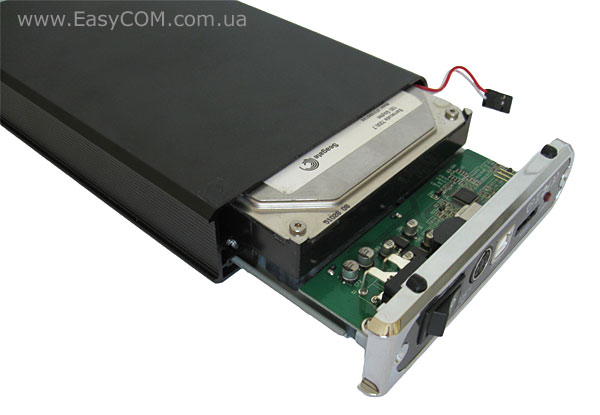

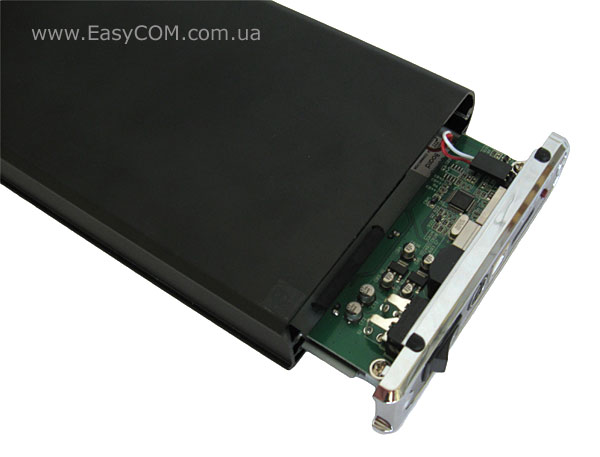

Доступ к внутреннему пространству кармана Welland ME740J может быть получен путём отвинчивания отвёрткой двух винтов-саморезов с противоположных краёв задней панели устройства. Далее следует осторожно потянуть пластиковую панель на себя − нашему вниманию предстанет разъём с проводом от расположенного за передней панелью синего светодиода, который необходимо сразу отсоединить.

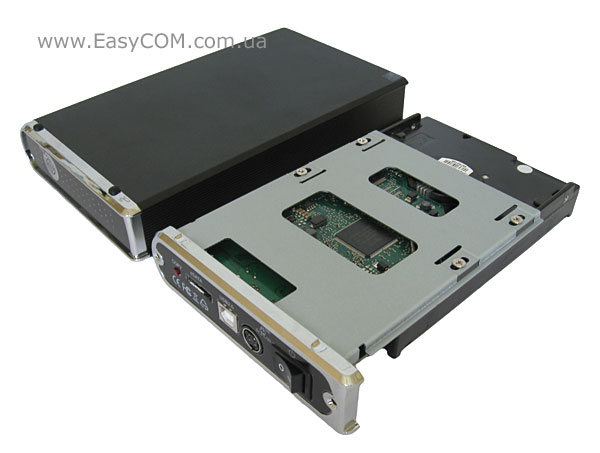

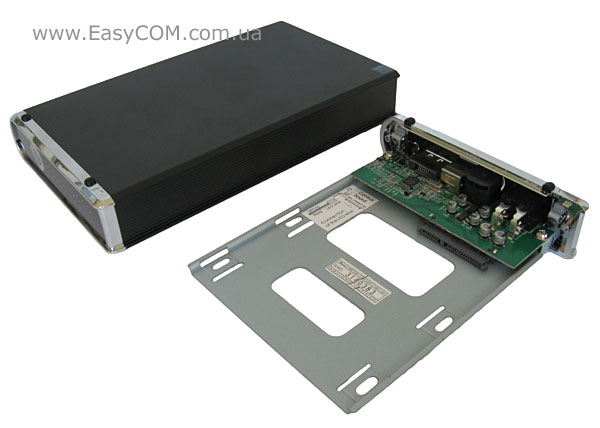

Теперь мы имеем возможность полностью вытащить внутренний алюминиевый лоток для выполнения необходимых действий по установке жёсткого диска. Обнаруженная на лотке этикетка знакомит нас с истинным производителем данного внешнего кармана – как и в случае комплектного блока питания, им оказалась OEM-компания Opti, обслуживающая многие известные бренды: Revoltec, Vantec и др. В качестве переходного моста для коммутации внешних портов USB 2.0/eSATA с внутренним интерфейсом SATA I/II используется интегрированный контроллер SunplusIT SATALink SPIF225A-HL231, расположенный в левой части печатной платы. В целом, для внутренней платы Welland ME740J характерен продуманный схемотехнический дизайн с использованием высококачественных твердотельных конденсаторов с повышенной устойчивостью к высоким температурам.

После инсталляции накопителя с помощью четырёх комплектных винтов, необходимо последовательно повторить все предыдущие действия в обратном порядке.

Изучив конструкцию внешнего кармана Welland ME740J, обратимся к таблице технических спецификаций данной модели, составленной согласно данных, которые получены с официального “веб-сайта” производителя:

Производитель и модель

Welland ME740J

Материал изготовления

алюминий/пластик/резина

Цвет

матово-чёрный/хромированные вставки

Внешние интерфейсы

USB 2.0/eSATA

Внутренние интерфейсы

SATA I/II

Форм-фактор накопителя

3.5” жёсткий диск

Тип крепления накопителя

винтовое

Поддержка операционных систем

Windows 98SE/ME/2000/XP/Vista/7, MAC 9.x и выше

Поддержка файловых систем

FAT16/32/NTFS

Поддержка горячего подключения

есть

Поддержка режима создания резервной копии системы

OTB (One-Touch-Backup), распространяется на ОС Windows при USB-подключении к ПК

Блок питания

34 Вт; входное напряжение: 100-240 В, 0,6 А; выходное напряжение: 2 А по линии +5 В, 2 А по линии +12 В

Размеры (Д х Ш х В), мм

198 х 125 х 33

Подводя предварительный итог нашего знакомства с внешним карманом Welland ME740J, мы должны отметить некоторые конструктивные особенности устройства. Во-первых, данный продукт обладает достаточным набором внешних интерфейсов для обеспечения обмена данными с ПК: высокоскоростной eSATA интегрирован на большинстве современных материнских плат, в то время как универсальный USB 2.0 может служить «запасным» вариантом, актуальным при переносе информации на устаревшие конфигурации ПК. В ходе описания содержимого упаковки мы выяснили, что все необходимые для полноценной эксплуатации интерфейсные кабели включены в комплект поставки. Внешний карман Welland ME740J порадовал нас богатой комплектацией; единственный аксессуар, который мы бы хотели увидеть в составе будущих продуктов этого производителя − небольшая походная сумка для удобного ношения портативного накопителя данных, блока питания и необходимых интерфейсных кабелей.

Внутреннее пространство кармана Welland ME740J имеет вполне стандартное для подобных устройств исполнение. В отличие от многочисленных устройств с активным охлаждением накопителя, в данной модели охлаждение жёсткого диска обеспечивается с помощью пассивной конвекции воздушных потоков. Очевидным преимуществом данного решения является относительно низкий уровень шума при функционировании (ограниченный шумом жёсткого диска), в качестве недостатка может быть засчитано некоторое повышение рабочей температуры внутреннего накопителя. Кроме того, общим замечанием для абсолютного большинства недорогих моделей внешних карманов является отсутствие каких-либо инструментов шумоподавления и виброразвязки жёсткого диска, присущих лишь некоторым флагманским моделям подобных устройств.

Рассматриваемая нами модель является промежуточным решением между простейшими внешними карманами для жёстких дисков и многофункциональными отказоустойчивыми хранилищами пользовательских данных. Имея сравнительно небольшие физические размеры в сочетании с достаточными функциональными возможностями, карман Welland ME740J вполне подходит для ежедневной эксплуатации. На момент написания обзора, розничная стоимость Welland ME740J по Украине составляла 237-254 грн.

Проверить соответствие заявленных производителем спецификаций действительности мы сможем в ходе последующего тестирования кармана Welland ME740J.

Тестирование

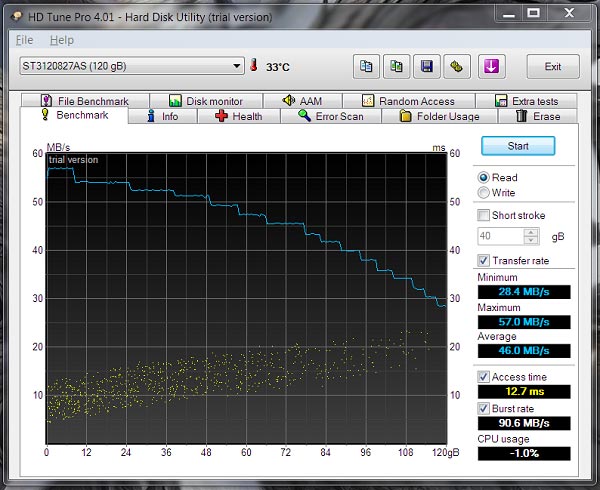

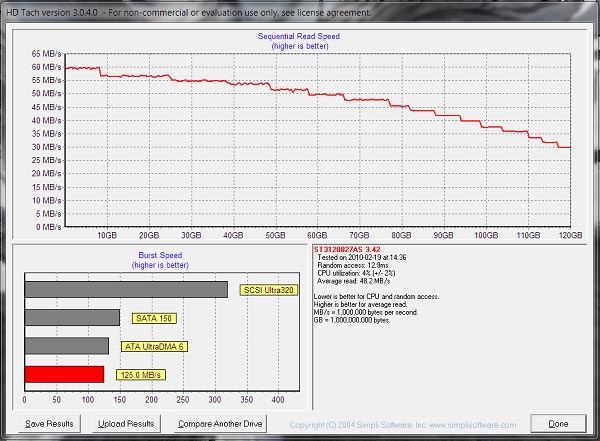

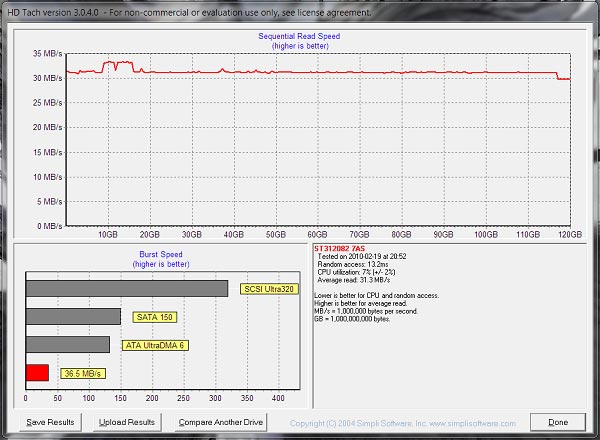

Традиционно, основной целью проведения тестирования какого-либо внешнего накопителя является измерение производительности при выполнении различных операций с пользовательскими данными. В нашем случае, наибольший интерес представляет сравнение показателей быстродействия при подключении внешнего кармана Welland ME740J к ПК по интерфейсам USB 2.0 и eSATA с результатами прямого подключения используемого в кармане жёсткого диска к внутреннему порту SATA II стендовой материнской платы. Таким образом, мы получим возможность проследить степень ограничения максимальной производительности накопителя, налагаемую использованием вышеупомянутых внешних интерфейсов.

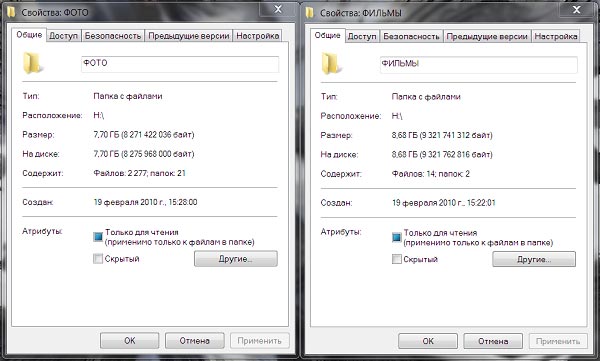

Кроме того, в процессе тестирования нами будут выполнены дополнительные тесты на скорость считывания/записи определённого объёма данных, описаны субъективные впечатления от эксплуатации Welland ME740J в качестве системного накопителя.

Определяя первоначальную сферу применения внешнего накопителя как портативное хранилище пользовательских данных для комфортного переноса информации на другие ПК, в качестве внутреннего жёсткого диска мы решили использовать «проверенный временем» 3.5” диск Seagate Barracuda 7200.7 ST3120827AS 120 ГБ с интерфейсом SATA I (до 1,5 Гб/с). Несмотря на весьма продолжительный срок использования данного накопителя, общее состояние жёсткого диска можно оценить как удовлетворительное (присутствует небольшое количество перенесенных секторов при абсолютно исправной поверхности магнитных пластин). Вполне подходящая для наших целей, связка из ST3120827AS и Welland ME740J может послужить примером рационального использования устаревшего внутреннего жёсткого диска в качестве единого переносного устройства, выступая заменой дорогостоящему внешнему накопителю данных.

Все этапы тестирования были проведены с использованием стенда следующей конфигурации:

Процессор

Intel Core i5 750 2,66 ГГц (2,13-3,80 ГГц с технологиями Intel SpeedStep и Intel Turbo Boost)

Материнская плата

GIGABYTE GA-P55M-UD2 rev. 1.0/F4 (LGA1156 + Intel P55 Express)

Оперативная память

TEAM Xtreem 2 x 2048 МБ DDR3-1600 (DDR3-1328 6-6-6-18-1T)

Видеокарта

GIGABYTE GV-R577D5-1GD-B (Radeon HD 5770, 1024 МБ GDDR5)

Жёсткий диск

Western Digital WD15EADS 1,5 ТБ SATA II

Оптический привод

ASUS DRW-2014L1T SATA II

Блок питания

Zalman APS-460A (ATX v2.3 460 Вт)

Корпус

SilverStone Grandia GD-02S (Desktop Micro-ATX)

Процесс тестирования происходил в среде операционной системы MS Windows 7 x64 с последними официальными обновлениями. Для корректной работы материнской платы был установлен драйвер чипсета версии 9.1.1.1020. Измерение показателей быстродействия было проведено с использованием следующего программного комплекса:
