Обзор блока питания CHIEFTEC APS-500S

При поиске источника питания для игрового компьютера возникает множество вопросов. Один из первых касается необходимой мощности блока питания, а следующими – производителя, стоимости и уровня шума. В процессе тестирования источников питания мы выяснили, что, в целом, для игровой системы даже с двумя  видеоускорителями «честной» мощности источника в 500 Вт будет достаточно. Кроме того, источник питания такой мощности будет актуален и для системы с одной видеокартой, в которой предусматривается возможность небольшого апгрейда или доукомплектации в будущем. Конечно, более предпочтительно смотрятся источники питания большой мощности, так как они имеют некоторый запас возможностей, поэтому, скорее всего, будут менее шумными, работая при более низкой нагрузке. Но при этом стоимость моделей помощнее обычно выше. Таким образом, для простых геймеров нашей страны модели мощностью 500-550 Вт являются самыми популярными. Одну из таких моделей CHIEFTEC APS-500S мы и протестируем сегодня. Заметим, что ранее нами уже тестировался очень схожий, но модульный блок питания CHIEFTEC APS-500C из этой же серии A135. Напомним, что маркетинговой особенностью серии является большой 140 мм вентилятор и наличие активного PFC.

CHIEFTEC APS-500S

Блок питания CHIEFTEC APS-500S поставляется в очень стильной картонной коробке с удобной ручкой. На упаковке отмечена его сертификация по программе 80 PLUS, а также подчеркнуты основные достоинства CHIEFTEC APS-500S, к которым относится низкий уровень шума, высокая эффективность и приемлемая стоимость. Напомним, что программа 80 PLUS подтверждает, что уровень КПД блока питания при нагрузках 20%, 50% и 100% не опускается ниже 80%, а коэффициент мощности - ниже 0,9.

CHIEFTEC APS-500S

В комплект блока питания CHIEFTEC APS-500S входит инструкция, сетевой кабель и четыре винта.

CHIEFTEC APS-500S

Блок питания CHIEFTEC APS-500S имеет стандартные, достаточно компактные размеры. Его корпус выполнен из SECC стали белого цвета.

Спецификация CHIEFTEC APS-500S:

Торговая марка

CHIEFTEC

Модель

APS-500S

Тип

ATX12V v2.2

Максимальная мощность, Вт

500

Мощность по каналу 12В, Вт

432

Линий +12V

2, «виртуальные»

Выходы

+3.3V - 25A,
+5V - 25A,
+12V1 - 18A,
+12V2 - 18A,
 -12V - 0.3A,
 +5VSB - 2.5A

PCI-E разъемов

6-контактные 2 шт.

SLI

Нет

CrossFire

Нет

Модульный

Нет

КПД

>80%

80 PLUS сертифицирован

Да

Коэффициент мощности (PF)

>0,9

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100-240

Частота входного напряжения, Гц

50-60

Входной ток, А

8 А

Размер вентилятора, мм

140x140x25

Уровень шума, дБ

-

Регулятор скорости вращения вентилятора

Есть

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, CB

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ШхДхВ), мм

-

Комплектация

Сетевой шнур, четыре винта, инструкция

Гарантия

5 лет

Сайт производителя

http://www.chieftec.com/

Все цены на CHIEFTEC APS-500S

CHIEFTEC APS-500S

Количества разъемов блока питания CHIEFTEC APS-500C будет достаточное для игровой конфигурации с одним мощным видеоускорителем, т.к. 6-контактных разъемов PCIE у него два. Если же использовать переходники, то теоретически можно будет запитать еще один мощный видеоускоритель. А вот хватит ли мощности CHIEFTEC APS-500C для такой конфигурации, мы узнаем только после тестирования.

Сравнивая по количеству разъемов CHIEFTEC APS-500S  с модульным 500 Вт блоком питания CHIEFTEC APS-500C можно заметить отсутствие более универсального  6+2-контактного разъема PCIE, а также отсутствие нейлоновой оплетки на проводах. Хотя на кабеле с 24-контактным разъемом оплетка все же имеется, что удобно, учитывая количество проводов. Из положительных черт блока питания CHIEFTEC APS-500S, можно отметить, что его периферийные разъемы PATA имеют «лапки» по бокам, с помощью которых проще удается отсоединять разъемы от устройства.

Все разъемы и длина проводов блока питания CHIEFTEC APS-500S собранны в таблице:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания материнской платы

40

8-контактный и 4-контактный разъем питания процессора

40-55

Два 6-контактных разъема PCIe

40-55

2 х Два разъема для устройств SATA

40-55

Два разъема для периферийных устройств

40-55

Два разъема для периферийных устройств PATA и FDD

40-55-70 (FDD)



Как небольшую экономию на проводах можно рассматривать наличие ответвляющихся линий на кабеле питания с 8-контактным и 4-контактным разъемом питания процессора, а также двух 6-контактных разъемов PCIe. На практике такое исполнение не должно сильно повлиять на удобность.

CHIEFTEC APS-500S

Задняя стенка корпуса выполнена с сотоподобными прорезями, которые создают наименьшее сопротивление воздушному потоку. Здесь же на задней стенке находится кнопка подачи сетевого напряжения на блок питания.

CHIEFTEC APS-500S

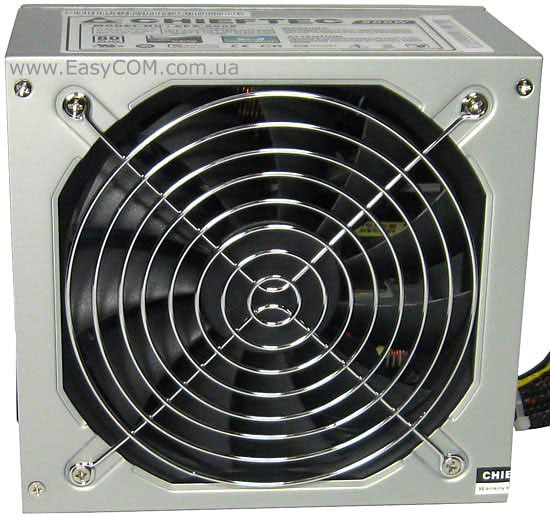

Для охлаждения блока питания CHIEFTEC APS-500S используется большой 140 мм вентилятор, который с наружи закрыт полноценной вентиляционной решеткой типа «гриль».

В этот раз мы не разбирали блок питания, но вполне вероятно, что его схема идентична блоку питания CHIEFTEC APS-500C, но без дополнений, необходимых для реализации модульных разъемов.

CHIEFTEC APS-500S

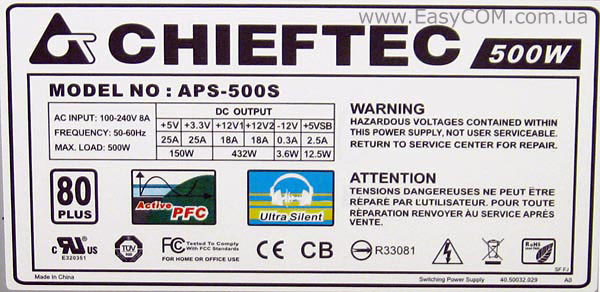

Судя по этикетке 500 Вт блок питания CHIEFTEC APS-500S имеет две «виртуальные» линии питания +12 В с нагрузочной способностью 18 А каждая. Общая же нагрузка на линии +5 В и +3,3 В составляет 150 Вт. Распределение нагрузок по линиям, как и положено, выполнено с приоритетом +12В, которая обычно является наиболее загруженной.

Кроме того, на этикетке отмечается наличие активного модуля коррекции коэффициента мощности и  соответствие стандартам по энергопотреблению 80 PLUS.

Код на этикетке говорит о том, что данный экземпляр блока питания CHIEFTEC APS-500S был произведен на китайской фабрике компании SIRFA ELECTRONIC CO LTD  (E320351). Сама же разработка этого источника питания, скорее всего, принадлежит более известной компании SIRTEC.

Тэги: chieftec   80 plus   a135
Читать обзор полностью >>>

Обзор блока питания CHIEFTEC APS-500C

Прошлым летом компания CHIEFTEC представила новую линейку современных блоков питания A135, модели из которой наконец-то добрались и в наши магазины. При этом, вся серия CHIEFTEC A135 состоит из 13 моделей, что само по себе солидно. Особенностью серии стала установка большого 140 мм вентилятора и наличие активного PFC. Пять младших моделей мощностью от 350 до 550 Вт сделаны попроще. А восемь старших моделей мощностью от 500 до 850 Вт имеют нейлоновую оплетку на кабелях, корпус серого цвета и модульное подключение кабелей. В сегодняшнем обзоре мы рассмотрим модель CHIEFTEC APS-500C мощностью 500 Вт, которая как раз и относится к «облагороженным» решениям.

Забегая вперед, скажем, что свое название серия блоков питания CHIEFTEC A135 получила из-за установки вентилятора с непривычно большой крыльчаткой размером 135 мм.

CHIEFTEC APS-500C

Блок питания CHIEFTEC APS-500C поставляется в очень стильной картонной коробке с удобной ручкой. На упаковке отмечена его сертификация по программе 80 PLUS, а также подчеркнуты основные достоинства CHIEFTEC APS-500C, к которым относится низкий уровень шума, высокая эффективность и приемлемая стоимость. Напомним, что программа 80 PLUS подтверждает, что уровень КПД блока питания при нагрузках 20%, 50% и 100% не опускается ниже 80%, а коэффициент мощности - ниже 0,9.

CHIEFTEC APS-500C

В комплект блока питания CHIEFTEC APS-500C входят: инструкция,  набор кабелей с модульными разъемами и четыре винта для крепления в корпусе.

Набор кабелей включает следующие компоненты:

Из положительных черт блока питания CHIEFTEC APS-500C можно отметить, что его периферийные разъемы PATA имеют «лапки» по бокам с помощью которых проще отсоединять разъемы от устройства.

Все разъемы и длина проводов блока питания CHIEFTEC APS-500C собранны в таблице:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания материнской платы

45

4-контактный разъем питания процессора

45

8-контактный разъем питания PCIe

45

6-контактный разъем PCIe

45

6+2-контактный разъем PCIe

45

2 х Три разъема для устройств SATA (модульный)

46-62-78

2 х Два разъема для периферийных устройств PATA и FDD (модульный)

45-60-73 (FDD)



CHIEFTEC APS-500C

Блок питания CHIEFTEC APS-500C имеет стандартные, достаточно компактные размеры. Его корпус выполнен из стали и окрашен в серый цвет с перламутровым отливом. Кабеля питания с 24-контактным разъемом, а также 4-контактным и 8-контактным для процессорного питания присоединены к блоку питания CHIEFTEC APS-500C на постоянно. Стоит отметить, что абсолютно все кабеля имеют нейлоновую оплетку.

Спецификация CHIEFTEC APS-500C:

Торговая марка

CHIEFTEC

Модель

APS-500C

Тип

ATX12V v2.2

Максимальная мощность, Вт

500

Мощность по каналу 12В, Вт

432

Линий +12V

2, «виртуальные»

Выходы

+3.3V – 25A,
+5V – 25A,
+12V1 – 18A,
+12V2 – 18A,
 -12V – 0.3A,
 +5VSB – 2.5A

PCI-E разъемов

6+2-контактный 1 шт.
6-контактный 1 шт.

SLI

нет

CrossFire

нет

Модульный

да

КПД

>80%

80 PLUS сертифицирован

Да

Коэффициент мощности (PF)

>0,9

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100-240

Частота входного напряжения, Гц

47-63

Входной ток, А

8 А

Размер вентилятора, мм

140x140x25

Уровень шума, дБ

-

Регулятор скорости вращения вентилятора

Есть

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, CB

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ШхДхВ), мм

-

Комплектация

Сетевой шнур, четыре винта, инструкция, набор модульных кабелей

Гарантия

5 лет

Сайт производителя

http://www.chieftec.com/

Все цены на CHIEFTEC APS-500C

CHIEFTEC APS-500C

С передней стороны блока питания CHIEFTEC APS-500C расположены модульные разъемы и их схема с описанием функций контактов.

CHIEFTEC APS-500C

Задняя стенка корпуса выполнена с сотоподобными прорезями, которые создают наименьшее сопротивление воздушному потоку. Здесь же на задней стенке находится кнопка подачи сетевого напряжения на блок питания.

CHIEFTEC APS-500C

Судя по этикетке 500 Вт блок питания CHIEFTEC APS-500C имеет две «виртуальные» линии питания +12 В с нагрузочной способностью 18 А каждая. Общая же нагрузка на линии +5 В и +3,3 В составляет 150 Вт. Из этого можно сделать вывод, что распределение нагрузок по линиям было оптимизировано под  требования современных компьютерных систем. То есть упор сделан на +12 В линию питания, которая является приоритетной.

Кроме того, на этикетке отмечается наличие активного модуля компенсации коэффициента мощности и соответствие стандартам по энергопотреблению 80 PLUS.

Код на этикетке говорит о том, что данный экземпляр блока питания CHIEFTEC APS-500C был произведен на китайской фабрике компании SIRFA ELECTRONIC CO LTD  (E320351). Сама же разработка этого источника питания, скорее всего, принадлежит более известной компании SIRTEC.

CHIEFTEC APS-500C

Внутреннее убранство модели CHIEFTEC APS-500C не стало большой неожиданностью. К небольшому минусу можно отнести очень простой вид радиаторов, площадь рассеивания тепла у которых довольно скромная, так как он не имеет обычно характерных для систем охлаждения блоков питания ребер и ветвлений. Также можно отметить, что монтаж элементов выполнен довольно аккуратно на односторонней PCB коричневого цвета.

CHIEFTEC APS-500C

Тихо создавать для охлаждения порою избыточный воздушный поток призван 140 мм вентилятор GLOBE FAN RL4Z S1352512H с одиннадцатилопастной крыльчаткой, основанный на подшипнике скольжения. Максимальная скорость вращения вентилятора составляет 1500 об/мин, но при этом он демонстрирует довольно высокую производительность. Чего только стоит максимальный воздушный поток равный 111,85 CFM. Максимальный уровень шума вентилятора составляет 31,7 дБ, но, при условии использования автоматической системы управления, он работает тихо.

Спецификация вентилятора GLOBE FAN RL4Z S1352512H:

Модель

RL4Z S1352512H

Размер, мм

140 x 140 x 25

Скорость вращения, об/мин

1500

Подшипник

Скольжения

Рабочие напряжения, В

6 -13,8

Номинальное напряжение, В

12

Ток, А

0,33

Мощность, Вт

4,8

Воздушное давление, ммН2О

2,0

Воздушный поток, CFM

111,85

Уровень шума, дБ

31,7

Вес, г

145

CHIEFTEC APS-500C

В цепи выпрямителя блока питания CHIEFTEC APS-500C установлен конденсатор средней емкости 300 мФ 400В производства REC и диодная сборка GBU805.

Все силовые полупроводниковые элементы аккуратно «посажены» на радиаторы через термопрокладку с применением термопасты.

CHIEFTEC APS-500C

Размер дросселей и трансформатора в CHIEFTEC APS-500C  вполне соответствует решению мощностью 500 Вт.

CHIEFTEC APS-500C

Блок питания CHIEFTEC APS-500C основан на базе микросхем CM6800G для ШИМ/PFC и TNY278PN, которая состоит из генератора, контроллер и цепей запуска, и относительно мощного MOSFET транзистора.

CHIEFTEC APS-500C

Остальные конденсаторы в CHIEFTEC APS-500C также производства REC, причем максимальная рабочая температура составляет 105 градусов, что позволяет относить их к классу высокотемпературных.

Тэги: 80 plus   a135   chieftec   модульный бп
Читать обзор полностью >>>
