Обзор видеокарты ASUS Radeon HD 3450 SILENT 256MB

В баталиях двух конкурирующих чипмейкеров AMD/ATI и NVIDIA мы привыкли наблюдать за покорениями новых невиданных ранее пределов частотных характеристик и всё более высоких показателей производительности в игровых приложениях. Маркетинговые манёвры на рынке видеокарт нацеливают потенциальных покупателей на покупку, зачастую, именно топовых новинок. Но, не зависимо от борьбы за лидерство в верхнем ценовом сегменте видеоускорителей, рынок разбавляется менее производительными адаптерами. Это, в свою очередь, не только позволяет удовлетворить потребности неизощрённых пользователей, но и приносит хорошую прибыль.

Для многих рядовых пользователей работа с ПК подразумевает под собой обработку различной документации, почты и поиск информации в интернете. Игровые приложения, использующиеся такими пользователями, зачастую малотребовательны к видеоускорителю, хотя и в них для полноценного игрового «комфорта» встроенного на материнской плате графического видеопроцессора может быть недостаточно. Приобретать дорогостоящую видеокарту в данном случае попросту нерационально. А в случае использования компьютера как медиапроигрывателя или, оставляемого на ночь, сервера закачек-раздач, основным требованием к видеоадаптеру будет, кроме всего прочего, его «тишина».

Одно из таких графических решений, которое, несомненно, подойдет таким категориям пользователей, привлекло наше внимание. Речь идёт о видеокарте ASUS EAH3450 SILENT  HTP/256M/A.

ASUS Radeon HD 3450 SILENT 256MB

Главным элементом ускорителя является графический чип RV620, выполненный по 55 нм технологии, состоящий из 181 миллионов транзисторов. Для сравнения технических характеристик видеокарт-конкурентов, сведём их в таблицу.



ATI Radeon HD 2400 PRO 256MB

ATI Radeon HD 3450 256MB

ATI Radeon HD 2400 XT 256MB

NVIDIA GeForce 8500 GT 256MB

Ядро

RV610Pro

RV620

RV610XT

G86-300

Техпроцесс, нм

65

55

65

65

Частота ядра, МГц

525

600

700

450

Потоковых процессоров

40

40

40

16

Частота шейдерного блока, МГц

525

600

700

900

Texture Mapping Units (TMU) и/или Texture Filtering (TF)

4

4

4

8

Raster Operator units (ROP)

4

4

4

8

Частота (тип) памяти, МГц

800 (GDDR2)

1000 (GDDR2)

1400 (GDDR3)

800 (GDDR2)

Шина памяти, бит

64

64

64

128

Интерфейс

PCIe x16

PCIe ver 2.0 x16

PCIe x16

PCIe x16

Выход DVI

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

Поддержка HDCP

+

+

+

+

Поддержка DirectХ

10.0

10.1

10.0

10.0

Из сравнительных характеристик следует, что тестируемая видеокарта явно быстрее ATI Radeon HD 2400 PRO 256MB за счёт более высокой номинальной частоты графического ядра и видеопамяти, однако слабее ATI Radeon HD 2400 XT 256MB по тем же характеристикам. Также отличие состоит в поддержке тестируемым адаптером шины PCIe 2.0 и API DirectХ 10.1. Применённая 55 нм технология говорит о том, что адаптер будет меньше греться, по сравнению с конкурентами.

Необходимо заметить, что, для увеличения спроса на видеоадаптеры данного класса, компания AMD организовала для них поддержку технологии Hybrid CrossFire.

Это позволит объединить в режиме CrossFireX такую видеокарту со встроенным на материнской плате графическим ядром. Компания AMD уверяет, что для ускорителя на чипе RV620 в связке с дискретной видеокартой производительность возрастёт вплоть до 60%. Единственным неудобством может оказаться тот факт, что гибридный CrossFire поддерживается только под операционной системой Windows Vista.

Теперь перейдём непосредственно к спецификации видеокарты:

Название

ASUS EAH3450/HTP/256M/A
DVI-I/TVO LP (PN: 188-08E40-0L3SA)

Графическое ядро

AMD/ATI Radeon HD 3450 (RV620)

Конвейера

40 унифицированных потоковых

Поддерживаемые API

DirectХ 10.1 (Shader Model 4.1)
OpenGL 2.0

Частота ядра, МГц

600

Объём (тип) памяти, МБ

256 (GDDR2)

Частота (эффективная) памяти, МГц

500 (1000 DDR)

Шина памяти

64-разрядная

Стандарт шины

PCI Express 2.0 X16

Максимальное разрешение

До 1920x1200 (Single-link DVI)
До 1920x1080 (HDMI)
До 2048x1536 (VGA)

Выходы

1x DVI-I (HDMI и VGA через переходники)
1x VGA (через дополнительный модуль)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.asus.com/

Все цены на ASUS EAH3450/HTP/256M/A

ASUS EAH3450/HTP/256M/A

ASUS EAH3450/HTP/256M/A

На первый взгляд привычная для ASUS упаковка, красочная и легкоузнаваемая, но есть одно «но» - коробка довольно маленьких размеров, что не свойственно для  ASUSTeK Computer, она лишь немного больше самого видеоадаптера. Бюджетность этого ускорителя говорит сама за себя.

ASUS EAH3450/HTP/256M/A

На лицевой части упаковки описаны основные особенности видеокарты:

  • поддержка PCI-E 2.0;
  • поддержка HDCP;
  • поддержка Hybrid Graphics multi-GPU;
  • объём и тип установленной видеопамяти.

Первое, на что следует обратить внимание – это тип установленной памяти. Как нам уже известно, память DDR2 довольно медленна и будет служить одним из отрицательных факторов, влияющих на производительность.

ASUS EAH3450/HTP/256M/A

Наклейка на торце коробки позволяет получить информацию о полном названии видеоадаптера, его серийном номере и номере партии.

ASUS EAH3450/HTP/256M/A

На тыльной стороне коробки вновь описываются основные характеристики видеокарты, которые выделены оранжевым цветом, а также некоторые особенности.

ASUS EAH3450/HTP/256M/A

Так особое место на упаковке занимает описание технологии V Engine, разработанной производителем для улучшенного охлаждения видеоадаптера. Об особом подходе компании к организации системы охлаждения мы упомянем далее.

Помимо этого, описаны минимальные системные требования, необходимые для нормальной работы графического ускорителя.

ASUS EAH3450/HTP/256M/A

Комплект поставки можно считать приемлемым, как для адаптера данной ценовой категории - помимо видеокарты он включает в себя:

  • переходник с DVI на VGA;
  • переходник с S-Video на компонентный TV-Out;
  • краткое руководство по установке (ASUS Speed SetUP);
  • CD-диск с расширенным руководством пользователя;
  • CD-диск с драйвером и ПО.

ASUS EAH3450/HTP/256M/A

Увидев видеокарту, наш взор сразу же пал на радиатор, охлаждающий графический чип. Тестируемый ускоритель ASUS EAH3450 SILENT оснащён пассивным кулером V-Cool Heatsink собственной разработки компании ASUSTeK Computer.

ASUS EAH3450/HTP/256M/A

На обратной стороне адаптера ничего знаменательного помимо наклейки с названием видеокарты нет.

ASUS EAH3450/HTP/256M/A

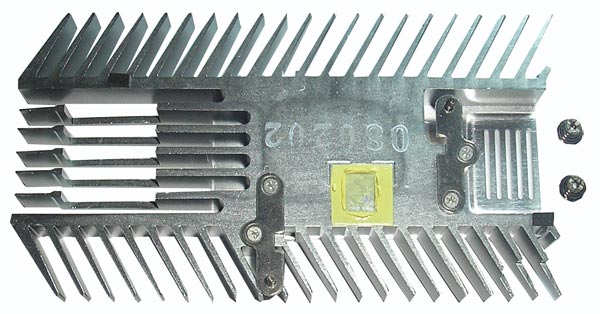

Система охлаждения V-Cool Heatsink основана на так называемой технологии V Engine и состоит из серебристого алюминиевого радиатора, специально разработанного производителем для достижения максимально качественного охлаждения видеоускорителя. Радиатор плотно прилегает к графическому чипу, а термопаста, нанесённая на него, жёлтого цвета и довольно густая по консистенции.

ASUS EAH3450/HTP/256M/A

Снять радиатор не представляет особого труда, поэтому желающих сменить систему охлаждения не ожидают трудности, всё интуитивно понятно. Однако о смене охлаждения вряд ли стоит задумываться, поскольку радиатор, которым оснащена видеокарта, справляется со своей задачей отлично, в чём мы убедимся чуть позже, хотя обязательным условием ее эффективности является хорошее вентилирование корпуса. На самой печатной плате компонентов не очень много и большая часть площади платы попросту пустует. В принципе, мы довольно часто сталкиваемся с небольшим набором элементов, рассматривая бюджетные видеокарты.

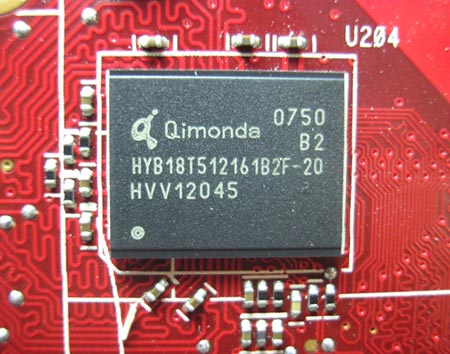

Qimonda HYB18H512161B2F-20

Память видеоадаптера  набрана четырьмя микросхемами, по две на каждой из сторон печатной платы,  Qimonda HYB18H512161B2F-20 с временем отклика 2,0 нс, что соответствует тактовой частоте 500 МГц (1000 МГц DDR). Собственно, на этой частоте она и работает.  Общий объём памяти, как уже упоминалось выше, составляет 256 МБ. Обмен данным осуществляется по 64-битной шине.

RV620

Графический чип RV620, работающий на частоте 600 МГц, выполнен по 55 нм технологии и имеет 40 потоковых процессоров, 4 текстурных блока и 4 блока растеризации.

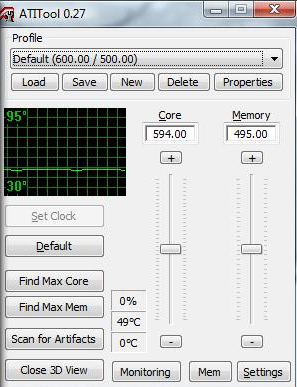

Теперь было бы неплохо оценить эффективность штатной пассивной системы охлаждения. В качестве тестирующей утилиты была выбрана утилита ATI Tool, как наиболее адаптированная для ускорителей ATI Radeon.

Для начала мы решили поставить дополнительный вентилятор на боковую крышку корпуса так, чтобы он обдувал непосредственно радиатор ускорителя, и сравнить приблизительные температурные различия от использования пассивного и активного охлаждения.

Как видим, при дополнительном обдуве температура графического чипа не превышает 50 градусов.
