Обзор видеокарты ASUS EAH3650 SILENT MG/HTDP/512M/A

Если нас спросят про ассоциации со словом «компьютер», большинство владельцев персональных ПК и ноутбуков среди прочих ответов выделят – быстрый, полезный и шумный. Именно шум, издаваемый домашним системным блоком, критичен для большинства пользователей. Но шум неизменный спутник работы системы охлаждения наиболее «греющихся» микросхем, таких как центральный процессор, графический процессор и чипсет материнской платы. Для избавления от столь неприятных «завываний» различных вентиляторов, производителям комплектующих приходится применять нетрадиционные подходы при разработке охлаждающих устройств и прибегать к новаторским идеям для закрепления своих позиций на рынке. Так, в настоящее время выделяются два направления борьбы с шумом – это пассивное охлаждение и водяное.

В данном обзоре рассмотрим реализацию первого варианта в лице ASUS EAH3650 SILENT MG/HTDP/512M/A.

ASUS EAH3650 SILENT MG/HTDP/512M

Сердцем видеокарты является уже знакомый нам чип RV635. Приведем для наглядности сравнительную таблицу с характеристиками конкурентов:



ATI Radeon HD 2600 PRO 256Mb

ATI Radeon HD 3650 512Mb

ATI Radeon HD 2600 XT DDR3 256Mb

NVIDIA GeForce 8600 GT 256Mb

Ядро

RV630Pro

RV635

RV630XT

G84-300

Техпроцесс, нм

65

55

65

80

Частота ядра, МГц

600

725

800

540

Потоковых процессоров

120

120

120

32

Частота шейдерного блока, МГц

600

725

800

1190

Texture Mapping Units (TMU) и/или Texture Filtering (TF)

8

8

8

16

Raster Operator units (ROP)

4

4

4

8

Частота (тип) памяти, МГц

 800 (GDDR2)

1000 (GDDR2)

1400 (GDDR3)

1400 (GDDR3)

Шина памяти, бит

128

128

128

128

Интерфейс

PCIe x16

PCIe v2.0 x16

PCIe x16

PCIe x16

Энергопотребление, Вт

31

31

45

43

Выход DVI

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

Поддержка HDCP

Есть

Есть

Есть

Есть

Поддержка DirectX

10.0

10.1

10.0

10.0

Рассмотрим заодно и спецификацию тестируемой видеокарты:

Название

ASUS EAH3650 SILENT MAGIC 512 Mb (ASUS EAH3650 SILENT MG/HTDP/512M/A)

Графическое ядро

AMD/ATI Radeon HD 3650 (RV635)

Конвейера

120 унифицированных потоковых

Поддерживаемые API

DirectX 10.1 (Shader Model 4.1)
OpenGL 2.0

Частота ядра, МГц

725

Объем (тип) памяти, Мб

512 (GDDR2)

Частота (эффективная) памяти, МГц

500 (1000 DDR)

Шина памяти

128-разрядная

Стандарт шины

PCI Express 2.0 X16

Максимальное разрешение

До 2560x1600 (Dual-link DVI) или 1920x1200 (Single-link DVI)
До 1920x1080 (HDMI)
До 2048x1536 (VGA)

Выходы

2x DVI-I (2x VGA через переходники)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.asus.com/

Все цены на ASUS EAH3650 SILENT MG

Видеокарта поставляется в традиционно оформленной для видеокарт ASUS коробке.

ASUS EAH3650 SILENT MG/HTDP/512M

Среди таких обязательных атрибутов упаковки, как наименование и основные отличительные черты, особо выделены причастность карты к Silent Series и объем памяти, установленной на плате.

ASUS EAH3650 SILENT MG/HTDP/512M

Если бесшумность действительно можно записать в достоинства, то заявлять об экстремальной производительности (Extreme Performance) вследствие большего объема памяти, равного 512 Мб, и к тому же набранного чипами DDR2 (надпись немного ниже), довольно странно.

ASUS EAH3650 SILENT MG/HTDP/512M

Наклейка на боковой части содержит серийный номер и полное название видеокарты.

ASUS EAH3650 SILENT MG/HTDP/512M

На обороте коробки наше внимание акцентируют на поддержке большого объема памяти и шины PCI-E 2.0. Помимо технических характеристик и описания преимуществ фирменного ПО, присутствуют минимальные системные требования и, в виде сноски, даются советы использовать дополнительные вентиляторы и располагать системный блок в хорошо проветриваемом месте.

ASUS EAH3650 SILENT MG/HTDP/512M

Не смотря на орфографические ошибки в рекомендациях, можно понять, что производителем рекомендуется наличие 1 Гб оперативной памяти, свободный слот PCI Express для видеоадаптера и корректно установленные драйверы. Поддерживаются Microsoft Windows XP и Microsoft Windows Vista.

ASUS EAH3650 SILENT MG/HTDP/512M

В комплект поставки ASUS EAH3650 SILENT MG/HTDP/512M/A входят:

  • Переходник с DVI на VGA;
  • Переходник с S-Video на компонентный TV-Out;
  • Краткое руководство по установке – ASUS Speed SetUP;
  • CD-диск с расширенным руководством пользователя;
  • CD-диск с драйвером и ПО.

ASUS EAH3650 SILENT MG/HTDP/512M

ASUS EAH3650 SILENT MG/HTDP/512M

Для реализации пассивного охлаждения применен массивный радиатор, покрывающий всю поверхность карты. Часто, для большей эффективности, применяются тепловые трубки, но в данном случае в них нет необходимости, ввиду низкого тепловыделения графического процессора.

Благодаря массивному и уникальному по дизайну алюминиевому радиатору особой конструкции, для установки видеокарты необходимо «выделить» два слота.

ASUS EAH3650 SILENT MG/HTDP/512M

Охлаждение радиатора происходит путем рассеивания тепла с его поверхности. Разработчиками подчеркивается, что благодаря специальной конструкции ребер и формы радиатора, достигается максимальная эффективность теплоотвода.

ASUS EAH3650 SILENT MG/HTDP/512M

На тыльной стороне видеокарты присутствует наклейка с серийным номером и моделью видеокарты, дублируя данные с упаковки.

ASUS EAH3650 SILENT MG/HTDP/512M

Отверстия на крепежной планке, стилизованные под логотип производителя, также частично используются для вентиляции.

ASUS EAH3650 SILENT MG/HTDP/512M

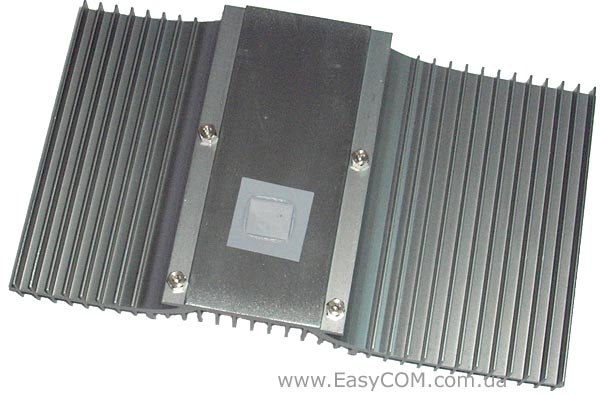

Массивный радиатор контактирует с видеочипом через слой термопасты, представляющей собой засохшую и очень твердую субстанцию.

ASUS EAH3650 SILENT MG/HTDP/512M

Видеокарта выполнена на плате собственной разработки. На текстолите карты присутствует довольно много неиспользуемого места, что традиционно для бюджетных видеоадаптеров ASUS. Один из разъемов DVI накрыт «шильдиком» с надписью ASUS.

ASUS EAH3650 SILENT MG/HTDP/512M

Графический процессор выпущен на второй неделе 2008 года (об этом говорит его маркировка 0802AAY).

ASUS EAH3650 SILENT MG/HTDP/512M

Штатные частоты для графического ядра и чипов видеопамяти равны 725 МГц и 500 МГц (эффективных 1000 МГц) соответственно.

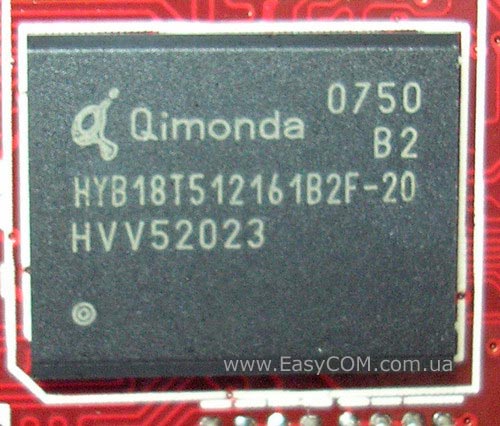

Видеопамять набрана восьмью микросхемами Qimonda со временем выборки 2 нс, что говорит о номинальной рабочей частоте 500 МГц.

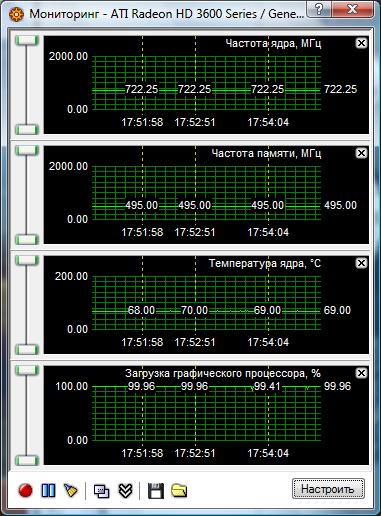

Для оценки эффективности штатной системы охлаждения, использовалась утилита FurMark. Работая в закрытом корпусе с двумя вентиляторами на задней и передней стенках, ядро видеоадаптера разогрелось до температуры 70°С. Такая температура не является критичной, но и не идеально комфортна.

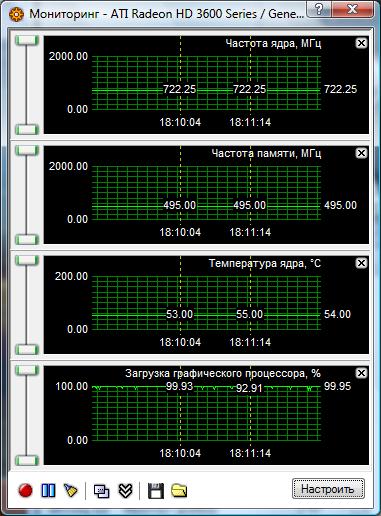

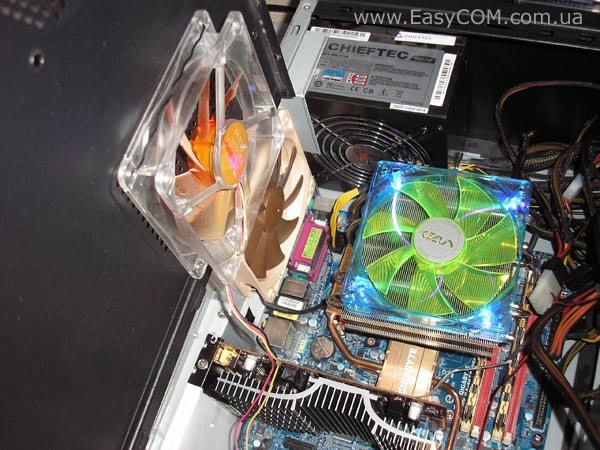

Как уже было сказано, производителем рекомендуется устанавливать видеокарту в хорошо вентилируемый корпус. Мы решили установить на боковую стенку корпуса еще один вентилятор (помимо двух, работающих на вдув и выдув), который будет обдувать непосредственно радиатор видеоадаптера.
