Обзор видеокарт ASUS Radeon HD 3870 в режиме CrossFire

Когда в руки попадает видеокарта на уже знакомом графическом процессоре, то хочется иметь более значительный повод для тестирования, чем «возможно у нее будет другой разгонный потенциал» при полностью предсказуемом уровне производительности на номинальных частотах. Также может быть интересно поведение видеокарты с пассивным охлаждением или хотя бы альтернативным кулером. Другими словами, изучая спецификацию ASUS EAH3870/G/HTDI/512M на сайте производителя, ее тестирование не предвкушало ничего особо интересного, т.к. она имеет референсные частоты, а в эффективности кулера Glaciator мы уже успели убедиться не раз. Но когда выяснилось, что на тестирование попадут сразу два графических ускорителя, то энтузиазма появилось значительно больше – давно хотели исследовать CrossFire из двух Radeon HD 3870 и сравнить с двухчиповой Radeon HD 3870 X2. Давайте посмотрим, что из этого получилось, но для начал знакомство с самой видеокартой.

ASUS Radeon HD 3870

Спецификация:

Модель

ASUS EAH3870/G/HTDI/512M

Графическое ядро

AMD/ATI Radeon HD 3870 (RV670 XT)

Конвейера

320 унифицированных потоковых

Поддерживаемые API

DirectX 10.1 (Shader Model 4.1)
OpenGL 2.0

Частота ядра, МГц

775

Объем (тип) памяти, Мб

512 (GDDR4)

Частота памяти, МГц

1125 (2250 DDR)

Шина памяти

256-разрядная

Стандарт шины

PCI Express X16 2.0

Максимальное разрешение

До 2560x1600 (Dual-link DVI) или 1920x1200 (Single-link DVI)
До 1920x1080 (HDMI)
До 2048x1536 (VGA)

Выходы

2x DVI-I (2x HDMI/VGA через переходники)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.asus.com.tw/

Все цены на ASUS Radeon HD 3870

ASUS EAH3870/G/HTDI/512M

ASUS EAH3870/G/HTDI/512M

Поставляется видеокарта в традиционно большой двойной картонной коробке с пластиковой ручкой. Что характерно для ASUS, на упаковке указаны все «громкие» особенности ускорителя и комплектации, но не хватает некоторых точных технических данных, таких как рабочие тактовые частоты.

ASUS EAH3870/G/HTDI/512M

Лицевая часть верхней упаковки открывается наподобие книги, и внутри можно найти описание возможностей фирменной утилиты GamerOSD и «рекламный проспект» бонусной игры «Company of Heroes: Opposing Fronts».

А на обратной стороне упаковки предусмотрительно указаны системные требования к компьютеру, в который видеокарта Radeon HD 3870 будет устанавливаться. Наиболее интересной является информация относительно блока питания, который должен быть мощностью от 450 Вт и желательно с дополнительным 6-контактным разъемом питания.

ASUS EAH3870/G/HTDI/512M

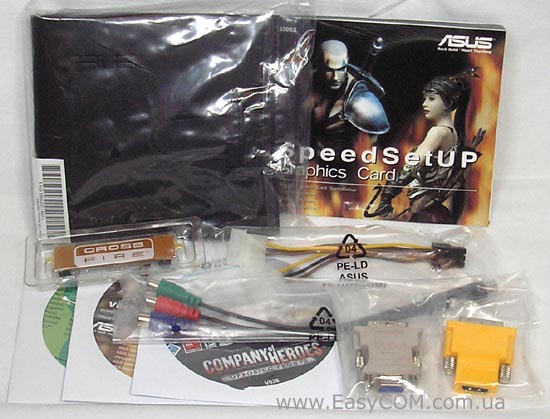

Комплект поставки ASUS EAH3870/G/HTDI/512M достаточно богат, внутри коробки находятся:

  • Переходник с DVI на VGA;
  • Переходник с DVI на HDMI;
  • Переходник на покомпонентный TV-Out (HDTV);
  • Мост CrissFire (стандартной длины);
  • Переходник питания с двух периферийных разъемов на 6-контактный PCI Express;
  • CD с драйверами и дополнительным программным обеспечением;
  • Бумажное и электронное руководства по установке и настройке видеокарты;
  • Папка на 16 компакт-дисков;
  • Диск с игрой Company of Heroes: Opposing Fronts.

ASUS EAH3870/G/HTDI/512M

ASUS EAH3870/G/HTDI/512M

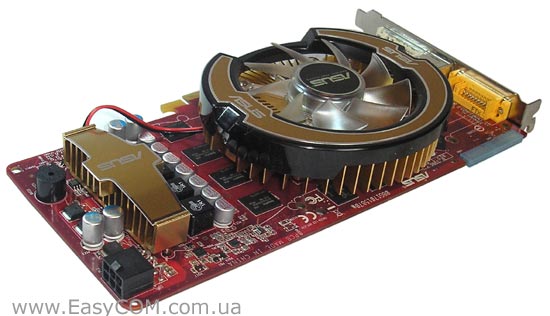

Для производства видеокарт ASUS EAH3870/G/HTDI/512M используется собственная версия печатной платы, основными отличиями которой является измененная схема питания вентилятора и установка встроенного спикера, который будет напоминать подключить дополнительное питание. Кроме того, визуально кажется, что на плате распаяно меньше различных мелких элементов, особенно на обратной ее стороне, что свидетельствует об оптимизации, которая может влиять и на себестоимость. Для охлаждения графического процессора используется любимый ASUS кулер Glaciator, состоящий из цельного алюминиевого радиатора и простого, но достаточно тихого и эффективного, вентилятора. Референсная карта использовала радиаторы для распределения тепла от микросхем памяти, но на ASUS EAH3870/G/HTDI/512M они отсутствуют. Правда, это не должно пагубно повлиять на температурный режим видеопамяти, т.к. микросхемы будут достаточно хорошо вентилироваться прямым воздушным потоком от кулера. Греющиеся элементы модуля питания охлаждаются фирменным радиатором CrossHeatsink. В целом система охлаждения работает достаточно эффективно и тихо, обеспечивая графическому процессору примерно на 10°С более низкую рабочую температуру, по сравнению с референсной турбиной.

ASUS EAH3870/G/HTDI/512M

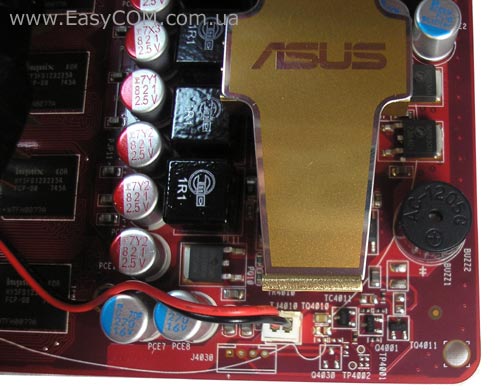

На всякий случай предусмотрено место и под 4-контактный разъем питания кулера, но сам разъем отсутствует, что не вселяет оптимизм в любителей менять системы охлаждения видеокарт.

ASUS EAH3870/G/HTDI/512M

Для подачи дополнительного питания используется один стандартный 6-контактный разъем PCI Express. Поскольку коннэктор распаян параллельно плате, то это может препятствовать установке видеокарты в некоторые компактные корпуса.

ASUS EAH3870/G/HTDI/512M

Для подключения внешних устройств используются «стандартный» на сегодня набор разъемов: два разъема DVI-I, которые с помощью переходников преобразуются в VGA (15-pin D-Sub) или HDMI, и TV-Out с поддержкой вывода покомпонентного HDTV.

gpu-z ATI Radeon HD 3870

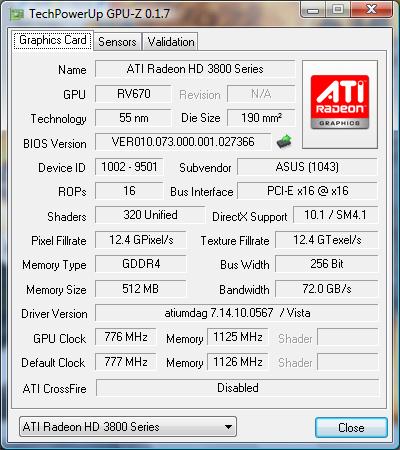

«Сердцем» видеокарты является графический процессор ATI Radeon HD 3870 (RV670 XT), который имеет 320 универсальных потоковых процессоров, 16 текстурных блоков и 16 блоков ROP. Рабочая тактовая частота GPU на ASUS EAH3870/G/HTDI/512M составляет «красивые» 777 МГц, что, в общем-то, равно рекомендуемой. Обмен данными с видеопамятью осуществляется по 256-разрядной шине.

Hynix HY5FS123235A FCP-08

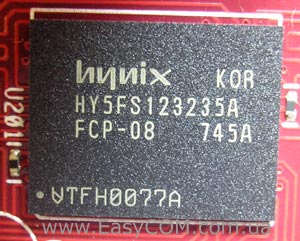

На видеокарте установлено 512 Мб видеопамяти восемью микросхемами GDDR4 Hynix HY5FS123235A FCP-08 со временем выборки 0,8 нс, что при рабочем напряжении 1,8 В соответствует рабочей тактовой частоте 1250 МГц (2500 МГц DDR), но на видеокарте память работает на рекомендованной частоте 2250 ГГц DDR.
