Обзор видеокарт ASUS Radeon HD 4670 с 512 МБ GDDR3 в связке CrossFireX

Недавняя наша статья «Тестирование видеокарт PowerColor Radeon HD 4850 512MB и исследование их работы в CrossFireX» наглядно показала, что на сегодняшний день технология CrossFireX уже достаточно отлажена и оптимизирована для использования обычными пользователями в домашних условиях. Но в выше упомянутом материале мы рассмотрели применение этой технологии в Performance-классе, то есть в ценовой категории до 200$. Итогом исследования стал вывод, что с помощью технологии CrossFireX можно легко превратить производительную игровую систему (с одной видеокартой Radeon HD 4850) в очень мощную (с двумя видеокартами Radeon HD 4850), просто докупив еще одну видеоплату.

В сегодняшней же статье мы постараемся узнать, возможно ли подобным методом превратить среднюю игровую систему в мощную? Стала ли технология CrossFireX по-настоящему народной – есть ли смысл применять ее в среднем и бюджетном ценовых диапазонах? Поможет ответить нам на эти вопросы видеокарта ASUS Radeon HD 4670 512 МБ.

Сразу же внесем ясность – компания ASUS предлагает две очень похожие видеокарты: EAH4670/HTP/512MD3 и EAH4670/DI/512M. Именно последняя и будет рассмотрена в нашем обзоре. Она отличается от первой только  наличием порта HDMI вместо привычного HDTV-Out.

ASUS EAH4670/DI/512M

Немного истории

10 сентября этого года  компания AMD анонсировала свои новые линейки видеокарт, основанные на графических чипах RV710 и RV730.

Видеокарты на базе RV710 - Radeon HD 4350 и Radeon HD 4550, предназначены для сектора рынка до $50, то есть это простая "затычка" в слот PCI-E с возможностью вывода изображения, а также полной поддержкой всевозможных стандартов, обеспечивающих проигрывание HD-контента с приемлемой скоростью и бонусом в виде возможности поиграть в не очень технологичные игры.

Видеокарты, основанные на RV730 - Radeon HD 4650 и Radeon HD 4670 рассчитаны на применение в 69 и 79 долларовых нишах соответственно. Они гораздо мощнее решений, основанных на RV710, и предназначены для людей, которым нужна недорогая, но производительная видеокарта, на которой уже можно поиграть в современные игры.

Архитектура чипов RV730 и RV710

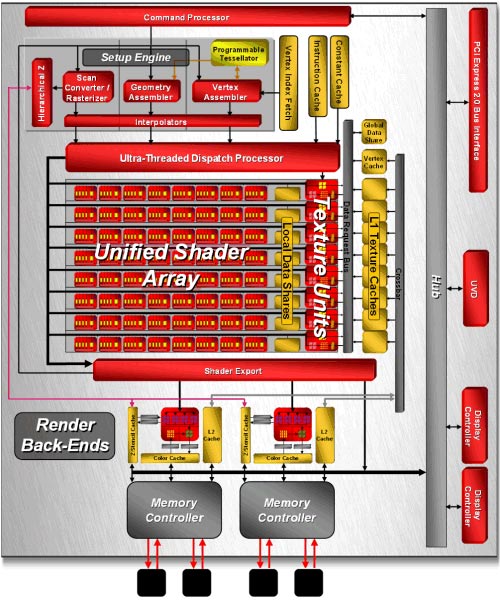

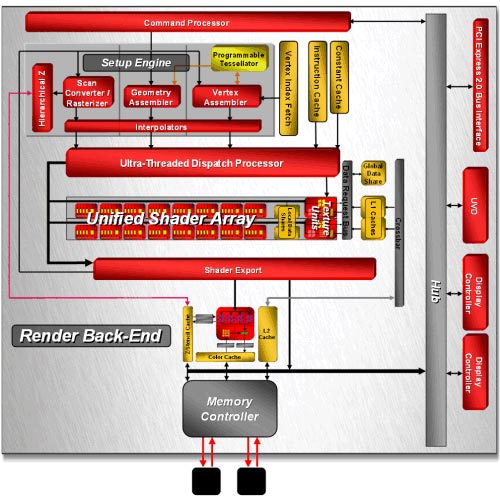

Графические чипы для решений нижних ценовых диапазонов, которые мы сегодня рассматриваем, отличаются от RV770 лишь количественно. Текущая архитектура хорошо масштабируется в обе стороны, что мы и видим сейчас на примере low-end решений. Схемы чипов RV730 и RV710 выглядят так:

По схеме видно, что RV730 отличается от RV770 количеством разнообразных исполнительных блоков: ALU, ROP, TMU. Во всем остальном чип RV730 повторяет старшего брата.

А вот у RV710 отличий несколько больше и они не только количественные (блоков ALU, ROP и TMU ещё меньше). Есть и одно качественное отличие - кэш-память первого уровня совмещает кэширование вершинных и пиксельных данных, в отличие от раздельного кэширования у старших моделей.

Основные количественные изменения таковы: число шейдерных процессоров в RV730 уменьшено до 64 (320 ALU), а в RV710 до 16 (80 ALU), в то время как число блоков текстурирования до 32 и 8 соответственно. При этом и блоков ROP у младших чипов разное количество - 8 и 4 соответственно для RV730 и RV710. Кстати, из других отличий RV730/RV710 от RV770 стоит отметить не только разное количество SIMD ядер, но и разное число потоковых процессоров внутри каждого ядра - восемь ALU вместо шестнадцати.

В том же направлении были произведены манипуляции и с шиной данных - у младших чипов вместо 256-битной шины памяти реализована поддержка 128-битной и 64-битной для RV730 и RV710 соответственно, что тоже ведет к уменьшению производительности. Но при этом уменьшается сложность чипов, себестоимость производства, а в конечном итоге и цена готовых решений, обеспечивая возможность производства видеокарт под любой кошелек.

Ну а теперь перейдем непосредственно к изучению внешнего вида и возможностей ATI RV730 в лице Radeon HD 4670 от ASUS.

Спецификация и комплектация

Для облегчения восприятия, спецификация графического чипа RV730 в сравнительной таблице приведена в сопоставлении с его наиболее вероятными конкурентами.

В ценовом диапазоне до 100$ новичку Radeon HD 4670 будут противостоять старожилы данной категории в лице GeForce 9500 GT от компании NVIDIA и еще оставшиеся Radeon HD 3850 от самой же AMD. Также мы приводим характеристики Radeon HD 4850 как наиболее вероятного противника связки CrossFireX из двух Radeon HD 4670.

Технические характеристики видеокарт представлены в следующей таблице:

Наименование технической характеристики

NVIDIA GeForce 9500 GT

ATI Radeon HD 4670

ATI Radeon
HD 3850

ATI Radeon
HD 4850

Графический процессор

G96 (TSMC)

RV730 (TSMC)

RV670 (TSMC)

RV770 (TSMC)

Техпроцесс, нм

65/55 (low-k)

55 (low-k)

55 (low-k)

55 (low-k)

Площадь ядра, кв.мм

144

145

190

256

Число транзисторов, млн.

314

514

666

956

Частота графического процессора, МГц

550
(1375 шейдерный домен)

750
(168 в 2D-режиме)

670
(297 в 2D-режиме)

625
(500 в 2D-режиме)

Число унифицированных шейдерных процессоров, шт.

32

320

320

800

Число текстурных блоков, шт.

16

32

16

40

Число блоков растеризации (ROPs), шт.

8

8

16

16

Теоретическая максимальная скорость закраски, Гпикс./с

-

~6.0

~10.7

~10.0

Теоретическая максимальная скорость выборки текстур, Гтекс./с

~8.8

~15.0

~10.7

~25.0

Поддержка версии Pixel Shaders / Vertex Shaders

4.0 / 4.0

4.1 / 4.1

4.1 / 4.1

4.1 / 4.1

Эффективная частота работы видеопамяти, МГц

1000 / 1600

2000

1660

1986

Объем памяти, МБ

512

512

512

512

Тип поддерживаемой памяти

GDDR2 / GDDR3

GDDR3 / DDR3

GDDR3

GDDR3

Разрядность шины обмена с памятью, бит

128

128

256

256

Полоса пропускания видеопамяти, ГБ/с

16.0 / 25.6

32.0 / 28.8

~53

~63.6

Интерфейс

PCI-Express x16 (v2.0)

PCI-Express x16 (v2.0)

PCI-Express x16 (v2.0)

PCI-Express x16 (v2.0)

Пиковая потребляемая мощность в 3D режиме работы, Вт

<50

<59

< 95

<110

Требования к мощности блока питания, Вт

~350

~400

~350

~450

Максимальные рабочие температуры GPU, °C

105

н/д

н/д



н/д



Размеры видеокарты эталонного дизайна, мм (Д х В х Т)

170 x 99 x 15

190 х 99 х 15

220 x 100 x 15

220 х 100 х 15

Выходы

2 х DVI-I (Dual-Link),
TV-Out, HDTV-Out,
HDCP

DVI-I (Dual-Link),
D-Sub, HDMI,
HDCP

2 х DVI-I (Dual-Link),
TV-Out,
HDTV-Out,
HDCP

2 х DVI-I (Dual-Link),
TV-Out, HDTV-Out,
HDCP

Дополнительно

поддержка SLI

поддержка
CrossFireX

поддержка
CrossFireX

поддержка
CrossFireX

Рекомендованная стоимость в момент анонса, долларов США

~69

~79

~99

~179

Внимательные читатели заметили, что в строке таблицы «Тип поддерживаемой памяти» для Radeon HD 4670 написано GDDR3 / DDR3 – это не ошибка. Дело в том, что для так называемых mainstream-видеокарт компанией AMD впервые использованы микросхемы обычной памяти DDR3 (не путать с GDDR3!). Несмотря на то, что она обеспечивает ту же производительность, что и GDDR3 (на равных частотах, естественно), предполагается, что в ближайшем будущем стоимость «простой» DDR3-памяти сравняется со стоимостью микросхем DDR2, которые сейчас крайне дёшевы. Соответственно, за счёт этого у производителей видеокарт появится возможность комплектации видеокарт большими объемами сравнительно быстрой видеопамяти.

Спецификация ASUS Radeon HD 4670:

Производитель

ASUS

Модель

EAH4670/DI/512M

Графическое ядро

(AMD) ATI Radeon HD 4670 (RV730)

Конвейера

320 унифицированных потоковых

Поддерживаемые API

DirectX 10.1 (Shader Model 4.1) OpenGL 2.0

Частота ядра, МГц

750

Частота памяти (эффективная), МГц

1004 (2008 DDR)

Объем (тип) памяти, Мб

512 (GDDR3)

Шина памяти, бит

128

Стандарт шины

PCI Express X16 2.0

Максимальное разрешение

До 3840x2400 (Dual-link DVI) или 1920x1200 (Single-link DVI)
До 1920x1080 (HDMI)
До 2048x1536 (VGA)

Выходы

DVI-I, HDMI, VGA

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.asus.com.tw/

Все цены на ASUS EAH4670/DI/512M

Как видим, спецификация видеокарты ASUS Radeon HD 4670 в целом не отличается от «референсной».

ASUS EAH4670/DI/512M

Видеокарта поставляется в такой же коробке, как и дорогие платы от ASUS. На лицевой стороне очень эффектно смотрится надпись, сообщающая о том, что примененный компанией ASUS кулер охлаждает на 15 0С эффективнее, чем стандартный. Мы еще вернемся к его детальному рассмотрению.

ASUS EAH4670/DI/512M

Обратная сторона коробки ничем не примечательна – как обычно на ней описываются основные особенности видеокарты и примененных фирменных технологий.

Также указаны и минимальные системные требования, что предполагает использование блока питания от 400 Вт, который обеспечивает минимум 26 А по линии 12В.

Однако, в отличие от ТОП решений, данная видеокарта не упакована в дополнительную стильную черно-золотистую коробочку и имеет следующую комплектацию…

ASUS EAH4670/DI/512M

…диск с драйверами, диск с руководством пользователя и бумажный буклет быстрой установки. Отметим довольно скромную комплектацию, хотя, с другой стороны, в ней не хватает только мостика CrossFire, а в привычных переходниках нет нужды, так как телевизионного выхода плата не имеет, а остальные поддерживаемые разъемы уже выведены на заднюю панель.

ASUS EAH4670/DI/512M

Длина самой печатной платы (РСВ) составляет 190 мм, что равно длине таких видеокарт как Radeon HD 2600 XT и HD 3650, а потребляемая мощность менее 59 ватт дает возможность не использовать дополнительный разъем питания. Это делает карту достаточно компактной, что позволит использовать ее в подавляющем большинстве корпусов, в том числе и компактных.

ASUS EAH4670/DI/512M

ASUS EAH4670/DI/512M

Лицевую сторону платы почти полностью закрывает хорошо разрекламированный на коробке кулер. А вот чипы памяти на обратной стороне платы ничем не охлаждаются.

Система охлаждения

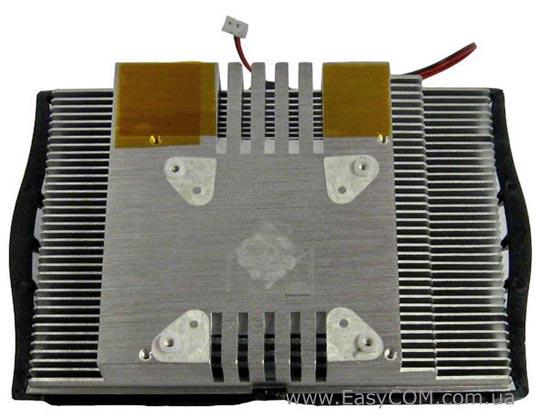

К нашему сожалению, установленный внушительный кулер оказался полностью алюминиевым, без использования тепловых трубок или медных сердечников. Однако качество изготовления находится на высоте. Исключение составляет только место контакта кулера и чипа – его можно было бы и отполировать лучшим образом.

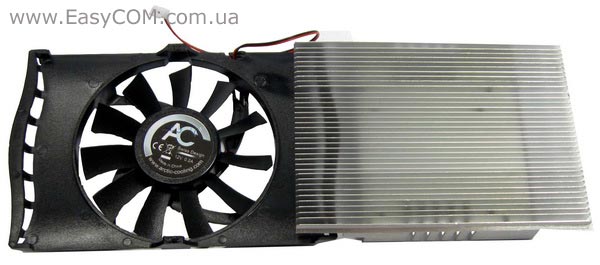

Сняв пластиковый кожух с вентилятором, мы обнаруживаем причину столь тихой его работы (а она действительно тихая) – он изготовлен компанией Arctic Cooling, которая специализируется на выпуске очень тихих, эффективных и сравнительно недорогих систем охлаждения.

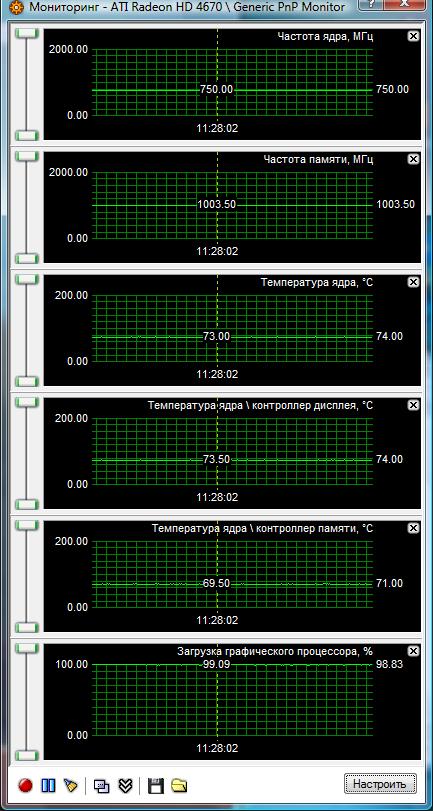

Приведенные диаграммы отображают работу видеокарты в нормальном режиме. Как видите, температура ядра не поднялась выше 73 0С даже при очень продолжительной 100% нагрузке. Температура памяти также находится на допустимой отметке в 69 0С. Следовательно, установленный на видеокарту кулер отлично справляется с поставленной ему задачей. Еще раз напомним, что в таком режиме система охлаждения работает очень тихо.

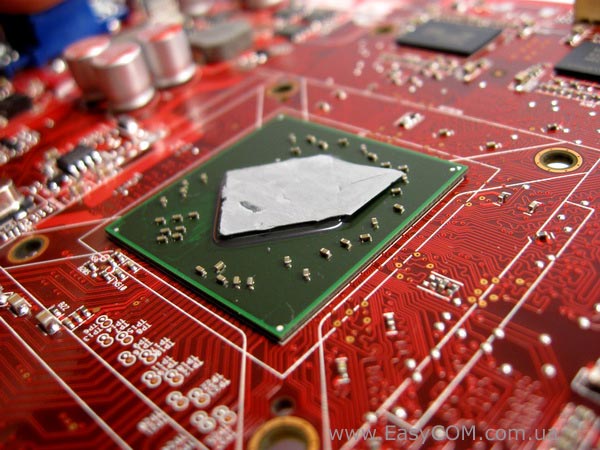

А вот термоинтерфейс использован далеко не самый лучший. Во-первых, термопасты очень много, а, во-вторых, она сильно сухая. Очень рекомендуется ее заменить на более эффективную.

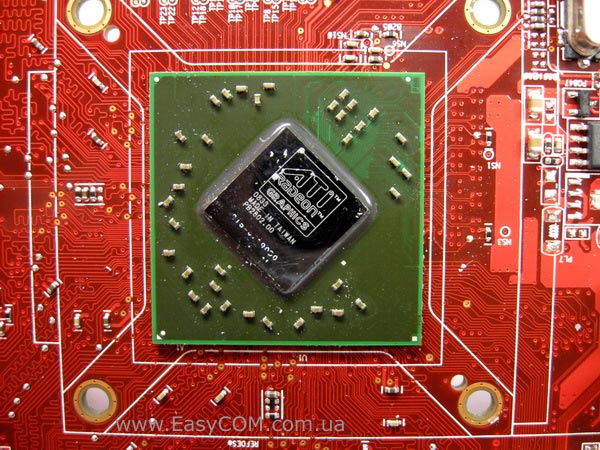

С очень большими усилиями мы все таки смогли отчистить чип RV730 от столь твердого термоинтерфейса.

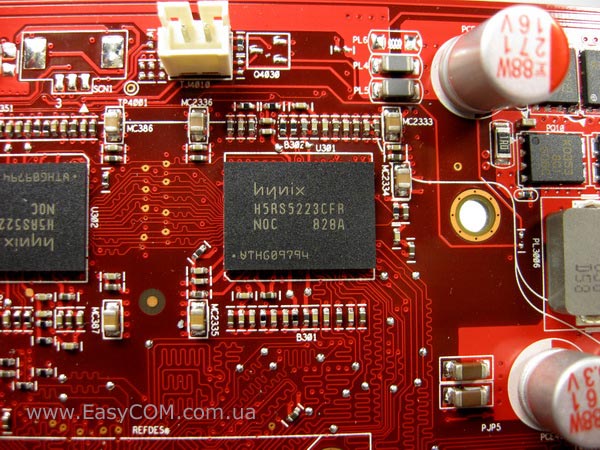

На видеокарте ASUS EAH4670/DI/512M применены чипы графической памяти GDDR3 H5RS5223CFR-N0C производства Hynix, которые работают на номинальной для них эффективной тактовой частоте 2000 МГц.

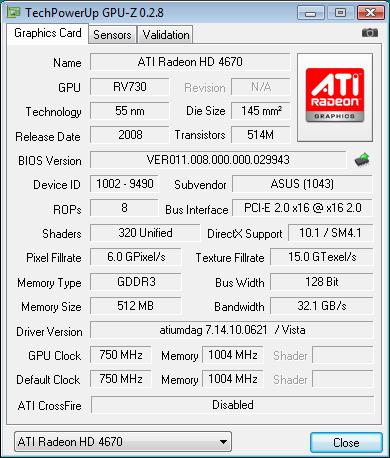

Подытожим вышесказанные данные о видеокарте ее «рентгеновским снимком», сделанным с помощью нашей верной помощницы, утилиты GPU-Z.

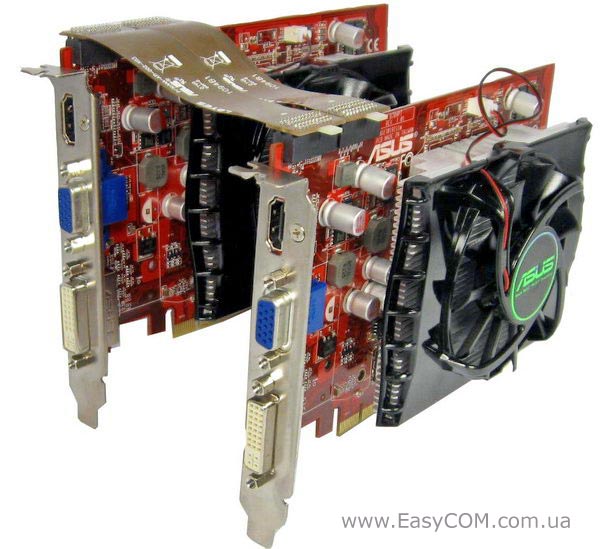

Ну и не забыта наша вторая цель – протестировать новые mainstream-видеокарты в режиме CrossFireX. Для этого нам понадобилось их две.

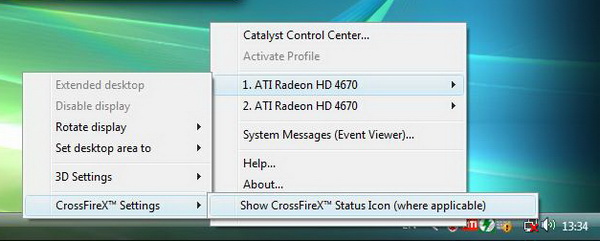

Утилита GPU-Z подтвердила наличие в системе двух видеокарт и активацию режима CrossFireX.
