Обзор ATI Radeon HD 4850 512МБ в исполнении ASUS

В последнее время, с учётом тенденции развития рынка графических ускорителей, все мы привыкли к быстрой смене поколений видеоадаптеров. Хотя довольно длительное время главенствующую роль в компании AMD занимала видеокарта ATI Radeon HD 3870 (в последствии ATI Radeon HD 3870 Х2), основанная на чипе RV670. Как только начали просачиваться первые слухи о новом чипе RV770, интерес СМИ перепозиционировался на будущего «хозяина трона».

Появление нового чипа ознаменовало собой дебют новых решений AMD ATI Radeon HD 4850 (на чипе RV770 PRO) и AMD ATI Radeon HD 4870 (на чипе RV770 XT).

До выхода графических решений на базе чипа RV770 положение на рынке у компании было не самым лучшим. В семействе карт Radeon HD не было ни одного достойного соперника для топовых решений извечного калифорнийского конкурента, компании NVIDIA. Выход нового чипа был скорее жизненной необходимостью, чем просто выпуском нового ускоренного решения. Инженеры постарались на славу – чип получился очень удачным и перспективным.

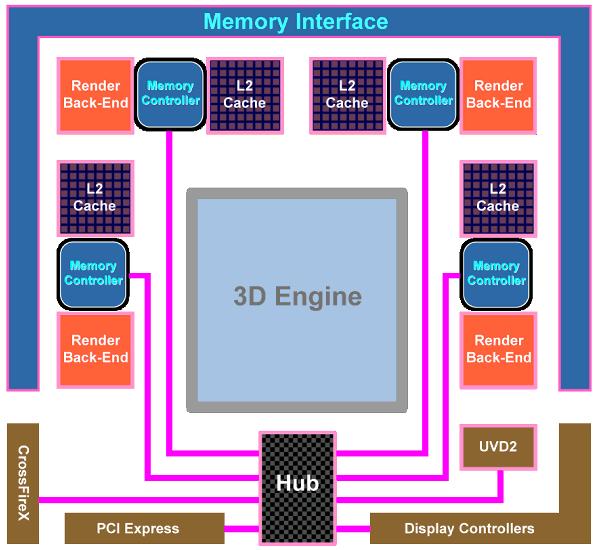

В новом чипе было решено изменить традициям и вместо уже привычной кольцевой шины памяти (ring bus) перейти на архитектуру с центральным хабом.

RV770

Согласно пресс-релизам ATI, такая компоновка значительно увеличивает эффективность использования полосы пропускания. Кроме того, теперь контроллер памяти поддерживает новые чипы памяти стандарта GDDR5.

RV770

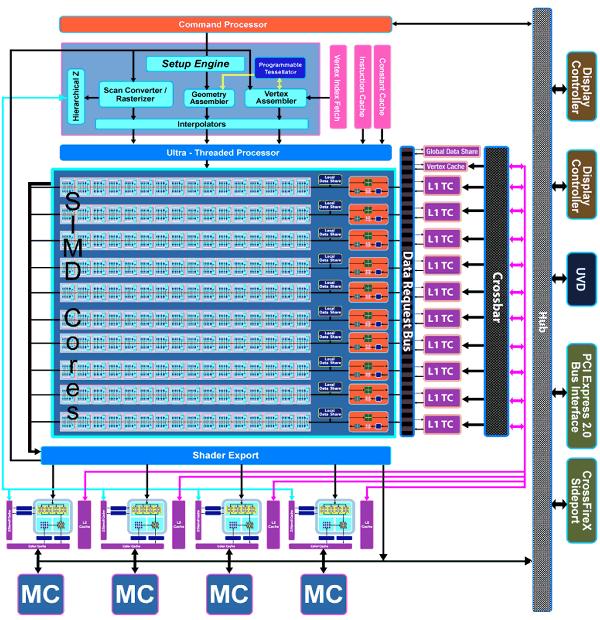

Новый графический процессор содержит уже 800 скалярных процессоров, способных выполнять 32-битные и 64-битные вычисления.

RV770

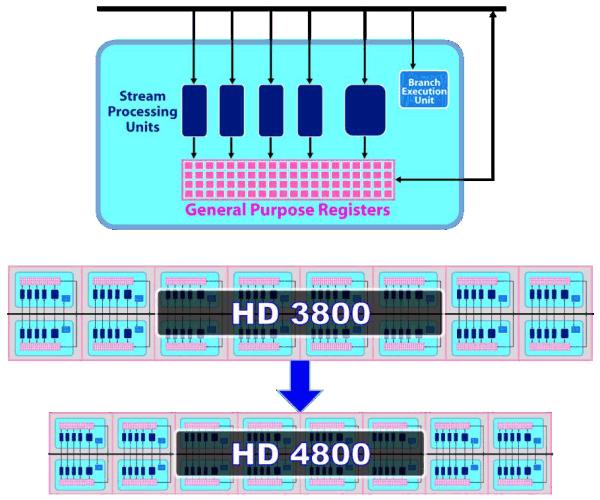

Но архитектура потоковых процессоров практически не изменилась (в сравнении с RV670), хотя была увеличена их плотность, что позволило увеличить их количество, не изменяя техпроцесс. Теперь теоретическая пиковая производительности чипа RV770 возросла до 240 гигафлоп.

Технические подробности ускорителей серии RADEON HD 4800:

  • Кодовое имя чипа RV770;
  • Технология 55 нм;
  • 956 миллионов транзисторов;
  • Унифицированная архитектура с массивом общих процессоров для потоковой обработки вершин и пикселей, а также других видов данных;
  • Аппаратная поддержка DirectX 10.1, в том числе и новой шейдерной модели - Shader Model 4.1, генерации геометрии и запись промежуточных данных из шейдеров (stream output);
  • 256-битная шина памяти: четыре контроллера шириной по 64 бита с поддержкой GDDR3/GDDR5;
  • Частота ядра 625-750 МГц;
  • 10 SIMD ядер, включающих 800 скалярных ALU для расчётов операций с плавающей запятой (целочисленные и плавающие форматы, поддержка FP32 и FP64 точности в рамках стандарта IEEE 754);
  • 10 укрупненных текстурных блоков, с поддержкой FP16 и FP32 форматов;
  • 40 блоков текстурной адресации;
  • 160 блоков текстурной выборки;
  • 40 блоков билинейной фильтрации с возможностью фильтрации FP16 текстур на полной скорости и поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов;
  • Возможность динамических ветвлений в пиксельных и вершинных шейдерах;
  • 16 блоков ROP с поддержкой режимов антиалиасинга и возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16 или FP32 формате буфера кадра - пиковая производительность до 16 отсчетов за такт (в т.ч. и для режимов MSAA 2x/4x и буферов формата FP16), в режиме без цвета (Z only) - 64 отсчета за такт;
  • Запись результатов до 8 буферов кадра одновременно (MRT);
  • Интегрированная поддержка двух RAMDAC, двух портов Dual Link DVI, HDMI, HDTV, DisplayPort.

Спецификации референсной карты RADEON HD 4850:

  • Частота ядра 625 МГц;
  • Количество универсальных процессоров 800;
  • Количество текстурных блоков - 40, блоков блендинга - 16;
  • Эффективная частота памяти 2000 МГц (2*1000 МГц);
  • Тип памяти GDDR3;
  • Объем памяти 512 МБ;
  • Пропускная способность памяти 64 ГБ/с;
  • Теоретическая максимальная скорость закраски 10,0 гигапикселей в с.;
  • Теоретическая скорость выборки текстур 25,0 гигатекселей в с.;
  • Два CrossFireX разъема;
  • Шина PCI Express 2.0 x16;
  • Два DVI-I Dual Link разъема, поддерживается вывод в разрешениях до 2560х1600;
  • TV-Out, HDTV-Out, поддержка HDCP, HDMI, DisplayPort;
  • Энергопотребление до 110 Вт (один 6-пиновый разъём);
  • Однослотовый дизайн системы охлаждения;
  • Рекомендуемая цена $199.

Об одном из них и пойдёт речь в сегодняшнем обзоре, а именно об AMD ATI Radeon HD 4850 от ASUS с 512 МБ памяти на борту.

ASUS Radeon HD 4850



Radeon HD 3870 X2

Radeon HD 4850

GeForce 9800 GTX

GeForce 9800 GTX+

Графический чип

RV670

RV770 PRO

G92-420-A2

G92B

Частота ядра, МГц

825

625

675

738

Частота унифицированных процессоров, МГц

825

625

1688

1836

Количество универсальных процессоров

640

800

128

128

Количество текстурных блоков / блоков блендинга

32 / 32

40 / 16

64/ 16

64 / 16

Объем памяти, Мб

1024 (2*512)

512

512

512

Эффективная частота памяти, МГц

1800 (2*900)

2000 (2*1000)

2200 (2*1100)

2200 (2*1100)

Тип памяти

GDDR3

GDDR3

GDDR3

GDDR3

Разрядность шины памяти, бит

2*256

256

256

256

Видеокарта изготовлена на базе графического процессора ATI Radeon HD 4850 от AMD, выполненного на чипе RV770 PRO по 55-нм технологии. При этом соблюдены все рекомендации производителя GPU, указанные выше, поэтому ускоритель повторяет возможности и внешний вид подавляющего большинства Radeon HD 4850 512 МБ, кроме, разве что, комплектации.

Перейдём к более близкому знакомству с тестируемой видеокартой ASUS EAH4850/HTDI/512M.

ASUS EAH4850/HTDI/512M

ASUS EAH4850/HTDI/512M

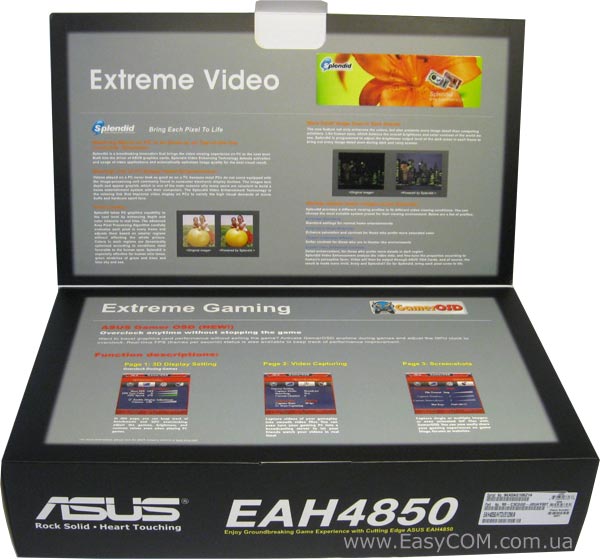

Видеокарта поставляется в большой двойной картонной упаковке, раскрывающейся как книжка. В отличие от предыдущих упаковок топовых моделей, данная коробка лишена пластиковой ручки.

Внешний вид и оформление коробки не изменилось. Как и прежде, черный и оранжевый цвета символизируют принадлежность адаптера к семейству AMD ATI Radeon. В нижней части коробки привычно присутствует название ускорителя, а также некоторые его особенности. На этот раз основной акцент сделан на переходник с DVI на HDMI, который покупатель получает «бесплатно».

ASUS EAH4850/HTDI/512M

ASUS EAH4850/HTDI/512M

На тыльной стороне упаковки описываются особенности графического ускорителя, рекомендуемые системные требования, а также кратко представлены фирменные технологии, с которыми более подробно можно ознакомиться на официальном сайте ASUSTeK Computer.

ASUS EAH4850/HTDI/512M

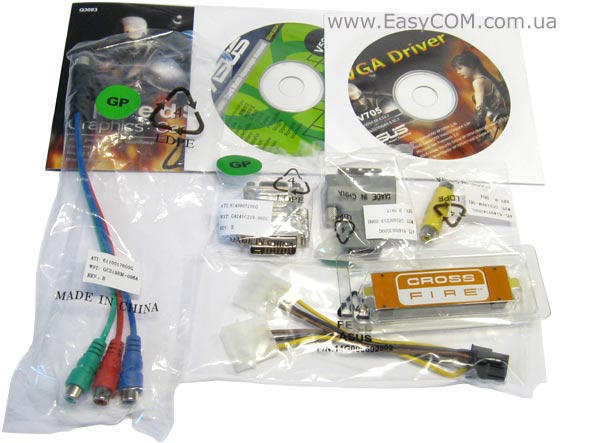

Комплект поставки достаточен для полноценного использования видеоадаптера. Помимо самой видеокарты он включает в себя:

  • Переходник с Molex на 6-контактный разъем питания видеокарты;
  • Переходник с S-Video на компонентный выход;
  • Переходник с DVI на D-Sub;
  • Переходник с DVI на HDMI;
  • Мостик CrossFire;
  • CD-диск с драйверами;
  • CD-диск с электронной документацией;
  • Краткая инструкция по установке видеокарты.

ASUS EAH4850/HTDI/512M

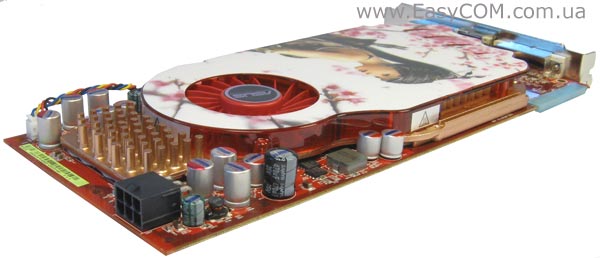

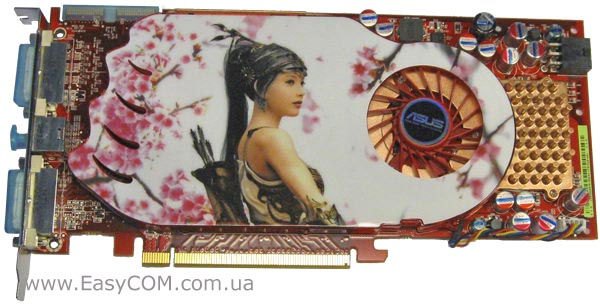

Внешне тестовый образец очень похож на AMD ATI Radeon HD 3850. Сама видеокарта выполнена по референсному дизайну на красном текстолите и оснащена однослотовой системой охлаждения, которая закрывает большую её часть. Единственное внешнее отличие нашей видеокарты заключается в том, что пластиковый кожух не покрывает печатную плату полностью. Габариты адаптера компактны, длина составляет 233 мм, что позволит ей поместиться в почти любой корпус.

ASUS EAH4850/HTDI/512M

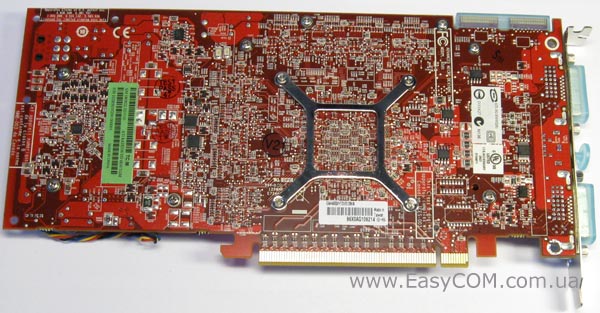

На задней стороне присутствуют наклейки с точным наименованием графического ускорителя, серийным номером и номером партии.

ASUS EAH4850/HTDI/512M

ASUS EAH4850/HTDI/512M

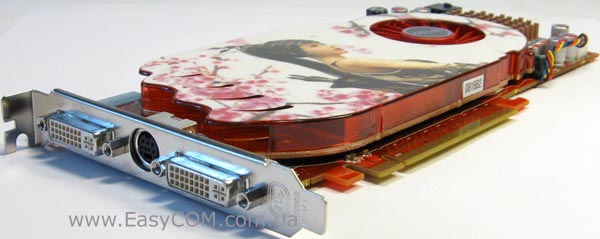

Все разъёмы защищены пластиковыми колпачками, что не всегда можно наблюдать на  видеоадаптерах от ASUS. На интерфейсной панели расположены два выхода DVI, а также TV-out. Для подключения аналогового монитора необходимо будет воспользоваться переходником из комплекта поставки.

ASUS EAH4850/HTDI/512M

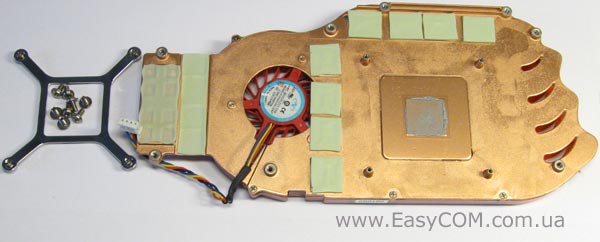

Теперь рассмотрим систему охлаждения тестируемой видеокарты. Как мы уже описывали выше, она занимает один слот и представляет собой массивную пластину. Посредине расположен медный теплосъемник, который прилегает к графическому процессору.

Микросхемы памяти и силовые элементы контактируют с подложкой пластины через термопрокладки.

ASUS EAH4850/HTDI/512M

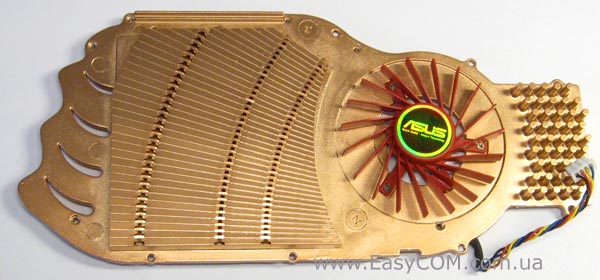

Под пластиковым кожухом системы охлаждения скрывается радиатор, состоящий из соединённых между собой тонких медных рёбер. Потоки воздуха от кулера проходят через эти рёбра к задней стенке корпуса, поэтому для нормального вывода тёплого воздуха необходимо снять заглушку в задней панели рядом с видеокартой.

ASUS EAH4850/HTDI/512M

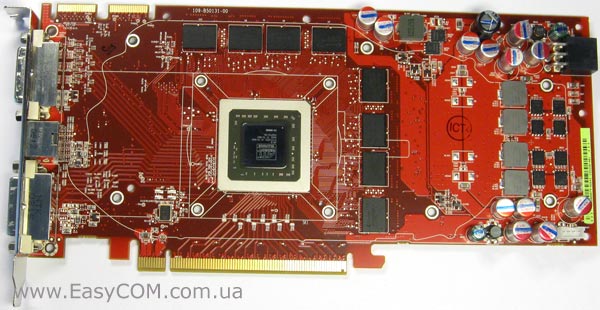

Печатная плата не насыщена большим количеством элементов, но присутствует новшество – микросхемы памяти располагаются в две линии сверху и справа от графического чипа, причём пара центральных микросхем каждой из линий сгруппированы.

ASUS EAH4850/HTDI/512M

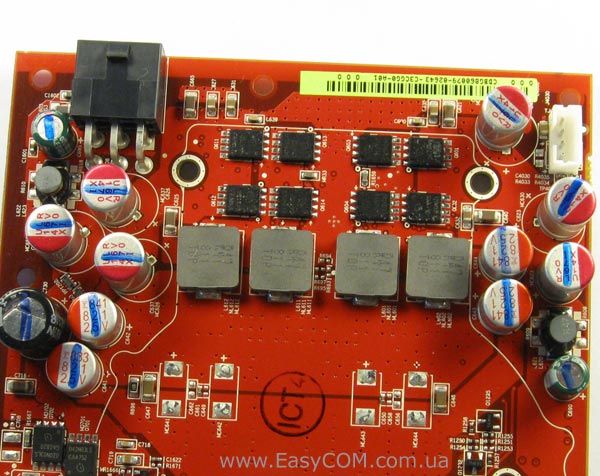

Силовая часть платы не удивляет сложностью исполнения. В верхнем углу расположен 6-контактный разъём питания видеокарты, что неудивительно при заявленном энергопотреблении до 110 Вт. Согласно спецификации для видеоускорителя необходим блок питания мощностью от 450 Вт.

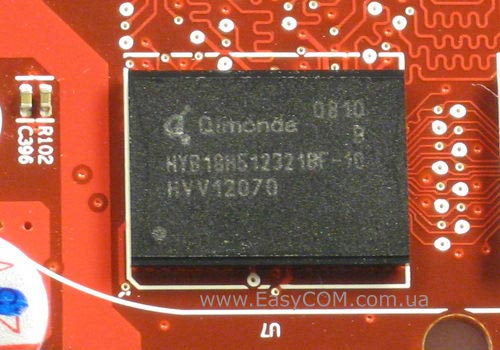

Qimonda HYB18H512321BF-10

Память представляет собой восемь микросхем стандарта GDDR3 производства Qimonda (HYB18H512321BF-10) с временем доступа 1,0 нс, что позволяет им работать на частоте до 2000 МГц. Эффективная частота работы памяти тестируемой модели видеокарты немного ниже и составляет 1986 МГц, что оставляет узенький частотный коридор прозапас. Общий объем памяти составляет 512 МБ, а ширина шины обмена с ней не изменилась и составляет 256 бит.

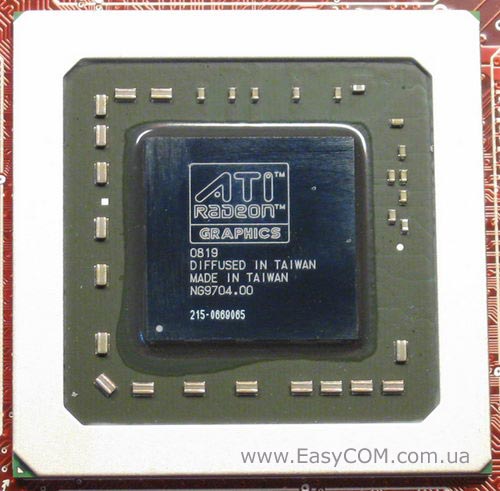

RV770

Частота работы графического процессора соответствует рекомендованному значению 625 МГц. Как уже описывалось выше, сам чип RV770 выполнен по 55 нм техпроцессу, что обуславливает его относительно небольшое энергопотребление, несмотря на то, что в него входят 956 млн. транзисторов. Количество унифицированных шейдерных процессоров увеличено до 800, текстурных блоков до 40, а количество ROP оставлено без изменений и равно 16. Частота работы чипа в 2D-режиме снижается до 500 МГц.

RV770

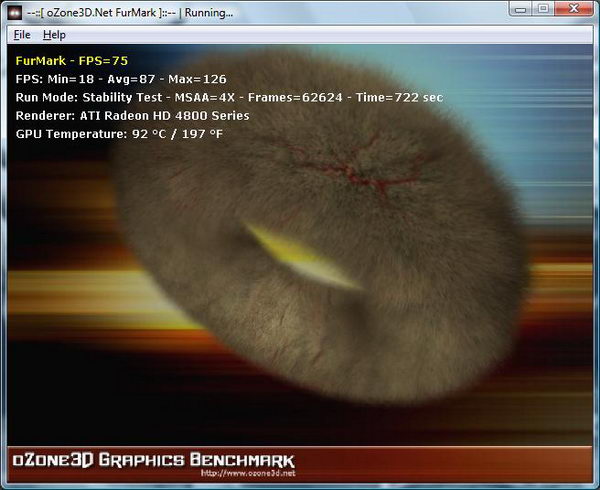

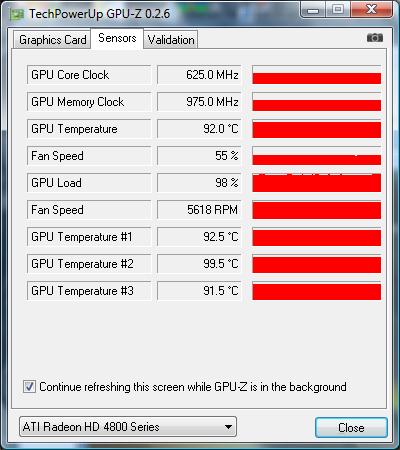

Для оценки эффективности штатной системы охлаждения мы использовали утилиту FurMark, а мониторинг осуществлялся при помощи GPU-Z версии 0.2.6. Работая на штатных частотах, графический процессор прогрелся до 92° С, что не так уж мало, особенно если учитывать появление некоторого шума от кулера.
