Обзор и тестирование видеокарты ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

Не вызывает сомнения тот факт, что большинству пользователей хорошо известна линейка материнских плат ASUS TUF, отличающихся повышенным уровнем надежности и защиты внутренних компонентов. Вот уже несколько лет она достаточно успешно присутствует на рынке компьютерных комплектующих.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

И нет ничего удивительного в том, что производитель решил поэкспериментировать с продукцией повышенного уровня надежности в сегменте видеокарт. Первой ласточкой, оказавшейся у нас на тестировании, стала модификация одной из самых популярных видеокарт на рынке – NVIDIA GeForce GTX 950, а именно ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G).

Данная модель напрямую не относится к линейке ASUS TUF, но она получила не только дизайн в духе этой серии, но и элементную базу, включающую в себя TUF-компоненты: конденсаторы с увеличенным в 2,5 раза сроком службы, дроссели с повышенной на 13,6% энергоэффективностью и надежностью, а также улучшенные полевые транзисторы. Также не стоит забывать об автоматическом процессе производства ASUS AUTO-EXTREME Technology и о дополнительном специальном тестировании на надежность, которое видеоускоритель проходит на производстве.

Спецификация видеокарты ASUS ECHELON-GTX950-O2G:

Модель

ASUS GeForce GTX 950 Echelon

(ECHELON-GTX950-O2G)

Графическое ядро

NVIDIA GM206-250 (Maxwell)

Количество CUDA-ядер

768

Номинальная / динамическая частота графического ядра, МГц

«OC»

1165 / 1355

«Gaming»

1140 / 1329

Частота памяти (эффективная), МГц

1653 (6610)

Объем памяти, ГБ

2

Тип памяти

GDDR5

Ширина шины памяти, бит

128

Пропускная способность памяти, ГБ/с

105,8

Тип шины

PCI Express 3.0 x16

Интерфейсы вывода изображения

1 х DVI-I

1 х DVI-D

1 х HDMI

1 x DisplayPort

Минимальная мощность блока питания, Вт

350

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

220 x 125 x 39 (235 х 124)

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU

Сайт производителя

ASUS

Упаковка и комплектация

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

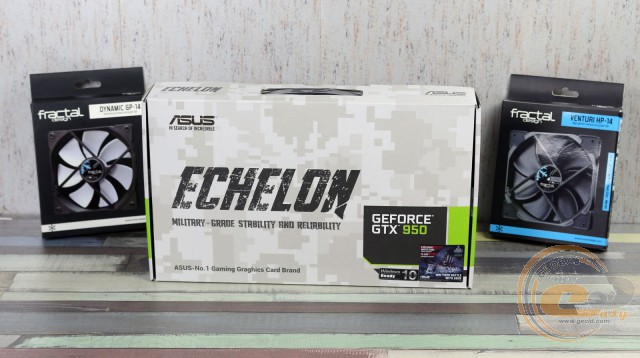

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G) поставляется в достаточно крупной коробке, выполненной из плотного картона и оформленной в едином дизайне с самой видеокартой. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: инвайт-код (только для новых игроков) на получение бронепалубного крейсера «Диана» и 15 дней премиумного доступа.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

Список системных требований к компьютеру, в который планируется установка видеоускорителя, расположен на одной из боковых сторон коробки. Исходя из рекомендаций, блок питания в такой системе должен обладать мощностью не менее 350 Вт, выдавать минимум 24 А по линии +12В и поддерживать 6-контактный кабель питания PCIe.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

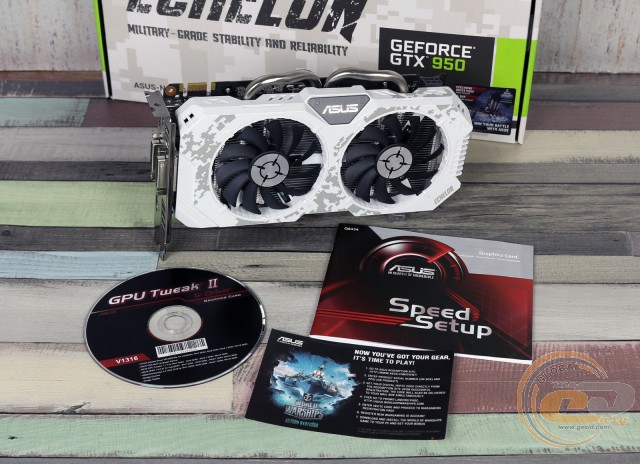

В комплекте с ASUS ECHELON-GTX950-O2G поставляется только краткое руководство пользователя и диск с драйверами и утилитами.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

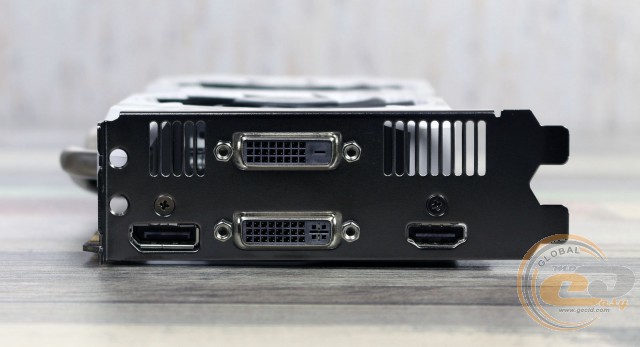

Для вывода изображения на тестируемой модели используется следующий набор интерфейсов:

  • 1 х DVI-I;
  • 1 х DVI-D;
  • 1 х HDMI;
  • 1 х DisplayPort.

Напомним, что эталонная версия включает в себя три видеовыхода DisplayPort, один HDMI и один DVI-I. Таким образом, тестируемая видеокарта лишилась двух DisplayPort и получила взамен один DVI-D, что выглядит более логично для не самой дорогой модели, к которой вряд ли будут подключать три монитора. Если же вы захотите подсоединить аналоговый монитор, то для этого придется озаботиться наличием соответствующего переходника самостоятельно.

Внешний вид

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

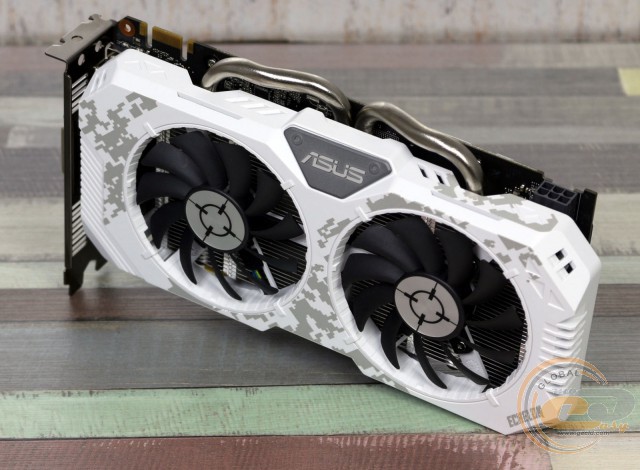

Дизайн новинки является одним из ее важных достоинств. Он выполнен в стиле арктического пиксельного камуфляжа. Подобное оформление уже встречалось нам в продукции ASUS, а именно в материнской плате из серии ASUS TUF − ASUS SABERTOOTH Z170 S. На наш взгляд, композиция из двух этих устройств будет отлично смотреться в белом корпусе с прозрачной боковой панелью.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

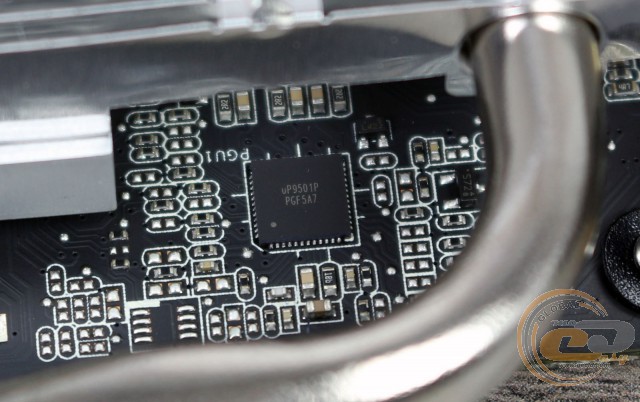

Подсистема питания ядра реализована на ШИМ-контроллере uPI Semiconductor uP9501P, информация о котором отсутствует в свободном доступе.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

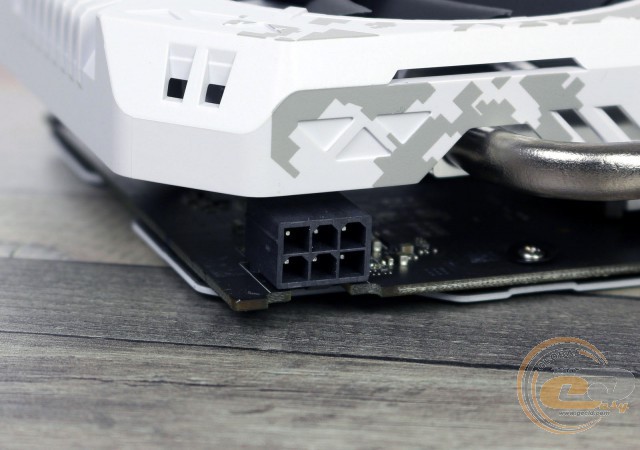

Для питания тестируемого графического адаптера используется слот PCI Express 3.0 х16 и один 6-контактный разъем PCIe. Благодаря его удачному расположению кулер нисколько не затрудняет подключение и отключение кабеля PCIe.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

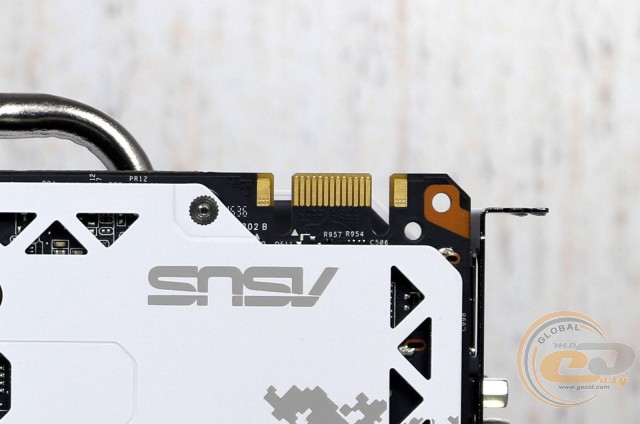

Для обеспечения работы технологии NVIDIA SLI используется один коннектор для подключения соответствующего мостика. Он позволяет объединить пару видеоускорителей для совместного расчета графических эффектов.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

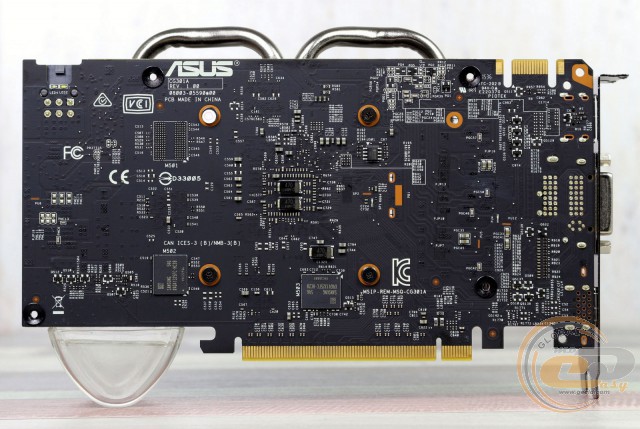

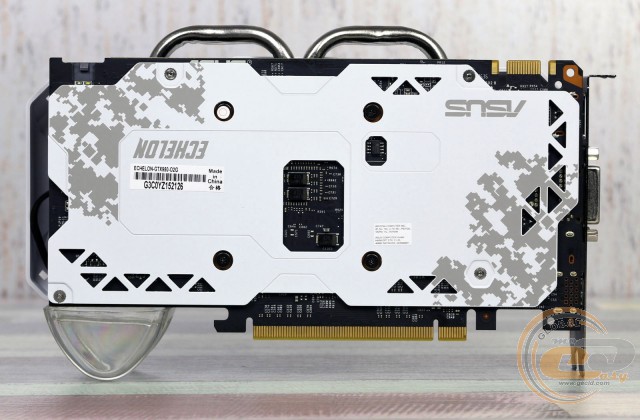

Обратная сторона печатной платы, изначально прикрытая массивной опорной пластиной, примечательна двумя микросхемами видеопамяти, некоторыми электрическими компонентами, включая тантал-полимерные конденсаторы, и крепежными винтами системы охлаждения. К сожалению, полностью разобрать кулер без потери гарантии у вас не получится, поскольку один из крепежных винтов прикрыт гарантийной наклейкой, но отдельно кожух для очистки вентиляторов от пыли снять можно.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

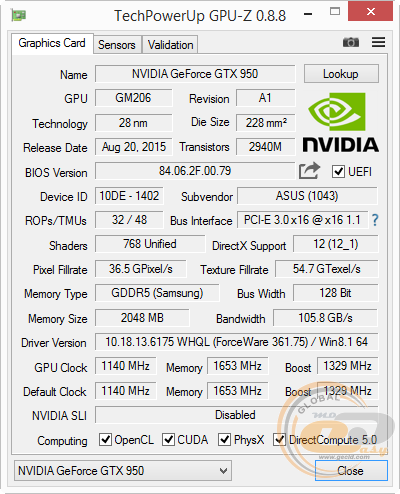

В основе новинки лежит графический чип NVIDIA GM206-250, который произведен по 28-нм техпроцессу. Он состоит из 768 ядер CUDA, 48 текстурных блоков и 32 блоков растеризации. По умолчанию в ASUS ECHELON-GTX950-O2G активен режим «Gaming», в котором базовая частота графического процессора увеличена с номинальных 1024 до 1140 МГц, а динамическая – с 1188 до 1329 МГц.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

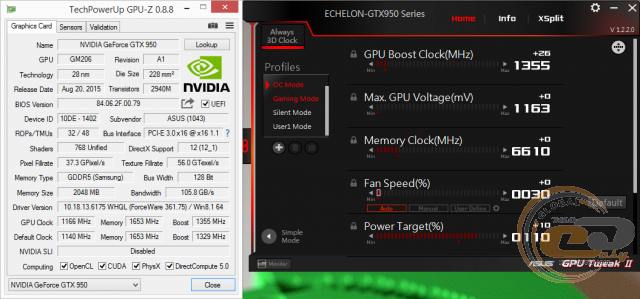

В утилите ASUS GPU Tweak II with XSplit Gamecaster также можно включить профиль «OC» со скоростями 1166 и 1355 МГц соответственно. Отметим, что тестирование проводилось именно в активном по умолчанию режиме «Gaming».

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

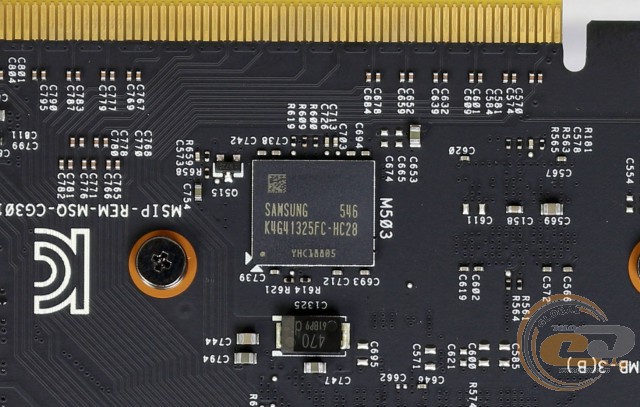

Память ASUS GeForce GTX 950 Echelon (ECHELON-GTX950-O2G), общим объемом 2 ГБ, набрана с помощью четырех чипов Samsung K4G41325FC-HC28 емкостью 4 Гбит каждый. Согласно документации, их номинальная эффективная частота составляет 7000 МГц, однако в нашем случае она была понижена до 6610 МГц, что позволяет надеяться на их хороший разгонный потенциал. Обмен данными между графическим ядром и памятью осуществляется через 128-битную шину, которая способна пропускать 105,8 ГБ информации за секунду.

Система охлаждения

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

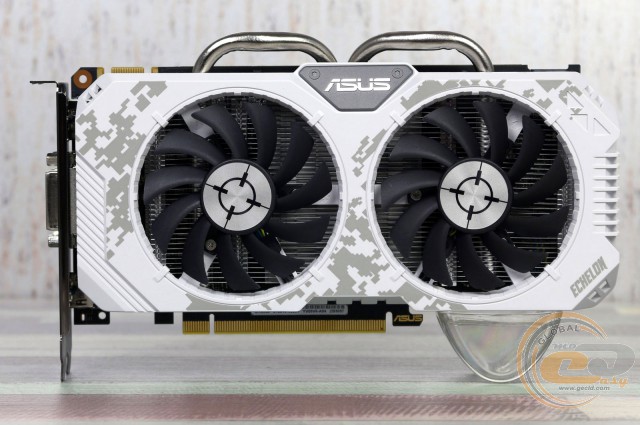

Видеокарта ASUS Echelon GeForce GTX 950 с установленной системой охлаждения DirectCU II занимает два слота расширения и имеет общую длину 220 мм согласно официальному сайту (235 мм согласно измерениям в нашей тестовой лаборатории).

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

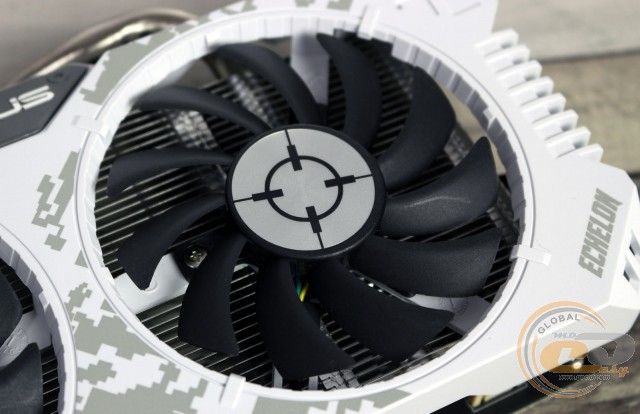

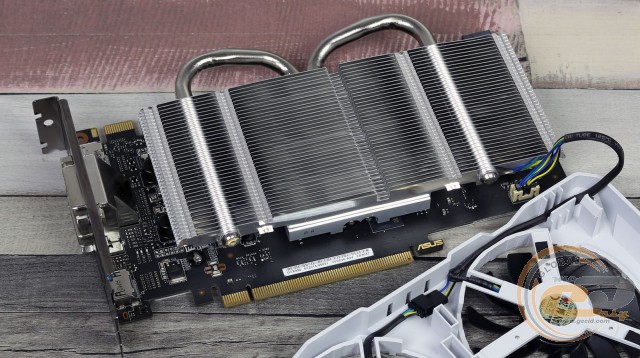

Охладитель состоит из массивного радиатора, в конструкции которого применяются 38 продольно расположенных алюминиевых пластин, двух 75-мм вентиляторов, а также пластикового кожуха, накрывающего всю конструкцию сверху.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

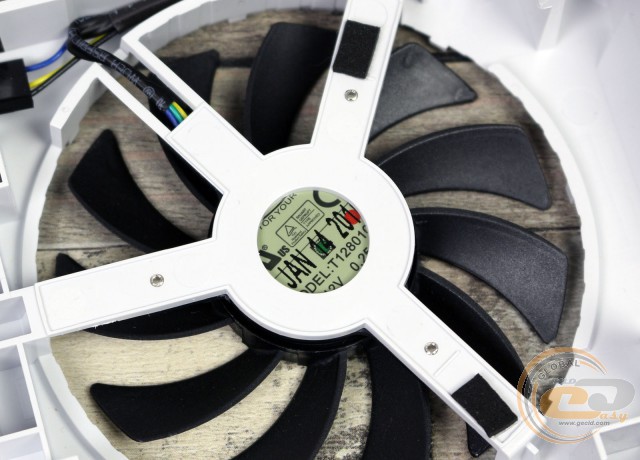

Сами вертушки изготовлены компанией Everflow, однако полное их название разглядеть сложно. Компания ASUS заявляет, что они построены на надежном и долговечном двойном шарикоподшипнике. Номинальное напряжение их работы составляет 12 В, а сила тока – 0,25 А, что дает итоговую мощность на уровне 3 Вт.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

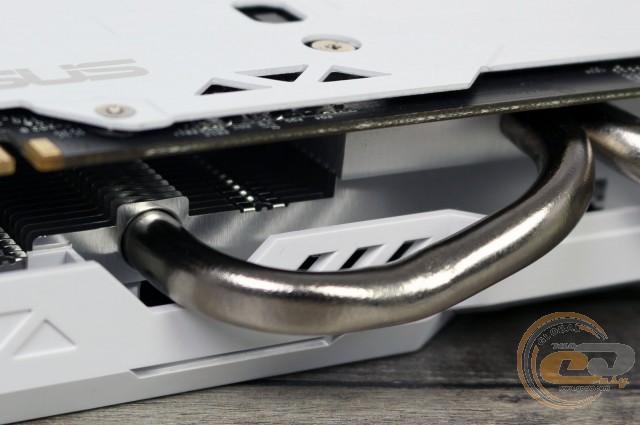

Для равномерного распределения тепла по всей площади радиатора применяются две медные тепловые трубки диаметром 8 мм, которые напрямую контактируют с поверхностью графического процессора. Ребра радиатора и тепловые трубки покрыты слоем никеля, который призван снизить падение эффективности СО в процессе эксплуатации, вызванное окислением металлов. Также выделим тот факт, что ребра радиатора насажены на тепловые трубки без использования припоя.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

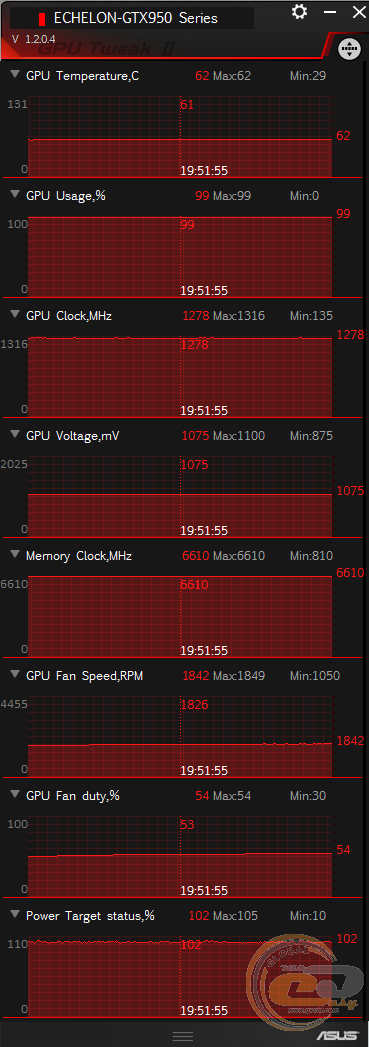

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 62°С, а кулер, судя по показаниям мониторинга, работал при этом на 53% от своей максимальной мощности. Уровень шума при этом был тихим.

Для сравнения, кулер адаптера ASUS GeForce GTX 950 (GTX950-OC-2GD5), который имеет более простую конструкцию без тепловых трубок, показал в аналогичном режиме 67°С, однако частота GPU при этом составила 1190 МГц, а скорость вращения лопастей – 62% от максимальной.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

В режиме максимальной скорости вращения вентиляторов температура GPU снизилась до 54°С. Издаваемый при этом шум достиг среднего уровня, но все еще был вполне пригодным для использования. В аналогичном режиме кулер упомянутой выше модели смог удержать температуру графического процессора на отметке 59°С.

ASUS Echelon GeForce GTX 950 (ECHELON-GTX950-O2G)

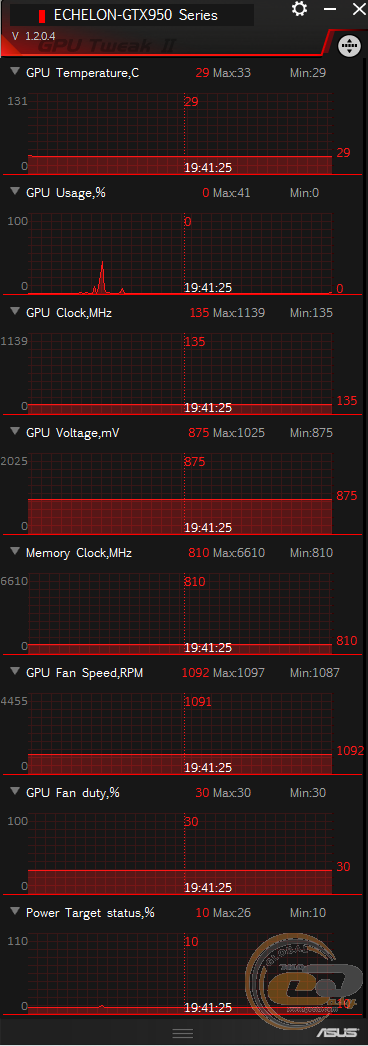

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, что приводит к уменьшению их энергопотребления и тепловыделения. В таком режиме температура GPU не превышает 29°С.

В целом кулер тестируемой модели показал себя просто отлично, обеспечив хорошее соотношение между эффективностью работы и уровнем шума. Некоторым пользователям может не хватить лишь технологии 0dB FAN, которая присутствует в моделях серии ASUS STRIX и позволяет видеокарте быть абсолютно бесшумной в режиме простоя.
