Обзор и тестирование видеокарты ASUS Radeon HD 7770 DirectCU TOP

Видеокарта ASUS Radeon HD 7770 DirectCU TOP является логическим продолжением уже рассмотренной нами ранее версии ASUS Radeon HD 7770 DirectCU. Основными отличиями модели с индексом TOP является усиленная система питания и более высокий уровень заводского разгона. Предлагаем перейти непосредственно к обзору и выяснить на какую именно видеокарту, из двух версий, стоит обратить внимание потенциальным покупателям, и какие именно преимущества дает усиленная система питания.

ASUS Radeon HD 7770 DirectCU TOP

Спецификация видеокарты ASUS Radeon HD 7770 DirectCU TOP:

Модель

ASUS Radeon HD 7770 DirectCU TOP (ASUS HD7770-DCT-1GD5 GPU 1170 МГц)

Графическое ядро

AMD Radeon HD 7770 GHz Edition

 (Cape Verde)

Количество универсальных шейдерных процессоров

640 унифицированных

Поддерживаемые API

Microsoft DirectX 11.1, OpenGL 4.2

Частота графического ядра, МГц

1170

Частота памяти (эффективная), МГц

1150 (4600)

Объём памяти, МБ

1024

Тип памяти

GDDR5

Ширина шины памяти, бит

128

Тип шины

PCI Express 3.0 x16

Максимальное разрешение

До 2560x1600 – DVI

До 2048x1536 - VGA (через переходник)

До 4096x2160 - DisplayPort

Интерфейсы вывода изображения

DVI-I

DVI-D

HDMI

DisplayPort

Поддержка HDCP и декодирования HD-видео

Есть

Минимальные требования к блоку питания, Вт

450

Размеры, мм

225 х 125

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU.

Сайт производителя

ASUS

Все цены на Asus+HD7770-DCT-1GD5

ASUS Radeon HD 7770 DirectCU TOP является существенно доработанной версией «референсной» AMD Radeon HD 7770. Как графическое ядро, так и видеопамять, подверглись заводскому разгону и функционируют на повышенных частотах. Так графическое ядро, вместо рекомендованных 1000 МГц, функционирует на 1170 МГц, а видеопамять вместо 4500 МГц разогнана до 4600 МГц. Также существенно доработана элементная база видеокарты и установлена альтернативная система охлаждения.

Упаковка и комплектация

ASUS Radeon HD 7770 DirectCU TOP

Видеокарта ASUS Radeon HD 7770 DirectCU TOP поставляется в относительно небольшой упаковке, выполненной из плотного картона и украшенной цветной полиграфией. На лицевой стороне отмечена принадлежность продукта к линейке TOP, поддержка Windows 8, а также указан объем и тип используемой видеопамяти и наличие утилиты GPU Tweak в комплекте поставки. Отдельно отмечено использование СО DirectCU и цифровой системы питания DIGI+VRM, что должно положительно сказаться на разгонном потенциале видеокарты.

ASUS Radeon HD 7770 DirectCU TOP

Обратная сторона коробки отведена под более подробное описание преимуществ фирменной системы охлаждения, цифровой системы питания, а также утилиты GPU Tweak. Рядом расположено схематическое изображение интерфейсной панели. Список системных требований к компьютеру, в который планируется установка ASUS Radeon HD 7770 DirectCU TOP, расположен на одной из боковых сторон коробки и, исходя из рекомендаций, блок питания в таком ПК должен обладать мощностью не менее 450 Вт.

ASUS Radeon HD 7770 DirectCU TOP

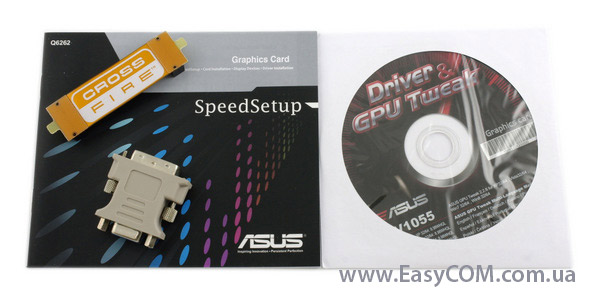

В коробке с ASUS Radeon HD 7770 DirectCU TOP, помимо стандартной документации и диска с ПО, мы обнаружили переходник с DVI на VGA и мостик CrossFireX. Подобный комплект поставки является вполне достаточным, а если учитывать относительно низкую стоимость видеокарты, то компания ASUS и вовсе заслуживает отдельной благодарности за заботу о покупателе.

ASUS Radeon HD 7770 DirectCU TOP

Для вывода изображения на видеокарте ASUS Radeon HD 7770 DirectCU TOP предусмотрен следующий набор интерфейсов:

  • 1x DVI-I;
  • 1x DVI-D;
  • 1х HDMI;
  • 1x DisplayPort.

Подобную компоновку видеовыходов можно смело назвать одной из самых оптимальных. Одним из неоспоримых ее преимуществ является отсутствие необходимости в каких-либо переходниках для подключения цифровых мониторов, что, согласитесь, очень удобно.

Поддерживаются следующие разрешения:

  • Цифровое - до 4096x2160;
  • Аналоговое - до 2048x1536.

Внешний вид и элементная база

ASUS Radeon HD 7770 DirectCU TOP

Несмотря на то, что размеры и общий дизайн печатной платы видеокарты ASUS Radeon HD 7770 DirectCU TOP не отличаются от эталонного варианта, предложенного инженерами AMD, в данном случае мы имеем дело с более качественными компонентами, усиленной системой питания, а также совершено другим ШИМ-контроллером.

ASUS Radeon HD 7770 DirectCU TOP

ASUS Radeon HD 7770 DirectCU TOP

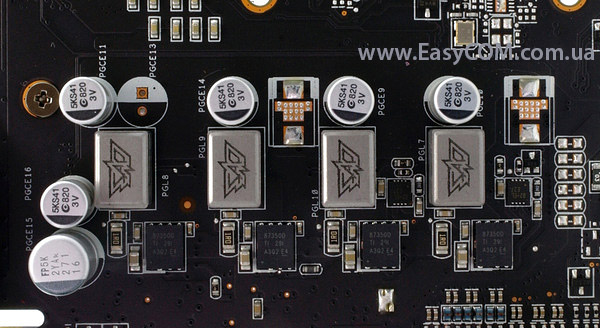

Система стабилизации питания основных узлов видеокарты выполнена по схеме 4+2+1 фаза (для GPU, чипов памяти и PLL соответственно). Во всех цепях питания используются исключительно твердотельные конденсаторы и дроссели с ферритовым сердечником. Напомним, что система питания эталонной AMD Radeon HD 7770 выполнена по схеме 3+1+1. Таким образом, мы видим по одной добавленной фазе в цепях питания GPU и видеопамяти, что в теории должно положительно повлиять на разгонный потенциал.

ASUS Radeon HD 7770 DirectCU TOP

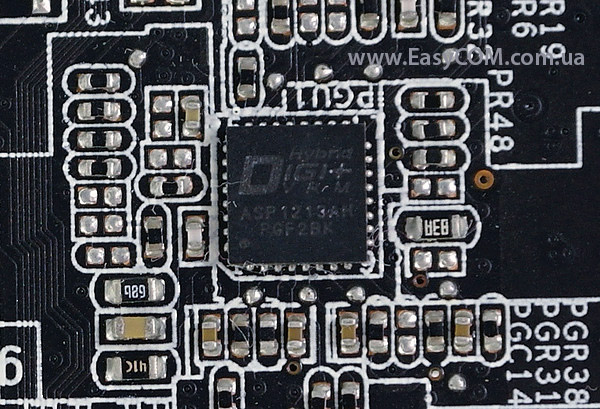

В качестве ШИМ-контроллера используется микросхема Digi+VRM ASP 1213AH. По «доброй» традиции по контроллерам видеокарт ASUS с подобной маркировкой какая-либо техническая документация в свободном доступе отсутствует.

ASUS Radeon HD 7770 DirectCU TOP

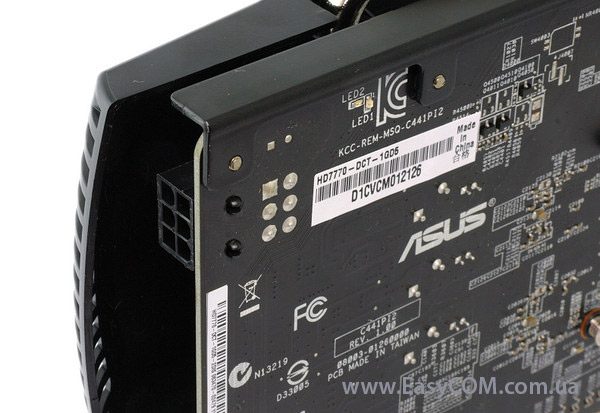

Помимо шины PCI Express, питание видеокарты обеспечивается через один дополнительный шестиконтактный разъем на правой стороне видеокарты. Из-за близкого его расположения к СО, для отключения кабеля питания придется воспользоваться каким-либо подручным инструментом.

ASUS Radeon HD 7770 DirectCU TOP

Видеокарта ASUS Radeon HD 7770 DirectCU TOP оснащена разъёмом для подключения мостика CrossFireX, который позволит объединять два подобных ускорителя для совместного расчета графических эффектов

ASUS Radeon HD 7770 DirectCU TOP

Обратная сторона платы, за исключением ШИМ-контроллера и нескольких элементов системы питания, практически лишена значимых компонентов.

ASUS Radeon HD 7770 DirectCU TOP

В основе ASUS Radeon HD 7770 DirectCU TOP лежит выполненное по нормам 28-нм техпроцесса графическое ядро Cape Verde, которое имеет в своем распоряжении 640 универсальных шейдерных конвейеров. Частота работы графического ядра, как мы уже упоминали, была повышена на 17% и составляет 1170 МГц. Обмен данными между графическим ядром и памятью осуществляется через 128-битную шину.

ASUS Radeon HD 7770 DirectCU TOP

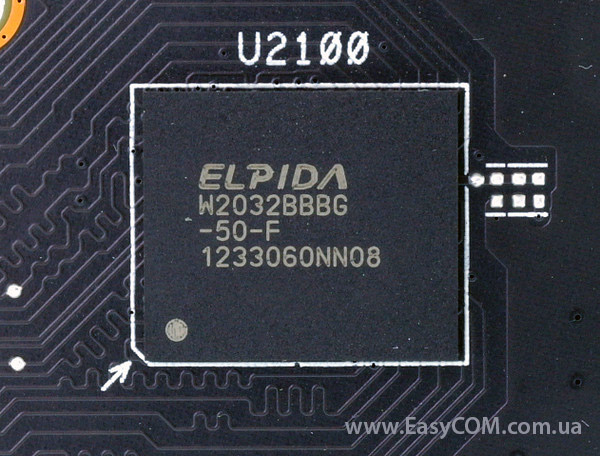

Память видеокарты набрана с помощью четырех чипов по 256 МБ каждый производства компании Elpida. Они имеют маркировку W2032BBBG и номинальную рабочую частоту 5000 МГц, что позволяет надеяться на хороший разгон относительно заводских 4600 МГц.

Система охлаждения

ASUS Radeon HD 7770 DirectCU TOP

Видеокарта с установленной системой охлаждения DirectCU занимает два слота расширения и имеет общую длину 225 мм.

ASUS Radeon HD 7770 DirectCU TOP

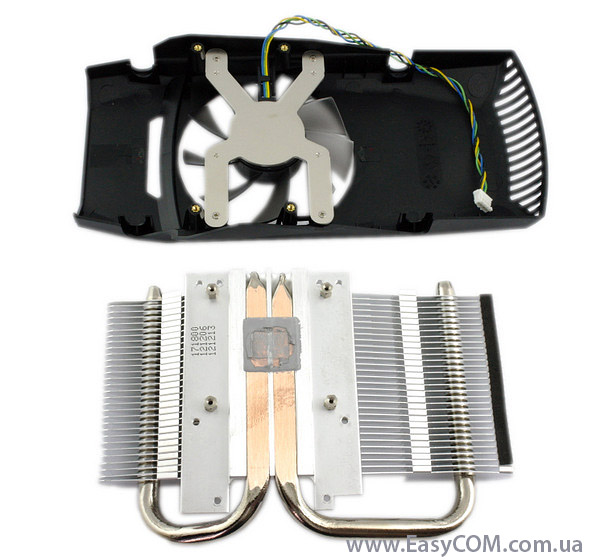

Охладитель состоит из достаточно компактного радиатора, в конструкции которого применяются 30 алюминиевых никелированных пластин, и одного вентилятора с диаметром крыльчатки 74 мм, закрепленного на кожухе, который накрывает всю конструкцию сверху.

ASUS Radeon HD 7770 DirectCU TOP

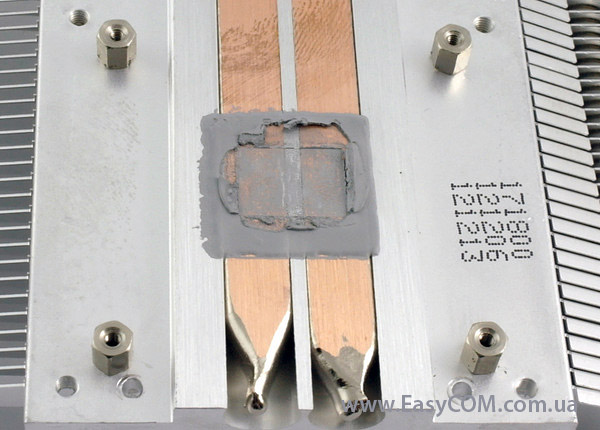

Для равномерного распределения тепла по всей площади радиатора применяются две медные тепловые трубки диаметром 8 мм. Отметим, что ребра радиатора и тепловые трубки покрыты слоем никеля, который призван снизить падение эффективности СО в процессе эксплуатации, вызванное окислением меди. Стандартно для последних СО от ASUS, применяется схема непосредственного контакта тепловых трубок с графическим кристаллом через небольшой слой термопасты. Основная система охлаждения, к сожалению, не контактирует напрямую ни с силовыми элементами модуля стабилизации питания, ни с чипами памяти. Дополнительные элементы охлаждения также отсутствуют.

ASUS Radeon HD 7770 DirectCU TOP

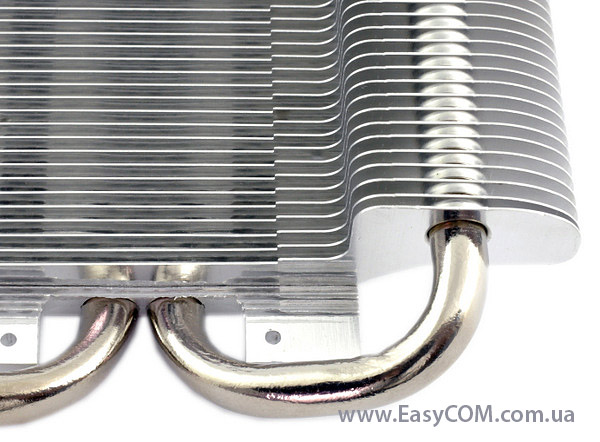

Несмотря на то, что отсутствие припоя между тепловыми трубками и ребрами радиатора может снизить эффективность теплообмена, ребра просто плотно посажены на тепловые трубки.

ASUS Radeon HD 7770 DirectCU TOP

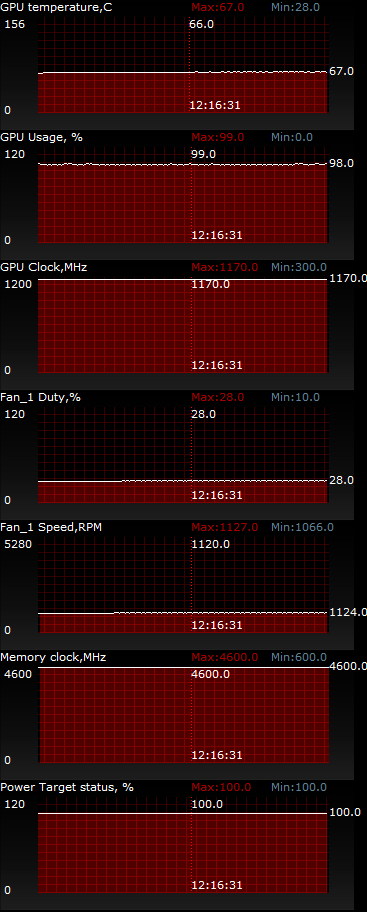

При автоматическом регулировании скорости вращения вентилятора, в режиме максимальной нагрузки графическое ядро нагрелось до 67 градусов, а кулер, судя по показаниям мониторинга, работал при этом всего на 28% от своей максимальной мощности.

ASUS Radeon HD 7770 DirectCU TOP

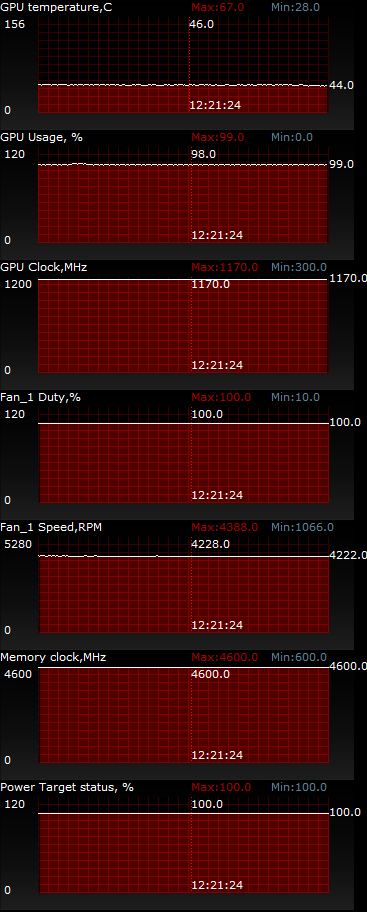

В режиме максимальной скорости вращения вентилятора температура GPU опускается до 44 градусов. При этом уровень шума можно охарактеризовать как «достаточно высокий».

ASUS Radeon HD 7770 DirectCU TOP

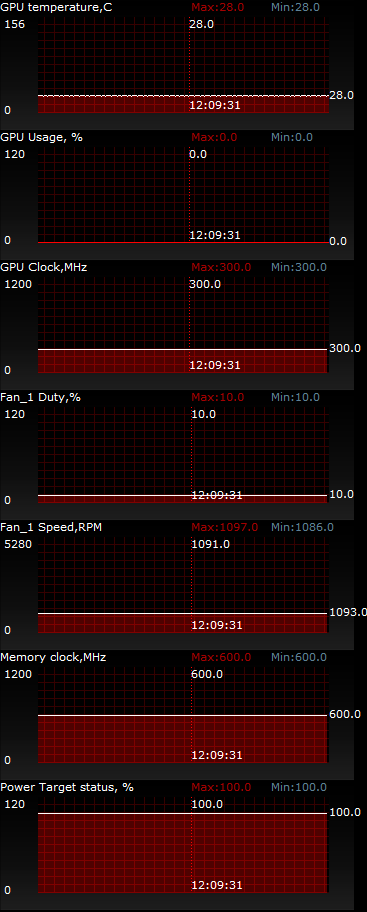

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить энергопотребление и тепловыделение видеокарты. В таком режиме температура GPU не превышает 28 градусов.
