Обзор и тестирование видеокарты ASUS ROG Matrix Platinum GTX 980 Ti

При выборе топовой видеокарты для высокоуровневой игровой системы либо оверклокерских экспериментов вопрос цены зачастую отходит на второй план, поскольку пользователи готовы ради отличной производительности потратить существенную для большинства сумму денег и не хотят идти на какие-либо компромиссы.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Видеокарта ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING) является именно таким решением, которое соединило в себе практически все наработки компании ASUS в производстве видеокарт для получения максимального эффекта. На момент подготовки обзора данная модель является одной из самых дорогих в линейке компании, за исключением модификаций NVIDIA GeForce GTX TITAN X и еще двух версий NVIDIA GeForce GTX 980 Ti, которые мы упомянем немного позже в качестве альтернативы. Чем же обусловлена такая стоимость, и оправдывает ли ее конечный продукт. Давайте разбираться.

Спецификация видеокарты ASUS MATRIX-GTX980TI-P-6GD5-GAMING:

Модель

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Графическое ядро

NVIDIA GM200-310 (Maxwell)

Количество CUDA-ядер

2816

Номинальная / динамическая частота графического ядра, МГц

«Gaming»

1190 / 1291

«OC»

1216 / 1317

Частота памяти (эффективная), МГц

1800 (7200)

Объем памяти, ГБ

6

Тип памяти

GDDR5

Ширина шины памяти, бит

384

Пропускная способность памяти, ГБ/с

345,6

Тип шины

PCI Express 3.0 x16

Интерфейсы вывода изображения

1 x DVI-I

1 x HDMI 2.0

3 x DisplayPort

Минимальная мощность блока питания, Вт

600

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

295,2 x 138,2 x 50,9 (308 х 150)

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU

Сайт производителя

ASUS

Упаковка и комплектация

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Видеокарта поставляется в соответствующей своему флагманскому статусу крупной коробке, выполненной из плотного картона и украшенной лаконичной и стильной полиграфией с логотипом линейки ASUS ROG. В ее конструкции используется откидывающаяся крышка и ручка для более удобной переноски.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

На обратной стороне откидывающейся крышки, под которой находится небольшое смотровое окно, расположено описание основных достоинств ASUS ROG Matrix Platinum GTX 980 Ti:

  • ASUS AUTO-EXTREME c Super Alloy Power II – данная модель создана на полностью автоматизированной линии, что гарантирует стабильно высокое качество и обеспечивает отказ от агрессивных химических веществ в процессе производства. К тому же в ее основе используется качественная элементная база (Super Alloy Power II), позволяющая еще больше повысить надежность работы новинки.

Пример работы LED-подсветки на видеокарте ASUS ROG Matrix Platinum GTX 980 Ti

  • ROG Color Indicator – любители моддинга должны по достоинству оценить логотип серии ASUS ROG на боковой стороне видеокарты, который оснащен LED-подсветкой, изменяющей свой цвет в зависимости от нагрузки.
  • Memory Defroster – позволяет прогреть микросхемы видеопамяти для повышения стабильности работы в условиях очень низких температур, возникающих при использовании систем на базе жидкого азота.
  • Safe Mode – позволяет исправить последствия неудачного разгона путем возврата к изначальным настройкам BIOS видеокарты.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

На обратной стороне упоминается техническая спецификация, некоторые преимущества ASUS MATRIX-GTX980TI-P-6GD5-GAMING и список системных требований. Исходя из рекомендаций, блок питания в системе должен обладать мощностью не менее 600 Вт и выдавать минимум 42 А по линии +12В. Также тестируемая модель требует подключения двух 8-контактных кабелей PCIe.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

В комплекте с графическим адаптером мы обнаружили стандартную документацию, инвайт-код для получения подарков в игре World of Warships (крейсер «Диана» и 15 дней премиум-доступа), диск с ПО и пару переходников для питания.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Для вывода изображения на тестируемой модели используется эталонный набор интерфейсов:

  • 1 х DVI-I;
  • 1 х HDMI 2.0;
  • 3 х DisplayPort.

Поддерживаются следующие разрешения:

  • цифровое − до 5120 x 3200;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Модель ASUS ROG Matrix Platinum GTX 980 Ti выполнена на оригинальной печатной плате черного цвета с эталонным принципом компоновки. Внешне плата очень похожа на используемую в ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING. Другая фирменная модификация NVIDIA GeForce GTX 980 Ti, ASUS POSEIDON-GTX980TI-P-6GD5, характеризуется заметно более компактными размерами.

Используемая элементная база соответствует фирменной концепции Super Alloy Power II и включает в себя исключительно высококачественные компоненты: твердотельные и тантал-полимерные конденсаторы, микросхемы IOR 3555M и дроссели с ферритовым сердечником. Это повышает стабильность и надежность работы графического адаптера в целом, а также продлевает срок его службы.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Столь крупные габариты печатной платы легко объясняются усиленной 12+2-фазной схемой, где 12 фаз отвечают за питание графического ядра, а 2 предназначены для подсистемы видеопамяти. Напомним, что питание эталонной NVIDIA GeForce GTX 980 Ti выполнено по 6+2-фазной схеме.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

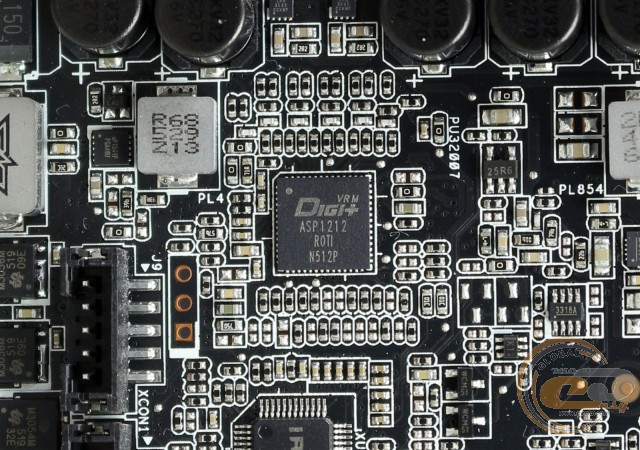

Подсистема питания ядра реализована на цифровом ШИМ-контроллере DIGI+ VRM ASP1212 производства компании International Rectifier, который обладает рядом защитных технологий: OVP (от перегрузки по напряжению), UVP (от пониженного напряжения), OCP (от перегрузки по току) и OTP (от повышенной температуры). Поскольку он обеспечивает поддержку максимум восьми фаз, то в данном случае используется принцип удвоения.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

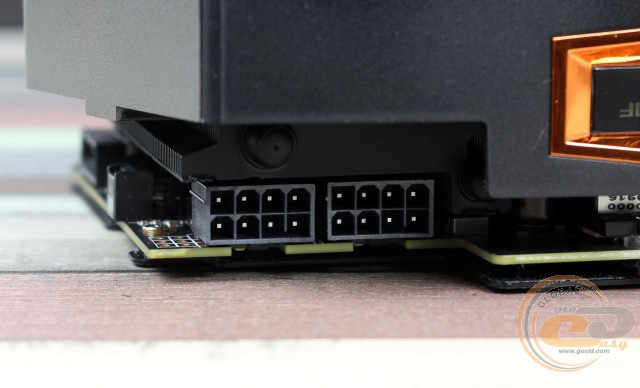

Для питания тестируемого графического адаптера доступен слот PCI Express x16 и два 8-контактных разъема PCIe, расположенных на боковой стороне платы. В свою очередь эталонная версия обходится только одним усиленным 8-контактным и одним 6-контактным разъемом.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

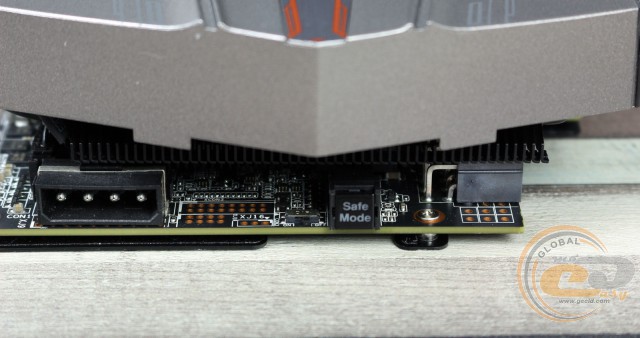

Отдельно отметим 4-контактный разъем дополнительного питания, который необходим для корректной работы упомянутой технологии Memory Defroster, а также кнопку активации режима «Safe Mode».

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

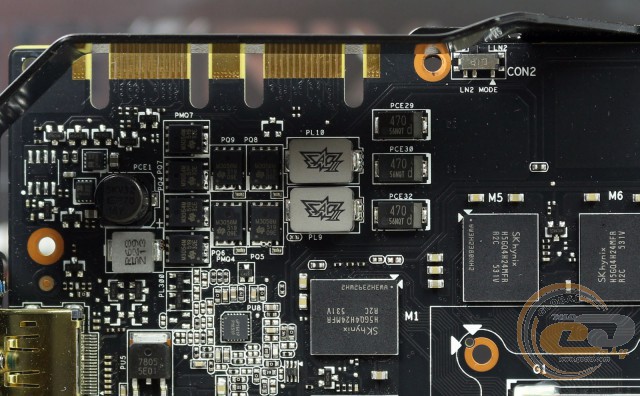

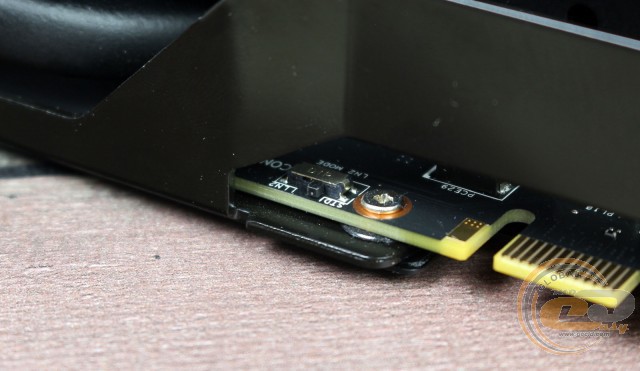

На верхней стороне печатной платы находится переключатель режима «LN2», который предусмотрен для экстремального разгона. Он снимает все ограничения на повышение параметров видеоадаптера, что позволяет на свой страх и риск достигать более высоких результатов.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

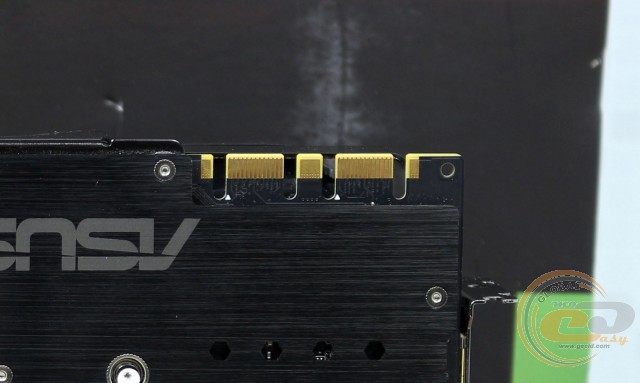

Для обеспечения работы технологии NVIDIA SLI используются два коннектора для подключения соответствующих мостиков, которые позволяют объединять до трех видеоускорителей для совместного расчета графических эффектов.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

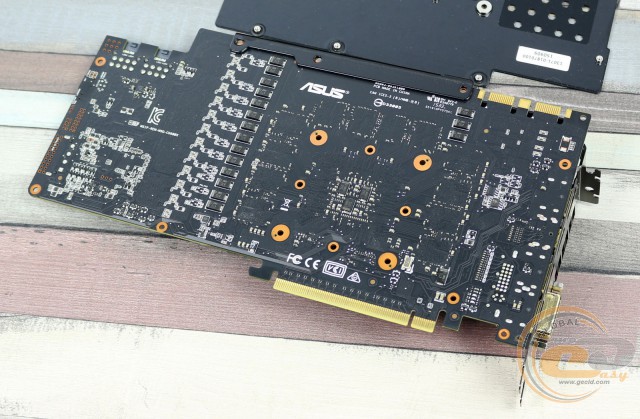

Обратная сторона ASUS MATRIX-GTX980TI-P-6GD5-GAMING, изначально прикрытая опорной пластиной, примечательна рядом электрических компонентов, включая упомянутые выше тантал-полимерные конденсаторы.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

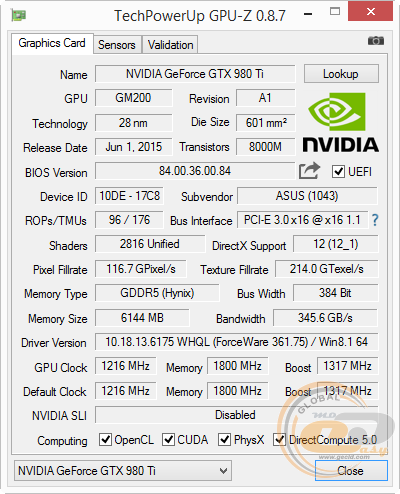

В основе тестируемой модели лежит GPU NVIDIA GM200-310 (Maxwell), произведенный по 28-нм техпроцессу. Он включает в себя 2816 ядер CUDA, 96 блоков растеризации и 176 текстурных блоков. По умолчанию в ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING) активен режим «OC», в котором базовая частота графического процессора увеличена с номинальных 1000 до 1216 МГц, а динамическая – с 1076 до 1317 МГц. В утилите ASUS GPU Tweak II with XSplit Gamecaster также можно включить профиль «Gaming» со скоростями 1190 и 1291 МГц соответственно.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

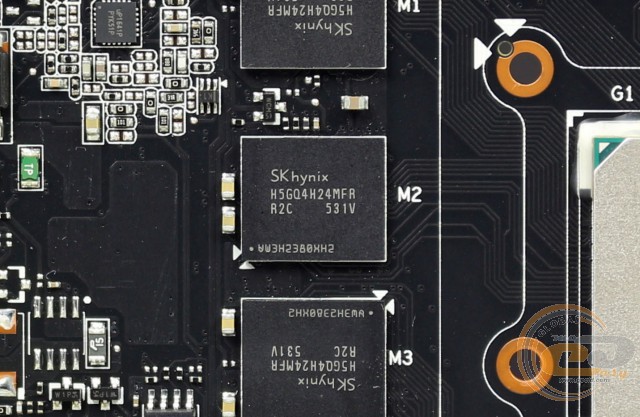

Память, общим объемом 6 ГБ, набрана с помощью 12 чипов SK hynix H5GQ4H24MFR-R2C емкостью 4 Гбит каждый. Согласно документации, их эффективная частота равна 7000 МГц, но в данном случае она была повышена до 7200 МГц. Обмен данными между графическим процессором и памятью осуществляется через 384-битную шину, которая способна пропускать 345,6 ГБ/с (эталонный показатель составляет 336,6 ГБ/с).

Система охлаждения

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Видеоускоритель с установленной фирменной системой охлаждения DirectCU II занимает два слота расширения и имеет общую длину 308 мм (согласно измерениям в нашей тестовой лаборатории).

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Охладитель состоит из достаточно крупного радиатора, в конструкции которого применяются 53 продольно расположенные алюминиевые пластины, двух вентиляторов с диаметром крыльчатки 94 мм и пластикового кожуха, который накрывает всю конструкцию сверху.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

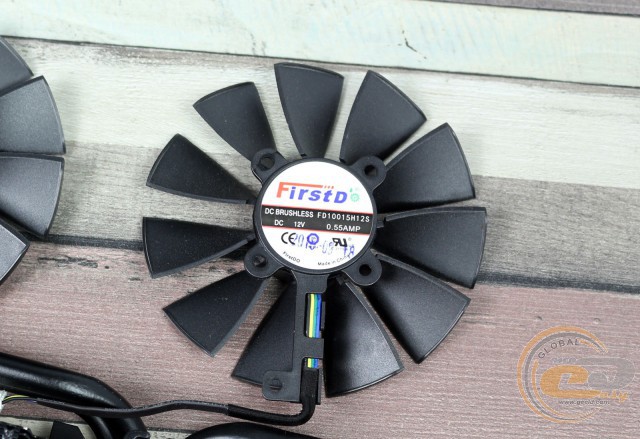

Непосредственно сами вертушки произведены компанией FirstDo и имеют маркировку «FD10015H12S». Судя по букве «S» в названии, они построены на подшипниках скольжения (Sleeve bearing). Номинальное напряжение их работы составляет 12 В, а сила тока – 0,55 А, что дает в итоге мощность в 6,6 Вт.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

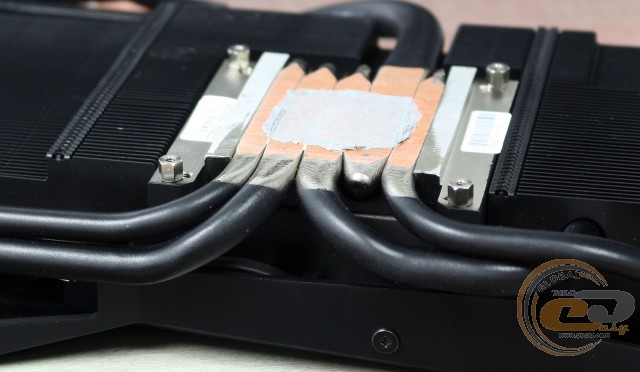

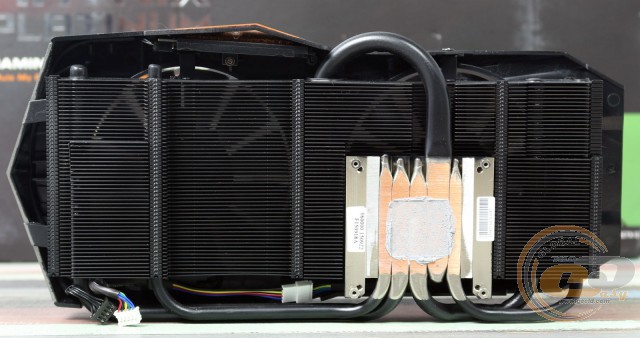

Для равномерного распределения тепла по всей площади радиатора применяются пять медных тепловых трубок диаметром 6-8-8-10-6 мм. Стандартно для кулеров DirectCU II используется схема их непосредственного контакта с поверхностью графического процессора через небольшой слой термопасты.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

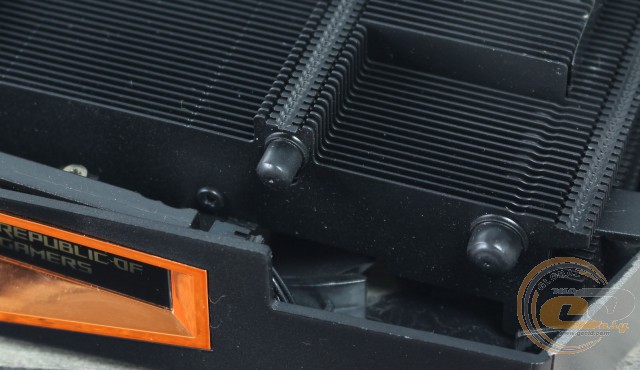

Для повышения эффективности теплообмена тепловые трубки надежно припаяны к ребрам алюминиевого радиатора и медному основанию. К тому же они не только покрыты слоем никеля для предотвращения окислительных процессов, но и окрашены в черный цвет для более эффектного внешнего вида.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

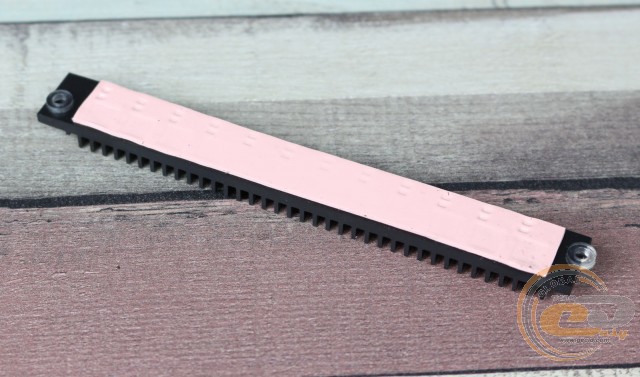

Для дополнительного охлаждения элементов подсистемы питания используется отдельный низкопрофильный радиатор с термоинтерфейсом на обратной стороне, а вот чипы памяти, к сожалению, лишены какого-либо дополнительного охлаждения.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

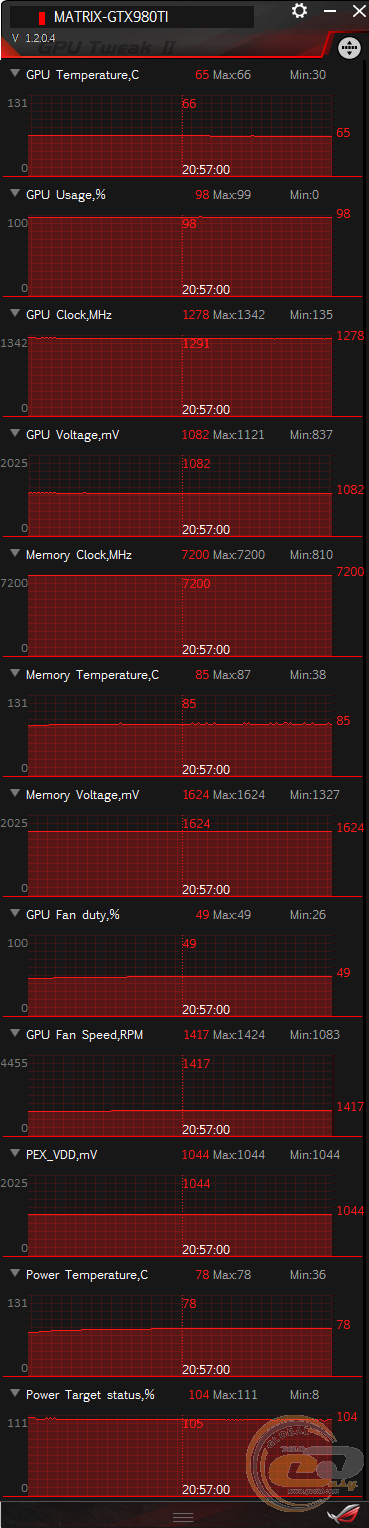

При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 65°С, а кулер, судя по показаниям мониторинга, работал на 49% от своей максимальной мощности. Издаваемый шум находился ниже среднего уровня, и он был едва различим на фоне других комплектующих системы.

Полученный результат является очень хорошим для моделей серии NVIDIA GeForce GTX 980 Ti. К примеру, гибридный кулер ASUS POSEIDON-GTX980TI-P-6GD5 в аналогичном режиме обеспечивает работу разогнанного до 1114 МГц графического процессора при температуре 80°С, а система охлаждения видеокарты ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING с тремя 88-мм вентиляторами удержала температуру разогнанного до 1216 МГц графического ядра на отметке 79°С.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

После принудительного увеличения скорости вращения вентиляторов до максимального уровня, температура GPU опустилась до 53°С. При этом заметно возрос и уровень шума, который превысил средний показатель и стал не очень комфортным для продолжительного использования.

Обозначенные выше внутренние конкуренты в аналогичном режиме смогли достичь лишь отметки 71°С. Напомним, что критическим для GPU NVIDIA GM200-310 считается показатель 92°С.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

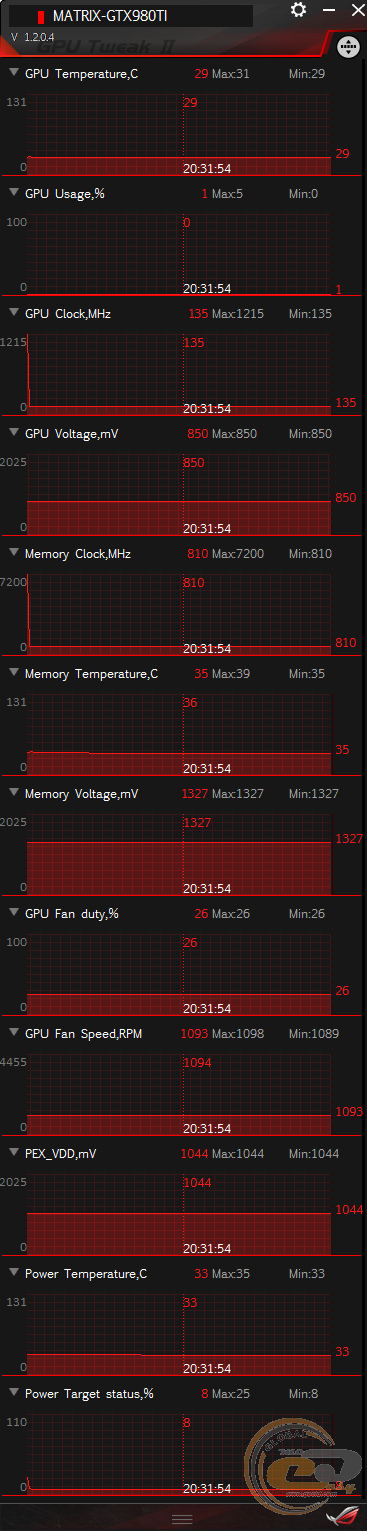

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить их энергопотребление и тепловыделение. В таком режиме температура GPU не превышала 29°С, а видеокарта работала абсолютно бесшумно.

В итоге фирменная система охлаждения DirectCU II проявила себя с наилучшей стороны, обеспечив не только очень комфортные температурные показатели, но и продемонстрировав низкий уровень шума при повседневном использовании.
