Обзор видеокарты ASUS Radeon HD 5870 MATRIX PLATINUM

Сегодня мы рассмотрим новую видеокарту ASUS Radeon HD 5870 MATRIX PLATINUM из семейства устройств Republic of Gamers производителя ASUS, которая была официально представлена в начале апреля этого года. Линейка продуктов с таким лозунгом уже хорошо знакома нашим постоянным читателям, в ней представлены одни из самых удачных оверклокерских решений от этой торговой марки. В таких устройствах особое внимание уделяется не только разгонному потенциалу, но и функциональной насыщенности продукта, а также дизайну системы охлаждения, хотя за всё это покупатель вынужден доплачивать. Отметим, что данное семейство повышает популярность бренда ASUS в среде оверклокеров и энтузиастов.

Итак ,сегмент рынка устройств для любителей разгона был пополнен еще одним решением, выполненным на очень перспективном и «топовом» на сегодня чипе AMD Radeon HD 5870. Оригинальный и эффективный подход к разработке новых видеокарт инженерами компании ASUS всегда привлекал внимание определенного круга пользователей. Главной особенностью всех моделей линейки MATRIX стало достижение максимально высоких частот при разгоне. Модель ASUS MATRIX 5870 P/2DIS/2GD5 тоже не стала исключением. Даже первый поверхностный взгляд на этот графический ускоритель выявляет множество отличий от эталонного решения, как в самой плате, так и в ее системе охлаждения.

ASUS Radeon HD 5870 MATRIX PLATINUM

Основные особенности видеокарты ASUS Radeon HD 5870 MATRIX PLATINUM:

  • Частота графического процессора увеличена до 900 МГц;
  • Система управления энергопотреблением Super Hybrid Engine;
  • iTracker2 – средство настройки таймингов видеопамяти и перепрошивки/восстановления BIOS видеокарты;
  • Экстремальный кулер с оригинальным вентилятором;
  • ProbeIt: удобное измерение напряжения на графическом процессоре, видеопамяти и шине PCI Express с помощью мультиметра.

ASUS MATRIX 5870 P/2DIS/2GD5

Начнем, как всегда, с таблицы спецификаций.

Спецификации:

Модель

ASUS MATRIX 5870 P/2DIS/2GD5

Графическое ядро

(AMD) ATI Radeon HD 5870 (RV870 «Cypress»)

Конвейера

1600 унифицированных потоковых

Поддерживаемые API

DirectX 11 (Shader Model 5.0)
OpenGL 3.1

Частота ядра, МГц

894

Объем (тип) памяти, МБ

2048 (GDDR5)

Частота памяти (эффективная), МГц

1200 (4800)

Шина памяти, бит

256

Стандарт шины

PCI Express X16 2.1

Выходы

1 x DVI-I (VGA через переходник)
1x HDMI (DVI-I через переходник)
1x DisplayPort

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта производителя GPU
- сайта поддержки

Сайт производителя

http://www.asus.ua/

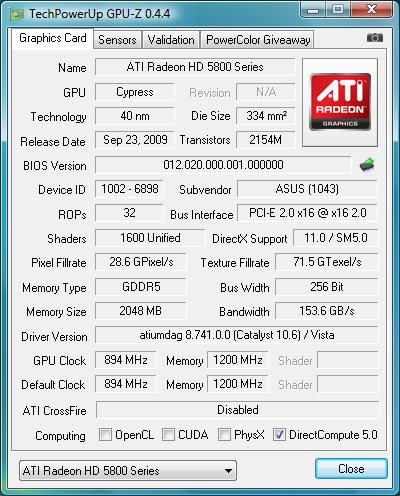

Из таблицы видны несколько отличий видеокарты ASUS MATRIX 5870 P/2DIS/2GD5 от эталонного образца. Разработчики компании ASUS обеспечили эту видеокарту заводским разгоном чипа до частоты в 894 МГц, при этом памяти стало 2 ГБ, но работает она на рекомендованных частотах. Так же здесь всего три выхода DVI-I, HDMI и DisplayPort. Еще один DVI-I и VGA порты обеспеченны за счет переходников.  Как повлияло на производительность увеличение частоты чипа и добавление еще одного гигабайта памяти GDDR 5, смогут нам показать только результаты тестирования в игровых приложениях и синтетических тестах.

ASUS Radeon HD 5870 MATRIX PLATINUM

Видеоускоритель поставляется в плотной коробке с традиционным для серии дизайном. Вверху виден логотип, подчеркивающий принадлежность данной видеокарты к линейке фирменных продуктов ROG (Republic of Gamers), предназначенных специально для геймеров и энтузиастов. Ниже выделено название видеокарты MATRIX 5870 PLATINUM и присутствует лозунг линейки «I Rule My Game!», что в переводе означает «Полный контроль над игрой!». Так же производитель не смог не упомянуть о повышенных частотах работы графического чипа. Указанные на коробке 900 МГц не совсем соответствуют действительности в 894 МГц, описанной в спецификации на сайте и проверенной нами в реальных тестах.

ASUS Radeon HD 5870 MATRIX PLATINUM

Новшества, примененные в видеоускорителе ASUS MATRIX 5870 P/2DIS/2GD5, более подробно описаны на внутренней стороне верхней крышки коробки.

ASUS Radeon HD 5870 MATRIX PLATINUM

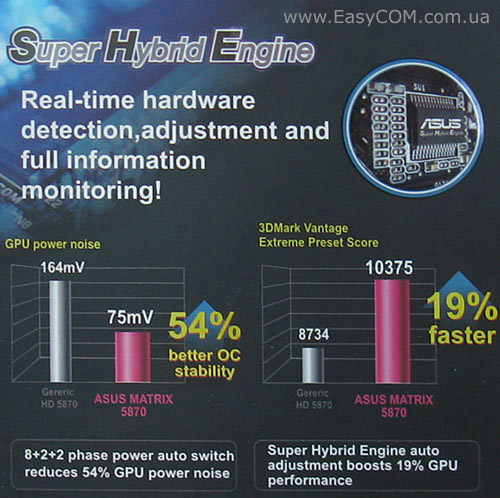

Super Hybrid Engine – система управления энергопотреблением, обеспечивает управление питанием в реальном времени и полный мониторинг частот и напряжений на компонентах видеокарты. Такие возможности появились благодаря использованию на этой плате специального чипа, который тоже приведен на изображении.  Эта технология должна повысить на 54% разгон и улучшить стабильность работы ускорителя.

ASUS Radeon HD 5870 MATRIX PLATINUM

iTracker2 помогает настроить тайминги видеопамяти и перепрошить или восстановить BIOS видеокарты. Программная утилита iTracker2 может похвастаться достойным функционалам и рядом реализованных только в ней возможностей, но об этом мы расскажем немного ниже.

ASUS Radeon HD 5870 MATRIX PLATINUM

За счет специальной конструкции системы охлаждения Extreme Cooler, обеспечивается на 22% более качественный отвод тепла от элементов видеокарты, что позволяет уменьшить ее нагрев в среднем на 13%.

В верхней части видеокарты, на ее торце, расположена подсвечиваемая различными цветами, в зависимости от загруженности видеокарты, надпись MATRIX. Такая интересная надстройка над платой видеокарты обеспечивает мониторинг нагрузки на ускоритель в реальном времени.

ASUS Radeon HD 5870 MATRIX PLATINUM

С обратной стороны коробки можно выделить описание еще двух особенностей данной модели.

ASUS Radeon HD 5870 MATRIX PLATINUM

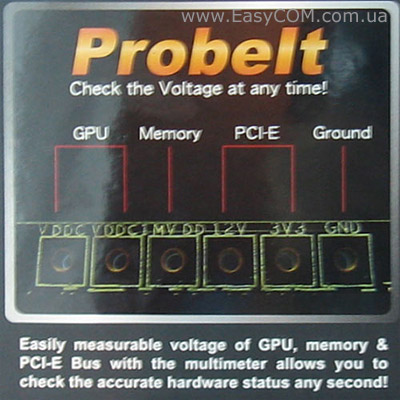

ProbeIt – небольшая площадка с группой контактов, которые выведены в удобное для измерения напряжения место. Она обеспечивает возможность замера вольтметром напряжения на GPU видеокарты, чипах памяти и в линии питания PCI-E.

ASUS Radeon HD 5870 MATRIX PLATINUM

Рядом подчеркнута поддержка технологии AMD Eyefinity с выводом изображения на три дисплея одновременно. В такой конфигурации 2 ГБ памяти явно окажутся не лишними.

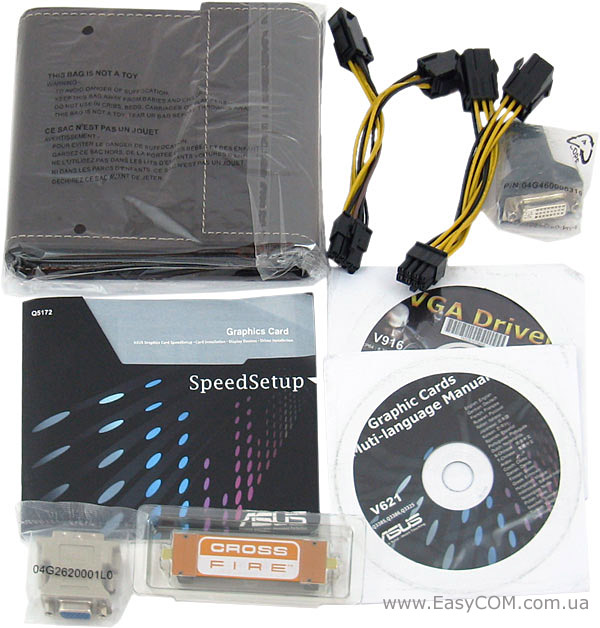

Комплект поставки ASUS MATRIX 5870 P/2DIS/2GD5 вполне достойный:

ASUS Radeon HD 5870 MATRIX PLATINUM

  • Два переходника с двух 6-контактных разъемов питания видеокарты  на  8-контактный разъем питания видеокарты;
  • Мостик CrossFire;
  • Диск с драйверами и утилитами;
  • Диск с инструкциями на разных языках;
  • Краткая инструкция по установке видеокарты;
  • Переходник с HDMI на DVI;
  • Переходник с DVI на VGA;
  • Фирменная папка для компакт дисков.

ASUS Radeon HD 5870 MATRIX PLATINUM

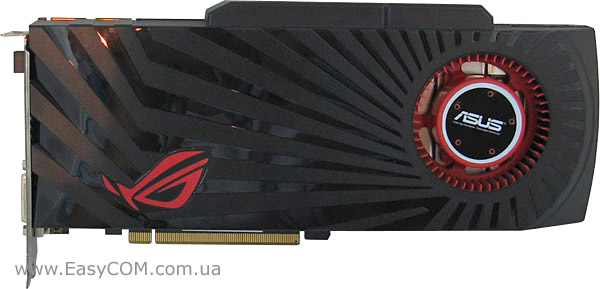

Дизайн самой видеокарты тоже отличается оригинальностью. В нижней части можно видеть фирменный логотип серии ROG (Republic of Gamers), а на самой турбине надпись ASUS. Немного увеличивает высоту видеокарты дополнительный блок, отвечающий за изменение в зависимости от нагрузки цвета надписи «MATRIX».

Видеокарта ASUS MATRIX 5870 P/2DIS/2GD5 на 0,5 дюймов больше эталонного образца, ее длина составляет 11,5 дюймов. Такие габариты могут создать некоторые проблемы при ее установке в большинство обычных корпусов, но, наверняка, настоящие геймеры и энтузиасты используют более просторные модели.

ASUS Radeon HD 5870 MATRIX PLATINUM

Для повышения общей производительности видеосистемы на данной видеокарте предусмотрена возможность ее подключение в режимах CrossFireX совместно с другими аналогичными моделями видеоускорителей. Это возможно благодаря двум разъемам для мостиков CrossFire, которые находятся в верхней части видеокарты.

Второй гигабайт памяти GDDR5 и дополнительные чипы управления, как питанием видеокарты, так и основными ее частотами, потребовали установки двух восьмиконтактных разъемов дополнительного питания. Напомним, что 1-гигабайтная эталонная версия ускорителя на Radeon HD 5870 требовала подключение двух шестиконтактных разъемов.

ASUS Radeon HD 5870 MATRIX PLATINUM

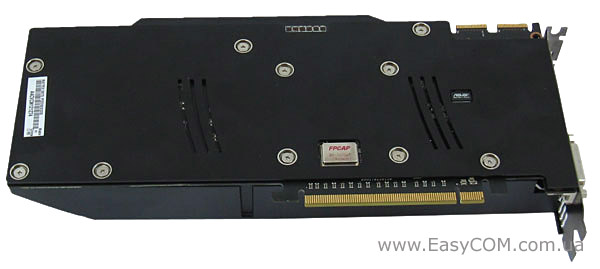

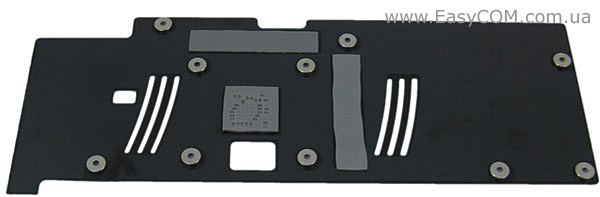

Обратная сторона ускорителя, кроме некоторых элементов платы, с вырезанными под них отверстиями, полностью скрыта под металлической пластиной. Она обеспечивает увеличение жесткости всей конструкции и способствует более надежному креплению системы охлаждения.

ASUS Radeon HD 5870 MATRIX PLATINUM

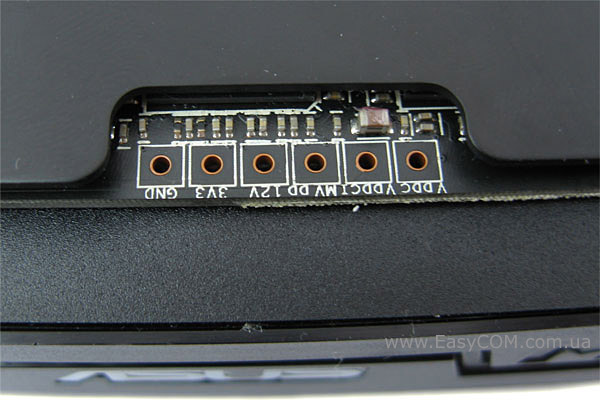

На обратной стороне в верхней ее части можно увидеть небольшую контактную площадку – ProbeIt. Она, как уже было отмечено, обеспечивает возможность замера вольтметром напряжения на GPU видеокарты, чипах памяти и в линии питания PCI-E.

ASUS Radeon HD 5870 MATRIX PLATINUM

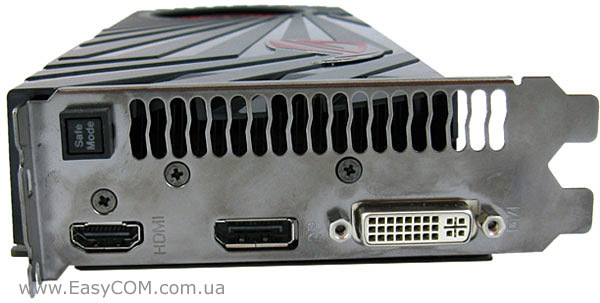

Благодаря двухслотовому дизайну системы охлаждения на задней панели ускорителя поместились три разъема подключения дисплея (DVI-I, HDMI, DisplayPort) и кнопка «SafeMode» возврата/сброса к заводским настройкам BIOS видеокарты. Здесь же есть достаточно большая решетка отвода горячего воздуха из корпуса.

ASUS Radeon HD 5870 MATRIX PLATINUM

ASUS Radeon HD 5870 MATRIX PLATINUM

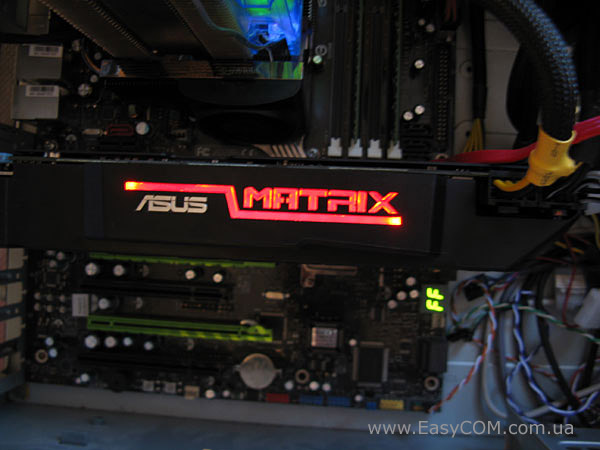

В открытом корпусе очень привлекательно выглядит верхнее ребро видеоускорителя. Здесь разместилась надстройка с подчеркнутой надписью MATRIX. Разработчики компании ASUS обеспечили ее плавным изменением цвета, от салатового до красного. В промежутках можно увидеть голубой, синий и фиолетовый цвета. Подсветка надписи меняется в зависимости от нагрузки на видеоускоритель или в зависимости от выбранного скоростного профиля в программе ASUS iTracker 2.

ASUS Radeon HD 5870 MATRIX PLATINUM

На лицевой стороне печатной платы можно выделить центральный чип GPU и окружающую его половину чипов видеопамяти. Здесь же находятся все элементы системы питания GPU и памяти ускорителя.

ASUS Radeon HD 5870 MATRIX PLATINUM

Потенциал разгона видеокарты зависит не только от характеристик графического процессора и видеопамяти, но и от качества реализации подсистемы питания, характеристики которой для ASUS Radeon HD 5870 MATRIX PLATINUM таковы:

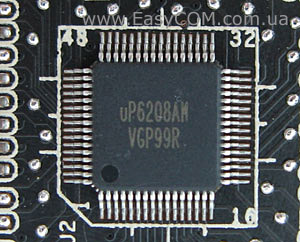

  • питание GPU (Vgpu) - контроллер uPI Semiconductor uP6208AM, 8 фаз;

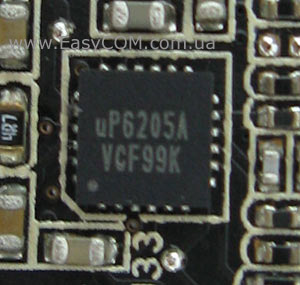

  • питание видеопамяти (Vmem) - контроллер uPI Semiconductor uP6205A, 2 фазы;
  • питание контроллера памяти (Vddci) - контроллер uPI Semiconductor uP6205A, 2 фазы.

ASUS Radeon HD 5870 MATRIX PLATINUM

Поддержка софт-вольтмода (через шину I2C) для Vgpu реализована в самом контроллере uP6208AM, а для Vmem и Vddci - через микросхему с маркировкой "S11", регулирующую напряжение через обратную связь контроллеров uP6205A.

ASUS Radeon HD 5870 MATRIX PLATINUM

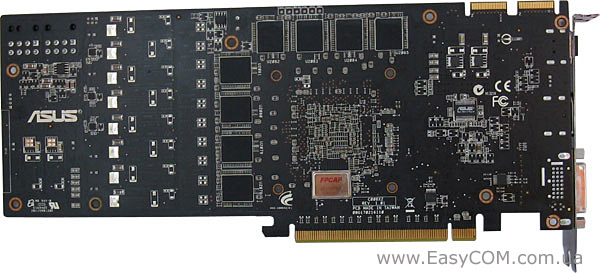

На обратной стороне платы можно отметить расположение оставшейся половины чипов видеопамяти и два достаточно заметных элемента.

ASUS Radeon HD 5870 MATRIX PLATINUM

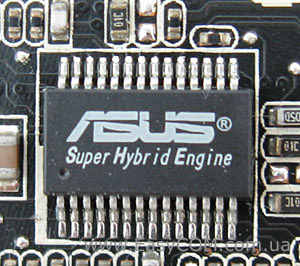

Первый - микросхема ASUS Super Hybrid Engine. Она обеспечивает управление питанием в реальном времени и полный мониторинг частот и напряжений видеокарты. Это должно повысить на 54% разгон и улучшить стабильность работы видеоускорителя.

ASUS Radeon HD 5870 MATRIX PLATINUM

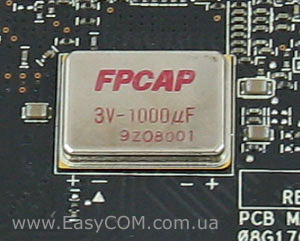

Вторым элементом стал танталовый конденсатор повышенной емкости FPCAP 3V-1000mF. Его использование позволяет увеличить стандартное время работы видеоускорителя при нормальном режиме эксплуатации, а также предоставляет возможность продлить работу видеокарты до 5000 часов при высокой температуре (теоретически вплоть до 108 °C), т.е. в случае серьезного разгона. Он так же улучшает схему питания, вследствие чего понижается температура графического ядра, в сравнении с решениями на стандартной элементной базе.

ASUS Radeon HD 5870 MATRIX PLATINUM

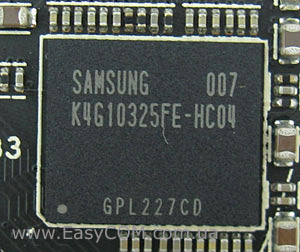

Видеопамять общим объемом 2 ГБ набрана шестнадцатью микросхемами стандарта GDDR5 производства SAMSUNG (K4G10325FE-HC04) со временем доступа 0,4 нс, что позволяет им работать на эффективной частоте до 5000 МГц. Поскольку результирующая частота работы чипов памяти на видеокарте немного ниже и составляет 4800 МГц, то остается узенький частотный коридор про запас, который, надеемся, можно будет задействовать при разгоне.

ASUS Radeon HD 5870 MATRIX PLATINUM

Частота работы графического процессора составляет 894 МГц. Сам чип RV870 выполнен по 40 нм техпроцессу, что обуславливает его относительно небольшое энергопотребление, несмотря на заводской разгон. Количество унифицированных шейдерных процессоров равно 1600, текстурных блоков 80, а количество ROP 32.

ASUS Radeon HD 5870 MATRIX PLATINUM

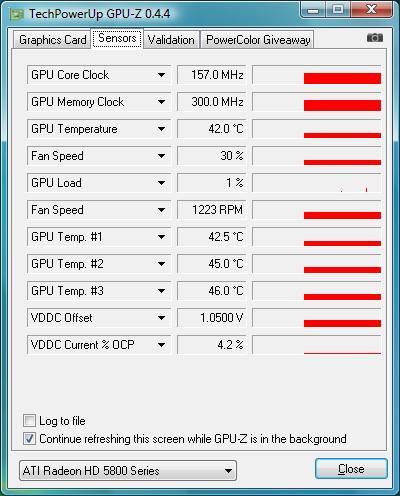

При отсутствии нагрузки частота работы чипа снижается до 157 МГц, а видеопамять замедляется до 300 МГц (эффективная частота 1200 МГц). При этом уменьшается и напряжение питания, что обеспечивает заметное снижение энергопотребления и температуры.

ASUS Radeon HD 5870 MATRIX PLATINUM

ASUS Radeon HD 5870 MATRIX PLATINUM

ASUS Radeon HD 5870 MATRIX PLATINUM

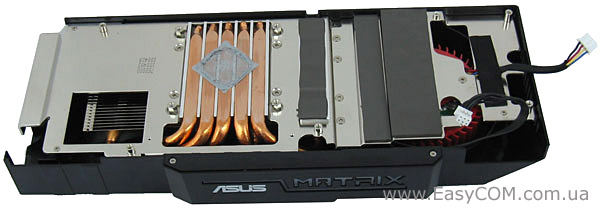

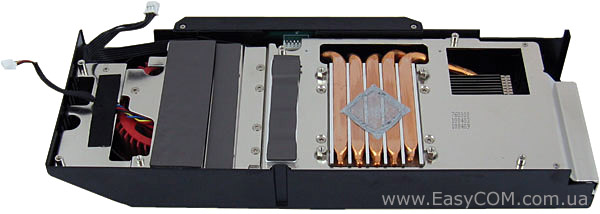

Сама система охлаждения состоит из нескольких частей. Металлический каркас, составленный из двух пластин, через термоинтерфейс соприкасается со всеми горячими элементами платы - чипами видеопамяти и элементами подсистемы питания. Для охлаждения GPU используется отдельная конструкция - массивный радиатор с пятью медными тепловыми трубками, которые непосредственно соприкасаются с кристаллом GPU (хотя по следу от термопасты на фото мы видим, что основную нагрузку несут только 3 тепловые трубки). По заявлению производителя, больший диаметр турбины позволяет лучше охладить GPU, нежели стандартная система охлаждения, турбина которой имеет меньшие габариты.

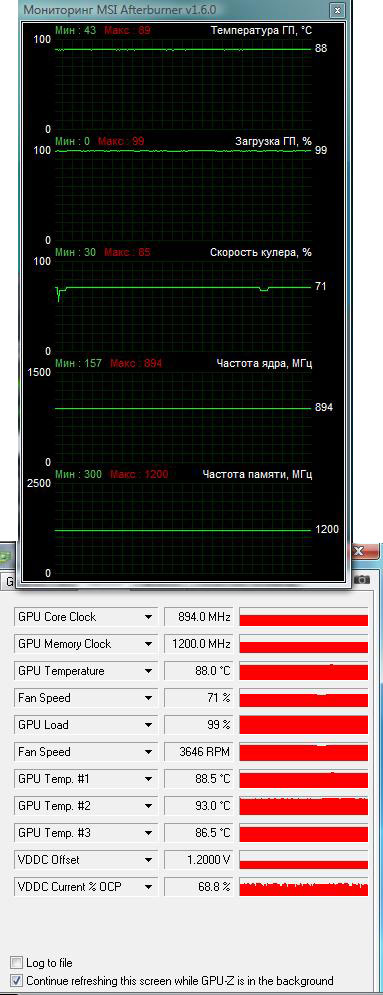

Для оценки эффективности системы охлаждения мы использовали утилиту FurMark, а детальный мониторинг осуществлялся при помощи GPU-Z и MSI Afterburner .

ASUS Radeon HD 5870 MATRIX PLATINUM

Работая на штатных частотах и управляя скоростью вращения турбины автоматически, графический процессор прогрелся до 88°С, хотя один из дополнительных термодатчиков показал температуру в 93°С. Учитывая, что при этом скорость вращения турбины была 71% от максимальной и весь кулер работал с небольшим шумом, мы можем говорить о среднем тепловыделении ускорителя и нормальной работе системы охлаждения в автоматическом режиме.

Утилита ASUS iTracker 2

ASUS Radeon HD 5870 MATRIX PLATINUM

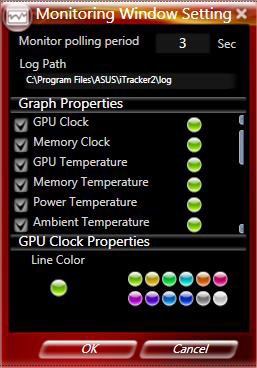

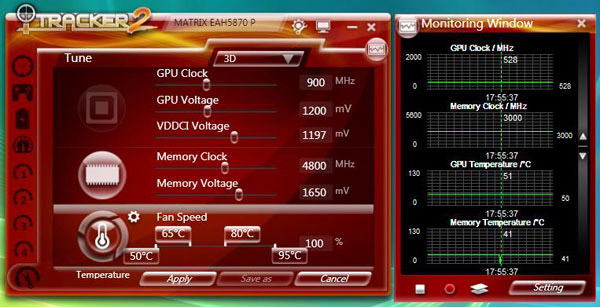

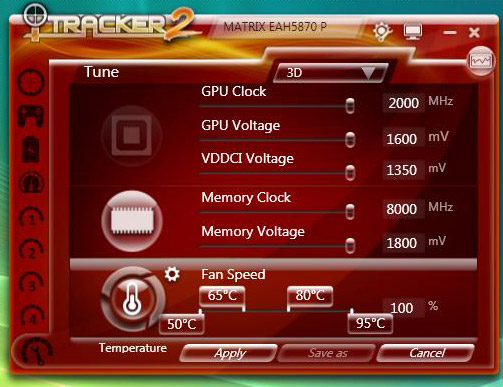

В iTracker 2 все элементы управления расположены достаточно удобно, и разобраться с ними особого труда не составит. Здесь можно в широких приделах изменять частоты графического процессора и видеопамяти, а также напряжения на GPU, памяти и контроллере памяти. Кроме того, можно менять скорость вращения кулера.

Благодаря технологии ASUS Hybrid Engine, включающей утилиту iTracker 2, обеспечивается обширный мониторинг и софт-вольтмод.

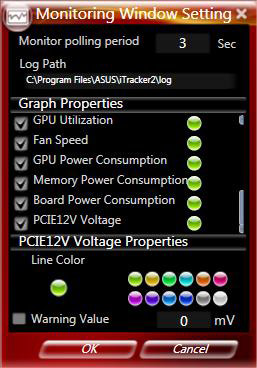

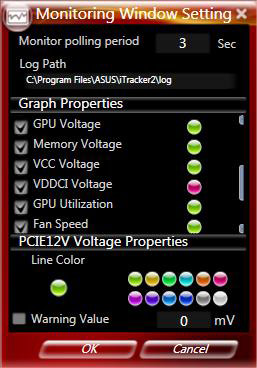

Функции мониторинга в ASUS iTracker 2 реализованы на высоком уровне с большим количеством настроек, что должно порадовать самых требовательных пользователей. Кроме контроля частот и температур присутствует возможность мониторинга потребляемой мощности всей видеокартой в целом, а также отдельно видеопамяти и GPU.

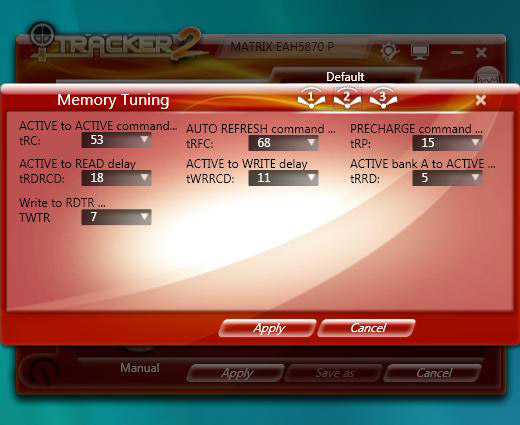

ASUS iTracker 2 позволяет изменять не только рабочую частоту видеопамяти, но и её тайминги. При этом можно запомнить три профиля и устанавливать их по мере потребности. Это очень полезная возможность, безусловно, придётся по вкусу энтузиастам, которым тюнинг видеопамяти позволит получить лучшие результаты в бенчмарках.
