Обзор и тестирование видеокарты ROG STRIX GeForce GTX 1080 Ti OC Edition: долгожданный джокер

Борьба за потребителя априори включает в себя и борьбу с конкурентами, ведь важно не просто создать эффективный продукт, но еще и выпустить его в подходящий момент с оптимальным ценником. Поэтому производители учитывают массу факторов: спрос на рынке, пики потребительской активности, график релиза наиболее ожидаемых игр, время, необходимое партнерам для подготовки собственных модификаций, и, конечно же, планы конкурентов. В сегменте дискретных видеокарт это делать чуть проще, поскольку тон задают всего две компании: AMD и NVIDIA.

ROG STRIX GeForce GTX 1080 Ti OC Edition

В начале лета 2016 года NVIDIA, выражаясь шахматной терминологией, сделала сильный ход, выпустив модели NVIDIA GeForce GTX 1080 и NVIDIA GeForce GTX 1070, построенные на базе чипов NVIDIA GP104. Наверняка предполагалось, что AMD ответит релизом своих флагманских адаптеров, на что NVIDIA готовила ответ в виде NVIDIA GeForce GTX 1080 Ti на ядре NVIDIA GP102. То есть GTX 1080 изначально не должна была надолго занимать лидерские позиции, и уже в четвертом квартале 2016 года она могла уступить место на Олимпе настоящему флагману. Но у AMD были другие планы, и компания не смогла оспаривать лидерство этих двух видеокарт в прошлом году, поэтому у NVIDIA и не было особых причин спешить с релизом GTX 1080 Ti, ведь в первую очередь это бы создало ненужную внутреннюю конкуренцию и сопровождалось бы традиционным в таких случаях снижением цен. То есть флагман придерживался как некий джокер в рукаве, готовый в удобный момент привлечь внимание публики и контратаковать позиции конкурента, если бы линейка AMD Radeon RX Vega вышла раньше. Но поскольку этого не случилось и не за горами дебют микроархитектуры NVIDIA Volta, то выжидать больше не было смысла, поэтому начало марта ознаменовалось релизом видеокарты NVIDIA GeForce GTX 1080 Ti.

ROG STRIX GeForce GTX 1080 Ti OC Edition

Она построена на базе 16-нм графического процессора NVIDIA GP102-350, который состоит из 12 млрд. транзисторов. Поскольку микроархитектуру NVIDIA Pascal мы уже подробно рассмотрели в предыдущих обзорах, в частности, на примере NVIDIA GeForce GTX 1080, то в этот раз не будем вникать в детали структуры. Лишь кратко напомним, что GPU располагает 28 SM-блоками, каждый из которых предлагает 128 CUDA-ядер и 8 текстурных модулей. В итоге общее их количество достигает 3584 и 224 соответственно. В свою очередь количество растровых блоков определяет количество контроллеров памяти: по 8 ROP на каждый 32-битный контроллер. Общая разрядность шины памяти достигает 352, то есть имеем 11 контроллеров GDDR5X-памяти и 88 растровых блоков. Отметим, что максимальную конфигурацию чипа NVIDIA GP102 приберегли для более дорогой видеокарты NVIDIA TITAN Xp, которая в первую очередь нацелена на рабочие станции, а не на пользовательские игровые системы. Для большего удобства восприятия информации приводим сводную таблицу видеокарт NVIDIA:

Модель

NVIDIA GeForce GTX 1070

NVIDIA GeForce GTX 1080

NVIDIA GeForce GTX 980 Ti

NVIDIA GeForce GTX 1080 Ti

NVIDIA TITAN Xp

Техпроцесс, нм

16 (FinFET)

16 (FinFET)

28

16 (FinFET)

16 (FinFET)

GPU

NVIDIA GP104-200

NVIDIA GP104-400

NVIDIA GM200-310

NVIDIA GP102-350

NVIDIA GP102-450

Микроархитектура

NVIDIA Pascal

NVIDIA Pascal

NVIDIA Maxwell 2.0

NVIDIA Pascal

NVIDIA Pascal

Площадь кристалла, мм2

314

314

601

471

471

Количество транзисторов, млрд.

7,2

7,2

8,0

12

12

Количество CUDA-ядер

1920

2560

2816

3584

3840

Количество текстурных блоков

120

160

176

224

240

Количество растровых блоков

64

64

96

88

96

Базовая / динамическая частота GPU, МГц

1506 / 1683

1607 / 1733

1000 / 1076

1480 / 1582

1480 / 1582

Тип видеопамяти

GDDR5

GDDR5X

GDDR5

GDDR5X

GDDR5X

Объем, ГБ

8

8

6

11

12

Эффективная частота памяти, МГц

8 008

10 008

7 012

11 008

11 408

Разрядность шины, бит

256

256

384

352

384

Пропускная способность, ГБ/с

256,3

320

337

484

548

Вычислительная мощность, TFLOPS

5,783

8,228

5,632

10,609

11,366

TDP, Вт

150

180

250

250

250

Рекомендованная стоимость на старте продаж, $

379 / 449

599 / 699

649

699

1199

По сравнению со своим предшественником в лице NVIDIA GeForce GTX 980 Ti, видеокарта NVIDIA GeForce GTX 1080 Ti может похвастать более тонким техпроцессом, более эффективной микроархитектурой и улучшенным стандартом памяти. В результате на кристалле меньшей площади поместилось больше структурных компонентов, существенно возросли тактовые частоты ключевых узлов и почти в два раза увеличилась вычислительная мощность. А рекомендованная стоимость возросла лишь на 8% или на $50, что для данного класса видеокарт можно считать не существенным.

ROG STRIX GeForce GTX 1080 Ti OC Edition

Знакомиться с NVIDIA GeForce GTX 1080 Ti мы будем на примере модели компании ASUS – ROG STRIX GeForce GTX 1080 Ti OC Edition. Как и подобает флагману, она вобрала в себя все лучшие фирменные наработки: модифицированный дизайн печатной платы с усиленной подсистемой питания, эффективную систему охлаждения с LED-подсветкой ASUS Aura Sync, расширенный набор интерфейсов и многое другое. Для начала давайте познакомимся с ее характеристиками.

Спецификация

Модель

ROG STRIX GeForce GTX 1080 Ti OC Edition (ROG-STRIX-GTX1080TI-O11G-GAMING)

Техпроцесс, нм

16 (FinFET)

GPU

NVIDIA GP102-350

Микроархитектура

NVIDIA Pascal

Количество CUDA-ядер

3584

Количество текстурных блоков

224

Количество растровых блоков

88

Базовая / динамическая частота GPU, МГц

«Gaming»

1569 / 1683

«OC»

1594 / 1708

Тип видеопамяти

GDDR5X

Объем, ГБ

11

Эффективная частота, МГц

«Gaming»

11 010

«OC»

11 100

Разрядность шины, бит

352

Внутренний интерфейс

PCI Express 3.0 x16

Внешние интерфейсы

1 x DVI-D
2 x HDMI 2.0b
2 x DisplayPort 1.4

Дополнительный коннектор питания

2 х 8-контактных

Рекомендованная мощность блока питания, Вт

600

Размеры, мм

298 х 134 х 52,5

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или с сайта производителя GPU

Сайт производителя

ASUS

Упаковка и комплектация

ROG STRIX GeForce GTX 1080 Ti OC Edition ROG STRIX GeForce GTX 1080 Ti OC Edition

Видеокарта ROG-STRIX-GTX1080TI-O11G-GAMING поставляется в красочной картонной упаковке с качественной и весьма информативной полиграфией, которая отображает ключевые преимущества дизайна графического адаптера.

ROG STRIX GeForce GTX 1080 Ti OC Edition

На одной из боковых сторон можно заметить рекомендации производителя к блоку питания: минимальная его мощность не должна опускаться ниже 600 Вт, а нагрузочная способность линии +12В должна превышать 42 А. Эти рекомендации традиционно указаны с запасом, поскольку производитель не может предсказать финальную конфигурацию пользовательской системы.

ROG STRIX GeForce GTX 1080 Ti OC Edition ROG STRIX GeForce GTX 1080 Ti OC Edition

Сама видеокарта дополнительно спрятана в антистатический пакет и надежно зафиксирована внутри коробки, поэтому ей не страшны механические встряски. Также внутри мы обнаружили руководство пользователя, диск с драйверами и утилитами и пару стяжек для кабелей.

Внешний вид

ROG STRIX GeForce GTX 1080 Ti OC Edition

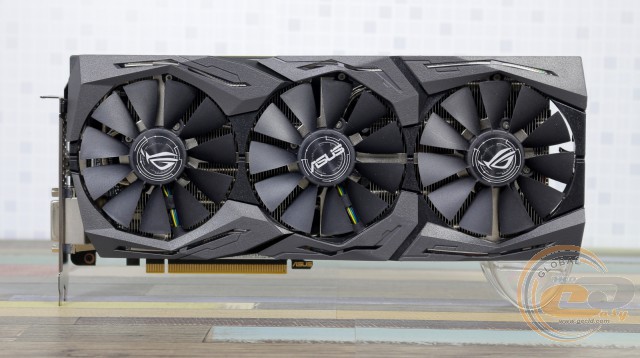

Внешне видеоускоритель ROG STRIX GeForce GTX 1080 Ti OC Edition выглядит весьма строго и презентабельно. Но стоит лишь подключить питание, как его экстерьер становится более ярким и красочным благодаря RGB LED-подсветке ASUS Aura Sync.

У пользователя есть возможность выбора из миллионов цветов и шести режимов ее работы. Один из профилей отображает с помощью разных цветов динамику изменения температуры GPU. При желании можно синхронизировать работу иллюминации с другими совместимыми фирменными продуктами.

ROG STRIX GeForce GTX 1080 Ti OC Edition

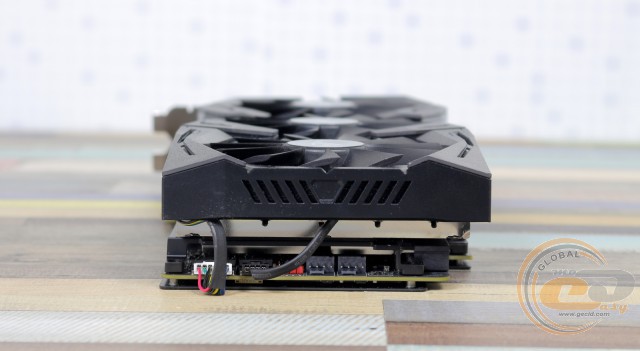

Габариты новинки заявлены производителем на уровне 298 х 134 х 52,5 мм. Согласно собственным измерениям, общая длина достигает 313 мм, а высота – 132 мм. В любом случае видеокарта достаточно большая, поэтому предварительно следует убедиться, что она поместится в корпусе. Да и на материнской плате она займет 2,5 слота расширения, к чему следует быть готовым.

ROG STRIX GeForce GTX 1080 Ti OC Edition

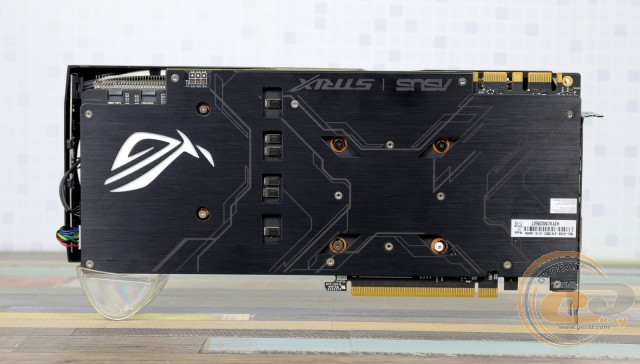

Обратная сторона изначально прикрыта пластиной жесткости, которая не только используется для поддержания массивного кулера, но также принимает участие в отводе излишков тепла.

ROG STRIX GeForce GTX 1080 Ti OC Edition

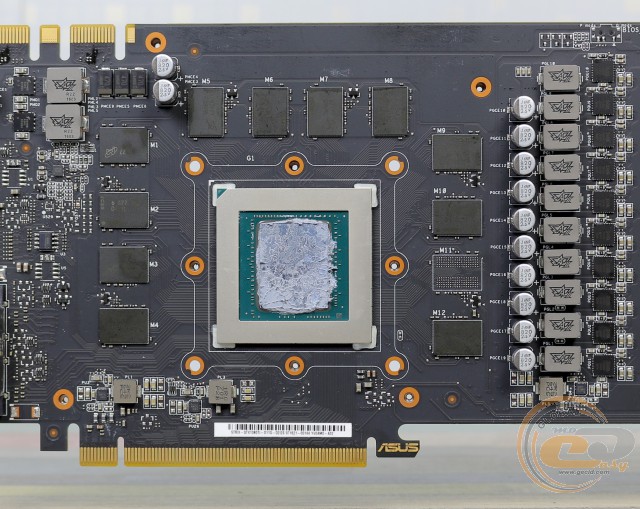

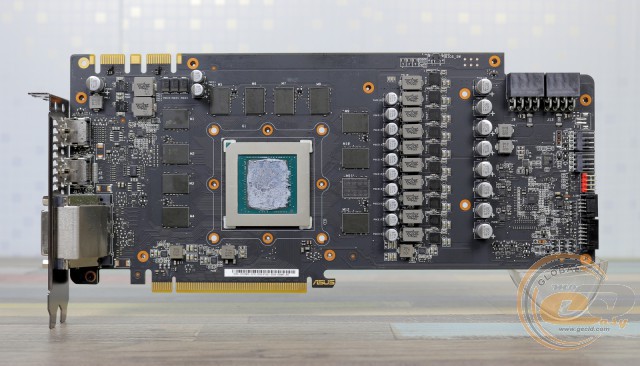

Сняв систему охлаждения, можем полюбоваться на модифицированный дизайн печатной платы. Хотя общий принцип расположение компонентов сохранился: центральное место отведено графическому процессору, вокруг которого расположились микросхемы памяти. В хвостовой части находится основная часть подсистемы питания.

ROG STRIX GeForce GTX 1080 Ti OC Edition

ROG STRIX GeForce GTX 1080 Ti OC Edition

Последняя предлагает усиленный 10+2-фазный дизайн (в эталонной версии для GPU предусмотрено лишь 7 фаз) с применением надежной элементной базы Super Alloy Power II. В ее состав вошли твердотельные и тантал-полимерные конденсаторы, микросхемы IR3555 и ферритовые дроссели. В качестве ШИМ-контроллера выступает микросхема uP9511P. Поскольку она может обслуживать максимум 8 фаз, то ей активно помогают три микросхемы uP1911R.

ROG STRIX GeForce GTX 1080 Ti OC Edition

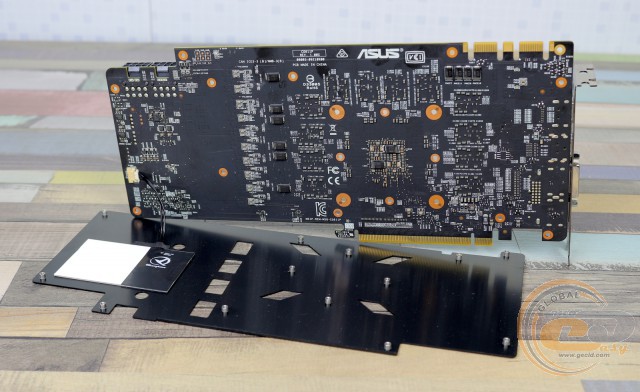

На обратной стороне находится достаточно много тантал-полимерных конденсаторов и других электрических компонентов.

ROG STRIX GeForce GTX 1080 Ti OC Edition

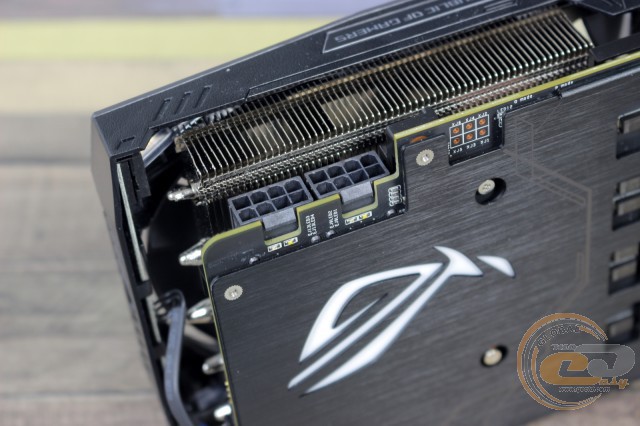

Для корректной работы ROG STRIX GeForce GTX 1080 Ti OC Edition требует подключения двух 8-контактных коннекторов PCIe. При этом система охлаждения слегка препятствует этому процессу. Вместе с разъемом PCIe Express 3.0 x16 они могут подводить до 375 Вт питания, чего вполне достаточно для модели с энергопотреблением на уровне 250 Вт. Рядом можно заметить шесть разъемов для мониторинга и изменения напряжений на ключевых узлах.

ROG STRIX GeForce GTX 1080 Ti OC Edition

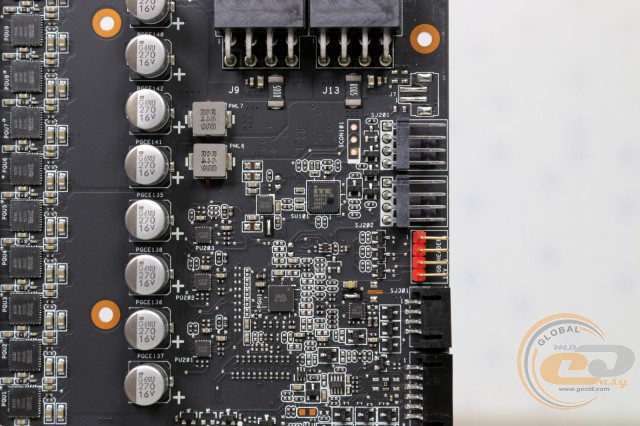

На торце хвостовой части можно заметить пять дополнительных разъемов. Два нижних используются для питания вентиляторов системы охлаждения и работы LED-подсветки. Средний с красной подложкой – это колодка Aura Sync RGB для синхронизации работы LED-подсветки с другими устройствами. А два верхних 4-контактных разъема предназначены для подключения системных вентиляторов (технология ASUS FanConnect II). Скорость вращения их лопастей в автоматическом режиме может зависеть от температуры CPU или GPU, а в ручном пользователь самостоятельно задает алгоритм функционирования подключенных вертушек. Все это можно настроить в фирменной утилите GPU Tweak II.

ROG STRIX GeForce GTX 1080 Ti OC Edition

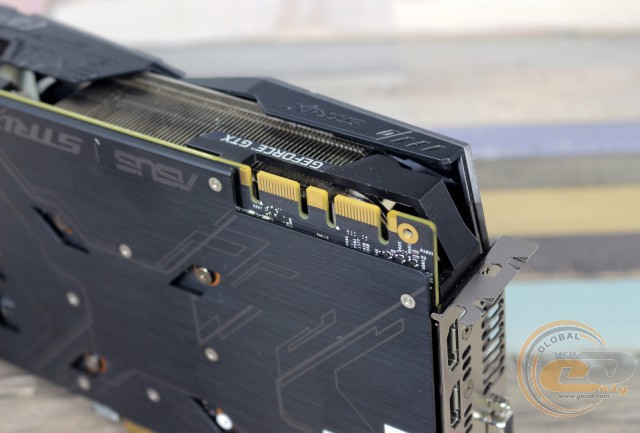

В передней части печатной платы следует выделить пару MIO-коннекторов, которые предназначены для подключения мостиков и активации технологии NVIDIA SLI.

ROG STRIX GeForce GTX 1080 Ti OC Edition

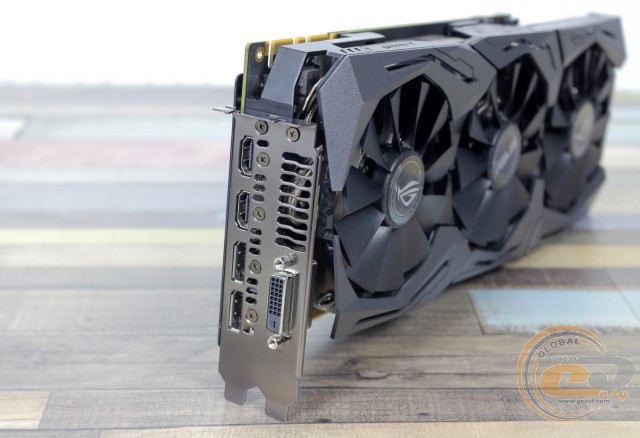

В наборе внешних интерфейсов видеоускорителя ROG-STRIX-GTX1080TI-O11G-GAMING присутствуют два порта HDMI 2.0b, два DisplayPort 1.4 и один DVI-D. Эталонная версия предполагает использование трех DisplayPort и одного HDMI. В данном случае упрощается подключение шлемов VR.

ROG STRIX GeForce GTX 1080 Ti OC Edition

Утилита GPU-Z рапортует, что используется режим «OC», в котором графический процессор работает на частотах 1595 / 1709 МГц, а 11 ГБ GDDR5X-памяти от компании Micron функционирует на эффективной частоте 11 112 МГц. Напомним, что эталонные частоты значительно ниже (1480 / 1582 МГц для GPU и 11 008 МГц для памяти), поэтому можно рассчитывать на бонус в производительности.

Кроме того, в утилите GPU Tweak II предусмотрены еще два режима: «Gaming» (1683 МГц для GPU и 11010 МГц для памяти) и «Silent» (1658 и 10 920 МГц соответственно). Также есть возможность сохранять настройки в дополнительные профили для их быстрой активации в будущем.

Система охлаждения

Система охлаждения модели ROG STRIX GeForce GTX 1080 Ti OC Edition радует мощным и продуманным дизайном. Ее конструкция включает в себя никелированное медное основание, шесть никелированных медных 8-мм тепловых трубок, припаянных к алюминиевым пластинам двухсекционного радиатора, дополнительный низкопрофильный радиатор для охлаждения микросхем памяти и три 88-мм осевых вентилятора, закрепленных на пластиковом кожухе. А с помощью термоинтерфейса избыточное тепло от элементов подсистемы питания передается на основной радиатор. Производитель упоминает также о применении фирменной технологии MaxContact для автоматизированной установки кулера с оптимальной прижимной силой для улучшенного отвода тепла.

ROG STRIX GeForce GTX 1080 Ti OC Edition

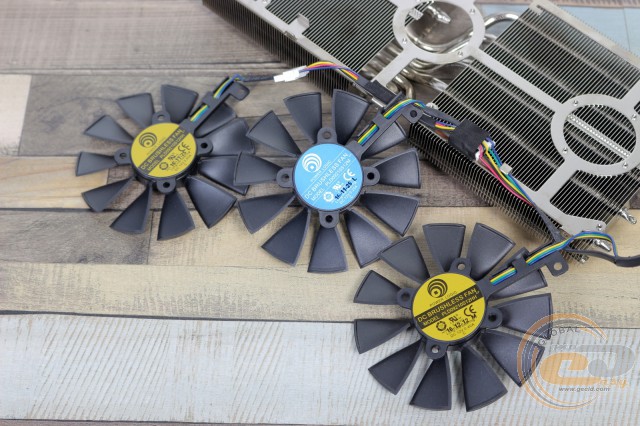

В роли вентиляторов выступают три вертушки от Power Logic: крайние модели используют маркировку «PLD09210S12HH» (12 В при 0,4 А), а центральный – «PLD09210S12M» (12 В при 0,25 А). Все они построены на подшипниках Long life bearing. Обычно так подписывают подшипники скольжения с увеличенным сроком службы. Сама крыльчатка использует запатентованный дизайн Wing-Blade, который обеспечивает увеличенный воздушный поток и статическое давление. А благодаря технологии 0dB кулер переходит в пассивный режим при низкой нагрузке, что мы обязательно проверим далее.

ROG STRIX GeForce GTX 1080 Ti OC Edition

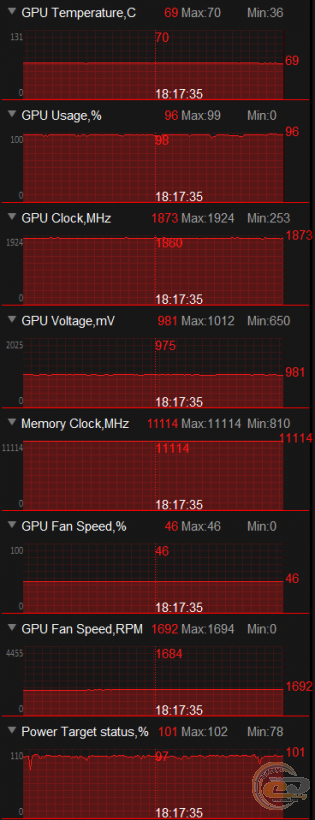

В автоматическом режиме работы системы охлаждения, при максимальной нагрузке температура графического процессора достигала 69°С. Вентиляторы вращались на 46% (1692 об/мин) от своей максимальной скорости, создавая очень тихий фоновый шум, который абсолютно не мешал работе. Напомним, что критической для ядра считается температура в 91°С. При этом частота GPU поднялась до 1873 МГц благодаря отличной эффективности кулера.

ROG STRIX GeForce GTX 1080 Ti OC Edition

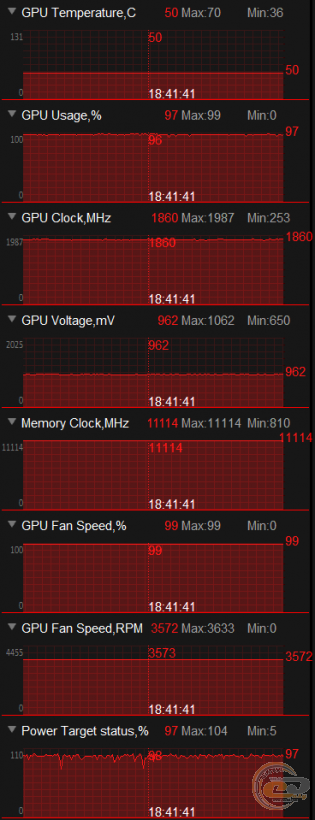

После принудительной установки скорости вентилятора на 100% (3572 об/мин), температура GPU опустилась до 50°С при частоте 1860 МГц. Традиционной расплатой является повышенный уровень шума, который превысил границу комфортности.

ROG STRIX GeForce GTX 1080 Ti OC Edition

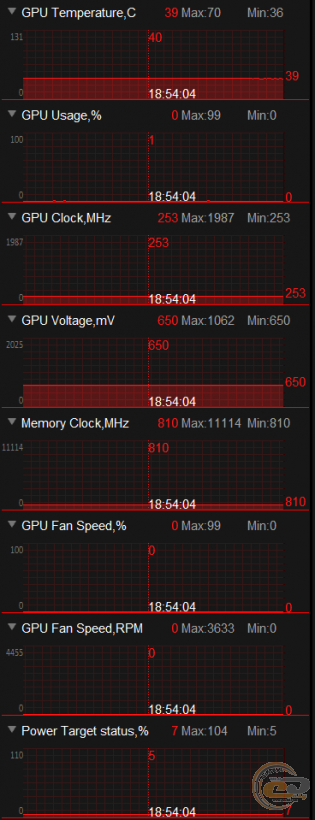

В режиме простоя вентиляторы прекратили свою работу, а температура графического процессора уменьшилась до 39°С. В активный режим пропеллеры возвращались лишь тогда, когда температура GPU поднималась до 58°С.

В результате система охлаждения видеокарты ROG STRIX GeForce GTX 1080 Ti OC Edition отлично справляется со своей задачей: в автоматичном режиме она обеспечивает хороший баланс между эффективностью отвода тепла и уровнем создаваемого шума, а при максимальной нагрузке демонстрирует высокий запас прочности для разгонных экспериментов. В нетребовательных задачах кулер и вовсе переходит в бесшумный пассивный режим. Посторонних звуков в виде раздражающего писка дросселей в процессе тестирования замечено не было.
