Обзор и тестирование видеокарты ASUS Radeon RX 560 2GB OC edition: вариант для киберспорта

У стесненных в средствах геймеров, желающих собрать новую систему под киберспортивные дисциплины и сетевые проекты (League of Legends, DOTA 2, World of Tanks, CS: GO, PLAYERUNKNOWN'S BATTLEGROUNDS и т.д.) есть два основных варианта: использовать откровенно бюджетные игровые видеокарты AMD Radeon RX 550 или NVIDIA GeForce GT 1030, но при этом понижать качество графики или даже разрешение, либо доплатить и взять модель серии AMD Radeon RX 560 или NVIDIA GeForce GTX 1050.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

В данном обзоре мы поближе познакомимся с видеокартой ASUS Radeon RX 560 2GB OC edition (RX560-O2G), оценив не только уровень ее производительности, но эффективность работы системы охлаждения и возможность разгона. Начнем по традиции с технических характеристик.

Спецификация

Модель

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

Техпроцесс, нм

14 (FinFET)

GPU

AMD Polaris 11

Микроархитектура

AMD Polaris

Количество потоковых процессоров

1024

Количество текстурных блоков

64

Количество растровых блоков

16

Частота GPU, МГц

1210

Тип видеопамяти

GDDR5

Объем, ГБ

2

Эффективная частота, МГц

7000

Разрядность шины, бит

128

Внутренний интерфейс

PCI Express 3.0 x16 (х8)

Внешние интерфейсы

1 x DVI-D
1 x HDMI 2.0
1 x DisplayPort

Дополнительный коннектор питания

-

Рекомендованная мощность блока питания, Вт

400

Размеры, мм

220 х 115 х 39

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или с сайта производителя GPU

Сайт производителя

ASUS

Упаковка и комплектация

ASUS Radeon RX 560 2GB OC edition (RX560-O2G) ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

Видеокарта поставляется в красивой картонной упаковке с неплохой информативностью. На ее сторонах можно найти ключевые преимущества новинки, но без указания тактовых частот. Кстати, скорость GPU на момент подготовки обзора не была обозначена даже на официальной страничке данного адаптера.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

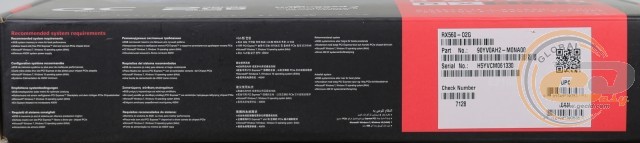

Рекомендации к используемому блоку питания производитель вынес на одну из боковых сторон. Минимальная его мощность не должна быть ниже 400 Вт. А вот дополнительный коннектор питания не требуется. Реальную потребляемую мощность всего нашего тестового стенда с графическим адаптером ASUS RX560-O2G вы можете увидеть на последнем графике блока тестирования.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

Комплект поставки включает в себя лишь руководство пользователя и диск с программным обеспечением.

Внешний вид

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

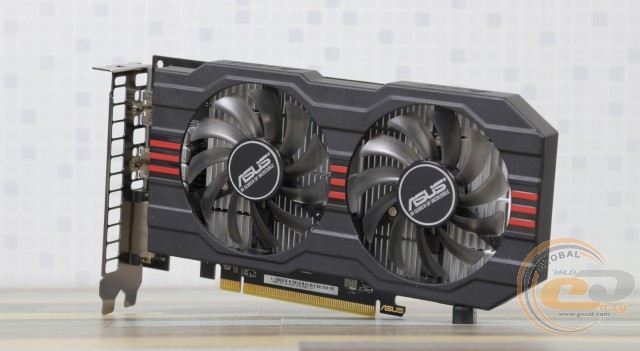

Видеокарта ASUS RX560-O2G использует легко узнаваемый фирменный дизайн с темно-серым пластиковым кожухом системы охлаждения и тремя красными горизонтальными полосками. Внутрь новинки нам заглянуть не разрешили, но известно, что используется добротная элементная база, соответствующая концепции Super Alloy Power II, а сборка проходила на полностью автоматической линии ASUS Auto-Extreme Technology. Таким образом, к качеству изготовления ASUS Radeon RX 560 2GB OC edition у нас вопросов нет.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

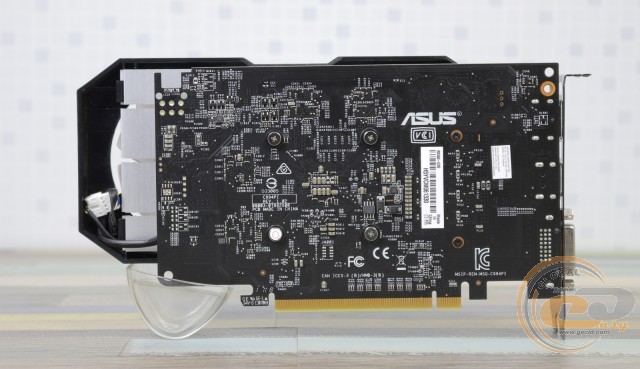

Поскольку перед нами модель бюджетного класса с достаточно простой и легкой системой охлаждения и низким тепловыделением, то никакой пластины жесткости на обороте нет. Отсутствует и коннектор дополнительного питания, а у интерфейса PCI Express 3.0 x16 четко видно использование лишь 8 линий. Обращаем ваше внимание и на бумажную наклейку на одном из винтиков системы охлаждения – ее повреждение ведет к потере гарантии.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

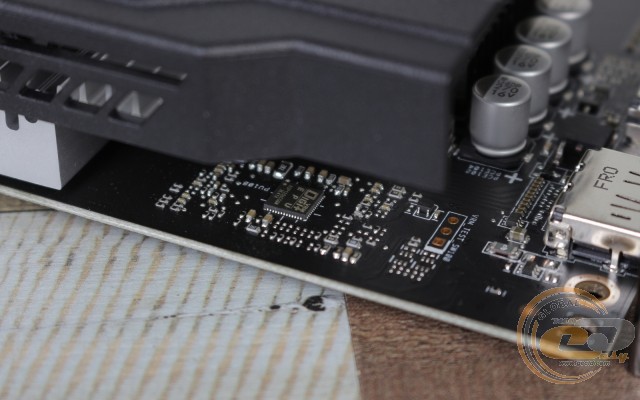

Подсистема питания предположительно использует 4+1-фазный дизайн и работает под управлением ШИМ-контроллера DIGI+ VRM ASP1206CGQW.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

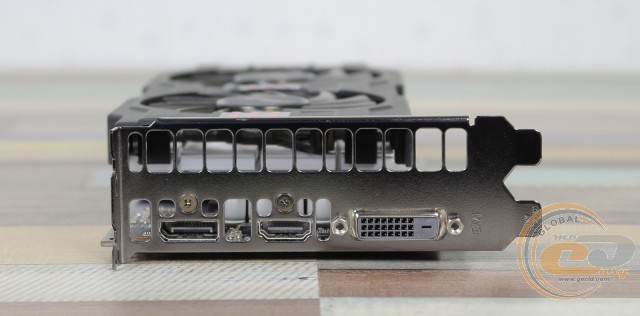

Набор внешних интерфейсов включает в себя три популярных цифровых порта: DVI-D, HDMI и DisplayPort. Максимальное поддерживаемое разрешение экрана заявлено на уровне 5120 х 2880.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

С помощью утилиты GPU-Z мы можем узнать не только количество структурных блоков в составе GPU и его тактовую частоту (1210 МГц), но и производителя микросхем GDDR5-памяти (Elpida). Они функционируют на эффективной скорости 7000 МГц, что при 128-битной шине обеспечивает пропускную способность на уровне 112 ГБ/с.

Обратите внимание, что эталонная частотная формула графического процессора у 4-гигабатной версии составляет 1175 / 1275 МГц. Здесь же мы имеем 1210 МГц и надпись «OC edition» на коробке. Другие партнеры AMD придерживаются аналогичной политики для 2-гигабайтных версий Radeon RX 560: используют обозначение «OC» для тех моделей, частота GPU которых превышает номинальные 1175 МГц.

Система охлаждения

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

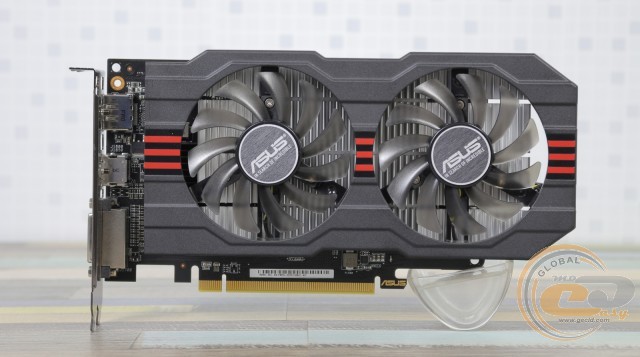

Система охлаждения модели ASUS Radeon RX 560 2GB OC edition (RX560-O2G) занимает два слота расширения. Ее конструкция включает в себя основной алюминиевый радиатор, который накрывает графический процессор и микросхемы памяти, а также пару 80-мм осевых вентиляторов, закрепленных на пластиковом кожухе. Вертушки соответствуют сертификату IP5X, то есть обладают повышенной защитой от пыли, что увеличивает срок их службы.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

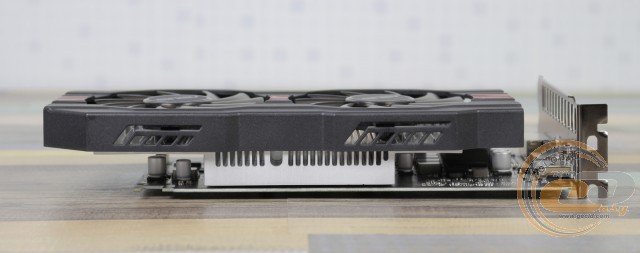

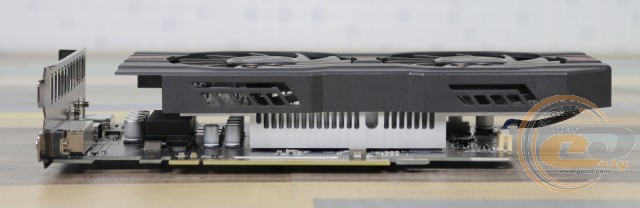

Для охлаждения элементов подсистемы питания графического процессора используется дополнительный низкопрофильный радиатор.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

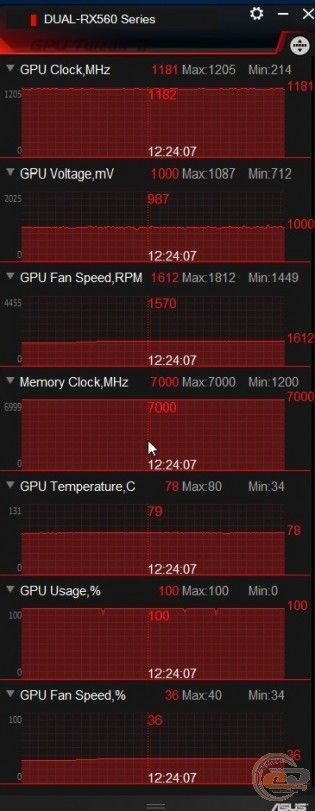

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 78°С, а кулер при этом работал на 36% (1612 об/мин) от своей максимальной мощности. По субъективным ощущениям шум был на очень низком уровне и абсолютно не мешал работе.

Для сравнения вспомним видеокарту ROG STRIX Radeon RX 560 GAMING OC edition 4GB, кулер которой имеет в своем составе пару никелированных медных тепловых трубок. В аналогичном режиме он смог удержать температуру GPU на уровне 79°С. При этом тактовая частота графического процессора составила 1326 МГц, что гораздо выше 1181 МГц, зафиксированных у ASUS Radeon RX 560 2GB OC edition.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

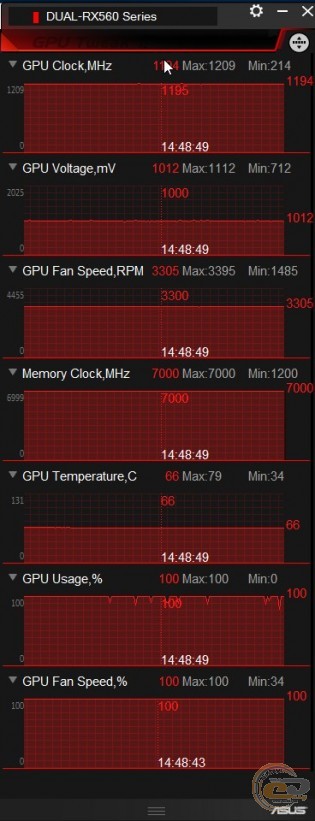

В режиме максимальной частоты вращения лопастей вентиляторов (3305 об/мин) температура GPU опустилась до 66°С, а шум поднялся до среднего уровня, оставаясь комфортным для продолжительного использования.

В свою очередь кулер модели ROG STRIX Radeon RX 560 GAMING OC edition 4GB смог остудить горячий пыл графического процессора лишь до 72°С. Однако, опять же, тактовые частоты у них существенно отличаются: 1326 против 1194 МГц у тестовой новинки. То есть она даже не поднялась до зафиксированного в утилите GPU-Z уровня в 1210 МГц.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

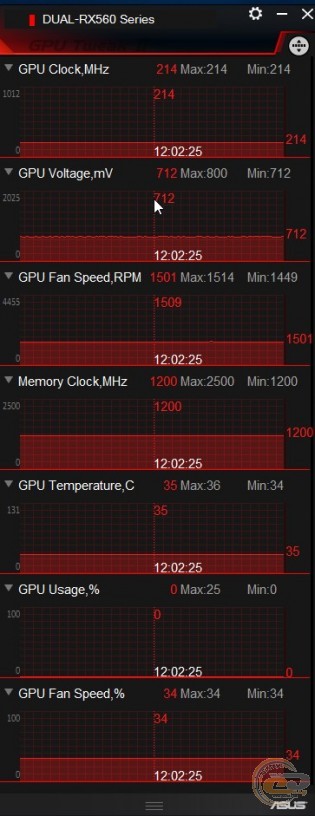

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижались, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 35°С, а вентиляторы вращались абсолютно тихо на 34% (1501 об/мин) от своей максимальной скорости.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

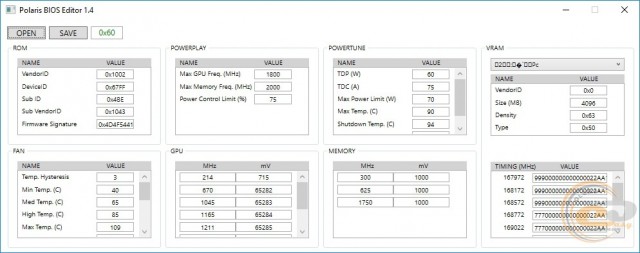

Заглянуть в BIOS видеокарты ASUS Radeon RX 560 2GB OC edition мы не успели, но у модели ROG STRIX Radeon RX 560 GAMING OC edition 4GB максимальная температура GPU составляла 90°С. Из этого можно сделать вывод, что система охлаждения новинки очень хорошо справляется со своими обязанностями, удерживая температуру графического процессора вдалеке от критического показателя. При этом можно не волноваться за уровень шума. Никаких посторонних звуков в виде раздражающего писка дросселей в процессе тестирования также не замечено. А вот более низкие тактовые частоты GPU (ниже заявленных 1210 МГц) наверняка объясняются отсутствием дополнительного питания. Подобное мы уже наблюдали у модели AMD Radeon RX 460, непосредственным преемником которой и является AMD Radeon RX 560.
