Обзор и тестирование видеокарты ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING) на AMD Radeon R9 390

07-08-2015

Летом 2015 года компания AMD порадовала своих поклонников анонсом флагманских видеокарт AMD Radeon R9 Fury X и AMD Radeon R9 Fury, а также ребрендингом уже хорошо нам знакомых AMD Radeon R9 290X и AMD Radeon R9 290, которые получили ряд доработок, новые имена и существенно сниженные ценники. Так, бывшая AMD Radeon R9 290X поступит в продажу как AMD Radeon R9 390X по цене $429 вместо $549, а AMD Radeon R9 290 переименована в AMD Radeon R9 390 и уже продается за $329 вместо $399.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Поскольку в данном обзоре мы рассматриваем видеокарту ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING), модифицированную версию AMD Radeon R9 390, то разговор о ТТХ старшей модели мы отложим на следующий раз, а пока что сосредоточимся на менее производительном и более дешевом решении.

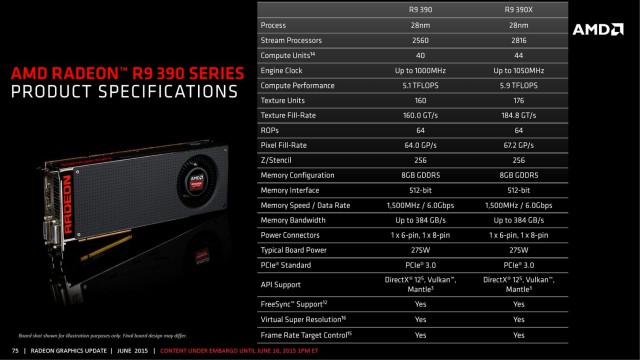

В сравнении с AMD Radeon R9 290 новинка получила хоть и переименованное в AMD Grenada PRO, но по сути уже знакомое графическое ядро AMD Hawaii PRO, которое включает в себя 2560 потоковых процессоров, 160 текстурных модулей и 64 блока растеризации. Что же касается подсистемы видеопамяти, то ее объем повысили с 4 до 8 ГБ, а эффективную частоту работы увеличили с 5000 до 6000 МГц.



AMD

Radeon R9 290X

AMD

Radeon R9 290

AMD

Radeon R9 390

Кодовое имя

Hawaii XT

Hawaii PRO

Grenada PRO

Количество потоковых процессоров

2816

2560

2560

Текстурные блоки

176

160

160

Блоки растеризации (ROP)

64

64

64

Частота графического процессора, МГц

1000

947

1000

Эффективная частота видеопамяти, МГц

5000

5000

6000

Объем видеопамяти, ГБ

4

4

8

Интерфейс видеопамяти, бит

512

512

512

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Взглянув на приведенное выше сравнение, становится очевидно, что GPU AMD Grenada PRO является прямым наследником AMD Hawaii PRO и базируется на той же вычислительной микроархитектуре (AMD GCN 1.1), однако по заявлению компании AMD, новое ядро было существенно доработано. Так, изменению подверглась архитектура подсистем управления питанием. А благодаря оптимизации техпроцесса производства графических процессоров удалось повысить рабочую частоту (с 947 до 1000 МГц) с незначительным увеличением уровня TDP. Однако при аналогичной нагрузке и более высокой производительности, уровень энергопотребления нового чипа должен быть ниже, чем у предшественника. Существенные же доработки подсистемы видеопамяти должны положительным образом сказаться на производительности новинки в режиме 4K Ultra HD, что мы и проверим в соответствующем разделе.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

А пока что предлагаем перейти к более подробному изучению видеокарты ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING).

Модель

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Графическое ядро

AMD Radeon R9 390 (Grenada PRO)

Количество универсальных шейдерных процессоров

2560

Поддерживаемые API и технологии

DirectX 12, OpenGL 4.5, AMD Mantle, AMD Eyefinity, AMD App Acceleration, AMD HD3D, AMD CrossFireX, AMD PowerPlay, AMD PowerTune, AMD ZeroCore, AMD TrueAudio, AMD Virtual Super Resolution, AMD Frame Rate Target Control, Vulcan, AMD FreeSync, OpenCL 2.0, AMD LiquidVR

Частота графического ядра, МГц

«OC»

1070

«Gaming»

1050

«Silent»

1030

Частота памяти (эффективная), МГц

1500 (6000)

Объем памяти, ГБ

8

Тип памяти

GDDR5

Ширина шины памяти, бит

512

Пропускная способность памяти, ГБ/с

384

Тип шины

PCI Express 3.0 x16

Максимальное разрешение

4096 x 2160

Интерфейсы вывода изображения

1 х DVI-D

1 х HDMI

3 х DisplayPort

Поддержка HDCP и декодирования HD-видео

Есть

Минимальная мощность блока питания, Вт

750

Размеры с официального сайта (согласно измерений в нашей тестовой лаборатории), мм

300 x 137 x 40 (314 х 150)

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU

Сайт производителя

ASUS

Поскольку перед нами практически полностью переосмысленная модификация AMD Radeon R9 390, то говорить о каком-либо соответствии референсной модели никак нельзя. Напрямую можно сравнить лишь рабочие частоты. В данном случае графическое ядро видеокарты ASUS STRIX-R9390-DC3OC-8GD5-GAMING в режиме «OC» (в котором и проводилось тестирование) может похвастать наличием заводского разгона до 1050 МГц (прирост 5% относительно рекомендованных 1000 МГц). Видеопамять при этом работает на рекомендованных 6000 МГц.

Упаковка и комплектация

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

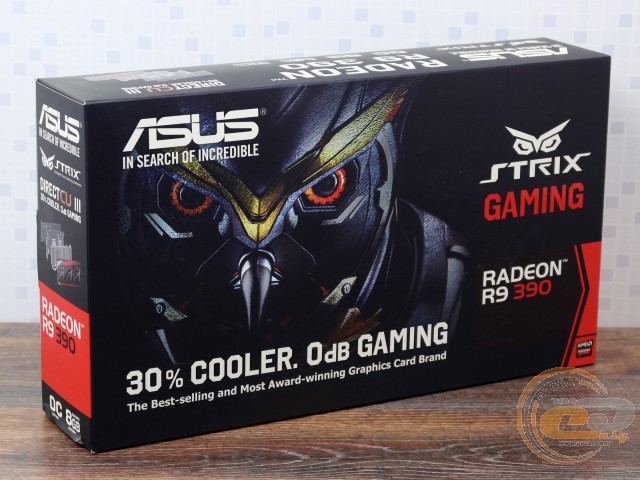

Видеокарта ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING) поставляется в достаточно крупной коробке, выполненной из плотного картона и украшенной оригинальной и стильной полиграфией с логотипом линейки ASUS STRIX. Помимо наименования компании-производителя и модели устройства, отметим использование фирменной система охлаждения DirectCU III c технологией 0dB FAN, которая обеспечивает на 30% более низкую температуру в сравнении с эталонным кулером радиального типа и переходит в пассивный режим при низких нагрузках.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Обратная сторона коробки традиционно отведена под немного более подробное описание преимуществ новинки. Также тут находится схематическое изображение интерфейсной панели и упоминание о возможностях фирменной утилиты GPU Tweak II с функциями онлайн-трансляции (Online Streaming) и переключения между упомянутыми выше режимами «Gaming», «OC» и «Silent».

Что же касается преимуществ, то к ним относятся:

  • ASUS Auto Extreme c Super Alloy Power II – модель ASUS STRIX-R9390-DC3OC-8GD5-GAMING является одной из первых в мире видеокарт, созданных на полностью автоматизированной линии, что гарантирует стабильно высокое качество и обеспечивает отказ от агрессивных химических веществ в процессе производства. К тому же в ее основе используется качественная элементная база (Super Alloy Power II), позволяющая еще больше повысить надежность работы новинки.
  • Backplate – благодаря опорной пластине существенно повышается жесткость конструкции и снижается риск искривления печатной платы со временем от веса системы охлаждения.
  • 10 mm Mega Heatpipes – радиатор системы охлаждения включает в себя пять медных тепловых трубок, две из которых диаметром 10 мм, что обеспечивает более эффективный отвод тепла от графического ядра.

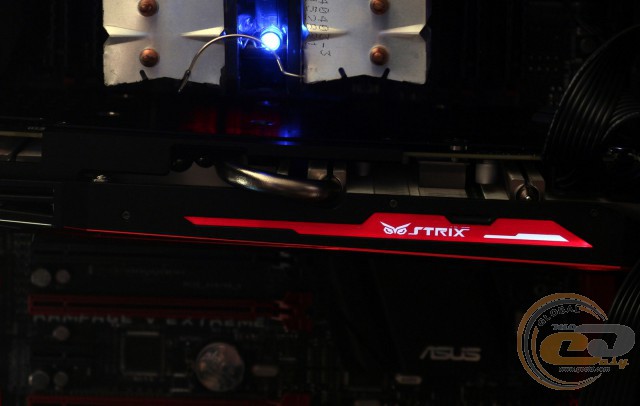

  • STRIX LED – кулер видеокарты оснащен LED-индикацией красного цвета, что придется по душе любителям моддинга и обладателям корпусов с прозрачной боковой панелью.
  • Triple Wing-blade 0db Fans – три вентилятора со специальной формой крыльчатки обеспечивают более мощный поток воздуха, что способствует повышению эффективности работы кулера.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Список системных требований к компьютеру, в который планируется установка видеокарты, расположен на одной из боковых сторон коробки. Исходя из рекомендаций, блок питания в такой системе должен обладать мощностью не менее 750 Вт и выдавать минимум 24 А по линии +12В. Также тестируемая модель требует подключения двух кабелей PCIe: одного 8-контактного и одного 6-контактного.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

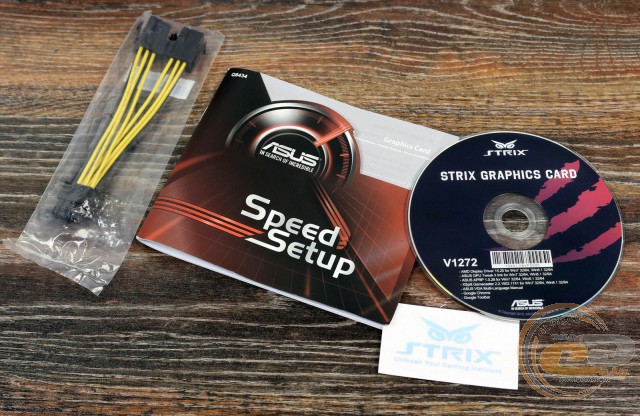

В комплекте с графическим адаптером ASUS STRIX-R9390-DC3OC-8GD5-GAMING мы обнаружили стандартную документацию, диск с ПО и переходник для питания.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

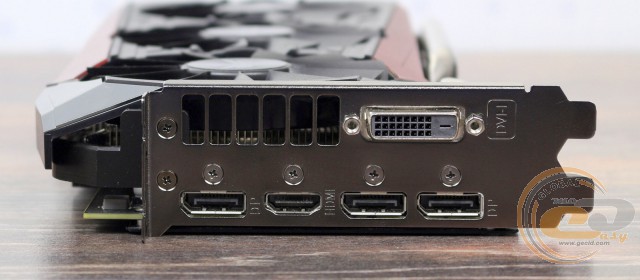

Для вывода изображения на тестируемой новинке используется следующий набор интерфейсов:

  • 1 х DVI-D;
  • 1 х HDMI;
  • 3 х DisplayPort.

Внешний вид и элементная база

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

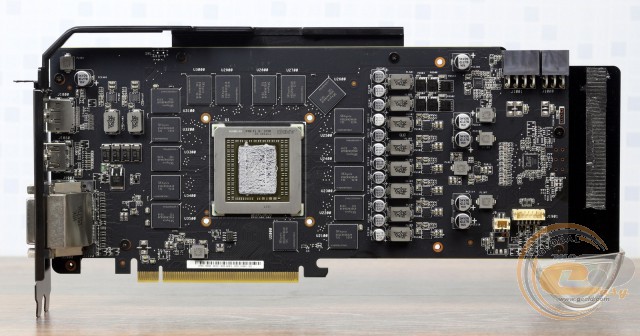

Модель ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING) выполнена на оригинальной печатной плате черного цвета, с эталонным принципом компоновки. Используемая элементная база соответствует фирменной концепции Super Alloy Power II и включает в себя исключительно высококачественные компоненты: твердотельные и тантал-полимерные конденсаторы, улучшенные МОП-транзисторы и дроссели с ферритовым сердечником. Это повышает стабильность и надежность работы графического адаптера в целом, а также продлевает срок его службы.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

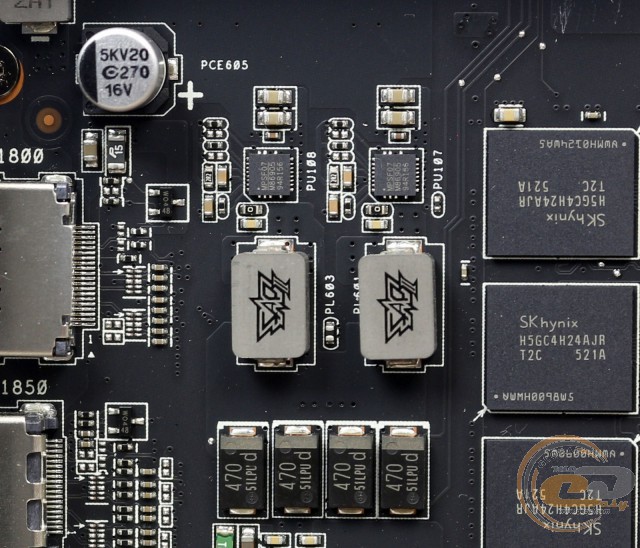

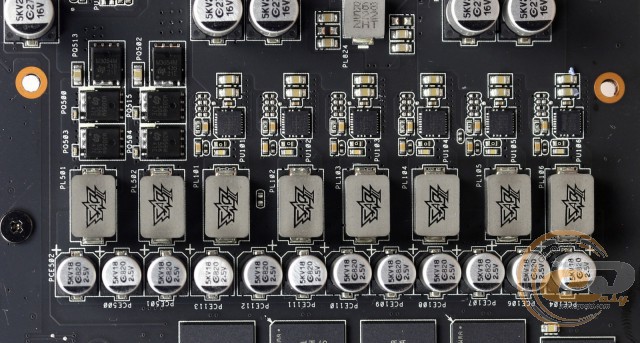

Питание новинки выполнено по усиленной 8+2-фазной схеме, где 8 фаз отвечают за питание графического ядра, а 2 предназначены для подсистемы видеопамяти.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

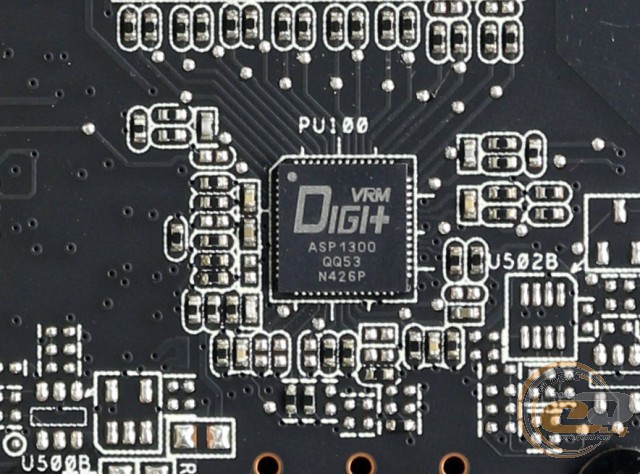

В качестве цифрового ШИМ-контроллера подсистемы питания используется микросхема ASP1300.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

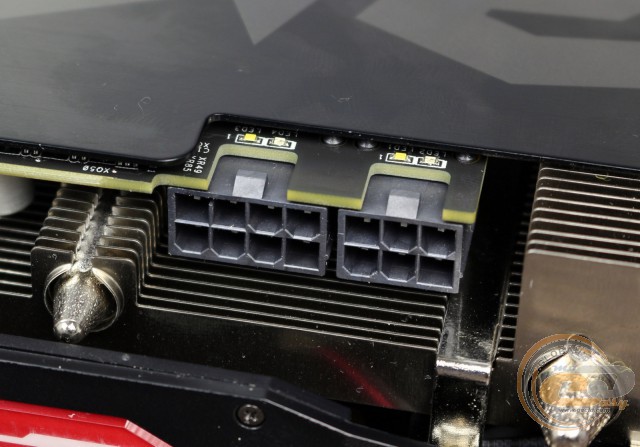

Для питания тестируемого графического адаптера используется слот PCI Express x16 и два разъема PCIe (8- и 6-контактный), расположенные на боковой стороне платы. Вследствие больших габаритов, кулер слегка затрудняет отключение кабелей PCIe.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

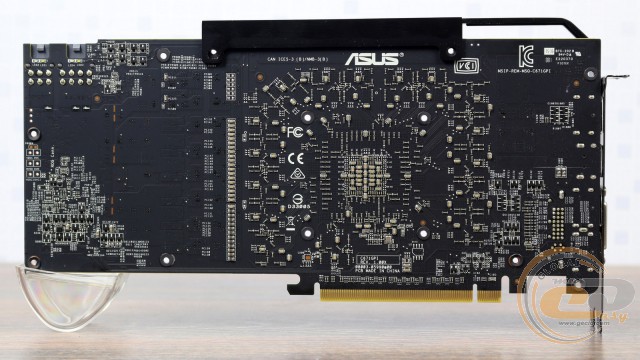

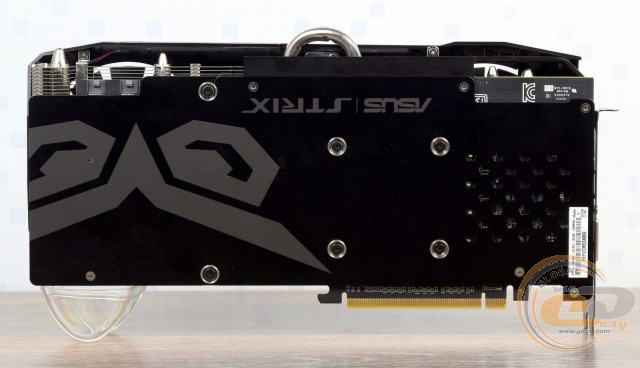

Обратная сторона печатной платы, изначально защищенная массивной опорной пластиной, практически полностью лишена значимых элементов. Отметим и полное отсутствие разъемов для мостиков AMD CrossFireX, поскольку данная технология реализована на программном уровне. Также не стоит забывать, что начиная с версии драйвера AMD Catalyst 15.7 WHQL, вы сможете объединить в связку новинку вместе с AMD Radeon R9 290.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

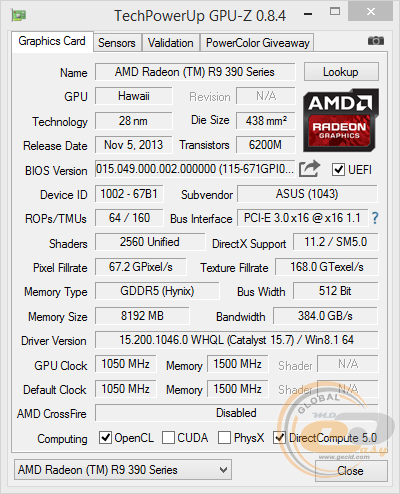

В основе ASUS STRIX-R9390-DC3OC-8GD5-GAMING лежит графический чип AMD Grenada PRO, который определяется утилитой GPU-Z 0.8.4 как AMD Hawaii. Он произведен по нормам 28-нм техпроцесса и состоит из 2560 универсальных шейдерных конвейеров, 64 блоков растеризации и 160 текстурных блоков. Частота работы GPU была повышена до 1050 МГц относительно рекомендованных 1000 МГц.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

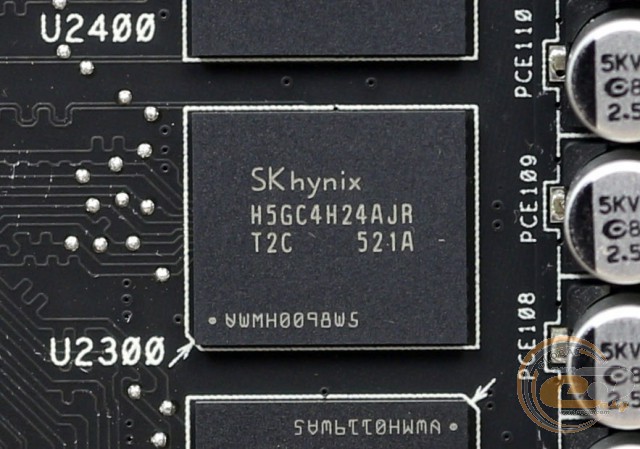

Память модели ASUS STRIX-R9390-DC3OC-8GD5-GAMING, общим объемом 8 ГБ, набрана с помощью 16 чипов SK hynix H5GC4H24AJR-T2C емкостью 4 Гбит каждый, которые работают на рекомендованной эффективной частоте 6000 МГц. Обмен данными между графическим процессором и памятью осуществляется через 512-битную шину, которая способна пропускать 384 ГБ информации за секунду.

Система охлаждения

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Видеокарта с установленной системой охлаждения ASUS DirectCU III занимает два слота расширения и имеет общую длину 300 мм согласно официальному сайту (314 мм согласно измерений в нашей тестовой лаборатории).

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

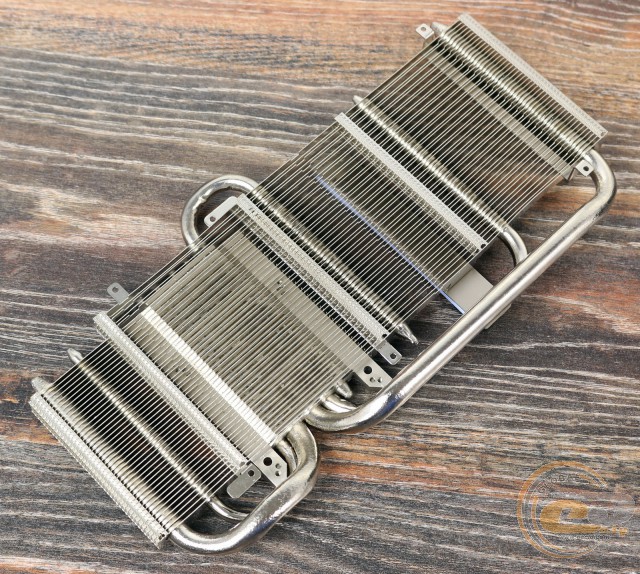

Охладитель состоит из достаточно массивного радиатора, в конструкции которого применяются 47 продольно расположенных алюминиевых пластин, и трех 88-мм осевых вентиляторов с улучшенной формой лопастей, закрепленных на пластиковом кожухе.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

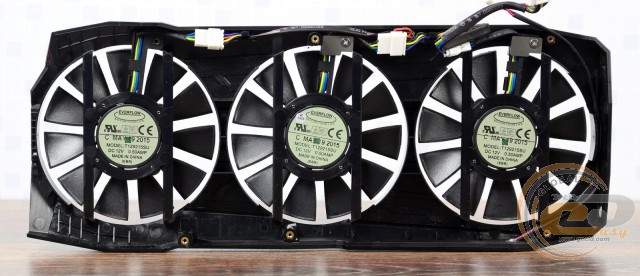

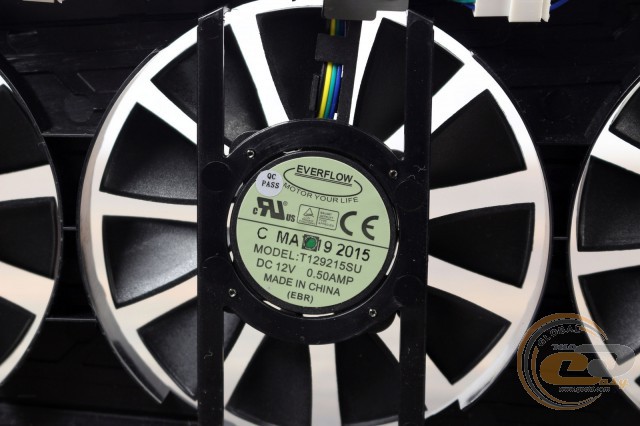

Непосредственно сами вертушки произведены компанией Everflow и имеют маркировку «T129215SU». Номинальное напряжение их работы составляет 12 В, а сила тока – 0,5 А, что дает итоговую мощность на уровне 6 Вт.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

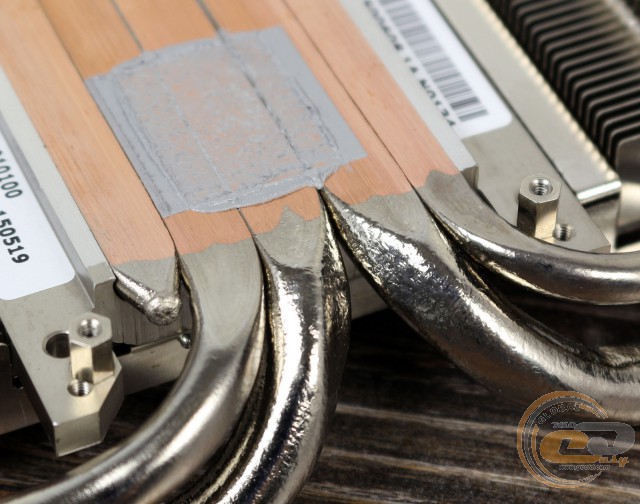

Для равномерного распределения тепла по всей площади радиатора применяются пять медных тепловых трубок разного диаметра: две 10-мм, две 8-мм и одна 6-мм. Ребра радиатора и тепловые трубки покрыты слоем никеля, который призван снизить падение эффективности СО в процессе эксплуатации, вызванное окислением металлов. Стандартно для кулеров ASUS DirectCU применяется схема непосредственного контакта тепловых трубок с поверхностью графического процессора через небольшой слой термопасты для ускоренного отвода излишков тепла.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

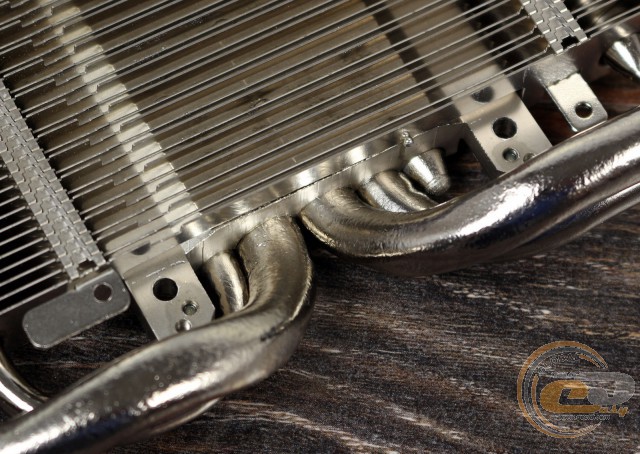

Для повышения эффективности теплообмена трубки надежно припаяны к ребрам алюминиевого радиатора и медному основанию.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

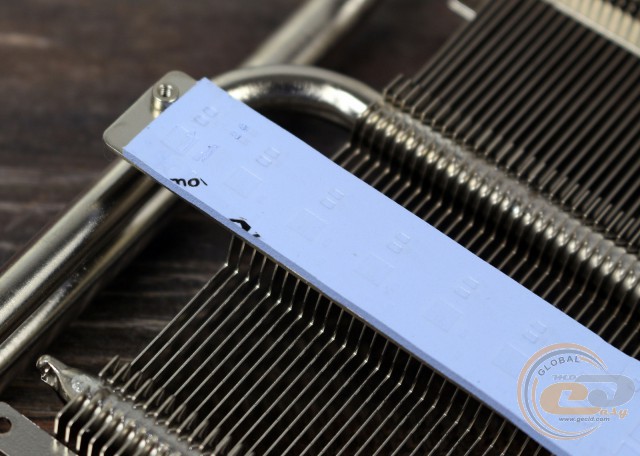

Отдельно отметим, что основная система охлаждения контактирует напрямую с силовыми элементами подсистемы питания при помощи термоинтерфейса. А вот микросхемы памяти, к сожалению, лишены какого-либо дополнительного охлаждения.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 90°С, а кулер, судя по показаниям мониторинга, работал при этом на 55% от своей максимальной мощности. Шум при этом по субъективным ощущениям находился ниже среднего уровня и был комфортным для повседневного использования.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

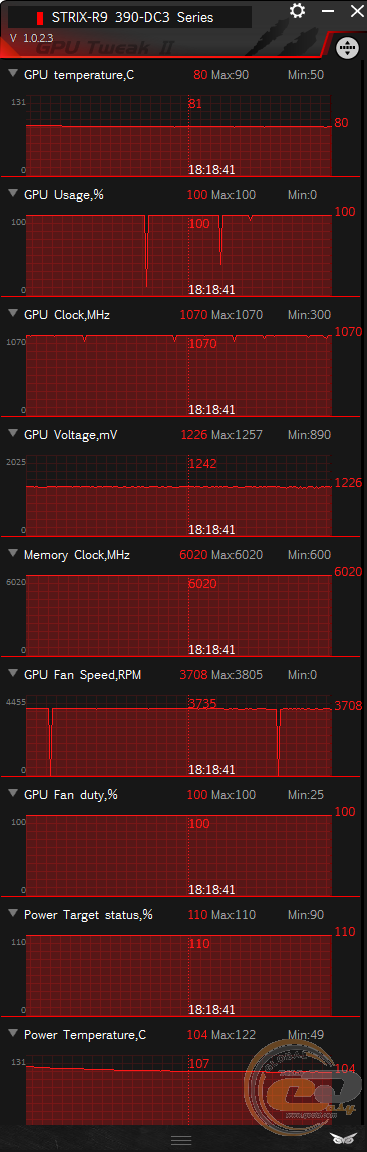

В режиме максимальной частоты вращения лопастей вентиляторов температура GPU опустилась до 80°С. При этом шум вполне логично превысил средний уровень и стал некомфортным для продолжительной работы возле ПК.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

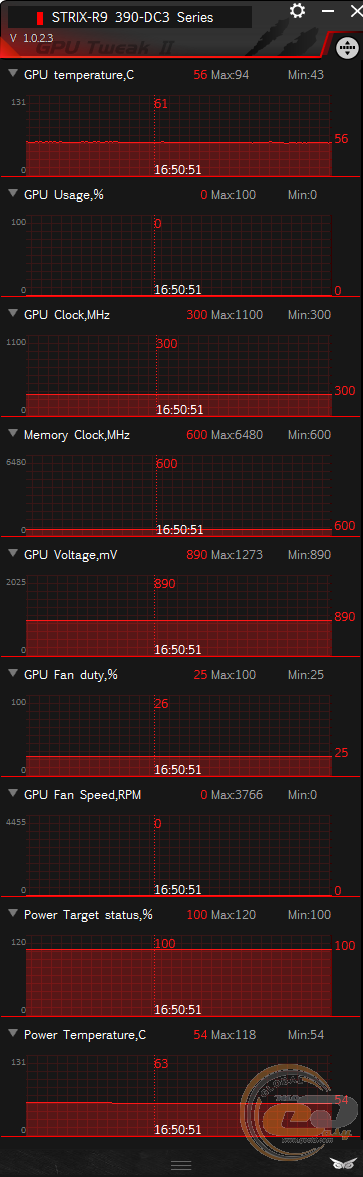

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить их энергопотребление и тепловыделение. В таком режиме температура GPU не превышала 56°С, поскольку вентиляторы вообще перестали вращаться и система охлаждения работала в полностью пассивном режиме. Именно здесь и проявляется работа упомянутой выше технологии 0dB FAN, обеспечивающей беззвучный режим функционирования видеокарты при низких нагрузках.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

В целом кулер тестируемой модели проявил себя хорошо, продемонстрировав необходимую эффективность охлаждения и комфортный уровень шума при повседневном использовании.
