Обзор видеокарты ASUS TUF Gaming GeForce RTX 4090 OC Edition: в погоне за максимальным FPS

Выход все более требовательных AAA-проектов, а также все большее распространение дисплеев с высоким разрешением, в частности 4K Ultra HD, и с частотой развертки свыше 120 Гц заставляют производителей видеокарт, не покладая рук работать над созданием высокопроизводительных устройств.

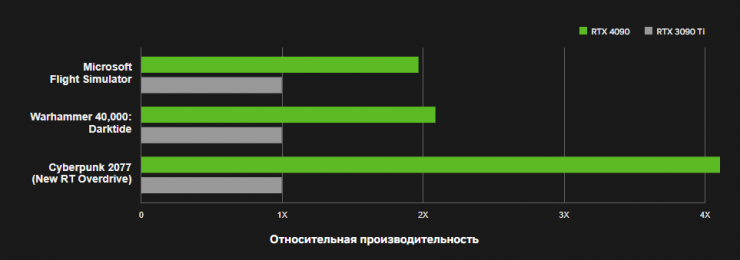

Удовлетворить самых требовательных геймеров призвана свежая NVIDIA GeForce RTX 4090. Производитель графического чипа обещает более 2-кратный прирост производительности по сравнению с предыдущим флагманом GeForce RTX 3090 Ti.

NVIDIA GeForce RTX 4090, 4K Ultra HD

А это позволит получить около 100 FPS даже в передовых игровых проектах в 4K Ultra HD, и это с активным рейтрейсингом и активированным сглаживанием DLSS.

С другой стороны, TDP у GeForce RTX 4090 такой же, как и у GeForce RTX 3090 Ti — 450 Вт. Это самый высокий показатель среди одночиповых игровых решений, по крайней мере, пока на свет еще не появилась GeForce RTX 4090 Ti. А значит, на производителях видеокарт лежит забота о том, чтобы тепло хорошо отводилось от GPU.

На примере ASUS TUF Gaming GeForce RTX 4090 OC Edition (TUF-RTX4090-O24G-GAMING) у нас есть возможность узнать, какая система охлаждения справится с такой «печкой» и что нас на самом деле ожидает в плане производительности. Так что устраивайтесь поудобнее, будет интересно!

Спецификация

Модель	ASUS TUF Gaming GeForce RTX 4090 OC Edition (TUF-RTX4090-O24G-GAMING)
GPU	NVIDIA AD102-300-A1
Микроархитектура	NVIDIA Ada Lovelace
Техпроцесс, нм	4
Количество CUDA-ядер	16384
Количество текстурных блоков	512
Количество растровых блоков	176
Количество тензорных ядер	512
Количество ядер RT	128
Номинальная/динамическая частота графического ядра, МГц	2205/2535 («Silent») 2235/2565 («Boost») 2265/2595 («OC»)
Объем памяти, ГБ	24
Тип видеопамяти	GDDR6X
Эффективная частота памяти, МГц	21000
Ширина шины памяти, бит	384
Пропускная способность памяти, ГБ/с	1008
Внутренний интерфейс	PCI Express 4.0 x16
Внешние интерфейсы	2 x HDMI 2.1a 3 x DisplayPort 1.4a
Максимальное разрешение, пикселей	7680 x 4320
Минимальная рекомендуемая мощность блока питания, Вт	850
Дополнительные разъемы питания PCIe	1 х 16-контактный
Размеры (в соответствии с измерениями в нашей тестовой лаборатории), мм	348,2 x 150 x 72,6 (350 x 150 x 73 мм)
Подсветка	ASUS AURA SYNC
Драйверы	Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU
Сайт производителя	ASUS
Страница устройства	ASUS TUF Gaming GeForce RTX 4090 OC Edition

Упаковка и комплект поставки

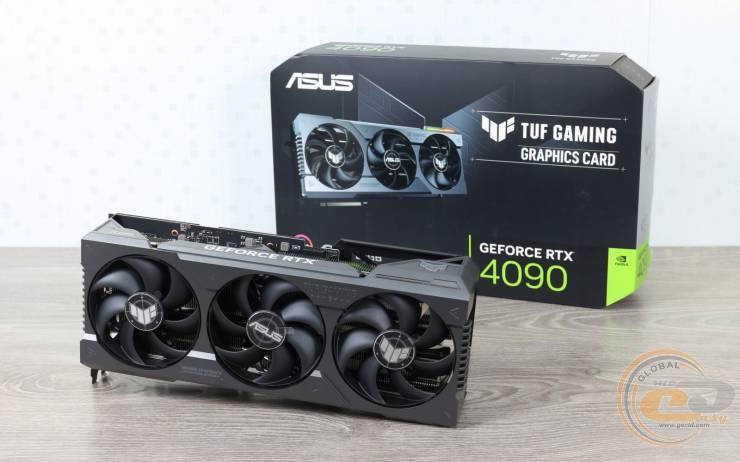

Флагманская, по крайней мере, до выхода RTX 4090 Ti, видеокарта получила коробку соответствующих размеров и с необычным оформлением углов. А на обороте традиционно содержится достаточно информации о ключевых ее особенностях. Еще одна грань сообщает о необходимости дополнительного 16-контактного коннектора блока питания, хотя на практике используются только 12 контактов.

Один такой переходник, как раз идет в комплекте снабжения. Также здесь присутствует документация пользователя, липучка для укладки кабелей и держатель для видеокарты.

Последний, к слову, также обладает функцией отвертки, что достаточно удобно при монтаже.

Внешний вид

ASUS TUF Gaming GeForce RTX 3090 OC Edition (299х139x53 мм)

ASUS TUF Gaming GeForce RTX 4090 OC Edition (350x150x73 мм)

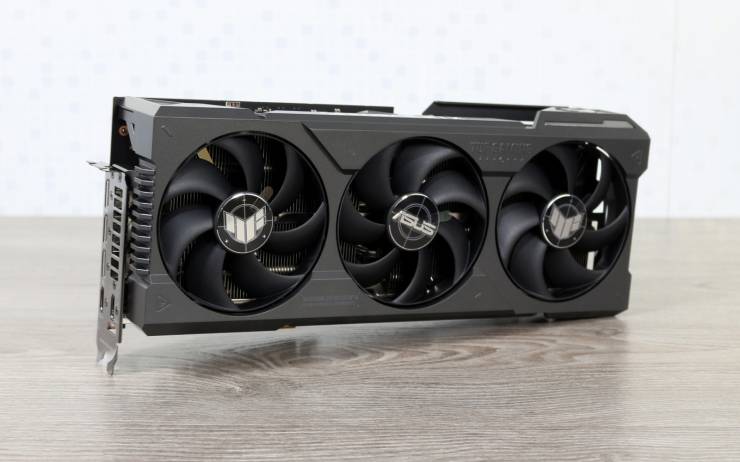

Экстерьер ASUS TUF Gaming GeForce RTX 4090 OC Edition в чем-то напоминает предшественников, но произошли определенные изменения. Да, на месте очень схожие серо-черные оттенки, да и сам верхний кожух по-прежнему металлический. Правда, сквозных декоративных вырезов в нем уже нет, да и его формы несколько поменялись.

Но самая большая метаморфоза – это размеры RTX 4090, которая по сравнению с RTX 3090 "поправилась" на 50 мм в длину, 11 мм в ширину и 20 мм в толщину. Поэтому и компьютерный корпус для ее монтажа должен соответствовать. А учитывая немаленький вес устройства, использование комплектной подставки просто необходимо для сохранения слота PCIe в целостности.

Подсвеченная зона почти не изменилась – светится логотип линейки ASUS TUF Gaming и полоска под ним. Конечно, налицо поддержка технологии синхронизации ASUS AURA SYNC.

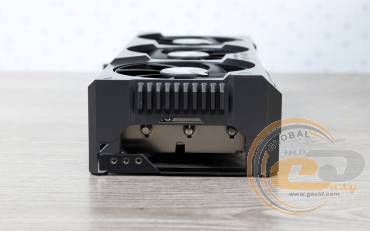

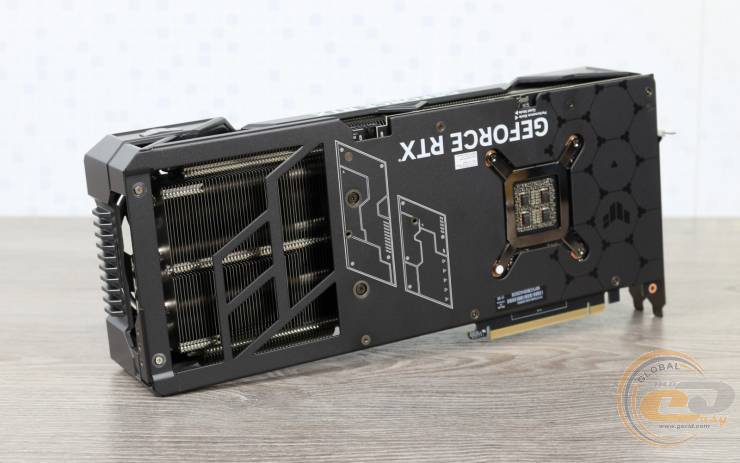

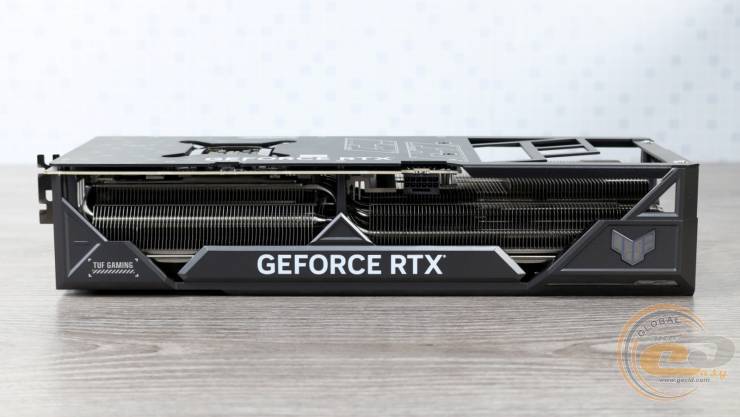

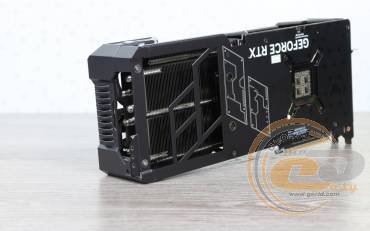

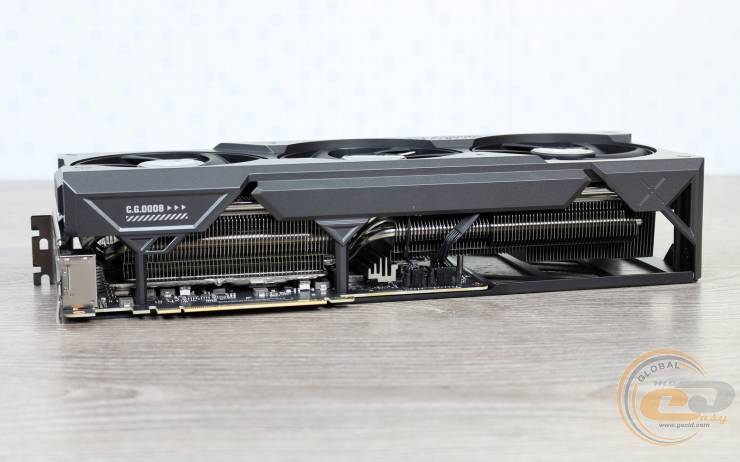

С обратной стороны имеется пластина жесткости, которая защищает сравнительно компактную печатную плату от изгиба и выполняет роль дополнительного радиатора. В ней предусмотрен вырез напротив последнего вентилятора, что обеспечит более эффективное продувание и вывод теплого воздуха. Также полезны будут два небольших выреза на верхней грани. Один из них облегчит отключение коннектора питания, а другой предоставит доступ к переключателю режимов работы СО (Performance и Quiet).

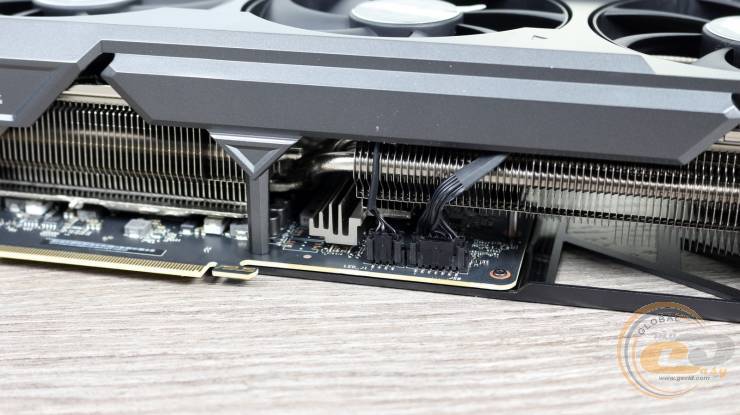

Кстати, о питании. Вместо трех 8-пиновых разъемов здесь используется один 12-контактный коннектор 12VHPWR.

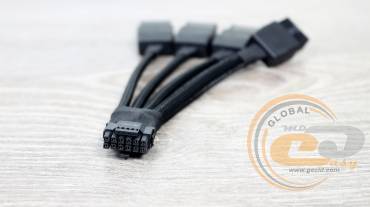

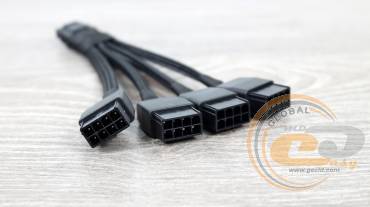

Если в блоке питания такого нет, можно использовать комплектный переходник с четырех 8-контактных PCIe.

Впрочем, согласно последней информации, случаются редкие случаи плавления контактов при использовании таких адаптеров. Поэтому было бы хорошо не пожалеть средств на блок питания, уже оборудованный соответствующим коннектором. К примеру, таковой имеется в платиновом ASUS ROG Thor 1200W Platinum II (ROG-THOR-1200P2-GAMING) с 10-летней гарантией от производителя.

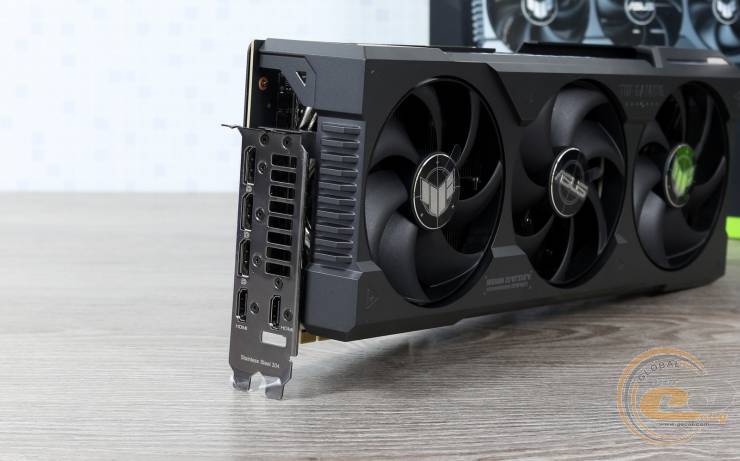

Набор внешних интерфейсов ASUS TUF Gaming GeForce RTX 4090 OC Edition включает в себя следующие порты:

• 2 x HDMI 2.1a;
• 3x DisplayPort 1.4a.

Что ж, есть на один HDMI больше, чем предусмотрено эталонным дизайном. А максимальное разрешение составляет 7680х4320 (8K Ultra HD).

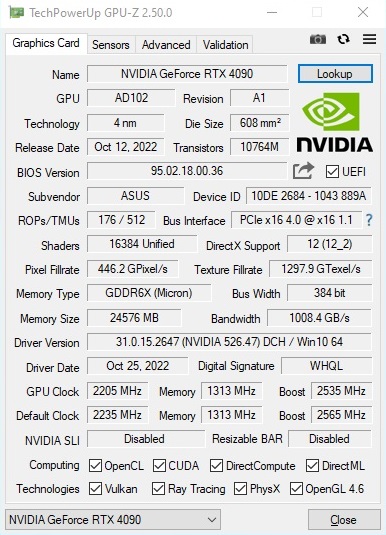

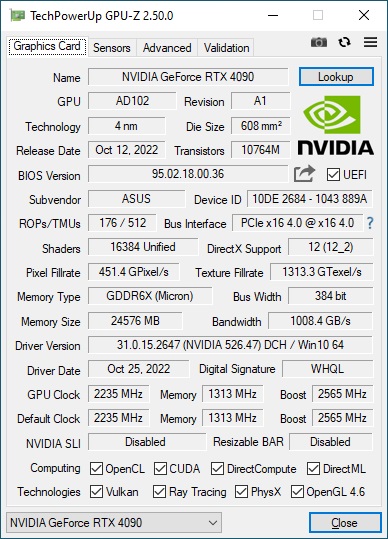

Теперь несколько строк о начинке, обеспечивающей формирование изображения. 4-нм графический процессор NVIDIA AD102-300-A1 включает в себя 16384 CUDA-ядер. Базовая частота его работы равна 2235 МГц, а динамическая достигает 2565 МГц.

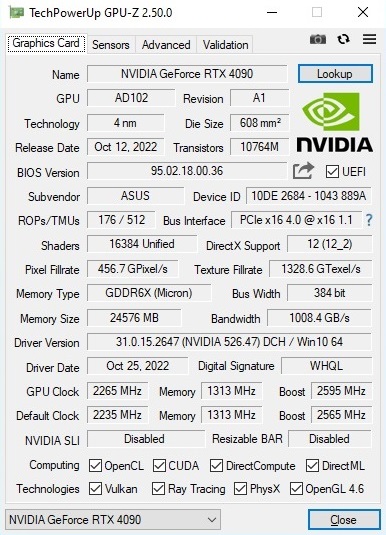

В свою очередь утилита ASUS GPU Tweak III позволяет выбрать дополнительные профили Silent и OC. Первый на 30 МГц снижает номинальную и динамическую частоту GPU, тогда как второй на такую же величину их поднимает.

Объем видеопамяти равен 24 ГБ, а сама она имеет тип GDDR6X и набрана с помощью микросхем производства Micron. При эффективной частоте их работы в 21000 МГц и 384-битной шине получаем пропускную способность на уровне 1008,4 ГБ/с.

Система охлаждения

Кулер ASUS TUF Gaming GeForce RTX 4090 OC Edition явно самый большой из всех, прошедших через наши руки. Да, с ним плата занимает 3,65 слота охлаждения. Например, если у вас материнская плата формата microATX, то об использовании других слотов расширения можно забыть.

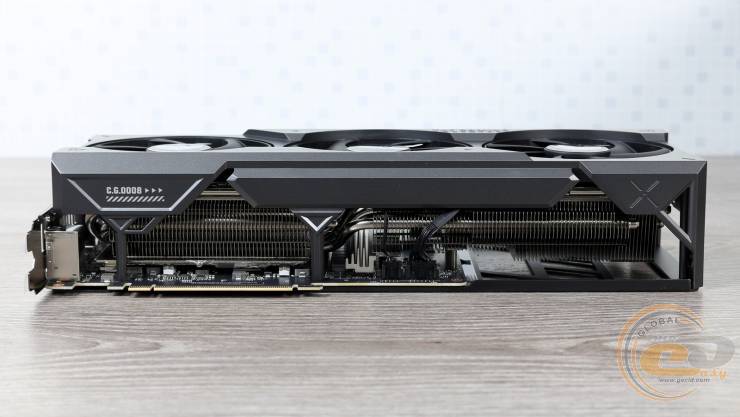

В основе радиатора лежат восемь никелированных медных тепловых трубок диаметром 6 мм. Сам охладитель состоит из двух секций – одна непосредственно отводит тепло от GPU, кстати, через испарительную камеру, тогда как вторая увеличивает площадь теплоотдачи.

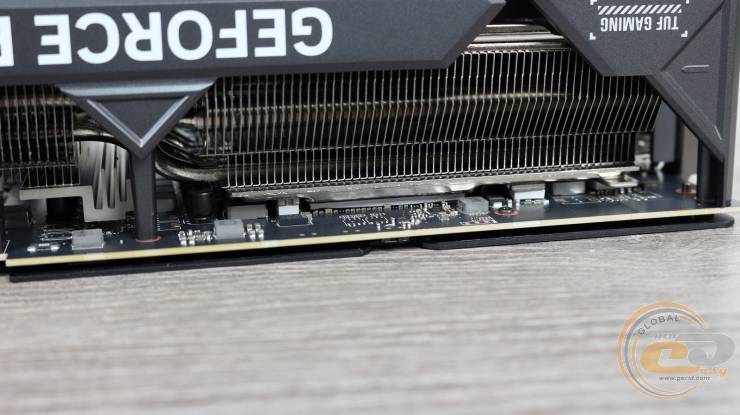

Что приятно, на элементах подсистемы питания установлен отдельный радиатор. Кстати, элементная база здесь набрана из надежных компонентов. Например, твердотельные конденсаторы способны проработать 20 000 часов при температуре 105°С.

Из-за термопрокладки основной кулер также охлаждает чипы памяти. Как видим, производитель позаботился о должном отводе тепла от всех горячих элементов.

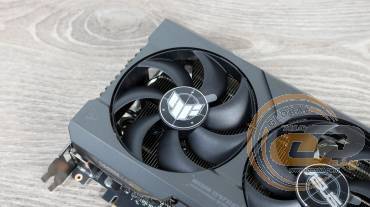

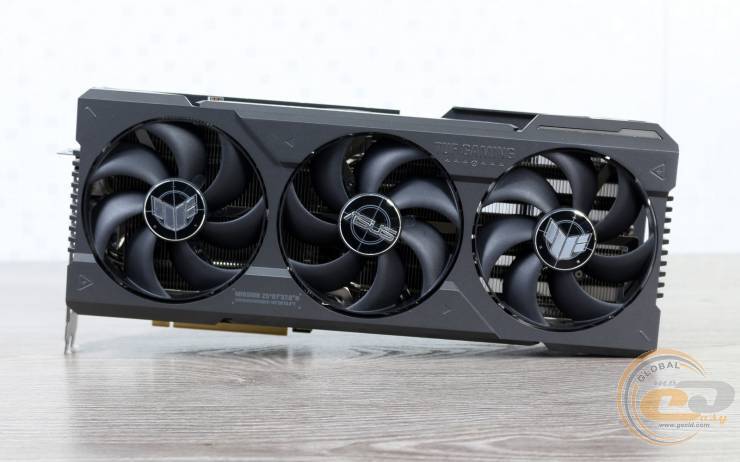

Активное же охлаждение возложено на трио 103-мм вентиляторов. В их основе лежат двойные шариковые подшипники, что положительно повлияет на ресурс.

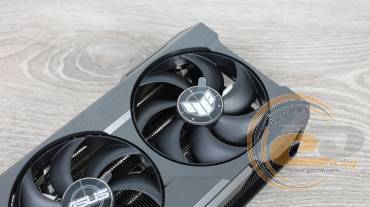

Как мы уже привыкли, два боковых пропеллера для снижения турбулентности вращаются против часовой стрелки, в то время как средний — за ней.



Что ж, давайте проверим, как все это работает на практике.

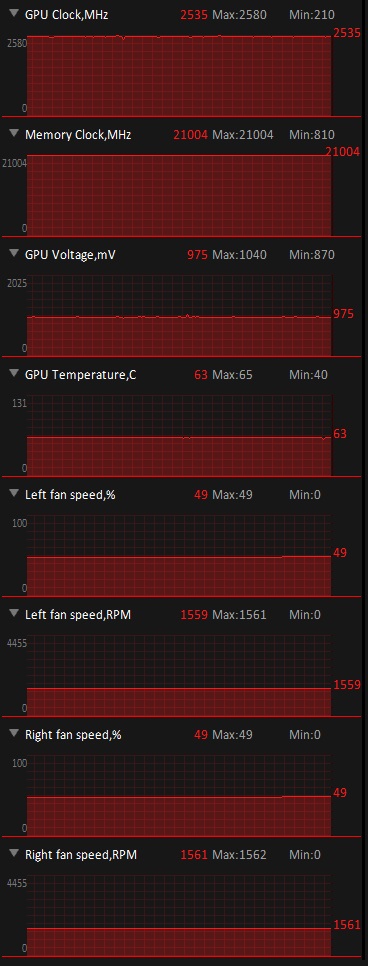

При автоматической регулировке скорости вращения лопастей, при максимальной нагрузке, графическое ядро нагрелось до 63°С. В то же время скорость пропеллеров не превышала 1550 об/мин, что сопровождалось комфортным шумом ниже среднего уровня. Частота GPU зафиксировалась на показателе 2535 МГц.

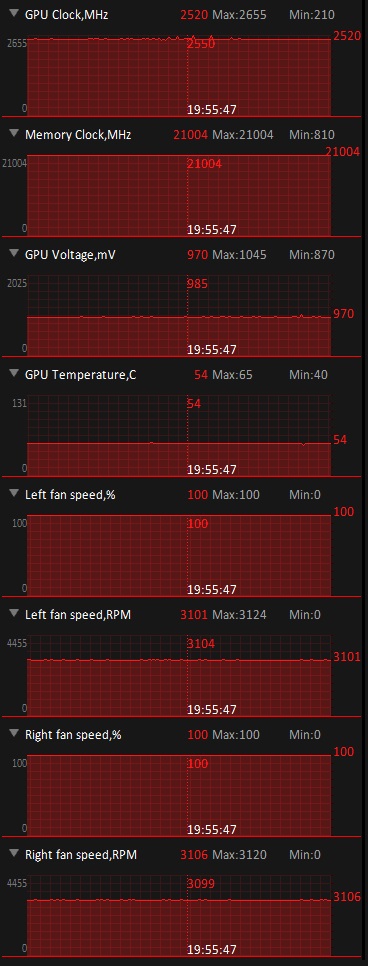

Принудительная установка частоты вращения лопастей на максимум – 3100 об/мин позволила снизить температуру графического процессора до 54°С. По всей видимости, присутствуют отличный запас мощности системы охлаждения. Правда, шум при этом немного превысил средний уровень и субъективно был лишь относительно комфортным для постоянного использования. Частота GPU в свою очередь немного снизилась – до 2520 МГц.

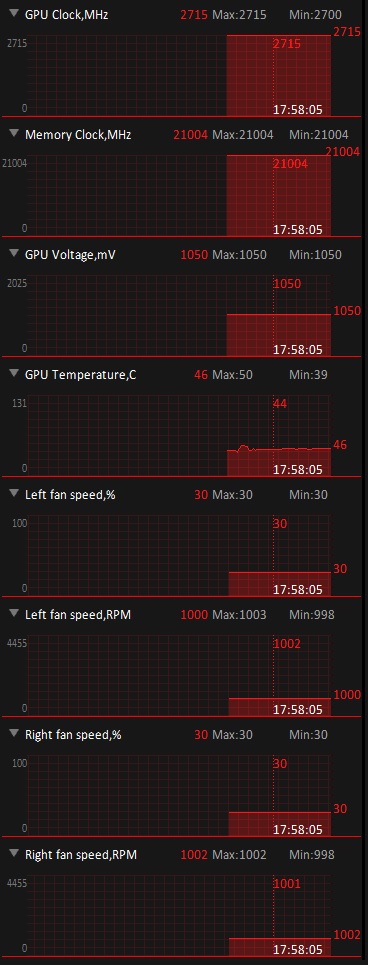

При реальной игровой нагрузке в Assassin Creed Odyssey у Full HD температура составила 46°С при почти бесшумной работе вертушек на скорости около 1000 об/мин. Частота графического процессора в таком режиме поднималась до 2715 МГц.

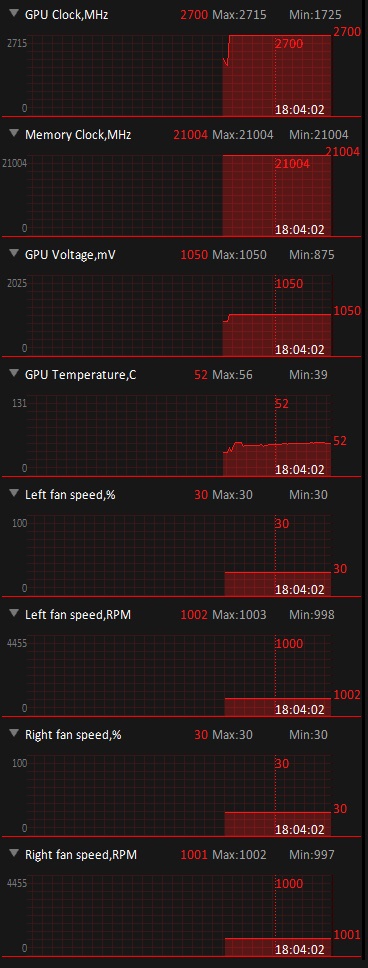

Переход к разрешению 4K UHD принес рост температуры до 52-53°С при тех же 1000 об/мин. При этом частота GPU лишь немного снизилась — до 2700 МГц, что все еще заметно выше заявленных динамических показателей.

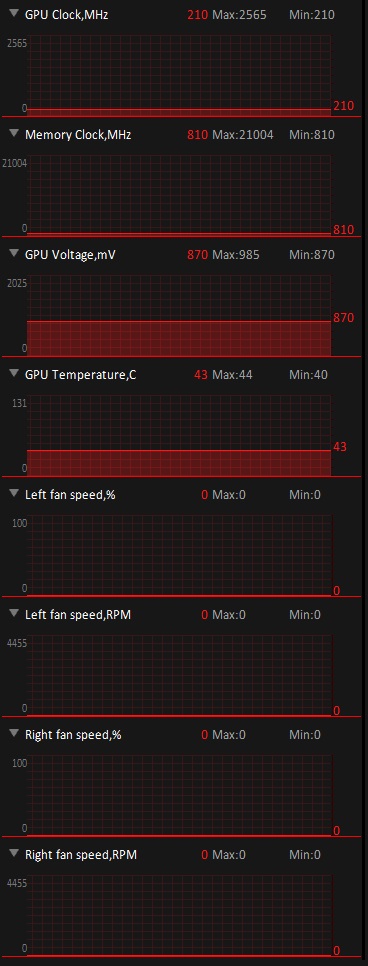

При отсутствии нагрузки частоты графического ядра и памяти автоматически снижались, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 43°С, а вентиляторы временно отключались. Активация работы пропеллеров начинается только при достижении 55°С, а при охлаждении графического процессора до 50°С они снова останавливаются.

В итоге данная система охлаждения порадовала очень комфортными акустическими показателями и низким нагревом GPU, благодаря чему возможна работа на очень высоких частотах. Единственное "но" - наличие едва слышного писка дросселей.
