Обзор и тестирование видеокарты GIGABYTE GeForce GTX 1070 Xtreme Gaming 8G: экстремально хорошо

«А почему бы нам не сделать самую лучшую версию NVIDIA GeForce GTX 1070 на рынке?», − подумали, по всей видимости, однажды в компании GIGABYTE и разработали новую видеокарту в игровой линейке GIGABYTE Xtreme Gaming.

GIGABYTE GeForce GTX 1070 Xtreme Gaming 8G (GV-N1070XTREME-8GD) является одной из самых дорогих модификаций NVIDIA GeForce GTX 1070 с воздушным охлаждением. По правде говоря, она заняла эту позицию вполне заслуженно, ведь доработок и различных улучшений по сравнению с эталонной версией тут действительно много, начиная от оригинальной системы охлаждения и высокого уровня заводского разгона, и заканчивая двумя дополнительными видеовыходами HDMI для любителей VR. Давайте же разберемся во всех особенностях этой модели.

Спецификация

Упаковка и комплектация

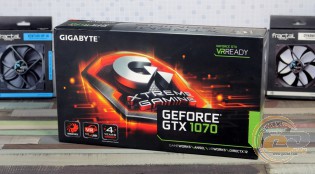

Оформление упаковки вполне однозначно заявляет, что перед нами видеокарта, ориентированная на геймеров. Об этом говорит логотип серии GIGABYTE Xtreme Gaming и упоминание о поддержке VR-устройств. Дополнительно отмечена расширенная четырехлетняя гарантия и целый ряд фирменных достоинств видеокарты на обратной стороне коробки.

Что же касается комплекта поставки, то наличие фирменного напульсника и наклейки с логотипом серии Xtreme Gaming – это, конечно, хорошо, но хотелось бы увидеть в коробке с одной из самых дорогих NVIDIA GeForce GTX 1070 хотя бы пару полезных аксессуаров, к примеру, мостики NVIDIA SLI.

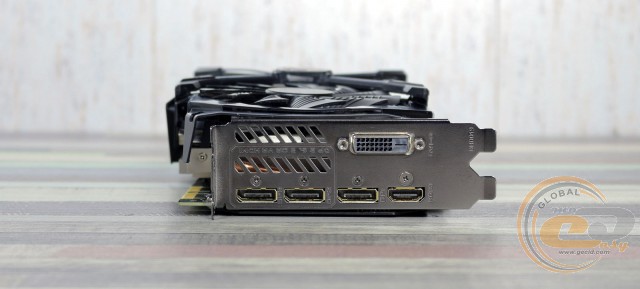

На интерфейсной панели тестируемой модели представлен эталонный набор видеовыходов:

• 1 х DVI-D;
• 1 х HDMI 2.0b;
• 3 х DisplayPort 1.4.

Одновременное подключение мониторов ограничено четырьмя видеовыходами с максимальным разрешением 7680 х 4320 при 60 Гц.

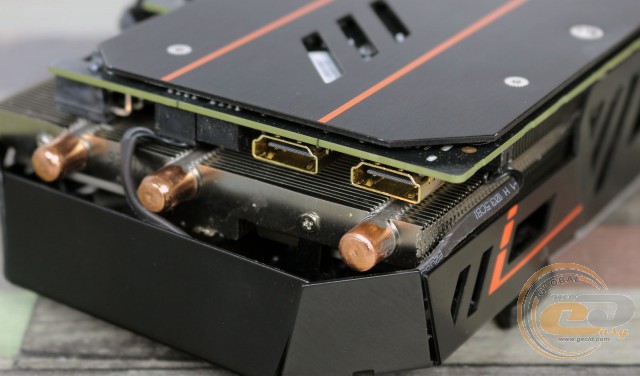

Также на тыльной стороне видеокарты распаяны два дополнительных порта HDMI 2.0b, которые служат для подключения шлема виртуальной реальности.

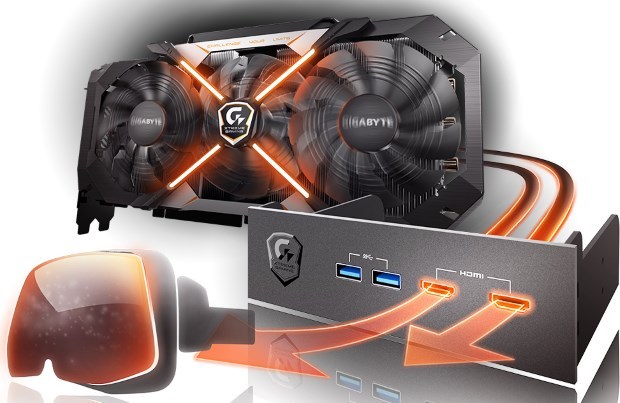

При помощи двух кабелей HDMI графический адаптер подключается к специальной 5,25-дюймовой панели GIGABYTE VR Extended Front Panel, которая обладает двумя интерфейсами HDMI и двумя USB 3.0.

Также вы можете приобрести специальный набор аксессуаров, который включает в себя фирменный коврик, упомянутую выше панель, мостик NVIDIA SLI и два HDMI-порта на интерфейсную панель ПК, в случае, если вы не хотите подключать шлем виртуальной реальности к фронтальной панели.

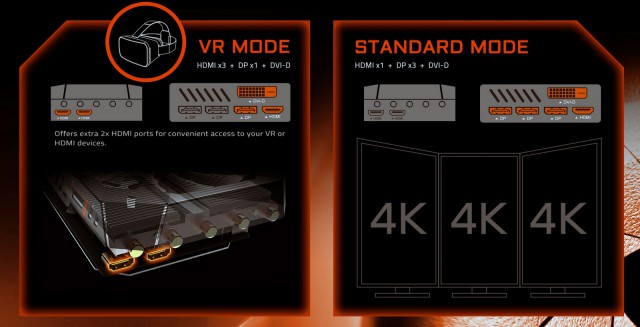

В стандартном режиме работы в вашем распоряжении видеовыходы на интерфейсной панели видеокарты, а при желании погрузиться в виртуальную реальность вы переводите видеокарту в режим VR, в котором два из трех интерфейсов DisplayPort отключаются, а взамен активируются два дополнительных порта HDMI. Отдельно отметим, что для смены режимов необходима перезагрузка.

Внешний вид и элементная база

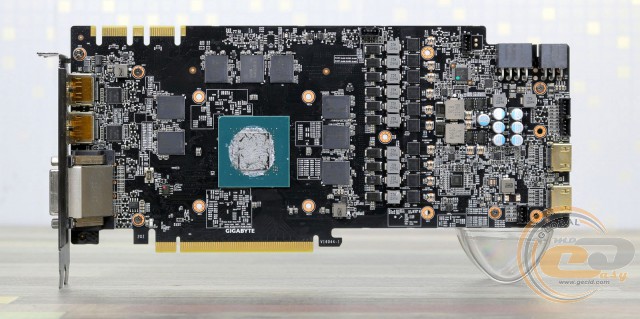

Видеокарта GIGABYTE GeForce GTX 1070 Xtreme Gaming 8G выполнена на оригинальной печатной плате черного цвета. Логика расположения ключевых компонентов весьма привычна: все чипы памяти распаяны вокруг графического ядра, а компоненты подсистемы питания расположены по правую от него сторону. Сама печатная плата обладает специальным защитным покрытием в соответствии с технологией Xtreme Protection, которое предотвращает повреждение от влаги, пыли и коррозии.

Используемая элементная база соответствует фирменной концепции Ultra Durable VGA. В ее состав вошли исключительно надежные компоненты, такие как твердотельные и тантал-полимерные конденсаторы, а также дроссели с ферритовым сердечником.

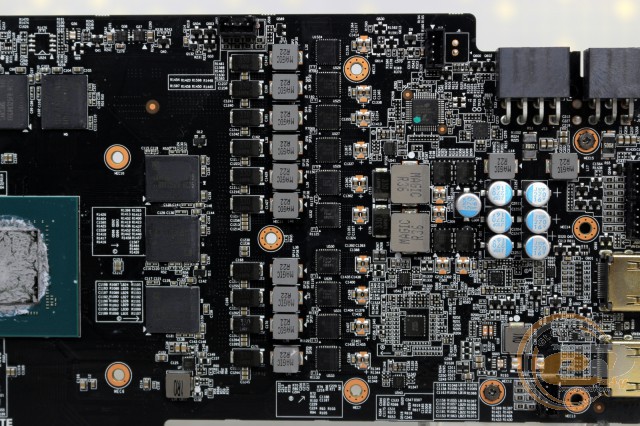

Питание выполнено по усиленной 10+2-фазной схеме, где десять фаз отвечают за питание графического ядра, а две предназначены для подсистемы видеопамяти. Напомним, что эталонная видеокарта работает по пятифазной схеме (4+1).

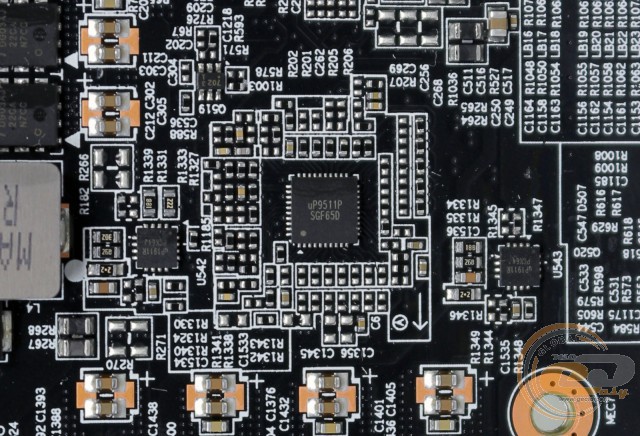

В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor, которую мы уже видели на NVIDIA GeForce GTX 1080.

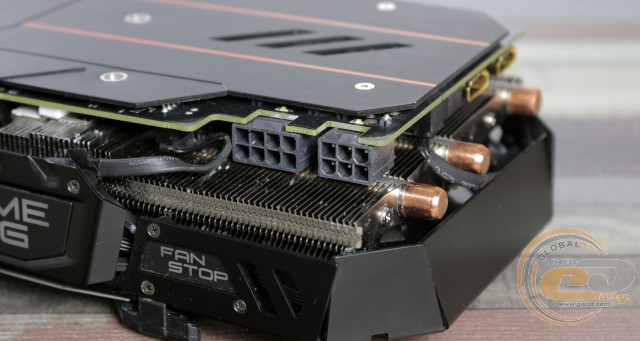

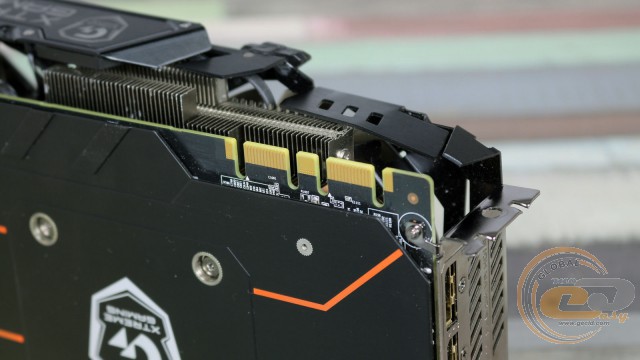

Для питания тестируемого графического адаптера используется слот PCI Express x16 и два разъема PCIe (6- и 8-контактные), расположенные на боковой стороне платы. В свою очередь эталонная версия обходится только одним 8-контактным разъемом. Отметим, что кулер немного мешает отключению кабелей PCIe. Отдельно выделим два небольших светодиода рядом с разъемами, которые служат для индикации стабильности питания видеокарты. Если с питанием все хорошо, то они не горят, в случае отключения − они загораются, мигающие же светодиоды сигнализируют о нестабильном питании.

Для обеспечения работы технологии NVIDIA SLI на GIGABYTE GeForce GTX 1070 Xtreme Gaming 8G используются два коннектора для подключения соответствующих мостиков.

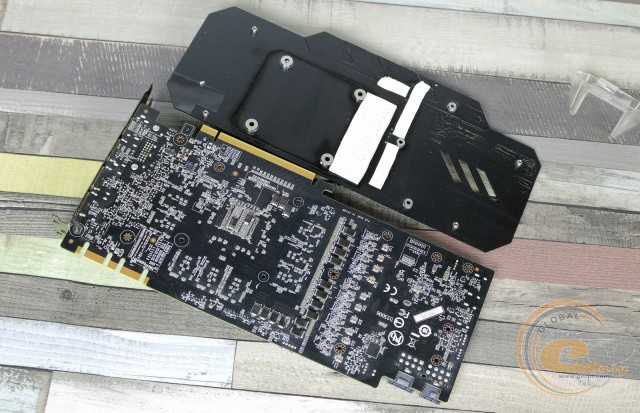

Обратная сторона печатной платы прикрыта опорной пластиной, предназначенной не только для повышения жесткости конструкции, но и для прямого охлаждения элементов подсистемы питания, которое происходит посредством термоинтерфейса.

В основе видеоускорителя лежит графический чип NVIDIA GP104-200-A1, произведенный по 16-нм техпроцессу. Он состоит из 1920 ядер CUDA, 120 текстурных блоков и 64 блоков растеризации. Тестирование проводилось в режиме «Gaming», в котором базовая частота графического процессора увеличена с номинальных 1506 до 1671 МГц, а динамическая – с 1683 до 1873 МГц.

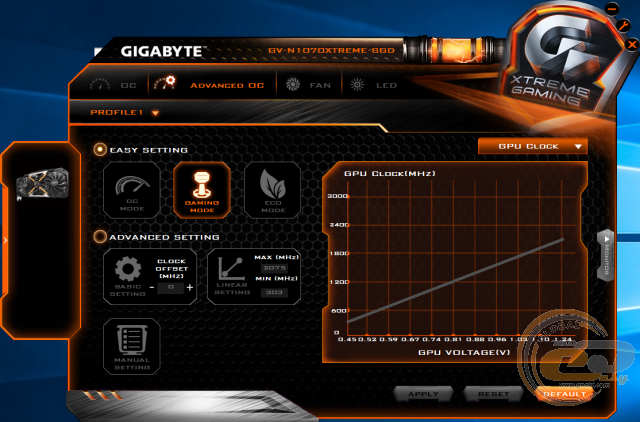

При желании в комплектной утилите можно оперативной активировать профили «ECO» или «OC». Первый характеризуется пониженными частотами и энергопотреблением, а второй – более высоким разгоном GPU (1695 / 1898 МГц) и памяти (8316 МГц).

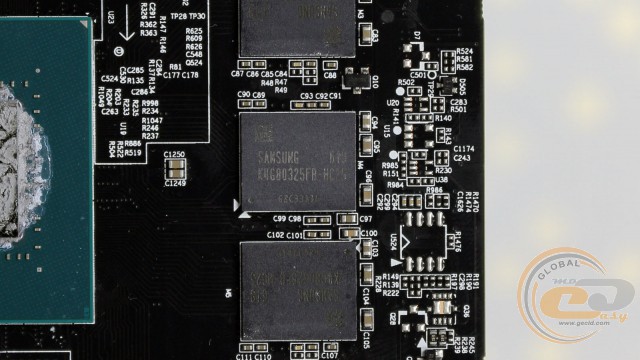

Память тестируемой видеокарты, общим объемом 8 ГБ, набрана с помощью восьми чипов Samsung K4G80325FB-HC25 емкостью 8 Гбит каждый. Эффективная частота их работы в режиме «Gaming» была повышена до 8168 МГц. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, которая способна пропускать 261,4 ГБ информации за секунду.

Обладатели корпусов с прозрачной боковой панелью по достоинству оценят наличие LED-подсветки на боковой стороне видеокарты, которая к тому же несет не только декоративную функцию. В частности, ближе к правому краю находится надпись «Fan Stop», сигнализирующая об остановке вентиляторов в случае низкой нагрузки на GPU.

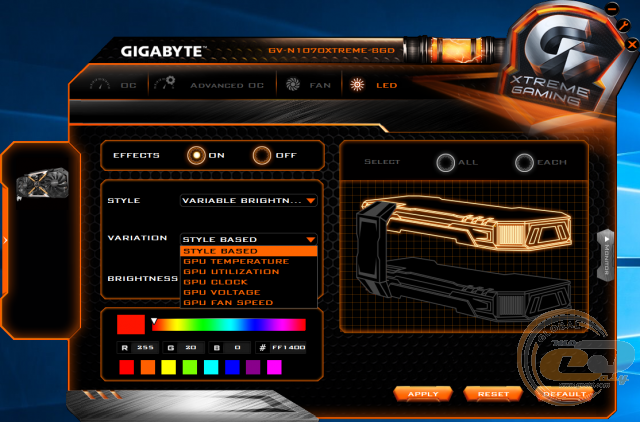

В фирменной утилите Xtreme Engine вы можете выбрать один из нескольких режимов работы подсветки, включая мерцание в такт музыке, затухание и т.д. Также можно настроить цвет в пределах 16,8 млн. оттенков и отрегулировать яркость.

Система охлаждения

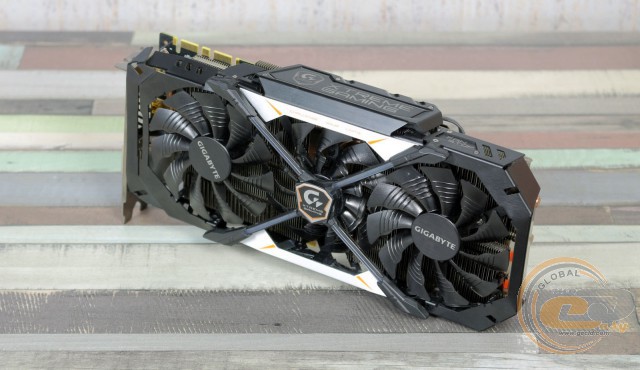

GIGABYTE GV-N1070XTREME-8GD с установленной системой охлаждения WINDFORCE 3X занимает два слота расширения и имеет общую длину 287 мм согласно официальному сайту компании (300 мм согласно измерениям в нашей тестовой лаборатории).

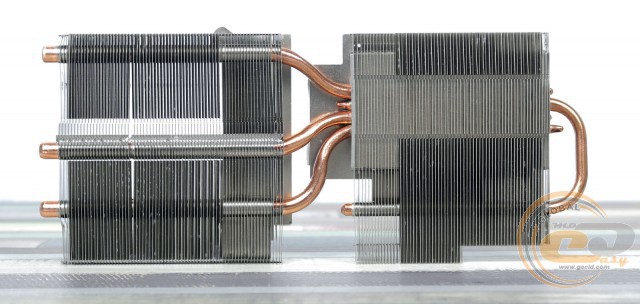

Cам кулер состоит из достаточно крупного двухсекционного радиатора, набранного из 71 и 62 алюминиевых никелированных поперечно расположенных пластин, трех вентиляторов с диаметром лопастей 100 мм, а также из пластикового кожуха, который накрывает всю конструкцию сверху.

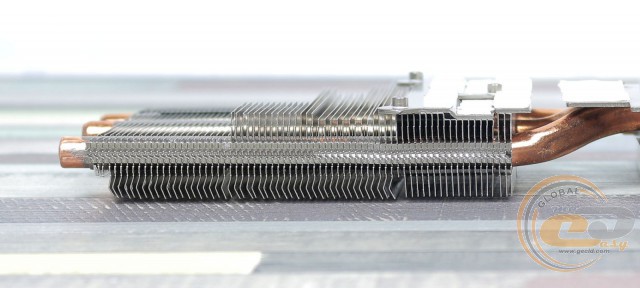

Часть ребер радиатора расположена под углом, что по заверениям производителя должно способствовать оптимизации воздушного потока, увеличению области контакта потока с радиатором, а также снижению уровня шума.

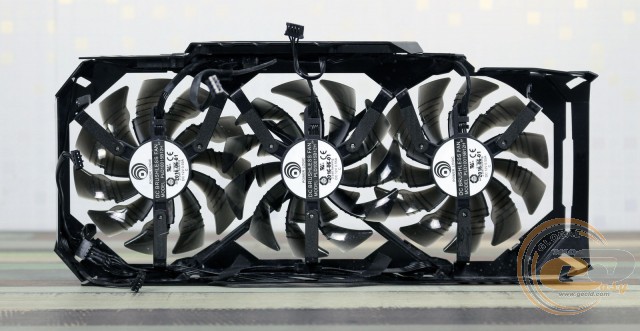

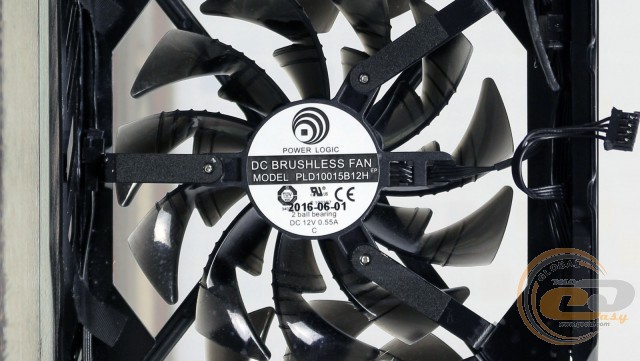

Вертушки произведены компанией Power Logic и имеют маркировку «PLD10015B12H». Они построены на основе двойных подшипников качения с высоким сроком службы. Их номинальное рабочее напряжение составляет 12 В, а сила тока – 0,55 А.

Несмотря на использование трех 100-мм вентиляторов, производителю удалось сохранить размеры видеокарты в пределах 30 см, что было достигнуто благодаря размещению центральной вертушки под двумя крайними. К тому же она вращается в другом направлении для оптимизации воздушного потока.

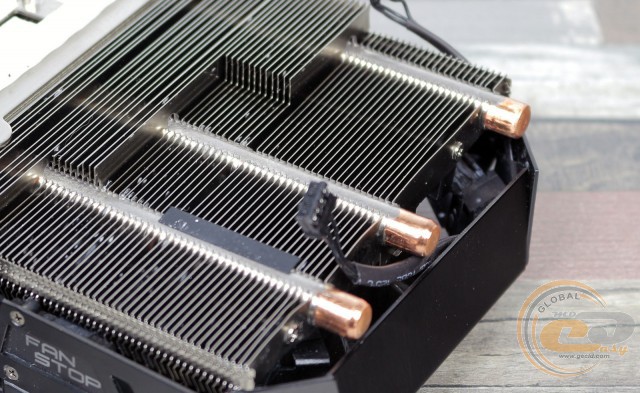

Для повышения эффективности теплообмена используются четыре тепловые трубки (три диаметром 8 мм и одна 6-мм). К сожалению, они не покрыты слоем никеля, который применяется для минимизации падения эффективности работы вследствие окисления меди.

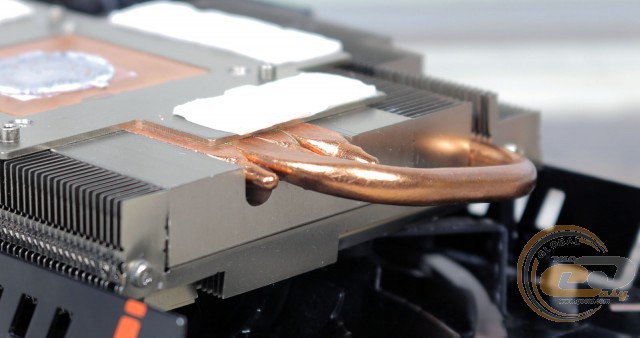

Контакт тепловых трубок с ребрами радиатора и основанием улучшен при помощи припоя.

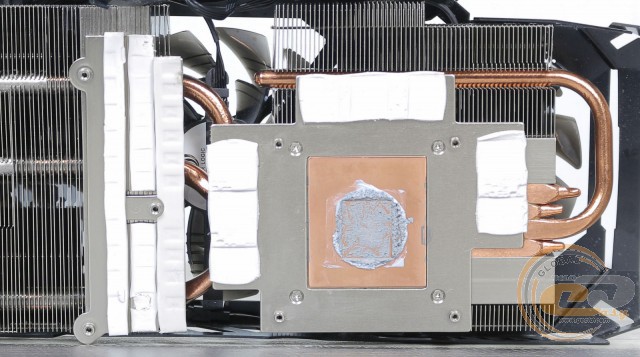

Также производитель позаботился не только о температуре графического ядра, ведь сама система охлаждения контактирует через термоинтерфейс со всеми чипами видеопамяти, полевыми транзисторами и дросселями. Напомним и о наличии термоинтерфейса на опорной пластине, которая снимает излишки тепла с обратной стороны печатной платы в области подсистемы питания.

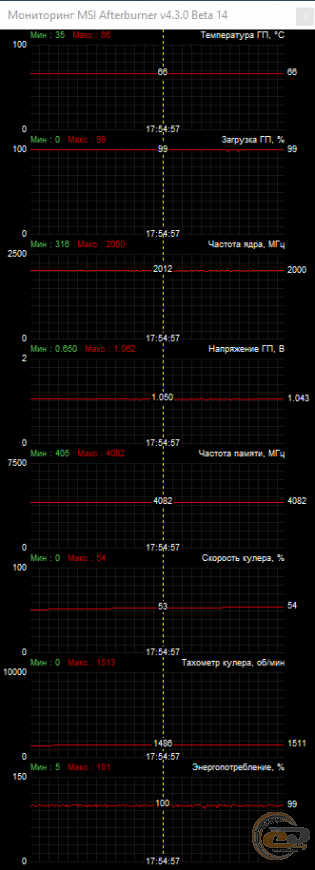

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 66°С, а кулер работал при этом на 54% (1511 об/мин) от своей максимальной мощности. По субъективным ощущениям шум находился ниже среднего уровня, он абсолютно не выделялся на фоне других комплектующих и никоим образом не мешал в процессе использования видеокарты.

Для сравнения напомним, что модель ASUS ROG STRIX GeForce GTX 1080 GAMING OC в аналогичном режиме показала 63°С, а MSI GeForce GTX 1070 GAMING X 8G – 74°С. Но при этом частота GPU у тестируемой видеокарты была самой высокой: 2000 МГц против 1898 МГц у ASUS и 1949 МГц у MSI.

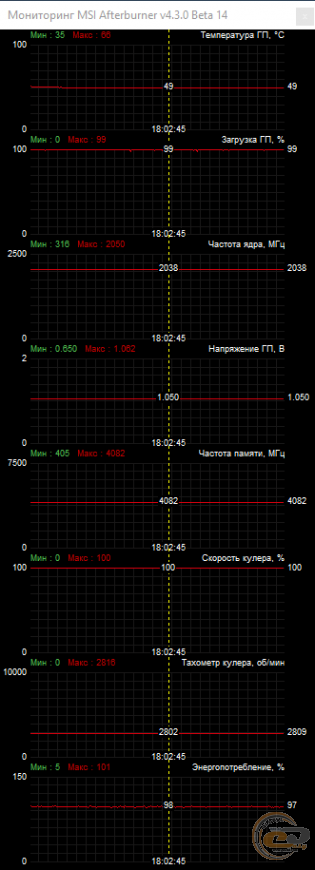

В режиме максимальной скорости вращения лопастей вентиляторов (2809 об/мин) температура GPU опустилась до 49°С. Это указывает на отличный запас мощности кулера, ведь критическая температура NVIDIA GP104 заявлена на уровне 94°С. При этом шум немного превысил средний уровень и перестал быть комфортным, но и громким его назвать нельзя.

И опять отмечаем, что система охлаждения модели GIGABYTE GV-N1070XTREME-8GD отлично смотрится на фоне упомянутых ранее конкурентов: у ASUS ROG STRIX GeForce GTX 1080 GAMING OC температура GPU была зафиксирована на 48°С при частоте GPU 1924 МГц, а показатели MSI GeForce GTX 1070 GAMING X 8G составили 62°С и 1962 МГц соответственно.

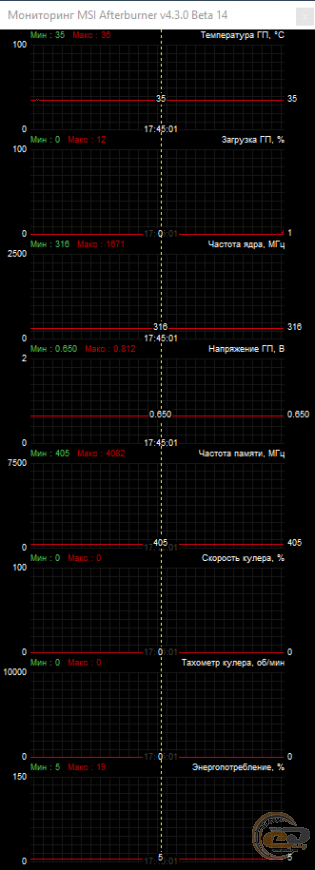

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышает 35°С, поскольку вентиляторы вообще перестают вращаться, и система охлаждения работает в полностью пассивном режиме. Активация работы вертушек происходит после достижения температурой GPU показателя 52°С.

Учитывая рабочие частоты графического процессора и памяти, система охлаждения WINDFORCE 3X показала лучшие результаты среди всех ранее тестированных нами модификаций NVIDIA GeForce GTX 1070. Она обеспечила не только отличные температурные показатели, но и продемонстрировала очень низкий уровень шума при повседневном использовании. Также отметим полное отсутствие каких-либо посторонних звуков от элементной базы в виде высокочастотного писка дросселей.
