Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER WINDFORCE OC 8G: цена/возможности?

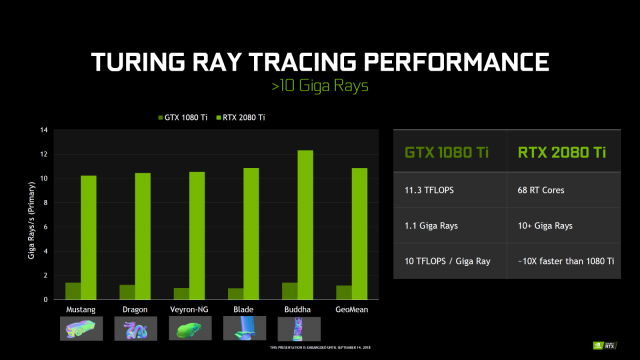

Одним из основных преимуществ представленной летом 2018 года линейки NVIDIA GeForce RTX 20 на 12-нм микроархитектуре NVIDIA Turing стало наличие ядер Tensor и RT. Они существенно повысили производительность при трассировке лучей. К примеру, вычислительная мощность NVIDIA GeForce GTX 1080 Ti составляет 1,1 гигалучей в секунду, а всего лишь 68 RT-ядер флагманской NVIDIA GeForce RTX 2080 Ti выдают более 10 гигалучей в секунду. При этом остальные блоки RTX 2080 Ti свободны для выполнения других задач.

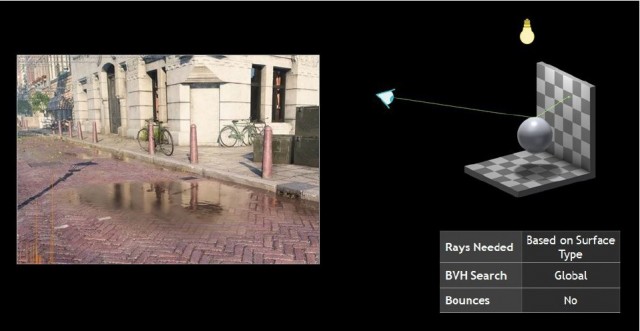

А для чего нужна трассировка лучей? Это технология рендера сцены с трехмерной графикой. Алгоритм отслеживает путь светового луча от источника к объекту освещения. Параллельно идет просчет его взаимодействия с объектами на пути следования.

Например, он может проходить сквозь прозрачные поверхности, отражаться от металлических объектов и т.д. Для точного просчета всех взаимодействий, будь то преломление или отражение, и нужна трассировка лучей. Все это позволяет отрисовать наиболее реалистичную световую схему и тени, а также максимально точно смоделировать освещение всех объектов в сцене.

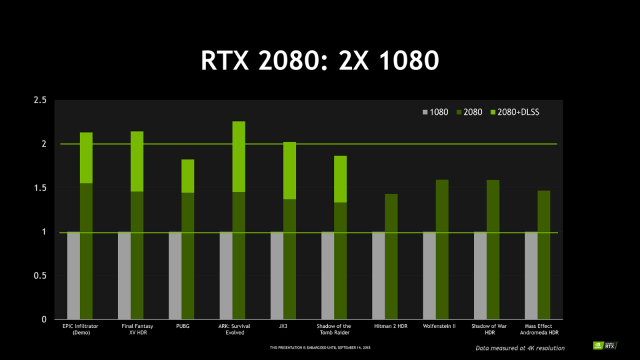

Но это очень требовательная задача, и повысить частоту смены кадров с включенной трассировкой лучей призвана технология сглаживания Deep Learning Super Sampling (DLSS). Она использует возможности машинного обучения для увеличения производительности без потери качества при сглаживании.

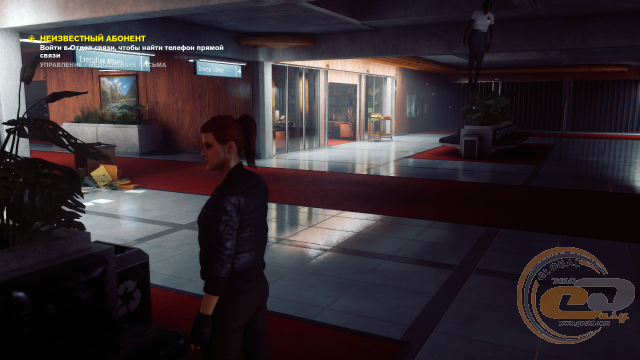

Для большей наглядности мы сделали несколько скриншотов в игре Control. На первом из них трассировка лучей выключена.

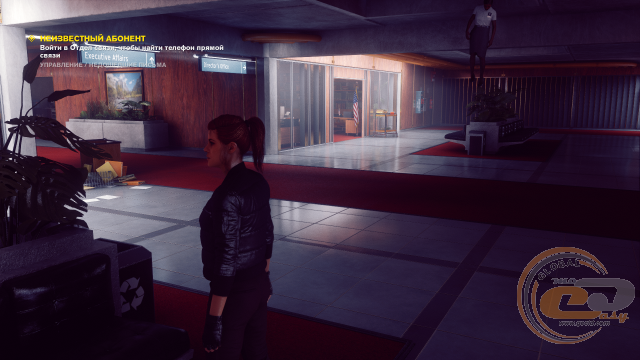

На втором существенно меняется световой рисунок кадра благодаря активации рейтрейсинга. На полу появились реалистичные отражения, а стеклянные окна в комнате лучше пропускают отраженный от предметов свет, что позволяет нам видеть их более детально.

На последнем скриншоте активирован рейтрейсинг и сглаживание DLSS. Заметно небольшое ухудшение качества картинки, особенно на растительности в левой части кадра. Поэтому если ваша система нормально справляется с трассировкой без DLSS, то лучше это сглаживание и не включать. В остальных случаях оно действительно повышает производительность, но приходится жертвовать небольшой потерей качества изображения.

Однако пора уже переходить к обзору GIGABYTE GeForce RTX 2060 SUPER WINDFORCE OC 8G. Для начала взглянем на ее характеристики.

Спецификация

Упаковка и комплектация

Видеокарта поставляется в картонной коробке с оригинальной цветной полиграфией. На ее сторонах отмечены ключевые особенности дизайна и некоторые технические характеристики.

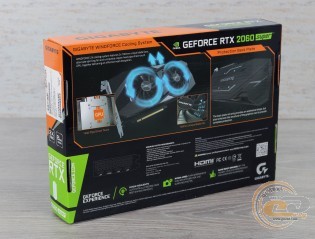

Список системных требований к компьютеру расположен на обратной стороне упаковки. Исходя из рекомендаций, блок питания должен обладать мощностью не менее 550 Вт и поддерживать один 8-контактный коннектор PCIe.

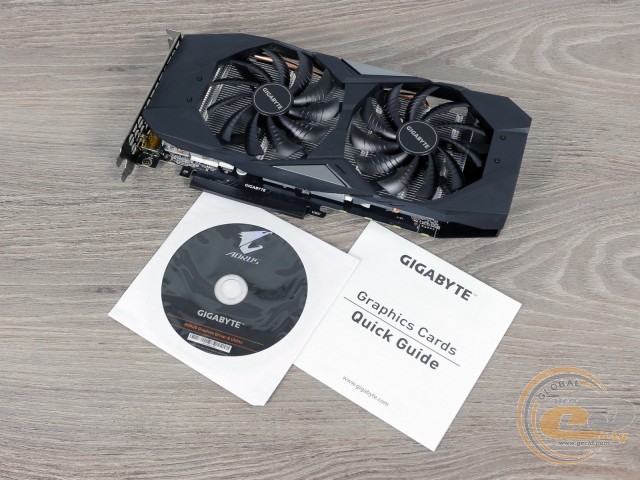

В комплекте поставки мы обнаружили только стандартную документацию и диск с ПО.

Внешний вид

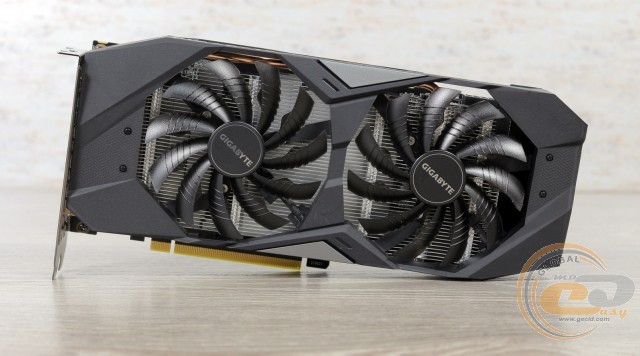

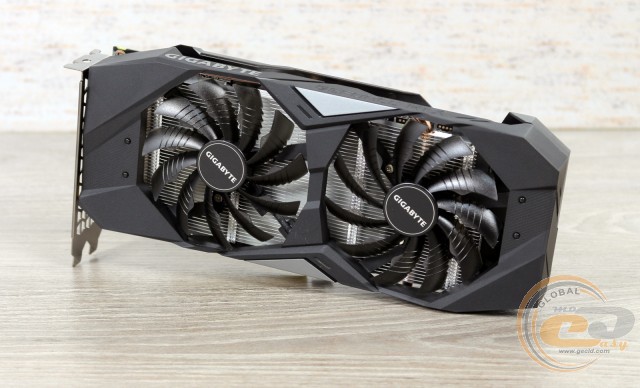

GIGABYTE GeForce RTX 2060 SUPER WINDFORCE OC 8G получилась относительно компактной моделью. Внутри корпуса она займет всего 265 мм и ровно два слота расширения, что очень неплохо, учитывая современные тенденции делать практически трехслотовые решения длиной под 30 см. Ее оформление можно назвать максимально сдержанным. Кожух системы охлаждения выполнен из темного пластика и особо не привлекает внимание вычурным дизайном или формами. Подсветка отсутствует.

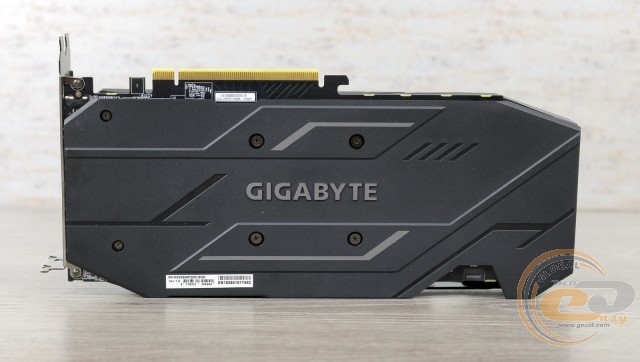

Обратная сторона видеокарты прикрыта пластиковой пластиной жесткости. Все-таки не стоит забывать, что перед нами не флагманская модификация.

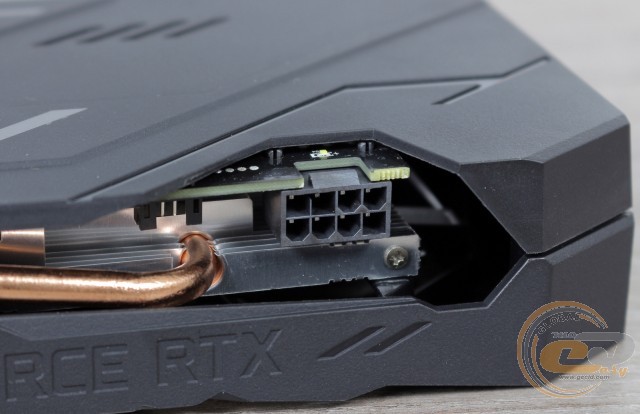

Для питания видеокарта использует слот PCI Express 3.0 х16 и один 8-контактный разъем PCIe. Благодаря его удачному расположению кулер нисколько не затрудняет отключение кабеля питания.

В основе GIGABYTE GV-N206SWF2OC-8GD находится оригинальная печатная плата и качественные компоненты, соответствующие концепции Ultra Durable VGA. В ее состав вошли твердотельные и тантал-полимерные конденсаторы и дроссели с ферритовым сердечником. Подсистема питания выполнена по усиленной 6+2-фазной схеме: шесть фаз отвечают за питание графического ядра, а две предназначены для подсистемы видеопамяти. Напомним, что эталонная видеокарта работает по 5+2-фазной схеме.

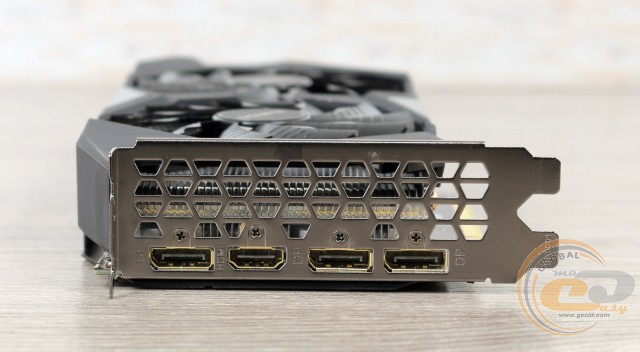

Для вывода изображения используется модифицированный набор интерфейсов:

• 1 х HDMI 2.0b;
• 3 х DisplayPort 1.4.

Максимальное разрешение составляет 7680 х 4320. NVIDIA рекомендует использовать по одному HDMI, DisplayPort и DVI.

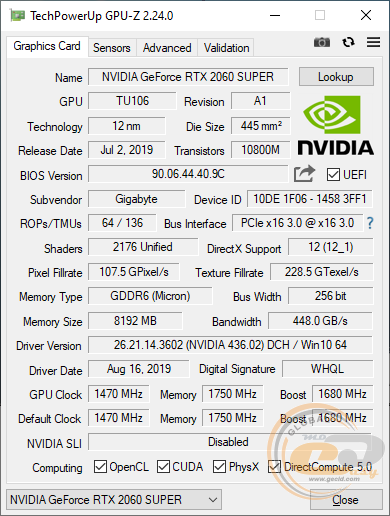

В основе видеоускорителя лежит 12-нм GPU NVIDIA TU106-410. Базовая его частота составляет 1470 МГц, а динамическая достигает 1680 МГц, что на 1,8% выше эталонного показателя 1650 МГц. Видеопамять набрана из GDDR6-микросхем компании Micron общим объемом 8 ГБ. Они работают на эталонной эффективной частоте 14000 МГц. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, которая способна пропускать 448 ГБ информации за секунду.

Система охлаждения

Видеокарта GIGABYTE GeForce RTX 2060 SUPER WINDFORCE OC 8G с установленной системой охлаждения занимает два слота расширения и имеет общую длину 265 мм согласно официальному сайту.

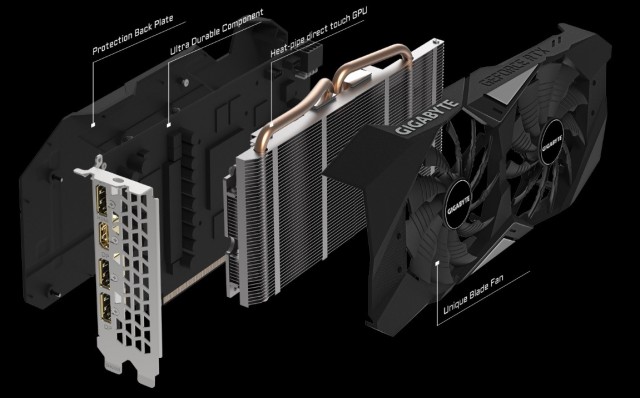

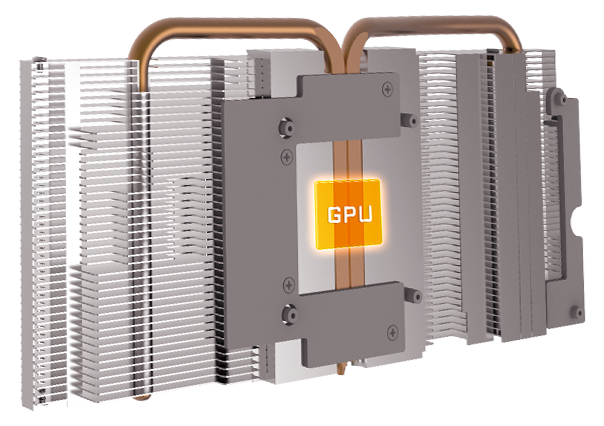

Кулер состоит из крупного алюминиевого радиатора с продольным оребрением и пары медных композитных тепловых трубок диаметром 6 мм с прямым контактом к поверхности GPU.

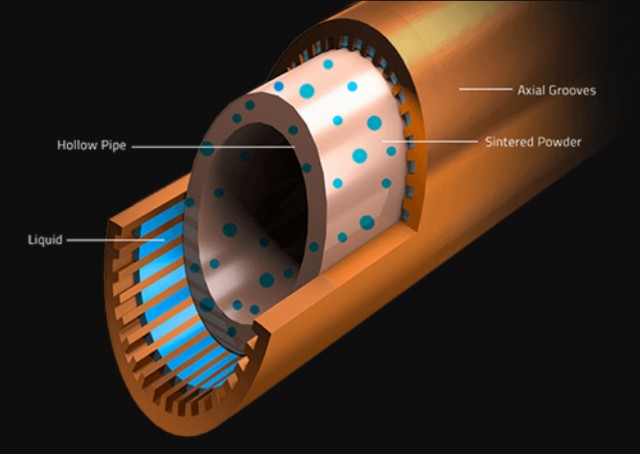

Cами тепловые трубки состоят из внутреннего полого слоя и внешнего с канавками, внутри которых находится жидкость для лучшего теплообмена.

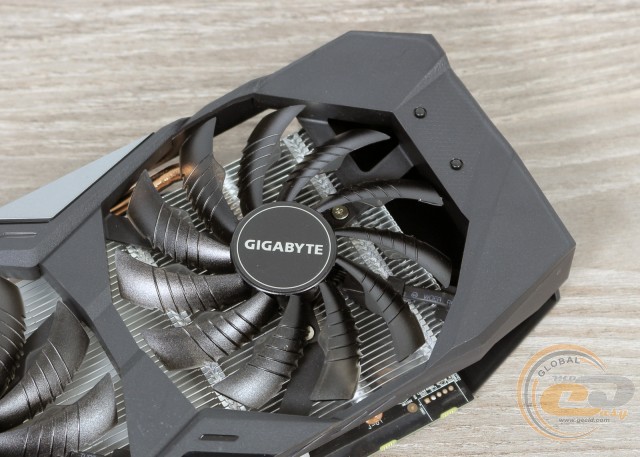

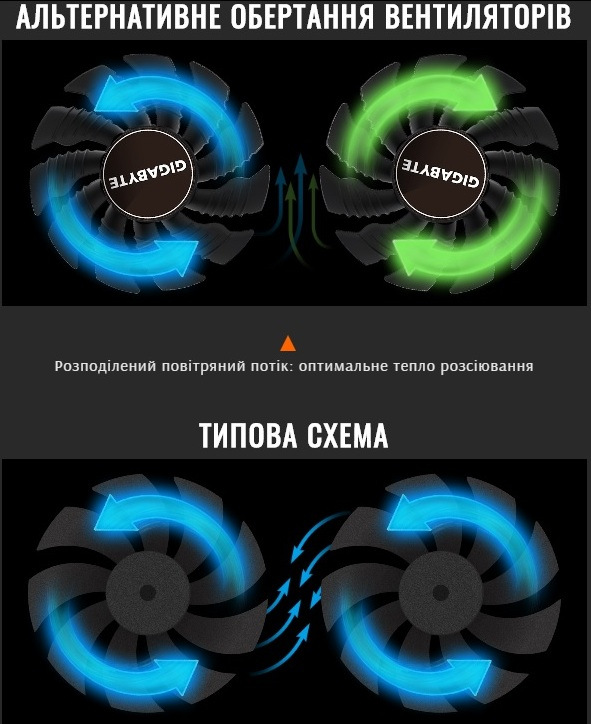

Активный обдув радиатора осуществляет пара 95-мм вентиляторов. Они выделяются оригинальной формой лопастей, технологией Alternate Spinning (правая вертушка вращается по часовой стрелке, а левая – против) и режимом 3D Active Fan (вентиляторы приостанавливают работу при низкой температуре GPU).

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 74°С при критическом показателе 89°С. Пропеллеры работали на скорости 1839 об/мин (87% от максимального показателя). Создаваемый при этом шум находился ниже среднего уровня. Частота ядра достигала 1485 МГц.

Для сравнения можно вспомнить GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G, которая оснащена более массивной и мощной системой охлаждения. В аналогичном режиме ее GPU нагревался до 69°С и работал на более высокой частоте: 1635 против 1485 МГц.

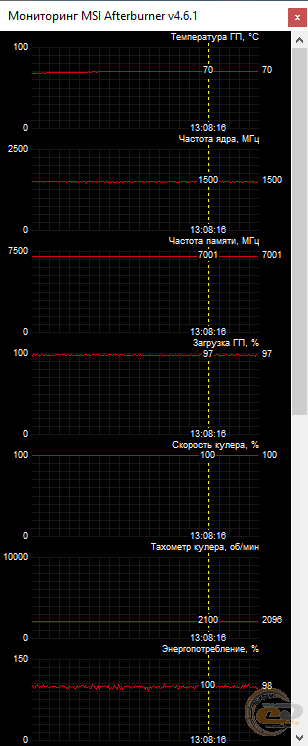

В режиме максимальной частоты вращения лопастей вентиляторов (2100 об/мин) температура GPU опустилась до 70°С. Шум в таком режиме был средним. Частота GPU достигала 1500 МГц. В аналогичном режиме система охлаждения видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G смогла снизить температуру GPU до 59°С. Опять же, его частота была выше: 1650 против 1500 МГц.

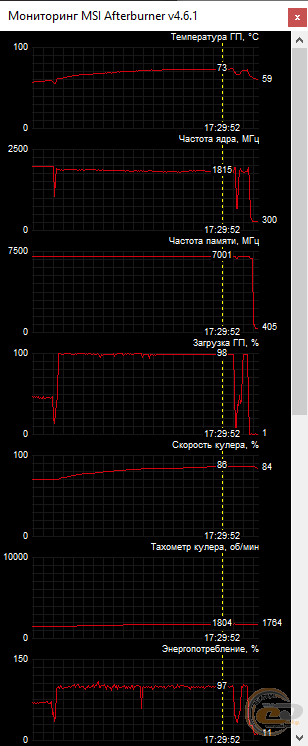

При реальной игровой нагрузке скорость GPU поднималась до 1815 МГц. Кулер работал достаточно тихо на частоте 1800 об/мин (86% от максимума). Температура GPU достигала 73°С.

В играх более дорогая версия от GIGABYTE работала на частоте GPU 1965 МГц.

При отсутствии нагрузки скорости работы графического ядра и памяти автоматически понижались, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 45°С, а система охлаждения переходила в пассивный режим (3D Active Fan). Вертушки начинали вращаться только после достижения температурой GPU отметки 47°С.

В целом система охлаждения видеокарты GIGABYTE GeForce RTX 2060 SUPER WINDFORCE OC 8G оказалась тихой, но без большого запаса по мощности. Свиста дросселей замечено не было.
