Обзор видеокарт GIGABYTE GV-N26-896H-B в SLI

Все больше решений попавших к нам в руки являются переработкой более дорогих реализаций графических ускорителей. Будучи выведенным, не так давно в «свет», графический чип NVIDIA GT200 изначально отпугивал многих фанатов марки своей дороговизной. Но время и интенсивная конкуренция со стороны RV770 от AMD ATI заставили разработчика посмотреть на свое решение с другой стороны и снизить цены. Такие изменения на рынке видеокарт породили новый интерес преданного покупателя.

Одно решение на первоначальной версии GeForce GTX 260 мы уже тестировали в варианте от XFX и как тогда было отмечено графические процессоры GeForce GTX 280 и GeForce GTX 260 имеют одни и те же «корни» – чип NVIDIA GT200 (подробнее о нем в обзоре GeForce GTX 280). Только для более дорогих ускорителей используется полноценная версия этого GPU, а для GeForce GTX 260 «урезанная», что, кроме всего прочего, позволяет производителю продать и частично нерабочие GT200.

GT200-100

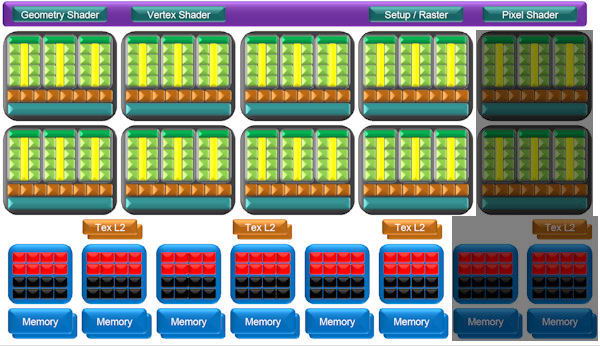

Блок-схема GeForce GTX 260 (GT200-100), затемнена отключенная часть чипа.

Вполне наглядно видно на схеме, что у GeForce GTX 260 недостает активных унифицированных процессоров и блоков выборки и фильтрации текстур, а также блоков растеризации. Изменения в сторону уменьшения коснулись и ширины шины памяти. Все эти нововведения привели к уменьшению производительности, снижению энергопотребления и главное, в данном случае, уменьшили стоимость конечного продукта.



GeForce 9800 GTX

GeForce GTX 260

GeForce GTX 280

Radeon HD 4850

Radeon HD 4870

Графический чип

G92-420-A2

GT200-100-A2

GT200-300-A2

RV770

RV770

Частота ядра, МГц

675

576

602

625

750

Частота унифицированных процессоров, МГц

1688

1242

1296

625

750

Количество унифицированных процессоров

128

192

240

800

800

Количество блоков адресации/фильтрации текстур

64 / 64

64 / 64

80 / 80

40 / 40

40 / 40

Количество блоков ROPs

16

28

32

16

16

Объем памяти, МБ

512

896

1024

512

512

Эффективная частота памяти, МГц

2200 (2*1100)

1998
(2*999)

2214
(2*1107)

2000
(2*1000)

3600
(4*900)

Тип памяти

GDDR3

GDDR3

GDDR3

GDDR3

GDDR5

Разрядность шины памяти, бит

256

448

512

256

256

Пропускная способность памяти, ГБ/с

70,4

111,9

141,7

63,6

115,2

Количество транзисторов, млн

754

1408

1408

965

965

Технический процесс производства

65 нм

65 нм

65 нм

55 нм

55 нм

Энергопотребление, Вт

до 156

до 182

до 236

до 110

до 160

Видеокарта GIGABYTE GV-N26-896H-B на NVIDIA GeForce GTX 260

И вот немного раскрыв суть перевоплощения топового чипа от компании NVIDIA GT200, мы теперь постараемся ближе познакомить читателя с одной из его реализаций, а главное протестировать в разогнанном состоянии, при работе с двух- и четырехъядерными процессорами, а также в режиме SLI. Встречаем GIGABYTE GV-N26-896H-B на GeForce 260 GTX с 896MB DDR3.

GIGABYTE GV-N26-896H-B

Спецификация:

Производитель

GIGABYTE

Название

GV-N26-896H-B

Графическое ядро

NVIDIA GeForce GTX 260 (G200-100-A2)

Конвейера

192 унифицированных потоковых

Поддерживаемые API

DirectX 10.0 (Shader Model 4.0)
OpenGL 2.1

Частота ядра (шейдерного домена), МГц

576 (1242)

Объем (тип) памяти, МБ

896 (GDDR3)

Частота (эффективная) памяти, МГц

999 (1998 DDR)

Шина памяти

448-разрядная

Стандарт шины

PCI Express 2.0 x16

Максимальное разрешение

До 2560 x 1600 в режиме Dual-Link DVI
До 2048 х 1536 при 85 Гц по аналоговому VGA
До 1080i через HDTV-Out

Выходы

2x DVI-I (HDMI и VGA через переходники)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP
Декодирование HD-видео

Есть
H.264, VC-1, MPEG2 и WMV9

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.gigabyte.com.tw/

GIGABYTE GV-N26-896H-B

Поставляется видеокарта в средней по величине двойной картонной коробке, верхняя часть которой имеет оформление в фирменном стиле GIGABYTE, а внутренняя выполнена из картона черного цвета. Лицевая часть упаковки сообщает только самые ключевые особенности содержимого – модель GPU и объем установленной памяти, и ее тип.

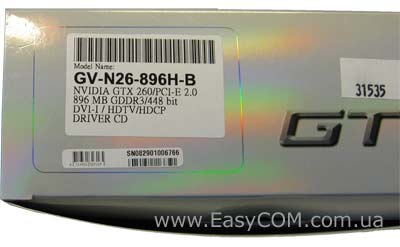

На боковых сторонах коробки содержится более полный перечень технических характеристик ее содержимого.

GIGABYTE GV-N26-896H-B

Обратная сторона упаковки рассказывает о преимуществах использования GeForce GTX 260 для игр, перечисляет все возможности и поддерживаемые технологии для данного графического процессора, а также немного поясняет некоторые из них.

GIGABYTE GV-N26-896H-B

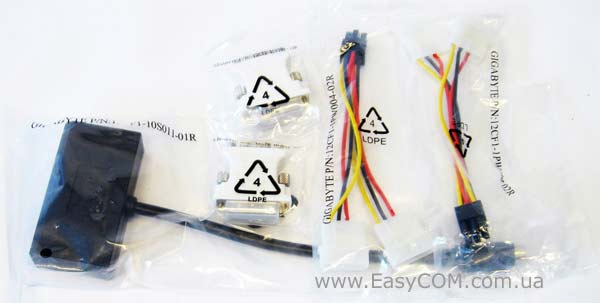

С видеокартой идет вполне достаточная комплектация, которая поможет адаптировать данный продукт к практически любым потребностям потребителя. Комплект ускорителя, помимо его самого, включает:

  • два переходника с 2-x Molex (питания периферийных устройств) на 6-pin питание PCI-Express;

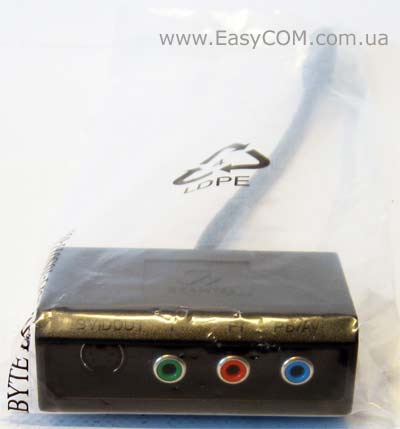

  • переходник c S-Video TV-Out на покомпонентный HDTV-Out;
  • 2 х переходника с DVI на VGA;

GIGABYTE GV-N26-896H-B

  • диск с драйверами и сопроводительным ПО;
  • бумажные руководства по быстрой установке видеокарты и использованию TV-Out.

GIGABYTE GV-N26-896H-B

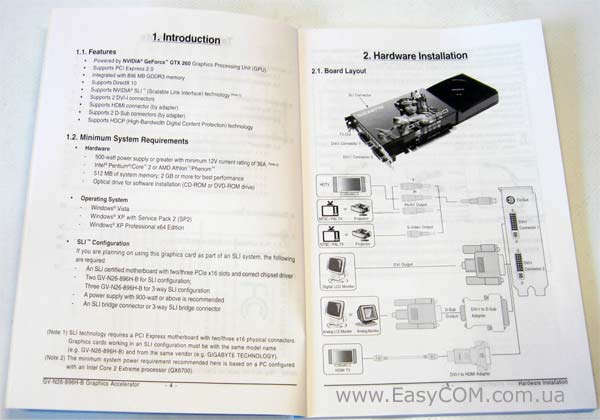

В достаточно информативном бумажном руководстве приведены указания по способу подключения мониторов и телевизора, а так же видеоплеера к данному графическому ускорителю. Там же приведены минимальные системные требования к системе, в которую будет устанавливаться такая видеокарте. Наиболее важный параметр – рекомендуемая мощность блока питания. Так, по рекомендациям GIGABYTE для одиночной карты нужен минимум 500 Вт блок питания, а для пары таких ускорителей в режиме SLI нужен источник питания мощностью от 900 Вт. В целом такие требования можно считать немного завышенными, т.к. уже по нескольким тестам блоков питания мы можем сказать, что для двух GIGABYTE GV-N26-896H-B в SLI-системе с четырехъядерным процессором оказывается вполне достаточно качественного источника на 500-650 Вт.

GIGABYTE GV-N26-896H-B

GIGABYTE GV-N26-896H-B

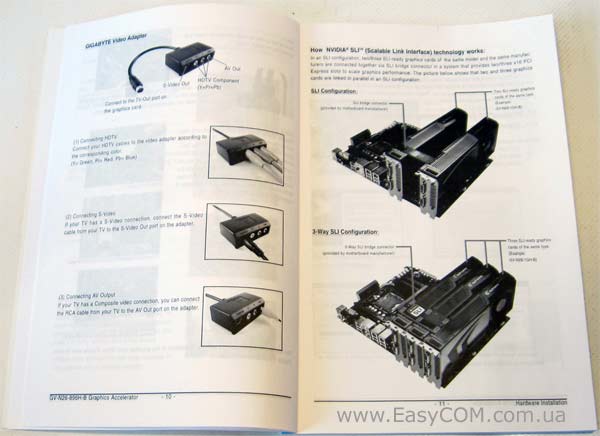

Также, описаны варианты подключения видеокарт в различных режимах SLI и качественно прокоментированы способы использования многофункционального модуля-переходника c TV-Out на покомпонентный HDTV-Out, S-Video и Composite.

GIGABYTE GV-N26-896H-B

GIGABYTE GV-N26-896H-B

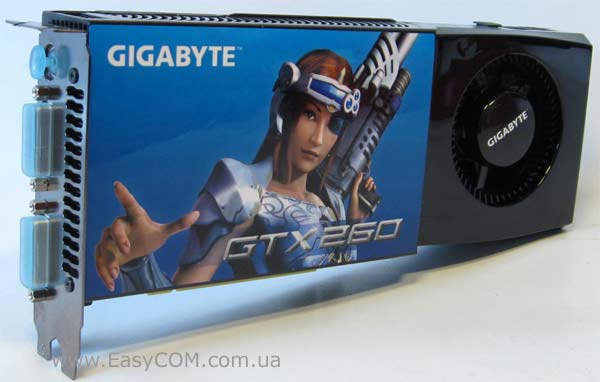

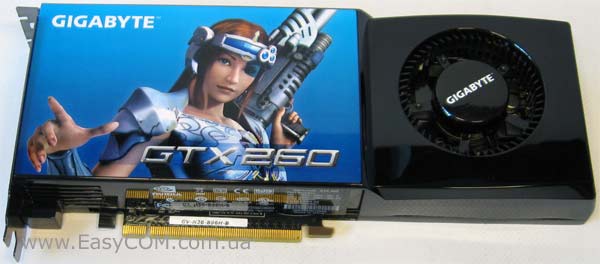

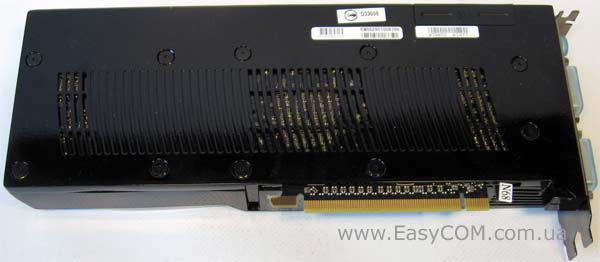

Видеокарта на GeForce GTX 260 повторяет все пропорции и конструкцию ускорителей на старшем чипе GeForce GTX 280, что совсем не удивительно. Даже сама печатная плата и система охлаждения, используются те же. Однако разобрать данный ускоритель оказалось делом не простым ввиду качественной сборки, которая препятствует вмешательству владельца. Мы не смогли подвергнуть испытуемого «экзекуции» как ни старались, что напрямую говорит о стойкости корпуса к различным воздействиям. Внутренности видеокарты надежно защищены от любопытных глаз. Нам остается только обратить взор читателя на протестированный нами ранее ускоритель XFX GeForce GTX 260 ввиду его полной схожести с обозреваемым образцом. Там же можно удостовериться в идентичности печатных плат видеокарт на чипах GeForce GTX 280 и GeForce GTX 260. Обратим внимание на наличие с обратной стороны платы металлической пластины, которая обеспечивает отвод тепла от чипов памяти и защиту платы.

Сверху на карте расположен двойной разъем MIO, что обеспечивает поддержку SLI и 3-Way SLI, позволяя собрать компьютер с очень производительной видеосистемой.

GIGABYTE GV-N26-896H-B

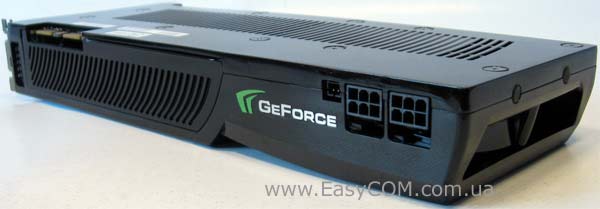

Здесь же в верхней части, рядом с разъемами дополнительного питания, находится цифровой аудиовход SPDIF, который должен обеспечить микширование аудиопотока с видеоданными при использовании выхода HDMI. Обратим внимание на необходимость использования всего пары 6-контактных разъемов PCI Express, что стало следствием уменьшения энергопотребления по сравнению со старшей GeForce GTX 280.

GIGABYTE GV-N26-896H-B

Получить изображение с данного графического адаптера можно благодаря все тем же двум разъемам DVI. При необходимости их можно преобразовать в VGA или HDMI, задействовав переходники. Есть здесь и TV-Out с поддержкой HDTV.

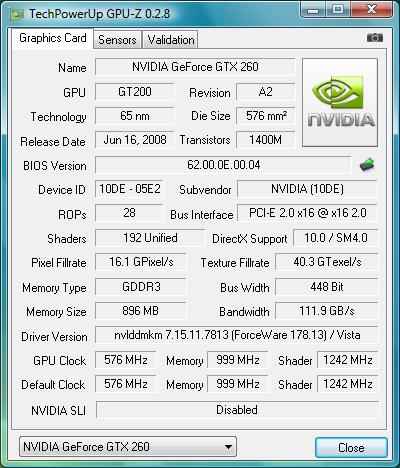

gpu-z GIGABYTE GV-N26-896H-B
