Обзор и тестирование видеокарты GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

02-05-2015

Продолжая знакомить вас с различными модификациями представленной в начале 2015 года видеокарты NVIDIA GeForce GTX 960, мы поговорим о новинке от компании GIGABYTE, а именно о GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD). Как видно из ее названия, она относится к серии GIGABYTE G1.GAMING, которая включает в себя комплектующие для геймеров, выгодно отличающиеся своим дизайном и характеристиками.

Отдельно напомним, что с ключевыми особенностями модели NVIDIA GeForce GTX 960 вы можете ознакомиться в обзоре Inno3D GeForce GTX 960 iChill Ultra. Что же касается микроархитектуры NVIDIA Maxwell и сопутствующих технологий, то им был посвящен весьма обширный материал.

Ну а мы тем временем перейдем непосредственно к обзору GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD), по традиции начав его с изучения технических характеристик.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

Спецификация видеокарты GIGABYTE GeForce GTX 960 G1.GAMING:

Модель

GIGABYTE GeForce GTX 960 G1.GAMING

(GIGABYTE GV-N960G1 GAMING-2GD)

Графическое ядро

NVIDIA GM206 (Maxwell)

Количество универсальных шейдерных процессоров (CUDA-ядер)

1024

Поддерживаемые API и технологии

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA CUDA, NVIDIA GameWorks, NVIDIA GameStream

Базовая / динамическая частота графического ядра, МГц

Режим «Gaming»

1241 / 1304

Режим «OC»

1266 / 1329

Частота памяти (эффективная), МГц

1753 (7010)

Объем памяти, ГБ

2

Тип памяти

GDDR5

Ширина шины памяти, бит

128

Пропускная способность памяти, ГБ/с

112,2

Тип шины

PCI Express 3.0 x16

Максимальное разрешение

Цифровое – до 4096 x 2160

Аналоговое − до 2048 x 1536

Интерфейсы вывода изображения

1 х DVI-I

1 х DVI-D

1 х HDMI

3 х DisplayPort

Поддержка HDCP и декодирования HD-видео

Есть

Минимальная мощность блока питания, Вт

400

Дополнительные разъемы питания PCIe

2 x 6-контактные

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

295 х 114 (312 х 117)

Драйверы

Свежие драйверы можно скачать с сайта компании GIGABYTE или сайта производителя GPU

Сайт производителя

GIGABYTE

Тестируемая модификация NVIDIA GeForce GTX 960 выгодно отличается не только фирменной системой охлаждения и модифицированным набором видеовыходов, но и наличием заводского разгона графического ядра со стандартных 1126 до 1241 МГц. Также не стоит забывать о технологии NVIDIA GPU Boost 2.0, с учетом которой GPU в среднем работает на частоте 1304 МГц вместо рекомендованных 1178 МГц. К тому же в фирменной утилите OC GURU II заложен дополнительный профиль «OC», активация которого повышает данные параметры до 1266 и 1329 МГц соответственно.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

А вот подсистема видеопамяти полностью отвечает эталонным требованиям: 2 ГБ GDDR5 со 128-битной шиной и эффективной частотой 7010 МГц.

Упаковка и комплектация

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

Видеокарта GIGABYTE GV-N960G1 GAMING-2GD поставляется в компактной картонной коробке. Ключевым элементом оформления является логотип серии GIGABYTE G1.GAMING. Из важной информации на лицевой стороне следует выделить поддержку системы охлаждения GIGABYTE WINDFORCE 3X, а также принадлежность новинки к линейке разогнанных в заводских условиях решений.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

Обратная сторона отведена под описание ключевых преимуществ GIGABYTE GeForce GTX 960 G1.GAMING, а именно:

  • Unique blade fan design – благодаря уникальной форме лопастей вентиляторов снижается турбулентность, а воздушные потоки более эффективно отводят тепло от радиаторов.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

  • Intuitive Fan Indicators – система индикации работы кулера включает в себя два световых индикатора («Silent» и «*Stop») по бокам от светящегося логотипа WINDFORCE, которые загораются при переходе системы охлаждения в пассивный режим работы.
  • Direct Heat Pipe Touch – кулер WINDFORCE 3X выгодно отличается непосредственным контактом тепловых трубок с графическим ядром через небольшой слой термопасты, что способствует более эффективному его охлаждению.
  • Stylish Black Plate – массивная опорная пластина на обратной стороне видеокарты выполняет не только декоративную роль, но и повышает общую жесткость конструкции, а также участвует в охлаждении.
  • Super OverClock – благодаря специальному процессу отбора графических чипов (GPU Gauntlet sorting) в серию GIGABYTE Super OverClock попадают только самые качественные экземпляры с отличным разгонным потенциалом.
  • Flex Display – данная технология позволяет автоматически определять подключенные дисплеи и с легкостью организовать одновременную работу вплоть до четырех панелей.

Отдельно отмечена поддержка технологии GIGABYTE DualBIOS (использование двух микросхем BIOS), а также применение фирменной концепции Ultra Durable VGA для подбора элементной базы видеокарты (японские твердотельные конденсаторы, ферритовые дроссели и энергоэффективные МОП-транзисторы с низким сопротивлением открытого канала).

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

Список системных требований к компьютеру, в который планируется установка графического адаптера, также расположен на обратной стороне коробки. Исходя из рекомендаций, блок питания в такой системе должен обладать мощностью не менее 400 Вт и поддерживать два 6-контактных кабеля питания PCIe.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

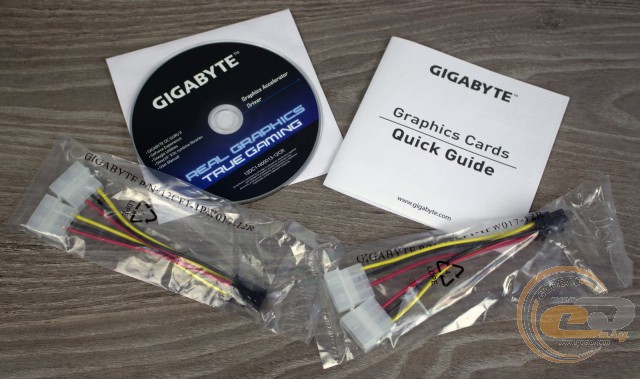

В комплекте с GIGABYTE GeForce GTX 960 G1.GAMING, помимо краткого руководства пользователя и диска с драйверами и утилитами, поставляются два переходника питания. В целом подобный набор можно смело охарактеризовать как хороший, поскольку он поможет грамотно организовать питание видеокарты в случае отсутствия у используемого источника необходимых разъемов.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

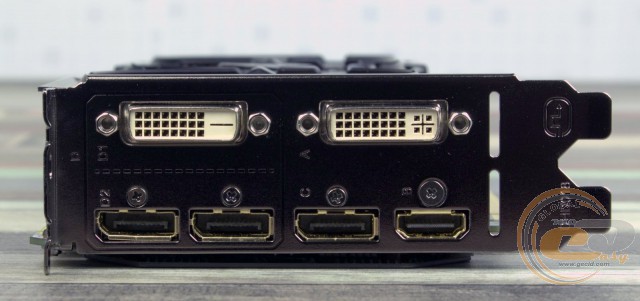

Для вывода изображения на тестируемой новинке предусмотрен расширенный набор интерфейсов:

  • 1 х DVI-I;
  • 1 х DVI-D;
  • 1 х HDMI;
  • 3 х DisplayPort.

Разница кроется лишь в наличии дополнительного порта DVI-D, что существенно упростит подключение нескольких мониторов одновременно, так как далеко не все дисплеи оснащены интерфейсом DisplayPort.

Поддерживаются следующие разрешения:

  • цифровое − до 4096 x 2160;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

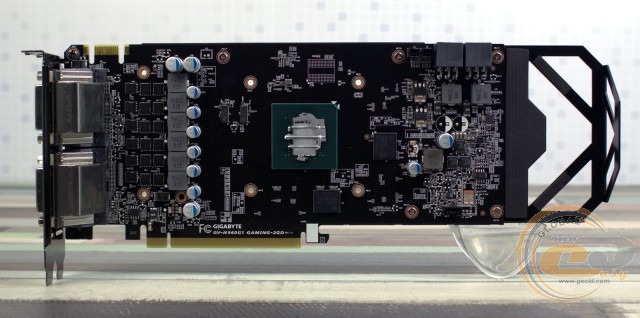

Для производства GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD) использована оригинальная печатная плата черного цвета со стандартным принципом компоновки набортных элементов. Применяемая элементная база соответствует фирменной концепции Ultra Durable VGA, то есть она набрана исключительно из высококачественных комплектующих: японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала (RDS(on)). Дополнительно некоторые медные дорожки в определенных слоях печатной платы имеют удвоенную толщину, что позволяет снизить общее электрическое сопротивление и обеспечить более эффективный отвод тепла.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

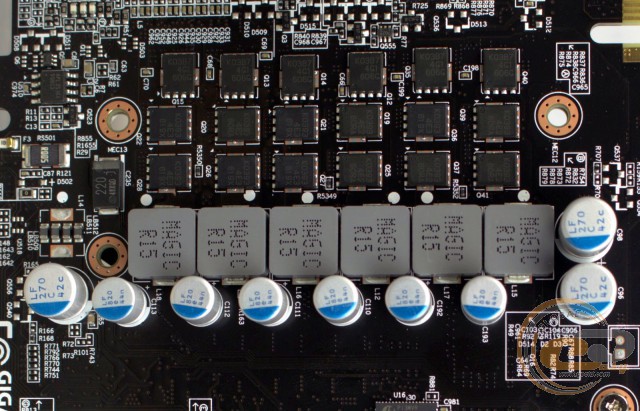

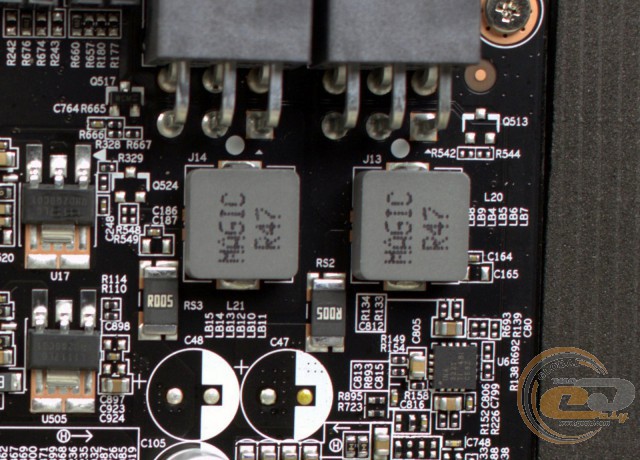

Питание новинки выполнено по усиленной восьмифазной схеме (шесть фаз для GPU и две для чипов памяти), в то время как эталонная версия включает в себя только пять фаз (четыре для GPU и одну для видеопамяти).

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

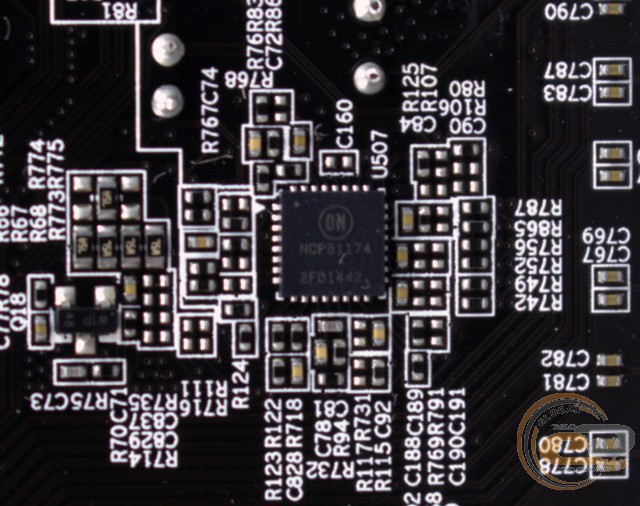

Подсистема питания графического процессора реализована на цифровом ШИМ-контроллере ON Semiconductor NCP81174 производства компании ON Semiconductor. Согласно документации, он оснащен защитой от короткого замыкания и характеризуется повышенной эффективностью работы благодаря поддержке функции энергосбережения (PSI). При этом он может управлять 2, 3 или 4 фазами, то есть в нашем случае применяется удвоение фаз для корректной работы.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

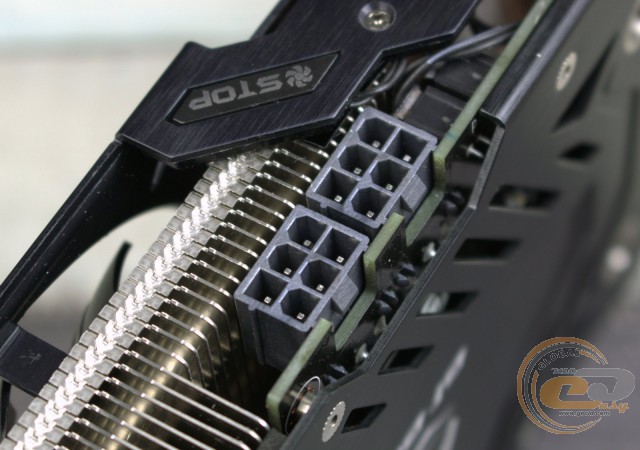

Помимо слота PCI Express 3.0 х16, для питания тестируемого графического адаптера используются два 6-контактных разъема PCIe, тогда как эталонный образец требует лишь одного такого разъема. Они находятся на боковой стороне платы, а благодаря удачному расположению кулер нисколько не затрудняет отключение кабелей PCIe.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

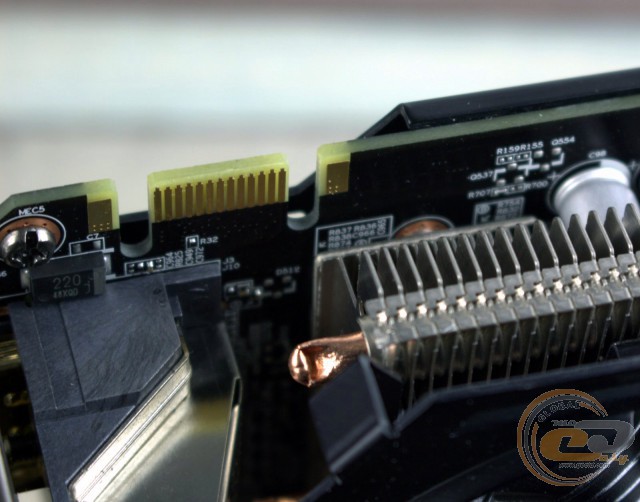

Для обеспечения работы технологии NVIDIA SLI в GIGABYTE GeForce GTX 960 G1.GAMING используется один коннектор для подключения соответствующего мостика. Он позволяет объединить два видеоускорителя для совместного расчета графических эффектов. Напомним, что с тестированием производительности NVIDIA GeForce GTX 960 в режиме 2-Way NVIDIA SLI вы можете ознакомиться в обзоре GIGABYTE GeForce GTX 960 WINDFORCE OC.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

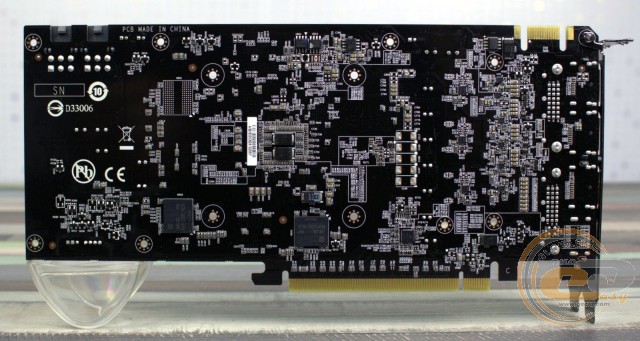

Обратная сторона новинки, изначально прикрытая опорной пластиной, примечательна не только упомянутым выше ШИМ-контроллером, но и рядом электрических компонентов, двумя из четырех чипов видеопамяти и крепежными винтами системы охлаждения.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

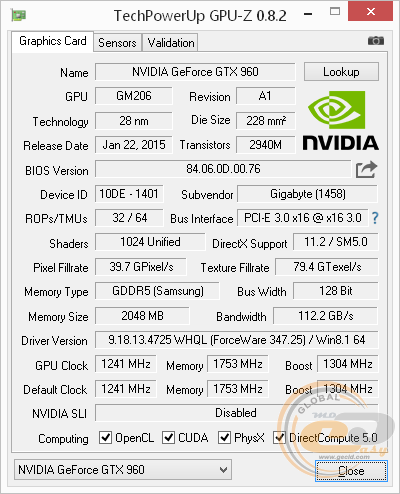

В основе тестируемой модели лежит графический чип NVIDIA GM206-300-A1 (Maxwell), произведенный по 28-нм техпроцессу. Он включает в себя 1024 универсальных шейдерных конвейера (ядер CUDA по терминологии NVIDIA), 32 блока растеризации и 64 текстурных блока. Как мы уже говорили, видеокарта отличается заводским разгоном графического ядра, частоты работы которого составили 1241 и 1304 МГц для номинального и динамического режимов соответственно.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

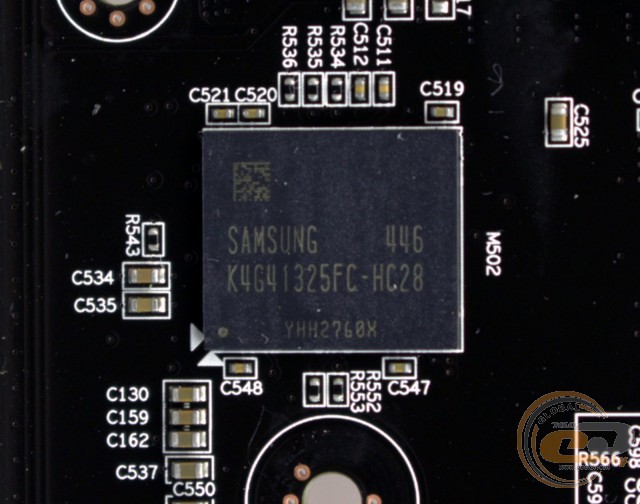

Память GIGABYTE GV-N960G1 GAMING-2GD, общим объемом 2 ГБ, набрана с помощью 4-х чипов Samsung K4G41325FC-HC28 емкостью 4 Гбит каждый. Согласно документации, их эффективная частота равна 7 ГГц. Обмен данными между графическим процессором и памятью осуществляется через 128-битную шину, которая способна пропускать 112,2 ГБ информации за секунду.

Система охлаждения

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

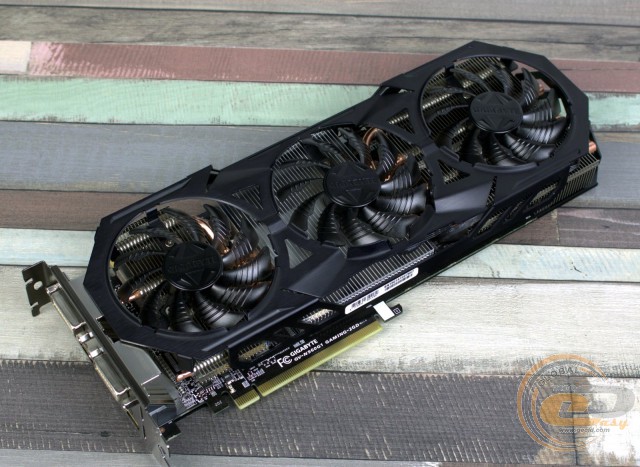

Фирменная система охлаждения WINDFORCE 3X отличается весьма сдержанным дизайном и довольно большими габаритами, что необходимо учитывать перед покупкой. Видеокарта с установленной СО занимает два слота расширения и имеет общую длину 312 мм (согласно измерениям в нашей тестовой лаборатории).

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

Непосредственно сам кулер состоит из трехсекционного радиатора, набранного из 20, 40 и 47 алюминиевых никелированных пластин, а также из трех осевых вентиляторов с диаметром лопастей 77 мм, закрепленных на алюминиевом кожухе, который накрывает всю конструкцию сверху.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

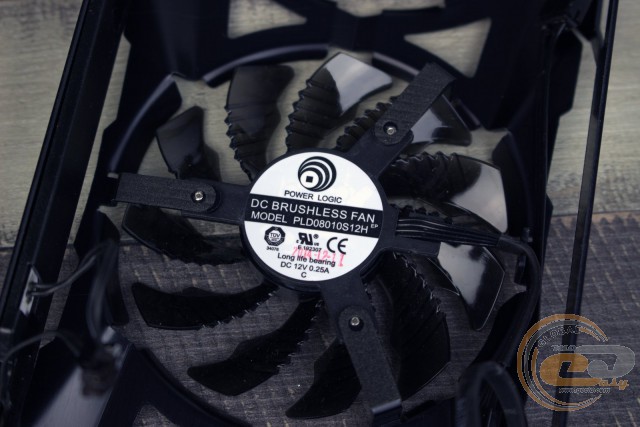

В качестве вертушек используются модели Power Logic PLD08010S12H с улучшенной формой лопастей и увеличенным сроком службы применяемых подшипников скольжения. Что же касается характеристик, то они обладают номинальным напряжением 12 В и силой тока 0,25 А, что дает в итоге мощность в 3 Вт.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

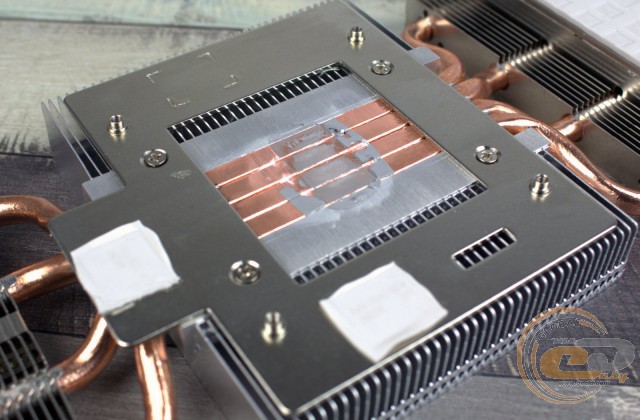

Для повышения эффективности теплообмена используются четыре медные тепловые трубки диаметром 6 мм. К сожалению, они не покрыты слоем никеля, который препятствует процессам окисления меди, что в будущем может негативно сказаться на эффективности охлаждения. При этом контакт тепловых трубок с медным основанием и ребрами радиаторов улучшен припоем.

Также на этой фотографии отчетливо виден принцип работы технологии GIGABYTE Direct Heat Pipe Touch, где тепловые трубки контактируют с графическим ядром напрямую через небольшой слой термопасты.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

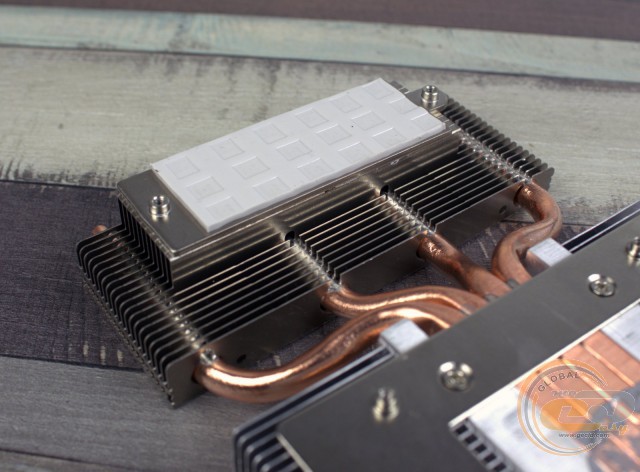

Два чипа видеопамяти, расположенные на лицевой стороне печатной платы, и силовые элементы подсистемы питания графического ядра охлаждаются благодаря непосредственному контакту с радиатором при помощи термоинтерфейса.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

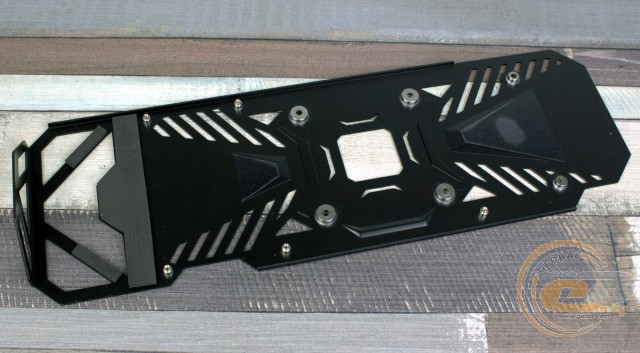

К сожалению, микросхемы видеопамяти на обратной стороне лишены какого-либо дополнительного охлаждения, поскольку опорная пластина не контактирует с ними напрямую. Тем не менее она все же принимает участие в отводе излишков тепла. В процессе работы ее температура заметно повышается, поэтому следует быть аккуратным при извлечении видеокарты сразу же после остановки работы компьютера.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 70 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 47% от своей максимальной мощности. Уровень шума при этом был абсолютно комфортным. Субъективно, он не выделялся на фоне других комплектующих.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

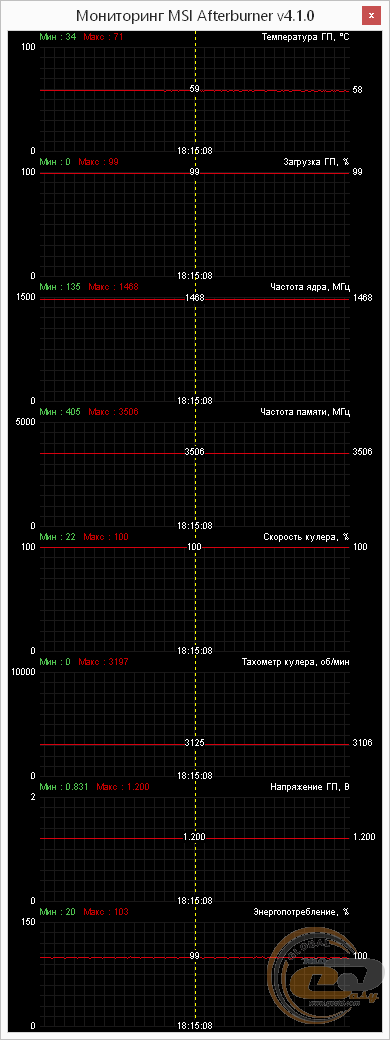

В режиме максимальной скорости вращения вентиляторов температура GPU снизилась до 58 градусов. Издаваемый при этом шум приблизился к среднему уровню и был достаточно некомфортным.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

При отсутствии нагрузки частоты графического ядра и памяти автоматически снижались, что приводило к меньшему их энергопотреблению и тепловыделению. Кулер в таком случае работал в пассивном режиме благодаря фирменной технологии 0dB semi-passive, а температура графического ядра не превышала отметку в 35 градусов.

В итоге производительность и уровень акустического комфорта создают исключительно приятное впечатление от работы системы охлаждения GIGABYTE WINDFORCE 3X. Благо она хорошо справляется со своими непосредственными задачами и при этом не побеспокоит вас высоким уровнем шума при повседневном использовании.
