Обзор видеокарты на Radeon HD 3870 512 Мб от GIGABYTE

Продолжаем знакомиться с новой серией графических процессоров от AMD семейства ATI Radeon HD 3800. Недавно мы исследовали возможности «младшего» Radeon HD 3850 на примере видеокарты Sapphire Radeon HD 3850 512Mb, а теперь пришла пора Radeon HD 3870.

Напомним, для начала, ключевые особенности графических процессоров ATI Radeon HD 3800 и отличительные технические характеристики:

  • Производство чипов производится по 55 нм техпроцессу.
  • Архитектура предусматривает 320 унифицированных потоковых процессоров.
  • Поддержка Microsoft DirectX 10.1 (Shader Model 4.1).
  • Поддержка шины PCI Express 2.0.
  • Поддержка ATI CrossFireX в конфигурации до 4-х ускорителей в системе.
  • Включение в ядро декодера UVD (Unified Video Decoder).
  • Реализация поддержки технологии ATI PowerPlay.

Основные характеристики графических процессоров AMD ATI Radeon HD 3800 Series в сравнении с Radeon HD 2900 XT

Графический процессор

Radeon HD 3870

Radeon HD 3850

Radeon HD 2900 XT

Транзисторов

666 млн.

700 млн.

Технологический процесс

55 нм

80 нм

Количество потоковых (stream) процессоров

320

Количество текстурных модулей

16

Количество буферов рендеринга

16

Тактовая частота ядра

775 МГц и более

670 МГц

740 МГц

Производительность (Multiply-Add)

497+ GigaFLOPS

428 GigaFLOPS

475 GigaFLOPS

Тип памяти

GDDR4

GDDR3

GDDR4/GDDR3

Тактовая частота памяти

2,25 ГГц

1,66 ГГц

2,0/1,65 ГГц

Разрядность шины памяти

256

512

Системный интерфейс

PCI Express 2.0
PCI Express x16

PCI Express x16

Поддерживаемая версия DirectX

10.1

10

Блок аппаратной тесселяции

Есть

UVD

Есть

Нет

Технология ATI PowerPlay

Есть

Нет

Энергопотребление

до 105 Вт

до 95 Вт

до 215 Вт

GIGABYTE Radeon HD 3870 512Mb

GIGABYTE GV-RX387512H-B

Рассмотрим спецификацию этой видеокарты:

Модель

GIGABYTE GV-RX387512H-B

Графическое ядро

AMD/ATI Radeon HD 3870 (RV670 XT)

Конвейера

320 унифицированных потоковых

Поддерживаемые API

DirectX 10.1 (Shader Model 4.1)
OpenGL 2.0

Частота ядра, МГц

775

Объем (тип) памяти, Мб

512 (GDDR4)

Частота памяти, МГц

1125 (2250 DDR)

Шина памяти

256-разрядная

Стандарт шины

PCI Express X16 2.0

Максимальное разрешение

До 2560x1600 (Dual-link DVI) или 1920x1200 (Single-link DVI)
До 1920x1080 (HDMI)
До 2048x1536 (VGA)

Выходы

2x DVI-I (2x HDMI/VGA через переходники)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.gigabyte.com.tw/

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

Все цены на GIGABYTE Radeon HD 3870 512 Мб

GIGABYTE Radeon HD 3870 512Mb

Поставляется видеокарта в довольно большой двойной картонной коробке – внутри полностью черная, а снаружи с яркой полиграфией и перечислением всех основных особенностей продукта.

GIGABYTE Radeon HD 3870 512Mb

На обратной стороне упаковки имеется только общая информация об игровых и мультимедийных возможностях видеокарты.

GIGABYTE Radeon HD 3870 512Mb

GIGABYTE Radeon HD 3870 512Mb

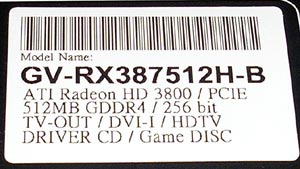

Обращаем внимание, что расширенный список основных характеристик не содержит каких-то точных технических данных – упаковка получается, по сути, универсальной. Кроме того, полностью отсутствует информация о минимальных технических требованиях к системе, в которую будет установлен графический ускоритель. А ведь стоило хотя бы указать, что обычно для Radeon HD 3870 рекомендуют блок питания мощностью от 450 Вт, а в данном случае с обязательным наличием дополнительного 6-контактного разъема питания.

GIGABYTE Radeon HD 3870 512Mb

Комплектация содержит все наиболее необходимые компоненты кроме переходника питания на 6-контактный PCI Express, но имеет приятный бонус в виде диска с игрой Neverwinter Nights 2. Итак, внутри коробки находятся:

  • Переходник с DVI на VGA;
  • Переходник с DVI на HDMI;
  • Переходник на покомпонентный TV-Out (HDTV);
  • Переходник с S-Video на Composite;
  • Мост CrissFire (стандартная версия);
  • CD с драйверами и дополнительным программным обеспечением;
  • Руководство по установке видеокарты (три книжечки);
  • Диск с игрой Neverwinter Nights 2 и руководство к игре.

GIGABYTE Radeon HD 3870 512Mb

GIGABYTE Radeon HD 3870 512Mb

Видеокарта имеет полностью референсный дизайн, который от аналогичных решений отличается только набором фирменных наклеек на системе охлаждения и текстолите.

GIGABYTE Radeon HD 3870 512Mb

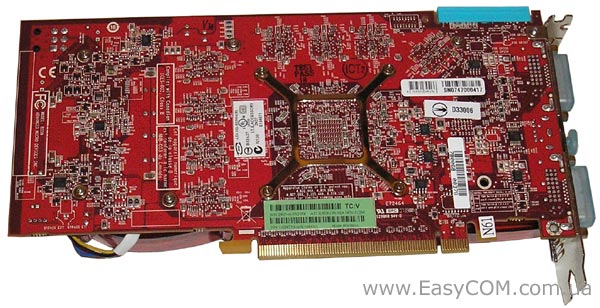

При этом сама печатная плата очень напоминает по компоновке карты на Radeon HD 3850, но имеет ряд заметных отличий, которые потребовались для реализации поддержки более быстрой видеопамяти стандарта GDDR4.

GIGABYTE Radeon HD 3870 512Mb

Для подачи дополнительного питания используется только один стандартный 6-контактный разъем PCI Express. Поскольку коннэктор распаян параллельно плате, то это может препятствовать установке видеокарты в некоторые компактные корпуса (хотя в нашем CODEGEN M603, очень распространенной конструкции и размеров, никаких проблем не возникло).

GIGABYTE Radeon HD 3870 512Mb

Для подключения внешних устройств используются «стандартный» на сегодня набор разъемов: два разъема DVI-I, которые с помощью переходников преобразуются в VGA (15-pin D-Sub) или HDMI, и TV-Out с поддержкой вывода покомпонентного HDTV.

GIGABYTE Radeon HD 3870 512Mb

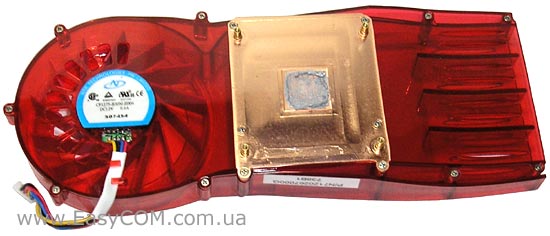

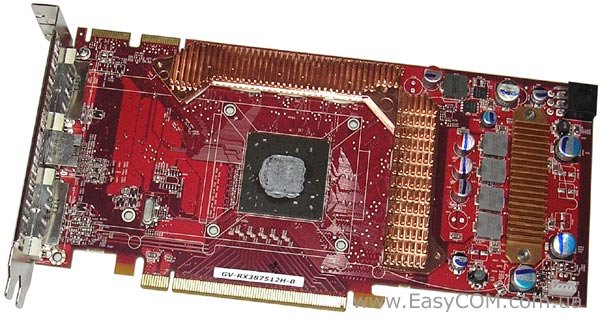

А вот обновленная система охлаждения вызывает двоякое впечатление. С одной стороны, она работает очень тихо, выбрасывает нагретый воздух за пределы корпуса и вполне справляется со своими обязанностями, при условии дополнительного проветривания корпуса. Также, через прорези в кожухе кулера, частью воздушного потока обеспечивается охлаждение чипов памяти и модуля управления питанием, на которых установлены алюминиевые радиаторы «под медь».

GIGABYTE Radeon HD 3870 512Mb

Но с другой стороны, нельзя сказать о хорошем уровне охлаждения графического процессора, который разогревается даже в вентилируемом корпусе до 90°C. К тому же такой кулер занимает много места, перекрывая ближайший слот расширения.

GIGABYTE Radeon HD 3870 512Mb

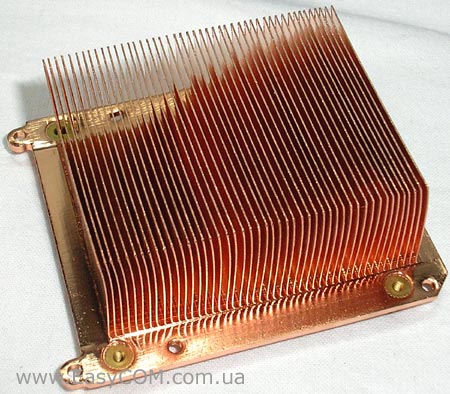

Поскольку за отвод тепла от не такого уж и горячего графического процессора, по сравнению с предыдущей серией, отвечает достаточно качественно выполненный полностью медный радиатор, то поначалу такой факт вызвал легкое недоумение.

GIGABYTE Radeon HD 3870 512Mb

Но после тщательного изучения проблемы, выяснилось, что, вероятнее всего, вследствие недоработки имеющихся драйверов, на видеокарте почему-то не активируется «зашитая» в ее BIOS функция автоматического управления скоростью вращения турбины, которая по умолчанию работает только на 25% мощности (отсюда и тишина, и низкая эффективность).

GIGABYTE Radeon HD 3870 512Mb

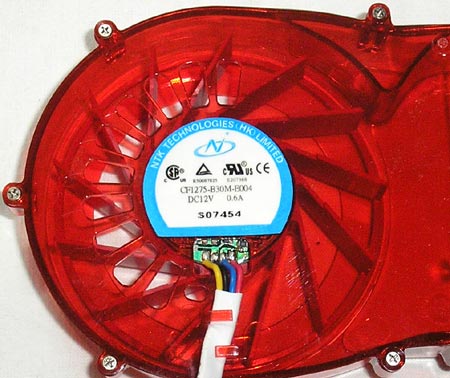

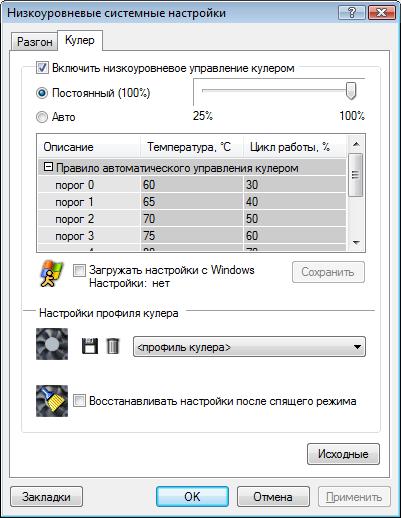

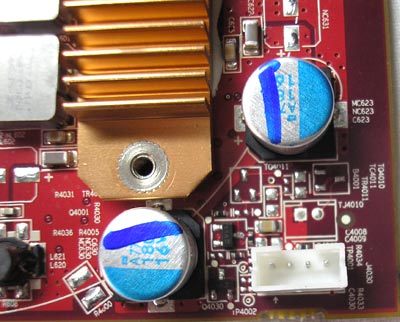

Но все не так печально, поскольку функция управление кулером закладывалась в продукт изначально и питание турбины осуществляется от 4-контактного разъема, то пока можно осуществлять регулировку «вручную» с помощью различных утилит, например RivaTuner.

GIGABYTE Radeon HD 3870 512Mb

Правда, при увеличении скорости вращения турбины заметно возрос и уровень шума, который создает система охлаждения, но увеличилась и эффективность. Так, при скорости вращения кулера порядка 60% от номинала, по нашему мнению, достигается наилучший баланс между производительностью и шумностью. Увеличение скорости турбины до 100% уже не так сильно увеличивает эффективность, но шум при этом становится очень сильным, что не позволяет говорить о возможности комфортной «работе» за ПК.

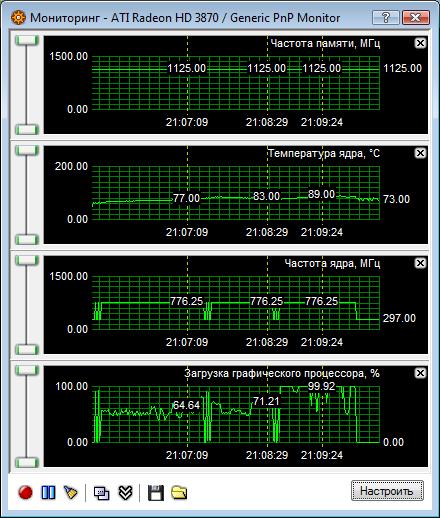

При скорости турбины 25% кулер работает очень тихо, но малоэффективно.

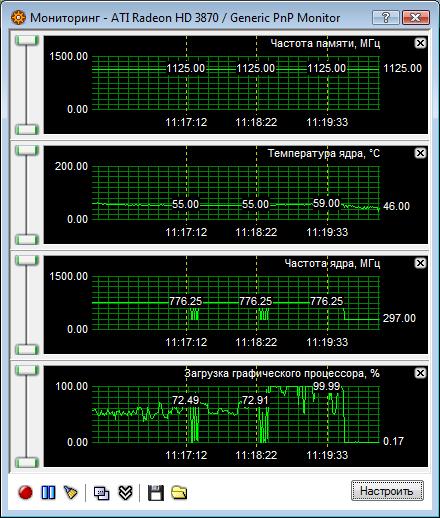

При скорости турбины 60% эффективность охлаждения намного выше, а шум кулера не вызывает дискомфорта.

При максимальной скорости вращения турбины эффективность еще выше, но кулер работает очень громко.

Надеемся в скором времени ошибка (или недоработка) будет исправлена программным путем со следующими версиями драйверов, т.к. прошивка новой версии BIOS в видеокарту, как и его модификация, процедура достаточно «страшная» для большинства обычных владельцев ПК.

Radeon HD 3870

gpu-z Radeon HD 3870

Вернемся к видеокарте и ее основным микросхемам. Графический процессор ATI Radeon HD 3870 (RV670 XT) имеет 320 универсальных потоковых процессоров, 16 текстурных блоков и 16 блоков ROP. Рабочая тактовая частота этого GPU составляет 775 МГц, а обмен данными с видеопамятью осуществляется по 256-разрядной шине.

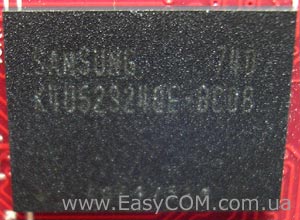

Samsung K4U52324QE-BC08
