Обзор и тестирование видеокарты HIS R9 285 Mini IceQ X2 OC 2GB GDDR5 PCI-E DLDVI-I+DLDVI-D/DP/HDMI (H285QMC2GD)

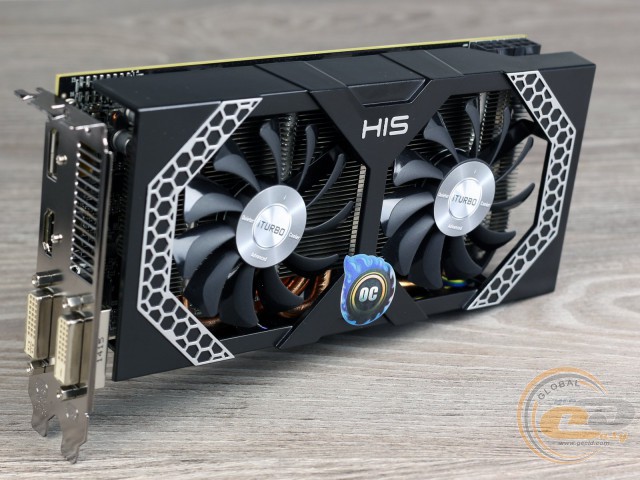

Героиня данного обзора, видеокарта HIS R9 285 Mini IceQ X² OC 2GB GDDR5 PCI-E DLDVI-I+DLDVI-D/DP/HDMI (сокращенно будем именовать HIS R9 285 Mini IceQ X² OC или HIS H285QMC2GD), выполнена на основе представленного весной 2014 года графического ускорителя AMD Radeon R9 285, пришедшего на смену AMD Radeon R9 280. В ассортименте компании HIS присутствуют несколько модификаций упомянутой выше модели. Тестируемый вариант выгодно отличается среди них немного уменьшенными габаритами, что и отражено в его названии в виде приставки «Mini». К другим его достоинствам можно отнести наличие заводского разгона, фирменного кулера IceQ X² и качественной элементной базы, что в теории делает модель выгодным приобретением. Однако не будем спешить с выводами и для начала ознакомимся с подробной спецификацией тестируемой видеокарты.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

Таблица технических характеристик графического адаптера HIS R9 285 Mini IceQ X² OC:

Модель

HIS R9 285 Mini IceQ X² OC 2GB GDDR5 PCI-E DLDVI-I+DLDVI-D/DP/HDMI

(HIS H285QMC2GD)

Графическое ядро

AMD Radeon R9 285 (Tonga Pro)

Количество универсальных шейдерных процессоров

1792

Поддерживаемые API и технологии

DirectX 12, DirectCompute 11, OpenGL 4.4, OpenCL 1.2, AMD Eyefinity, AMD CrossFireX, AMD HD3D, AMD PowerPlay, AMD PowerTune, AMD Eyespeed, AMD ZeroCore, AMD Mantle, AMD TrueAudio, AMD PowerTune, AMD FreeSync

Тактовая частота ядра, МГц

938

Частота памяти (эффективная), МГц

1375 (5500)

Объем памяти, ГБ

2

Тип памяти

GDDR5

Ширина шины памяти, бит

256

Пропускная способность памяти, ГБ/с

176

Тип шины

PCI Express 3.0 x16

Максимальное разрешение

Цифровое − до 4096 x 2160

Аналоговое – до 2048 x 1536

Интерфейсы вывода изображения

1 x DVI-I

1 x DVI-D

1 x HDMI

1 x DisplayPort

Поддержка HDCP и декодирования HD-видео

Есть

Минимальная мощность блока питания, Вт

500

Дополнительные разъемы питания PCIe

2 x 6-контактных

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

210 х 110 (227 х 112)

Драйверы

Свежие драйверы можно скачать с сайта компании HIS или сайта производителя GPU

Сайт производителя

HIS

Тестируемая модификация AMD Radeon R9 285 выгодно отличается наличием заводского разгона графического ядра со стандартных 918 до 938 МГц. А вот подсистема видеопамяти полностью соответствует эталонным требованиям: 2 ГБ GDDR5 с 256-битной шиной и эффективной частотой 5500 МГц.

Упаковка и комплектация

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

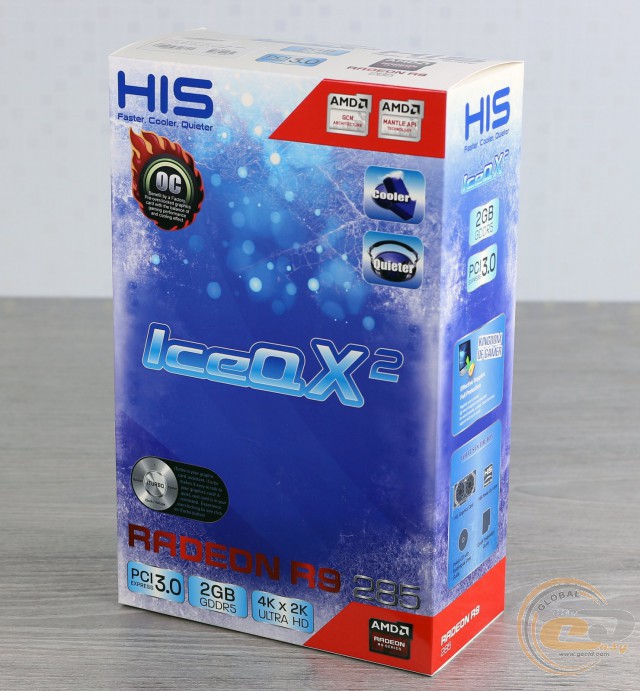

Новинка поставляется в небольшой, вертикально ориентированной коробке, оформленной в фирменном стиле с применением светло-голубых тонов. Помимо упоминания об объеме и типе используемой видеопамяти, на лицевой стороне отмечено применение кулера IceQ X² и наличие в комплекте поставки ПО для управления работой видеокарты (HIS iTurbo). Не забыли обозначить и поддержку заводского разгона графического ядра. Отдельно обратим ваше внимание на использование внутреннего интерфейса PCI Express 3.0 и на поддержку вывода видео в сверхвысоком разрешении 4096 х 2160 точек (4K Ultra HD).

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

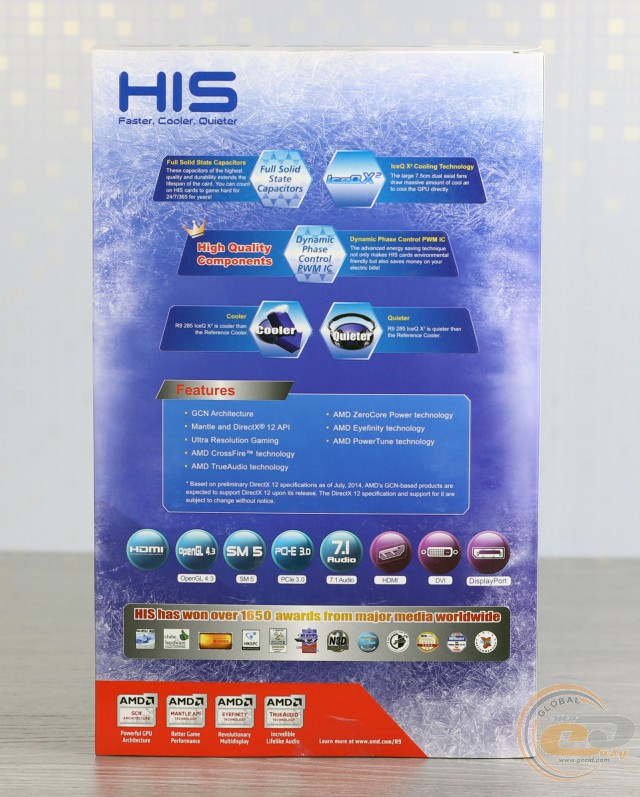

На обратной стороне коробки находится упоминание о применении только высококачественных твердотельных конденсаторов в дизайне печатной платы HIS H285QMC2GD. Используемый же ШИМ-контроллер поддерживает активное переключение фаз, что способствует снижению энергопотребления в моменты простоя либо слабой нагрузки на видеокарту.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

Список системных требований к компьютеру, в который планируется установка данного графического адаптера, расположен на одной из боковых сторон коробки. Исходя из рекомендаций, блок питания в такой системе должен обладать мощностью не менее 500 Вт. Что же касается дополнительного питания, то новинка требует подключения двух 6-контактных кабелей PCIe.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

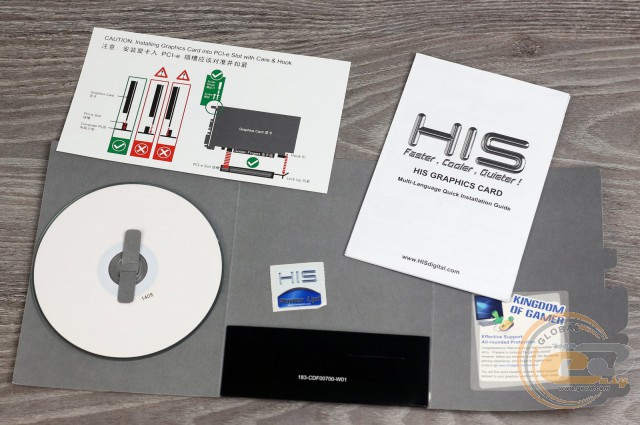

Комплект поставки тестируемой модели включает в себя только диск с драйверами и утилитами и руководство пользователя. То есть о таких дополнительных аксессуарах, как переходник с DVI на D-Sub или переходники для питания видеокарты, пользователю придется позаботиться самостоятельно. Сделано это с целью уменьшить конечную стоимость продукта.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

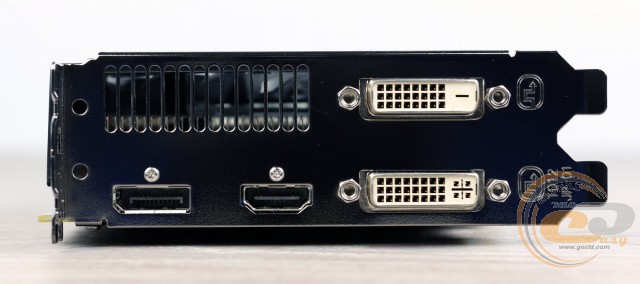

Для вывода изображения на тестируемой новинке предусмотрен вполне стандартный набор видеовыходов:

  • 1 х DVI-I;
  • 1 х DVI-D;
  • 1 х HDMI;
  • 1 х DisplayPort.

Поддерживаются следующие разрешения:

  • цифровое − до 4096 x 2160;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

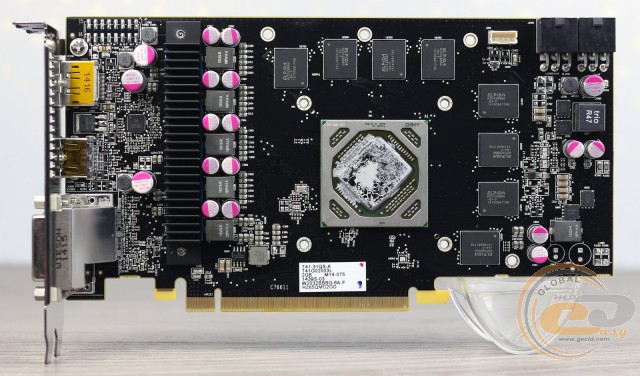

Для производства HIS H285QMC2GD была использована оригинальная печатная плата черного цвета. Все элементы на ней расположены вполне стандартно: подсистема питания графического ядра − по левую от него сторону, тогда как компоненты подсистемы питания видеопамяти – по правую. Элементная база включает в себя исключительно надежные твердотельные конденсаторы, что должно положительно сказаться на сроке эксплуатации.

Как видим, привычные разъемы для мостиков AMD CrossFireX в данном случае отсутствуют, поскольку новинка поддерживает работу этой технологии посредством связи видеокарт через слоты PCI Express x16.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

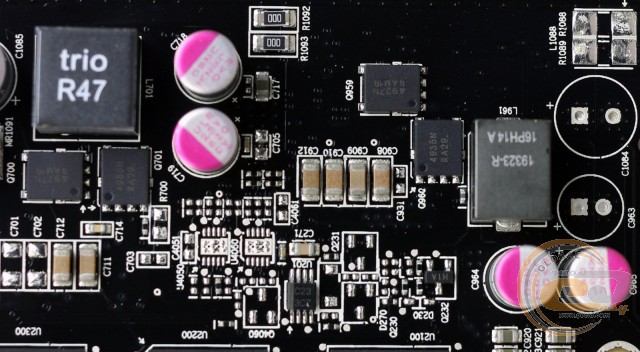

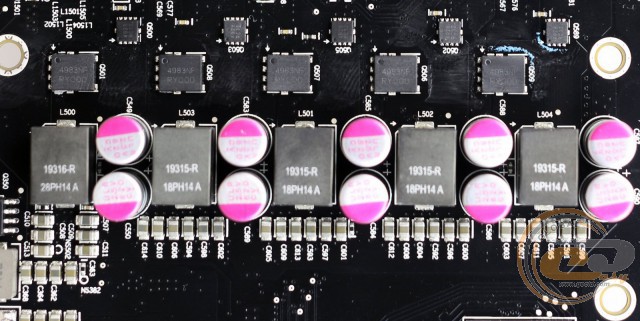

Питание модели HIS R9 285 Mini IceQ X² OC выполнено по вполне привычной семифазной схеме, где пять фаз отведены для нужд графического ядра, а еще две − для чипов памяти.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

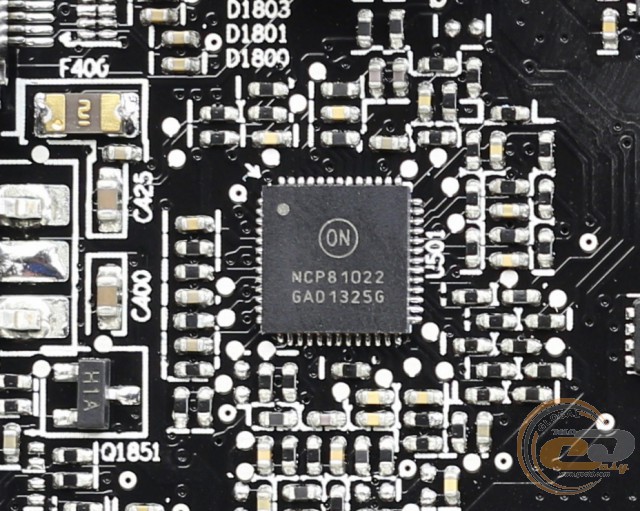

Подсистема питания графического ядра реализована на цифровом ШИМ-контроллере ON NCP81022, расположенном на лицевой стороне печатной платы.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

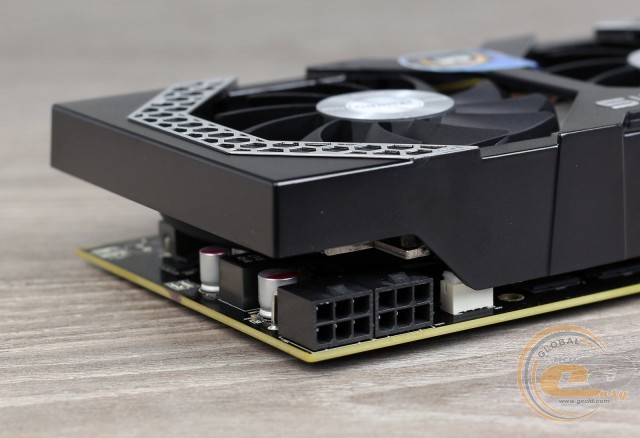

Помимо слота PCI Express 3.0 х16, питание обеспечивается через два дополнительных разъема PCIe, размещенных на боковой стороне видеокарты. В соответствии с рекомендациями компании AMD, оба они 6-контактные. Отдельно отметим, что подключение и отключение кабелей PCIe в данном случае обходится без каких-либо проблем.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

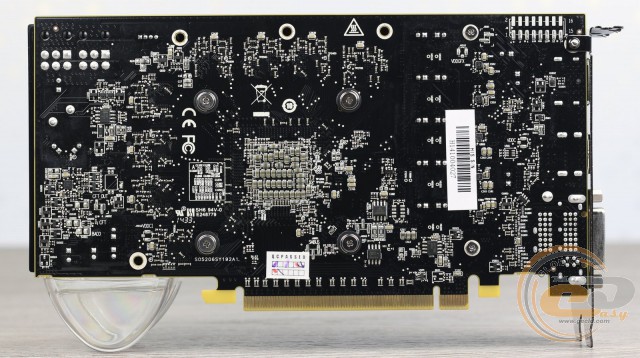

Обратная сторона видеоускорителя примечательна наличием дополнительных микросхем и крепежных винтов системы охлаждения. Поскольку одним из преимуществ новинки являются ее компактные габариты, то система охлаждения не выступает за пределы печатной платы.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

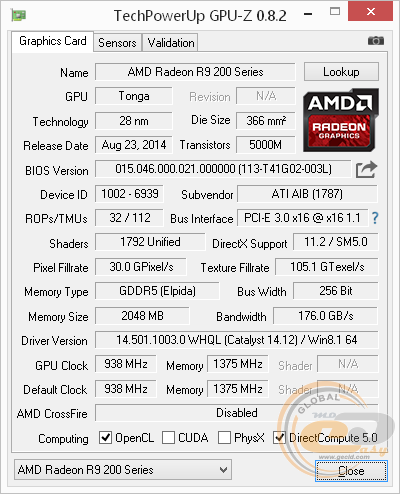

В основе HIS R9 285 Mini IceQ X² OC лежит графический чип AMD Radeon R9 285 (AMD Tonga Pro). Он произведен по нормам 28-нм техпроцесса и состоит из 1792 универсальных шейдерных конвейеров, 32 блоков растеризации и 112 текстурных блоков. Как мы уже упоминали, частота графического ядра была немного повышена относительно рекомендаций компании AMD и составляет 938 МГц.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

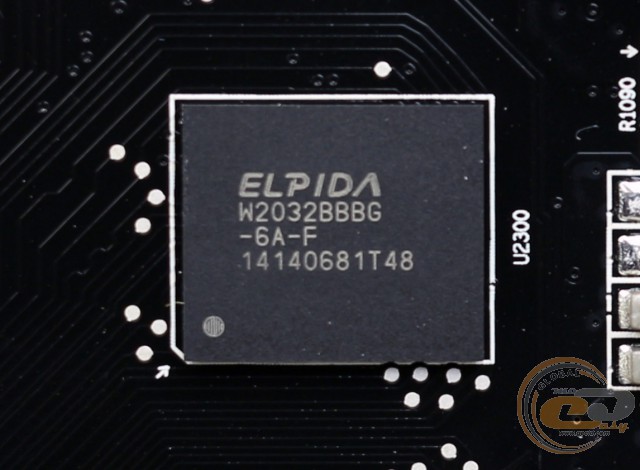

Память новинки, общим объемом 2 ГБ, набрана с помощью 8-ми чипов компании ELPIDA емкостью 256 МБ каждый. Судя по маркировке (W2032BBBG-6A-F) и документации, их номинальная частота равна 6 ГГц, хотя в нашем случае она была понижена до 5500 МГц. Это позволяет надеяться на хороший разгонный потенциал используемых микросхем. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, которая способна пропускать 176 ГБ информации за секунду.

Система охлаждения

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

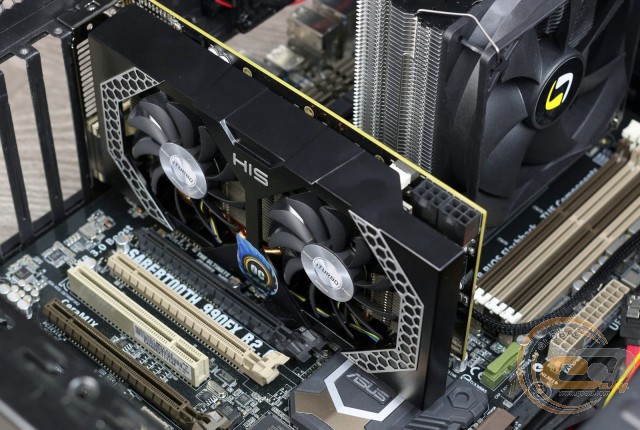

Как видно из названия графического адаптера HIS R9 285 Mini IceQ X² OC, для его охлаждения применяется фирменный кулер IceQ X². Общая длина видеоускорителя с установленной двухслотовой системой охлаждения составляет лишь 21 см.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

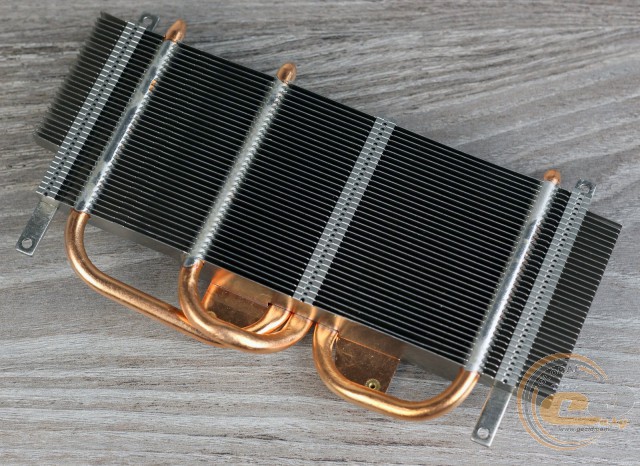

Сам охладитель состоит из массивного односекционного радиатора, в конструкции которого применяются 36 алюминиевых никелированных пластин, двух осевых вентиляторов с диаметром крыльчатки 76 мм и пластикового кожуха, который накрывает всю конструкцию сверху.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

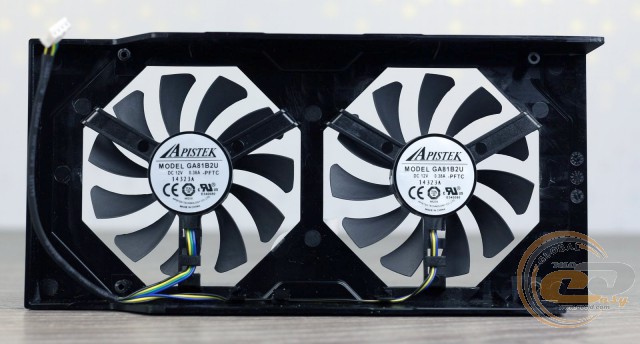

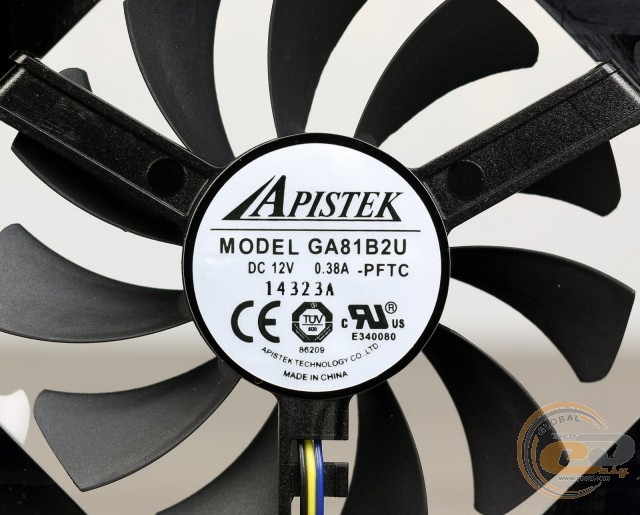

В качестве пропеллеров используются модели Apistek GA81B2U c номинальным напряжением 12 В и силой тока 0,38 А, что дает в итоге мощность 4,56 Вт.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

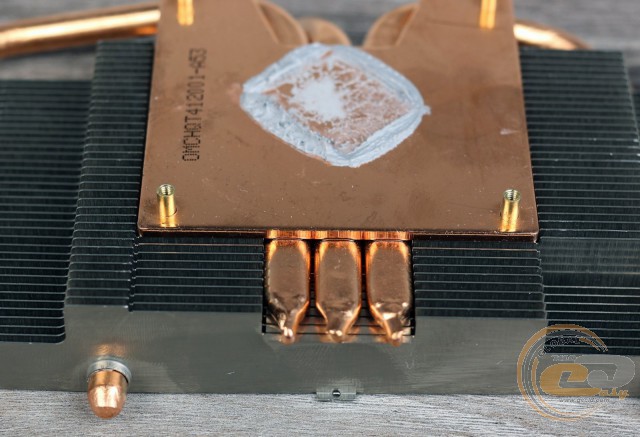

Для более равномерного распределения тепла по всей площади радиатора используются три медные тепловые трубки диаметром 6 мм. К сожалению, они не покрыты слоем никеля, который служит для предотвращения процесса окисления меди при эксплуатации и последующего падения эффективности теплообмена. С графическим процессором медное основание системы охлаждения контактирует через небольшой слой термопасты.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

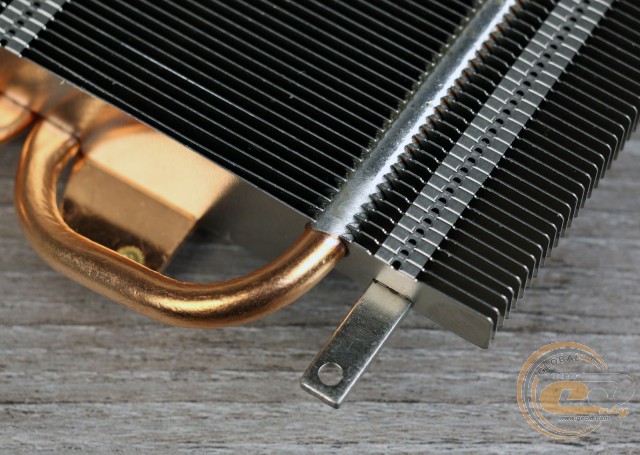

Для повышения эффективности работы кулера контакт тепловых трубок с ребрами радиатора и достаточно крупным медным основанием улучшен при помощи припоя.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

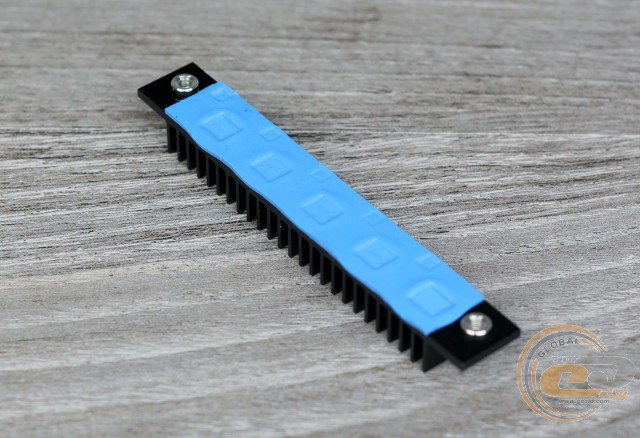

Для охлаждения полевых транзисторов подсистемы питания используется отдельный небольшой радиатор с термоинтерфейсом на обратной стороне.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

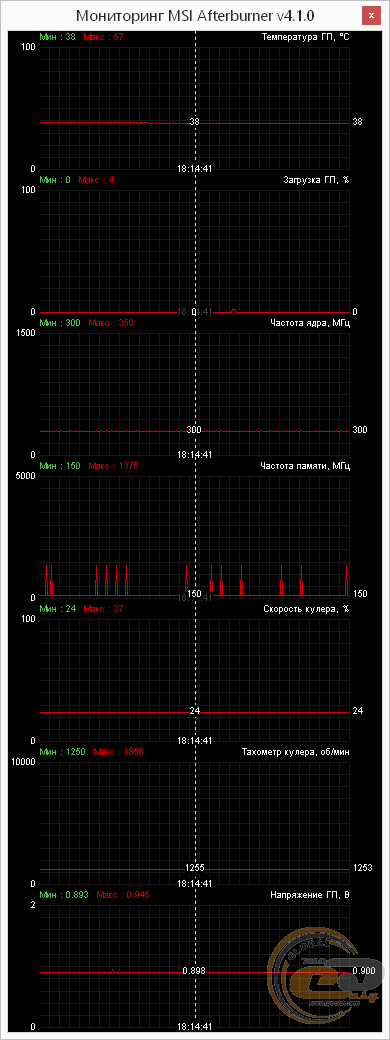

При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 68 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 46% от своей максимальной мощности. Субъективно, шум находился ниже среднего уровня.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)

После принудительного увеличения скорости вращения вентиляторов до максимального уровня, температура GPU опустилась до 59 градусов. Шум повысился до среднего уровня, но при этом оставался вполне комфортным. По традиции отметим, что подобный режим работы СО будет востребован только в случае ручного разгона.

HIS R9 285 Mini IceQ X2 OC (H285QMC2GD)
