Обзор и тестирование видеокарты HIS R9 380X IceQ X2 Turbo (H380XQM4TR)

В конце 2015 года компания AMD порадовала своих преданных поклонников анонсом видеокарты AMD Radeon R9 380X, которая позиционируется в качестве отличного решения для игр на максимальных настройках качества при разрешении Full HD или 1440p. Интересно, что в отличие от той же AMD Radeon R9 380, данная модель не имеет прямого конкурента со стороны NVIDIA, и по цене занимает промежуточную позицию между NVIDIA GeForce GTX 960 и NVIDIA GeForce GTX 970. В теории это может привлечь ряд покупателей, не накопивших достаточно средств для покупки более дорогих видеокарт, но при этом считающих производительность NVIDIA GeForce GTX 960 недостаточной для своих потребностей.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

В данном обзоре мы рассмотрим модификацию упомянутой выше видеокарты от компании HIS, которая оснастила свое детище не только оригинальной системой охлаждения, но и повысила частоту работы графического ядра с 970 до 1020 МГц. Давайте же для начала взглянем на подробную спецификацию HIS Radeon R9 380X IceQ X² Turbo (H380XQM4TR):

Модель

HIS R9 380X IceQ X² Turbo 4GB

(H380XQM4TR)

Графическое ядро

AMD Radeon R9 380X (Antigua XT)

Количество потоковых процессоров

2048

Частота графического ядра, МГц

1020

Частота памяти (эффективная), МГц

1425 (5700)

Объем памяти, ГБ

4

Тип памяти

GDDR5

Ширина шины памяти, бит

256

Пропускная способность памяти, ГБ/с

182,4

Тип шины

PCI Express 3.0 x16

Интерфейсы вывода изображения

1 х DVI-D

1 х DVI-I

1 х HDMI

1 х DisplayPort

Минимальная мощность блока питания, Вт

500

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

278 x 140 x 41 (274 х 121)

Драйверы

Свежие драйверы можно скачать с сайта компании HIS или сайта производителя GPU

Сайт производителя

HIS

Упаковка и комплектация

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR) HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

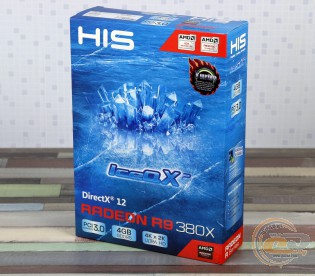

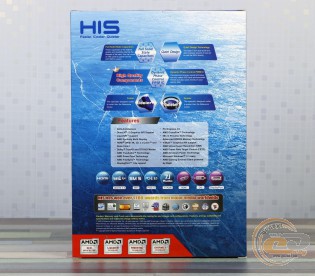

Видеокарта HIS R9 380X IceQ X² Turbo поставляется в традиционной фирменной вертикально ориентированной коробке, выполненной из плотного картона с отличным информационным наполнением, в котором перечислены ключевые ее особенности и преимущества.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

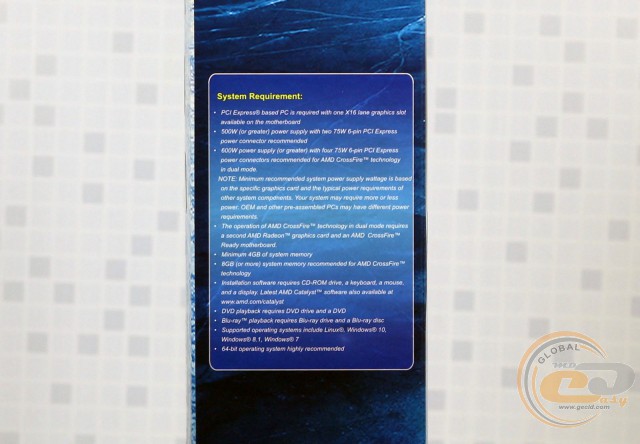

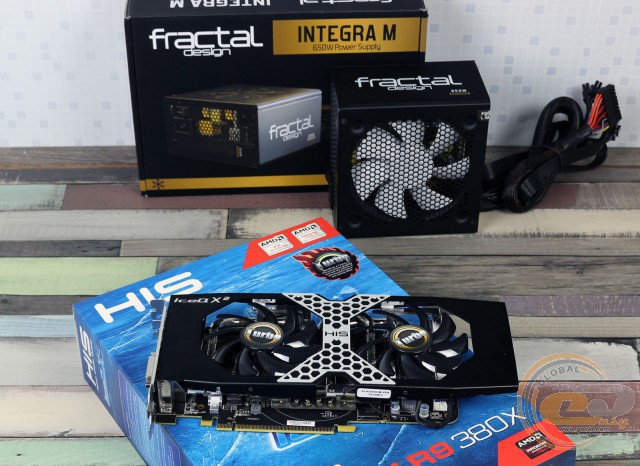

Список системных требований к компьютеру, в который планируется установка данного графического адаптера, расположен на одной из боковых сторон коробки. Исходя из рекомендаций, блок питания должен обладать мощностью не менее 500 Вт и поддерживать два 6-контактных кабеля PCIe.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

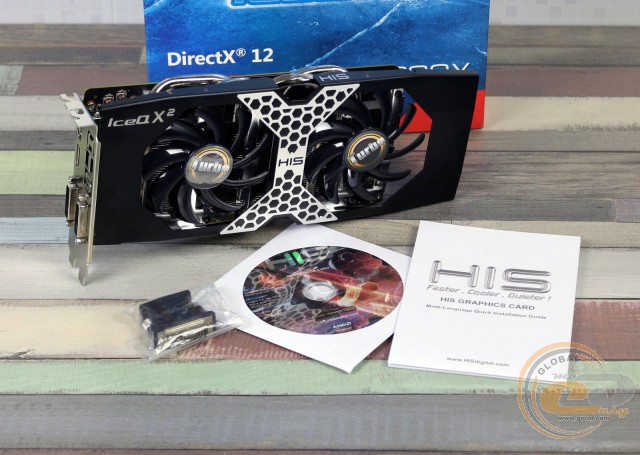

В комплекте с HIS H380XQM4TR мы обнаружили не только стандартную документацию и диск с ПО, но и приятный бонус в виде переходника для подключения аналогового монитора. А вот переходники для питания в коробке отсутствуют, поэтому при необходимости их поиском необходимо озадачиться заблаговременно.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

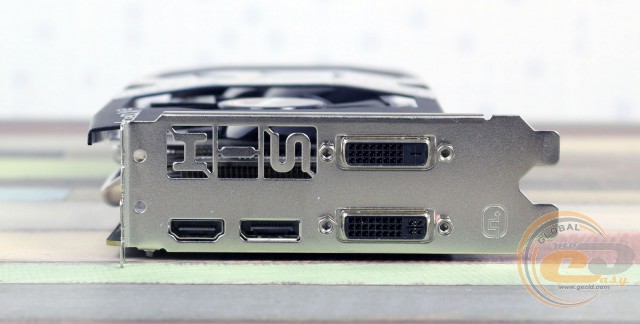

Для вывода изображения на тестируемой модели используется эталонный набор интерфейсов:

  • 1 х DVI-D;
  • 1 х DVI-I;
  • 1 х HDMI;
  • 1 х DisplayPort.

Пожалуй, подобная конфигурация является наиболее универсальной, ведь она обладает всеми востребованными видеовыходами, за исключением аналогового. Но подключить соответствующий монитор можно при помощи комплектного переходника DVI↔D-Sub.

Внешний вид и элементная база

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

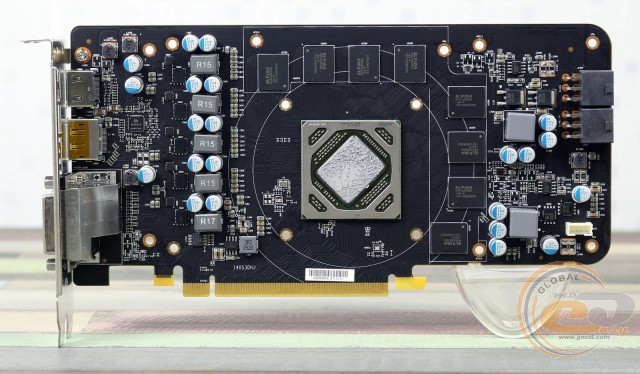

Тестируемая видеокарта выполнена на оригинальной печатной плате черного цвета с эталонным принципом компоновки. Используемая элементная база включает в себя исключительно высококачественные компоненты: твердотельные конденсаторы и дроссели с ферритовым сердечником. Это повышает стабильность и надежность работы графического адаптера в целом, а также продлевает срок его службы.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

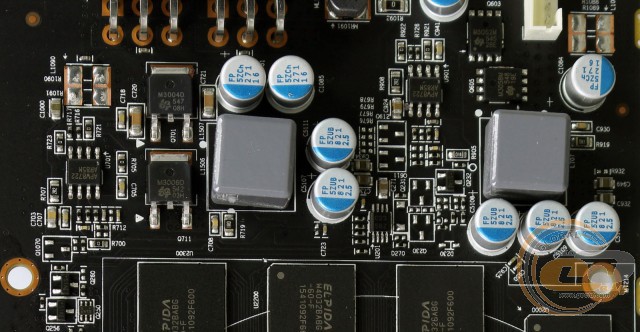

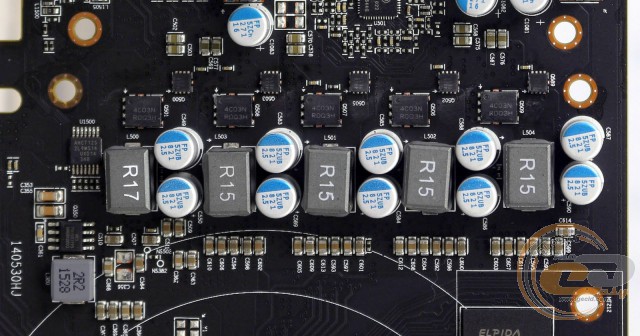

Питание видеоускорителя выполнено по эталонной 5+2-фазной схеме, где пять фаз отвечают за питание графического ядра, а две предназначены для подсистемы видеопамяти.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

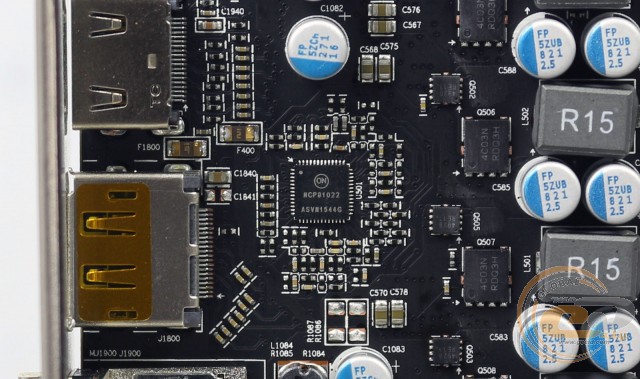

Контроллером выступает микросхема ON Semiconductor NCP81022. Она поддерживает функцию Dynamic Phase Control и может отключать незадействованные фазы для экономии электроэнергии.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

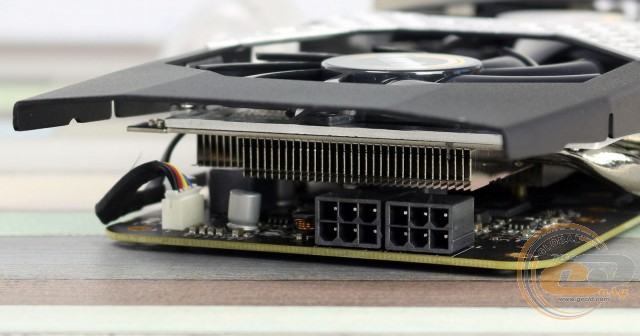

Для питания тестируемого графического адаптера применяется слот PCI Express x16 и два 6-контактных разъема PCIe, расположенные на боковой стороне платы. Кулер слегка затрудняет отключение кабелей PCIe.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

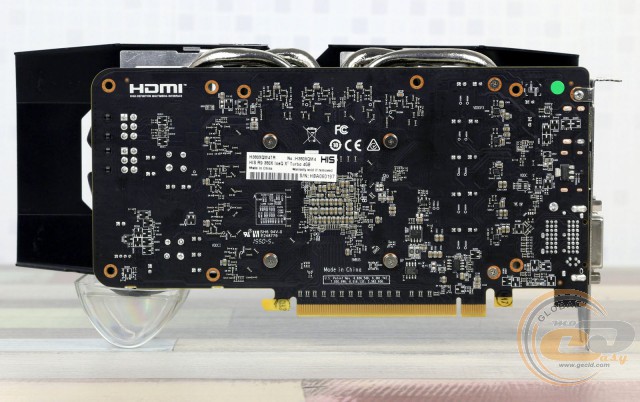

Обратная сторона печатной платы практически полностью лишена значимых элементов. Отметим и полное отсутствие разъемов для мостиков AMD CrossFireX, поскольку данная технология реализована на уровне интерфейса PCI Express x16.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

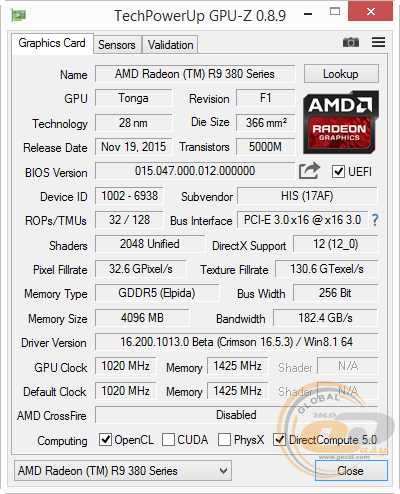

В основе HIS R9 380X IceQ X² Turbo лежит графический чип AMD Antigua XT, который определяется утилитой GPU-Z 0.8.9 как AMD Tonga. Он произведен по нормам 28-нм техпроцесса и состоит из 2048 универсальных шейдерных конвейеров, 32 блоков растеризации и 128 текстурных блоков. Частота работы GPU была повышена до 1020 МГц относительно рекомендованных 970 МГц.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

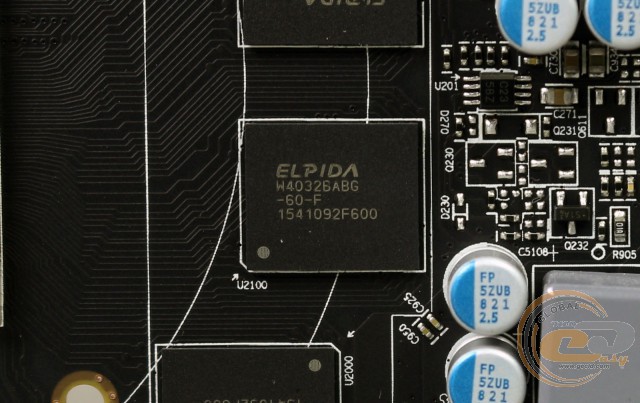

Память видеокарты, общим объемом 4 ГБ, набрана с помощью 8 чипов ELPIDA W4032BABG-60-F емкостью 4 Гбит каждый, которые работают на рекомендованной эффективной частоте 5700 МГц. Обмен данными между графическим процессором и памятью осуществляется через 256-битную шину, которая способна пропускать 182,4 ГБ информации за секунду.

Система охлаждения

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

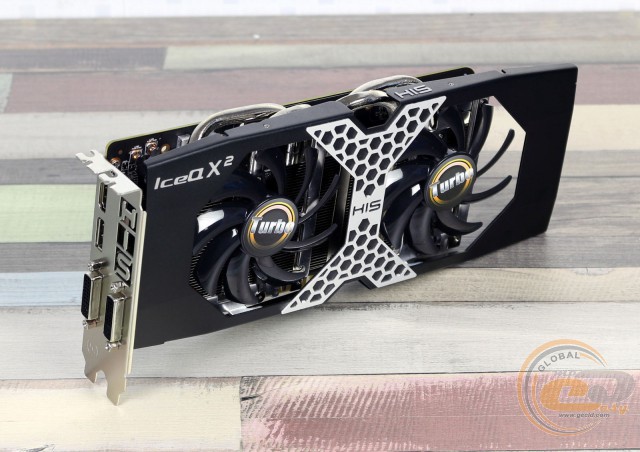

Видеокарта с установленной системой охлаждения IceQ X² занимает два слота расширения и имеет общую длину 278 мм согласно официальному сайту (274 мм согласно измерениям в нашей тестовой лаборатории).

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

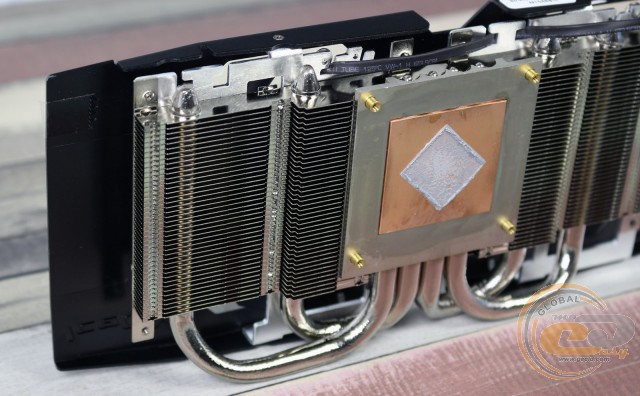

Охладитель состоит из медного основания, массивного радиатора, в конструкции которого применяются 42 продольно расположенные алюминиевые пластины, двух 85-мм осевых вентиляторов и алюминиевого кожуха.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

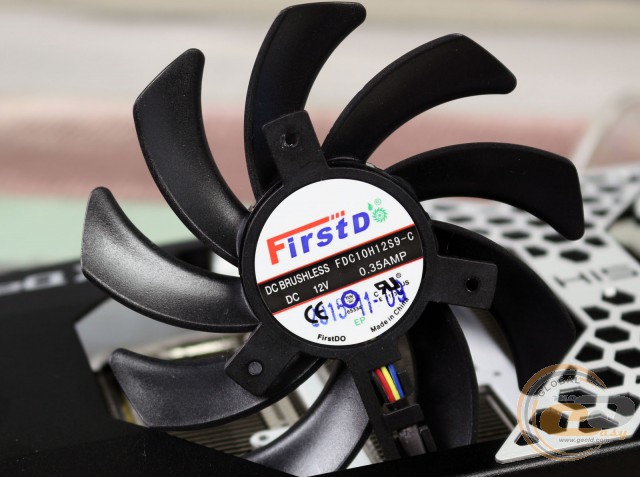

Непосредственно сами вертушки произведены компанией FirstD и имеют маркировку «FDC10H12S9-C», которая указывает на применение подшипников скольжения. Номинальное напряжение их работы составляет 12 В, а сила тока – 0,35 А, что дает итоговую мощность на уровне 4,2 Вт.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

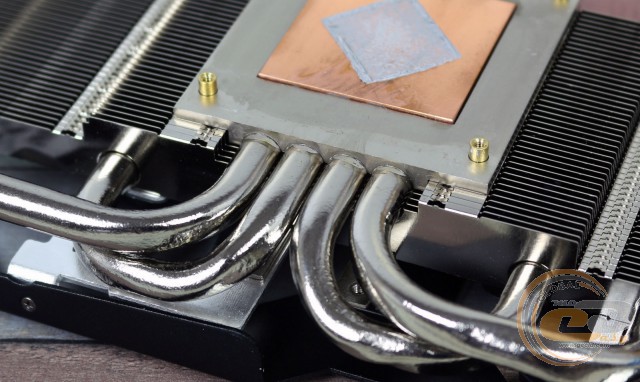

Для равномерного распределения тепла по всей площади радиатора применяются четыре медные тепловые трубки диаметром 8 мм. Они покрыты слоем никеля, который призван снизить падение эффективности СО в процессе эксплуатации, вызванное окислением металлов.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

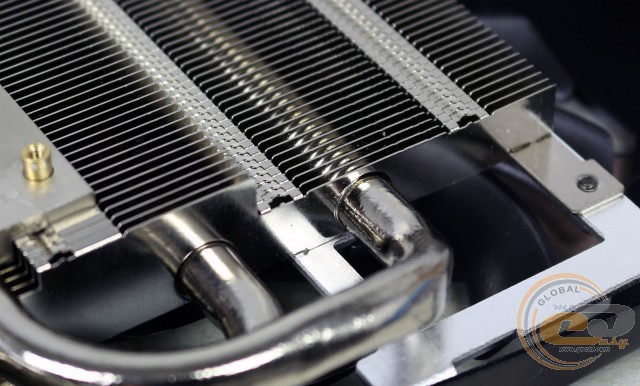

Для повышения эффективности работы кулера контакты тепловых трубок с ребрами радиатора и основанием улучшен при помощи припоя.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

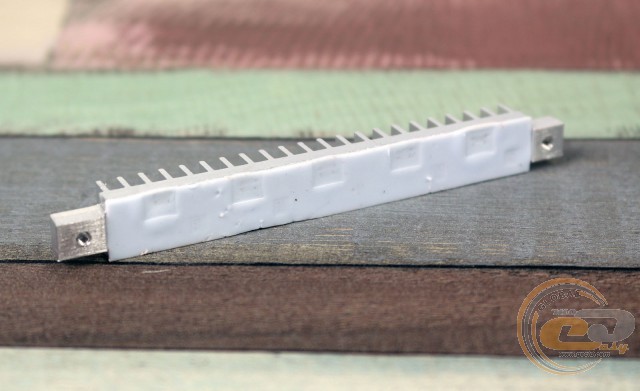

Отдельно выделим использование низкопрофильного радиатора, который отвечает за охлаждение полевых транзисторов подсистемы питания.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 72°С, а кулер, судя по показаниям мониторинга, работал на 62% от своей максимальной мощности. Шум по субъективным ощущениям был средним, но не очень комфортным, особенно в вечернее время.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

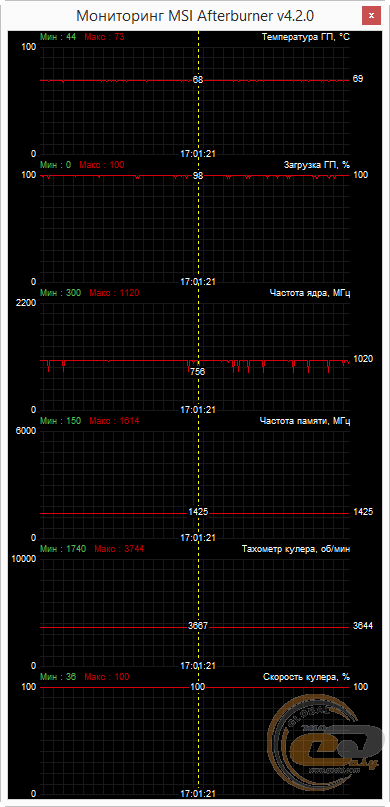

В режиме максимальной частоты вращения лопастей вентиляторов температура GPU опустилась до 69°С. Шум поднялся выше среднего уровня и стал явно некомфортным для продолжительной работы возле ПК.

HIS R9 380X IceQ X2 Turbo 4GB (H380XQM4TR)

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить их энергопотребление и тепловыделение. В таком режиме температура GPU не превышала 38°С.

С одной стороны, система охлаждения IceQ X² справляется со своими обязанностями, обеспечивая абсолютно комфортные температурные показатели, но с другой присутствует не самый комфортный уровень шума даже при автоматической регулировке скорости. Возможно, это особенность исключительно тестового образца или проблема будет исправлена с дальнейшими обновлениями прошивки BIOS, однако на данный момент HIS R9 380X IceQ X² Turbo сложно назвать тихой видеокартой.
