Обзор и тестирование видеокарты HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

В 2009 году был анонсирован графический адаптер AMD Radeon HD 5450, основанный на 40-нм ядре AMD Cedar. Казалось бы, что при современных темпах развития технологий в сфере построения видеокарт, он уже безнадежно устарел и заслужил свое место лишь в музее. Тем не менее на рынке все еще остаются модели данного видеоускорителя от разных вендоров. Стоит ли смотреть в их сторону и для каких целей их можно использовать в современных компьютерах? Могут ли они навязать конкуренцию встроенным в актуальные процессоры видеоядрам? Давайте попробуем разобраться в этом на примере видеокарты HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA.

Сразу же в голову приходит мысль, что в современных условиях данная модель может стать дополнением к бюджетному процессору без встроенного видеоядра (например, AMD Athlon X2 340 или CPU предыдущих поколений). Если у вас есть набор устаревших, но все еще достаточно производительных комплектующих, что просто лежат без дела, то их можно использовать для сборки компактного HTPC. Данная видеокарта выполнена на низкопрофильной печатной плате и может дополнить такую конфигурацию.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

Поскольку рассматриваемый графический ускоритель HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA имеет достаточно длинное название, в рамках данного материала мы будем использовать упрощенные его наименования: HIS 5450 Silence 1GB DDR3 или HIS H545HR1G.

Спецификация:

Модель

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

Графическое ядро

AMD Cedar

Техпроцесс, нм

40

Количество универсальных шейдерных процессоров

80

Поддержка технологий и API

DirectX 11.0, DirectCompute 11, Shader Model 5.0, OpenGL 3.2, OpenCL, AMD Stream, AMD CrossFireX, AMD Vision, AMD Eyefinity, AMD PowerPlay

Номинальная частота графического ядра, МГц

650

Объем памяти, ГБ

1

Тип памяти

DDR3

Номинальная / эффективная частота видеопамяти, МГц

500 / 1000

Ширина шины памяти, бит

64

Тип внутреннего интерфейса

PCI Express 2.1 x16

Интерфейсы вывода изображения

1 х HDMI

1 x D-Sub

1 х DVI-I

Минимальная мощность блока питания, Вт

400

Размеры (согласно измерениям в нашей тестовой лаборатории), мм

178 x 124 x 22 (183 x 70)

Драйверы

Свежие драйверы можно скачать с сайта компании HIS или сайта производителя GPU

Сайт производителя

HIS

Упаковка и комплектация

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

Графический ускоритель поставляется в небольшой упаковке из плотного картона. В ее оформлении преобладает белый цвет и красочные пиктограммы. На лицевой стороне имеется логотип компании-производителя, стилизованное изображение меча Экскалибур и отметка о наличии полностью пассивной системы охлаждения.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

На боковой грани перечислен комплект поставки HIS H545HR1G и указаны ключевые технические характеристики. Отдельно отмечено наличие в наборе низкопрофильных заглушек интерфейсной панели.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

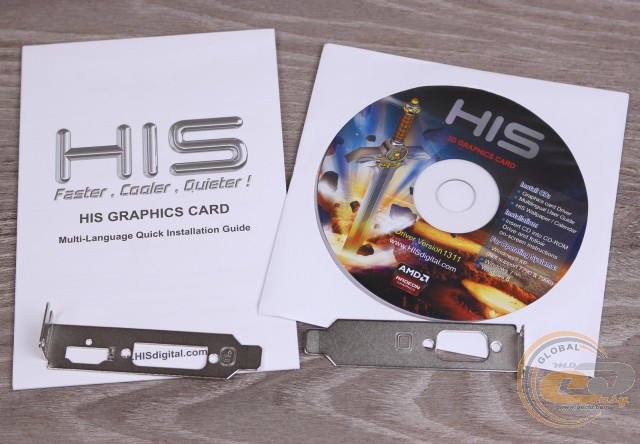

В коробке с графическим ускорителем находятся следующие аксессуары:

  • диск с программным обеспечением и драйверами;
  • краткое руководство пользователя;
  • две дополнительные заглушки интерфейсной панели для установки видеокарты в малогабаритные корпуса.

Учитывая, что модель HIS 5450 Silence 1GB DDR3 оборудована распространенными разъемами, имеется возможность подключить практически любой цифровой или аналоговый монитор, телевизор или проектор. Одним из важных компонентов для видеокарт данного класса являются компактные заглушки интерфейсной панели, поэтому очень хорошо, что производитель включил их в комплект поставки.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

На интерфейсной панели видеокарты HIS 5450 Silence 1GB DDR3 расположены следующие коннекторы:

  • 1 х HDMI;
  • 1 x D-Sub;
  • 1 х DVI-I.

Как уже упоминалось ранее, такой набор является одним из самых удобных и не требует использования дополнительных адаптеров.

Поддерживаются следующие разрешения:

  • цифровое − до 2560 x 1600;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

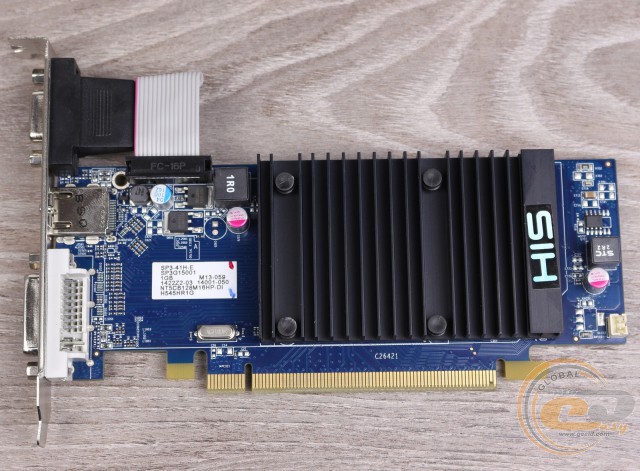

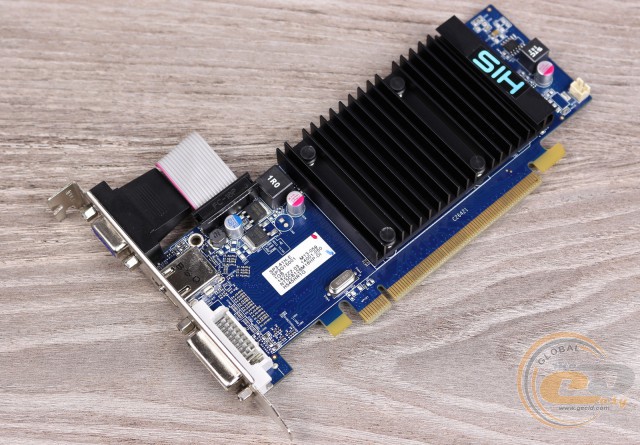

Графический ускоритель выполнен на низкопрофильной печатной плате, длина которой составляет 183 мм, а высота – 70 мм (согласно измерениям в нашей тестовой лаборатории).

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

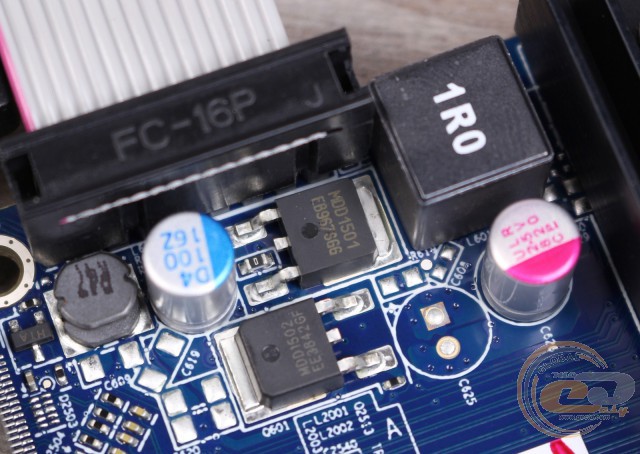

Система питания GPU состоит из одной фазы. При этом отмечаем применение надежных твердотельных конденсаторов, несмотря на бюджетный класс самого адаптера. Для обеспечения питания используется только слот PCI Express 2.1 x16, а подключение дополнительных коннекторов PCIe не требуется вовсе.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

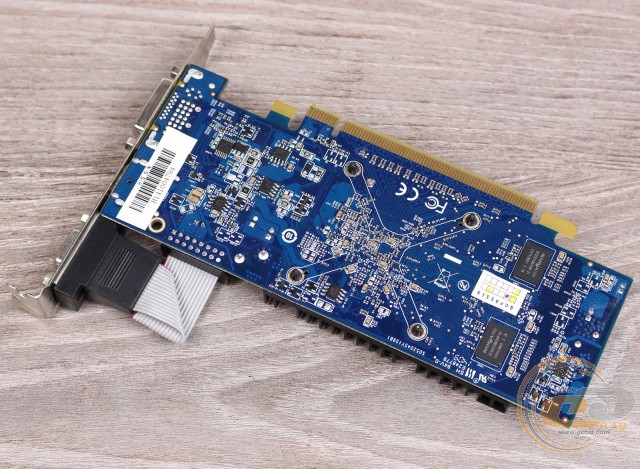

На обратную сторону текстолита вынесено два из четырех чипов видеопамяти, несколько элементов подсистемы питания и крепление системы охлаждения. Еще тут есть две наклейки с технической информацией. Отметим, что разъем D-Sub подключен с помощью гибкого шлейфа, поэтому он может быть отсоединен вовсе для уменьшения габаритов графического ускорителя или перенесен на соседний слот (для этого как раз и пригодятся комплектные заглушки интерфейсной панели).

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

«Сердцем» видеокарты является графический чип AMD Cedar (AMD Radeon HD 5450), выполненный по 40-нм техпроцессу. В его состав входит 80 универсальных шейдерных конвейеров, 8 текстурных блоков и 4 блока растеризации. Номинальная частота работы GPU при нагрузке составляет 650 МГц.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

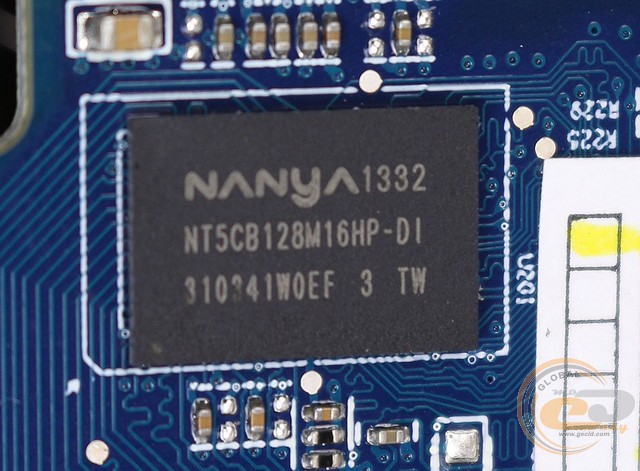

Графический ускоритель оборудован 1 ГБ видеопамяти формата DDR3, набранной с помощью четырех чипов Nanya NT5CB128M16HP-DI емкостью 2 Гбит каждый. Они работают на эффективной частоте 1000 МГц и обмениваются данными с GPU через 64-битную шину с пропускной способностью 8 ГБ/с.

Система охлаждения

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

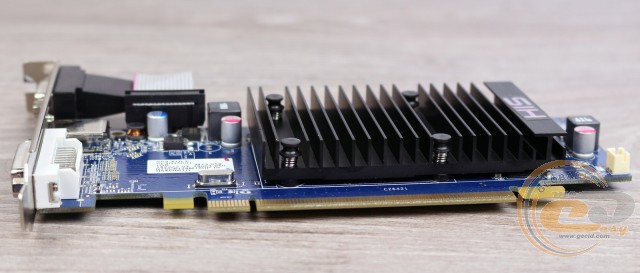

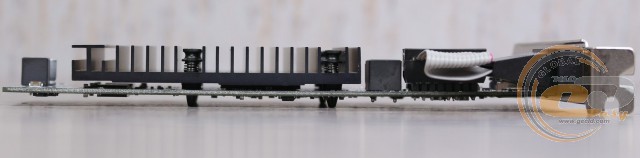

Видеокарта HIS H545HR1G оборудована пассивной системой охлаждения, которая занимает всего один слот для карт расширения. Для отвода и рассеивания тепла используется небольшой алюминиевый радиатор, окрашенный в черный цвет.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

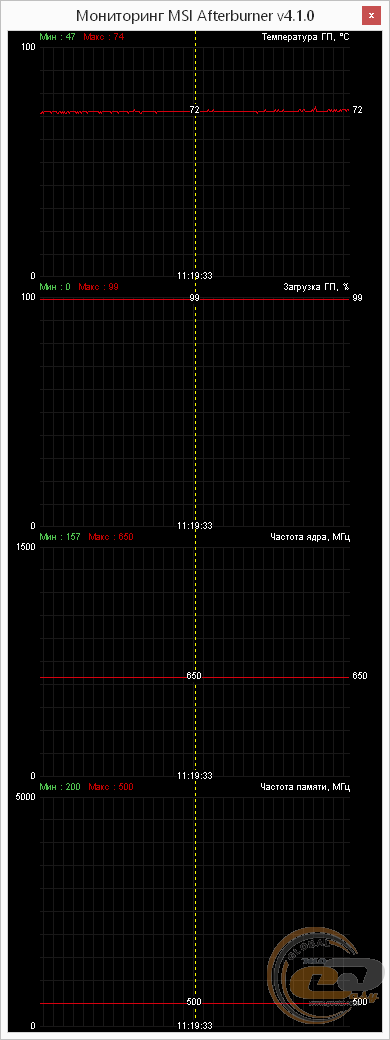

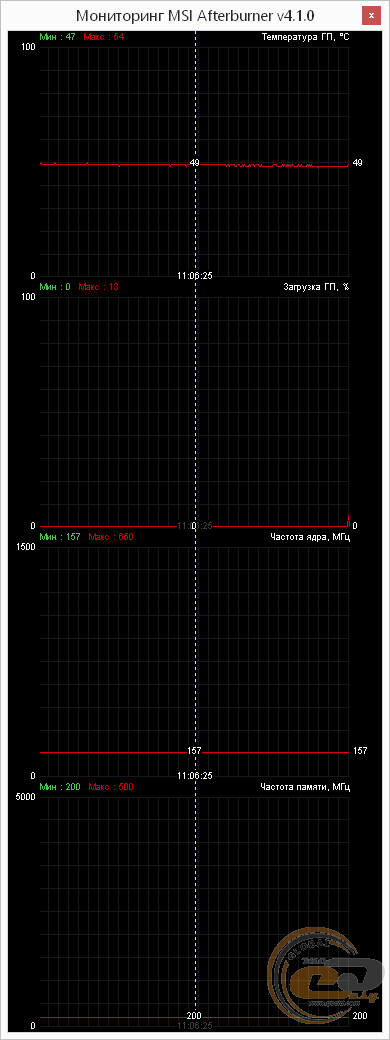

Снятие показаний датчиков при запуске стресс-тестов выполнялось программой MSI Afterburner. При полной нагрузке температура GPU находилась на уровне 72°С. Такое значение является достаточно высоким, но учитывая особенности конструкции системы охлаждения и ее абсолютно бесшумную работу, оно не превышает пределы допустимого.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)
