Обзор и тестирование видеокарты HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

Модельный ряд компании HIS, конечно же, включает в себя не только флагманские решения и устройства среднего ценового диапазона, но и более доступные видеокарты для сборки игровых систем начального уровня. Именно об одной такой модели мы и поговорим в данном обзоре.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

Видеоускоритель HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G), который в дальнейшем для краткости мы будем именовать HIS 7770 iCooler 1GB GDDR5 либо HIS H777FN1G, является модификацией уже хорошо известной AMD Radeon HD 7770, на основе которой в начале 2014 года была выпущена AMD Radeon R7 250X. Тестируемая модификация оснащается одним гигабайтом видеопамяти стандарта GDDR5 и выгодно отличается компактными габаритами, а также фирменной системой охлаждения iCooler.

Давайте же перейдем к более подробному знакомству, начав его с изучения спецификации HIS H777FN1G.

Модель

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA

(HIS H777FN1G)

Графическое ядро

AMD Radeon HD 7770 GHz Edition

(Cape Verde)

Количество универсальных шейдерных процессоров

640

Поддерживаемые API и технологии

Microsoft DirectX 11.2, OpenGL 4.2, OpenCL 1.2, DirectCompute 11, AvivoHD, AMD Eyefinity, AMD HD3D, AMD PowerTune, AMD App Acceleration, AMD CrossFire, AMD ZeroCore

Тактовая частота ядра, МГц

1000

Частота памяти (эффективная), МГц

1125 (4500)

Объем памяти, ГБ

1

Тип памяти

GDDR5

Ширина шины памяти, бит

128

Пропускная способность памяти, ГБ/с

72,0

Тип шины

PCI Express 3.0 x16

Максимальное разрешение

Цифровое − до 4096 x 2160

Аналоговое – до 2048 x 1536

Интерфейсы вывода изображения

1 x DVI-D

1 x HDMI

1 x D-Sub

Поддержка HDCP и декодирования HD-видео

Есть

Минимальная мощность блока питания, Вт

500

Дополнительные разъемы питания PCIe

1 x 6-контактный

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

181 х 122 (182 х 112)

Драйверы

Свежие драйверы можно скачать с сайта компании HIS или сайта производителя GPU

Сайт производителя

HIS

Упаковка и комплектация

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

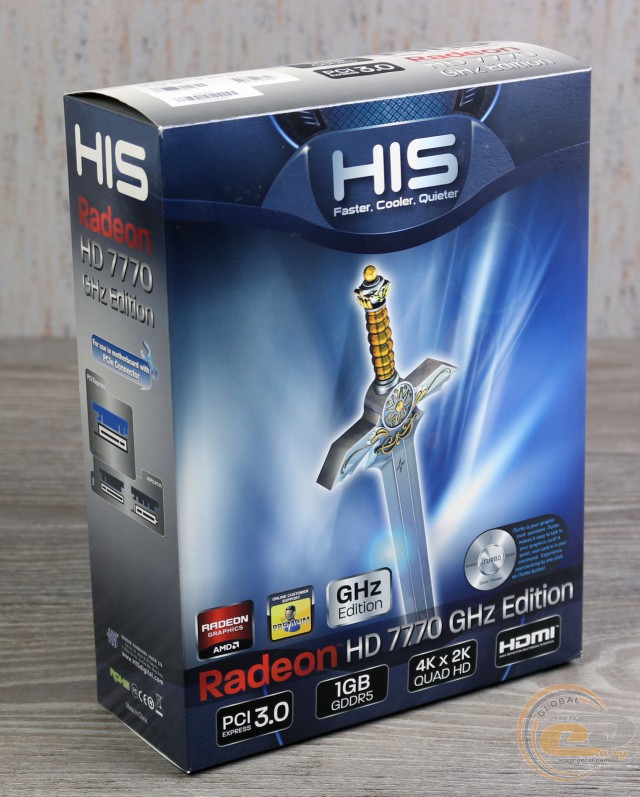

Видеокарта поставляется в небольшой, вертикально ориентированной коробке, оформленной в фирменном стиле. Помимо упоминания об объеме и типе используемой видеопамяти, на лицевой стороне отмечено наличие в комплекте поставки ПО для управления работой видеоускорителя (HIS iTurbo). Отдельного упоминания заслуживает использование внутреннего интерфейса PCI Express 3.0.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

На обратной стороне коробки сообщается о поддержке ряда технологий компании AMD (AMD HD3D, AMD PowerTune и других), а также приведен перечень ключевых особенностей графического адаптера.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

Список системных требований к компьютеру, в который планируется установка HIS 7770 iCooler 1GB GDDR5, также находится на обратной стороне. Исходя из рекомендаций, блок питания должен обладать мощностью не менее 500 Вт и одним 6-контактным кабелем PCIe.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

Комплект поставки тестируемой модели включает в себя только диск с драйверами и утилитами и руководство пользователя, чего вполне достаточно для видеокарты данного ценового диапазона.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

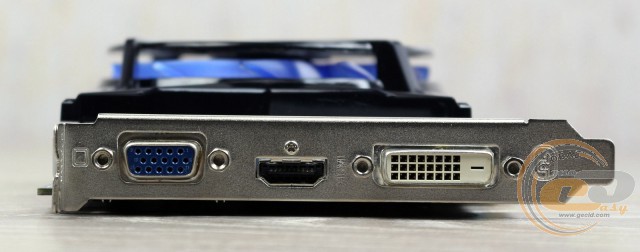

Для вывода изображения на HIS H777FN1G предусмотрен следующий набор интерфейсов:

  • 1 х DVI-D;
  • 1 х HDMI;
  • 1 х D-Sub.

Поддерживаются такие разрешения:

  • цифровое − до 4096 x 2160;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

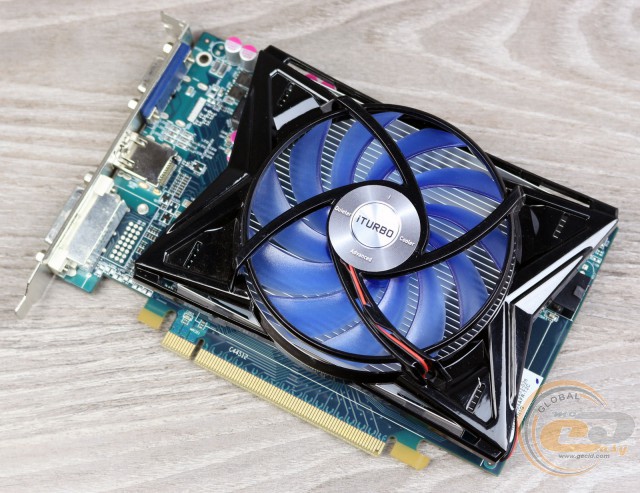

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G) выполнена на компактной печатной плате, которая своим дизайном весьма схожа с таковым у эталонной версии AMD Radeon HD 7750. Ключевым отличием между ними является наличие 6-контактного разъема дополнительного питания на правой стороне тестируемой версии. Остальные же принципы компоновки набортных элементов у них идентичны.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

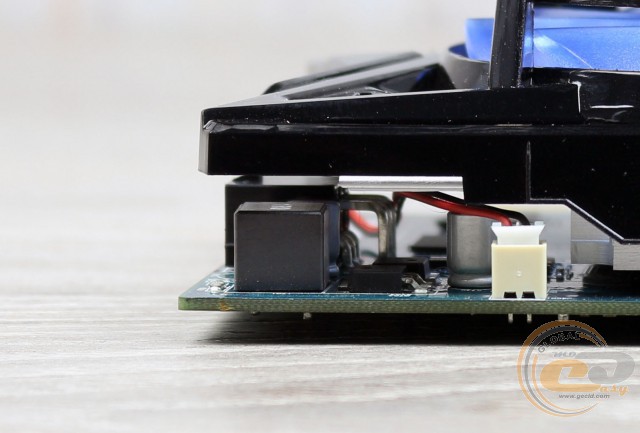

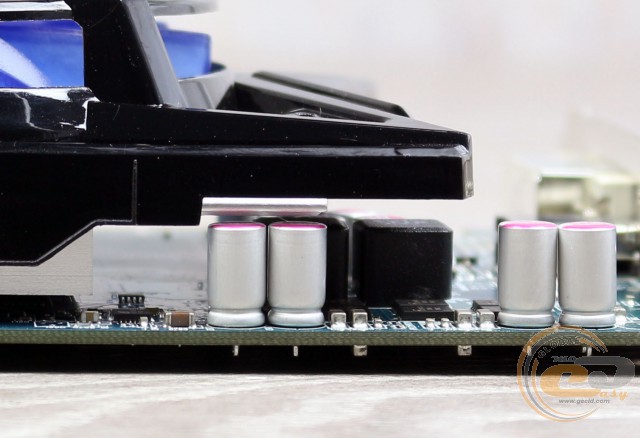

Питание HIS H777FN1G выполнено по вполне стандартной трехфазной схеме, где две фазы отведены для нужд графического ядра, а еще одна − для чипов памяти.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

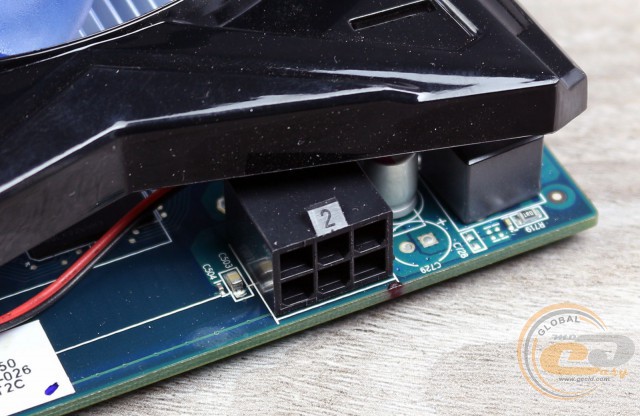

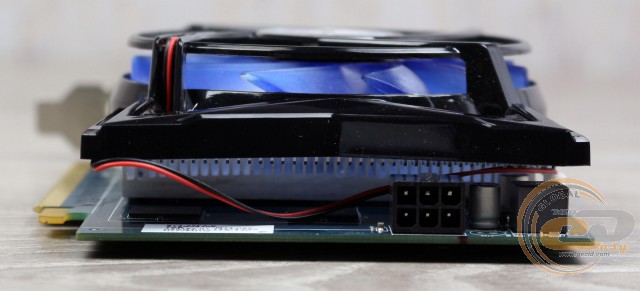

Помимо слота PCI Express 3.0 х16, питание видеокарты обеспечивается через один дополнительный разъем, расположенный на правой стороне печатной платы. В соответствии с рекомендациями компании AMD, используется 6-контактный вариант. Отдельно отметим, что система охлаждения не препятствует удобному отключению кабеля питания PCIe.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

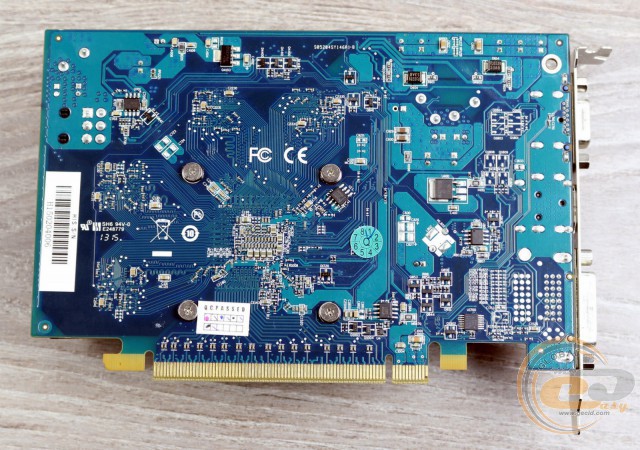

Обратная сторона печатной платы примечательна различными электрическими компонентами, крепежными винтами системы охлаждения и рядом наклеек со служебной информацией.

Отметим, что тестируемая модель поддерживает работу технологии AMD CrossFire на программном уровне, что позволит вам объединять два видеоускорителя для совместного расчета графических эффектов без соответствующего мостика.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

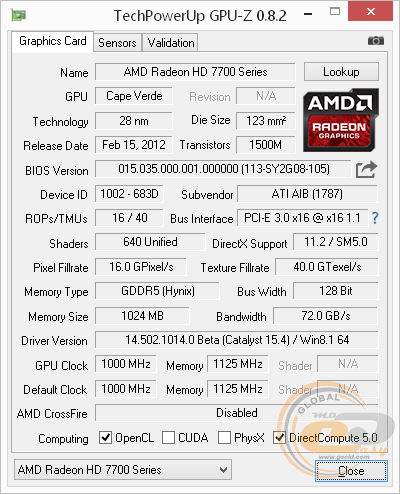

В основе HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G) лежит выполненное по нормам 28-нм техпроцесса графическое ядро AMD Cape Verde, которое имеет в своем распоряжении 640 универсальных шейдерных конвейеров, 40 текстурных и 16 растровых блоков. Частота работы графического ядра соответствует рекомендованным 1000 МГц.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

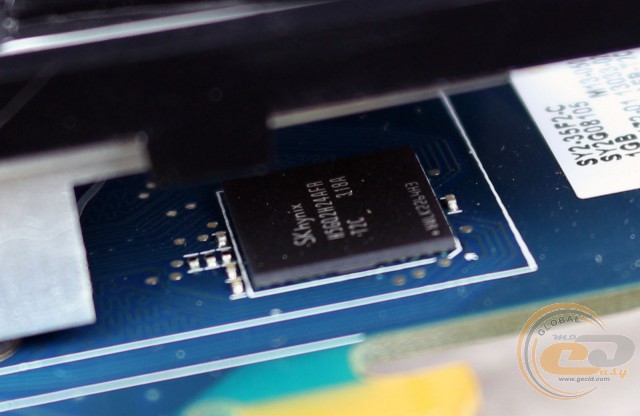

Память видеокарты, общим объемом 1 ГБ, набрана с помощью 4-х чипов SK hynix H5GQ2H24AFR-T2C емкостью 2 Гбит каждый, которые работают на рекомендованной компанией AMD эффективной частоте 4500 МГц. Обмен данными между графическим ядром и памятью осуществляется через 128-битную шину, способную пропускать 72,0 ГБ информации за секунду.

Система охлаждения

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

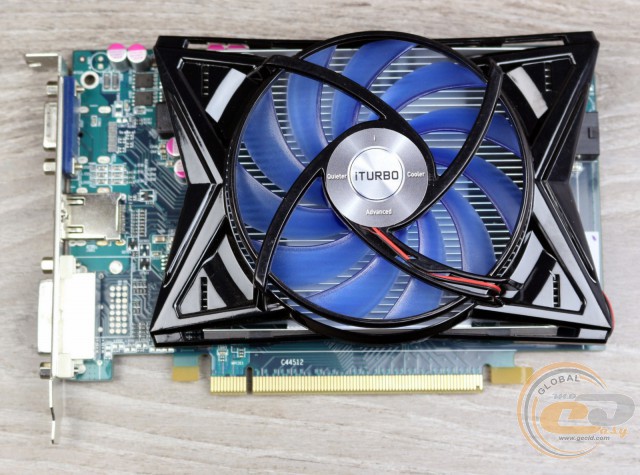

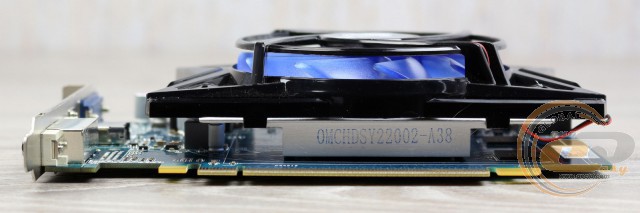

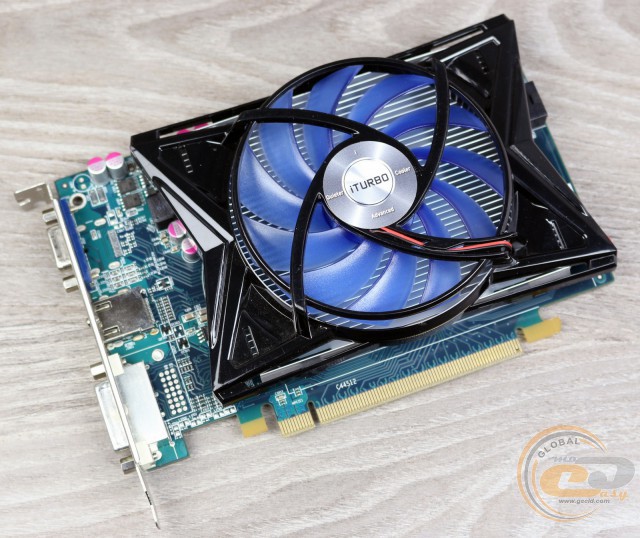

Видеокарта с установленной фирменной системой охлаждения iCooler занимает два слота расширения и имеет общую длину 181 мм согласно официальному сайту (182 мм согласно измерениям в нашей тестовой лаборатории). Как видим, система охлаждения не выступает за пределы печатной платы, что существенно повышает совместимость данной модели даже с очень компактными корпусами.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

Охладитель состоит из небольшого цельного алюминиевого радиатора с оребрением и одного осевого вентилятора с диаметром крыльчатки 88 мм, закрепленного на пластиковом кожухе.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

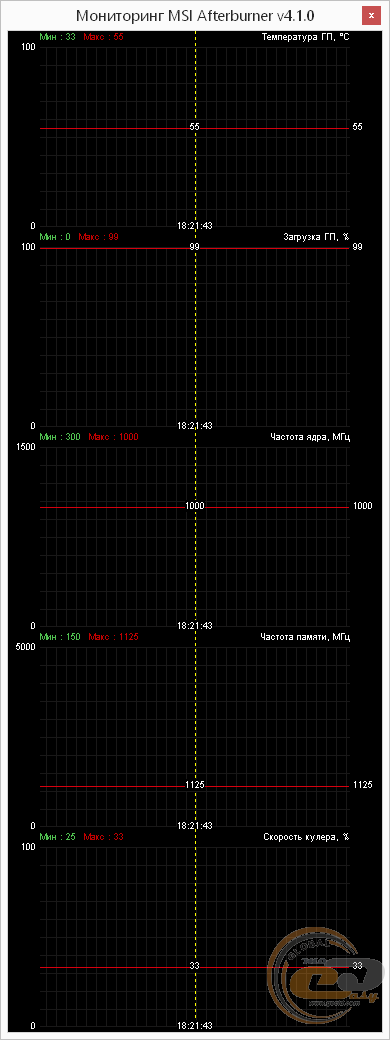

При автоматическом регулировании скорости вращения вентилятора, в режиме максимальной нагрузки, графическое ядро нагрелось до 55 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 33% от своей максимальной мощности. Субъективно, создаваемый шум находился ниже среднего уровня.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

После принудительного увеличения скорости вращения вентилятора до максимального уровня (3370 об/мин), температура GPU опустилась до 49 градусов. Создаваемый шум превысил средний уровень и стал некомфортным для постоянного использования видеокарты.

HIS 7770 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H777FN1G)

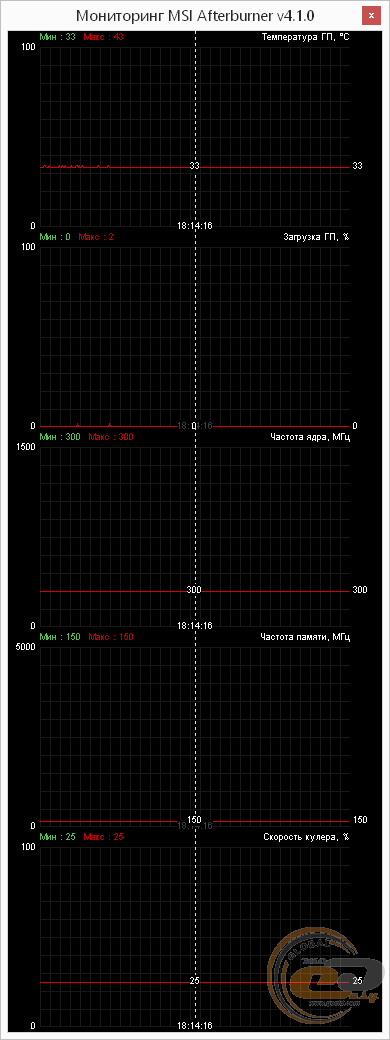

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, что позволяет снизить их энергопотребление и тепловыделение. В таком режиме температура GPU не превышала 33 градусов, а уровень создаваемого шума был довольно тихим.
