Обзор и тестирование видеокарты Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

Inno3D – это ведущий бренд компании InnoVISION Multimedia Limited. Основанная еще 1989 году в Гонконге, компания InnoVISION стала одной из первых разрабатывать и производить широкий спектр мультимедийного оборудования для ПК. Она очень динамично развивается и постоянно расширяет сферу своей деятельности, благодаря чему получила международное признание. Обозреватели компьютерных систем неоднократно присуждали образцам ее продукции разные награды.

Inno3D получила международное признание и на рынке видеоускорителей благодаря своей престижной серии i-Chill, включающей высококачественные и высокопроизводительные решения в сочетании с эффективными системами охлаждения.

На данный момент в арсенале компании присутствуют три видеокарты из серии Inno3D GeForce GTX 780 Ti. Кроме «референсного» видеоускорителя представлены версии Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra и Inno3D GeForce GTX 780 Ti HerculeZ 2000. Первая видеокарта - героиня нашего обзора, с которой мы чуточку позже познакомимся более подробно. Вторая же новинка оборудована фирменной системой охлаждения HerculeZ 2000 и имеет фабричный разгон.

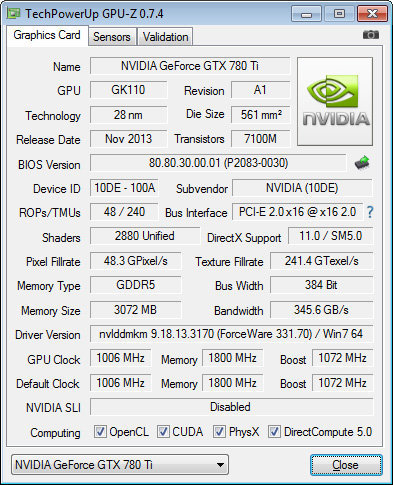

Предлагаем начать обзор версии Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra с изучения ее характеристик и сравнения их с эталонным решением.

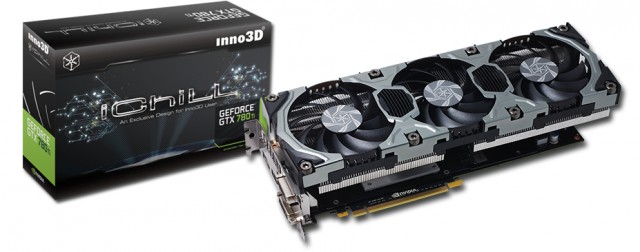

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

Модель

Inno3D iChill GeForce GTX 780 Ti

HerculeZ X3 Ultra

Графическое ядро

NVIDIA GK110 (Kepler)

Количество универсальных шейдерных процессоров

2880

Поддерживаемые API и технологии

DirectX 11.1 (Shader Model 5.0), OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, 3-way NVIDIA SLI, NVIDIA CUDA, NVIDIA G-SYNC, NVIDIA SHIELD

Частота графического ядра, МГц

1006 (1072 с учетом технологии GPU Boost 2.0)

Частота памяти (эффективная), МГц

1800 (7200)

Объем памяти, ГБ

3

Тип памяти

GDDR5

Ширина шины памяти, бит

384

Пропускная способность памяти, ГБ/с

345,6

Тип шины

PCI Express 3.0 x16

Максимальное разрешение

Цифровое - до 4096 x 2160

Аналоговое - до 2048 x 1536

Интерфейсы вывода изображения

1 x DVI-D

1 x DVI-I

1 x HDMI

1 x DisplayPort

Поддержка HDCP и декодирование HD-видео

 Есть

Минимальная мощность блока питания, Вт

600

Размеры с официального сайта (результаты измерений в нашей тестовой лаборатории), мм

300 х 125 (313 х 122)

Драйверы

Свежие драйверы можно загрузить из сайта компании Inno3D или сайта производителя GPU

Сайт производителя

Inno3D



Все цены на Inno3D+PCI-Ex+GeForce+GTX+780+Ti+iChill+HerculeZ+X

К основным преимуществам Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra над эталонным решением можно отнести высокий заводской разгон и альтернативную систему охлаждения собственного производства. Если говорить о частотной формуле видеокарты, то графический процессор работает на частоте 1006 МГц вместо рекомендованных 875 МГц (прирост 15%), а с учетом использования технологии GPU Boost 2.0 среднее значение составит 1072 МГц вместо рекомендованных 928 МГц (прирост 15,5%). Видеопамять была ускорена с эталонных 7000 МГц до 7200 МГц (прирост 2,86%). На данный момент это один из наиболее оптимизированных вариантов GeForce GTX 780 Ti на рынке. О печатной плате и системе охлаждения еще поговорим в соответствующих разделах, а сейчас предлагаем ознакомиться с упаковкой и комплектом поставки.

Упаковка и комплектация

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

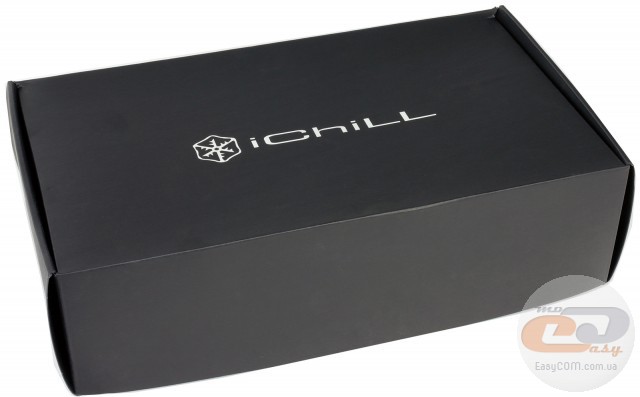

В нас на тестировании находился предпродажный экземпляр видеокарты, который поставляется в обычной картонной коробке черного цвета с указанием бренда компании производителя – Inno3D. Розничная видеокарта имеет еще дополнительную глянцевую коробку с яркой полиграфией и указанием ключевых особенностей.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

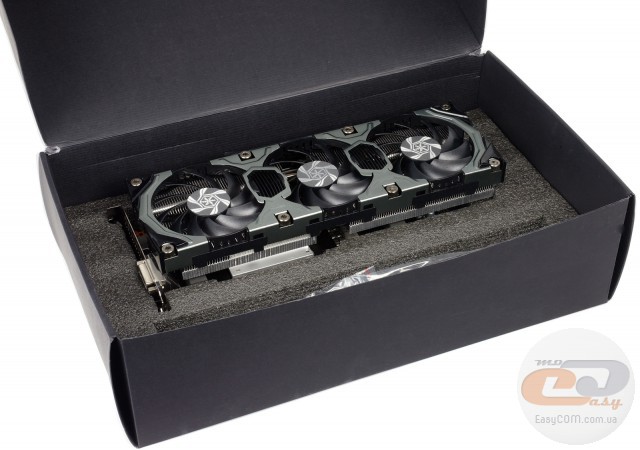

Сам графический адаптер надежно зафиксирован во вспененный полиэтилен, поэтому он дополнительно защищен от дорожных перипетий.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

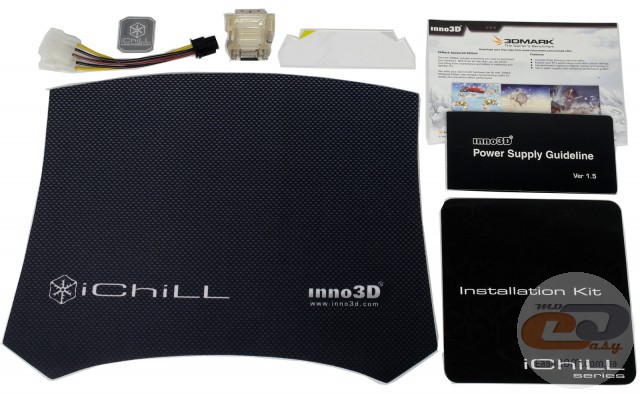

В коробке с Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra, кроме стандартной документации и диска с ПО, мы обнаружили:

  • переходник для питания видеокарты, что позволит вам избежать проблем, связанных с отсутствием у вашего блока питания 8-контактного кабеля PCIe;
  • переходник с DVI на D-sub;
  • код для загрузки лицензионной версии бенчмарка 3DMark Advanced Edition;
  • фирменный коврик для мышки;
  • наклейку на корпус.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

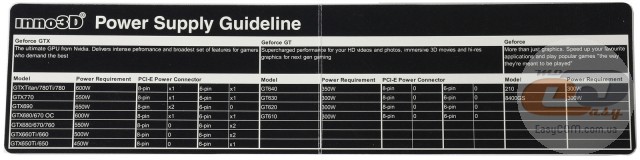

Кроме этого, в комплекте присутствует буклет с описанием системных требований, согласно которым блок питания должен иметь мощность не меньше 600 Вт и поддерживать один 8-контактный и один 6-контактный кабели питания PCI Express.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

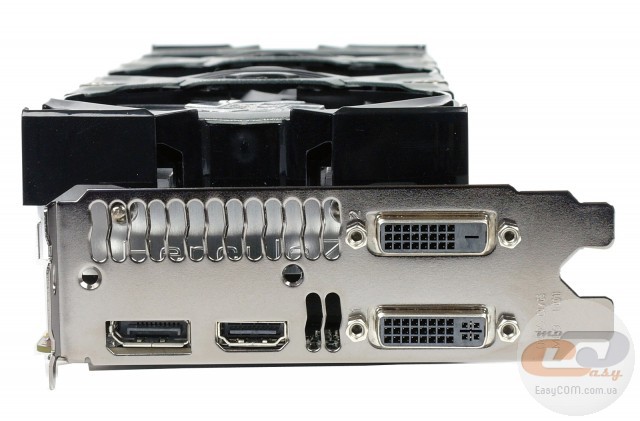

На интерфейсной панели присутствуют широкие вентиляционные прорезы. Для вывода изображения на графическом адаптере Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra предусмотрен следующий набор видеовыходов:

  • 1 х DVI-I;
  • 1 х DVI-D;
  • 1 х HDMI;
  • 1 х DisplayPort.

Поддерживаются такие разрешения:

  • цифровое - до 4096 x 2160;
  • аналоговое - до 2048 x 1536.

Такая конфигурация внешних интерфейсов может, без сомнения, называться оптимальной. Она позволит с легкостью подключать мониторы с цифровыми или аналоговыми выходами, а также облегчит организацию мультиэкранных систем.

Вообще комплект поставки можно охарактеризовать как «расширенный» – кроме всего необходимого здесь присутствуют приятные бонусы в виде качественного коврика для мыши и кода активации лицензионной версии бенчмарка 3DMark Advanced Edition.

Внешний вид и элементная база

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

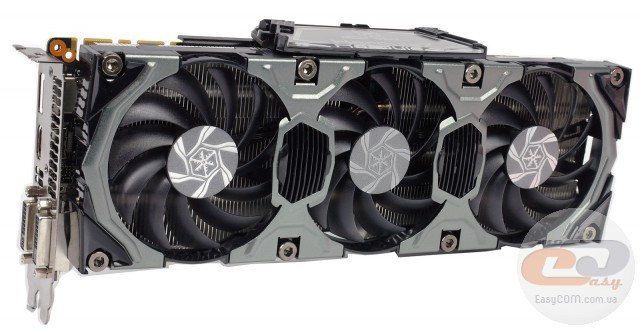

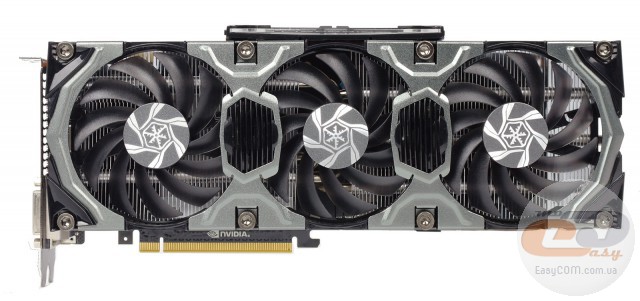

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra имеет длину 313 мм и ширину 122 мм (согласно результатам измерений в нашей тестовой лаборатории). Видеокарта сразу привлекает внимание благодаря солидным размерам и применению трех больших вентиляторов в системе охлаждения. Гармоническим дополнением уникального стиля являются использования металлических декоративных элементов, которые крепятся винтами под внутренний шестигранник. Система охлаждения выглядит очень мощно.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

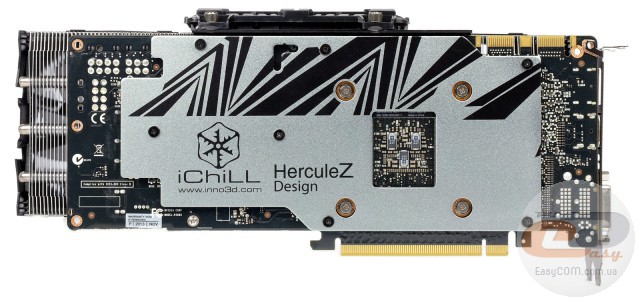

На обратной стороне данной новинки расположена алюминиевая пластина, которая не только дополняет общий стиль, но и защищает элементы платы от механических повреждений, предотвращает прогибание текстолита под весом массивной конструкции системы охлаждения, а также принимает участие в рассеянии тепла. Вдоль верхнего края графического адаптера расположенная прозрачная пластина с логотипом серии видеокарт - iChill HerculeZ, имеющая белую подсветку.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

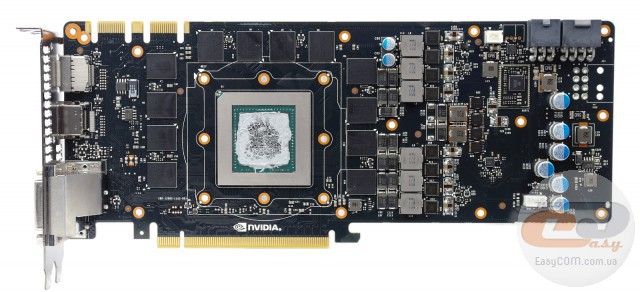

Демонтировав систему охлаждения, можно более подробно рассмотреть печатную плату. Она полностью повторяет «референсный» аналог, начиная от количества фаз питания, элементной базы и заканчивая типом использованного PWM-контролера.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

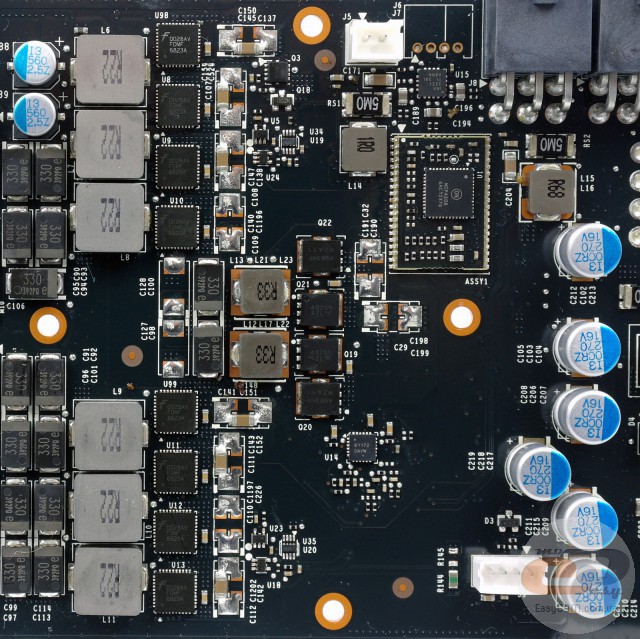

Подсистема питания тестируемой модели выполнена по схеме 6+2 фазы (шесть фаз для GPU и две для чипов памяти). Линии питания графического процессора включают в свой состав микросхемы DrMOS, а цепи питания памяти состоят из обычных МОП-транзисторов. Как и положено флагманскому продукту, в новинке используется лишь высококачественная элементная база, а именно: японские твердотельные конденсаторы, дроссели с ферритовым сердечником, микросхемы DrMOS и полевые транзисторы.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

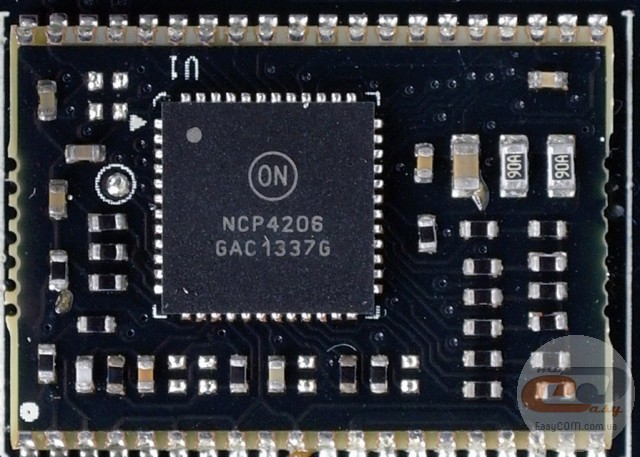

Управление осуществляет ШИМ-контролер NCP4206 производства ON Semiconductor. Он поддерживает шесть фаз питания и позволяет изменять напряжение в пределах от 0,375 до 1,6 В. Преимуществом данного чипа является то, что им легко управлять посторонними утилитами. В частности, можно без проблем поднять границу программного вольтмода к значению 1,3 В.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

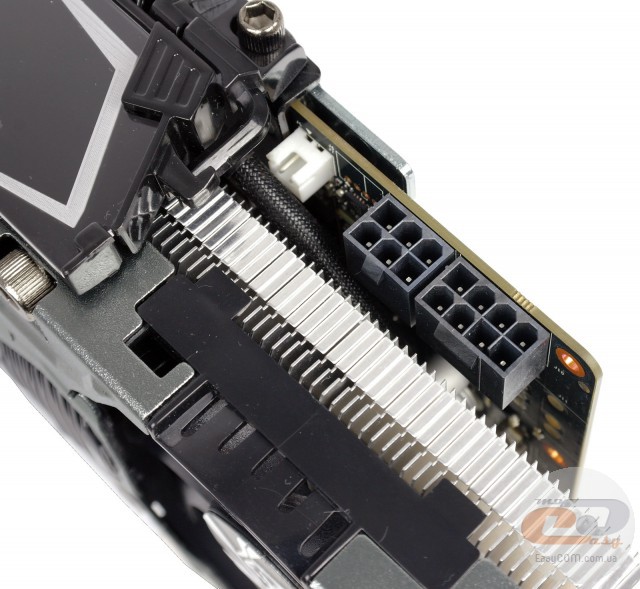

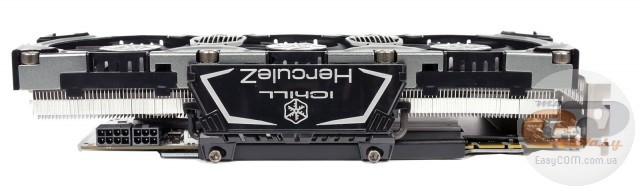

Кроме слота PCI Express 3.0 х16, питание видеокарты Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra подводиться через два дополнительных разъема PCIe (6-контактный и 8-контактный), которые расположены на боковой стороне графического адаптера. Подключению и отключению коннекторов ничто не препятствует, несмотря на близость системы охлаждения.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

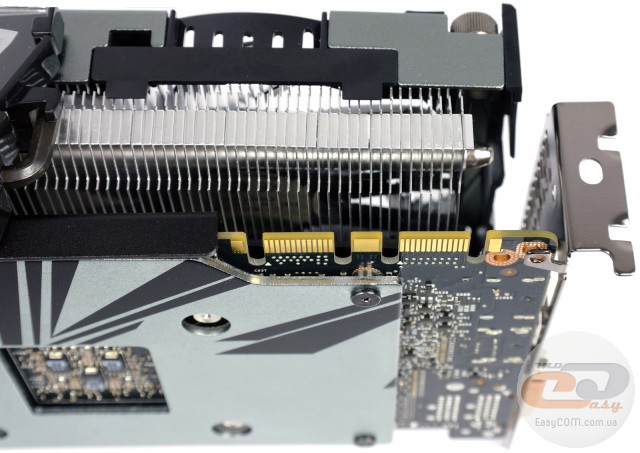

Для объединения нескольких подобных адаптеров с помощью технологии NVIDIA SLI на Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra традиционно используются два MIO-коннекторы. Такая конфигурация позволяет объединить от двух до четырех видеоускорителей для общих расчетов графических эффектов.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

Ключевым компонентом Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra является графический чип NVIDIA GK110 (Kepler), изготовленный по 28-нм технологическому процессу. Он включает в себя 15 активных SMX-блоков, 2880 универсальных шейдерных процессоров (CUDA-ядер согласно терминологии компании NVIDIA), 48 блоков растровых операций и 240 блоков текстурирования. Данный кристалл поместил в себе 7 100 млн. транзисторов на площади 561 мм2. Отметим, что он лишен теплораспределительной крышки, но имеет защитную рамку, которая оберегает его от повреждения. Как мы уже отмечали, в номинальном режиме работы частота графического ядра значительно выше рекомендованной компанией NVIDIA и составляет 1006 МГц. А благодаря поддержке технологии GPU Boost 2.0, в турборежиме его скорость в среднем достигает уровня 1072 МГц.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

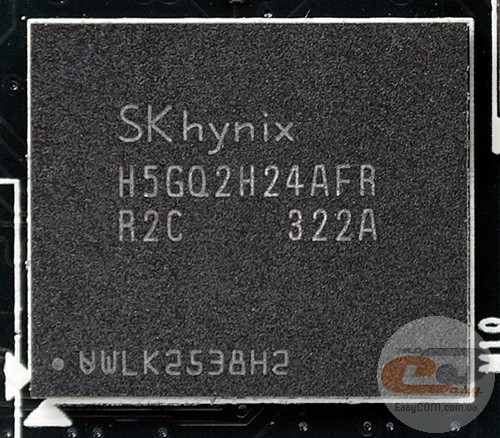

GDDR5-память видеокарты Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra, общим объемом 3 ГБ, набрана с помощью 12-ти FCBGA-чипов компании SK Hynix емкостью 256 МБ каждый. Микросхемы имеют маркировку H5GQ2H24AFR и работают на эффективной частоте 7,2 ГГц. Пропускная способность 384-битной шины памяти составляет 345,6 ГБ в секунду.

Система охлаждения

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

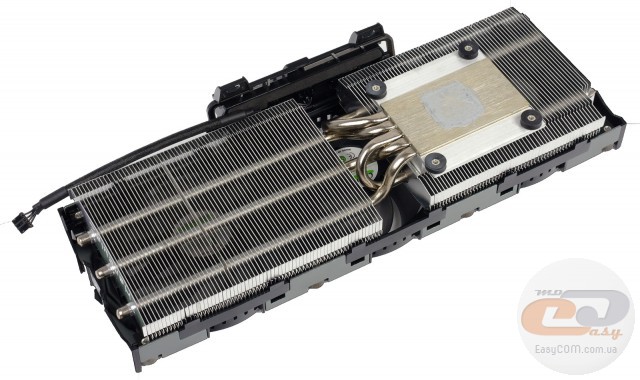

Инженеры компании Inno3D заменили эталонную систему охлаждения турбинного типа на массивный фирменный кулер HerculeZ X3 Ultra. Видеокарта с установленной СО занимает целых три слота расширения, что говорит о немалой площади рассеивания и внушает надежду на высокую производительность. Забегая наперед скажем, что мы не ошиблись.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

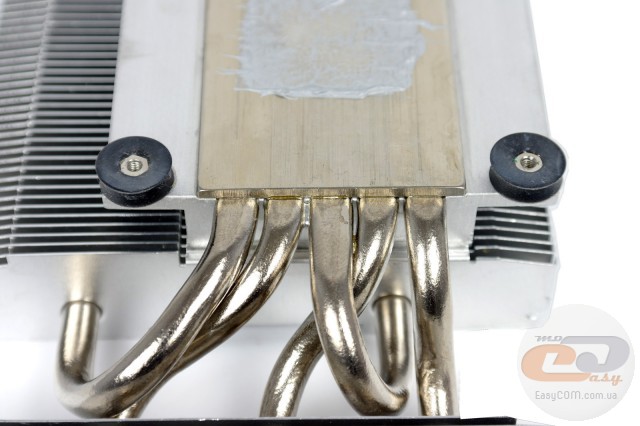

В основе кулера находятся пять медных никелированных тепловых трубок диаметром 6-мм каждая. При этом их покрытие содействует продолжительному сроку службы, поскольку эффективно уменьшает влияние коррозийных процессов.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

Все трубки приплюснуты и очень плотно вложены в никелированную основу, а потом выходят из нее и пронизывают два независимых радиатора.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

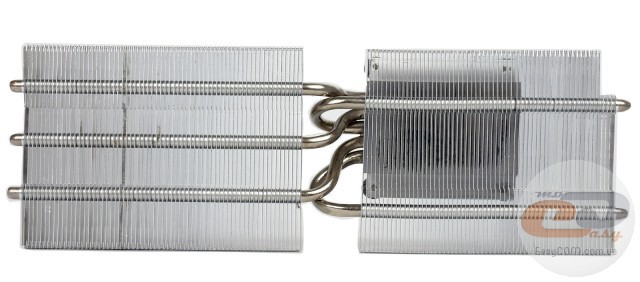

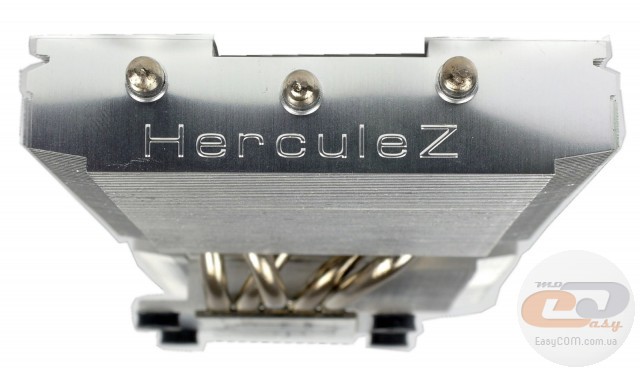

Три тепловые трубки переносят часть тепла к большему по размерам радиатору, а две другие – к меньшему. На пластинах выштамповано название серии кулера – HerculeZ. Сами же они закреплены аккуратно и очень крепко, хотя отсутствуют следы припоя между ребрами радиаторов и тепловыми трубками.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

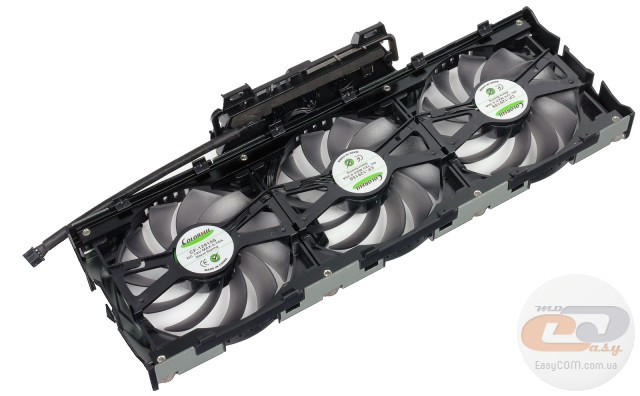

Всю эту конструкцию накрывает кожух с тремя вентиляторами типоразмера 90 мм (реальный размер лопастей - 86 мм), который крепится с помощью длинных пластмассовых крючков. Используются пропеллеры Colorful CF-12915S с характеристиками 12 В и 0,35 А. Базируются вентиляторы на подшипниках качения, что дает надежду на их тихую работу. Они имеют 4-контактное подключение, поэтому скорость их вращения управляется методом ШИМ-модуляции в диапазоне от 1000 до 3300 об/мин. Согласно заявлениям производителя, присутствует технология защиты от пыли и возможность легкого снятия пропеллера для сервисного обслуживания.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

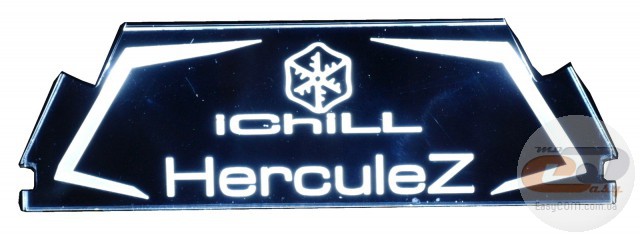

Следует отметить, что в комплекте с видеокартой поставляется сменная прозрачная пластина, которая дает возможность создать свой собственный логотип и поместить его на ускоритель. Это должно понравиться любителям моддинга или просто творческим личностям.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

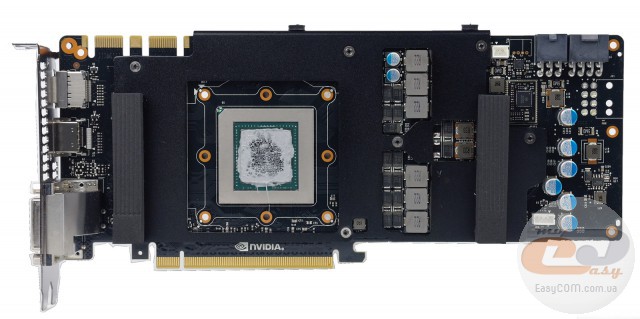

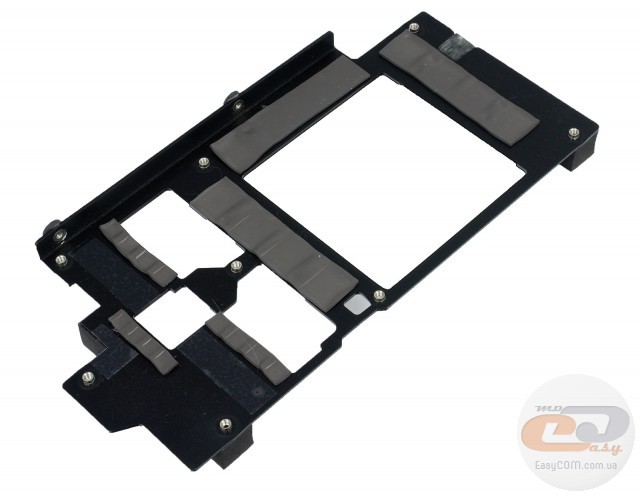

Поскольку основная система охлаждения не контактирует с силовыми ключами и чипами памяти, то для них предусмотрен радиатор в виде единой пластины черного цвета. По его краям находятся резиновые сайлентблоки, предотвращающие перекос массивной системы охлаждения. Контакт с самыми компонентами осуществляется через термопрокладки серого цвета.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

А теперь предлагаем перейти непосредственно к тестированию системы охлаждения модели Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

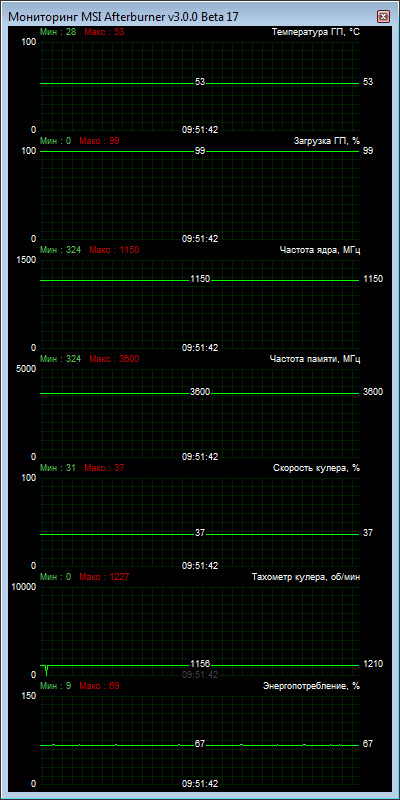

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 53 градусов, а кулер, согласно показаниям мониторинга, работал на 37% от своей максимальной мощности. В таком режиме видеокарта довольно тихая на фоне других компонентов системы. Просто отличный результат!

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

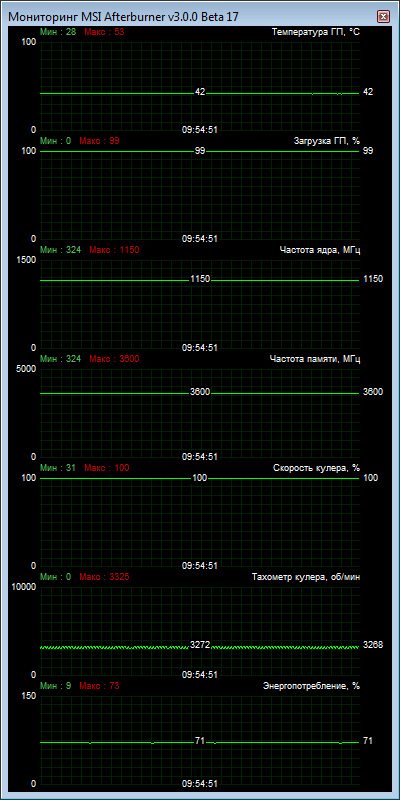

После принудительного увеличения частоты вращения лопастей к максимальному уровню, температура GPU опустилась до 42 градусов. Замечательный результат, принимая во внимание высокий заводской разгон, который говорит нам об очень хорошем «запасе прочности» данного кулера. При этом уровень шума по субъективным ощущениям можно охарактеризовать как «выше среднего». Его тяжело назвать комфортным для продолжительной работы за компьютером.

Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra

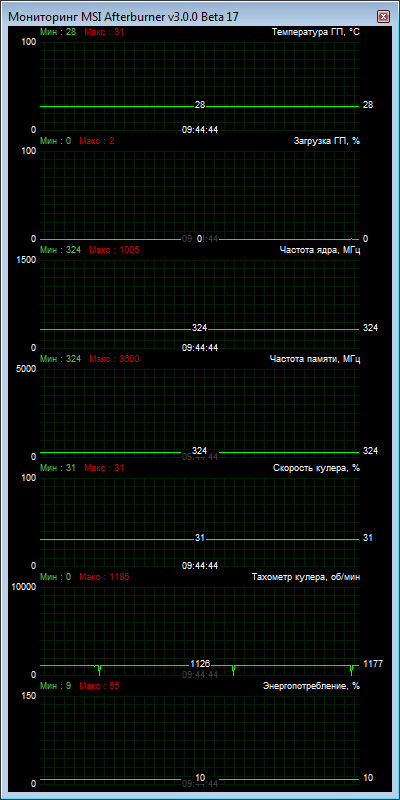

Благодаря энергосберегающим технологиям при отсутствии нагрузки частоты работы графического ядра и памяти автоматически снижаются. Это позволяет существенно уменьшить энергопотребление и тепловыделение видеокарты в целом. В таком режиме температура GPU не превышает 28 градусов. При этом не создается практически никакого шума.

Подводя итог всему вышесказанному, отметим, что фирменный кулер HerculeZ X3 Ultra – это высокотехнологическая и высокопроизводительная система охлаждения с низким уровнем шума при автоматическом регулировании, а также с замечательным «запасом прочности», что вселяет надежду на хороший разгонный потенциал.
