Обзор видеокарты Palit GeForce GTX 960 Super JetStream

Мы продолжаем знакомство с различными модификациями уже хорошо себя зарекомендовавшей NVIDIA GeForce GTX 960, с основными характеристиками и особенностями которой вы можете ознакомиться в обзоре Inno3D GeForce GTX 960 iChill Ultra, а также в отдельном материале, посвященном микроархитектуре NVIDIA Maxwell. На этот раз расскажем о новинке от компании Palit, а именно о Palit GeForce GTX 960 Super JetStream (NE5X960T1041-2060J). Она получила хороший уровень заводского разгона, качественную элементную базу и фирменный кулер.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Однако обо всем по порядку, а для начала предлагаем вам ознакомиться с подробными ТТХ тестируемой видеокарты:

Модель

Palit GeForce GTX 960 Super JetStream

(Palit NE5X960T1041-2060J)

Графическое ядро

NVIDIA GM206 (Maxwell)

Количество CUDA-ядер

1024

Поддерживаемые API и технологии

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA CUDA, NVIDIA GameWorks, NVIDIA GameStream

Базовая / динамическая частота графического ядра, МГц

1279 / 1342

Частота памяти (эффективная), МГц

1800 (7200)

Объем памяти, ГБ

2

Тип памяти

GDDR5

Ширина шины памяти, бит

128

Пропускная способность памяти, ГБ/с

115,2

Тип шины

PCI Express 3.0 x16

Максимальное разрешение

Цифровое – до 4096 x 2160

Аналоговое − до 2048 x 1536

Интерфейсы вывода изображения

1 х DVI-I

1 х DVI-D

1 х HDMI

1 х DisplayPort

Поддержка HDCP и декодирования HD-видео

Есть

Минимальная мощность блока питания, Вт

400

Дополнительные разъемы питания PCIe

1 x 6-контактный

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

247 х 126 (259 х 125)

Драйверы

Свежие драйверы можно скачать с сайта компании Palit или сайта производителя GPU

Сайт производителя

Palit

Как видим, Palit GeForce GTX 960 Super JetStream существенно отличается от эталонной версии NVIDIA GeForce GTX 960. В первую очередь отметим измененный набор интерфейсов и заводской разгон графического ядра, которое в номинальном режиме работает на частоте 1279 МГц (прирост 13,5% относительно рекомендованных 1127 МГц), а с учетом работы технологии NVIDIA GPU Boost 2.0 среднее значение составляет 1342 МГц (прирост 13,9% относительно эталонных 1178 МГц). Видеопамять также разогнана и функционирует на эффективной частоте 7200 МГц вместо стандартных 7010 МГц.

Упаковка и комплектация

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Упаковка новинки изготовлена из качественного и плотного картона. Она оснащена ручкой для удобной транспортировки. По традиции для видеокарт серии Palit JetStream в оформлении преобладают черные и золотистые оттенки. Из ключевой информации, расположенной на лицевой стороне коробки, стоит выделить объем и тип используемой видеопамяти, а также поддержку технологий NVIDIA G-SYNC, NVIDIA GameWorks, NVIDIA GameStream и DirectX 12.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Всю наиболее интересную информацию производитель разместил на обратной стороне откидывающейся крышки:

  • Outstanding Achievements – благодаря фирменной системе охлаждения и улучшенной элементной базе инженерам удалось снизить рабочую температуру графического процессора, уровень шума системы охлаждения, а также повысить разгонный потенциал по сравнению с эталонной видеокартой.
  • Dual Fan – в конструкцию кулера входят две вертушки диаметром 87 мм, что способствует более эффективному охлаждению ключевых элементов.
  • TurboFan Blade – вследствие использования особой формы лопастей, вентиляторы системы охлаждения генерируют более мощный воздушный поток, что должно положительно сказаться на эффективности охлаждения.
  • Optimized Air Flow – пропеллеры системы охлаждения вращаются в разных направлениях, что позволяет снизить возможность возникновения конфликтов между воздушными потоками и повысить эффективность отвода излишков тепла.
  • LED Lightning – вентиляторы оснащаются встроенной светодиодной подсветкой белого цвета, обеспечивая оригинальный внешний вид в процессе работы.
  • 0-dB TECH – вентиляторы системы охлаждения активируются только после нагрева графического процессора до 60°С или после повышения потребляемой мощности видеокарты до 60 Вт, что делает новинку абсолютно бесшумной в режиме простоя и при низкой нагрузке.
  • ThunderMaster – поставляемое в комплекте фирменное ПО ThunderMaster позволит вам не только в реальном времени отслеживать состояние видеоускорителя, но и при необходимости разогнать его простым нажатием одной кнопки.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Обратная сторона упаковки отведена под небольшое описание основных преимуществ видеокарты. Здесь также присутствует ее краткая техническая спецификация на нескольких языках, включая русский.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Внизу находится список системных требований к компьютеру, в который планируется установка Palit GeForce GTX 960 Super JetStream. Исходя из рекомендаций, блок питания в такой системе должен характеризоваться мощностью не менее 400 Вт и обладать одним 6-контактным кабелем PCIe.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Комплект поставки видеокарты включает в себя:

  • инструкцию;
  • диск с ПО;
  • переходник для питания видеокарты;
  • переходник с DVI на D-Sub.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Для вывода изображения предусмотрен немного отличающийся от эталонного набор интерфейсов:

  • 1 х DVI-I;
  • 1 х DVI-D;
  • 1 х HDMI;
  • 1 х DisplayPort.

Напомним, что на референсной модели размещено пять видеовыходов, три из которых DisplayPort и по одному HDMI и DVI-I.

Поддерживаются следующие разрешения:

  • цифровое − до 4096 x 2160;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Palit GeForce GTX 960 Super JetStream (NE5X960T1041-2060J) выполнена на компактной печатной плате коричневого цвета с эталонным принципом компоновки. Ее элементная база состоит из твердотельных и тантал-полимерных конденсаторов, ферритовых дросселей и микросхем DrMOS, что должно положительно сказаться на разгонном потенциале, стабильности и надежности работы новинки.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

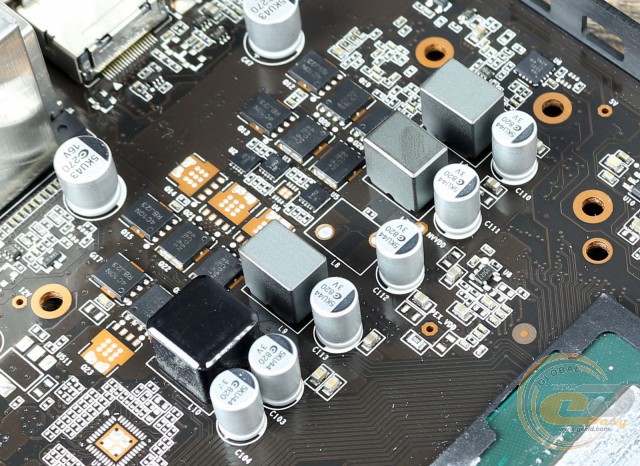

Подсистема питания выполнена по четырехфазной схеме, где три фазы отвечают за питание графического ядра, а одна предназначена для видеопамяти. Управление осуществляет цифровой ШИМ-контроллер NCP81174, производства компании ON Semiconductor. Согласно документации, он оснащен защитой от короткого замыкания и характеризуется повышенной эффективностью работы благодаря поддержке функции энергосбережения (PSI).

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

В соответствии с рекомендациями компании NVIDIA, для питания тестируемого графического адаптера используется слот PCI Express x16 и один 6-контактный разъем PCIe, расположенный на боковой стороне платы. При этом кулер немного затрудняет отключение кабеля PCIe.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

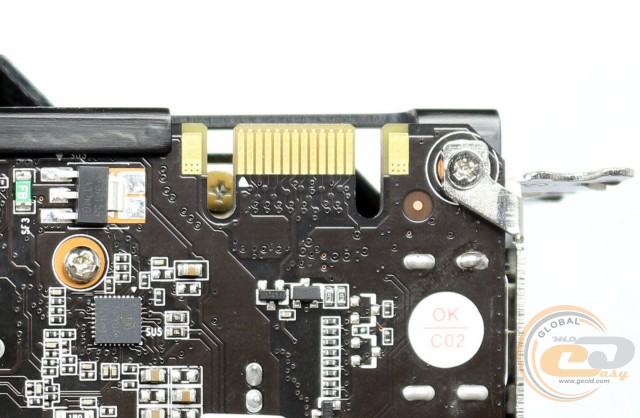

Для обеспечения работы технологии NVIDIA SLI в Palit NE5X960T1041-2060J используется один коннектор для подключения соответствующего мостика, который позволяет объединить два видеоускорителя для совместного расчета графических эффектов. Напомним, что вы можете ознакомиться с результатами тестирования NVIDIA GeForce GTX 960 в режиме 2-Way NVIDIA SLI в обзоре GIGABYTE GeForce GTX 960 WINDFORCE OC.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Обратная сторона новинки примечательна двумя из четырех чипов видеопамяти, упомянутым выше ШИМ-контроллером и рядом других электрических компонентов.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

В основе тестируемой модели лежит графический чип NVIDIA GM206-300-A1 (Maxwell), произведенный по 28-нм техпроцессу. Он включает в себя 1024 CUDA-ядер, 32 блока растеризации и 64 текстурных блока. Как мы уже говорили, видеокарта отличается заводским разгоном графического ядра, частоты работы которого составили 1279 и 1342 МГц.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Память модели Palit GeForce GTX 960 Super JetStream, общим объемом 2 ГБ, набрана с помощью 4-х микросхем Samsung K4G41325FC-HC28 емкостью 4 Гбит каждая. Согласно документации, их номинальная эффективная частота равна 7000 МГц, однако в нашем случае она была повышена до 7200 МГц. Обмен данными между графическим процессором и памятью осуществляется через 128-битную шину, которая способна пропускать 115,2 ГБ информации за секунду.

Система охлаждения

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Помимо оригинального дизайна, система охлаждения новинки выделяется довольно большими габаритами. Видеокарта с установленной СО занимает два с половиной слота расширения и имеет общую длину 247 мм согласно официальному сайту компании Palit (259 мм согласно измерениям в нашей тестовой лаборатории).

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

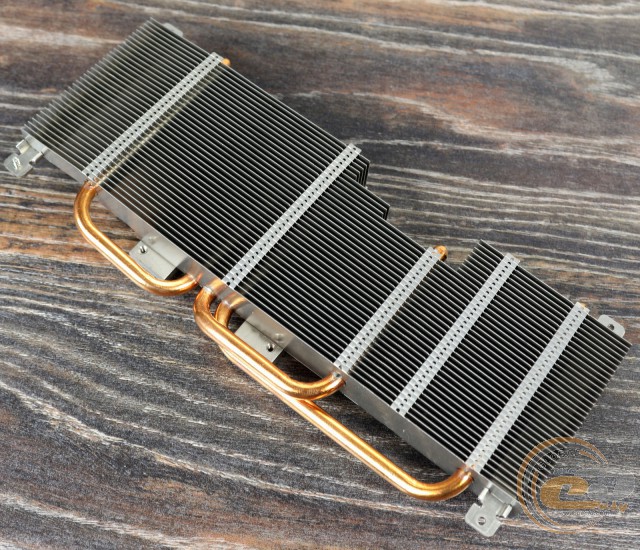

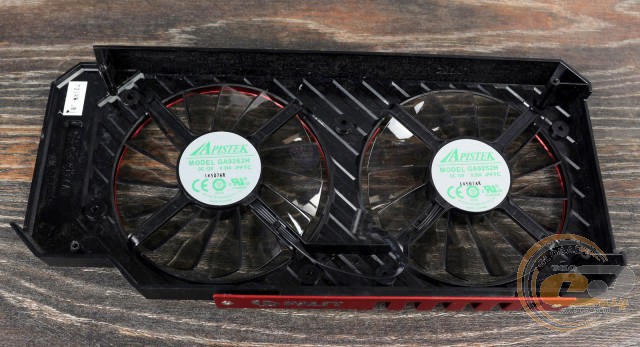

Кулер состоит из достаточно крупного радиатора, набранного из 35 алюминиевых никелированных пластин, а также из двух осевых вентиляторов с диаметром лопастей 87 мм, закрепленных на пластиковом кожухе. А вот накладка красного цвета на кожухе выполнена из алюминия, а не окрашенного пластика, как могло показаться на первый взгляд.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

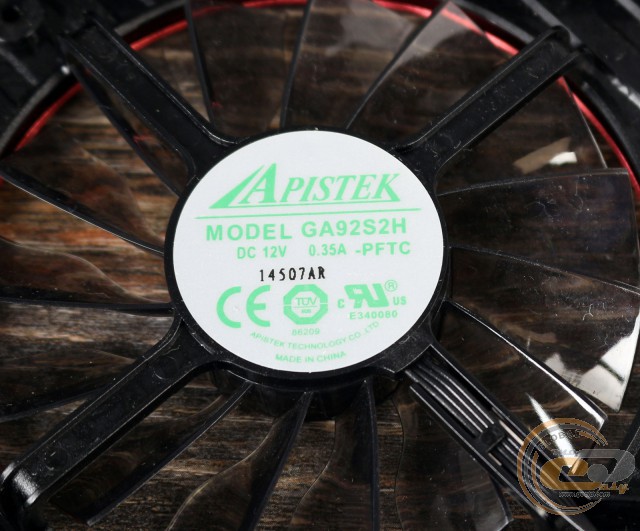

Лопасти используемых вертушек Apistek GA92S2H обладают особой изогнутой формой, что позволяет им генерировать более мощный воздушный поток. При этом они вращаются в разном направлении, что позволяет снизить возможность возникновения конфликтов между воздушными потоками и способствует дальнейшему повышению эффективности их работы.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

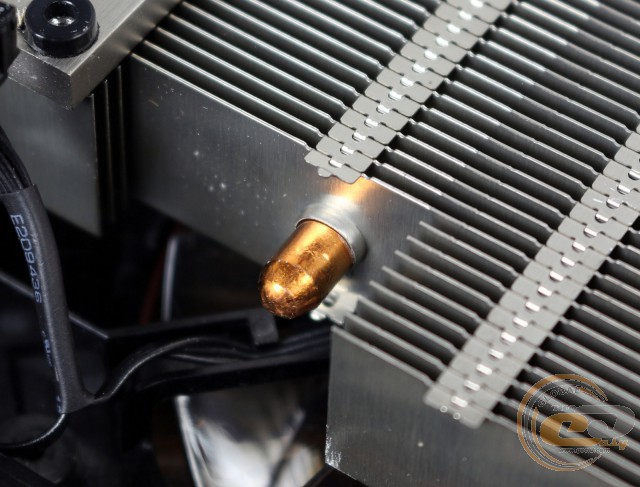

Для повышения КПД теплообмена используются три медные тепловые трубки диаметром 6 мм каждая. К сожалению, они не покрыты слоем никеля, что может негативно сказаться на эффективности работы кулера в дальнейшем.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

При этом контакт тепловых трубок с ребрами радиатора и с медным основанием улучшен при помощи пайки с одной стороны и термоклея с другой.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Для охлаждения элементов подсистемы питания используется отдельный низкопрофильный радиатор.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 71°С, а кулер, судя по показаниям мониторинга, работал при этом очень тихо на 42% от своей максимальной мощности.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

В режиме максимальной скорости вращения вентиляторов температура GPU снизилась до 56°С. Издаваемый при этом шум поднялся до среднего уровня, но он был вполне комфортным для длительного использования.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

При отсутствии нагрузки частоты графического ядра и памяти автоматически снижаются, что приводит к меньшему их энергопотреблению и тепловыделению. Кулер в таком режиме работает бесшумно, так как вентиляторы при этом не вращаются благодаря применению технологии 0-dB TECH.
