Обзор видеокарты XFX GeForce 8600GTS 730M XXX

17-08-2007

Сегодня к нам попала видеокарта XFX GeForce 8600GTS 730M XXX аналогичная XFX GeForce 8600GTS 720М Extreme, рассмотренной ранее. Единственное отличие нашей новинки - это еще больше завышенная частота относительно спецификации компании NVIDIA.

Рассмотрим спецификации видеокарты:

Наименование технических характеристик

XFX GeForce 8600 GTS 256MB DDR3 (PV-T84G-UDD3, PV-T84G-UDD7)

Наименование графического процессора

GeForce 8600 GTS (G84)

Техпроцесс, мкм

0.08 (low-k)

Площадь ядра, кв.мм

169

Число транзисторов, млн.

289

Рабочие частоты GPU (ROPs/Shaders), МГц

730/1595

Рабочие частоты видеопамяти, ГГц

2,26

Объем памяти, Мб

256

Тип памяти

GDDR3

Разрядность шины обмена с памятью

128 bit

Интерфейс

PCI-Express x16

Число унифицированных шейдерных процессоров., шт.

32

Число текстурных процессоров, шт.

16

Число блоков растеризации (ROP’s), шт.

8

Поддержка версии Pixel Shaders / Vertex Shaders

4.0 / 4.0

Пиковая потребляемая мощность в 3D режиме работы, W

< 71

Требования к мощности блока питания, W

~350

Размеры видеокарты эталонного дизайна, мм. (Д х В х Т)

180 x 100 x 15

Выходы

2 х DVI-I (Dual-Link),
TV-Out, HDTV-Out,
HDCP

Дополнительно

поддержка технологии SLI

Сайт производителя

http://www.xfxforce.com/

Как видно из таблицы, видеокарта XFX GeForce 8600 GTS 256MB разогнана по графическому чипу (ROPs/Shaders) на 55/137 МГц и памяти на 260 МГц. Это теоретически увеличивает производительность на 9%, посмотрим как будет в реальности.

Видеокарта поставляется в двойной коробке стандартного размера. На лицевой стороне изображен привычный для продукции компании XFX волк в маске, а на нижней части есть иконки, показывающие ключевые особенности данного продукта.

На обороте коробки находится список спецификаций, поддерживаемых обозреваемым образцом. При вскрытии внутри обнаруживается еще одна упаковка, с находящейся в ней видеокартой. На лицевой стороне этой коробки сделан вырез, через который можно увидеть продукт целиком.

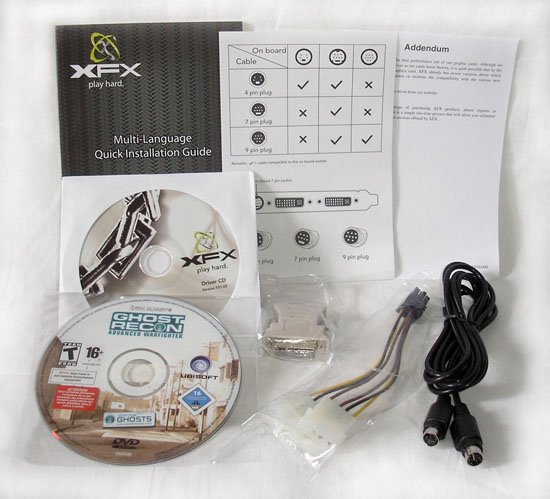

Содержимое коробки:

  • S-Video кабель;
  • Один 15 pin DVI / D-Sub переходник;
  • DVD с игрой Ghost Recon: Advanced Warfighter;
  • Многоязычное (включая русский) пособие по быстрой установке видеокарты;
  • Кабель для подключения дополнительного питания видеокарты;
  • Вкладыш, поясняющий возможности подключения TV-Out;
  • Компакт-диск с драйверами видеокарты.

Как выше видно, комплектация довольно таки неплохая.

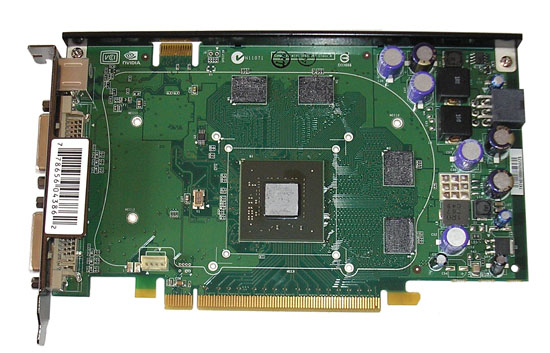

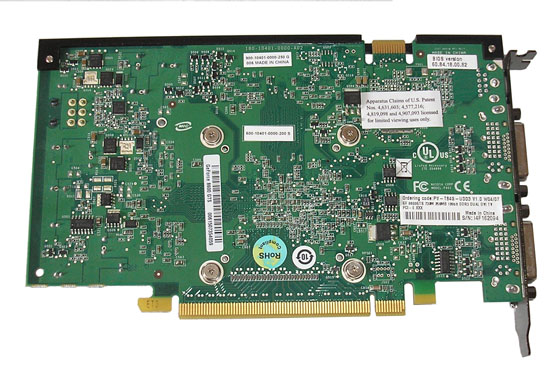

Приступим к рассмотрению самой видеокарты XFX GeForce 8600 GTS 256MB. Она выполнена на зеленом текстолите с «референсной» разводкой РCB. На ней сверху установлено черное ребро жесткости вместе с аналогичного цвета панелью разъемов. Такой подбор, подчеркнутых цветовой гаммой навесных элементов платы, создает впечатление внушительных скоростных характеристик видеокарты. На внешней панели присутствуют  TV-Out и два комбинированных разъема DVI-I. Как видно, отсутствие выходного VGA становиться стандартом.

С правой стороны находится основные элементы системы питания видеокарты, а также дополнительные разъемы энергосистемы обозреваемой модели.

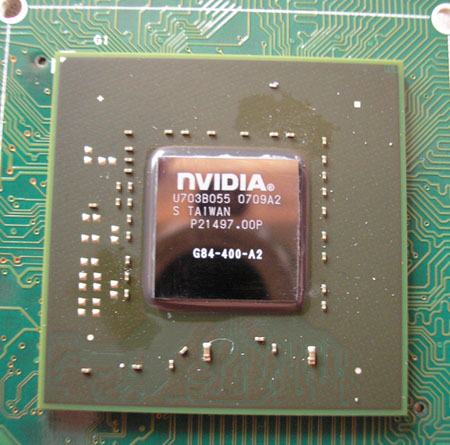

Сердцем видеокарты XFX GeForce 8600 GTS 256MB является установленный на неё процессор G84 ревизии A2, выпущенный на Тайване в начале марта текущего года. Частота работы графического процессора составляет 730 МГц. Он получил 32 унифицированных потоковых процессора, работающих на частоте 1595 МГц. Здесь нет установленной защитной рамки, а значит, следует быть осторожным при снятии системы охлаждения.

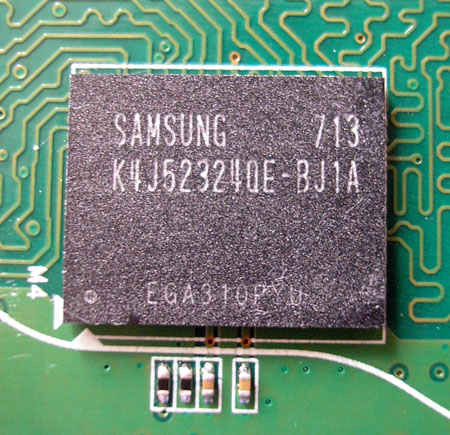

Видеокарта XFX GeForce 8600 GTS 256MB оснащена 256 Мб видеопамяти, набранной четырьмя микросхемами Samsung K4J52324QE-BJ1A стандарта GDDR3. Согласно маркировке, память имеет время выборки 1 нс, что соответствует частоте 2000 МГц, но практически функционирует на  2260 МГц.

XFX GeForce 8600 GTS 256MB получила стандартную систему охлаждения, разукрашенную стилизированным рисунком фирмы XFX. Она представляет собой алюминиевый корпус с боковой стороны которого расположена турбина, нагнетающая воздух.

В центре радиатора находится медный теплораспределитель. В процессе эксплуатации система охлаждения видеокарты издавала значительный шум. Ниже приведены температурные показатели EVGA GF8600GTS во время прохождения 3DMark'05:
