Тестирование видеокарты ZOTAC GeForce 9400 GT DDR2 ZONE

Нами уже было рассмотрено несколько решений на основе NVIDIA GeForce 9400 GT, каждое из которых призвано обеспечить поддержку всех современных технологий в системах начального уровня. Сегодня мы постараемся рассмотреть еще одну реализацию, основной «фишкой» которой стала пассивная система охлаждения. Такая видеокарта подойдет для желающих собрать полностью бесшумный ПК. Она не сможет дать высокую производительность и сразу можно сказать – не предназначена для игровых решений, но вполне справится со стандартными приложениями и задачами домашнего мультимедиа центра. Именно в этот сегмент позиционируются решения на базе чипа NVIDIA GeForce 9400 GT. Такая покупка обеспечит пользователю поддержку API DirectX 10 и видео высокой четкости с HDCP, при достаточно низкой стоимости. Конечно, все эти новые возможности реализуются и в новых интегрированных в материнскую плату видеокартах, но тогда общая производительность системы снижается за счет использования ими системных ресурсов, в первую очередь оперативной памяти, для обработки графики и других нужд.

И так, подытожим основные возможности и характеристики классической реализации GeForce 9400 GT с видеопамятью GDDR2 от компании ZOTAC.

Производитель и модель

ZOTAC GeForce 9400 GT ZONE Edition (ZT-94TEH2P-HSL)

Графическое ядро

NVIDIA GeForce 9400 GT

Конвейера

16 унифицированных

Поддерживаемые API

DirectX 10.0
Unified Shader Model 4.0
OpenGL 2.1

Частота ядра (шейдерных блоков), МГц

550 (1400)

Объем (тип) памяти, МБ

512 (GDDR2)

Частота памяти (эффективная), МГц

400 (800 DDR)

Шина памяти, бит

128

Интерфейс

PCI Express X16 2.0

Максимальное разрешение

До 2560 x 1600

Выходы

1x DVI-I
1x VGA
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP

Есть

Драйверы

Свежие драйверы можно скачать с:
- сайта производителя видеокарты;
- сайта производителя GPU.

Сайт производителя

http://www.zotac.com/

ZOTAC GeForce 9400 GT DDR2 ZONE

ZOTAC GeForce 9400 GT DDR2 ZONE

Видеокарта поставляется в небольшой ярко оформленной картонной коробке на которой теперь изображен ангел, видимо намекающий на райскую тишину системы охлаждения. На лицевой стороне указаны и некоторые ключевые особенности ускорителя: наличие 512 МБ видеопамяти GDDR2, DVI Audio и переходника HDMI, поддержки Dual-Link DVI, поддержка HDTV и HDCP, а также отсутствие шума от системы охлаждения.

ZOTAC GeForce 9400 GT DDR2 ZONE

А на боковой грани есть небольшая таблица с основными характеристиками ускорителя, включая указание рабочих частот и поддерживаемых технологий.

ZOTAC GeForce 9400 GT DDR2 ZONE

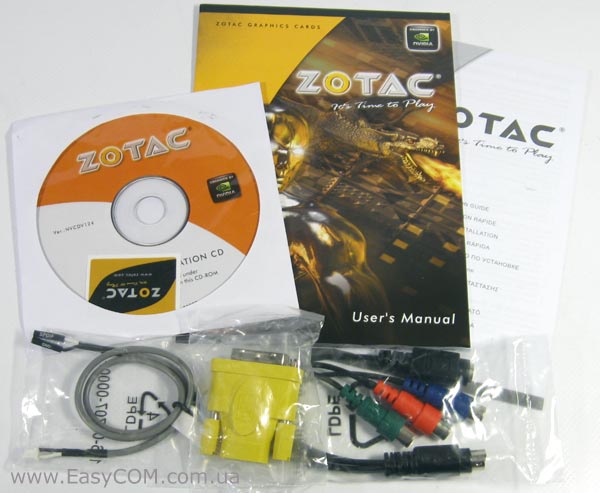

Комплектация видеокарты очень скромная, но включает все необходимое:

  • Инструкцию по установке и первому запуску;
  • Переходник для TV-Out на S-Video и покомпонентный выход HDTV;
  • Переходник с DVI на HDMI;
  • Провод подачи звукового сигнала с материнской платы на видеокарту для обеспечения полноценной работы HDMI;
  • CD с драйверами;
  • Фирменную наклейку от компании ZOTAC.

ZOTAC GeForce 9400 GT DDR2 ZONE

ZOTAC GeForce 9400 GT DDR2 ZONE

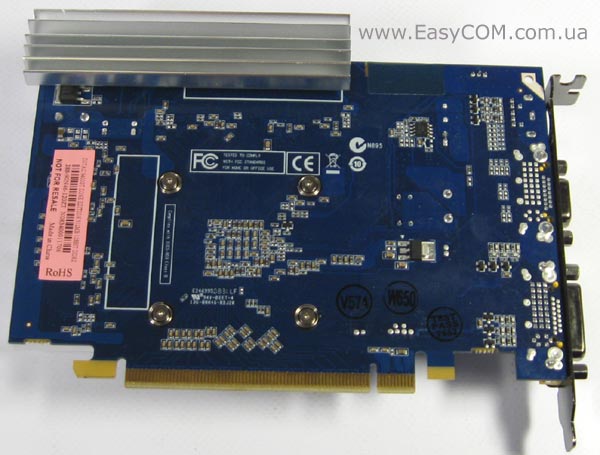

Видеокарта выполнена на высокопрофильном текстолите синего цвета точно такой же разводки, как и для варианта со стандартным кулером. Но теперь две трети фронтальной стороны платы закрывает алюминиевый радиатор пассивной системы охлаждения, обеспечивая отвод тепла только от графического процессора.

ZOTAC GeForce 9400 GT DDR2 ZONE

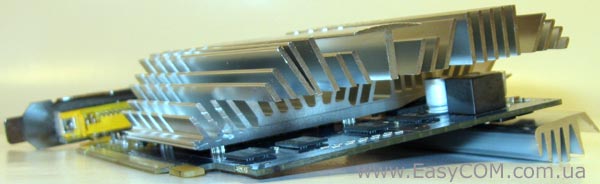

Система охлаждения имеет простую конструкцию – габаритный алюминиевый радиатор с довольно большим количеством ребер. Он начинается с лицевой стороны платы и, изгибаясь вокруг верхней грани текстолита, плавно переходит на его тыльную сторону. Главной особенностью здесь стало отсутствие движущихся, а значить шумных, частей. Данная реализация не может похвастаться непревзойденной эффективностью, но для целевых задач этой видеокарты при наличии хоть какой-то вентиляции в корпусе такого кулера вполне должно хватить. Видеокарту можно эксплуатировать при стандартных частотах, не боясь перегрева, но разгон, если возникнет желание немного ускорить видеосистему, уже потребует дополнительного охлаждения.

ZOTAC GeForce 9400 GT DDR2 ZONE

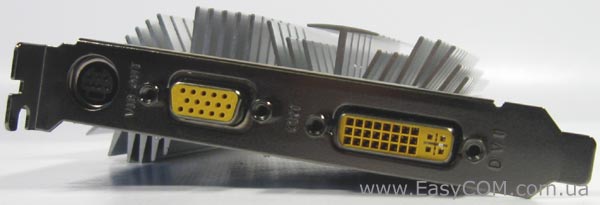

Из разъемов коммуникаций стоит отметить: TV-Out, VGA 15-pin D-Sub и комбинированный разъем DVI-I.

ZOTAC GeForce 9400 GT DDR2 ZONE

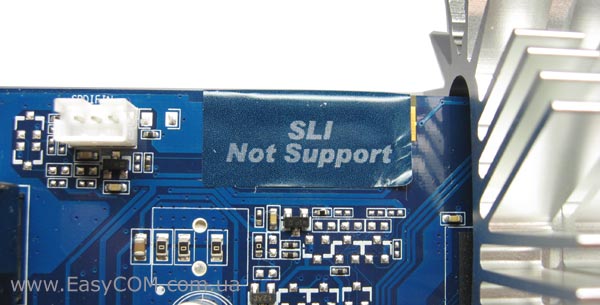

Отдельно хочется обратить внимание читателя на заклеенный разъем SLI, причем на самой наклейке красуется надпись «SLI  Not  Support». В процессе поиска информации, почему на обычных картах разъем SLI доступен для использования, а на решении из сери ZONE, оказывается, данная технология не поддерживается, мы получили следующую информацию. Представитель производителя пояснил, что графический процессор GeForce 9400 GT не поддерживает аппаратный способ организации конфигурации SLI, поэтому всегда используется только программное объединение карт в Multi-GPU системе, независимо от того установлен специальный SLI-мост или нет. А учитывая, что большой выгоды от подобной конфигурации нет и ее использование крайне маловероятно, производитель закрыл порт MIO, как бы говоря, что его наличие было в основном данью моде.

gpu-z ZOTAC GeForce 9400 GT DDR2 ZONE

Мы, конечно же, проверили это заявление, попробовав объединить два ускорителя ZOTAC GeForce 9400 GT ZONE Edition в SLI-системе различными способами, и не обнаружили разницы в производительности. Похоже, информация от производителя полностью достоверна, по крайней мере для его видеокарт на ядро G96 ревизии С1.

В качестве основы видеокарты используется графическое ядро G96 (GeForce 9400 GT) ревизии С1. Этот GPU имеет 16 потоковых процессоров, 8 текстурных блоков и 8 каналов растеризации. Частота работы графического процессора составляет 550 МГц (потоковых процессоров 1350 МГц), а для обмена данными с видеопамятью используется 128-разрядная шина.

SAMSUNG K4N51163QZ-HC25

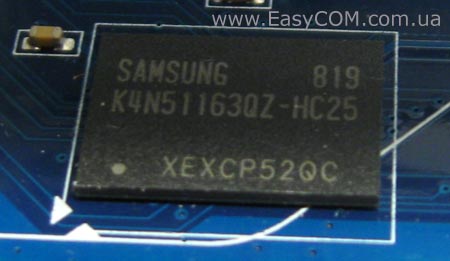

На видеокарте установлено 512 Мб видеопамяти, которая набрана восемью микросхемами GDDR2 SAMSUNG K4N51163QZ-HC25. Судя по маркировке, микросхемы имеют время отклика 2,5 нс, что соответствует частоте 800 МГц, на которой эти чипы и работают.

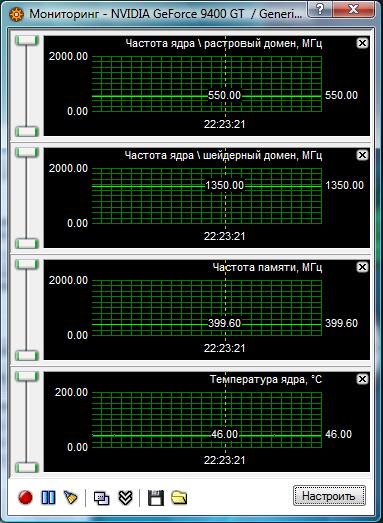

В процессе проверки эффективности пассивной системы охлаждения выяснилось, что в режиме простоя карта нагревается всего до 46ºC.
