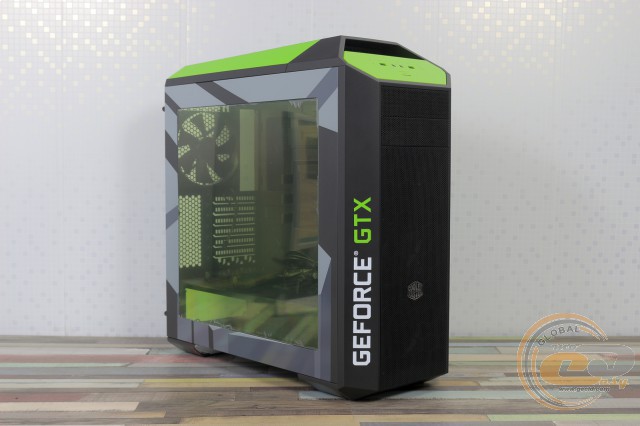

Обзор и тестирование корпуса Cooler Master MasterCase Pro 5 NVIDIA Edition: конструктор для энтузиастов

Внутреннее устройство

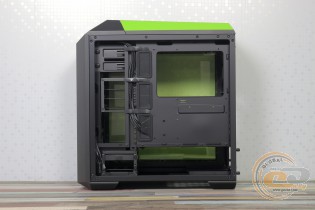

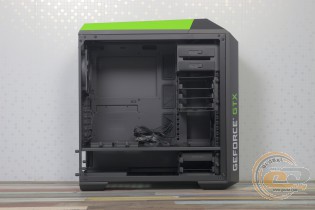

Внутри Cooler Master MasterCase Pro 5 NVIDIA Edition полностью окрашен в черный матовый цвет, а общая компоновка разбита на две зоны, которые разделены перегородкой. Вверху находится материнская плата с кронштейнами, стойками и отсеками под накопители и внешние устройства, а внизу − место под блок питания и еще один лоток для накопителей. В поддоне для системной платы присутствует большой вырез для удобной установки или демонтажа процессорной системы охлаждения, а также ряд отверстий и липучек-держателей для скрытой укладки кабелей. Может показаться, что все вполне стандартно, но на самом деле конструкция корпуса модульная и позволяет очень гибко конфигурировать внутреннее пространство.

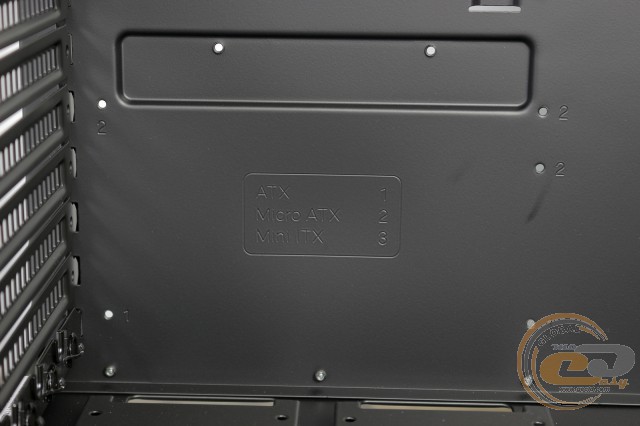

Материнская плата устанавливается на стандартные стойки из комплекта поставки. Поддерживаются следующие форм-факторы системных плат – ATX, microATX и Mini-ITX.

Для установки блока питания нужно сначала открутить рамку, к которой прикручивается источник питания и уже вместе с ней устанавливается внутрь корпуса, где фиксируется четырьмя винтами с накатанной головкой. Посадочные места оборудованы антивибрационными прокладками. Максимальная длина БП составляет 200 мм, при этом остается порядка 70 мм под укладку кабелей, даже без удаления корзины под накопители.

В Cooler Master MasterCase Pro 5 NVIDIA Edition предусмотрены две универсальные корзины под накопители – двух- и трехместные, с поперечным расположением дисков. 3,5-дюймовые накопители имеют безвинтовое крепление в специальных гибких лотках, а вот для 2,5-дюймовых решений потребуется отвертка.

Сами стойки можно не только демонтировать, но и перемещать как в горизонтальной, так и в вертикальной плоскости, тем самым освобождая необходимое пространство. При желании можно докупить еще одну стойку.

В дополнение к этому для 2,5-дюймовых носителей предусмотрены два одноместных кронштейна, которые можно закрепить попарно со стороны задней стенки или на внутренней перегородке. В продаже можно найти дополнительные кронштейны.

Кстати, после демонтажа нижней стойки для накопителей открывается доступ к ее опоре, на которую также можно установить еще одно 2,5-дюймовое решение, хотя сам производитель не документирует данную возможность.

Не стоит забывать, что тут есть и двухместный отсек для 5,25-дюймовых устройств. Крепление устройств осуществляется при помощи специального запорного механизма. Корзина также может быть демонтирована.

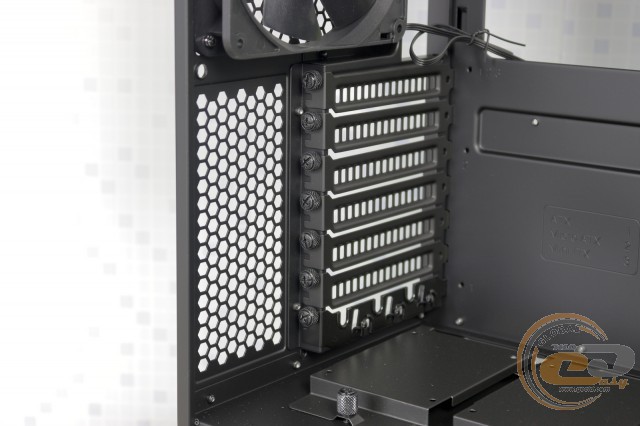

Заглушки слотов расширения в Cooler Master MasterCase Pro 5 NVIDIA Edition многоразовые, и они крепятся винтами с накатанной головкой. Самая нижняя имеет необычную форму прорезей, в которых можно зафиксировать провода периферийных устройств, что поможет защитить их от случайных выдергиваний или даже кражи, так как для их извлечения необходимо залезть внутрь корпуса. Такое решения носит название StormGuard.

По заявлению производителя, в корпус можно установить видеокарту длиной до 412 мм. У нас получилось намерять немного меньше – 410 мм. Но это при условии демонтажа или перемещения корзины для накопителей. В противном случае данная величина укладывается в 295 мм.

Если говорить про высоту процессорных систем охлаждения, то сюда вполне поместятся классические башенные кулера высотой до 196 мм (замерено вручную).

На передней стенке Cooler Master MasterCase Pro 5 NVIDIA Edition установлено два 140-мм вентилятора Cooler Master A14025-12CB-3BN-F1. Сюда же можно добавить еще один аналогичный «карлсон» или заменить их на три 120-мм решения. При этом в комплект поставки входит кронштейн для установки пропеллера под углом. Также тут можно разместить радиатор СВО длиной до 280 мм.

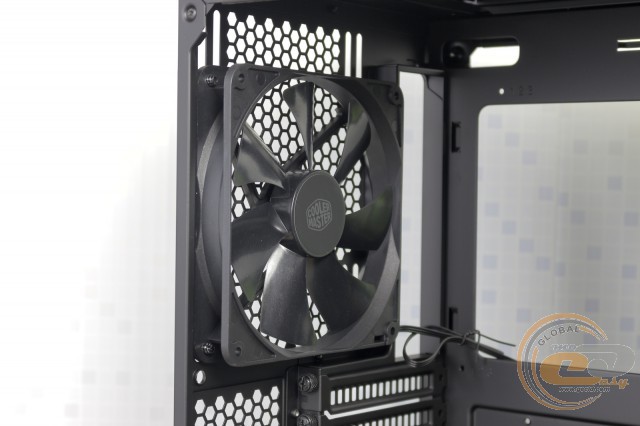

На тыльной стенке установлен 140-мм вентилятор Cooler Master DF1402512SELIN.

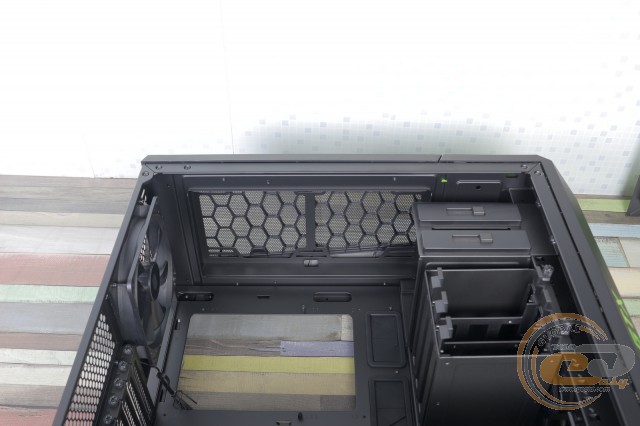

Под потолком предусмотрены посадочные места под два вентилятора диаметром 120 мм / 140 мм или радиатор СВО длиной до 240 мм, который будет скрывать сменная крышка.

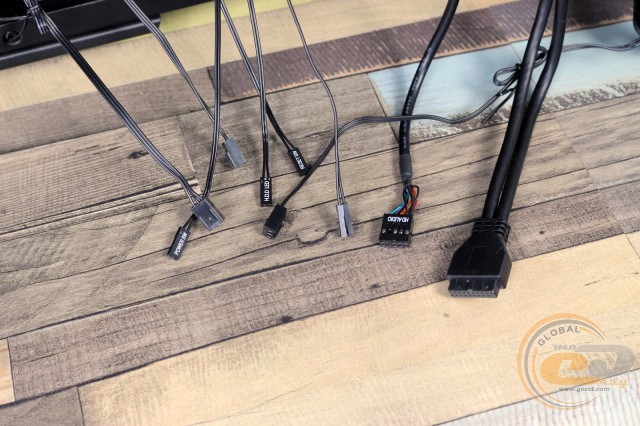

Набор проводов для подключения фронтальной панели включает в себя колодку HD Audio (длина проводников равна 70 см), коннекторы для подключения кнопок и LED-индикаторов (60 см), а также кабель для подсоединения портов USB 3.0 (70 см) и вентиляторов (28 см).

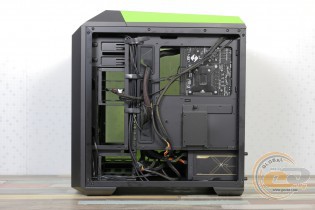

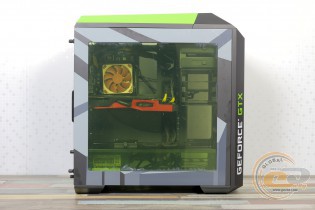

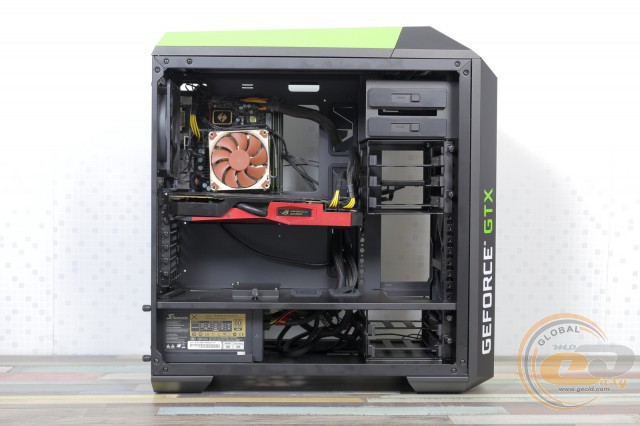

Сборка системы внутри Cooler Master MasterCase Pro 5 NVIDIA Edition не должна вызвать никаких затруднений. При этом приятно радуют хорошие возможности по организации кабелей (cable management), которые позволяют аккуратно уложить и спрятать провода за поддон материнской платы.

Сам же корпус ощущается очень добротным – нигде нет острых кромок, зазоров или перекосов. Приятно радует высокая надежность и жесткость конструкции благодаря использованию холоднокатаной стали толщиной 0,81 мм и 0,95 мм (с учетом краски) для шасси и боковин соответственно. Косвенным подтверждением этому является солидный вес изделия (10,7 кг).

Тестирование

Тестирование нагрева основных комплектующих проводилось только с предустановленными вертушками: двумя 140-мм Cooler Master A14025-12CB-3BN-F1 на вдув и одной 140-мм Cooler Master DF1402512SELIN на выдув, которые работали на штатной скорости 1200 об/мин. Температура воздуха в помещении тестовой лаборатории на момент проведения измерений составляла 23°С.

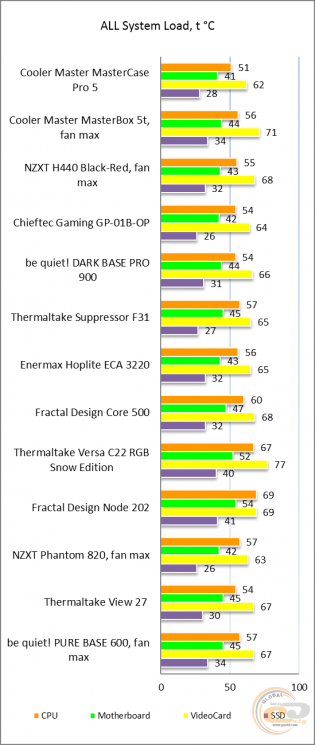

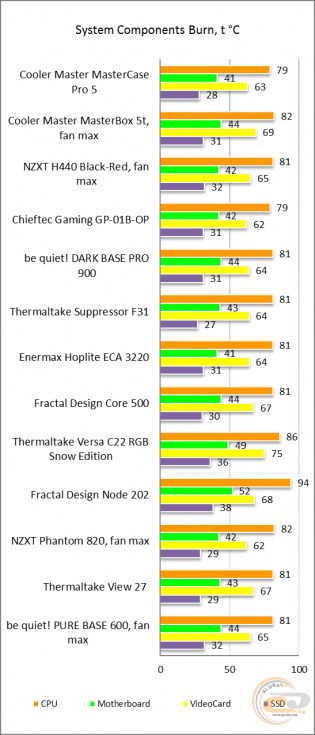

Диаграмма «All System Load» отображает нагрев компонентов после 30 минут 3DMark Fire Strike в режиме Ultra (разрешение 4K). А режим «System Component Burn» демонстрирует температуры при нагрузке приложениями AIDA64 (Stress CPU и FPU) и MSI Kombustor в течение 15 минут.

Для начала стоит отметить, что от штатных пропеллеров ощущается легкий шум, который нельзя назвать раздражающим. При этом полученные показатели температур комплектующих в большинстве случаев оказались самыми лучшими из списка представленных в сравнении корпусов. Прекрасный, но вполне ожидаемый результат от продукта столь высокого уровня. При желании его можно улучшить, добавив тройку дополнительных «карлсонов», для которых предусмотрены посадочные места.

Выводы

На практике Cooler Master MasterCase Pro 5 NVIDIA Edition оказался очень интересным и качественным продуктом. В первую очередь стоит отметить чрезвычайно гибкую модульную систему, которая позволяет пользователю конфигурировать интерьер и экстерьер корпуса по своему усмотрению. Благодаря этому внутри можно без проблем разместить процессорные системы охлаждения высотой до 196 мм, видеокарты длиной до 295 мм (410 мм при конфигурировании лотков для накопителей), одновременно до пяти 3,5-дюймовых и двух 2,5-дюймовых накопителей. В плюсы стоит занести и систему охлаждения, которая на деле показала лучшие температурные показатели комплектующих среди представленных в сравнении корпусов. При этом можно легко добавить еще три вертушки или организовать СВО с радиаторами длиной до 280 мм. Если этого вам мало, то производитель предлагает докупить ряд аксессуаров в фирменном интернет-магазине CMStore, что позволит дополнительно расширить функциональность устройства.

Не стоит забывать о достаточно простом и строгом внешнем виде, который в нашем случае разбавлен ярким брендированием под символику компании NVIDIA. Приятно порадовала высокая прочность конструкции, подтверждением чему служит солидная масса изделия.

В итоге Cooler Master MasterCase Pro 5 NVIDIA Edition можно смело назвать эдаким конструктором для энтузиастов, который предлагает очень широкие возможности для построения высокопроизводительных систем. Конечно, как и другие решения подобного класса, ценник тут далеко не народный. Но есть более доступная версия Cooler Master MasterCase 5, которую постепенно можно превратить в «Pro».

Достоинства:

• простой и строгий дизайн;
• наличие прозрачного акрилового окна;
• высокое качество сборки шасси, обработки кромок панелей и окраски корпуса;
• отличная прочность конструкции;
• модульная система FreeForm;
• возможность установки видеокарт длиной до 295 (410) мм и процессорных СО высотой до 196 мм;
• наличие трех предустановленных 140-мм вентиляторов;
• хорошие возможности по установке дополнительных вертушек и радиаторов СВО;
• возможность одновременной установки до пяти 3,5-дюймовых и двух 2,5-дюймовых накопителей;
• наличие пары посадочных мест для 5,25-дюймовых устройств;
• хорошие возможности для скрытой укладки кабелей;
• наличие вибропоглощающих элементов для БП;
• отличные показатели температуры комплектующих.



Автор: Виктор Ефименко

Выражаем благодарность компании Cooler Master за предоставленный для тестирования корпус.

Выражаем благодарность компаниям ASUS, Intel, Noctua, Sea Sonic Electronics и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
