Обзор и тестирование процессорной системы водяного охлаждения Cooler Master MASTERLIQUID ML240L RGB: эффектность без ущерба эффективности

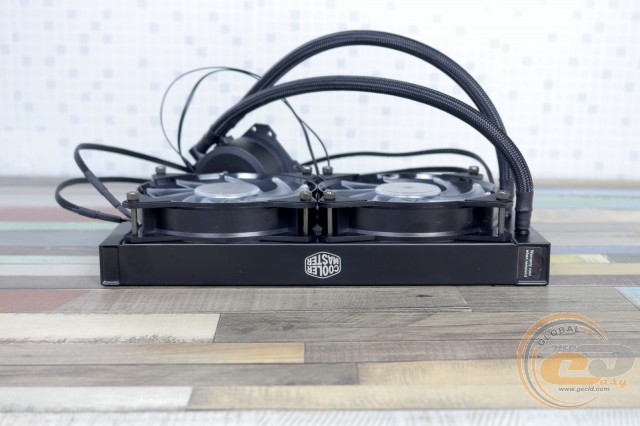

Крепление вентиляторов к радиатору осуществляется с помощью комплектных длинных винтов с накатанной головкой, а на углах с обеих сторон предусмотрены антивибрационные вставки.

Для подключения применяется 4-контактный кабель в оплетке длиной 31 см. Похожий провод, но уже длиной 30 см, отвечает за работу подсветки. Обе вертушки можно подвести к единственному разъему на материнской плате, используя комплектный Y-образный кабель-сплиттер. Если она умеет управлять RGB-иллюминацией (16,8 миллионов цветов), то можно будет все настроить через фирменное ПО и даже синхронизировать с остальными комплектующими и периферией (поддерживаются ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion и MSI Mystic Light Sync). В противном случае производитель положил в комплект RGB LED-контроллер в виде небольшого пульта, который через соответствующие переходники (4-штырьковые «папа-папа») и упомянутый сплиттер подключается к вертушкам и водоблоку, а питание подается через Molex. Управление осуществляется при помощи трех кнопок, которые отвечают за выбор яркости, цвета и эффекта (доступно 6 типов).

Процесс установки

Водоблок Cooler Master MASTERLIQUID ML240L RGB совместим с процессорными разъемами Intel Socket LGA775 / LGA115x / LGA1366 / LGA2011(v3) / LGA2066 и AMD Socket AMх / FMх. Другими словами, поддерживаются все современные и многие устаревшие массовые платформы. Исключением является HEDT-платформа AMD Socket TR4. Что касается размещения самой системы охлаждения внутри корпуса системного блока, то вам понадобится два рядом расположенных посадочных места под 120-мм пропеллеры, которые в современных решениях, в том числе среднего класса, встречаются повсеместно.

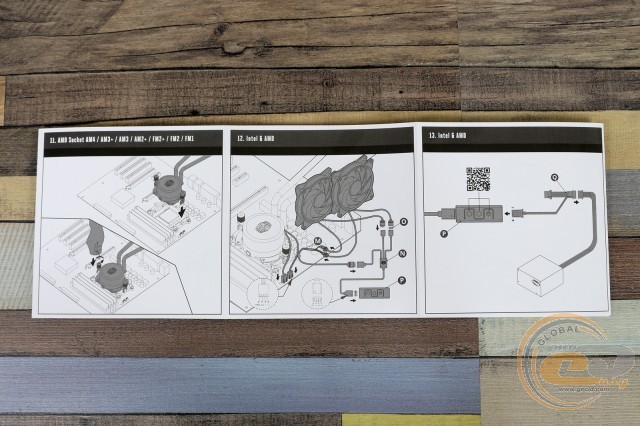

Сама процедура установки детально описана в комплектном руководстве пользователя, которое также можно скачать в электронном виде, перейдя по ссылке. Мы же продемонстрируем процесс сборки на примере традиционных стендовых платформ AMD Socket AM3+ и Intel Socket LGA1155.

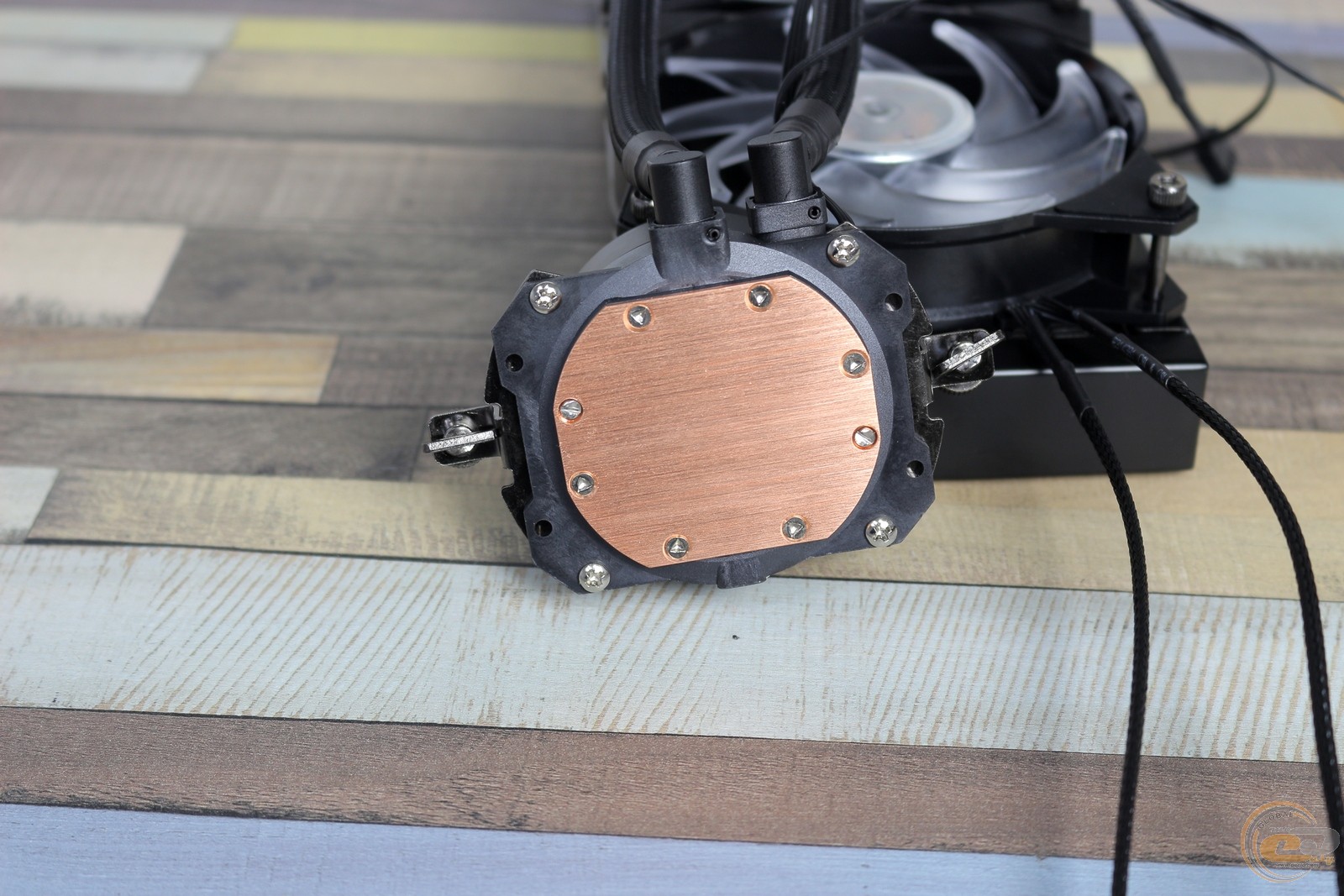

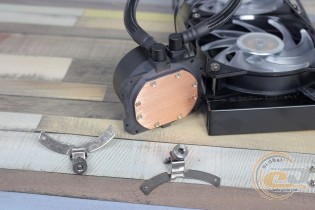

В первом случае нужно выбрать соответствующее крепление водоблока. Далее размещаем обе металлические пластины по бокам основания и фиксируем каждую двумя винтами.

Поскольку на платформе AMD уже установлены «уши», за которые цепляется скоба с проушинами, то обойдемся стандартной усилительной пластиной, предустановленной на системной плате.

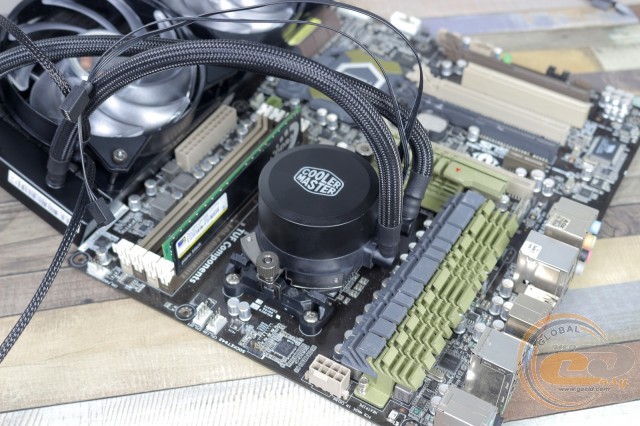

Следом наносим тонким слоем термопасту на крышку процессора и помещаем поверх водоблок, попутно не забыв снять защитную пленку с основания. Затем по очереди затягиваем гайки с накатанной головкой, без использования какого-либо инструмента.

Завершающим действием является подключение вентиляторов и помпы к соответствующим разъемам на системной плате и к RGB LED-контроллеру.

Важно соблюдать распиновку. Для этого на коннекторах есть соответствующие обозначения в виде стрелочки и треугольника, которые нужно совместить. Если ваша материнская плата умеет управлять подсветкой, то можно не использовать контроллер и синхронизировать цвета и эффекты с другими компонентами системы и периферией.

В случае с платформой на базе процессора компании Intel используется похожий алгоритм, но при этом придется задействовать усилительную пластину и другое крепление водоблока. Также вполне можно изменить последовательность работ.

Усилительная пластина изготовлена из пластика, но свою функцию выполняет должным образом. В нужные отверстия устанавливаем шпильки, в нашем случае средние, фиксируем их с помощью пластиковых насадок и монтируем полученную конструкцию на системную плату.

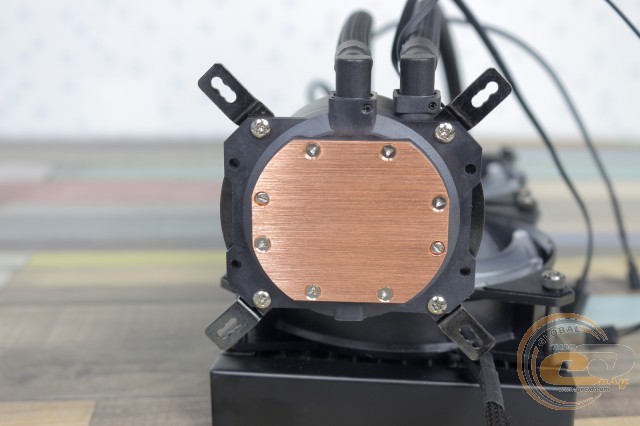

Далее необходимо установить крепежные скобы по бокам водоблока и закрепить их винтами.

Остается только нанести термоинтерфейс, опустить водоблок на шпильки и последовательно (по диагонали) затянуть крепежные гайки с насечкой. Также можно воспользоваться отверткой с плоским жалом. Не забываем подключить пропеллеры и помпу к разъемам питания.

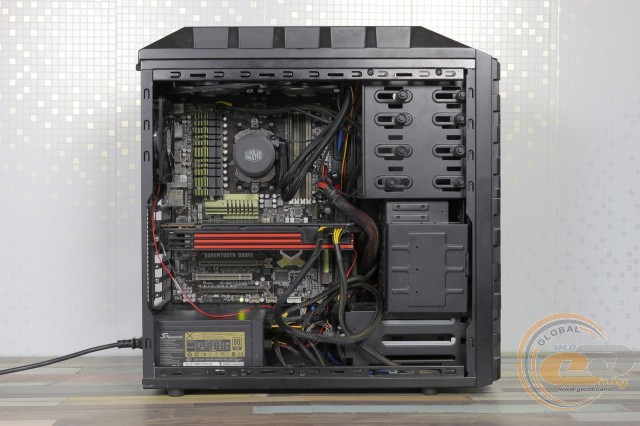

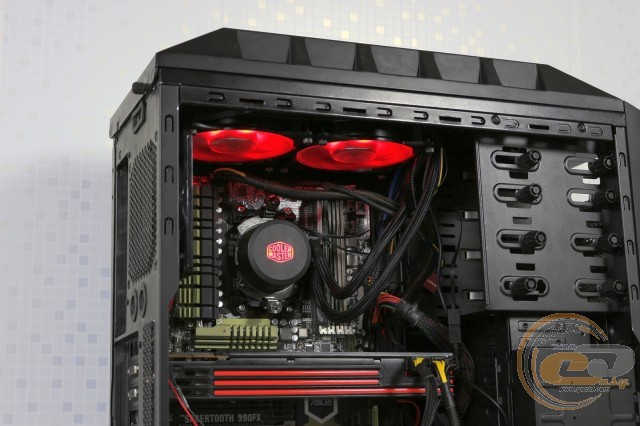

Любая водянка привлекает к себе внимание, но благодаря многоцветной иллюминации Cooler Master MASTERLIQUID ML240L RGB выглядит очень эффектно и обворожительно. Добавив сюда еще соответствующие комплектующие, можно создать действительно яркую и запоминающуюся сборку, которая однозначно будет получать восторженные взгляды окружающих. Естественно, понадобится корпус с прозрачной боковой стенкой, а лучше – полностью стеклянный.

Тестирование

Для тестирования системы водяного охлаждения использовалось следующее оборудование:

Процессоры	AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)
Материнские платы	ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)
Оперативная память	2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP
Видеокарта	AMD Radeon HD 6950 (2 ГБ GDDR5)
Жесткий диск	Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)
Блок питания	Seasonic X-760 (SS-760KM), 120-мм вентилятор
Корпус	be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентиляторы)
Термопаста	akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

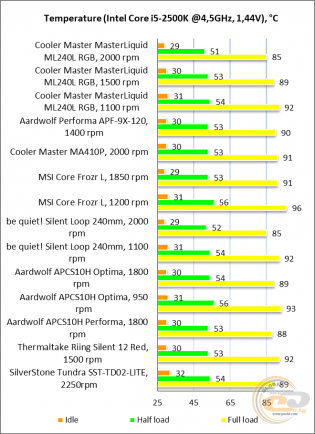

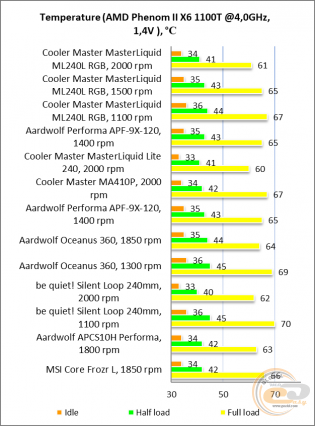

В режиме максимальной скорости двух штатных вентиляторов, Cooler Master MASTERLIQUID ML240L RGB обходит всех представленных в сравнении башенных кулеров и на равных может соперничать с СВО уровня be quiet! SILENT LOOP 240mm. А поскольку тестовая модель конструкционно похожа на ранее протестированную Cooler Master MASTERLIQUID LITE 240, то их результаты идентичны.

Уменьшение частоты вращения лопастей до 1500-1100 об/мин влечет за собой рост температур на 4-6°C, что не сказалось на стабильности разогнанных систем с многоядерными стендовыми процессорами внутри. То есть водянка легко справится с более энергоэффективными современными CPU даже в практически бесшумном режиме.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

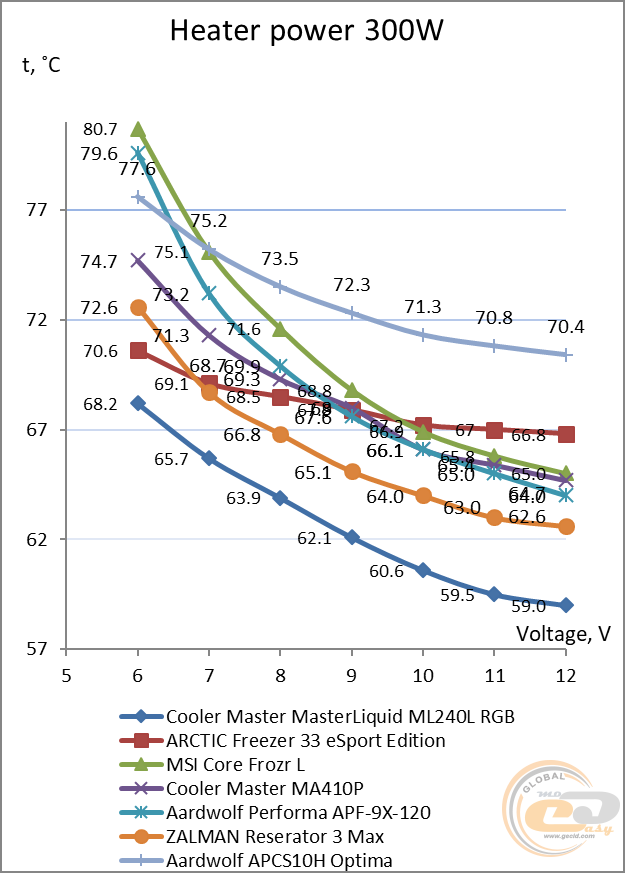

Испытания Cooler Master MASTERLIQUID ML240L RGB на 300-Вт нагревательном стенде показывает зависимость, близкую к линейной. Проще говоря, это подтверждает написанное выше, что на средних частотах вертушек можно добиться хорошего баланса между эффективностью и уровнем шума.

Несмотря на постоянное функционирование помпы при напряжении 12 В, звук ее работы находится ниже среднего уровня. То есть она слышна, но не особо выделятся на фоне других компонентов системы. Куда больше на акустический фон влияет скорость штатных нагнетателей воздуха. На частотах вплоть до 1550 об/мин СВО работает тихо. Но даже на максимальных значениях в 2000 об/мин акустический фон остается приемлемым для использования на постоянной основе.

Выводы

Смеем предположить, что при создании системы водяного охлаждения Cooler Master MASTERLIQUID ML240L RGB тайваньские инженеры хотели добиться максимально эффектного внешнего вида своего детища. И с этой задачей они справились достойно. СВО воспринимается очень солидной и качественной. А благодаря RGB-подсветке водоблока и вентиляторов с возможностью синхронизации с материнской платой (поддерживаются ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion и MSI Mystic Light Sync), другими комплектующими и периферий, выглядит она действительно привлекательно. Материнская плата без поддержки подсветки? Не беда − производитель позаботился о комплектном RGB LED-контроллере, который позволит легко и просто управлять иллюминацией.

Что касается эффективности и уровня шума, то новинка полностью повторяет результаты ранее рассмотренной модели Cooler Master MASTERLIQUID LITE 240, поскольку конструкционно они практически идентичны. То есть на максимальных скоростях штатных вертушек она вполне может соперничать с более дорогими водянками и производительными башенными кулерами. Но на средних частотах уже уступает воздушным бестселлерам со 120-мм вентиляторами. Тем не менее даже в таком режиме Cooler Master MASTERLIQUID ML240L RGB справится с хорошо разогнанными мейнстрим-процессорами от AMD и Intel при минимальном уровне шума.

Помимо вышеперечисленного, добавим совместимость водоблока практически со всеми современными платформами, простоту установки, а также хорошую совместимость с габаритными комплектующими и двухлетнюю гарантию.

Резюмируя: при стоимости на отечественном рынке в районе $87, Cooler Master MASTERLIQUID ML240L RGB однозначно привлечет внимание экономных любителей моддинга, которые собирают систему с прозрачной боковой стенкой и хотят произвести неизгладимое впечатление на окружающих, обеспечив при этом хороший разгон CPU и сохранение акустического комфорта.

Достоинства:

• яркий внешний вид;
• высокая эффективность даже на пониженных скоростях работы;
• совместимость со всеми актуальными и некоторыми устаревшими платформами;
• применение качественных вентиляторов с высоким сроком службы и ШИМ-регулировкой;
• наличие RGB-подсветки с возможностью синхронизации с другими компонентами системы;
• хорошая совместимость с габаритными комплектующими в системе;
• комплектный RGB LED-контроллер;
• простота установки;
• двухлетняя гарантия;
• доступная цена.
