Обзор и тестирование процессорной системы водяного охлаждения Cooler Master MASTERLIQUID ML240R RGB: блеск и сияние твоего компьютера
30-08-2018
Процесс установки
Водоблок модели Cooler Master MASTERLIQUID ML240R RGB универсален и поддерживает установку не только на актуальные платформы Intel Socket LGA1151 / LGA2066 и AMD Socket AM4, но и на откровенно «древние» Intel Socket LGA775 и AMD Socket AM2. Для разных платформ предусмотрены два типа креплений, которые прикручиваются к основанию водоблока. На материнских платах используется универсальная пластина. В случае с HEDT-платформами в отверстия стальной пластины процессорного разъема вкручиваются втулки с резьбой. Сама процедура установки детально описана в комплектном руководстве пользователя, которое также можно скачать в электронном виде. Мы же продемонстрируем процесс сборки на примере традиционных стендовых платформ AMD Socket AM3+ и Intel Socket LGA1155.
В первом случае нужно выбрать соответствующее крепление водоблока. Далее размещаем обе металлические пластины по бокам основания и фиксируем каждую двумя винтами.

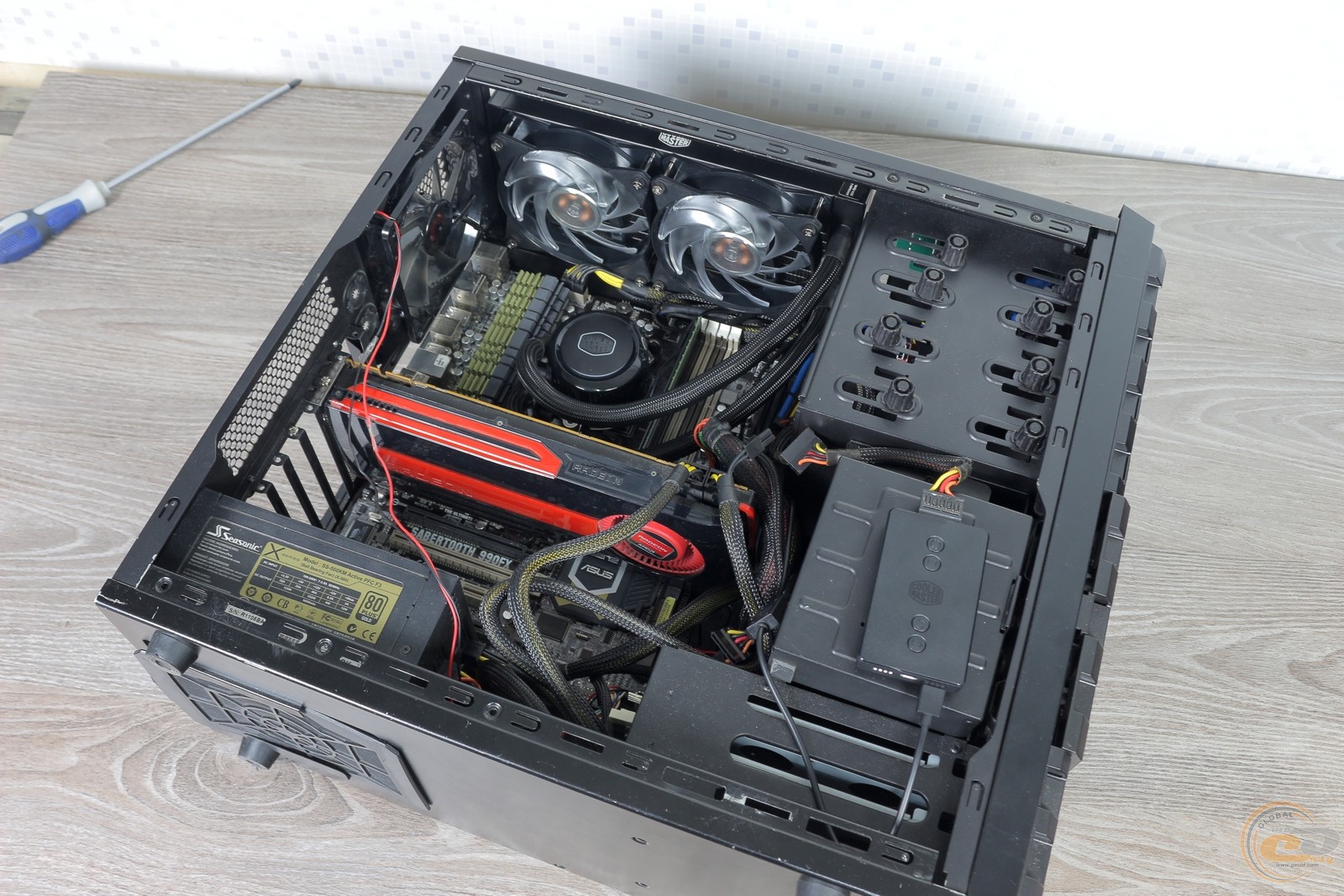

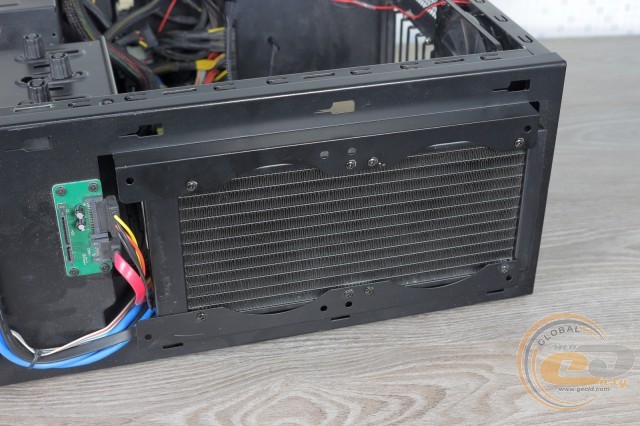

Перед установкой водоблока на CPU желательно закрепить радиатор СВО в корпус ПК.

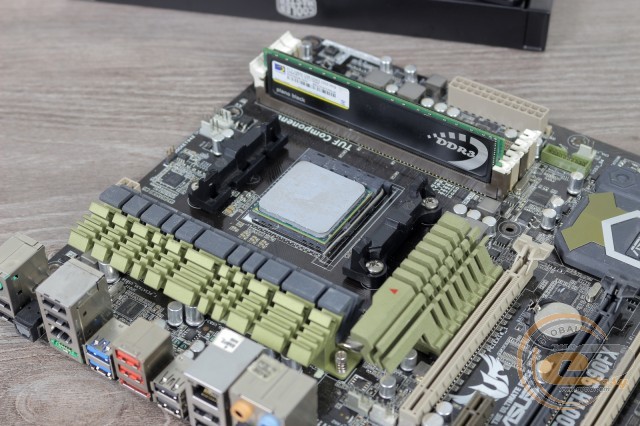

Поскольку на платформе AMD уже установлены «уши», за которые цепляется скоба с проушинами, то обойдемся стандартной усилительной пластиной, предустановленной на системной плате.

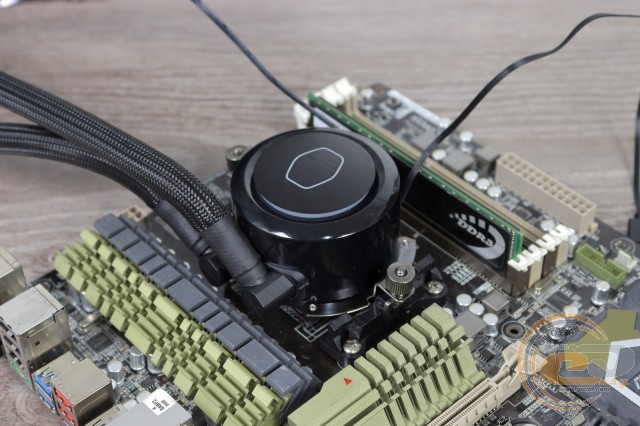

Следом наносим тонким слоем термопасту на крышку процессора и помещаем поверх водоблок, попутно не забыв снять защитную пленку с основания. Затем по очереди затягиваем гайки с накатанной головкой, без использования какого-либо инструмента.

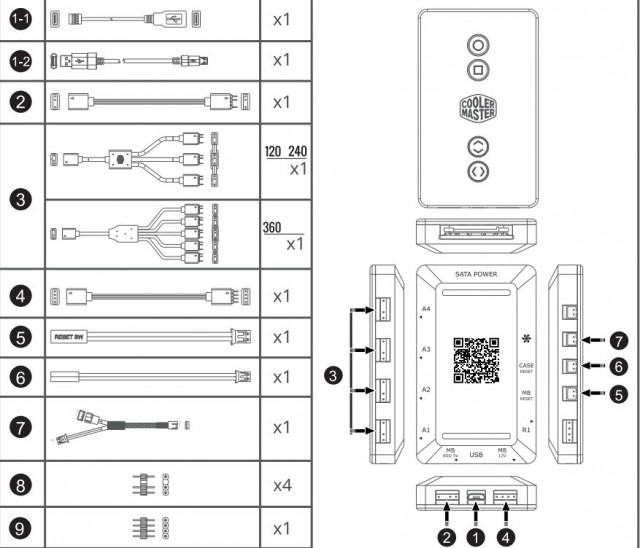

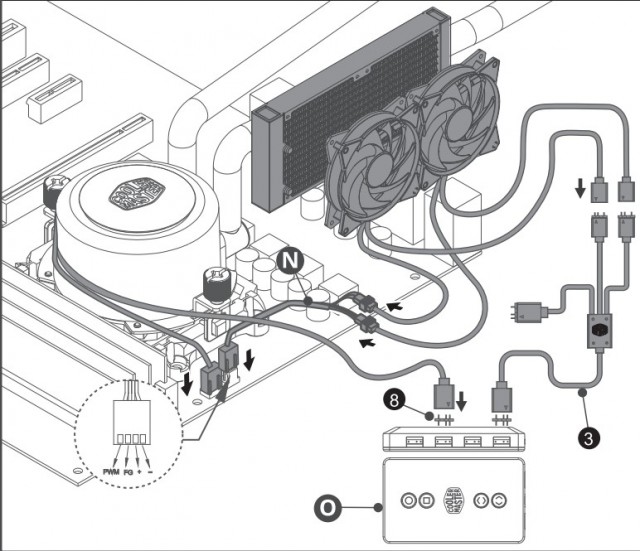

Завершающим действием является подключение вентиляторов и помпы к ARGB / RGB LED-контроллеру, а потом и к материнской плате.
Да, придется немного повозиться, но не нужно пугаться большого количества проводов – следуйте инструкции и у вас все получится.
В случае с платформой на базе процессора компании Intel используется похожий алгоритм, но задействуется усилительная пластина и другое крепление водоблока. Можно изменить и последовательность работ.

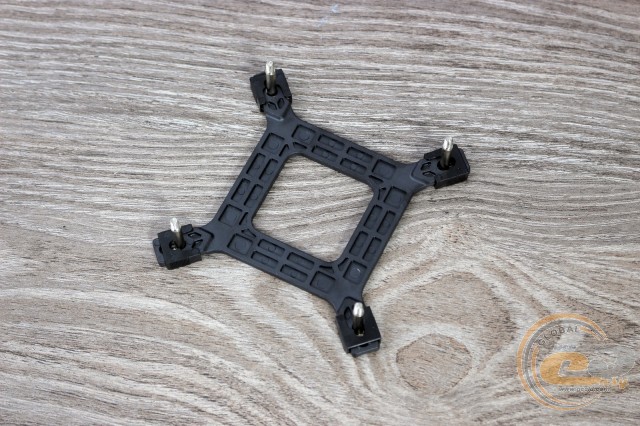

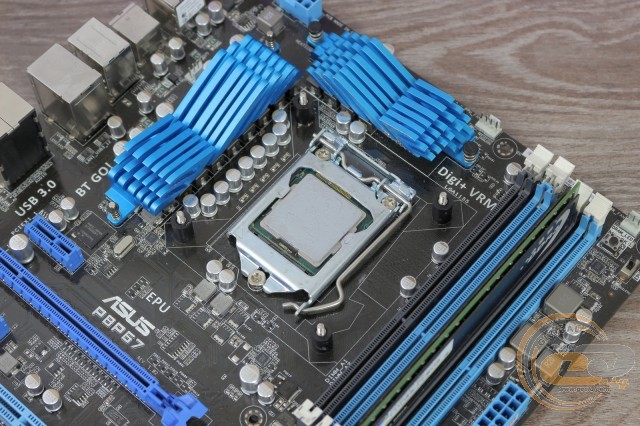

Усилительная пластина изготовлена из пластика, но свою функцию выполняет должным образом. В нужные отверстия устанавливаем шпильки, в нашем случае средние, фиксируем их с помощью пластиковых насадок и монтируем полученную конструкцию на системную плату.

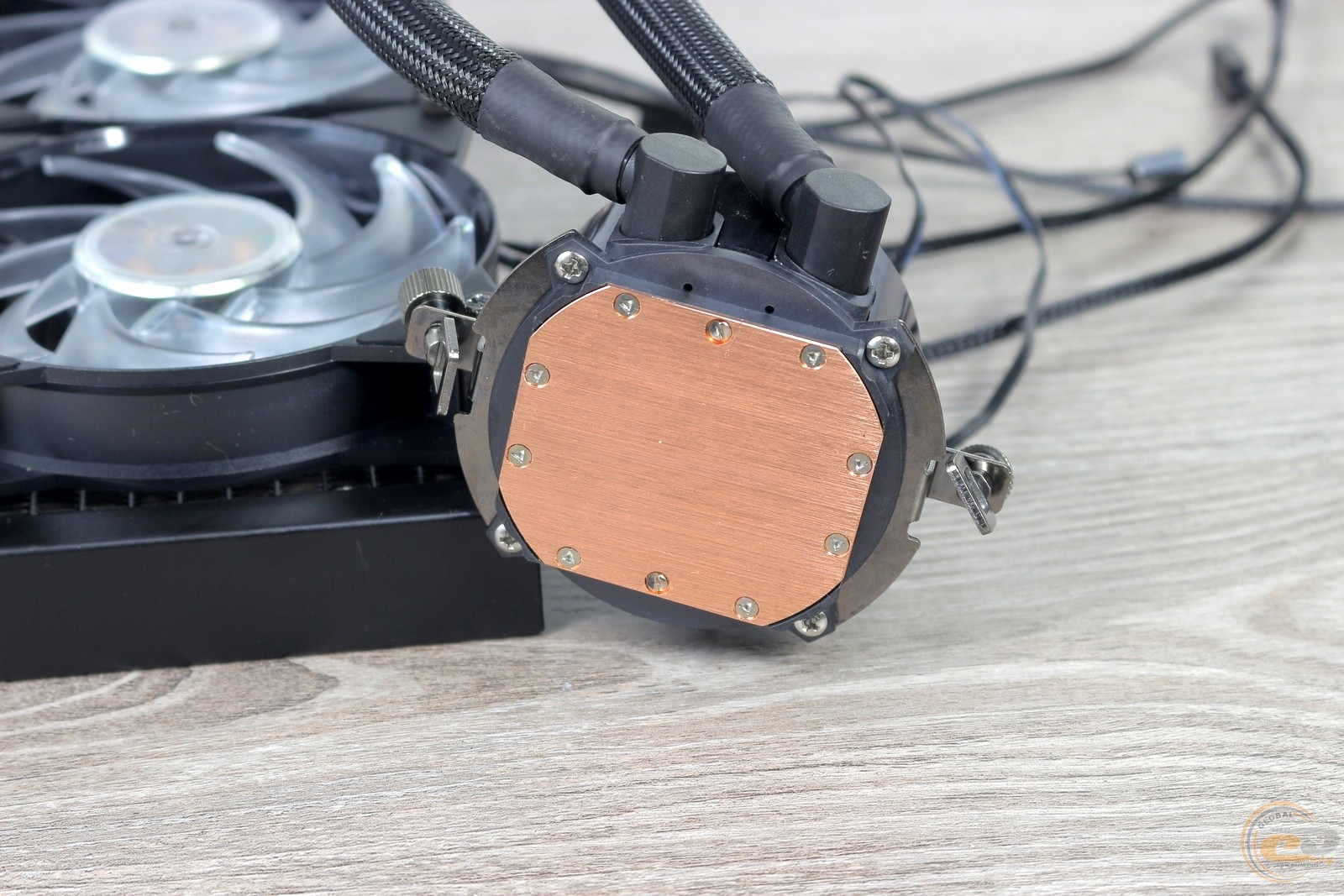

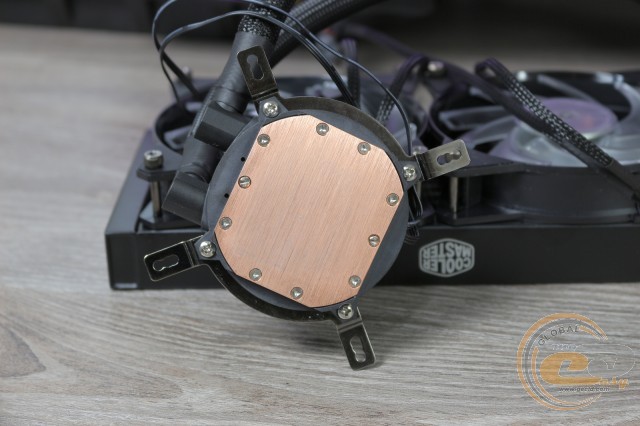

Далее необходимо установить крепежные скобы по бокам водоблока и закрепить их винтами.

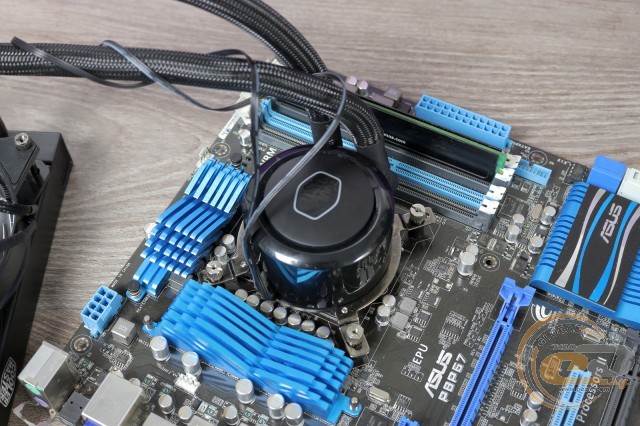

Остается только нанести термоинтерфейс, опустить водоблок на шпильки и последовательно (по диагонали) затянуть крепежные гайки с насечкой. Для этого можно воспользоваться отверткой с плоским жалом. В конце подключаем пропеллеры и помпу к контроллеру, а его − к материнской плате через USB-колодку.

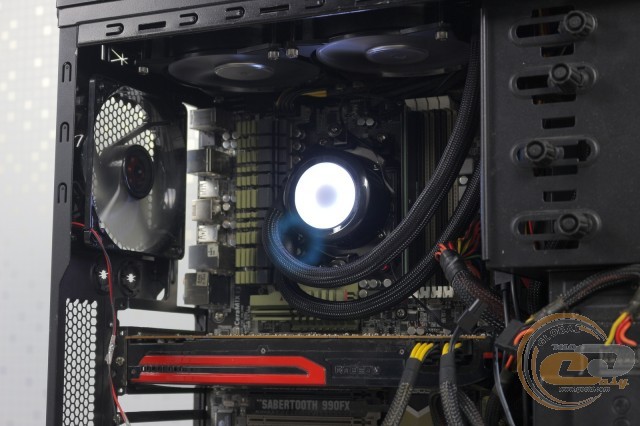

В собранном и активированном состоянии Cooler Master MASTERLIQUID ML240R RGB выглядит действительно богато. По сравнению с обычной многоцветной иллюминацией, имеем более широкие возможности по управлению спектром. Адресные светодиоды водоблока и вертушек позволяют одновременно наблюдать все богатство палитры – эффект а-ля северное сияние.
Кстати, если снять крышку водоблока, то можно получить что-то похожее на ядерный реактор на груди Тони Старка. Все это смотрится очень круто и при наличии корпуса с прозрачной боковой стенкой.
Напоследок вспомним о фирменном ПО для управления иллюминацией – ARGB Lighting Control Software. Но для его работы нужно сначала обновить микрокод контроллера, скачав установочный файл по ссылке.
После этого пользователь получает удобный инструмент для настройки освещения. Можно использовать как готовые пресеты, которые поддаются редактированию, так и созданные самостоятельно. Вы сможете задавать цвет, эффект, скорость и время выполнения для каждого светодиода. Все это достаточно легко превратит ваш системный блок в «новогоднюю елку».
Тестирование
Для тестирования системы водяного охлаждения использовалось следующее оборудование:
Процессоры |
AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ) |
Материнские платы |
ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX) |
Оперативная память |
2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP |
Видеокарта |
AMD Radeon HD 6950 (2 ГБ GDDR5) |
Жесткий диск |
Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с) |
Блок питания |
Seasonic X-760 (SS-760KM), 120-мм вентилятор |
Корпус |
be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентиляторы) |
Термопаста |
akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C) |

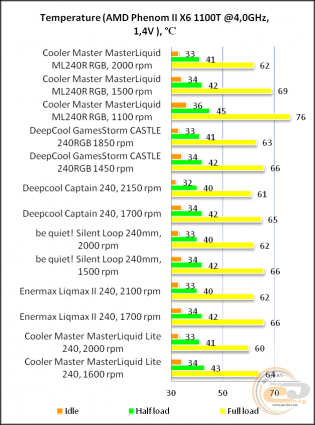

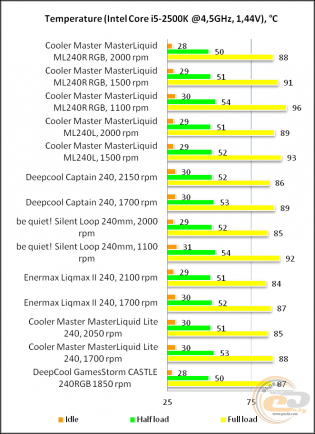

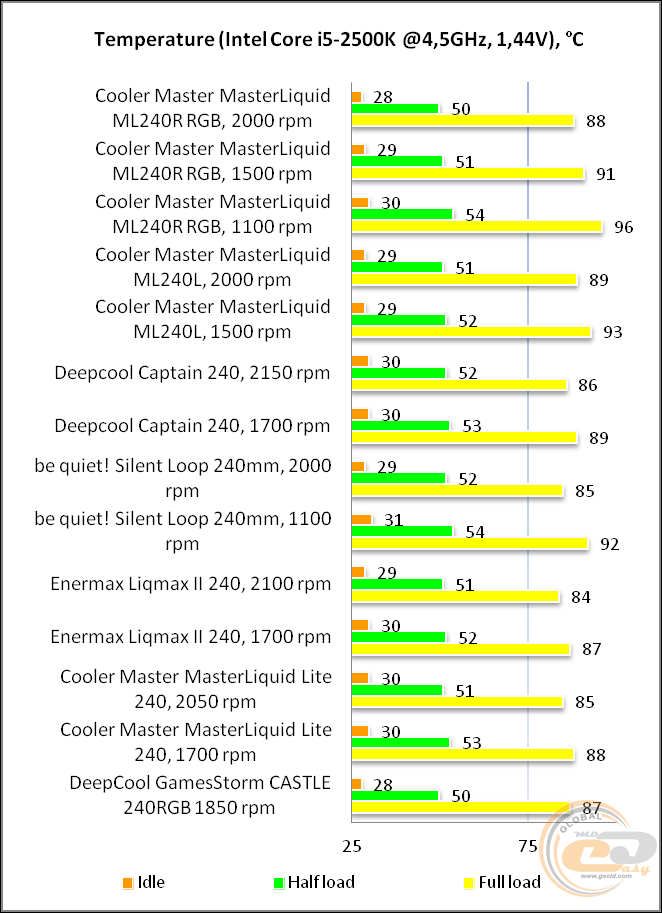

Cooler Master MASTERLIQUID ML240R RGB − очень достойная двухсекционная водянка. Да, она не ставит рекордов, но на максимальных скоростях смотрится не хуже основных конкурентов. На средних и низких частотах она уже проигрывает им несколько градусов. Сказывается ее плотный радиатор. Но в любом случае она справляется с охлаждением разогнанных до 4 − 4,5 ГГц многоядерных стендовых процессоров.
Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.
Напряжение питания, В |
Скорость вращения лопастей, об/мин |
Уровень шума |
6 |
1050 |
Почти бесшумно |
7 |
1230 |
Почти бесшумно |
8 |
1410 |
Очень тихо |
9 |
1650 |
Тихо |
10 |
1800 |
Ниже среднего |
11 |
1920 |
Средний, умеренный |
12 |
2040 |
Средний |
Несмотря на боле мощную помпу, чем у младшей модели Cooler Master MASTERLIQUID ML240L RGB, она шумит на уровне ниже среднего, то есть не раздражает. Штатные вертушки остаются тихими вплоть до 1650 об/мин, но и на максимальных скоростях акустический фон не выходит за рамки приличия.
Выводы
В плане производительности и уровня шума Cooler Master MASTERLIQUID ML240R RGB сопоставима с младшими 240-мм фирменными водянками. Она вполне справится с умеренным разгоном мейнстрим-процессоров, попутно сохранив акустический комфорт. Пользователь получает достаточно простое решение с надежным креплением и поддержкой как актуальных, так и откровенно устаревших платформ.
Тогда за что переплата? Все из-за внешнего вида, а точнее адресной или пиксельной ARGB-подсветки, которая управляется штатным контроллером, выглядит впечатляюще и поддается широкой настройке. В корпусе с прозрачной боковой стенкой эта СЖО не сможет остаться незамеченной окружающими. И в этом ее главный козырь!
Поэтому если вы хотите увидеть в своем системнике «северное сияние» или настоящее буйство красок, то Cooler Master MASTERLIQUID ML240R RGB легко справится с данной задачей. В случае равнодушного отношения к иллюминации можно смело сэкономить, выбирав младшие модели, которые не уступают в плане эффективности.
Достоинства:
- яркий внешний вид;
- потрясающая адресная RGB-подсветка;
- комплектный ARGB / RGB LED-контроллер;
- неплохая эффективность даже на пониженных скоростях работы;
- совместимость со всеми актуальными и многими устаревшими платформами;
- применение качественных вентиляторов с высоким сроком службы и ШИМ-регулировкой;
- хорошая совместимость с габаритными комплектующими в системе;
- двухлетняя гарантия.
Автор: Виктор Ефименко
Выражаем благодарность компании Cooler Master за предоставленную для тестирования систему охлаждения.
Выражаем благодарность компаниям AMD, ASUS, Listan GmbH & Co. KG, Sea Sonic Electronics и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
