Обзор и тестирование процессорной системы охлаждения CRYORIG C1

Недавно мы писали об интересном SFF-корпусе, который при сравнительно небольших размерах может вместить в себя microATX-платы и длинные графические адаптеры. Но его особенностью, как и множества более компактных корпусов для Mini-ITX-плат, оказалась малая высота совместимых процессорных кулеров. Из-за этого в них невозможно применять не только производительные башенные охладители, но и многие модели с горизонтальным расположением пропеллера. И все же подходящие решения имеются в арсенале некоторых производителей, в том числе и в ассортименте продукции компании CRYORIG. Речь идет о моделях CRYORIG C1 и CRYORIG C7.

Безусловно, хочется поближе познакомиться с обоими охладителями, но пока к нам на тестирование попал более мощный из них − CRYORIG C1. Его высота составляет всего 74 мм, что делает новинку отличным решением для использования в составе различных компактных систем. Согласно заявлению производителя, она способна отводить до 140 Вт тепла, а это теоретически позволяет использовать ее для охлаждения подавляющего большинства современных процессоров (за исключением 220-Вт решений AMD FX-9xx0 и APU с разъемом AMD Socket AM1). Каковы ее практичные возможности вы узнаете в текущем обзоре.

Спецификация

Производитель и модель			CRYORIG C1
Поддержка процессорных разъемов			AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA2011 / LGA2011-v3
Максимальный TDP поддерживаемых процессоров, Вт			140
Тепловые трубки		Материал	Никелированная медь
		Количество	6
		Диаметр, мм	6
Пластины верхнего радиатора		Материал	Алюминий
		Количество	56
		Толщина, мм	0,4
		Расстояние, мм	1,8
Пластины нижнего радиатора		Материал	Алюминий
		Количество	35
		Толщина, мм	0,4
		Расстояние, мм	1,4
Основание		Материал	Чистая никелированная медь C1100
		Размеры, мм	40 х 42
Поддерживаемая высота планок ОЗУ, мм			38,1 – 42
Термоинтерфейс			Термопаста CRYORIG CP9 в шприце
Модель вентилятора			CRYORIG XT140
Напряжение питания, В			12
Скорость вращения вентилятора, об/мин			700 – 1300 ± 10%
Уровень шума, дБА			20 – 24
Воздушный поток, м3/ч (CFM)			110,5 (65)
Статичное давление, мм вод. ст.			1,49
Размеры вентилятора, мм			140 х 140 х 13
Тип подшипников			HPLN (High Precision Low Noise)
Разъем питания			4-контактный
Размеры, мм	Без вентилятора		145,5 x 140 x 61
	С вентилятором		145,5 x 140 x 74
Вес, г	Без вентилятора		539
	С вентилятором		628
Сайт производителя			CRYORIG Страница продукта

Упаковка и комплектация

Кулер CRYORIG C1 поставляется в приятной картонной коробке, выполненной в фирменном стиле. Благодаря ей вы можете не только оценить внешний вид новинки, но и узнать о ней всю необходимую информацию. По словам производителя, данное решение создавалось с прицелом на компактность и хорошую совместимость. При этом запатентованный дизайн охладителя в совокупности с фирменной вертушкой CRYORIG XT140 обеспечивают хорошую эффективность при небольшом уровне создаваемого шума.

На одной из сторон коробки на английском языке описаны некоторые особенности новинки, на которые производитель решил обратить внимание потенциального покупателя:

• Low Profile Power Designed for ITX Systems – тестируемый кулер разработан специально для компактных систем формата microATX / Mini-ITX, поэтому благодаря низкому профилю он сможет обеспечить хорошую эффективность там, где невозможно применить традиционные охладители;
• U-Type Heatpipes Maximum TDP Performance – благодаря использованию в общей сложности 6 тепловых трубок (4 из которых пронизывают внутренний радиатор) кулер обеспечивает быстрый отвод тепла при сравнительно небольших размерах;
• 5 Step Easy Installation Get Started in 5 Minutes – фирменная система креплений MultiSeg позволяет легко и быстро установить охладитель на любую из поддерживаемых платформ.

Обратная сторона предоставляет подробную спецификацию тестируемого решения, в том числе и перечень совместимых платформ, включающий в себя все актуальные разъемы.

Под верхней крышкой коробки помещена информация о необходимости регистрации новинки на сайте производителя для получения расширенной 3-летней гарантии.

Внутри коробки кулера CRYORIG C1 царит порядок: все составляющие расположены на своих местах, а крепления бережно разложены в полиэтиленовых пакетах. В целом же его комплектацию можно назвать хорошей, так как она содержит абсолютно все компоненты, которые пригодятся во время установки охладителя:

• усилительную пластину и металлические крепления для платформ AMD и Intel;
• квадратную прокладку (для платформы Intel Socket LGA775);
• набор стоек, гаек и винтов;
• четыре винта и антивибрационные прокладки для крепления пропеллера;
• отвертку;
• термопасту CRYORIG CP9 в шприце;
• пропитанную спиртом салфетку;
• руководство по установке новинки и небольшой буклет;
• карточку для регистрации охладителя.

Как видим, компания CRYORIG решила не экономить на комплектующих, предоставив покупателю даже отвертку и такую мелочь как спиртосодержащую салфетку для удаления старой термопасты.

Внешний вид и конструкция

В основе кулера CRYORIG C1 лежит сравнительно небольшой (145,5 x 140 x 74 мм) полукилограммовый радиатор с горизонтальной компоновкой. Основная его часть состоит из 56 алюминиевых пластин, насаженных на шесть 6-мм никелированных тепловых трубок. Сверху к конструкции крепится черная металлическая рамка, предназначенная для установки вентилятора, а также декоративная белая, придающая новинке приятный и оригинальный вид.

Крепление вентилятора осуществляется с помощью четырех комплектных винтов, для чего в рамке имеются соответствующие резьбовые отверстия.

Две из шести тепловых трубок заканчиваются у основания. Остальные четыре изогнуты внутрь, и на них плотно нанизаны 35 алюминиевых пластин, что позволило при сохранении компактных размеров охладителя заметно увеличить площадь рассеивания тепла.

Для повышения эффективности передачи тепла от основания к трубкам и далее к пластинам в местах контакта повсеместно используется припой.

Что касается размещения трубок внутри радиатора, то оно не самое оптимальное. Так, больше всего пластины нагреваются по краям, где расположение тепловых трубок наиболее плотное.

К основанию изначально прикручены металлические крепления с подпружиненными винтами. Доступ к последним осуществляется с помощью комплектной отвертки через соответствующие отверстия в радиаторе.

Само основание имеет размеры 40 х 42 мм и также выполнено из никелированной меди. На нем отчетливо видны следы от шлифовки, но в целом это не столь критично, как неровность поверхности в одной из плоскостей, из-за чего кулер будет неплотно прилегать к теплораспределительной крышке процессора.

Комплектный вентилятор представлен фирменной моделью CRYORIG XT140, которая по своим параметрам близка к пропеллеру CRYORIG XF140, использующемуся в составе охладителя CRYORIG H5 ULTIMATE. Главным отличием между данными решениями является толщина, которая для большей компактности охладителя была уменьшена до 13 мм. В остальном перед нами очень похожий внешне 140-мм тихоходный вентилятор, который не должен потревожить пользователя излишним шумом.

Также никуда не делись и съемные антивибрационные прокладки, которые размещаются в местах крепления вертушки. Питание пропеллера осуществляется через 4-проводной кабель длиной 30 см, спрятанный в тканевую оплетку.

Процесс установки

Установка кулера CRYORIG C1 подробно описана в комплектной инструкции, а также в ее PDF-версии. И хотя данный процесс не должен вызвать каких-либо проблем, мы традиционно поделимся с вами полученным опытом монтажа новинки на разные платформы.

Отметим, что для проверки совместимости кулера с конкретной материнской платой и близлежащими компонентами можно загрузить, распечатать и склеить бумажную форму (ищите внизу страницы; имеются варианты для пяти видов платформ).

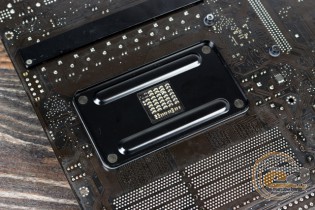

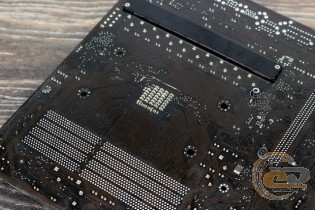

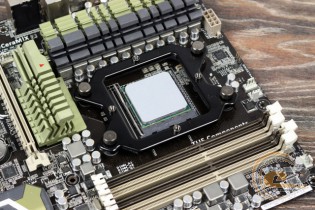

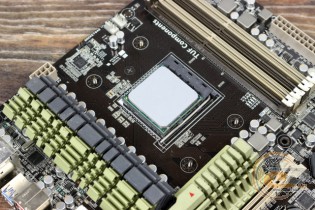

В системных платах для процессоров компании AMD изначально демонтируем стандартное крепление, а вместо него устанавливаем комплектную прямоугольную усилительную пластину.

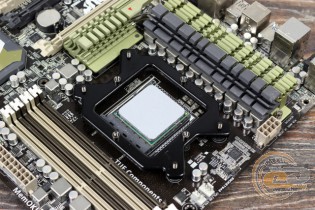

С лицевой стороны платы к ней прикручиваем металлические стойки, оснащенные полупрозрачными прокладками.

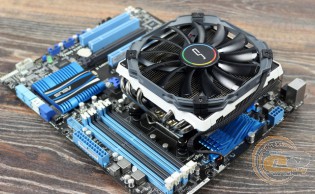

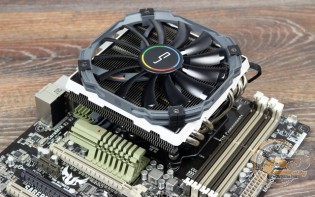

Поверх них с помощью винтов фиксируем рамку для установки радиатора. Весь процесс осуществляется очень просто, без использования каких-либо инструментов. Теперь не забудьте установить процессор и нанести термоинтерфейс.

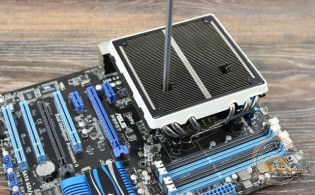

А вот для монтажа самого радиатора и вентилятора уже понадобится комплектная отвертка. Поскольку винты у основания подпружинены, то для их фиксации придется приложить некоторое усилие.

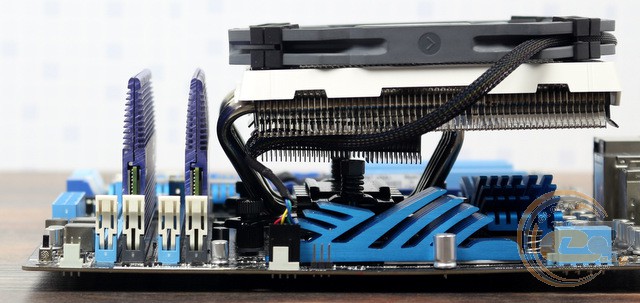

На сайте производителя и на упаковке указаны разные допустимые значения высоты модулей ОЗУ − 38 и 42 мм соответственно. Отметим, что в платах со стандартным размещением процессорного разъема вы без проблем сможете установить даже модули памяти с высокими радиаторами во все слоты расширения. Также новинка находится на достаточном расстоянии от массивных радиаторов подсистемы питания процессора.

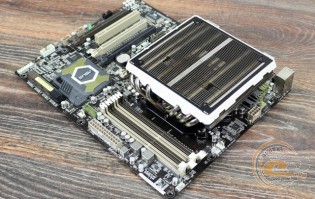

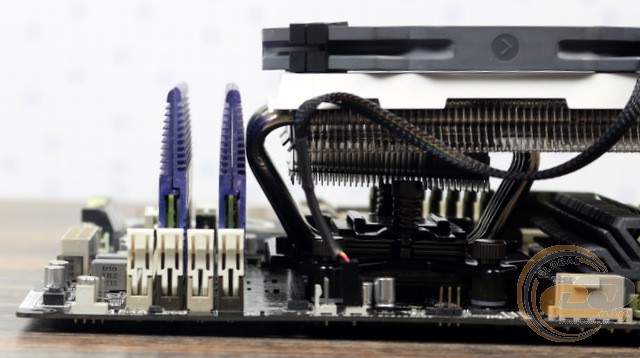

А вот при повороте СО на 180° в действительности будет иметь место перекрытие кулером слотов памяти. В таком случае мы советуем приглядеться к модулям без радиаторов или с минимальной их высотой.

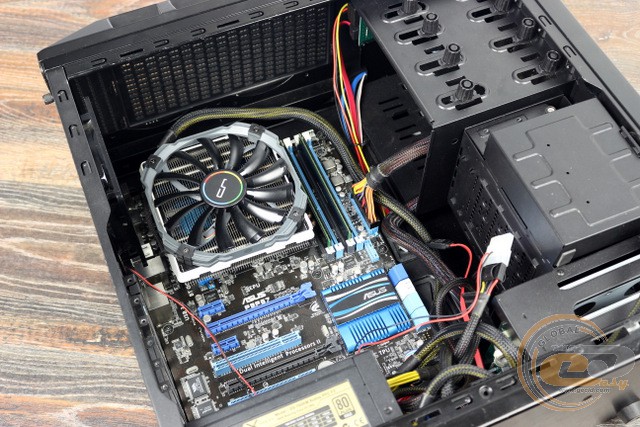

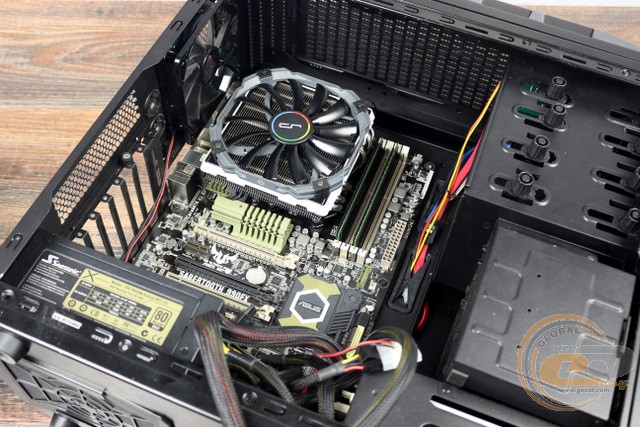

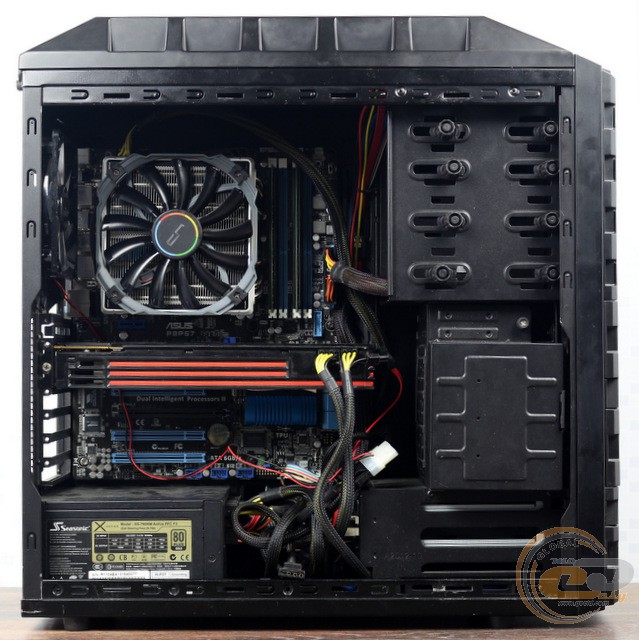

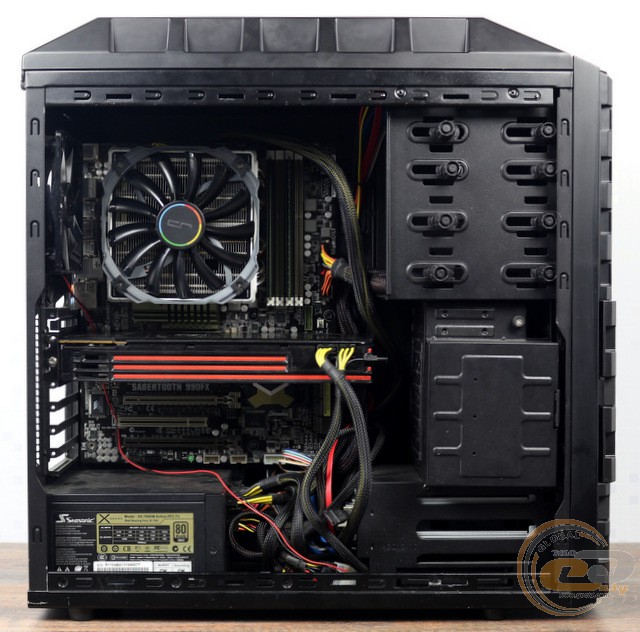

В нашем стендовом корпусе новинка смотрится очень приятно. Но еще лучше она выглядела бы на фоне комплектующих с серыми и белыми оттенками и, естественно, в составе компактного системного блока.

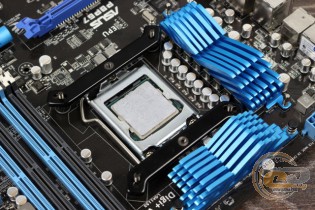

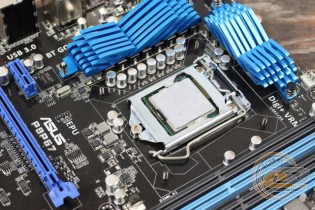

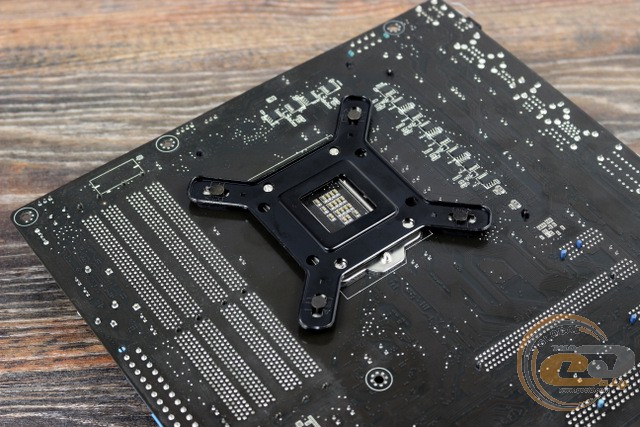

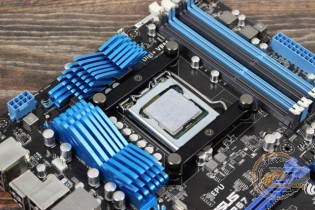

Для установки кулера CRYORIG C1 на платформы с процессорами компании Intel применяется комплектная Х-образная усилительная пластина.

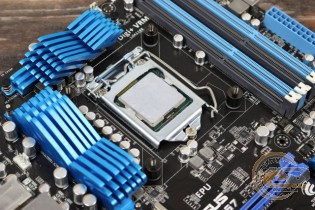

С лицевой стороны на нее прикручиваются те же стойки, а поверх закрепляются две металлические пластины. Квадратное крепление позволяет установить их двумя способами − вертикально или горизонтально, но мы советуем использовать второй вариант, поскольку он гарантировано обеспечивает необходимую совместимость.

Комплектная отвертка отлично помогает в процессе установки охладителя. При этом для фиксации подпружиненных винтов в необходимых отверстиях придется приложить некоторое усилие.

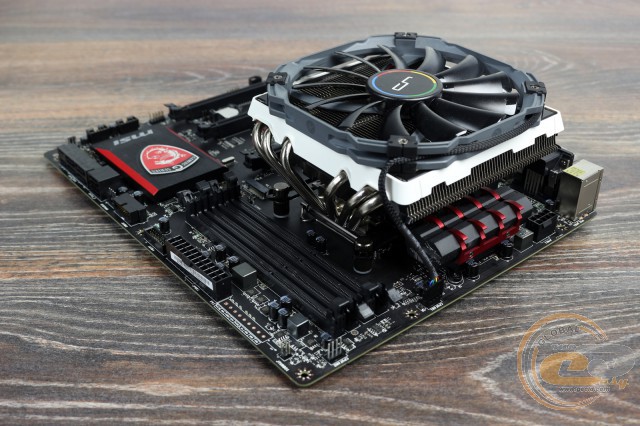

Все близлежащие компоненты, в числе которых габаритные радиаторы подсистемы питания процессора и модули памяти, расположены на достаточном расстоянии от тестируемой системы охлаждения. Как мы уже упоминали выше, при повороте кулера на 180° слоты ОЗУ все же будут перекрываться, поэтому в таком случае необходимо будет позаботиться о наличии модулей соответствующей высоты.

Хорошую совместимость имеем и по отношению к верхнему (а в платах Mini-ITX по совместительству единственному) слоту расширения.

Тестирование

Для тестирования процессорной системы охлаждения CRYORIG C1 использовалось следующее оборудование:

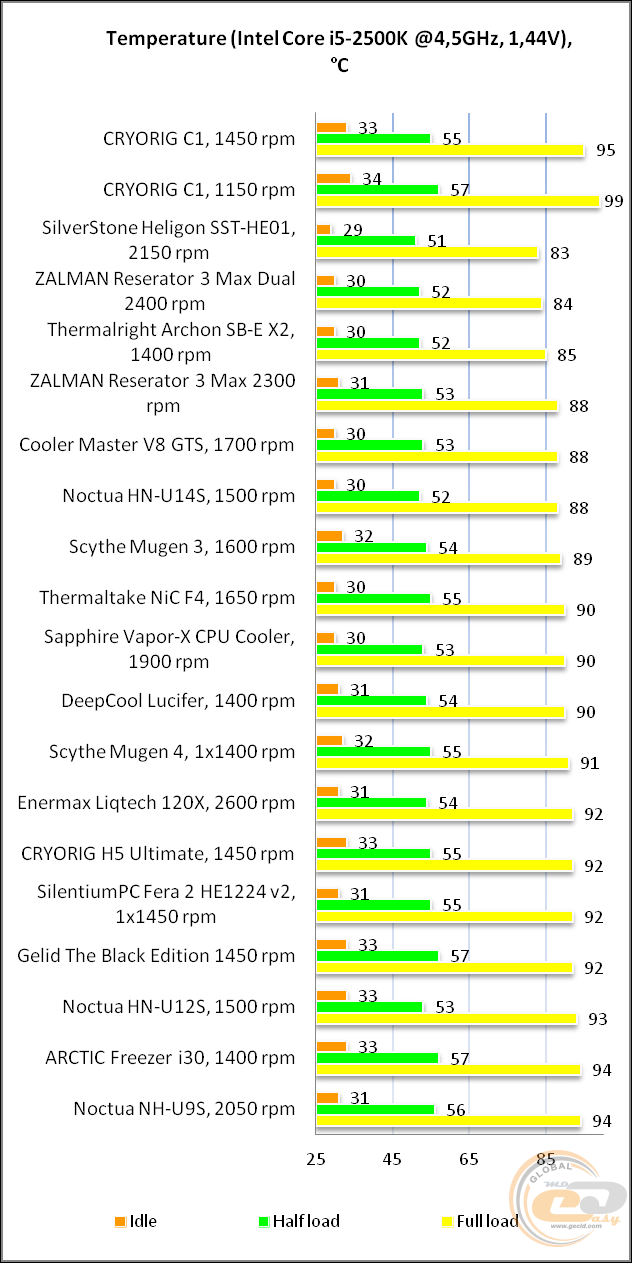

Поскольку кулер CRYORIG C1 является компактным решением, да еще и оснащен тихоходным вентилятором, было бы не логично ожидать от него результатов, сопоставимых с более габаритными Tower-решениями. Тем не менее достаточно большая площадь охлаждения, обеспечиваемая плотным расположением ребер и двойной конструкцией радиатора, наличие целых шести тепловых трубок и повсеместное использование припоя дали о себе знать.

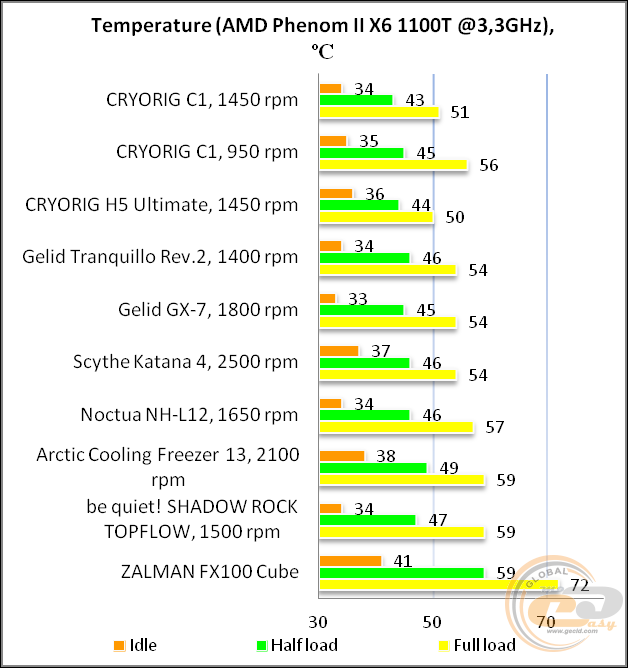

Так, новинка без проблем справилась с охлаждением процессора AMD Phenom II X6 1100T с TDP на уровне 125 Вт даже при минимальной скорости вращения. В режиме работы при разгоне до 4 ГГц (напряжение 1,4 В) процессор уже перегревался. Поэтому при использовании CRYORIG C1 для охлаждения CPU из линейки AMD FX возможности по их оптимизации будут невелики, но все же таковы определенно имеются. А вот современные энергоэффективные процессоры от Intel вполне можно разгонять до частоты 4,5 ГГц, так что в случае использования данных решений в основе компактного системного блока новинка отлично впишется в общую концепцию.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер, можно смело рассчитывать на более низкие температурные показатели. С другой стороны, в компактном корпусе ограниченное пространство будет давать о себе знать, поэтому температурные показатели процессора также будут отличаться в зависимости от ряда параметров (например, размещения предустановленных корпусных вентиляторов).

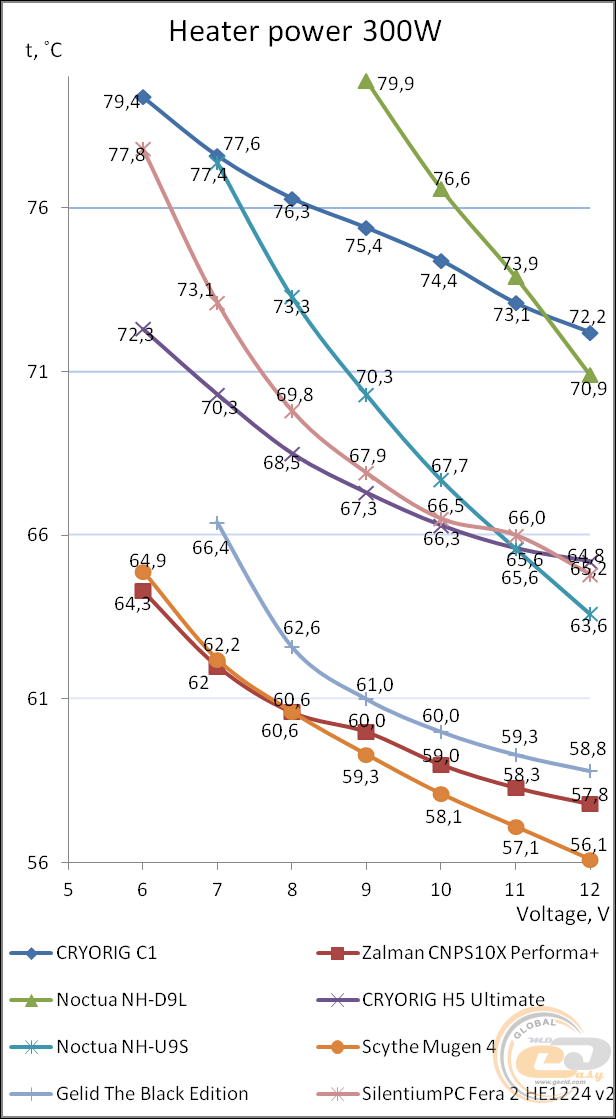

Тестируемый охладитель смог отвести 300 Вт тепла от нагревательного элемента даже при минимальной скорости вращения. В целом наблюдается линейная зависимость эффективности охлаждения от увеличения входного напряжения на вертушке.

Как показало тестирование, скорость вращения вентилятора оказалась несколько выше, чем было заявлено производителем. Она находится в пределах от 950 до 1500 об/мин. Тем не менее данный диапазон позволяет гибко подбирать баланс между эффективностью и наилучшими акустическими показателями. Так, минимальная скорость вращения сопровождается почти бесшумной работой, а вот максимальная планка – уже средним уровнем шума, который все еще остается вполне комфортным для времяпровождения за компьютером.

Выводы

Со стороны пользователей интерес к компонентам для компактных компьютеров увеличивается все больше и больше. Пришло время, когда небольшая по размерам система может быть достаточно мощной игровой машиной или практичным инструментом для работы с трехмерной графикой либо видеорендерингом. Поэтому высокоэффективные компактные комплектующие в наше время востребованы как никогда ранее, в том числе и системы охлаждения.

Примером удачного процессорного охладителя для систем формата Mini-ITX выступает CRYORIG C1. Производитель создал компактное устройство высотой всего 74 мм, которое при этом может охлаждать разогнанные процессоры. Безусловно, разогнанные решения Intel Core смогут достичь более высоких частотных показателей, чем «горячие» AMD FX, но последние вряд ли будут покупаться для компактных систем (да и системных плат формата Mini-ITX для них пока не изобрели). А вот для отвода тепла от APU AMD A10-7870K или других похожих решений новинка подойдет как нельзя лучше.

Для достижения высокой эффективности производитель надлежащим образом поработал над конструкцией пассивной части охладителя. В его основе лежат целых шесть медных тепловых трубок, а двойной радиатор отличается наличием множества густо насаженных ребер и качественной пайкой, соединяющей все его элементы. Дополняет данный перечень фирменный тихоходный низкопрофильный 140-мм вентилятор. В целом все выглядит качественно и красиво. Радует также легкость монтажа новинки и отличная комплектация, включающая в себя без преувеличения все компоненты для осуществления ее установки. Из недостатков отметим неровность основания в одной плоскости, из-за чего тепло от процессора передается не оптимальным образом.

Закономерно, CRYORIG C1 будет стоить недешево, ведь компактные корпуса, системные платы и блоки питания обычно также стоят больше, чем их полноразмерные аналоги. В действительности, не каждый сможет или захочет отдать $65 – 70 за процессорный охладитель. Но те, кто собирают компактные производительные системы, наверняка по достоинству оценят новинку, прямых конкурентов которой на нашем рынке очень мало.

Достоинства:

• хорошая эффективность охлаждения, особенно на платформе Intel (учитывая размеры кулера);
• низкий уровень шума;
• использование тихоходного ШИМ-регулируемого 140-мм вентилятора;
• наличие антивибрационных прокладок в местах контакта вентилятора с радиатором;
• совместимость со всеми актуальными и некоторыми устаревшими платформами;
• отличная совместимость с модулями ОЗУ и близлежащими компонентами;
• высота кулера составляет всего 74 мм;
• легкость и простота установки;
• отличная комплектация;
• приятный и оригинальный дизайн.

Недостатки:

• из-за неровности поверхности основания ухудшается передача тепла от теплораспределительной крышки процессора.

Автор: Олесь Пахолок

Выражаем благодарность компании CRYORIG за предоставленный для тестирования кулер.
