Обзор процессорной системы охлаждения Vinga CL3006: slim-вариант

Процесс установки

Монтаж кулеров с горизонтальной компоновкой обычно требует больше терпения, чем в случае с башенными решениями. Причиной тому является затрудненный доступ пальцев (в зависимости от их размеров) к креплению.

В случае с Vinga CL3006 без этого также не обошлось, но в целом процесс установки пройдет без каких-либо нюансов.

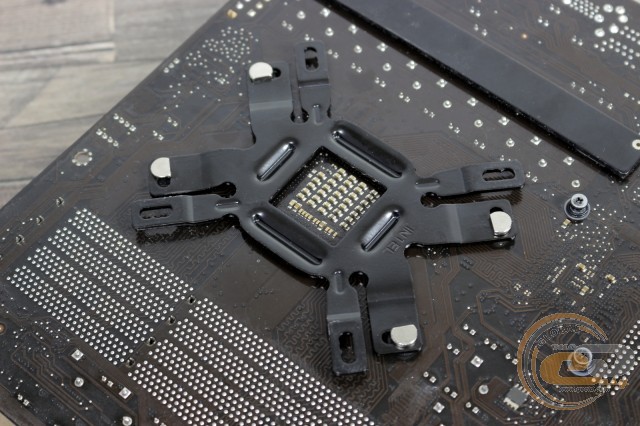

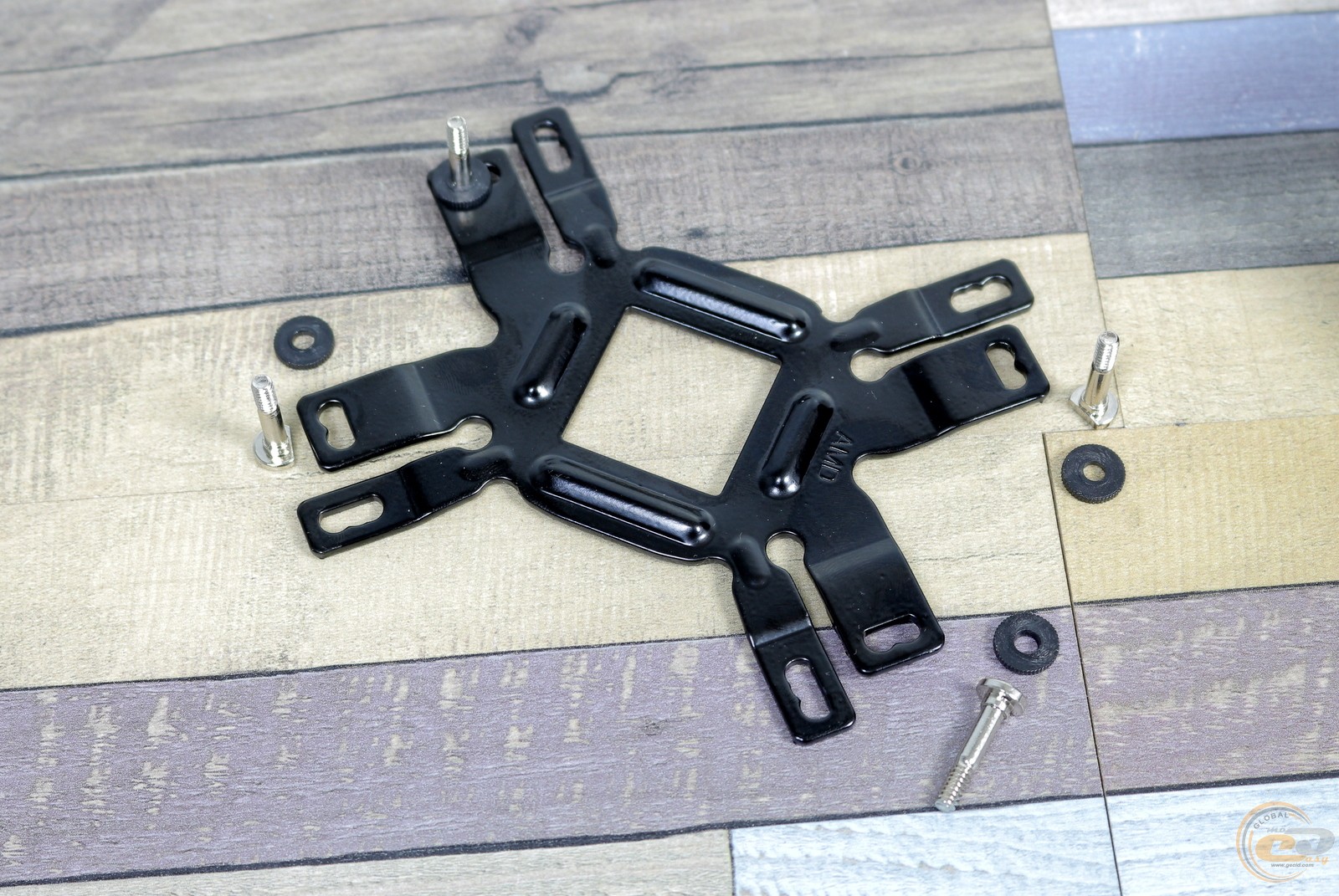

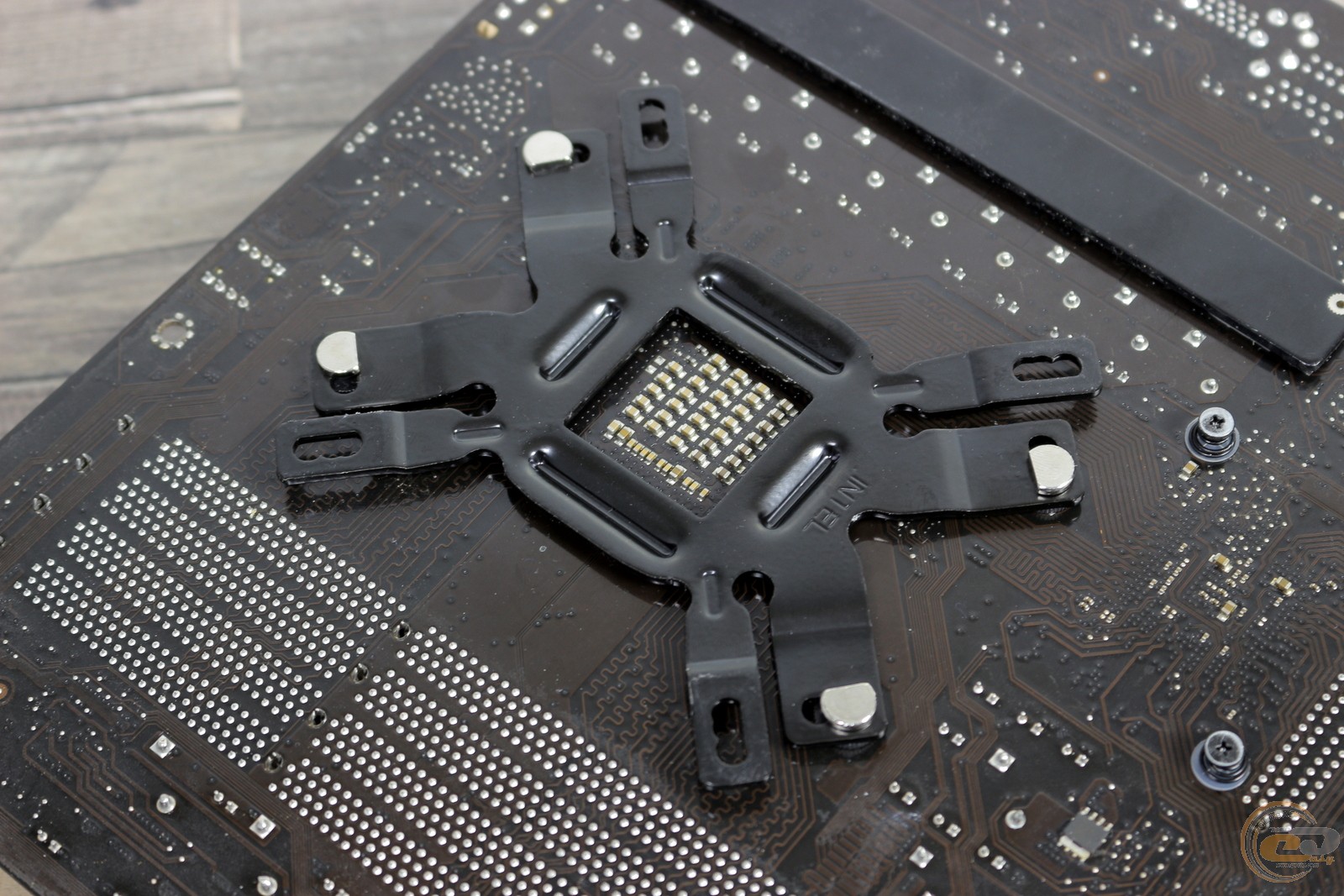

В отверстия универсальной пластины устанавливаем винты, нанизываем прокладки и монтируем все это на материнскую плату.

В случае с системными платами для CPU компании AMD пластина устанавливается надписью «Intel» наружу.

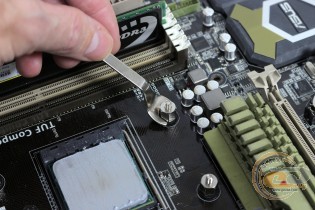

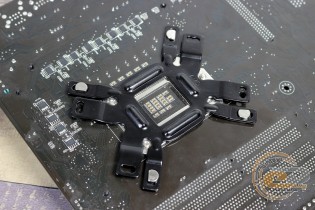

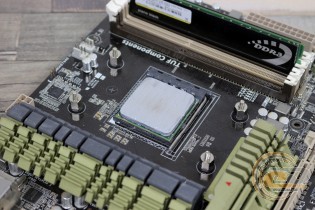

Следующий шаг – нанизывание прокладок с лицевой стороны. Далее они фиксируются шпильками при помощи комплектного ключа.

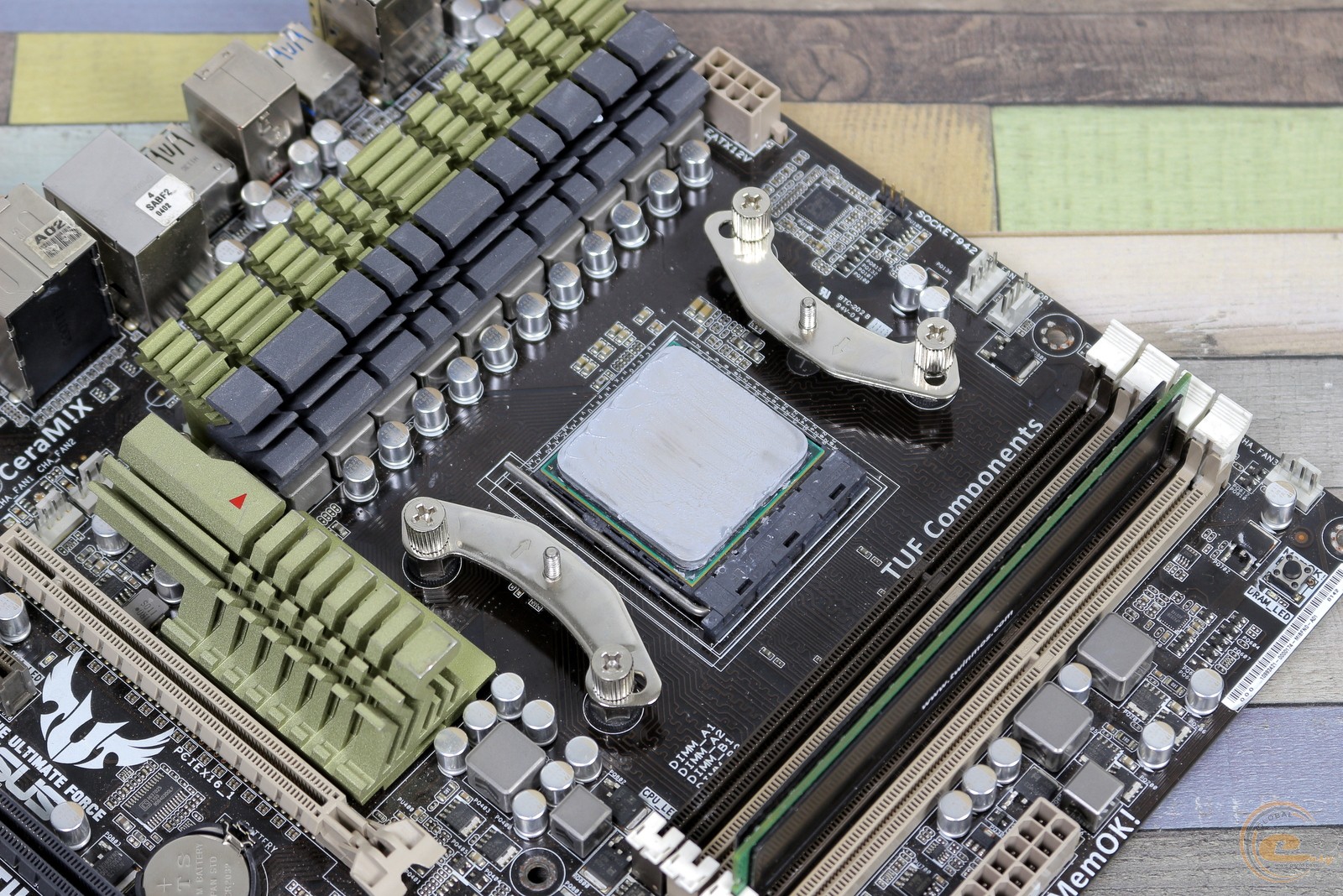

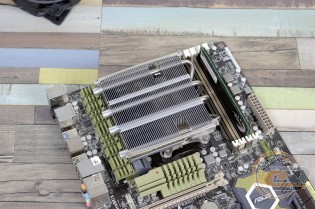

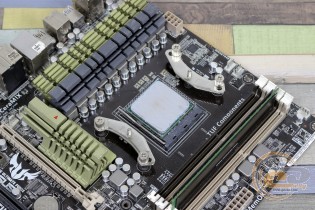

Поверх устанавливаем крепления для платформ AMD, прикручивая их гайками с фигурными головками. Самое время снять защитную пленку с основания, нанести термоинтерфейс и поставить кулер на место.

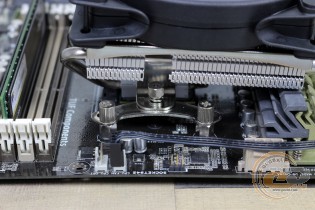

Фиксируется он прижимной пластиной и двумя подпружиненными винтами. Хорошо затянули? Тогда можно установить вертушку и подключить ее к материнской плате.

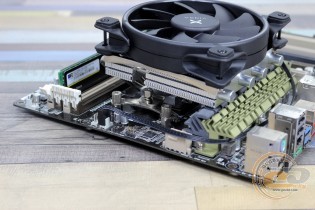

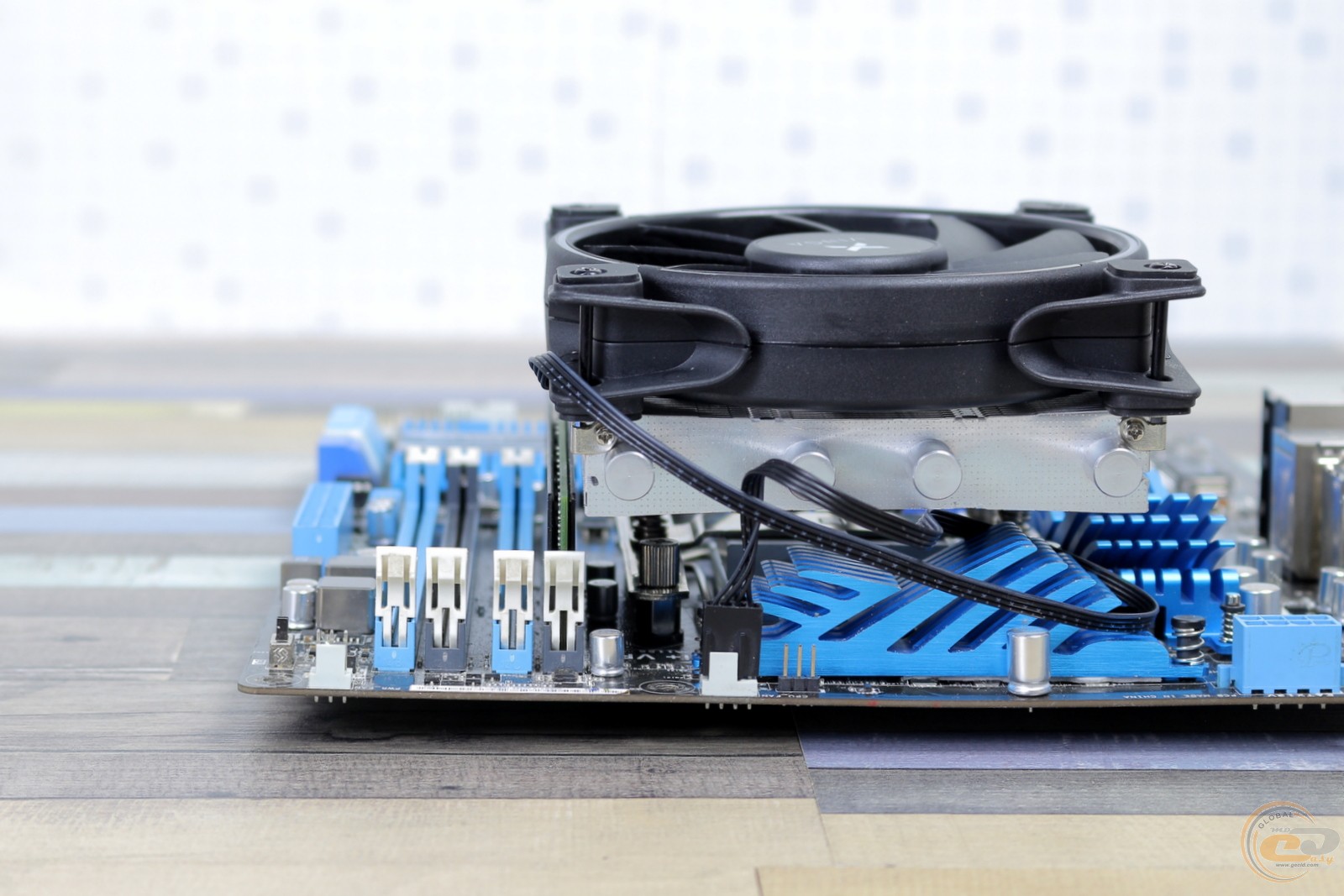

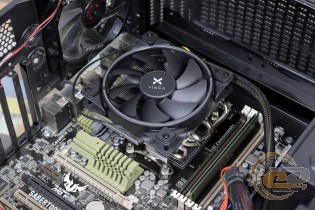

Если разместить кулер так, как показано на фото, тогда совместимость с памятью вас порадует. Во все слоты при желании можно установить даже оверклокерские модули. Хотя сам радиатор разместился впритык к околосокетным охладителям: окажись они чуток выше, пришлось бы думать об их демонтаже. Также при накрытии охладителем зоны портов ввода-вывода потребуется снять тыльную корпусную вертушку.

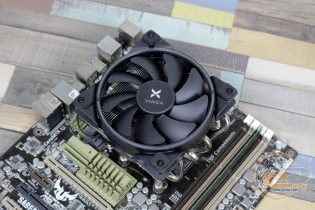

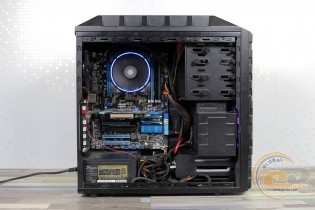

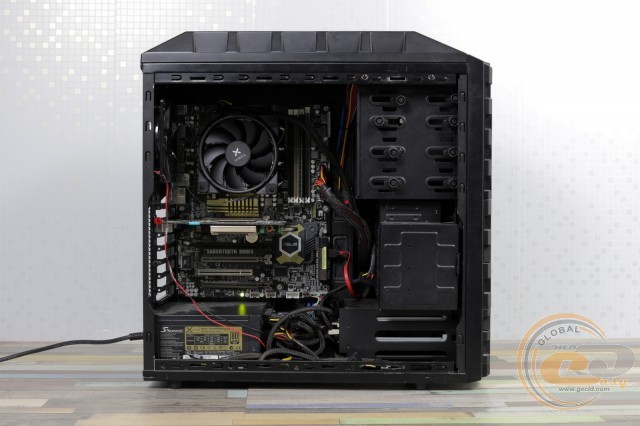

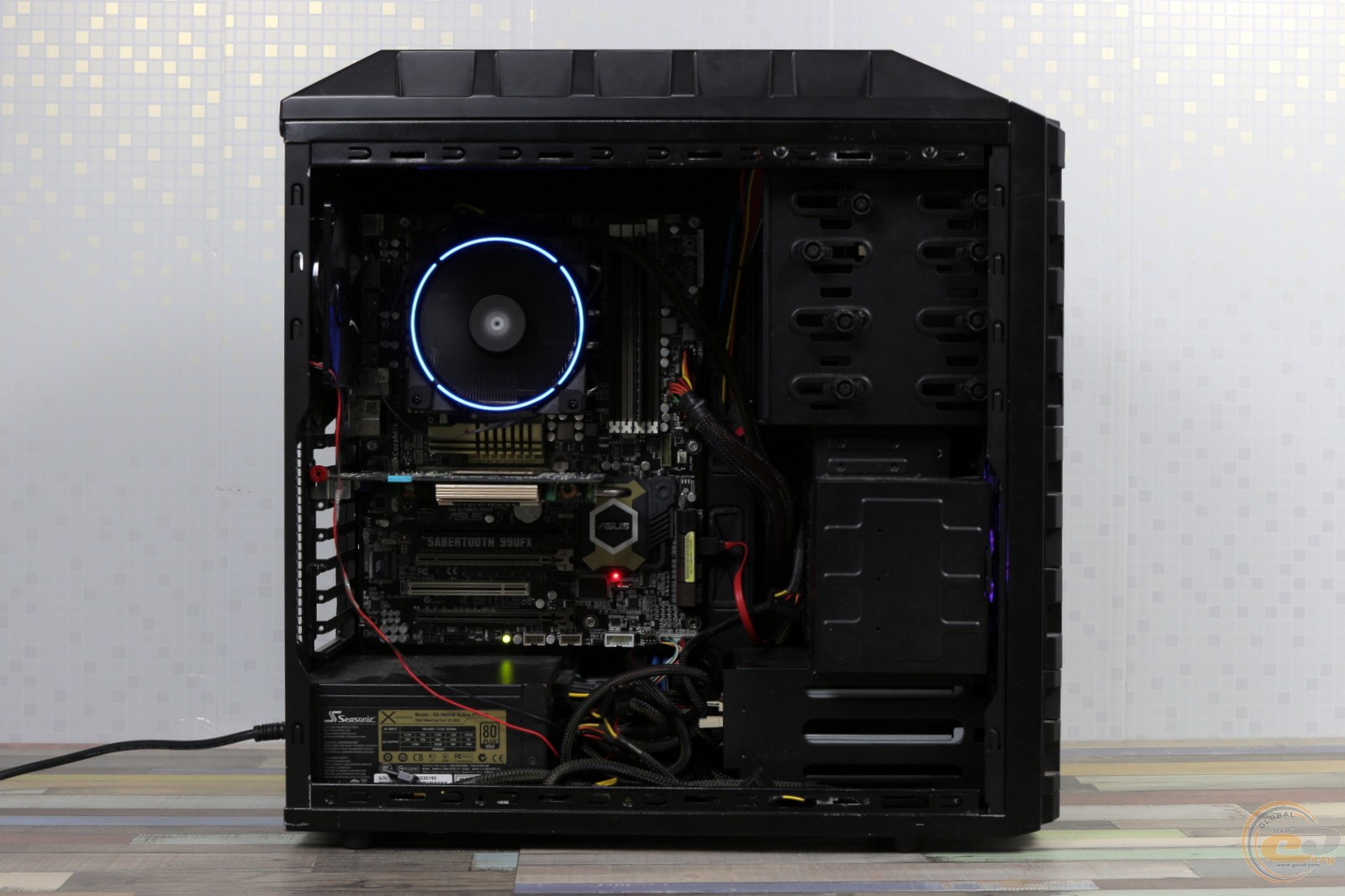

Строгий внешний вид Vinga CL3006 отлично дополнит корпуса и материнские платы, выполненные в аналогичном цвете.

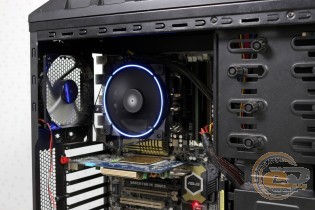

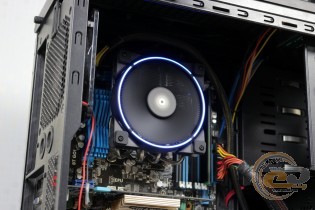

Свет от вертушки имеет приятный успокаивающий голубоватый оттенок. Возможно, хотелось бы синхронизировать его со свечением материнской платы, но это обязательно отразилось бы на ценнике.

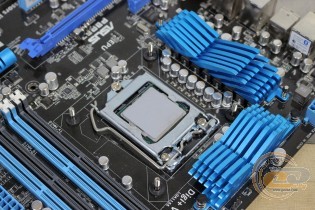

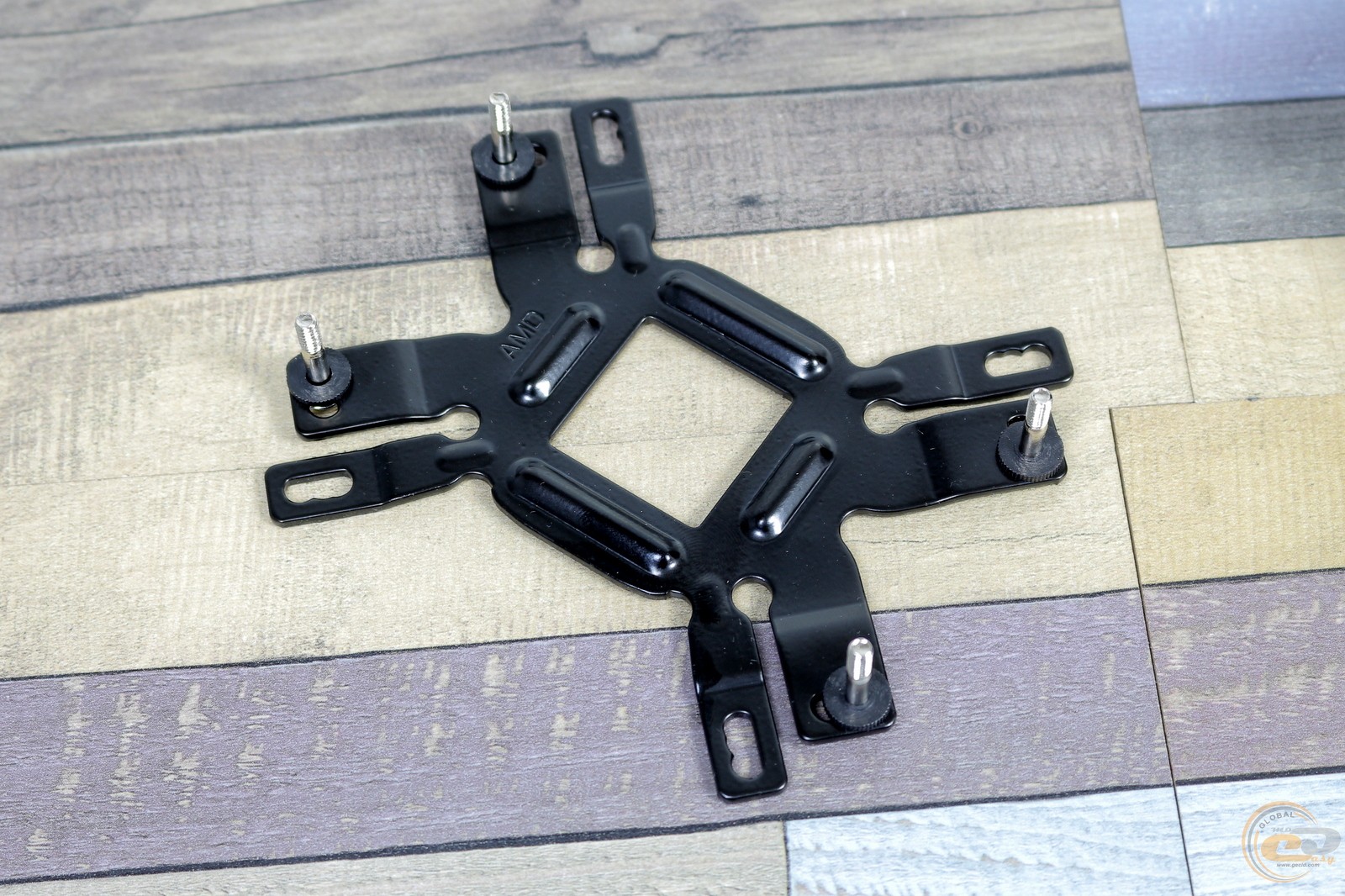

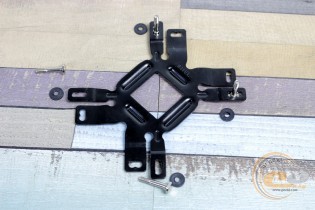

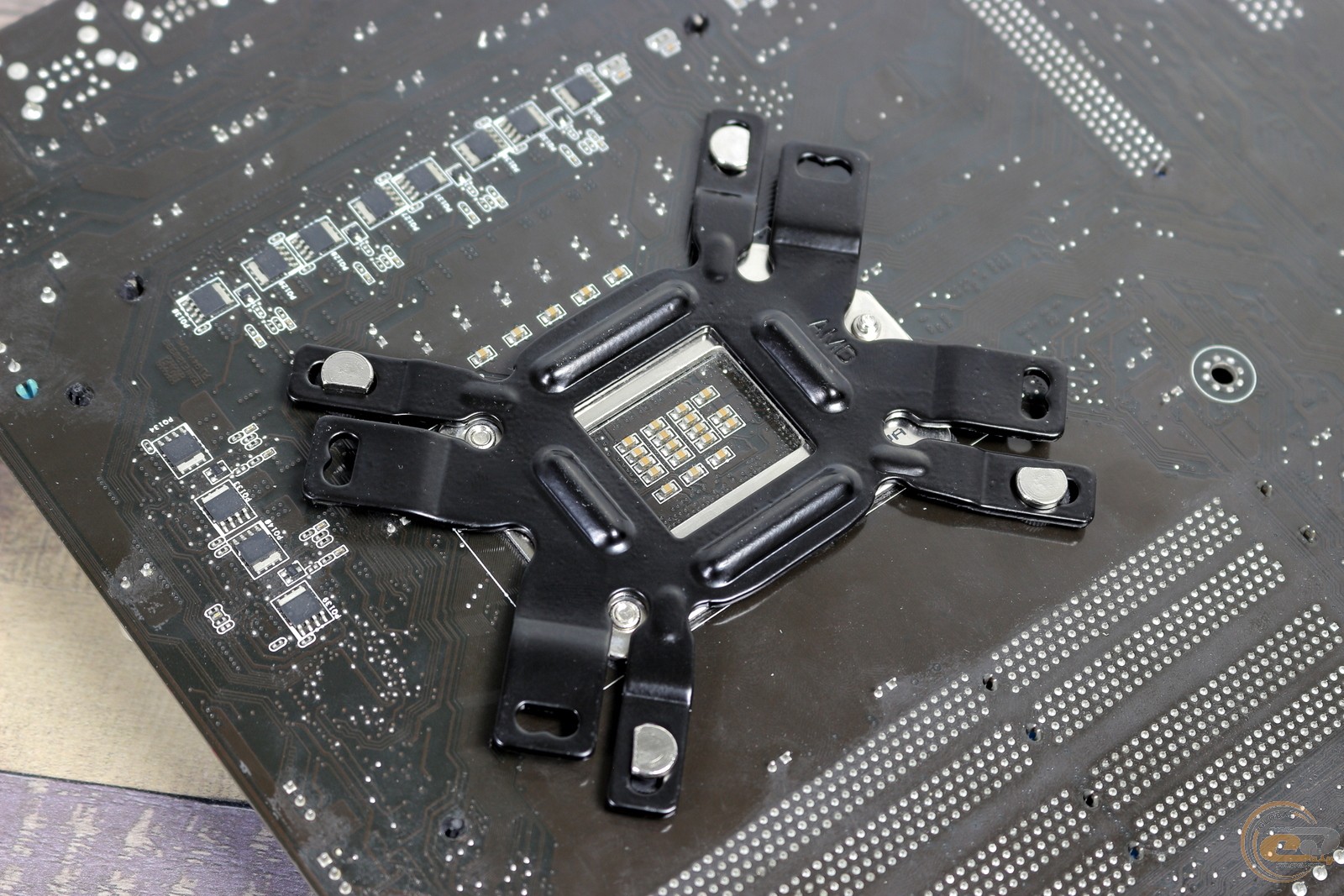

На платформах Intel используются другие отверстия усилительной пластины.

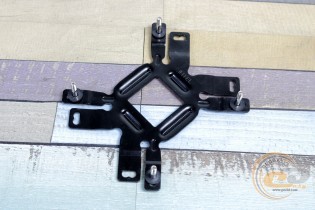

Да и сама она устанавливается обратной стороной. А вот прокладки и винты применяются все те же.

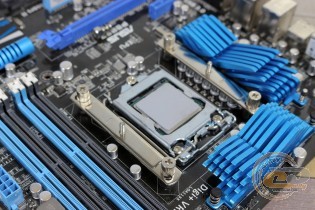

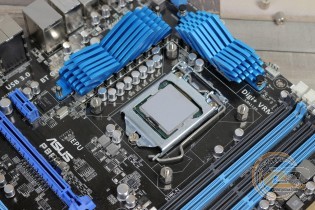

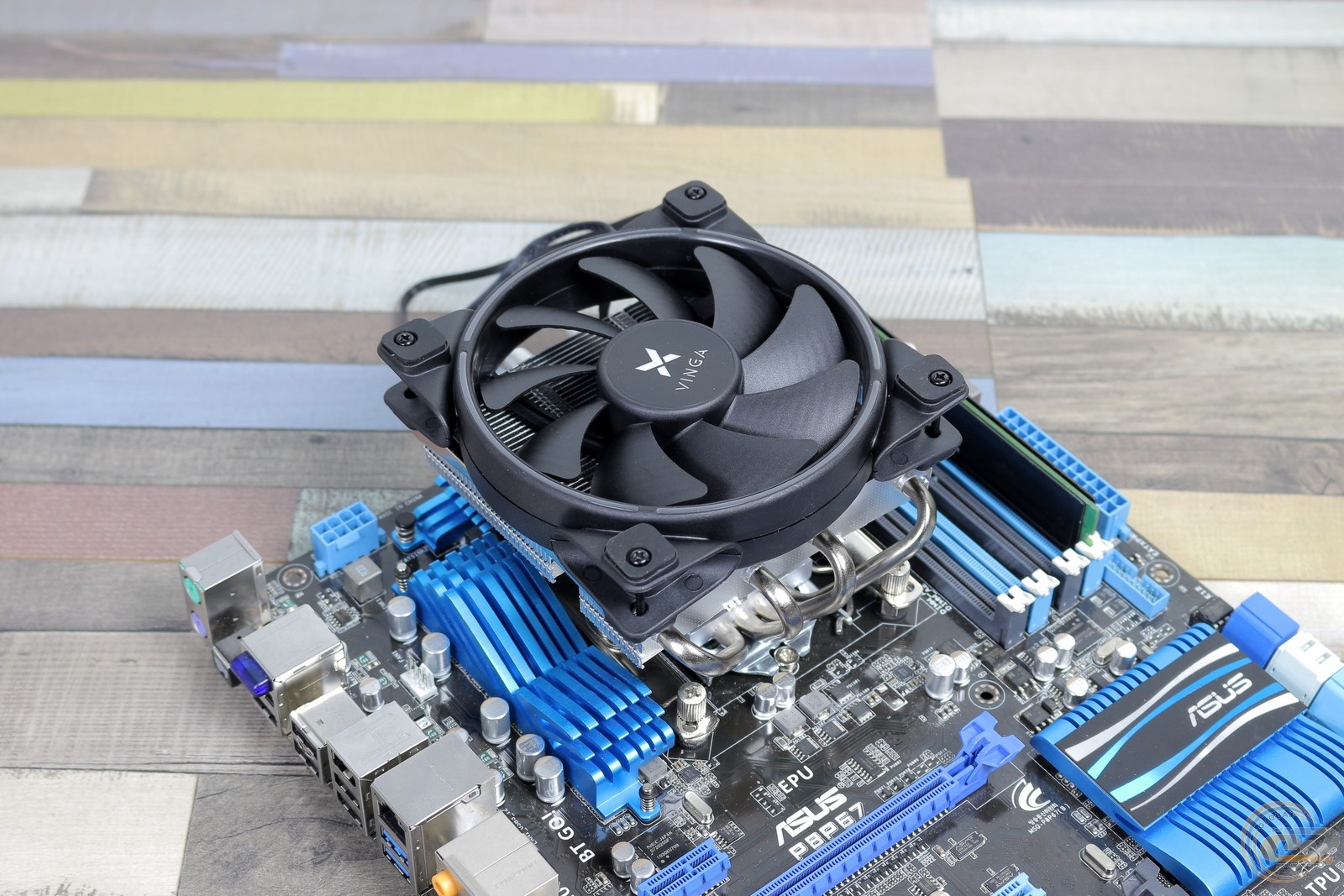

С лицевой стороны устанавливаем шпильки, закручивая их ключом. А еще выше фиксируем две металлические пластины, к которым и будет крепиться кулер. Обратите внимание, что установить их можно по-разному: в горизонтальной или вертикальной ориентации, что напрямую влияет на совместимость с близлежащими компонентами.

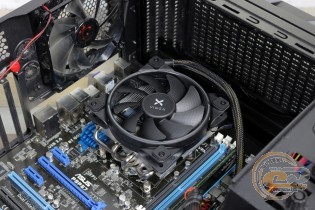

Так, в нашем случае в жертву была принесена возможность устанавливать высокие модули ОЗУ в первый DIMM-слот – явной помехой будет вертушка и ее крепление.

Также и здесь возможны случаи несовместимости с габаритными радиаторами узла питания, когда придется прибегнуть к демонтажу последних. По крайней мере так было в случае с верхним охладителем платы MSI B350I Pro AC, который оказался уж чересчур высоким.

Тестирование

Для тестирования процессорной системы охлаждения Vinga CL3006 использовалось следующее оборудование:

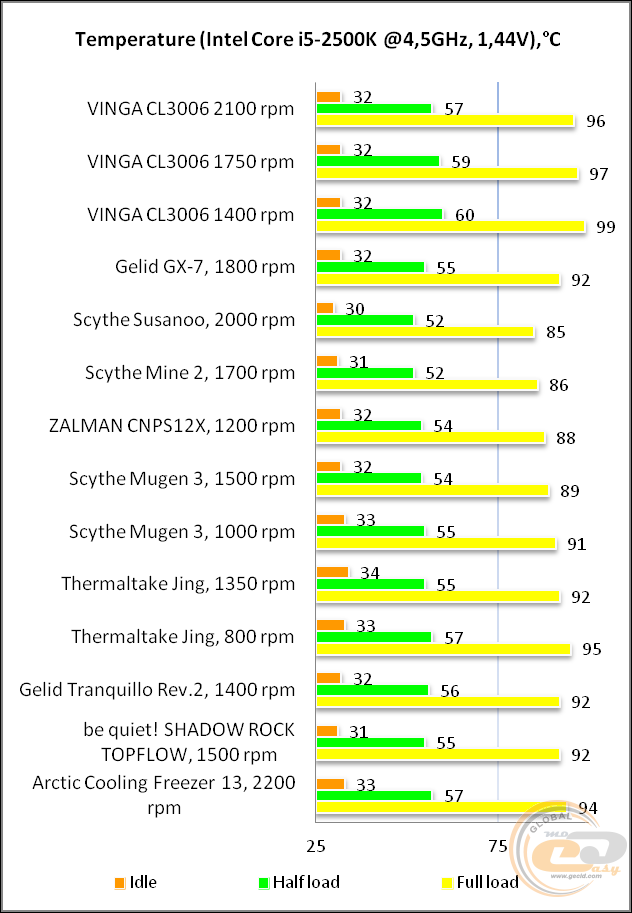

Производительности Vinga CL3006 впритык, но все же хватает для отвода тепла от разогнанного до 4,5 ГГц Intel Core i5-2500K. Сравнительно компактная конструкция дает о себе знать, и даже высокая частота вращения вентилятора в 2100 об/мин позволяет отыграть лишь пару-тройку градусов. Но в целом новинку можно использовать на процессорах с разгонным потенциалом. Вот только раскрыть его полностью не получится, тем более внутри компактного корпуса.

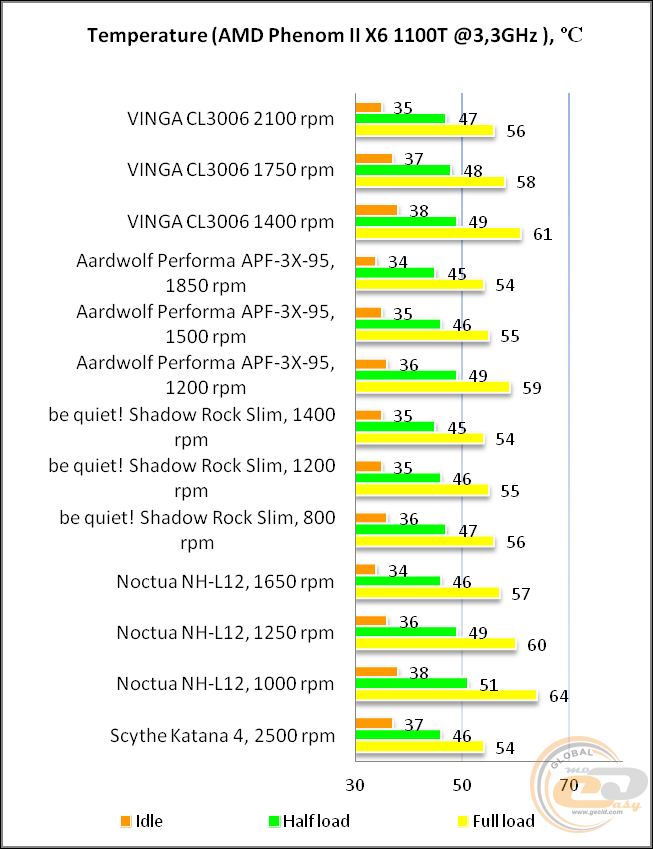

А вот горячий норов 125-ваттного AMD Phenom II X6 1100T вынудил нас обойтись без разгона. Полученные температурные показатели несколько выше компактных «башен», но главное – эффективности новинки даже при минимальной частоте вращения более чем достаточно для выполнения своего задания.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

И что самое приятное, при около 1400 об/мин вертушка работает почти бесшумно, позволяя наслаждаться гулом пролетающего мимо комара. А вот при частоте 2000 об/мин и выше все уже не так радужно. Да и в условиях стесненного пространства шум будет весьма ощутим.

Итоги

Часто продукция Vinga завоевывает не столько сердца, сколько кошельки своих покупателей. Что-то подобное имеем и в случае с процессорным охладителем Vinga CL3006. По своей сути – это привычный slim-кулер для относительно компактных систем. Приятные особенности в виде никелированных тепловых трубок с декоративными колпачками и вертушки на гидравлическом подшипнике здесь сочетаются с не самым эффективным алюминиевым основанием с посредственной полировкой.

На практике тандем из радиатора с четырьмя тепловыми трубками и 120-мм вентилятора позволяет наслаждаться тишиной при использовании весьма прожорливых процессоров либо побаловаться с разгоном, но уже без комфортного акустического фона и с не столь высокими показателями, как это было бы в случае с башенными решениями. Плата за компактность, ничего не поделаешь.

Беря во внимание все вышеперечисленное в паре с оригинальным форм-фактором, при цене $31 Vinga CL3006 выглядит лакомым кусочком. Естественно, всегда найдутся более производительные решения, но и стоят они дороже. Поэтому при сборке компактной системы протестированный кулер высотой 74 мм имеет все шансы на успех. Но стоит обратить внимание на радиаторы блока VRM материнской платы: из-за слишком больших их размеров или экстравагантной формы могут возникнуть проблемы с совместимостью. Поэтому иногда следует искать плату поскромнее.

Достоинства:

• хорошая эффективность в своем классе;
• совместимость с мейнстрим-платформами AMD и Intel более чем десятилетней давности;
• использование ШИМ-регулируемого 120-мм вентилятора с оптимизированными лопастями, антивибрационными прокладками и LED-подсветкой;
• применение в основе вертушки гидравлического подшипника;
• хорошая совместимость с модулями ОЗУ (платформа AMD);
• малая высота конструкции (74 мм);
• относительная простота установки.

Особенности:

• частичное перекрытие первого DIMM-слота на платформе Intel;
• возможный конфликт с габаритными околопроцессорными радиаторами.
