Обзор и тестирование материнской платы ASUS B150M PRO GAMING

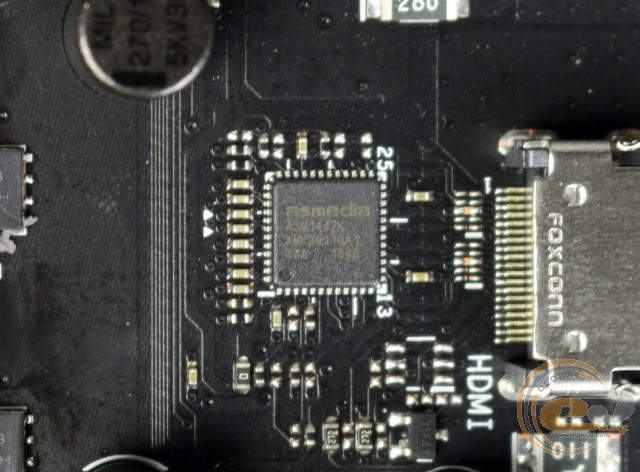

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении видеовыход HDMI, обслуживание которого осуществляется силами микросхемы ASMedia ASM1442K.

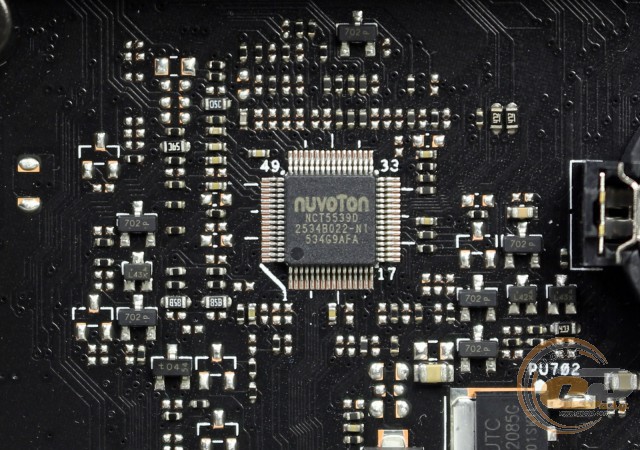

Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая управляет работой системного вентилятора, портами COM и PS/2, а также обеспечивает мониторинг.

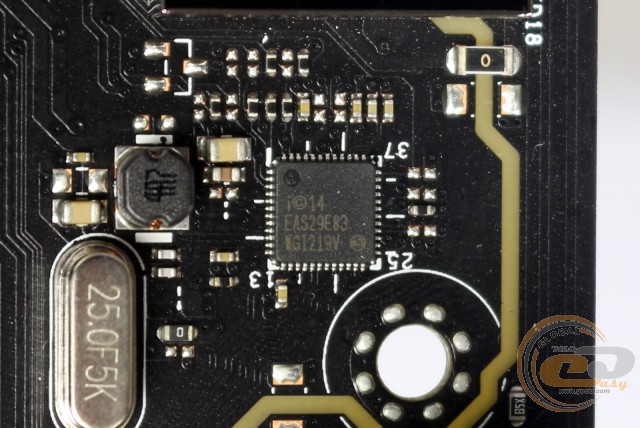

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V, защищенный от коротких замыканий и статического напряжения при помощи технологии LANGuard.

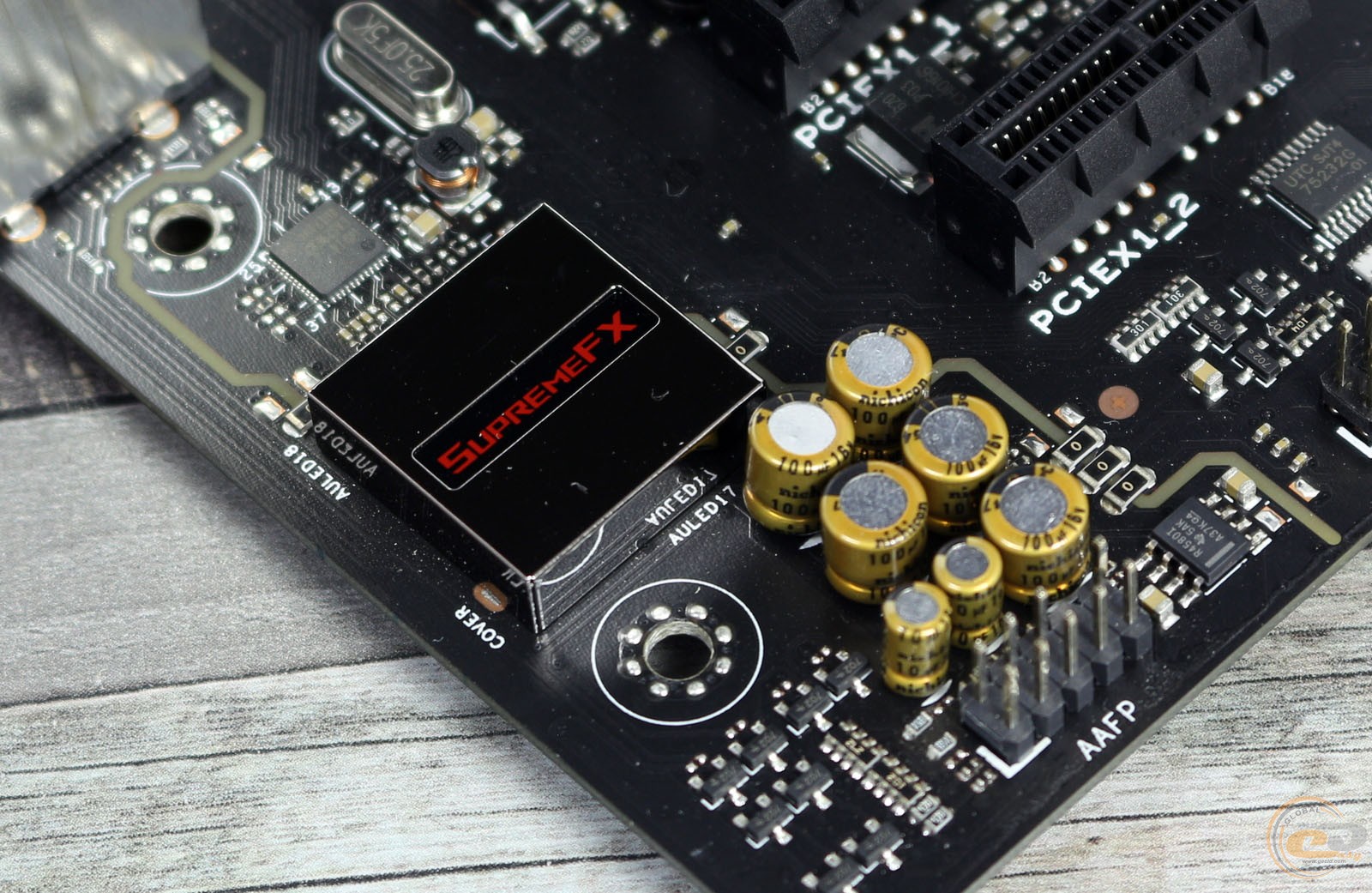

8-канальная звуковая подсистема рассматриваемой материнской платы основана на дизайне SupremeFX. В ее обвязке используется аудиоусилитель TI R4580I с поддержкой наушников с импедансом до 300 Ом и высококачественные аудиоконденсаторы компании Nichicon. Сам же кодек защищен от электромагнитных наводок специальным кожухом.

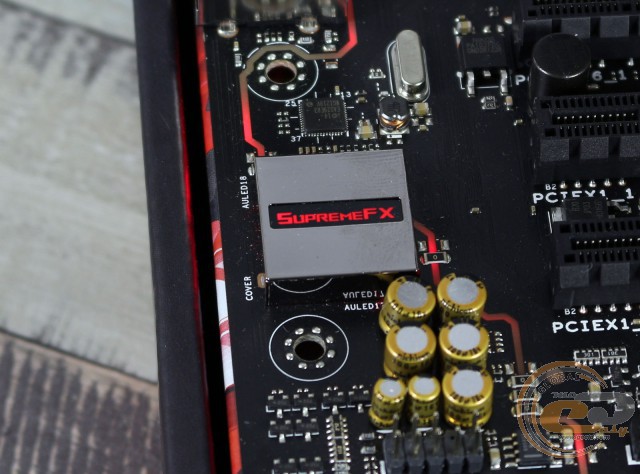

Обладатели же системных блоков с прозрачной боковой панелью по достоинству оценят наличие LED-подсветки красного цвета, которая может работать в двух режимах: «Пульсация» и «Постоянное свечение».

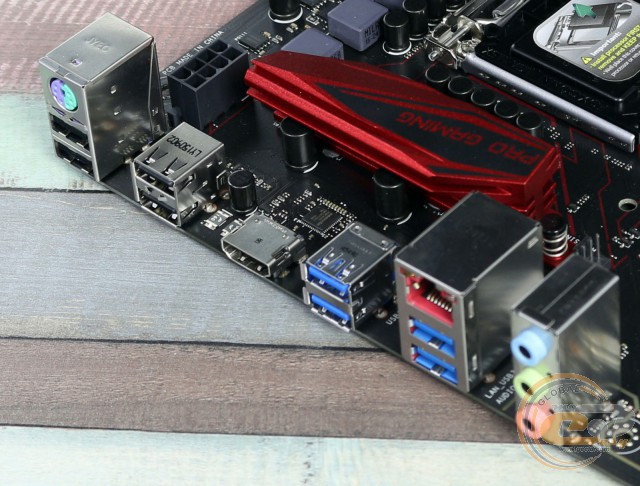

Интерфейсная панель включает в себя следующие порты:

• 1 x PS/2 Combo;
• 1 x RJ45;
• 4 x USB 3.0;
• 4 x USB 2.0;
• 1 x HDMI;
• 3 x аудиопорта.

Данную конфигурацию можно охарактеризовать как хорошую благодаря наличию большого количества портов USB, поддержке периферии PS/2, а также возможности вынести на заднюю панель корпуса порт COM при помощи соответствующей колодки на печатной плате. С другой стороны, некоторых пользователей может разочаровать неудобное подключение многоканальной акустики. В таком случае можно либо использовать порт HDMI, либо задействовать внутренние аудиоинтерфейсы, либо обратить внимание на модель ASUS B150 PRO GAMING.

У ASUS B150M PRO GAMING имеются вполне стандартные для microATX-моделей возможности по организации охлаждения внутри системного корпуса. В наличии два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как второй предназначен для системной вертушки.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

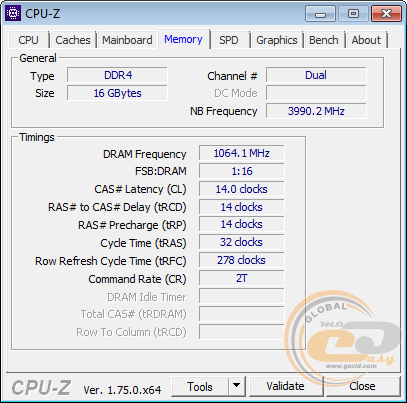

Возможности разгона процессора на момент тестирования на данной материнской плате отсутствовали. Максимальная частота оперативной памяти достигла 2128 МГц.

Тестирование

Для проверки возможностей ASUS B150M PRO GAMING использовалось следующее оборудование:

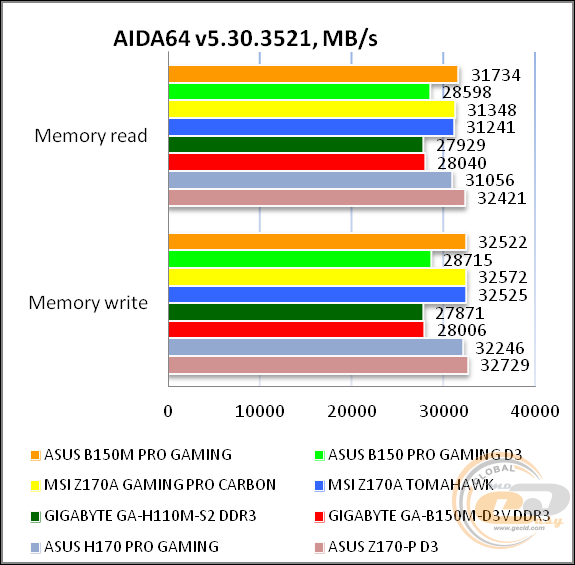

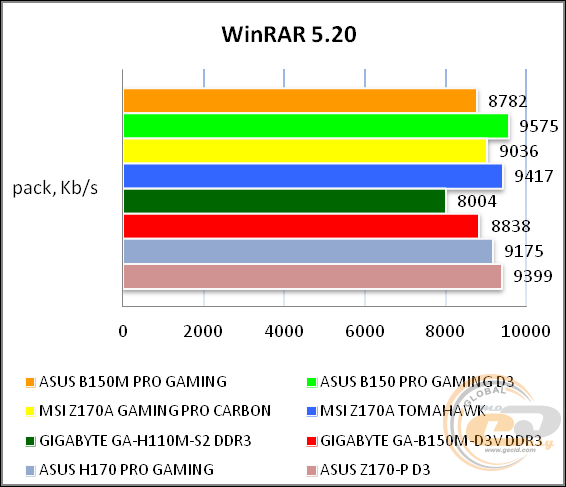

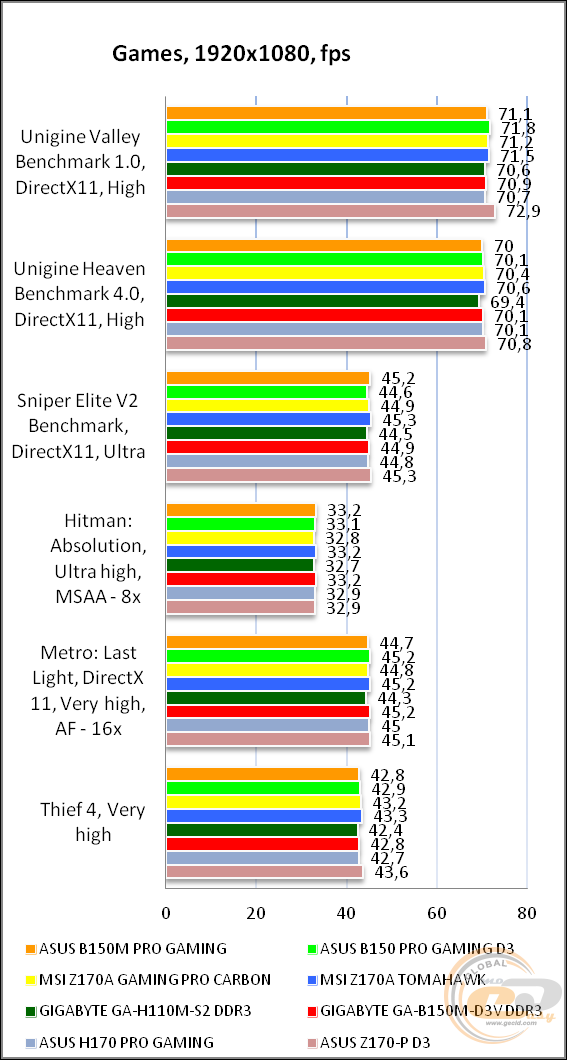

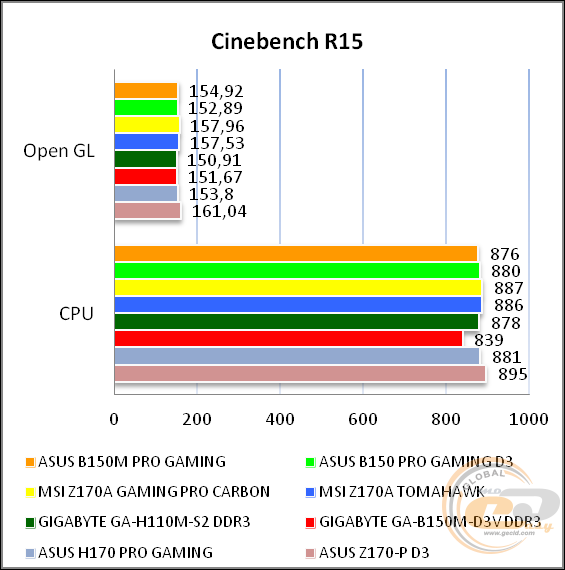

Результаты тестов

Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе дизайна SupremeFX

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Если продолжить начатое сравнение с ATX-версией ASUS B150 PRO GAMING, то объективная программа смогла уловить незначительное преимущество ATX-версии. Однако в условиях реальной эксплуатации пользователи не заметят какой-либо разницы. Да и продемонстрированные результаты говорят о хорошем качестве звучания, но при желании можно установить дискретную аудиокарту.

Выводы

Давайте подведем итоги обзора и тестирования материнской платы ASUS B150M PRO GAMING. Учитывая стоимость на уровне $110, она является весьма интересной и выгодной покупкой для сборки игровой системы с одной видеокартой благодаря отличной звуковой подсистеме с дизайном SupremeFX, сетевому контроллеру от Intel, стильному дизайну, качественной элементной базе, а также хорошим возможностям по организации дисковой подсистемы. Если же вам нужно большее количество слотов для подключения карт расширения и более разнообразный набор внешних интерфейсов (включая порты USB 3.1), тогда обратите внимание на ATX-модель ASUS B150 PRO GAMING. Но она уже обойдется ориентировочно на $40 дороже.

Некоторым пользователям будет не хватать возможностей разгона процессора и памяти, которые имеются у моделей с чипсетом Intel Z170. Например, подобной функциональностью наделена плата ASUS Z170M-E D3, которая также выполнена в формате microATX, но обойдется уже на $20 дороже. При этом вы не получите такую качественную звуковую подсистему и сетевой контроллер высокого уровня от Intel, что немаловажно для игрового ПК.

В итоге решение компании ASUS по выпуску игровых материнских плат на Intel B150 выглядит не только вполне оправданно, но и очень заманчиво для покупателя, принимая во внимание их грамотное ценовое позиционирование и хорошие функциональные возможности.

Достоинства:

• надежная цифровая подсистема питания DIGI+ VRM;
• интересный и стильный дизайн;
• LED-подсветка;
• поддержка большого количества портов USB;
• качественная звуковая подсистема с дизайном SupremeFX;
• наличие гигабитного контроллера компании Intel;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий;
• подарок для любителей игры World of Warships.

Ограничения:

• неудобное подключение многоканальной акустики;
• отсутствие крепежных отверстий по правому краю;
• отсутствие возможности разгона.
