Обзор и тестирование материнской платы ASUS H110I-PLUS D3
13-12-2015

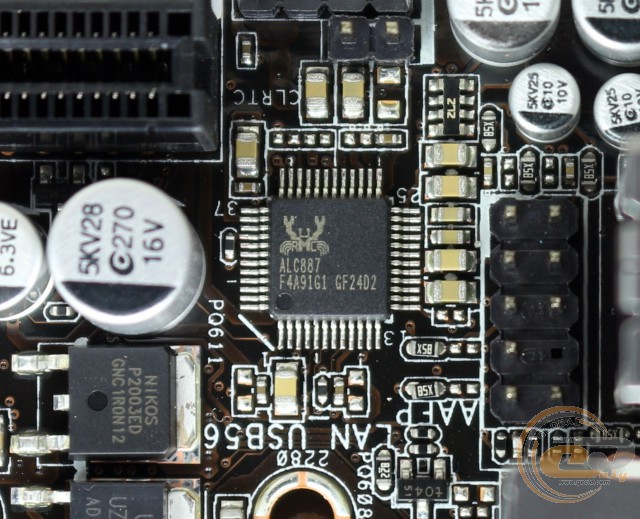

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

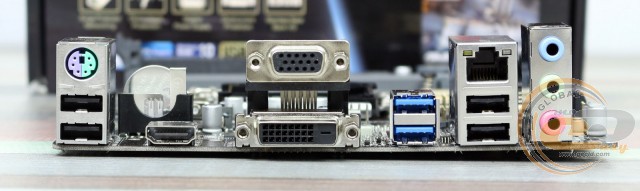

Интерфейсная панель модели ASUS H110I-PLUS D3 включает в себя следующие порты:
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x HDMI;
- 1 x PS/2 Combo;
- 1 x RJ45;
- 2 x USB 3.0;
- 4 x USB 2.0;
- 3 x аудиопорта.
Подобную компоновку можно охарактеризовать как вполне достойную для недорогой материнской платы, так как она предлагает три видеовыхода (включая современный HDMI) и достаточное количество портов USB. Однако некоторых пользователей может разочаровать неудобное подключение многоканальной акустики, хотя для этого можно воспользоваться портом HDMI.

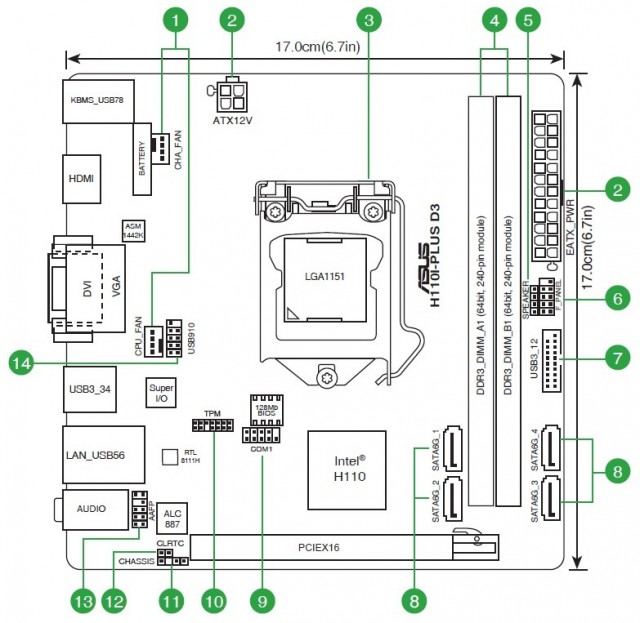

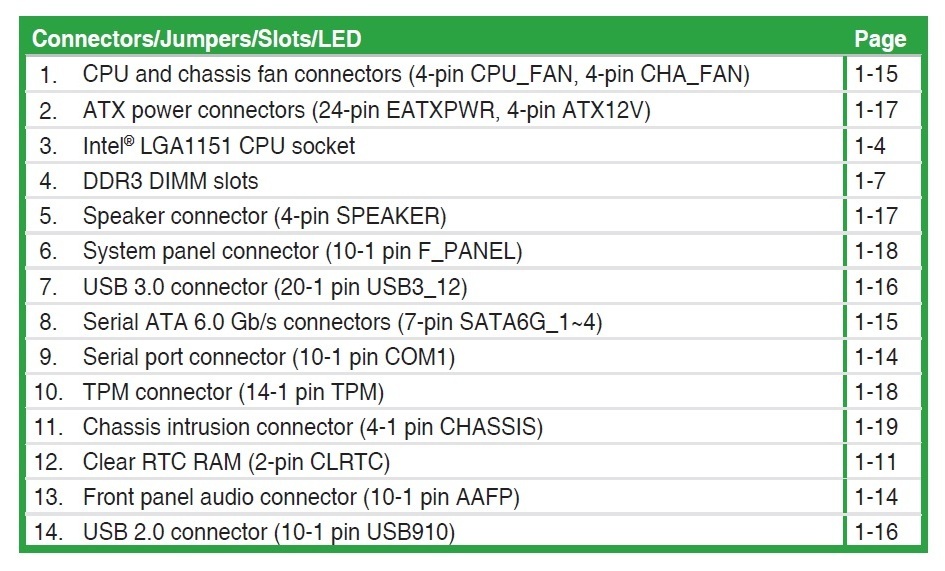

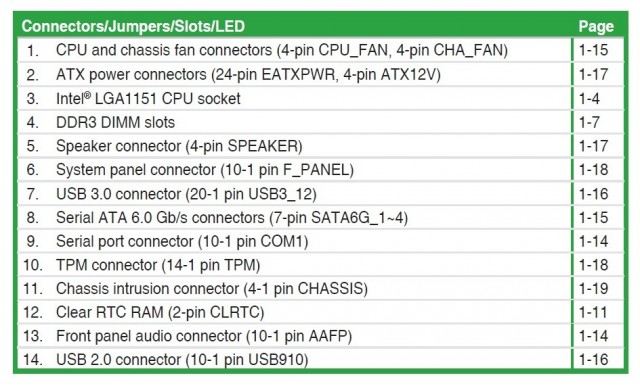

У ASUS H110I-PLUS D3 имеются два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, а второй можно использовать в качестве системной вертушки.
UEFI BIOS
Тестируемая новинка оснащена современным предзагрузчиком на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

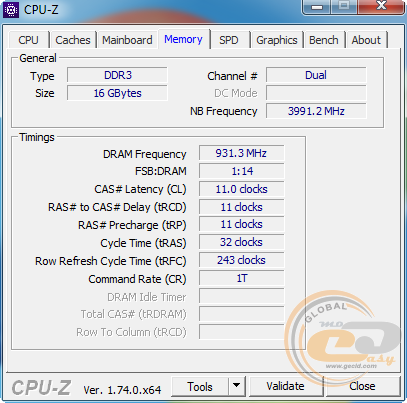

Возможность разгона процессора на данной материнской плате отсутствует, а тестовые модули оперативной памяти удалось запустить на частоте DDR3-1866 МГц, хотя максимальная скорость заявлена на уровне DDR3-1600 МГц.
Тестирование
Для проверки возможностей материнской платы ASUS H110I-PLUS D3 использовалось следующее оборудование:
Процессор |
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ) |
Кулер |
Scythe Kama Angle Rev.B |
Оперативная память |
2 x DDR3-2400 8 ГБ G.Skill RipjawsX F3-2400C11D-6GXM |
Видеокарта |
MSI R9 285 GAMING 2G (2 ГБ GDDR5) |
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

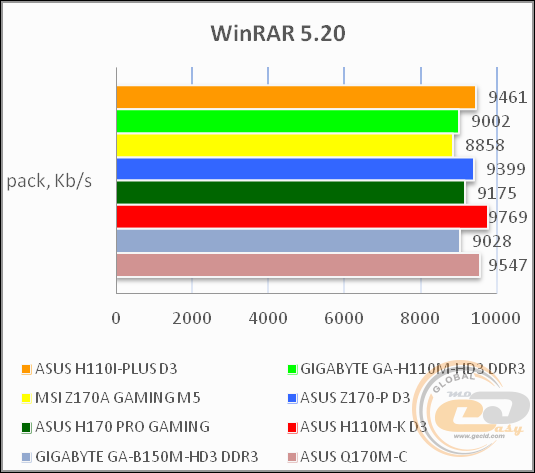

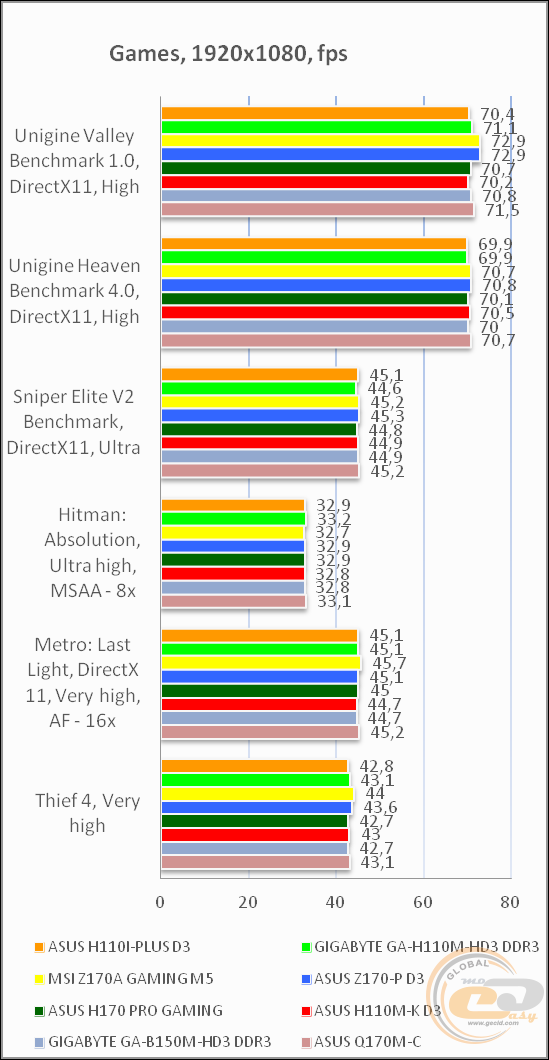

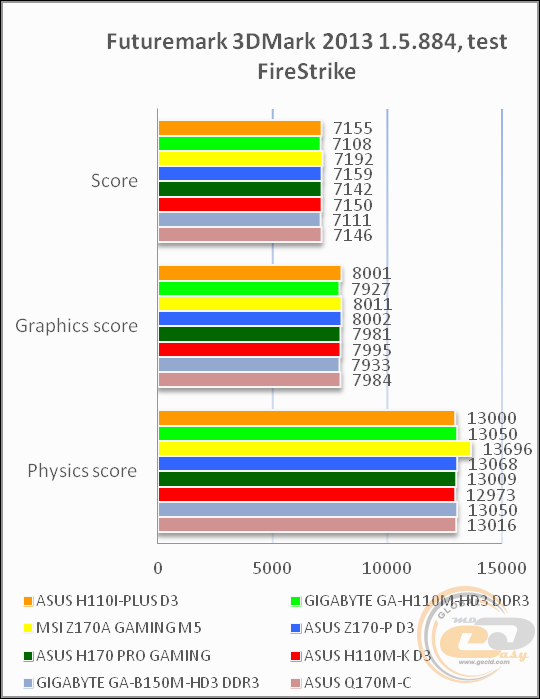

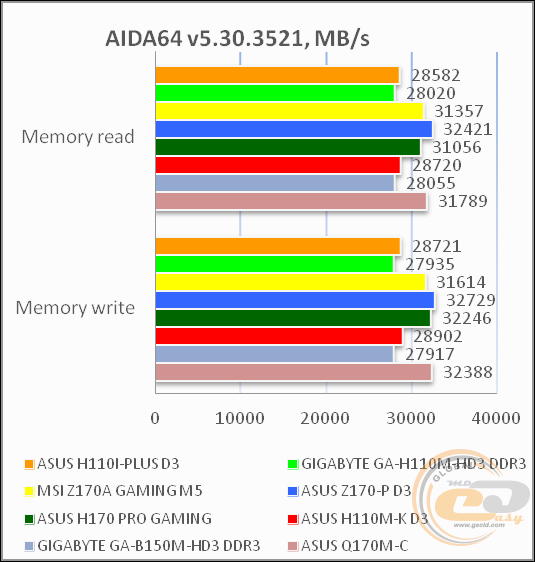

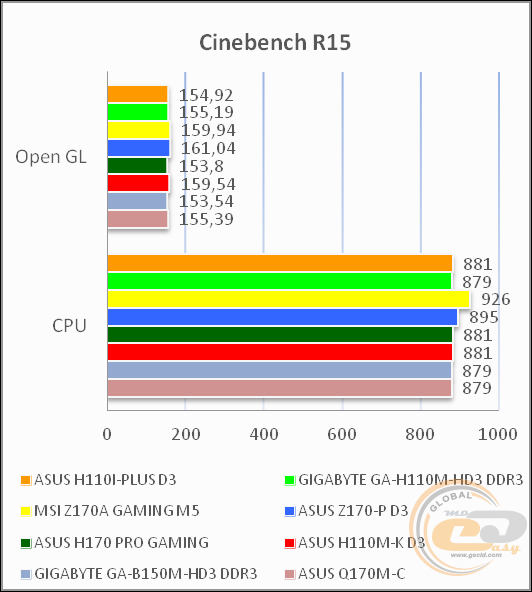

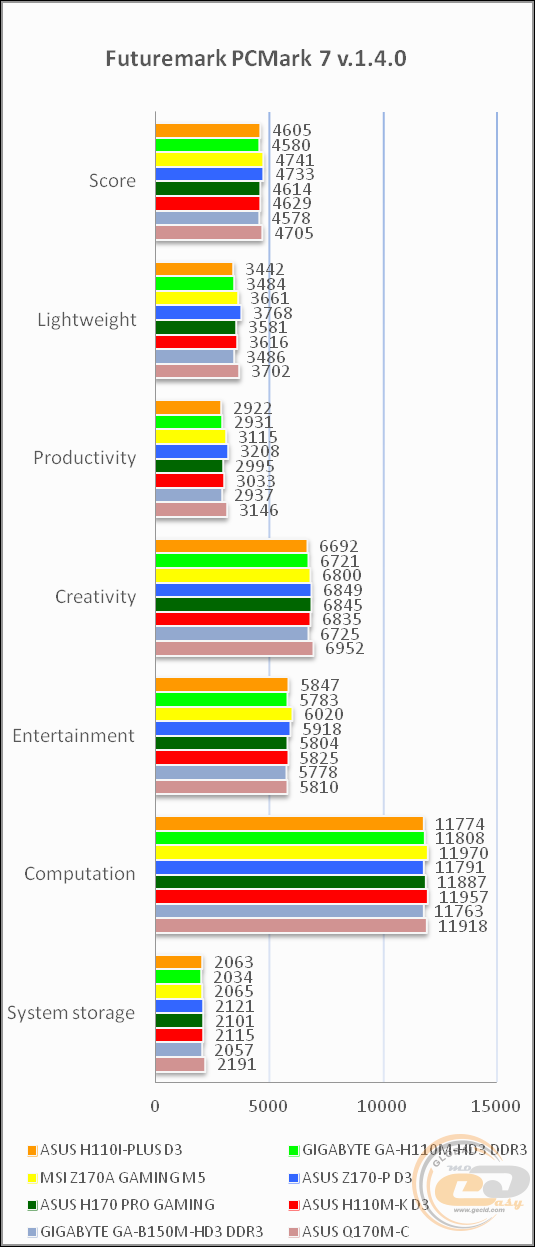

Результаты тестов
Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC887
Отчет о тестировании в RightMark Audio Analyzer
16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.05, -0.01 |
Отлично |
Уровень шума, дБ (А) |
-85.5 |
Хорошо |
Динамический диапазон, дБ (А) |
85.4 |
Хорошо |
Гармонические искажения, % |
0.0044 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-76.7 |
Средне |
Интермодуляционные искажения + шум, % |
0.017 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-85.8 |
Отлично |
Интермодуляции на 10 кГц, % |
0.017 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.05, -0.04 |
Отлично |
Уровень шума, дБ (А) |
-91.8 |
Очень хорошо |
Динамический диапазон, дБ (А) |
91.4 |
Очень хорошо |
Гармонические искажения, % |
0.0038 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-79.5 |
Средне |
Интермодуляционные искажения + шум, % |
0.011 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-86.0 |
Отлично |
Интермодуляции на 10 кГц, % |
0.0099 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Аудиоподсистема на основе предустановленного кодека Realtek ALC887 демонстрирует очень хорошее качество звучания, которого будет более чем достаточно для повседневного использования.
Выводы
По итогам нашего знакомства с материнской платой ASUS H110I-PLUS D3 можно сделать вполне однозначный вывод, что компании ASUS удалось создать качественный и довольно функциональный продукт для сборки недорогой компактной системы.
К основным преимуществам новинки также можно отнести хорошую конфигурацию интерфейсной панели, которая включает в себя видеовыход HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD), грамотную компоновку набортных элементов и возможность сэкономить на памяти DDR4 благодаря поддержке стандартов DDR3 и DDR3L.
Среди особенностей ASUS H110I-PLUS D3 стоит выделить лишь неудобное подключение многоканальной акустики. В итоге новинка может быть смело рекомендована к покупке для сборки компактной мультимедийной или даже игровой системы с одной видеокартой.
Достоинства:
- 6-фазная цифровая подсистема питания DIGI+ VRM;
- поддержка DDR3-памяти;
- хороший набор портов на интерфейсной панели;
- поддержка ряда полезных фирменных технологий и утилит;
- доступная стоимость;
- подарок для любителей игры World of Warships.
Особенности:
- неудобное подключение многоканальной акустики.
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
