Обзор и тестирование материнской платы ASUS H81T
25-03-2014
UEFI BIOS

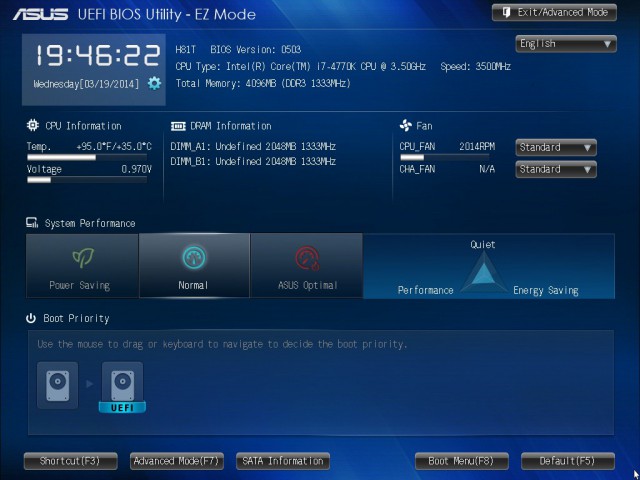

Материнская плата ASUS H81T использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. На главном экране UEFI BIOS отображается мониторинг температур и напряжений на линиях блока питания и процессора. Также в этом разделе можно посмотреть версию BIOS, модель процессора и объем установленной оперативной памяти.

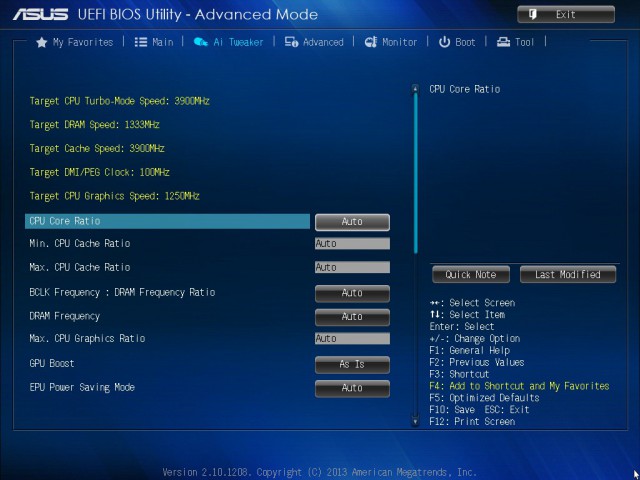

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

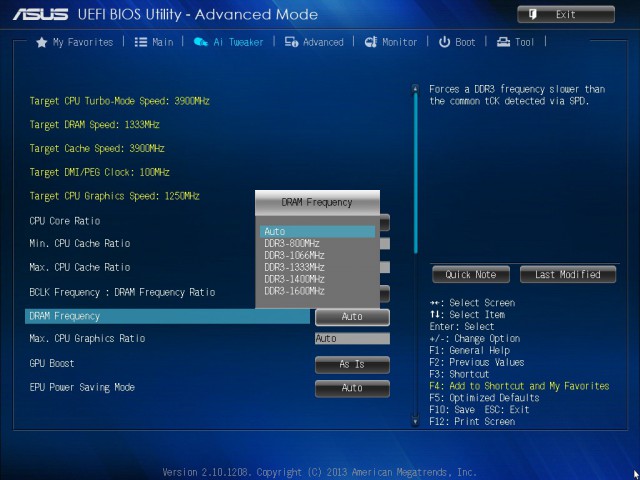

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 1600 МГц.

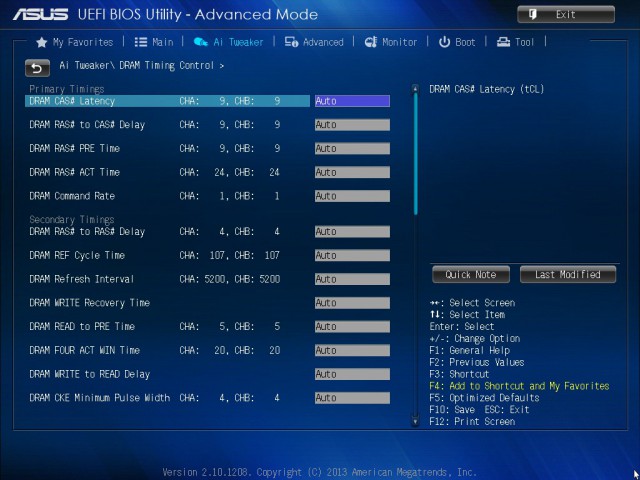

Также при необходимости можно получить доступ к регулировкам задержек памяти.

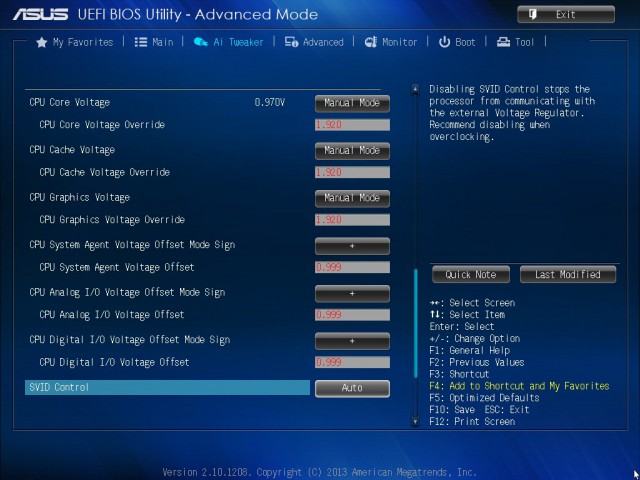

В отдельном подразделе сгруппированы настройки напряжения на ключевых компонентах системы.
Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:
Параметр |
Название меню |
Диапазон |
Шаг |
Частота оперативной памяти |
Memory Frequency |
1600, 1400, 1333, 1066, 800 |
|
Тайминги оперативной памяти |
DRAM Timing |
CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency |
|
|
Min. CPU Cache Ratio |
8 – MAX |
1 |
|
Max CPU Cache Ratio |
8 – MAX |
1 |
|
Max GPU Graphics Ratio |
8 – MAX |
1 |
|
Long Duration Package Power Limit |
1 – 4096 |
1 |
|
Package Power Time Window |
1 - 127 |
1 |
|
Short Duration Package Power Limit |
1 - 4096 |
1 |
|
CPU Integrated VR Current Limit |
0,125 – 1023,875 |
0,125 |
|
Power Fast Ramp Response |
0,00 – 1,50 |
0,001 |
|
Power Saving Level 1 Threshold |
0 – 80 |
1 |
|
Power Saving Level 2 Threshold |
0 – 50 |
1 |
|
Power Saving Level 3 Threshold |
0 – 30 |
1 |
|
CPU Cache Voltage Override |
0,001 – 1,920 |
0,001 |
|
CPU Core Voltage Override |
0,001 – 1,920 |
0,001 |
Допустимое отклонение от установленного напряжения на системном агенте |
CPU System Agent Voltage Offset |
0,001 – 0,999 |
0,001 |
|
CPU Analog I/O Voltage Offset |
0,001 – 0,999 |
0,001 |
|
CPU Digital I/O Voltage Offset |
0,001 – 0,999 |
0,001 |
Входное напряжение на процессоре |
CPU Input Voltage |
0,800 – 3,040 |
0,010 |
Напряжение на модулях оперативной памяти |
DRAM Voltage |
1,18500 – 1,80000 |
0,005 |
|
DRAM CTRL REF Voltage |
0,39500 – 0,63000 |
0,00500 |
|
DRAM DATA REF Voltage on CHA |
0.39500 – 0,63000 |
0,00500 |
|
DRAM DATA REF Voltage on CHB |
0.39500 – 0,63000 |
0,00500 |

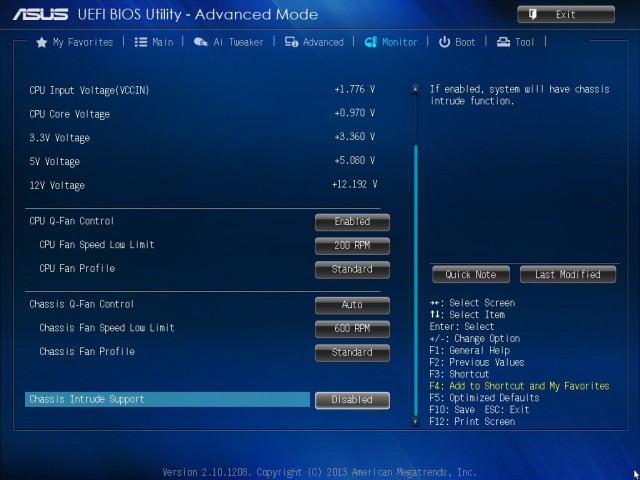

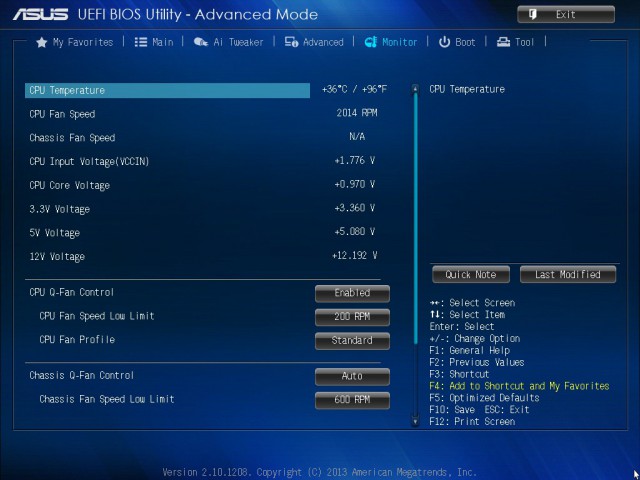

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и за скоростью вращения установленных вентиляторов. Дополнительно в данном разделе можно следить за напряжением на ядре процессора и на линиях питания +12В, +5В и +3,3В.
К сожалению, возможность мониторинга напряжения питания модулей памяти не реализована. Отдельно стоит отметить возможность снятия «скриншотов» в BIOS и поддержку русского языка.
Возможности разгона

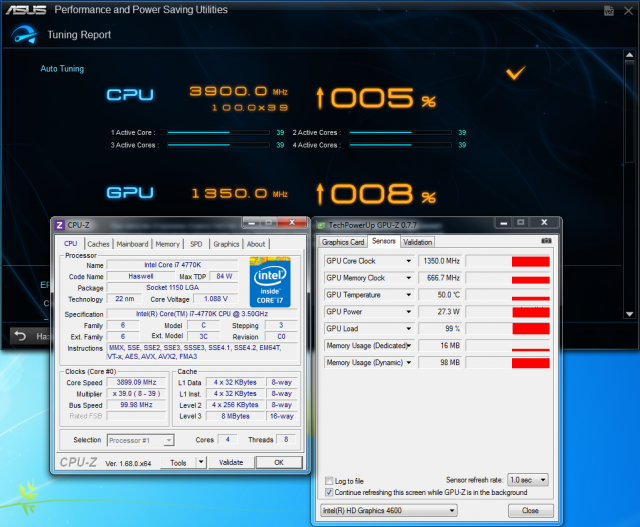

Разгон процессоров на данной плате не поддерживается. Система при попытке произвести автоматический разгон просто установила максимальный Turbo-множитель для процессора Intel Core i7-4770K. Это объясняется целевым предназначением новинки: в компактных корпусах сложно реализовать качественную систему охлаждения для отвода излишков тепла при работе на повышенных частотах, поэтому и функция оверклокинга не реализована.
Тестирование
Для проверки возможностей материнской платы ASUS H81T использовалось следующее оборудование:
Процессор |
Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ) |
|
Кулер |
Scythe Kama Angle Rev.B |
|
Оперативная память |
2x2 ГБ DDR3-1333 TwinMOS 9DECBMIB-TATP |
|
Видеокарта |
Intel HD Graphics 4600 |
|
Устройство видеозахвата |
AVerMedia Live Gamer Portable |
|
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
|
Оптический привод |
ASUS DRW-1814BLT SATA |
|
Блок питания |
Seasonic SSA-1201-19 (19V, 6,32A, 120W max) |
|
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув) |

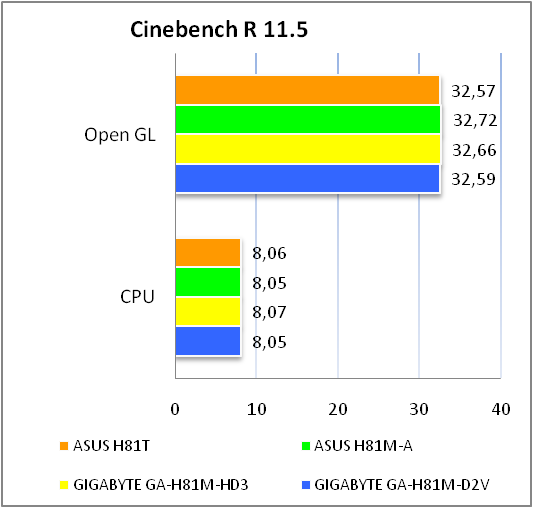

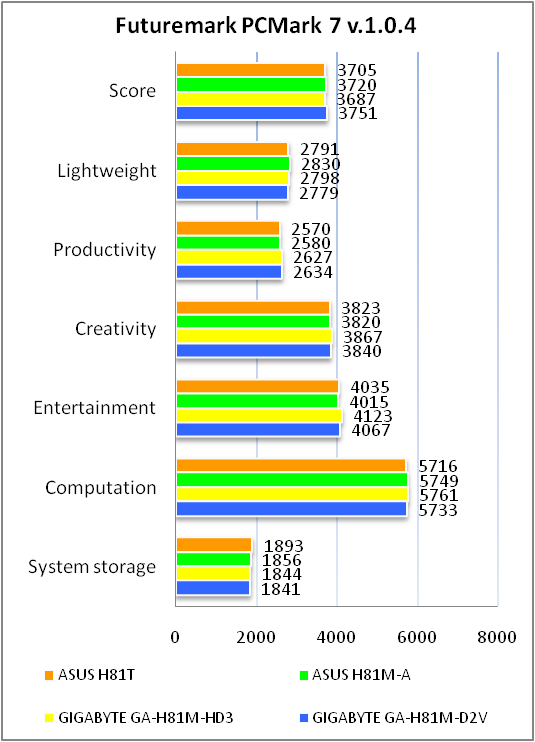

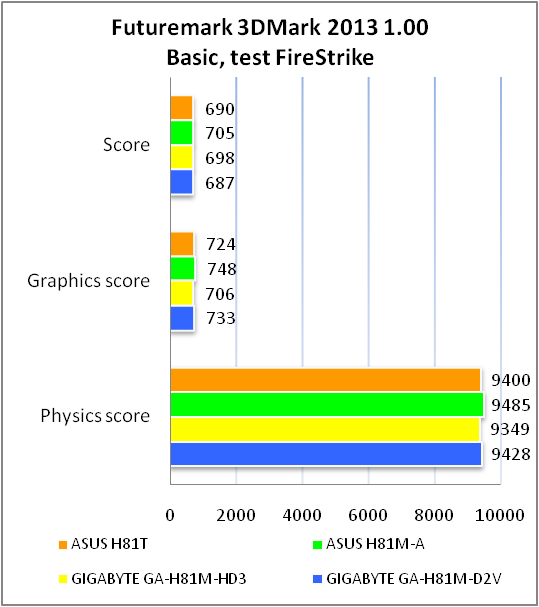

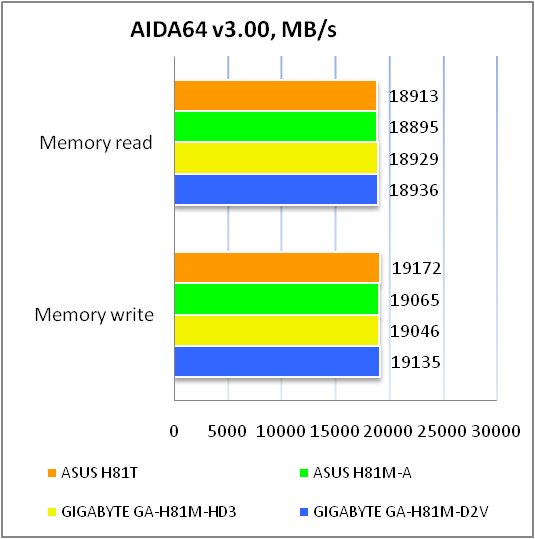

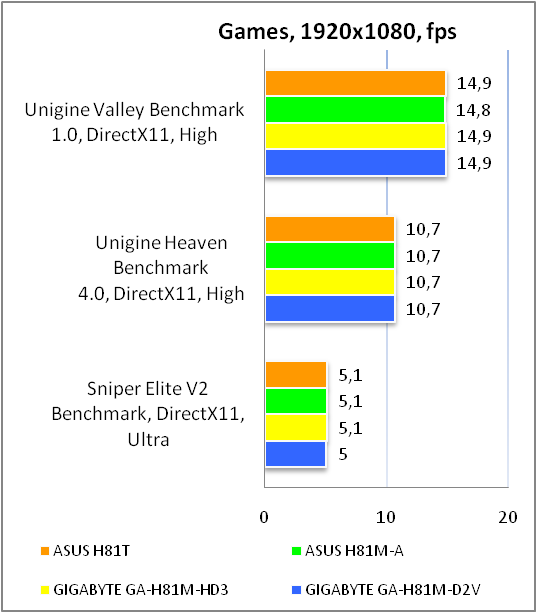

Результаты тестов
Как видим, результаты тестирования ASUS H81T практически не отличаются от таковых для других конкурентных аналогов. Все это говорит нам о подборе хорошей элементной базы, качественном изготовлении новинки и тщательной настройке параметров BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC887
К сожалению, в связи с отсутствием на ASUS H81T линейного аудиовхода, протестировать работу звуковой подсистемы нам не удалось, однако можем отметить, что аудиокодек Realtek ALC887 уже давно хорошо зарекомендовал себя на рынке. Он способен обеспечить достойное качество воспроизведения звука.
Выводы
Вот и подошло к концу наше знакомство с материнской платой ASUS H81T, которая создана в формате Thin Mini-ITX для использования в составе моноблоков и других ультракомпактных десктопных систем. Она является весьма специфической, но вместе с тем интересной моделью.
Среди ключевых ее преимуществ следует выделить поддержку современного чипсета и новых процессоров (Intel Haswell), хорошее оснащение, широкие возможности по подключению самых разнообразных накопителей, поддержку современных портов SATA 6 Гбит/с и USB 3.0, а также хорошую компоновку интерфейсной панели, которая включает в себя видеовыход HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD).
Отдельно отметим весьма продуманную компоновку, а также высокое качество элементной базы и общего исполнения.
Среди особенностей ASUS H81T заслуживают внимания ограниченный максимальный объем оперативной памяти (16 ГБ) и ограничения по подключению внешней акустики.
В итоге материнская плата ASUS H81T является достаточно интересным устройством в своем сегменте, которое порадует покупателя поддержкой необходимых функциональных возможностей.
Достоинства:
- надежная цифровая подсистема питания;
- улучшенная элементная база и поддержка ряда защитных предохранителей;
- поддержка портов USB 3.0, SATA 6 Гбит/с, eSATA и mSATA;
- хорошая компоновка интерфейсной панели;
- поддержка ряда полезных фирменных технологий;
- наличие видеовыхода HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD);
- доступная стоимость.
Особенности:
- два SO-DIMM-слота для установки модулей оперативной памяти.
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям AMD, AVerMedia, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
