Обзор и тестирование материнской платы ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

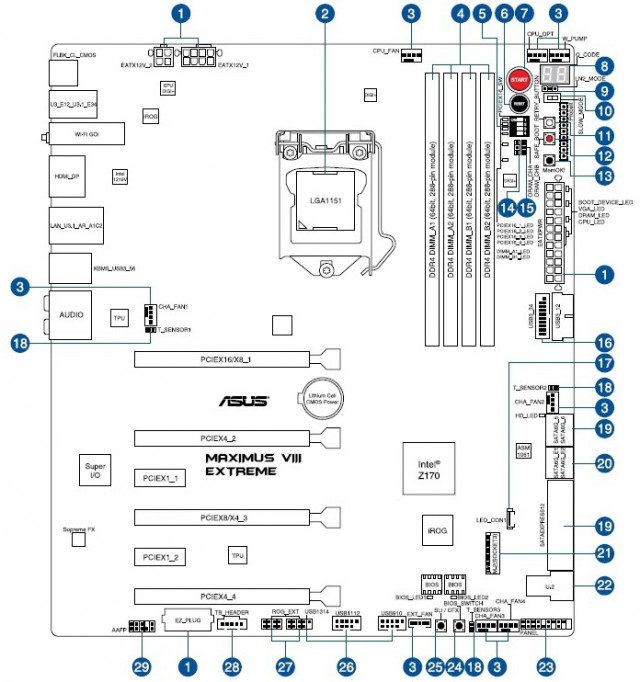

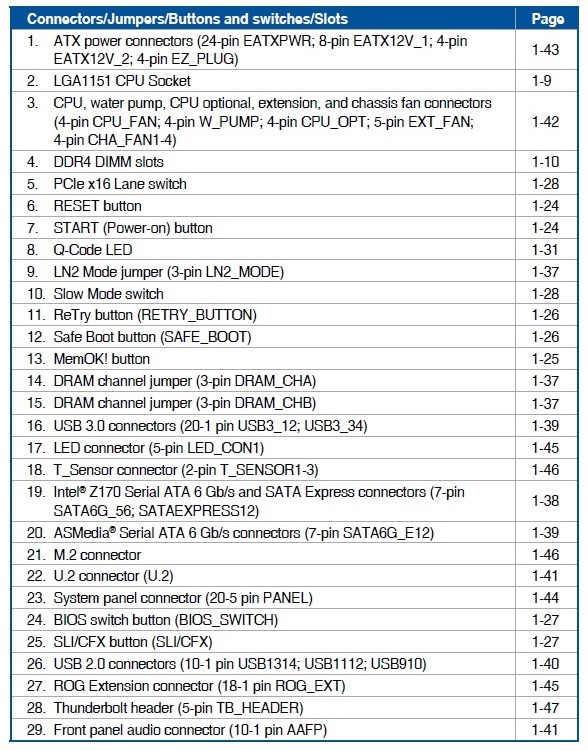

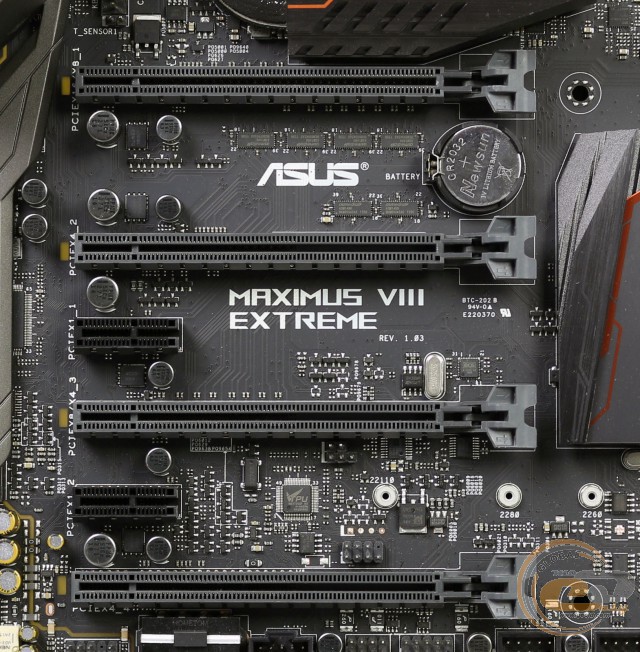

Для расширения функциональности тестируемой материнской платы есть шесть слотов:

1. PCI Express 3.0 x16 (в режиме х16 либо х8);
2. PCI Express 3.0 x16 (в режиме x4);
3. PCI Express 3.0 x1;
4. PCI Express 3.0 x16 (в режиме х8 либо х4);
5. PCI Express 3.0 x1;
6. PCI Express 3.0 x16 (в режиме х4).

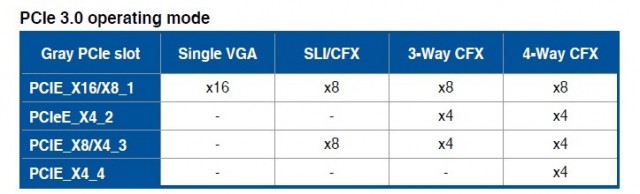

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему максимум из четырех видеокарт, однако с распределением линий по далеко не самой эффективной схеме х8+х4+х4+х4. Если же брать более актуальные варианты, то само расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

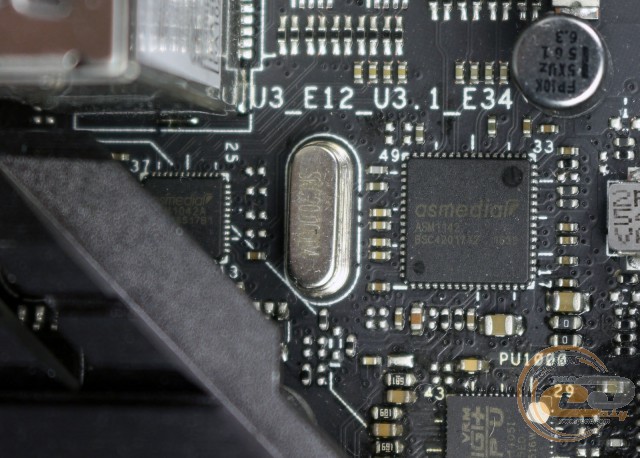

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142. Чип ASMedia ASM1042a отвечает за реализацию двух портов USB 3.0 на интерфейсной панели.

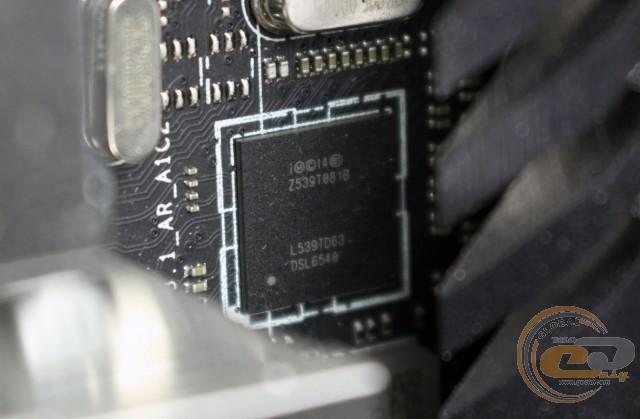

Еще два порта USB 3.1 функционируют благодаря контроллеру Intel DSL6540.

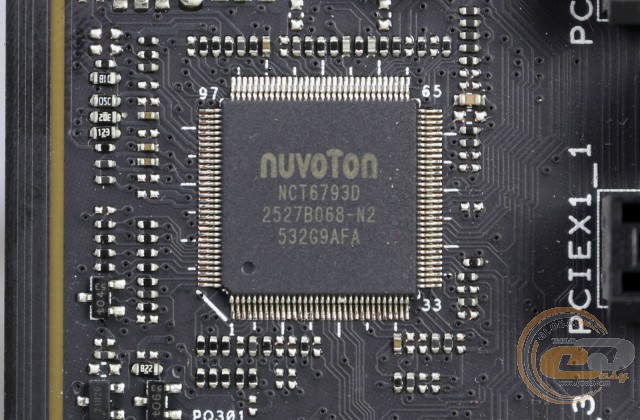

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

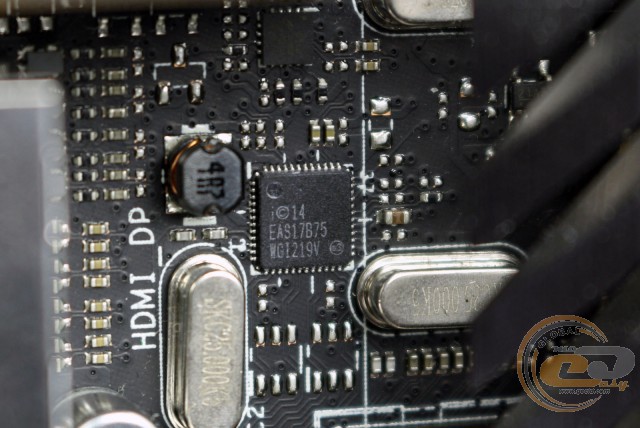

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. В свою очередь программное обеспечение GameFirst III поможет эффективно распределить сетевые ресурсы между прикладными приложениями.

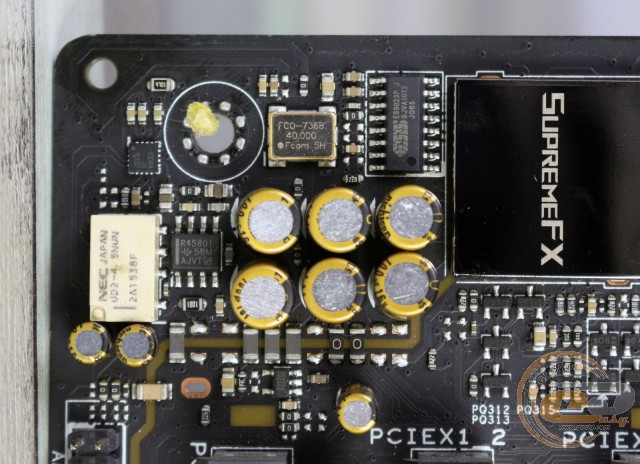

Звуковая подсистема рассматриваемой материнской платы с дизайном ROG SupremeFX 2015 основана на 8-канальном HDA-кодеке, который дополнен ЦАП ESS ES9023P, аудиоконденсаторами Nichicon, усилителем TI R4580I для подключения наушников с импедансом до 600 Ом и тактовым генератором, который обеспечивает сверхточный сигнал с малым джиттером, независимо от колебаний температуры. Во избежание негативного воздействия электромагнитных наводок используется технология экранирования. В комплекте поставляется фирменное ПО Sonic Studio II, позволяющее активировать функцию виртуального воспроизведения звука в формате 7.1, а также предлагающее широкий спектр аудионастроек.

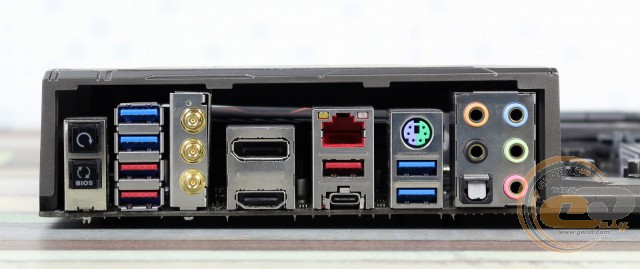

На интерфейсную панель тестируемой модели выведены следующие элементы:

• 3 х разъема для комбинированной антенны Wi-Fi и Bluetooth;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x LAN (RJ45);
• 1 х USB 3.1 Type-C;
• 3 х USB 3.1 Type-A;
• 4 x USB 3.0;
• 1 x Optical S/PDIF out;
• 5 x аудиопортов;
• 1 x кнопка «Clear CMOS»;
• 1 x кнопка «USB BIOS Flashback».

Помимо главного преимущества в виде комплектного модуля с поддержкой стандартов 802.11a/b/g/n/ac Wi-Fi (2,4 / 5 ГГц; 1300 Мбит/с) + Bluetooth 4.0, интерфейсная панель новинки выгодно отличается наличием восьми портов USB (включая четыре высокоскоростных USB 3.1) и удобными кнопками для сброса CMOS и обновления прошивки BIOS.

У ASUS MAXIMUS VIII EXTREME/ASSEMBLY имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии семь 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, один предназначен для подключения водоблока СВО, в то время как четыре других используются для системных вертушек. Также не стоит забывать о комплектном модуле ASUS Fan Extension Hub, позволяющем подключить четыре вентилятора и три термодатчика.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

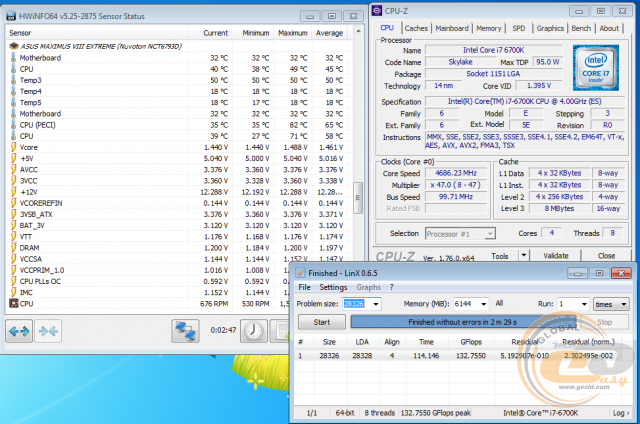

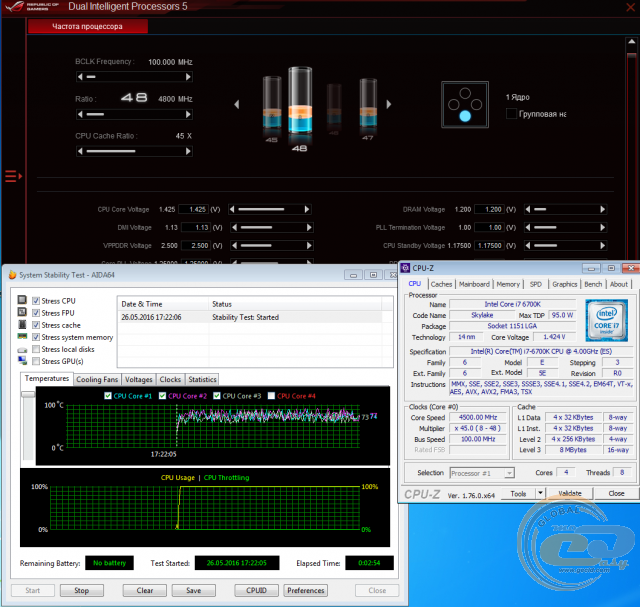

Процессор Intel Core i7-6700K в ручном режиме удалось без проблем разогнать до 4686 МГц при напряжении 1,440 В.

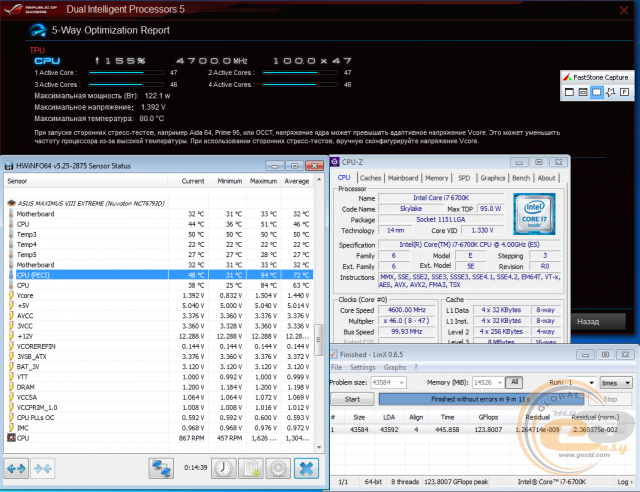

Использование возможностей автоматического разгона при помощи BIOS в режиме «TPU I» позволило повысить частоту процессора до 4600 МГц при напряжении 1,392 В. Также разгон возможен при помощи предустановленных профилей в BIOS.

Как видим, профиль «Gamers» предлагает разгон до 4500 МГц при напряжении 1,425 В.

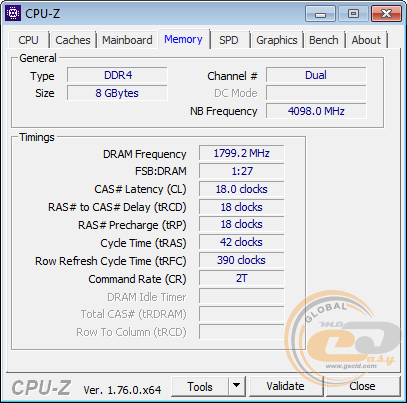

Максимальная частота, на которой стабильно работала оперативная память DDR4-3600 Apacer BLADE EK.08GA4.KGBK2, составила DDR4-3600 МГц при напряжении 1,38 В. Добиться более высокого результата не помогло ни увеличение напряжения до 1,45 В, ни поднятие таймингов.

Тестирование

Для проверки возможностей материнской платы ASUS MAXIMUS VIII EXTREME/ASSEMBLY использовалось следующее оборудование:

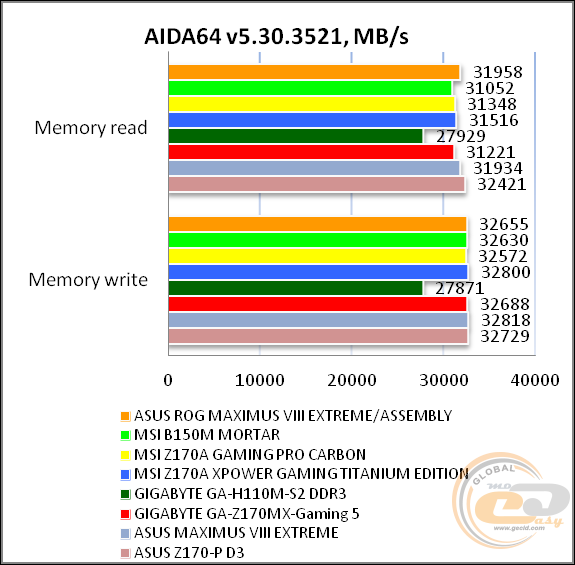

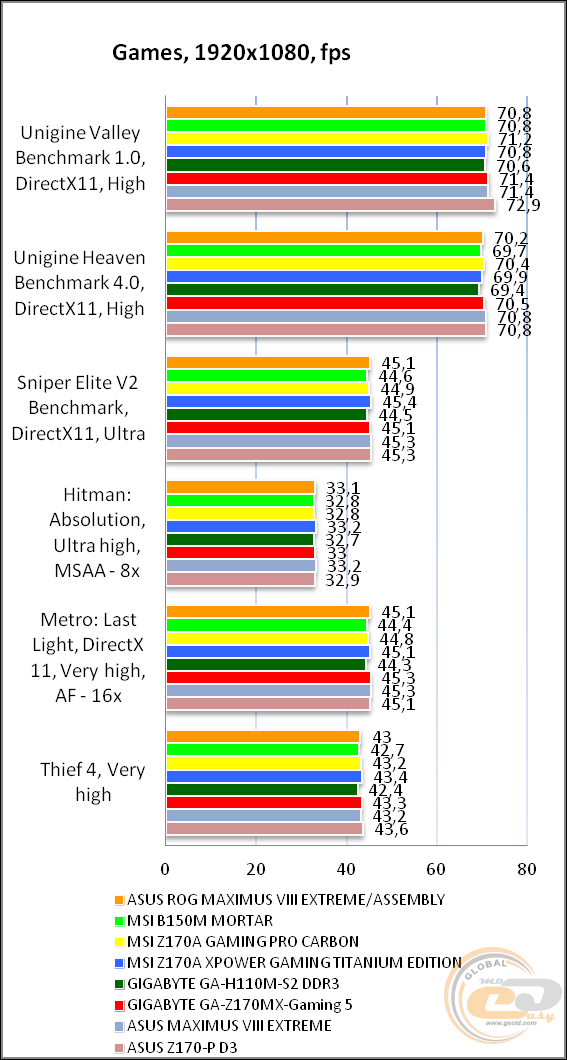

Результаты тестов

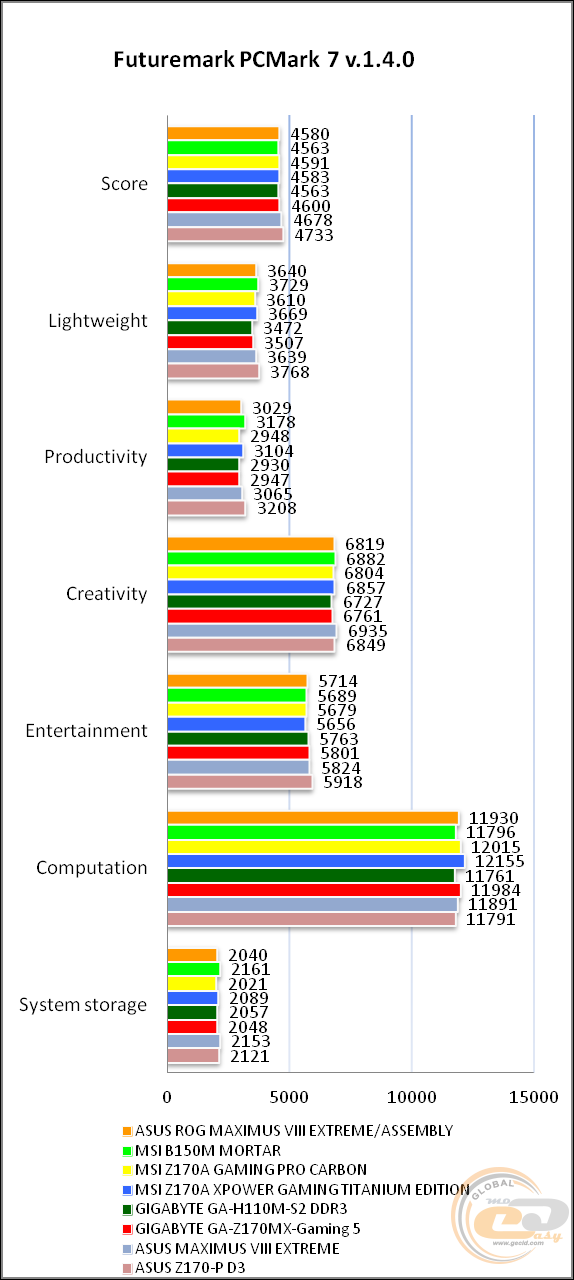

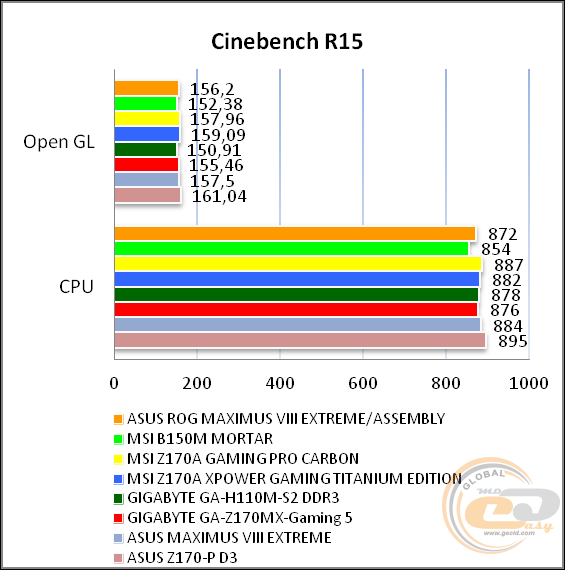

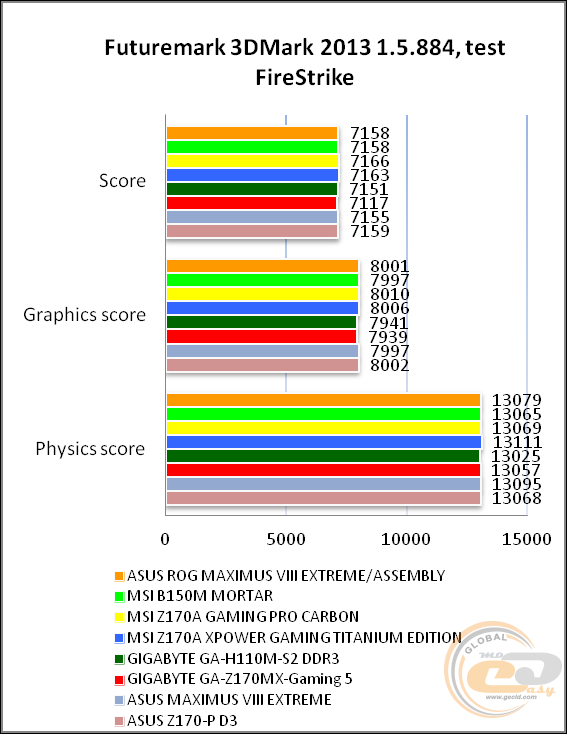

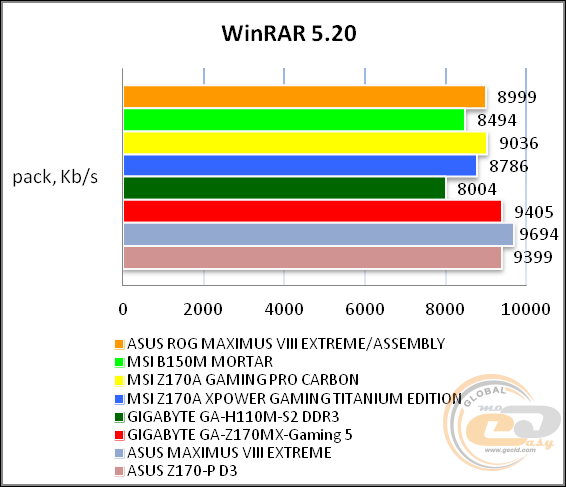

Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе дизайна ROG SupremeFX 2015

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Любопытно, что бенчмарк RightMark Audio Analyzer отдал небольшое преимущество звуковой подсистеме модели ASUS MAXIMUS VIII EXTREME, хотя на первый взгляд на обеих материнских платах используются одинаковые комплектующие.

Выводы

Материнская плата ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY является не просто самой дорогой на момент подготовки обзора моделью на чипсете Intel Z170, но и одной из самых интересных для обеспеченных геймеров и оверклокеров. Фактически она воплотила в себе практически все достоинства и преимущества других моделей этой серии.

Искать какие-либо недочеты у данной модели (за исключением высокой стоимости) − неблагодарное занятие, поскольку за свои $680 вы получите отличные возможности по разгону и ряд управляющих элементов для упрощения процедуры оверклокинга, расширенную дисковую подсистему, возможность организации мощной видеоподсистемы, оригинальную подсветку, модуль беспроводных интерфейсов Wi-Fi и Bluetooth, качественную звуковую подсистему и еще огромное количество самых разнообразных функций и достоинств. Также не стоит забывать об отличном комплекте поставки, который включает в себя сетевую плату ASUS ROG 10G Express и модуль ASUS SupremeFX Hi-Fi, помимо разнообразия дополнительных аксессуаров.

Что же касается особенностей, то ввиду достаточно большого количества сторонних контроллеров, а также богатого оснащения различными интерфейсами, вы можете столкнуться с ограничением по одновременному использованию компонентов дисковой подсистемы, о котором мы упоминали ранее.

В итоге вопрос выбора между ASUS MAXIMUS VIII EXTREME и ASUS MAXIMUS VIII EXTREME/ASSEMBLY упирается исключительно в ваше желание получить упомянутые выше модули в комплекте поставки. В остальном же обе материнские платы будут отличной покупкой для обеспеченного геймера либо оверклокера.

Достоинства:

• надежная 13-фазная цифровая подсистема питания;
• приятный и стильный дизайн;
• продуманная компоновка набортных элементов;
• расширенная дисковая подсистема;
• отличный комплект поставки;
• улучшенная аудиоподсистема;
• возможность организации производительной видеоподсистемы;
• богатый набор портов на интерфейсной панели (включая четыре интерфейса USB 3.1);
• эффективная система охлаждения;
• присутствие ряда управляющих элементов на печатной плате;
• сетевая плата ASUS ROG 10G Express;
• модуль ASUS SupremeFX Hi-Fi;
• подарок для новичков World of Warships;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничение по одновременному использованию интерфейсов подключения накопителей.
