Обзор и тестирование материнской платы ASUS PRIME H310M-C: поддержка Intel Coffee Lake за $80

Долгожданный анонс и старт продаж материнских плат на новых чипсетах Intel 300-й серии с поддержкой процессоров семейства Intel Coffee Lake состоялся практически месяц назад. За это время мы уже успели вас познакомить с Intel H370, однако и его возможности могут быть излишними в определенных ситуациях. Именно в таких случаях может пригодиться самый младший новичок − Intel H310. Компания Intel приняла решение не выпускать замену Intel H110 в 200-ой линейке чипсетов, поэтому обновление в нижнем ценовом сегменте напрашивалось уже давно.

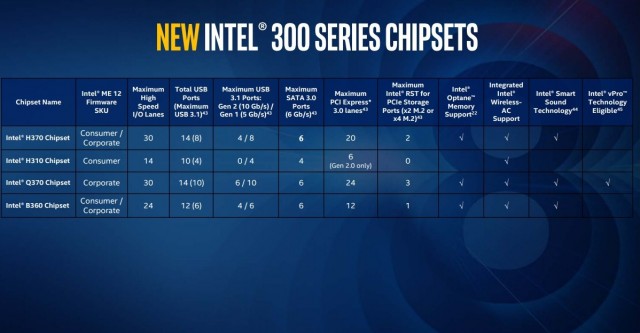

К сожалению, каких-либо существенных нововведений с приходом Intel H310 ценители бюджетных решений не получат, ведь он лишен поддержки USB 3.1 Gen 2 и возможности создавать RAID-массивы. Он остается единственным из всех, наделенным линиями стандарта PCI Express 2.0 вместо PCIe 3.0, которых, к слову, всего шесть. Сравнительная таблица всех актуальных чипсетов выглядит следующим образом:

Модель	Intel Z370	Intel Q370	Intel H370	Intel B360	Intel H310
Поддержка разгона	Да	Нет	Нет	Нет	Нет
Количество линий PCI Express	24 (3.0)	24 (3.0)	20 (3.0)	12 (3.0)	6 (2.0)
Максимальное количество портов USB 3.1 Gen 2 / USB 3.1 Gen 1	- / -	6 / 10	4 / 8	4 / 6	0 / 4
Общее количество портов USB	14	14	14	12	10
SATA 6 Гбит/с	6	6	6	6	4
RAID 0, 1, 5, 10	Да	Да	Да	Нет	Нет
Intel RST	3	3	2	1	0
Intel Wireless-AC	Нет	Да	Да	Да	Да
Intel Smart Sound	Нет	Да	Да	Да	Нет

Фактически единственными отличиями от предшественника являются поддержка Intel Wireless-AC и процессоров семейства Intel Coffee Lake.

Давайте же познакомимся с новинкой на основе материнской платы ASUS PRIME H310M-C.

Спецификация

Модель	ASUS PRIME H310M-C
Чипсет	Intel H310
Процессорный разъем	Socket LGA1151
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151
Поддержка памяти	2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц
Слоты расширения	1 x PCI Express 3.0 x16 (x16) 1 x PCI 2 x PCI Express 2.0 x1
Дисковая подсистема	1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA и PCIe) 4 x SATA 6 Гбит/с
LAN	1 x Realtek RTL8111H (10/100/1000 Мбит/с)
Звуковая подсистема	8-канальный Realtek ALC887
Питание	1 х 24-контактный разъем питания ATX 1 x 4-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-контактный) 1 x разъем подключения системного вентилятора (4-контактный)
Охлаждение	Алюминиевый радиатор на чипсете
Внешние порты I/O	2 x PS/2 1 x DVI-D 1 x D-Sub 1 x COM 1 x RJ45 4 x USB 2.0 2 x USB 3.1 Gen 1 3 x аудиопорта
Внутренние порты I/O	1 x USB 3.1 Gen 1 1 x USB 2.0 1 x COM 1 x LPT 1 х TPM 1 x S/PDIF Out
BIOS	128 Mбит Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7
Форм-фактор	microATX 244 x 193 мм
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

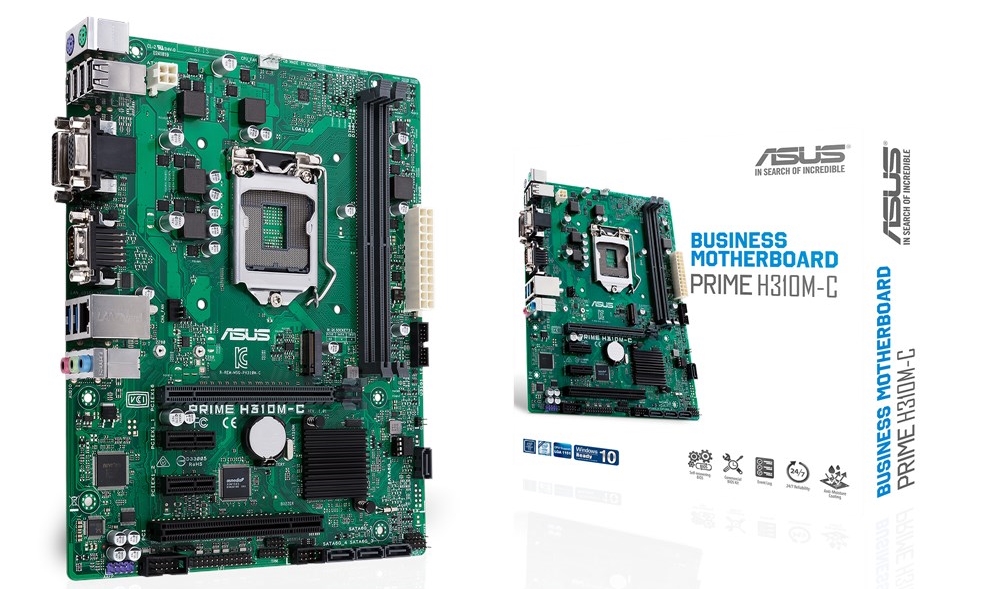

Материнская плата ASUS PRIME H310M-C попала к нам на тестирование без фирменной упаковки, внешний вид которой можно оценить благодаря изображению с официального сайта.

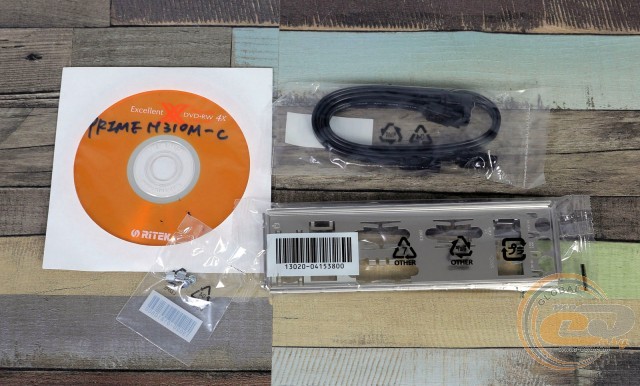

В комплекте вы получите стандартный набор аксессуаров, без каких-либо излишеств:

• диск с драйверами и утилитами;
• бумажную документацию;
• два кабеля SATA;
• винтики для крепления M.2-накопителя;
• заглушку интерфейсной панели.

Дизайн и особенности платы

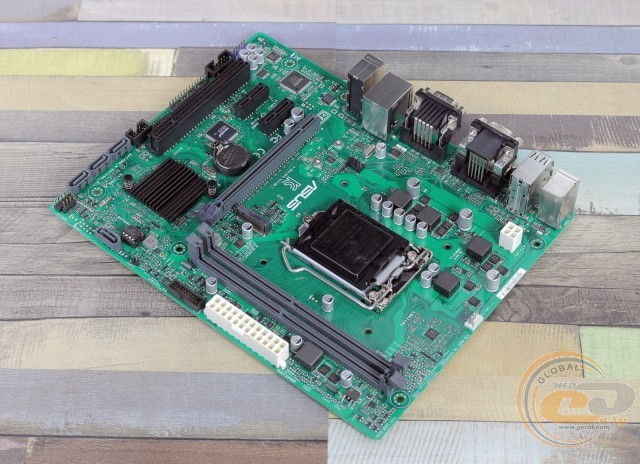

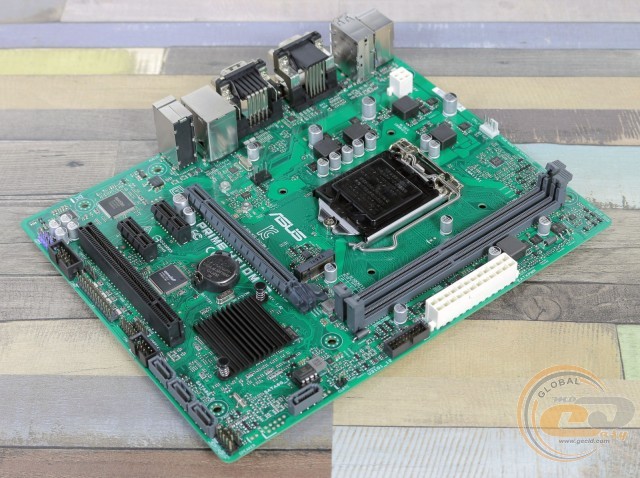

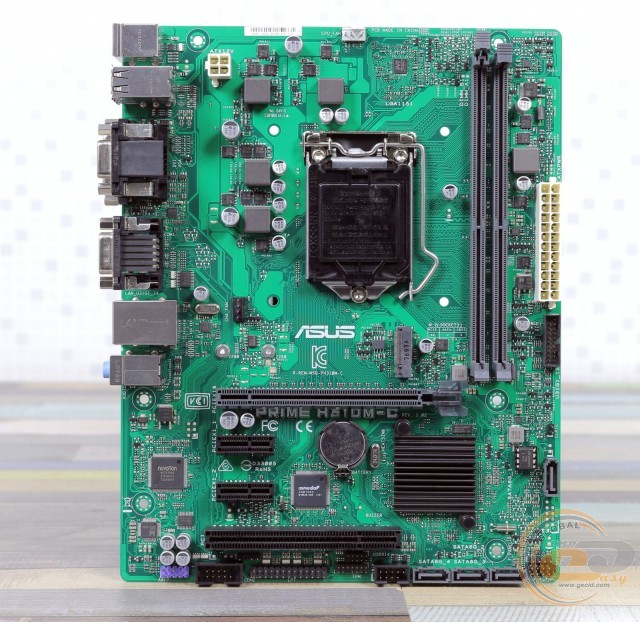

ASUS PRIME H310M-C позиционируется производителем в качестве решения для бизнес-сегмента, поэтому ее дизайну большого внимания не уделяли. Перед нами печатная плата формата microATX (244 x 193 мм) зеленого цвета, без каких-либо изысков. Хотя на фоне современных моделей с причудливыми узорами и LED-подсветкой она смотрится необычно свежо.

К компоновке набортных элементов у нас не возникло никаких серьезных претензий. Стоит учитывать лишь перпендикулярное расположение портов SATA, доступ к которым может быть затруднен габаритными платами расширения.

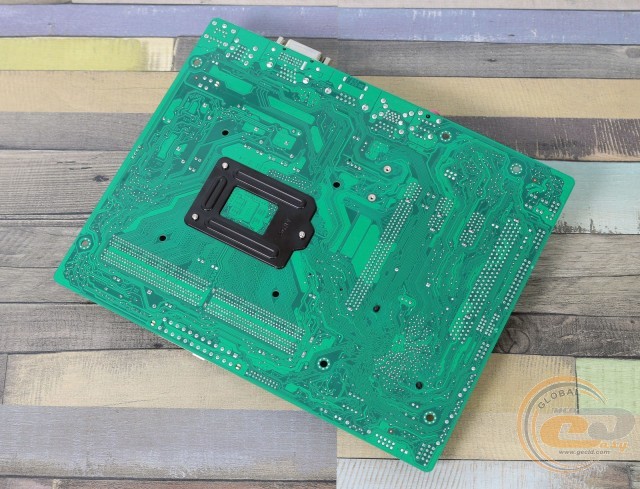

Взглянув на обратную сторону платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что единственный радиатор закреплен при помощи пластиковых клипс.

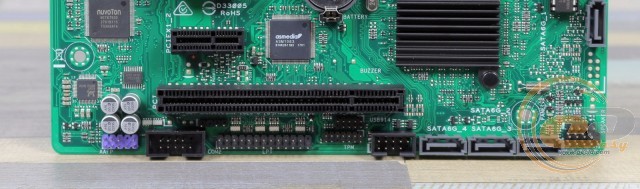

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM, LPT и TPM, разъем LPC для быстрого диагностирования неисправностей и колодка подключения фронтальной панели. Дополнительно отметим колодку для активации портов USB 2.0. Всего на плате силами чипсета Intel H310 реализована поддержка шести портов USB 2.0: двух внутренних и четырех на интерфейсной панели.

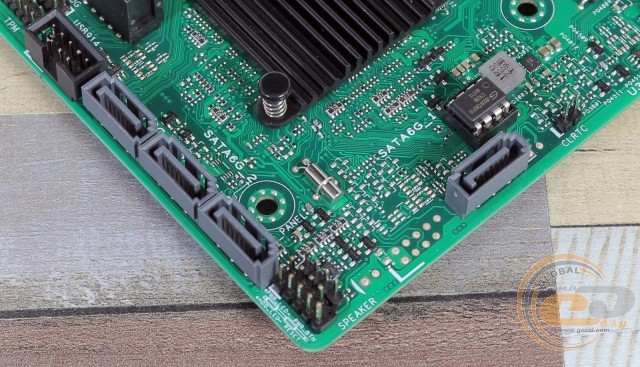

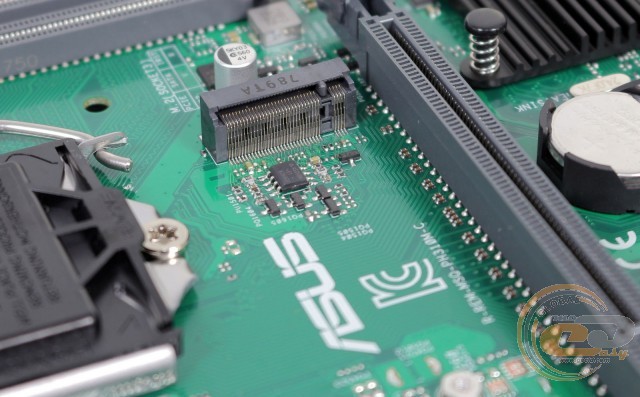

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 и четырьмя портами SATA 6 Гбит/с. В связи с недостатком свободных линий, слот M.2 Socket 3 делит пропускную способность с портом SATA 6 Гбит/с («SATA6G_2») при установке SATA-накопителя.

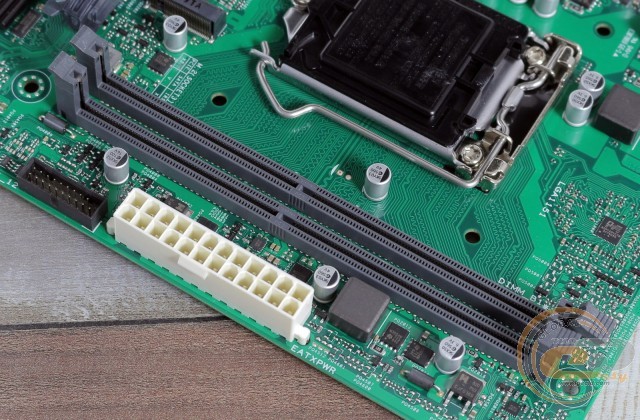

Системная плата ASUS PRIME H310M-C оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Максимальный объем памяти может достигать 32 ГБ, а гарантированная частота составляет 2666 МГц.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета Intel H310 реализована поддержка двух внешних и двух внутренних USB 3.1 Gen 1.

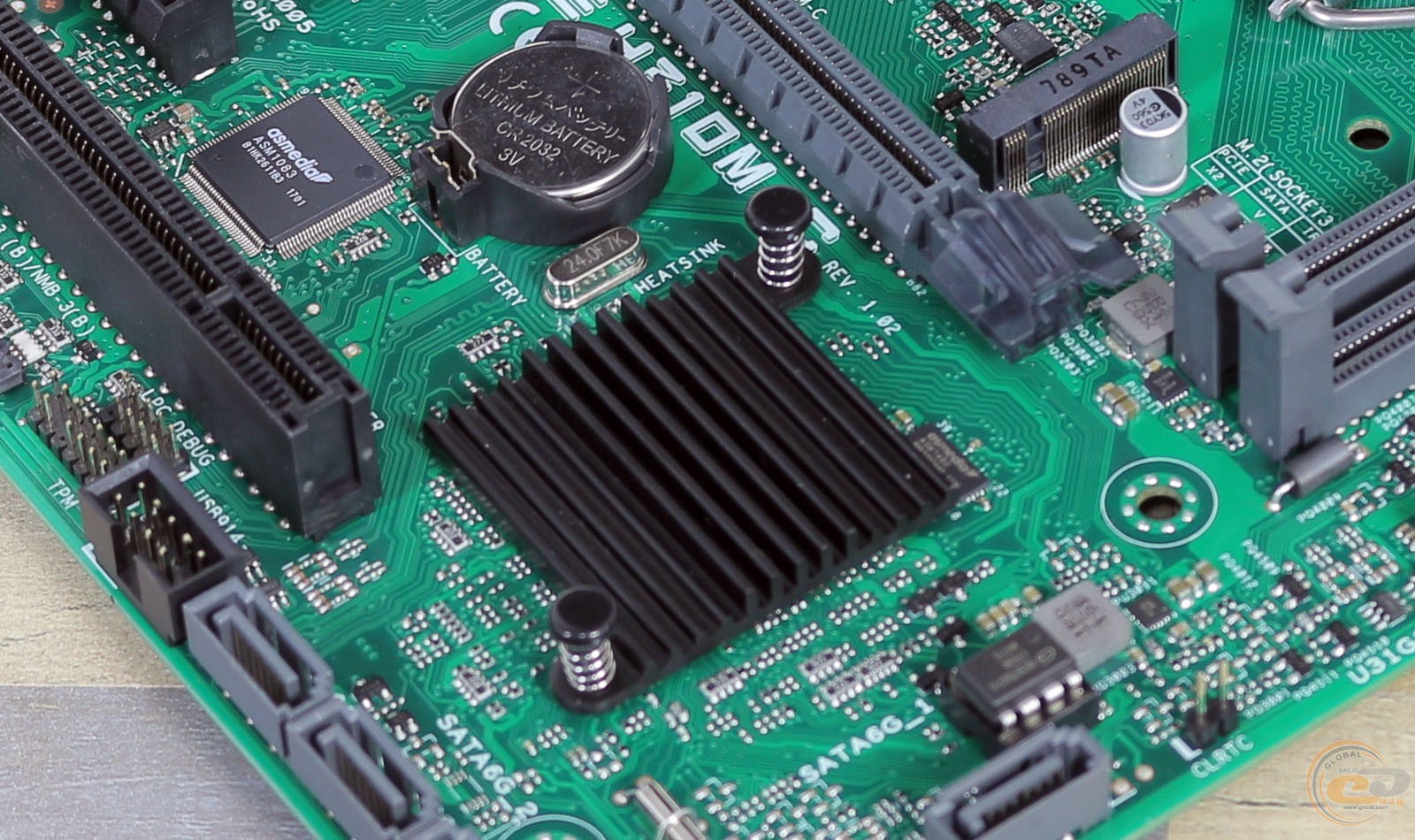

Система охлаждения представлена единственным радиатором, который отводит тепло от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 39,1°C;
• дроссели подсистемы питания процессора – 97,7°C.

Отказ от радиаторов на полевых транзисторах выглядит вполне логично с позиции целевого предназначения, ведь перед нами основа для офисной, а не игровой или оверклокерской системы. Тем не менее температура на дросселях очень высокая при использовании топового процессора, поэтому о хорошей циркуляции воздуха внутри корпуса забывать не стоит.

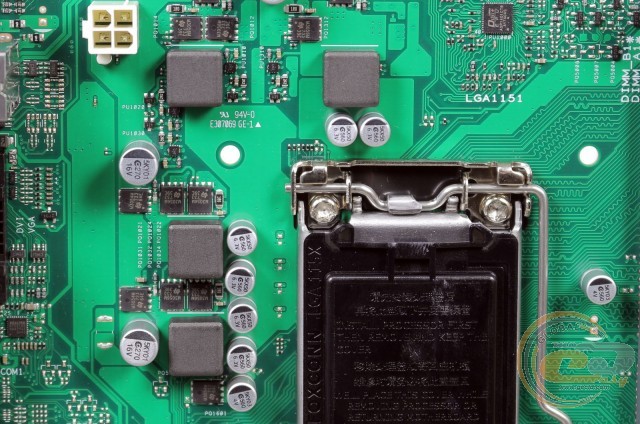

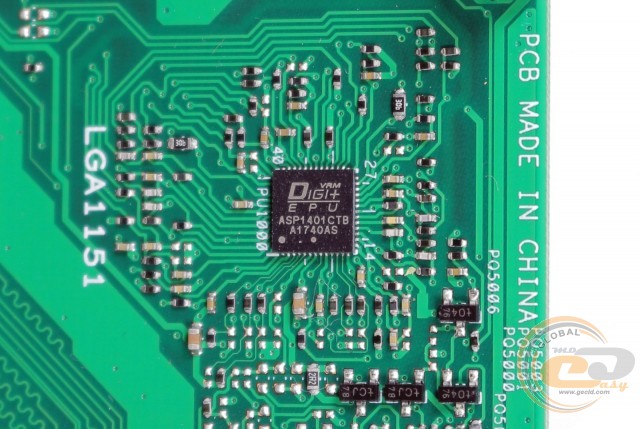

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1401CTB со встроенной подсистемой управления энергопотреблением DIGI+ VRM. В состав элементной базы вошли надежные твердотельные конденсаторы и ферритовые дроссели.

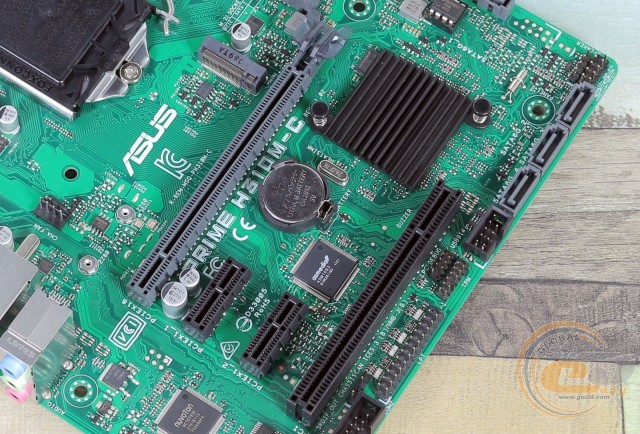

Для расширения функциональности ASUS PRIME H310M-C у пользователя есть в распоряжении четыре слота:

1. PCI Express 3.0 x16;
2. PCI Express 2.0 x1;
3. PCI Express 2.0 x1;
4. PCI.

Напомним, что чипсет Intel H310 обладает поддержкой только шести линий PCI Express 2.0. В свою очередь единственный слот для установки видеокарты подключен к процессору и всегда использует все доступные 16 линий PCI Express 3.0.

Поскольку набор системной логики не поддерживает интерфейс PCI, то функционирование соответствующего слота реализовано при помощи моста ASMedia ASM1083.

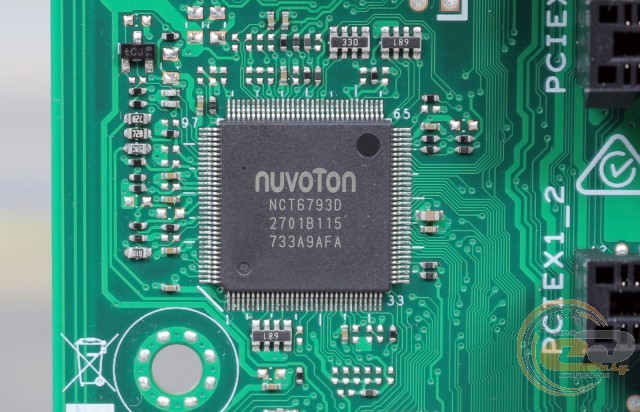

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

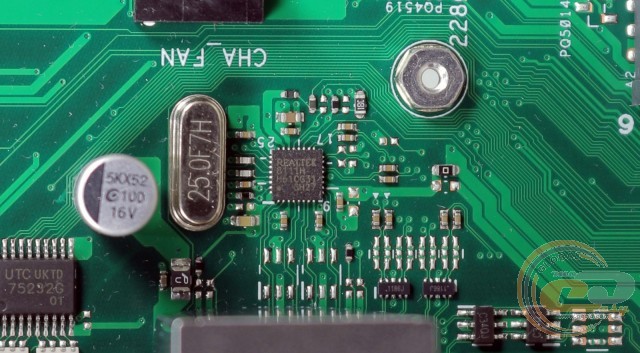

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.

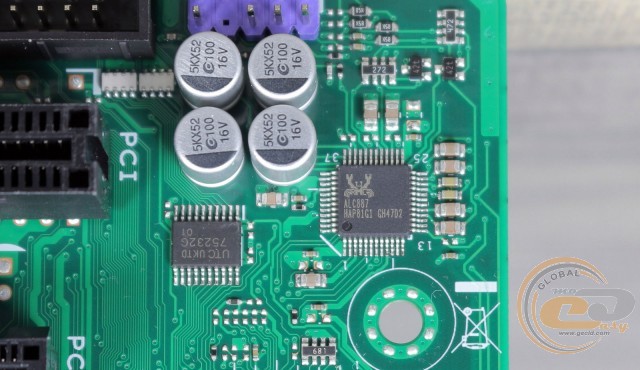

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887.

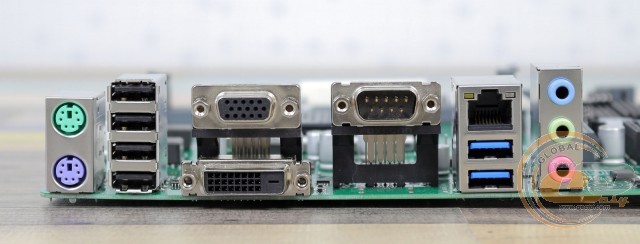

Интерфейсная панель включает в себя следующие порты:

• 2 x PS/2;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x COM;
• 1 x RJ45;
• 4 x USB 2.0;
• 2 x USB 3.1 Gen 1;
• 3 x аудиопорта.

В данном случае одним из достоинств подобной компоновки можно назвать наличие порта COM, который пригодится при сборке офисной системы. Также напомним о возможности дополнить набор интерфейсов еще одним COM и LPT при помощи соответствующих колодок на поверхности печатной платы.

Что же касается возможностей для организации охлаждения внутри системного корпуса, то они у ASUS PRIME H310M-C минимальные. В наличии только два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как второй предназначен для системной вертушки.

UEFI BIOS

BIOS материнской платы ASUS PRIME H310M-C разработан на коде AMI. Он использует устаревший интерфейс и предоставляет меньше функциональных возможностей. В разделе «Ai Tweaker» можно даже заметить некоторые настройки для разгона, но никаких реальных изменений они не производят. Также есть базовые возможности для управления работой внутренних интерфейсов и мониторинга.

Возможности разгона

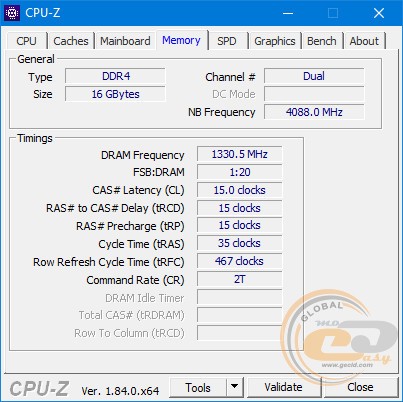

Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z работали на максимально возможной частоте DDR4-2666 МГц.

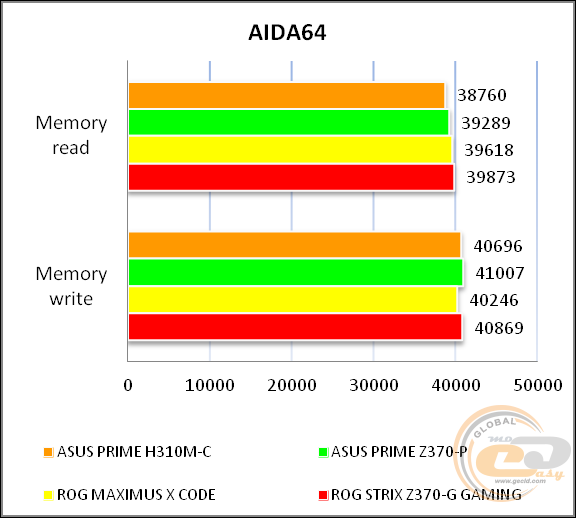

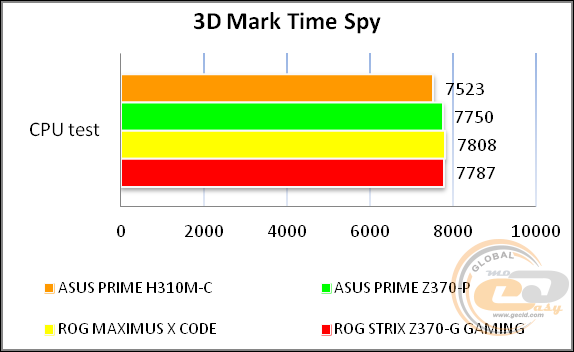

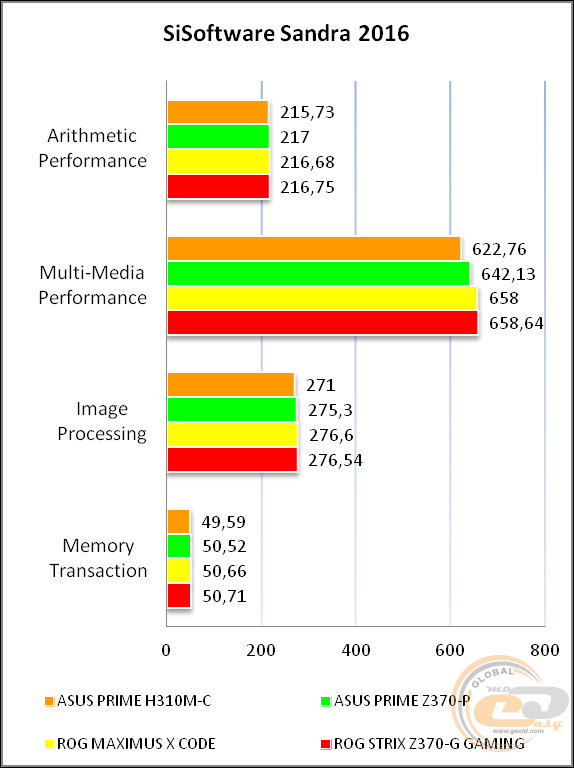

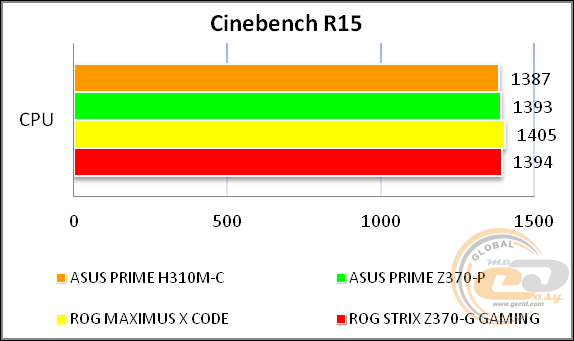

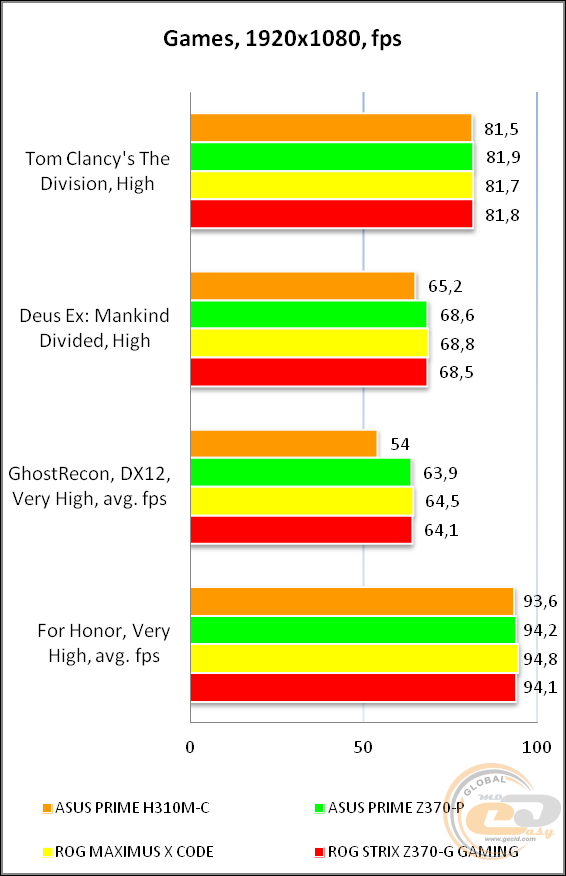

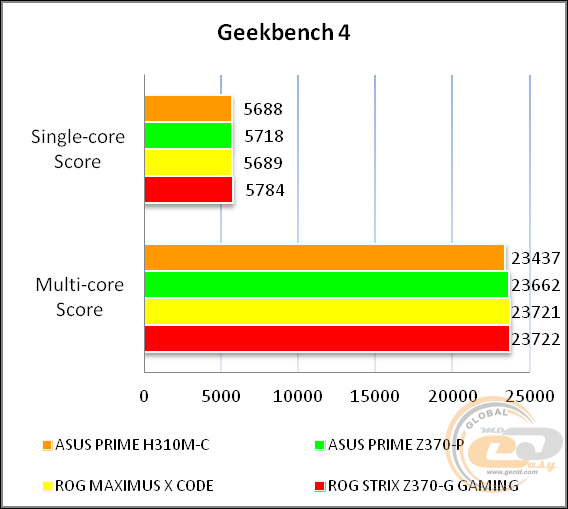

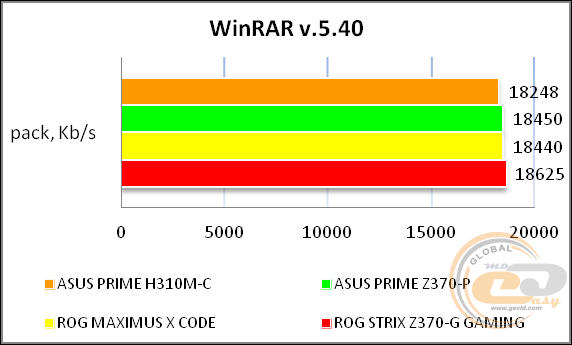

Тестирование

Для проверки возможностей материнской платы ASUS PRIME H310M-C использовалось следующее оборудование:

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема материнской платы обеспечивает вполне достойное качество для офисного использования.

Выводы

Материнская плата ASUS PRIME H310M-C не претендует на лавры сверхпопулярной модели ввиду своего позиционирования в качестве офисного решения, однако она все же представляет определенный интерес благодаря своей невысокой стоимости в районе $80. Основным ее достоинством является специфическое оснащение, которое включает в себя интерфейсы COM, LPT, PCI, а также ряд доработок от ASUS. К таковым можно отнести наличие колодки LPC для быстрого определения неисправности, систему ASUS Self-recovering BIOS, название которой говорит само за себя, а также соответствие различным сертификатам безопасности и дополнительную проверку на надежность, ведь ASUS PRIME H310M-C рассчитана на работу в формате 24/7.

А из особенностей выделим наличие лишь двух DIMM-слотов (конфигурацию подсистемы оперативной памяти следует продумать заранее), отсутствие радиатора на элементах подсистемы питания и высокая температура дросселей при стресс-тесте топового процессора, а также устаревший интерфейс BIOS.

Что же касается нового чипсета Intel H310, то он не выглядит каким-то прорывом и для обычного пользователя практически не отличается от своего предшественника. Главным его достоинством является возможность для производителей создавать наиболее доступные материнские платы с базовой функциональностью и поддержкой процессоров Intel Coffee Lake.

Достоинства:

• поддержка интерфейсов COM, LPT, PCI;
• низкая стоимость;
• повышенная надежность;
• хороший набор портов на интерфейсной панели;
• поддержка ряда полезных фирменных технологий и утилит.

Особенности:

• ограничение по одновременному использованию интерфейсов дисковой подсистемы;
• наличие лишь двух DIMM-слотов;
• отсутствие радиатора на элементах подсистемы питания;
• высокая температура дросселей в процессе стресс-теста.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
