Обзор материнской платы ASUS PRIME H310M-R R2.0: максимальная экономия

Благодаря наличию на рынке чипсетов Intel H310 и Intel H310 R2.0 (Intel H310C) у производителей есть возможность выпускать максимально доступные материнские платы. Их покупка будет особенно выгодной, если вы планируете сборку сразу нескольких рабочих систем.

На данный момент в ассортименте тайваньского производителя позицию самой доступной материнской платы формата microATX занимает ASUS PRIME H310M-R R2.0. Она обойдется вам в среднем в $60. Согласитесь, это более чем доступно. Давайте посмотрим, что припасла компания ASUS в этом ценовом сегменте.

Спецификация

Модель	ASUS PRIME H310M-R R2.0
Чипсет	Intel H310
Процессорный разъем	Socket LGA1151
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron девятого и восьмого поколений для платформы Socket LGA1151*
Поддержка памяти	2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц
Слоты расширения	1 x PCI Express 3.0 x16 1 x PCI Express 2.0 x1
Дисковая подсистема	4 x SATA 6 Гбит/с
LAN	1 x Realtek RTL8111H (10/100/1000 Мбит/с)
Звуковая подсистема	8-канальный Realtek ALC887
Питание	1 х 24-контактный разъем питания ATX 1 x 4-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-контактный) 1 x разъем подключения системного вентилятора (4-контактный)
Охлаждение	Алюминиевый радиатор на чипсете
Внешние порты I/O	2 x PS/2 1 x D-Sub 1 x HDMI 1 x DVI-D 1 x RJ45 2 x USB 3.1 Gen 1 2 х USB 2.0 3 x аудиопорта
Внутренние порты I/O	1 x USB 3.1 Gen 1 2 x USB 2.0 1 x COM 1 x LPT 1 x TPM
BIOS	64 Mбит Flash ROM UEFI AMI BIOS PnP, DMI 2.0, ACPI 5.0, SM BIOS 3.0, WfM 2.0
Форм-фактор	microATX 213,4 x 177,8 мм
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

*Поддерживается ограниченное количество процессоров. C полным перечнем совместимых моделей можно ознакомиться по ссылке.

Упаковка и комплектация

К нам на тестирование ASUS PRIME H310M-R R2.0 приехала в обычной белой картонной коробке без оформления.

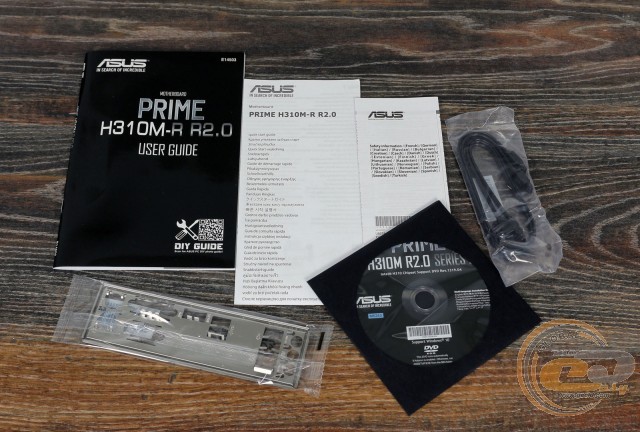

Комплект поставки включает в себя:

• диск с драйверами и утилитами;
• набор бумажной документации;
• два кабеля SATA;
• заглушку интерфейсной панели.

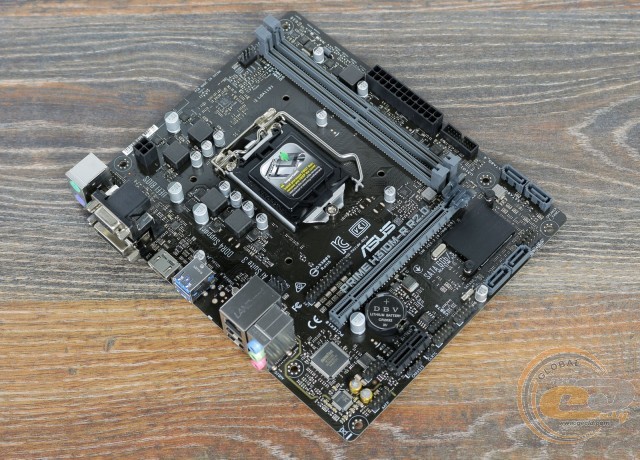

Дизайн и особенности платы

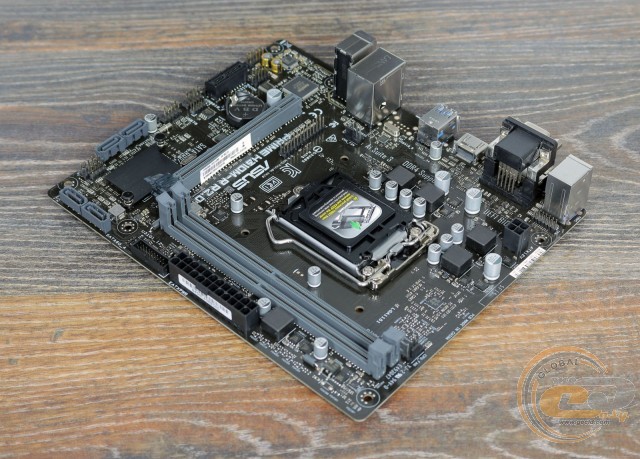

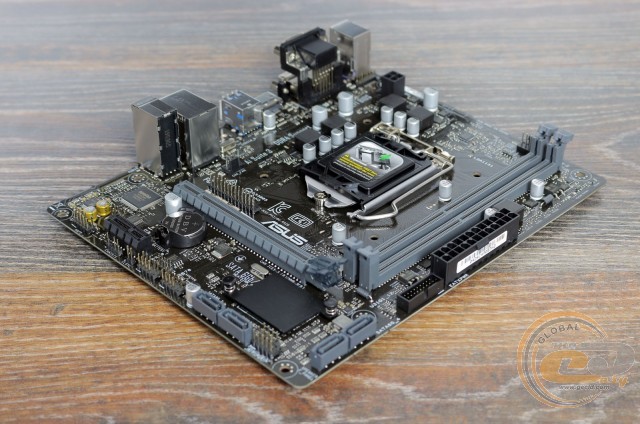

Удивительно, что ASUS PRIME H310M-R R2.0 получила печатную плату темно-коричневого, а не зеленого цвета, учитывая ее стоимость и максимальную экономию при производстве. В дизайне нет ничего интересного. Отметим лишь немного нестандартные габариты (213,4 x 177,8 мм), простой плоский чипсетный радиатор и оригинальное расположение колодки TPM в верхнем левом углу за портами PS/2.

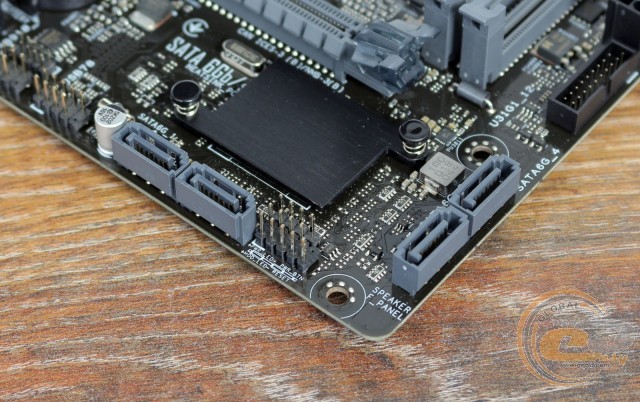

В компоновке выделим перпендикулярное расположение портов SATA 6 Гбит/с. Доступ к двум из них может быть затруднен только в случае установки габаритной видеокарты, что маловероятно для офисной системы. Из приятных мелочей отметим DIMM-слоты с защелками только с одной стороны.

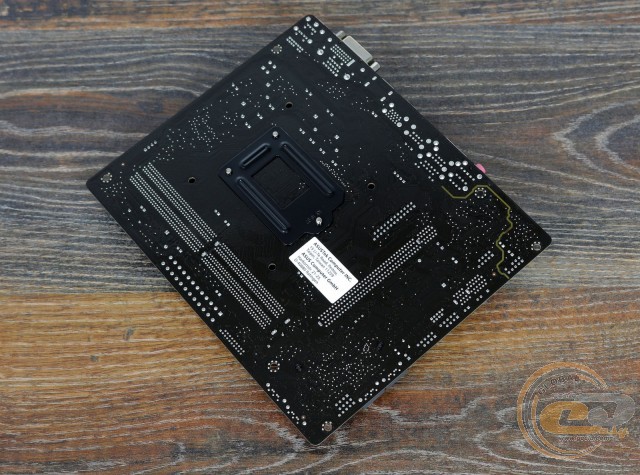

На обратной стороне ASUS PRIME H310M-R R2.0 находится стандартная опорная пластина процессорного разъема. Единственный радиатор системы охлаждения закреплен при помощи пластиковых клипс, что является привычным решением для недорогих моделей.

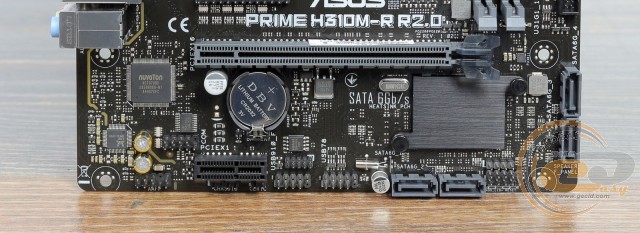

В нижней части платы приютились следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер сброса CMOS, порт COM и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка двух внешних и четырех внутренних портов USB 2.0.

Возможности организации дисковой подсистемы представлены только четырьмя портами SATA 6 Гбит/с.

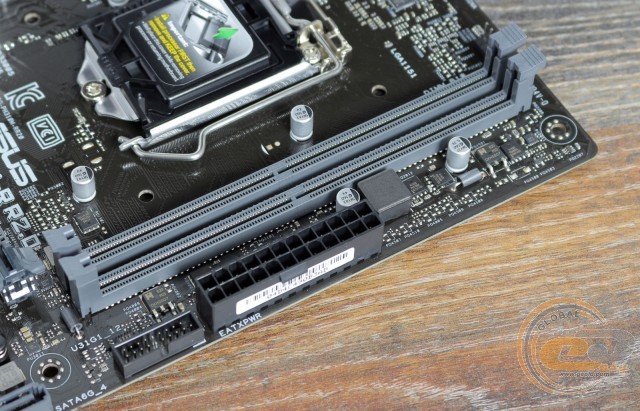

Системная плата оснащена двумя DIMM-слотами для модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Поддерживаются планки, функционирующие на частотах до 2666 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет вполне достаточно для повседневного использования.

Рядом находится колодка подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета реализовано четыре порта USB 3.1 Gen 1: по паре внешних и внутренних.

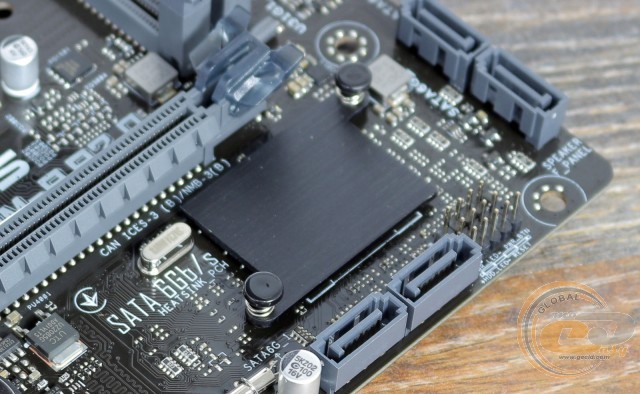

Система охлаждения представлена только одним алюминиевым радиатором, который отводит тепло от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 41°C;
• полевые транзисторы – 69°C;
• дроссели – 65°C.

Температурные показатели элементов подсистемы питания выглядят вполне нормально, однако забывать о хорошей циркуляции воздуха внутри корпуса все же не стоит.

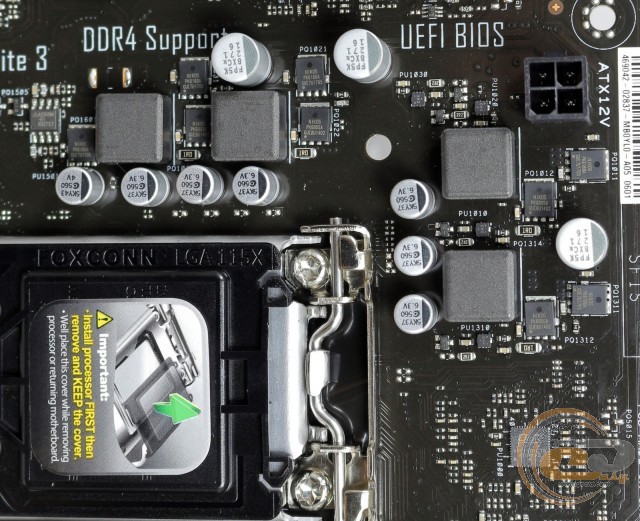

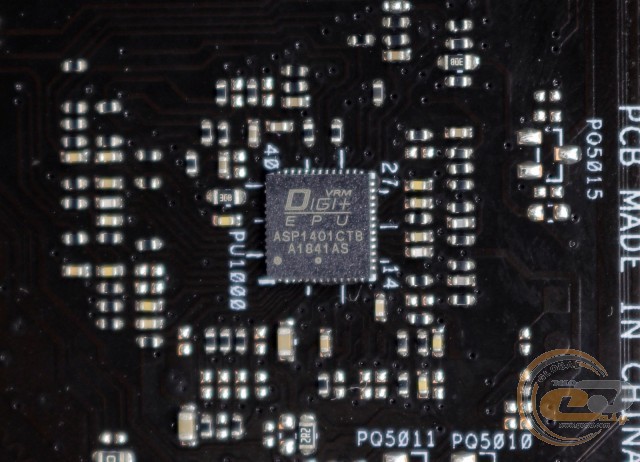

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401CTB, а в обвязке используются твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы Nikos PK6B0SA и PK616BA.

Для расширения функциональности ASUS PRIME H310M-R R2.0 есть всего два слота:

1. PCI Express 3.0 x16;
2. PCI Express 2.0 x1.

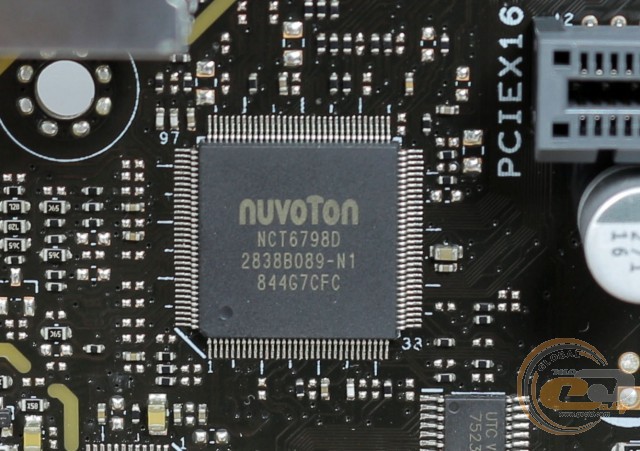

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает работу портов COM, LPT и PS/2, а также мониторинг.

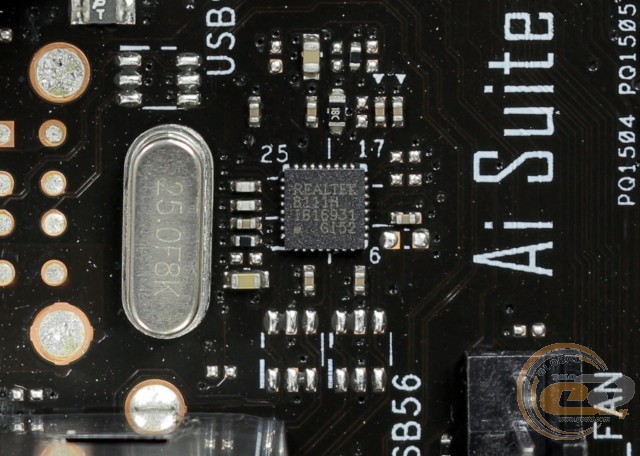

Для поддержки сетевых соединений установлен LAN-контроллер Realtek RTL8111H.

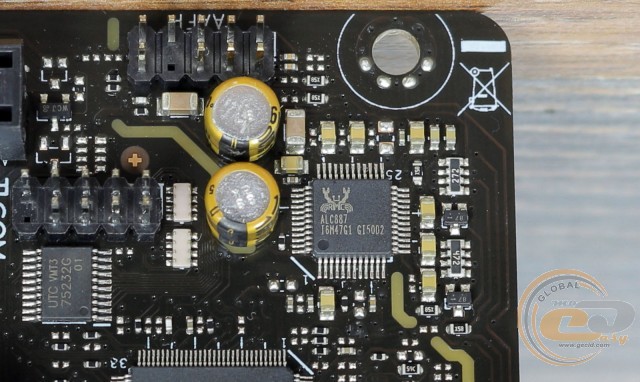

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC887. Она включает в себя конденсаторы Nichicon и технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

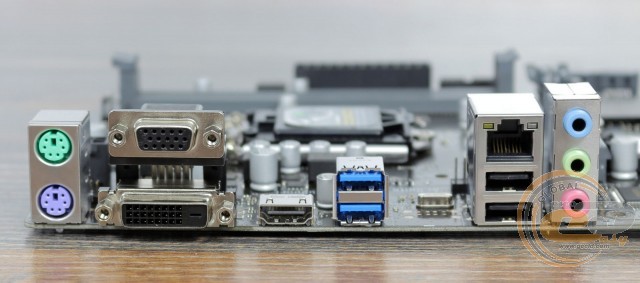

На интерфейсную панель выведены следующие порты:

• 2 x PS/2;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x HDMI;
• 1 x RJ45;
• 2 x USB 3.1 Gen 1;
• 2 х USB 2.0;
• 3 x аудиопорта.

Подобную конфигурацию интерфейсной панели сложно назвать богатой, однако для офисного использования ее будет вполне достаточно. Также есть возможность вынести порты COM и LPT при помощи соответствующих колодок на печатной плате.

Возможности организации охлаждения внутри системного корпуса у ASUS PRIME H310M-R R2.0 представлены всего двумя 4-контактными разъемами для подключения вентиляторов. Один из них служит для системы охлаждения CPU, а второй предназначен для системной вертушки.

UEFI BIOS

BIOS материнской платы ASUS PRIME H310M-R R2.0 разработан на коде AMI. Он использует устаревший интерфейс и предоставляет меньше функциональных возможностей. В разделе «Ai Tweaker» можно даже заметить некоторые настройки для разгона, но никаких реальных изменений они не производят. Также есть базовые возможности для управления работой внутренних интерфейсов и мониторинга.

Возможности разгона

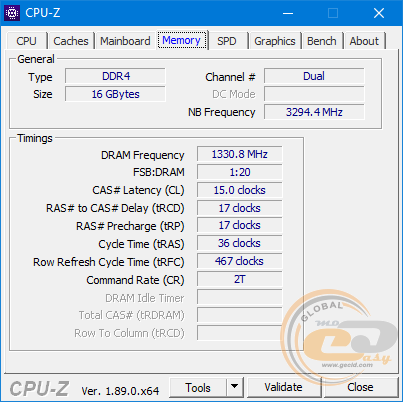

Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти 2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB удалось запустить на максимально заявленной частоте DDR4-2666 МГц с таймингами 15-17-17-36.

Активировав XMP-профиль с модулями 2 x 8 ГБ DDR4-2666 VIPER PV416G266C5K, мы получили идентичную частоту, но с меньшими таймингами (15-15-15-35).

Тестирование

Для проверки возможностей материнской платы ASUS PRIME H310M-R R2.0 использовалось следующее оборудование:

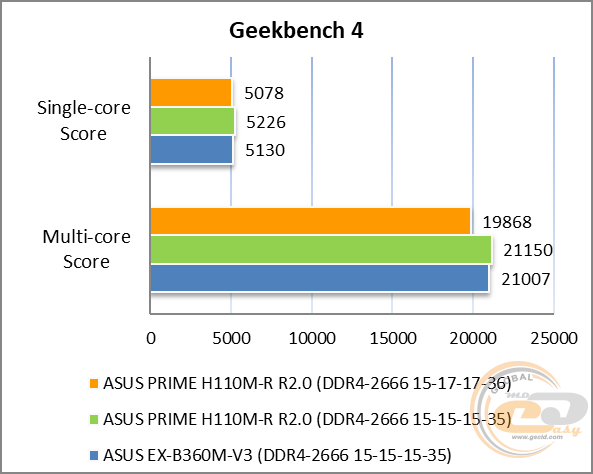

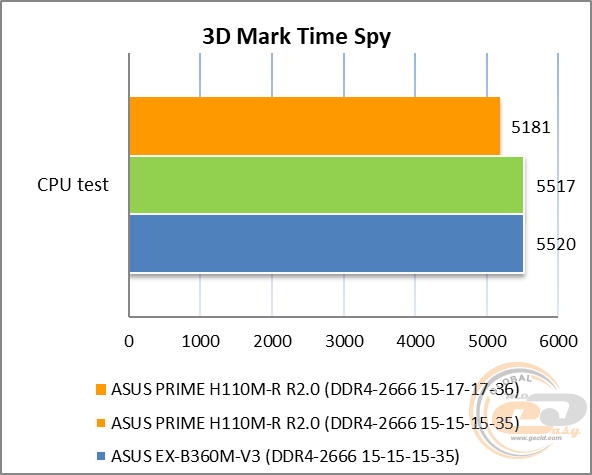

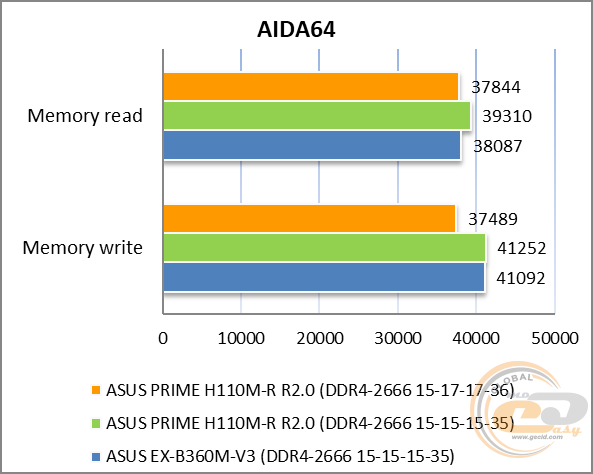

Более низкие тайминги оперативной памяти обеспечивают небольшой бонус производительности в большинстве случаев. В целом же мы получили достойные результаты, что говорит об использовании качественных компонентов и о хорошей настройке BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Несмотря на наличие бюджетного кодека Realtek ALC887, качества звуковой подсистемы будет вполне достаточно для офисного использования либо для нетребовательного пользователя.

Итоги

Материнская плата ASUS PRIME H310M-R R2.0 – это интересный вариант для сборки рабочих, офисных, учебных или просто недорогих ПК. Она лишена слота M.2 Socket 3, мощной подсистемы питания и высокоскоростных внешних интерфейсов. Но для подобного сценария они не всегда нужны. А вот доступный ценник и колодки COM и LPT будут как нельзя кстати. Также есть поддержка Windows 7, драйверы для которой можно загрузить в разделе «Поддержка» на официальной страничке. Не хватает лишь драйвера для встроенного видеоядра, поэтому лучше сразу запастить дискретной видеокартой.

Среди других особенностей напомним о наличии всего двух DIMM-слотов и об отсутствии поддержки некоторых моделей топовых процессоров. Например, для тестов пришлось использовать Intel Core i5-8400 вместо штатного Intel Core i7-9700K. Хотя все это явно не критично для модели стоимостью под $60.

В итоге ASUS PRIME H310M-R R2.0 является выгодным приобретением при необходимости максимальной экономии и низких требований к функциональным возможностям материнской платы.

Достоинства:

• поддержка Windows 7;
• доступная стоимость;
• поддержка дизайна 5X Protection III;
• порты LPT, COM и PS/2;
• поддержка ряда полезных фирменных технологий.

Особенности:

• неудобное подключение многоканальной акустики;
• два DIMM-слота;
• отсутствие поддержки топовых процессоров.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
