Обзор материнской платы ASUS ROG Crosshair VIII Formula: для тех, кто не ищет компромиссов

Вместе с анонсом процессоров семейства AMD Ryzen 3000 представлен и новый флагманский чипсет AMD X570. Как и его предшественник AMD X470, этот топовый набор логики имеет на борту все самые передовые наработки. В первую очередь речь идет о переходе на высокоскоростную шину PCI Express 4.0. Чипсет располагает 16 такими линиями, а еще 24 приходятся на процессор.

У производителей материнских плат есть возможность переконфигурировать часть линий в порты SATA или PCIe, в зависимости от нужд той или иной модели. Кроме того, AMD X570 располагает независимым контроллером SATA на четыре порта, контроллером USB 3.1 Gen 2 с поддержкой восьми 10-гигабитных портов и контроллером USB 2.0 на четыре порта.

Связь между процессором и чипсетом также осуществляется посредством шины PCI Express 4.0 в формате x4. Правда, при установке CPU предыдущего поколения придется откатиться к стандарту PCI Express 3.0.

Обратной стороной такой высокой производительности и функциональности нового набора логики стало возросшее тепловыделение: 15 Вт против 3 – 6 Вт у предыдущих поколений. Соответственно, почти все решения на основе AMD X570 оснащены дополнительным вентилятором для обдува чипсета.

К каким еще интересным конструкторским решениям придется прибегнуть производителям материнских плат, посмотрим на примере ASUS ROG Crosshair VIII Formula.

Спецификация

Модель	ASUS ROG Crosshair VIII Formula
Чипсет	AMD X570
Процессорный разъем	Socket AM4
Поддерживаемые процессоры	3-е и 2-е поколение AMD Ryzen 3 / 1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega
Поддержка памяти	4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4800 МГц (AMD Ryzen 3-го поколения), DDR4-3600 МГц (AMD Ryzen 2-го поколения), DDR4-3200 МГц (AMD Ryzen с графикой Radeon Vega 2- и 1-го поколений)
Слоты расширения	3-е поколение AMD Ryzen: 2 x PCI Express 4.0 x16 (x16 / x8+x8) 2-е поколение AMD Ryzen: 2 x PCI Express 3.0 x16 (x16 / x8+x8) 1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega: 1 х PCI Express 3.0 x16 (x8) AMD X570: 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 4.0 x1
Дисковая подсистема	3-е поколение AMD Ryzen: 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 4.0 x4) 2-е поколение AMD Ryzen / 1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega: 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4) AMD X570: 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 4.0 x4) 8 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10
LAN	1 x Intel WGI211AT (до 1000 Мбит/с) 1 х Aquantia AQC111C (до 5000 Мбит/с)
Wi-Fi	2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) с поддержкой MU-MIMO
Bluetooth	Bluetooth 5.0
Звуковая подсистема	8-канальная с дизайном ROG SupremeFX (SupremeFX S1220)
Питание	1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V 1 x 4-контактный разъем питания ATX12V
Вентиляторы	2 x разъема вентиляторов CPU (4-контактные) 2 х разъема подключения компонентов СВО (4-контактные) 4 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор с вентилятором на чипсете Медный радиатор-водоблок на элементах подсистемы питания
Внешние порты I/O	2 x RJ45 2 x разъема для антенны модуля Wi-Fi 4 x USB 3.2 Gen 1 Type-A 7 х USB 3.2 Gen 2 Type-A 1 х USB 3.2 Gen 2 Type-C 5 x аудиопортов 1 x Optical S/PDIF out 1 х кнопка «USB BIOS Flashback» 1 х кнопка «Clear CMOS»
Внутренние порты I/O	1 x USB 3.2 Gen 2 2 x USB 3.2 Gen 1 2 x USB 2.0
BIOS	256 Мбит Flash ROM UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2
Форм-фактор	ATX 305 x 244 мм
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

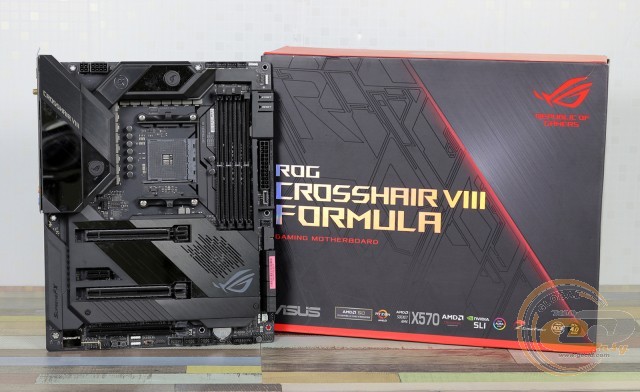

Новинка поставляется в хорошо иллюстрированной упаковке с кратким описанием ее основных особенностей и возможностей.

Комплект поставки полностью соответствует ее топовому статусу. Помимо привычной бумажной документации и диска с ПО, он также включает в себя:

• шесть SATA-шлейфов (четыре обычных и два в тканевой оплетке);
• Q-коннектор для более удобного подключения фронтальной панели корпуса ПК;
• антенну Wi-Fi;
• набор винтиков для крепления M.2-накопителей;
• кабели подключения RGB- и LED-лент;
• набор наклеек с логотипом ASUS ROG;
• картонную подставку под чашку.

Дизайн и особенности платы

Материнская плата соответствует формату ATX и выполнена на текстолите черного цвета. Сзади есть усилительная пластина, которая пригодится при установке массивных башенных кулеров.

Она же служит и дополнительным радиатором для охлаждения элементов подсистемы питания.

Лицевую сторону платы прикрывает панель со встроенной LED-подсветкой. Имеется масса всевозможных режимов иллюминации и сочетаний цветов (настройка осуществляется через фирменную утилиту ASUS Aura Sync), а также поддержка синхронизации подсветки разных компонентов ПК.

Но подсветкой в наше время уже никого не удивишь, поэтому инженеры пошли еще дальше и встроили в кожух OLED-дисплей. Он заменяет привычный индикатор POST-кодов и выводит полезную информацию о состоянии ПК (например, температуру процессора). С точки зрения практичности решение немного спорное (учитывая размеры дисплея), но на счет оригинальности не поспоришь.

А вот так ASUS ROG Crosshair VIII Formula выглядит с демонтированными декоративными накладками. Сразу же бросается в глаза большое количество разъемов, кнопок и переключателей. Учитывая, что новинка предназначена в том числе и для энтузиастов-оверклокеров – все вполне логично.

Для разгона на открытом стенде предусмотрен ряд кнопок («Start», «Reset», «Safe Boot», «ReTry») и индикаторов, сигнализирующих о состоянии основных узлов системы.

Если вы любите баловаться с жидким азотом, то приятной новостью станет наличие джампера для преодоления ошибки cold-boot и специального переключателя, переводящего процессор в щадящий режим работы на пониженной частоте. Пригодится и специальный выход с возможностью подключения внешнего термодатчика.

Остальные коннекторы уже более привычные простому обывателю и включают в себя колодки для подключения USB-портов (стандартов USB 2.0, 3.2 Gen 1 и 3.2 Gen 2), разъемов на фронтальной панели и светодиодных лент.

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и восемью портами SATA 6 Гбит/с. При установке процессора AMD Ryzen второго поколения или AMD Ryzen с графикой Radeon Vega второй слот M.2 Socket 3 («M.2_2») будет работать в режиме PCIe 3.0.

Системная плата ASUS ROG Crosshair VIII Formula оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4800 МГц (AMD Ryzen 3000), до 3600 МГц (AMD Ryzen 2000) или до 3200 МГц (AMD Ryzen со встроенной графикой). Максимальный объем памяти может достигать 128 ГБ.

Питание процессора и памяти осуществляется по 16-фазной и 2-фазной схемах соответственно. Сами преобразователи основаны на ШИМ-контроллерах ASP1405I и ASP1103. Все компоненты узлов питания отличаются высокой степенью надежности, эффективности и стабильности работы.

Для расширения функциональности есть четыре слота:

• PCI Express 4.0 x16 (в режиме х16 либо x8);
• PCI Express 4.0 x1;
• PCI Express 4.0 x16 (в режиме х8);
• PCI Express 4.0 x16 (в режиме x4).

Из трех слотов PCI Express x16 к процессору подключены только два (с усиленной конструкцией разъемов), которые и делят между собой доступные 16 линий стандарта PCIe 4.0 (PCIe 3.0 при использовании CPU серии AMD Ryzen 2000). Третий разъем подключен к чипсету через 4 линии PCIe 4.0. А в случае установки одного из процессоров AMD Ryzen с графикой Radeon Vega пропускная способность первого PCI Express 3.0 x16 будет ограничена восемью линиями, а второй слот и вовсе будет отключен.

Система охлаждения состоит из двух основных радиаторов: для силовых элементов узла питания процессора и для чипсета. Каждый из них имеет ряд интересных конструктивных особенностей, поэтому рассмотрим их более детально.

Первый по сути является полноценным водоблоком с медным основанием, микроканальной структурой и фиттингами на 1/4". При желании его можно подсоединить к общему контуру СВО.

Во время стресс-теста он прогрелся до 39 – 40°С. После разгона этот показатель увеличился до 53,8°С для верхнего его «крыла» и до 66,6°С для нижнего.

Кулер чипсета представляет собой эдакий вариант мини-«турбины»: вентилятор продувает воздух через алюминиевый радиатор, накрытый сверху пластиковым кожухом. Казалось бы, чипсет выделяет максимум 15 Вт – зачем такие сложности? Но не будем забывать, что в случае установки видеокарты, все пространство в области набора системной логики перекрывается ее кулером, который будет служить дополнительной «печкой».

Также к элементам системы охлаждения стоит отнести радиатор для M.2-накопителей и уже упоминавшуюся выше опорную стальную пластину на тыльной стороне платы.

Возможности организации охлаждения внутри системного корпуса у ASUS ROG Crosshair VIII Formula очень хорошие. В наличии восемь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, два предназначены для подключения помп СВО, а еще четыре используются для системных вертушек. Отметим, что коннекторы для помп рассчитаны на 3 А, а остальные – на стандартное значение в 1 А. При этом для каждого разъема предусмотрен отдельный чип с защитой от перегрузки по силе тока и перегрева.

Также для владельцев СВО предусмотрены коннекторы для подключения сенсоров контроля температуры и скорости потока жидкости в контуре.

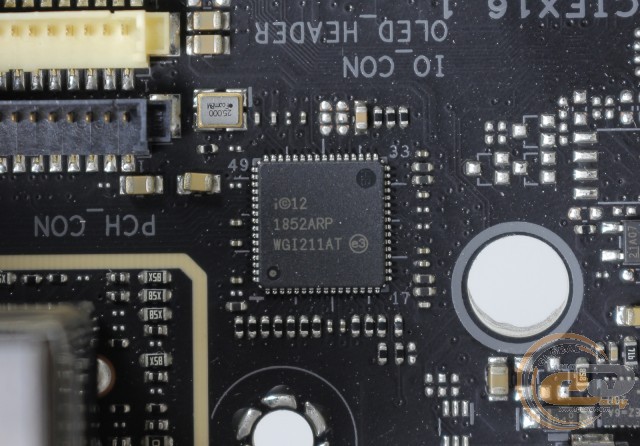

Подсистема проводных сетевых соединений работает под управлением LAN-контроллеров Intel WGI211AT и Aquantia AQC111C. Они обеспечивают передачу данных на скорости 1 и 5 Гбит/с соответственно. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита ROG GameFirst V.

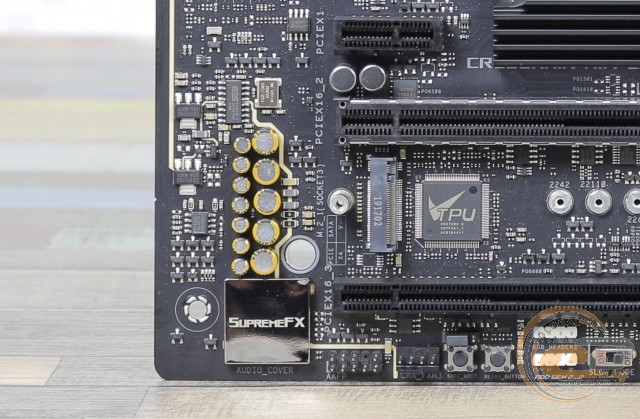

Предустановленный аудиокодек SupremeFX S1220 предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальных аудиовыходов и усилителя TI RC4580 с поддержкой наушников с высоким импедансом.

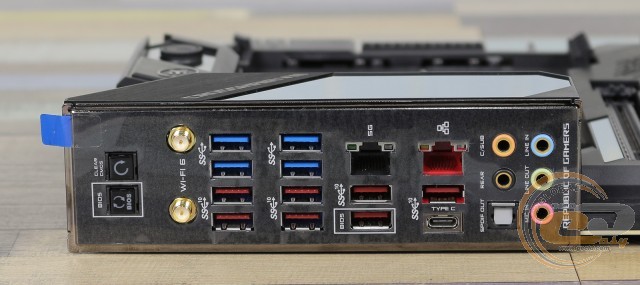

На интерфейсную панель выведены следующие порты:

• 2 x RJ45;
• 2 x разъема для антенны модуля Wi-Fi;
• 4 x USB 3.2 Gen 1 Type-A;
• 7 х USB 3.2 Gen 2 Type-A;
• 1 х USB 3.2 Gen 2 Type-C;
• 5 x аудиопортов;
• 1 x Optical S/PDIF out;
• 1 х кнопка «USB BIOS Flashback»;
• 1 х кнопка «Clear CMOS».

Интерфейсная панель новинки выгодно отличается поддержкой новейшего стандарта беспроводной связи 802.11ax Wi-Fi 6 (до 2400 Мбит/с), наличием двенадцати портов USB и удобным подключением многоканальной акустики. Также отметим присутствие кнопок сброса и обновления BIOS.

UEFI BIOS

ASUS ROG Crosshair VIII Formula использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode» и «Advanced Mode». Первый подойдет для быстрого мониторинга состояния ПК, а также для автоматического конфигурирования его основных компонентов. Второй же будет интересен продвинутым пользователям, желающим иметь доступ ко всем мельчайшим настройкам установленного железа. Как всегда, очень большое внимание уделено параметрам разгона процессора и памяти, а также тюнингу системы охлаждения ПК.

Возможности разгона

Основными настройками BIOS, отвечающими за автоматический разгон, являются «Ai Overclock Tuner» и «Performance Enhancer».

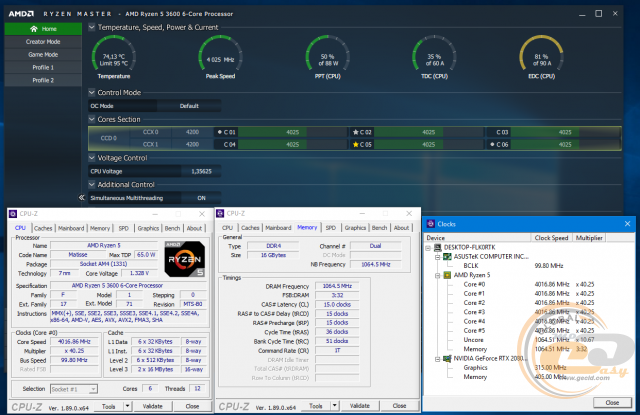

По умолчанию используется профиль «Default», в котором увеличивается только частота процессора (в нашем случае до 4017 МГц при 1,356 В).

Разгон памяти придется производить вручную.

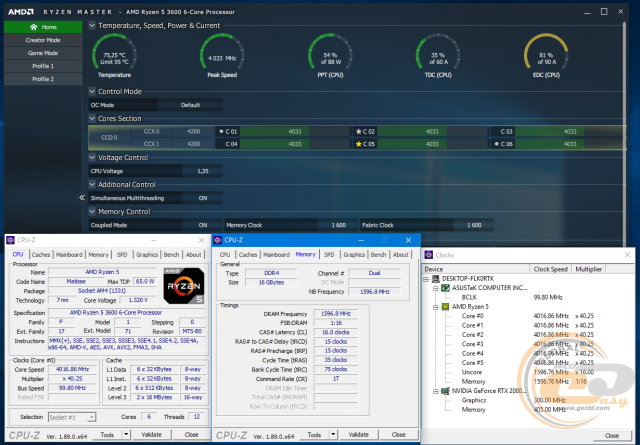

Либо же можно выбрать профиль «D.O.C.P. Standard», а затем подтянуть XMP-профиль, определенный производителем оперативной памяти. Во время тестирования этот вариант оказался более целесообразным, поскольку кроме частоты в 3200 МГц были установлены и меньшие тайминги.

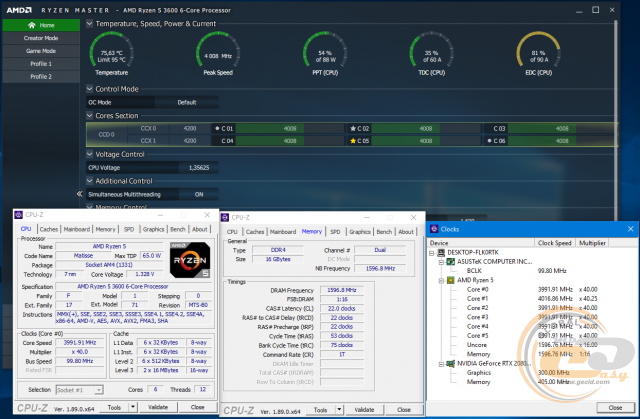

Если обратиться к настройке «Performance Enhancer», то здесь доступны три уровня, которые в первую очередь влияют на скорость процессора. При активации максимального из них («Level 3») частота CPU составила почти 4100 МГц при 1,3875 В.

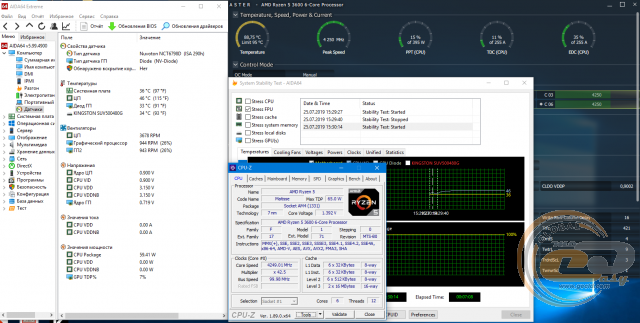

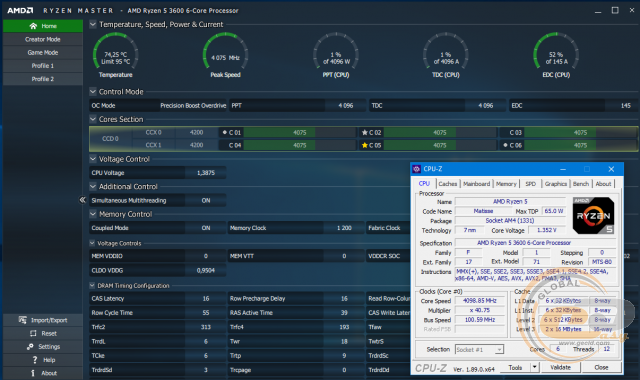

Однако разгон ручками все равно позволил добиться лучших результатов: 4250 МГц при 1,4 В. Энергопотребление ПК выросло на 18 Вт, что сравнительно немного. Современные башенные кулеры без проблем должны справиться с дополнительной нагрузкой, не говоря уже о СВО.

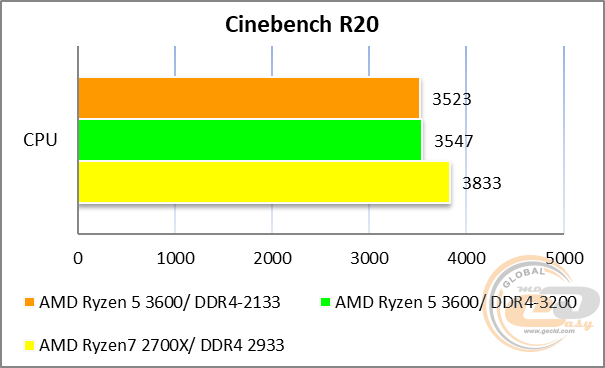

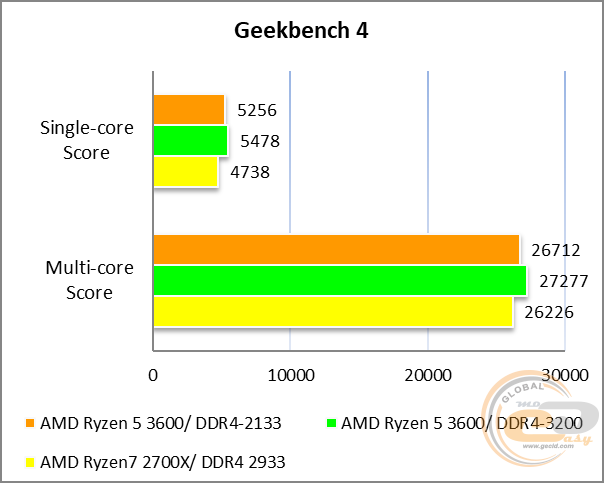

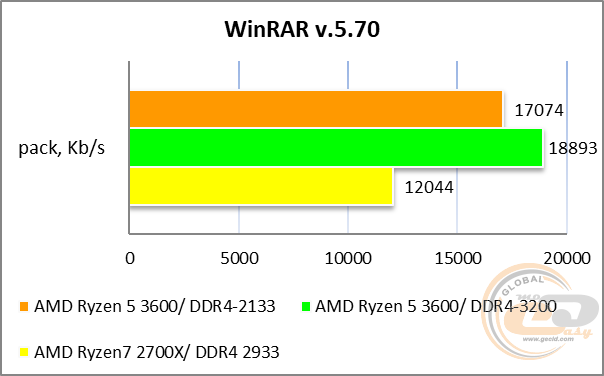

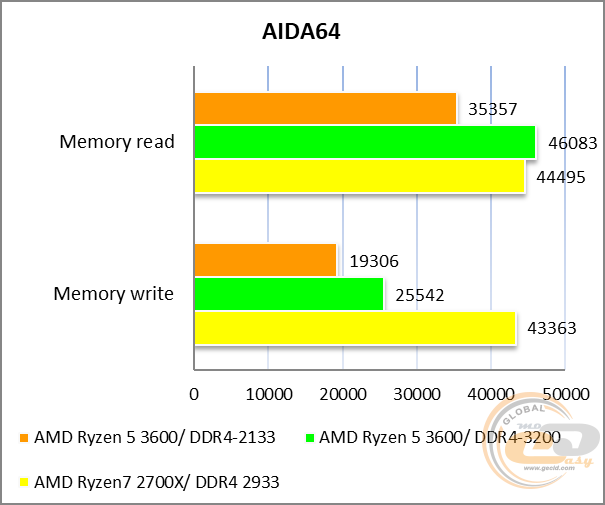

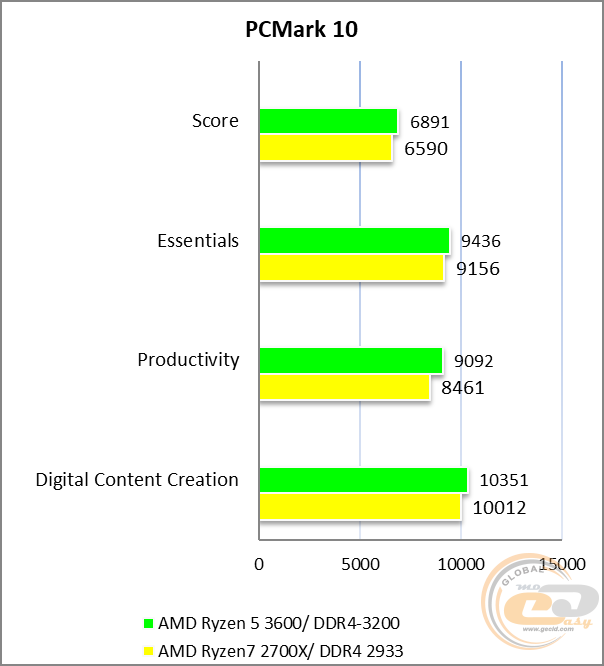

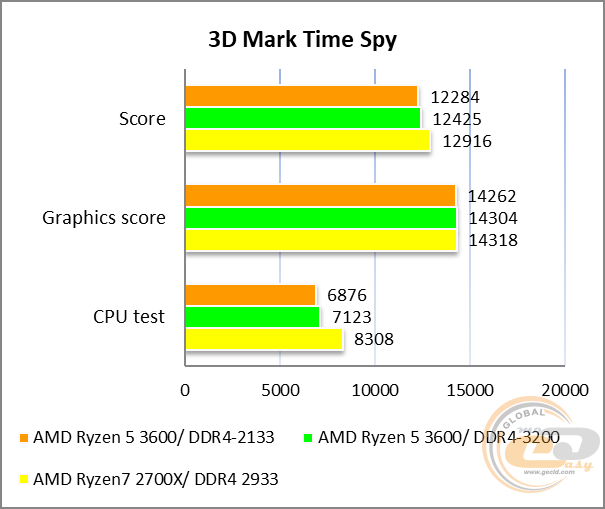

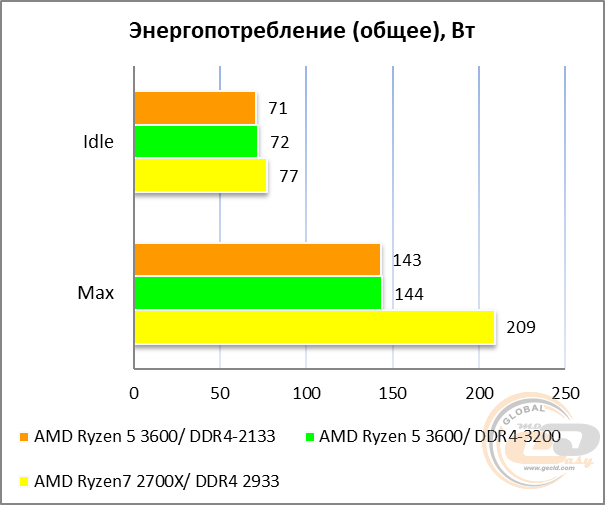

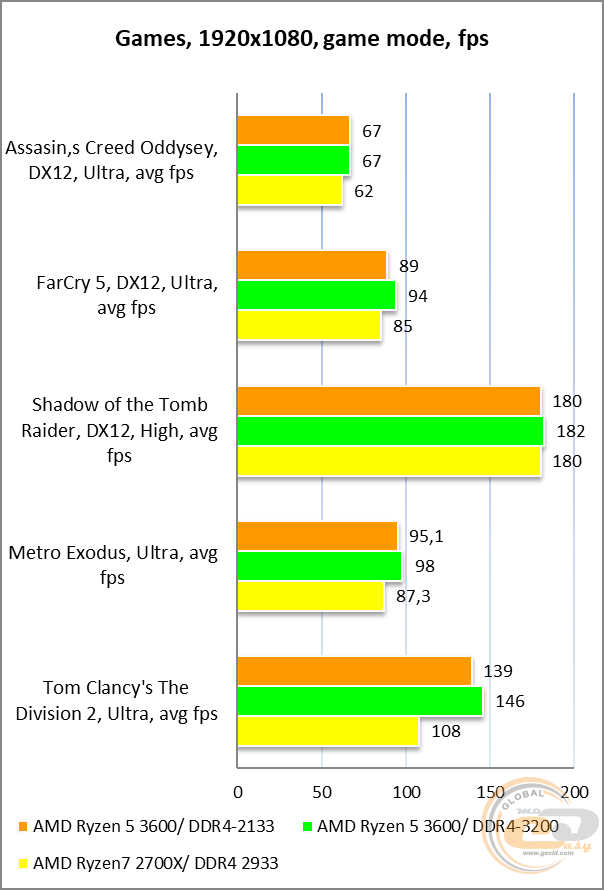

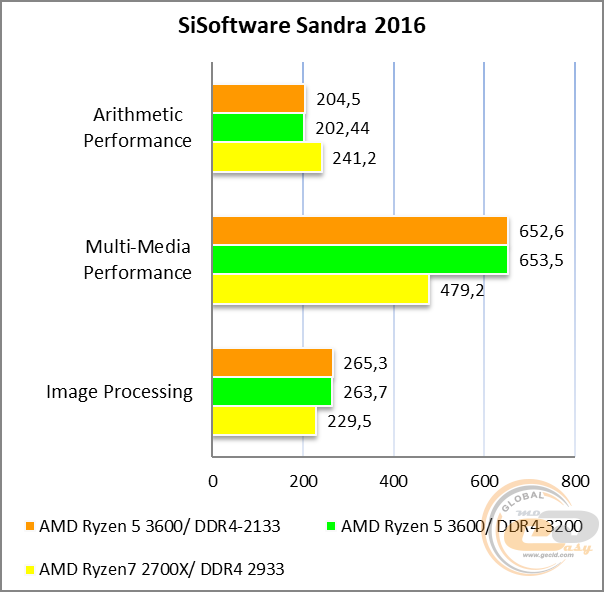

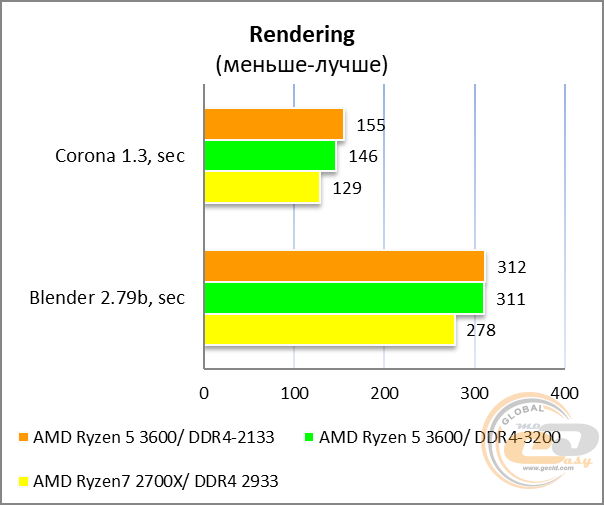

Тестирование

Для проверки возможностей материнской платы ASUS ROG Crosshair VIII Formula использовалось следующее оборудование:

В итоге можно сказать, что плата не ограничивает возможности остальных компонентов ПК, независимо от типа используемого процессора, а в некоторых случаях помогает добиться даже чуть большей производительности благодаря разгону памяти.

Тестирование звукового тракта на основе кодека SupremeFX S1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема на основе 8-канального кодека SupremeFX S1220 демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно для повседневного использования.

Итоги

ASUS ROG Crosshair VIII Formula по праву можно назвать венцом инженерной мысли на рынке материнских плат. Она идеально подходит для сборки мощных ПК на основе топовых процессоров AMD Ryzen, независимо от специализации системы. Для оверклокеров она готова предложить усиленный 16-фазный узел питания на долговечных и надежных компонентах, расширенный набор средств по управлению и мониторингу во время разгона (в том числе при использовании жидкого азота) и UEFI BIOS с огромным количеством разнообразных настроек.

Геймеры же по достоинству оценят наличие 5-гигабитного LAN-порта с возможностью приоритезации трафика, поддержку новейшего стандарта Wi-Fi 6 802.11ax, а также качественную 8-канальную аудиосистему с аппаратным усилителем для наушников с высоким импедансом.

Не лишним будет отметить и продуманную реализацию системы охлаждения, в которой обычный с виду радиатор можно подключить к контуру СВО. Количества доступных разъемов для вентиляторов более чем достаточно. Причем для каждого предусмотрена отдельная микросхема мониторинга и защиты.

О разного рода слотах и разъемах мы уже даже и не говорим – их гораздо больше, чем на обычных платах, поэтому вы не испытаете никаких трудностей в плане подключения периферии.

Что касается ценника, то он такой же бескомпромиссный, как и возможности самой платы – почти $700. Да, ASUS ROG Crosshair VIII Formula – это Роллс-Ройс на рынке материнских плат: стоит много, но покупая ее, вы понимаете за что переплачиваете.

Достоинства:

• поддержка шины PCI-Express 4.0 при установке процессоров AMD Ryzen последнего поколения;
• надежная 16-фазная подсистема питания;
• поддержка беспроводных интерфейсов новейших стандартов Wi-Fi 6 802.11ax и Bluetooth 5.0;
• использование двух сетевых контроллеров с пропускной способностью 5 и 1 Гбит/с и с возможностью приоритезации сетевого трафика;
• поддержка модулей оперативной памяти с частотой до 4800 МГц;
• наличие подсветки ASUS AURA Sync;
• наличие OLED-дисплея с возможностью вывода информации о состоянии компонентов ПК;
• поддержка портов USB 3.2 Gen 2;
• производительная система охлаждения;
• возможность включения радиатора силовых элементов питания в контур СВО;
• богатые возможности по организации дисковой подсистемы;
• отличные возможности по автоматическому и ручному разгону;
• качественная звуковая подсистема;
• хорошая компоновка интерфейсной панели;
• наличие полезных управляющих элементов на плате;
• поддержка ряда фирменных технологий;
• расширенный комплект поставки.

Особенности:

• при установке процессоров AMD Ryzen 2-го поколения часть слотов и интерфейсов будут работать на шине PCI Express 3.0.

Автор: Сергей Будиловский

Выражаем благодарность компании MTI, официальному представителю компании ASUS, за предоставленную для тестирования материнскую плату.
