Обзор и тестирование материнской платы ASUS ROG MAXIMUS XI HERO (WI-FI): почти флагман

01-11-2018

ASUS ROG MAXIMUS XI HERO (WI-FI)

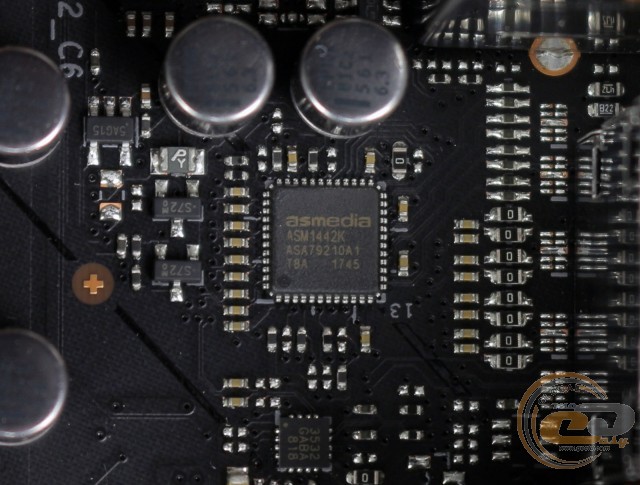

Если же вы решили воспользоваться iGPU процессора, то в вашем распоряжении два видеовыхода (HDMI и DisplayPort), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS ROG MAXIMUS XI HERO (WI-FI)

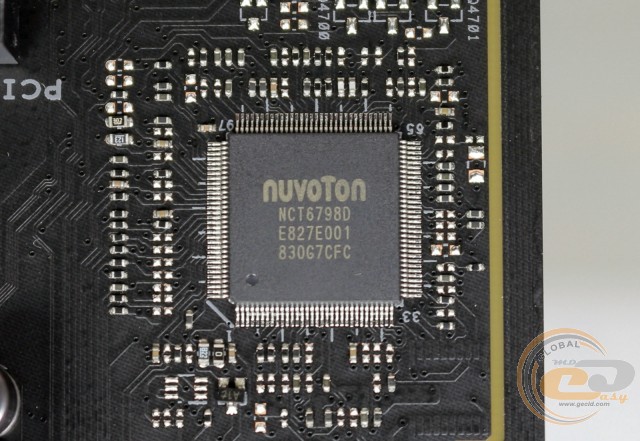

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг.

ASUS ROG MAXIMUS XI HERO (WI-FI)

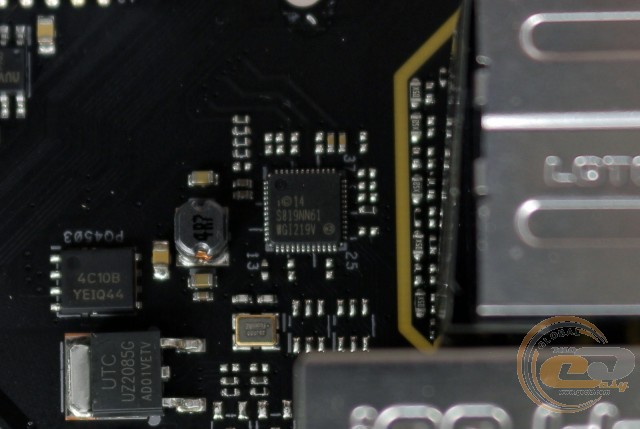

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита ROG GameFirst V.

ASUS ROG MAXIMUS XI HERO (WI-FI)

Предустановленный аудиокодек Realtek ALC S1220 предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальных аудиовыходов и усилителя TI RC4580 с поддержкой наушников с высоким импедансом.

ASUS ROG MAXIMUS XI HERO (WI-FI)

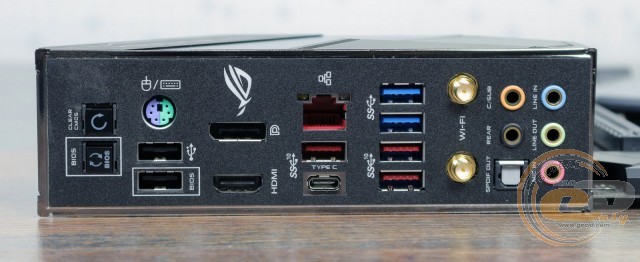

На интерфейсную панель тестируемой модели выведены следующие элементы:

  • 1 x PS/2 Combo;
  • 1 x DisplayPort;
  • 1 x HDMI;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 2 х USB 3.1 Gen 1;
  • 1 x USB 3.1 Gen 2 Type-C;
  • 3 х USB 3.1 Gen 2;
  • 5 x аудиопортов;
  • 1 x Optical S/PDIF out
  • 1 x кнопка «Сброс CMOS»;
  • 1 x кнопка «USB BIOS Flashback».

За заглушкой интерфейсной панели скрывается предустановленный модуль Intel Wireless-AC 9560. Он реализует поддержку стандартов 802.11a/b/g/n/ac Wi-Fi (2,4 / 5 ГГц) и Bluetooth 5.0. Также отметим большое количество портов USB (включая четыре USB 3.1 Gen 2), пару видеовыходов, удобное подключение многоканальной акустики, наличие возможности сброса CMOS и обновления прошивки BIOS без использования процессора и ОЗУ.

ASUS ROG MAXIMUS XI HERO (WI-FI)

ASUS ROG MAXIMUS XI HERO (WI-FI)

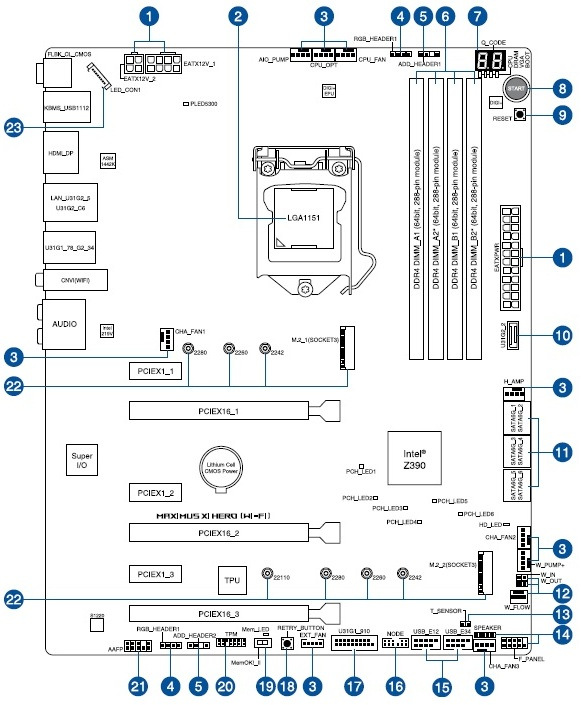

Возможности организации охлаждения внутри системного корпуса у ROG MAXIMUS XI HERO (WI-FI) очень хорошие. В наличии восемь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, два предназначены для подключения водоблоков СВО, а еще четыре используются для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS ROG MAXIMUS XI HERO (WI-FI)

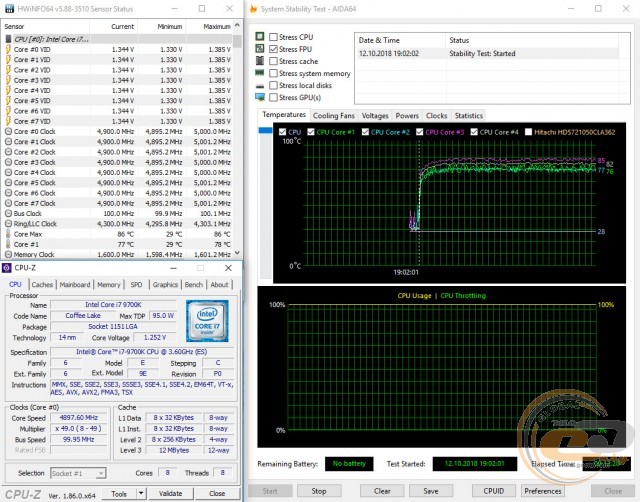

Воспользовавшись функцией автоматического разгона в режиме «GAMER OC», мы получили частоту процессора Intel Core i7-9700K на уровне 4,9 ГГц при напряжении 1,252 В. При запуске стресс-теста AIDA64 максимальная температура ядер достигала 86°С, и никаких проблем со стабильностью работы не было.

ASUS ROG MAXIMUS XI HERO (WI-FI)

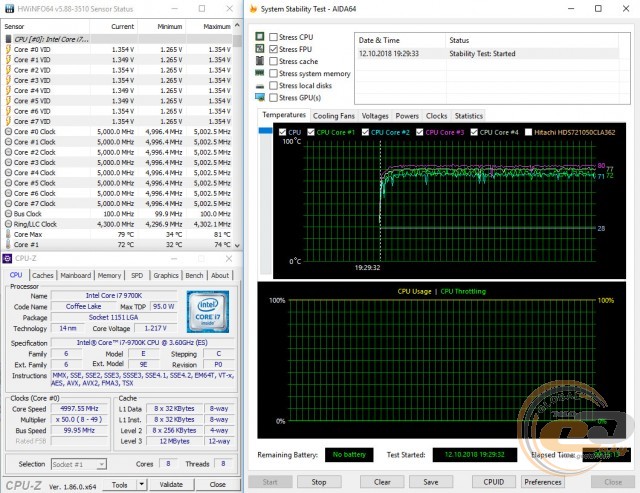

По итогам ручного разгона рабочая частота тестового процессора составила 5000 МГц при напряжении 1,217 В. Для этого в BIOS мы подняли напряжение до 1,30 В и множитель до «x50». Стресс-тест опять прошел без проблем – температура ядер не поднималась выше 81°С.

ASUS ROG MAXIMUS XI HERO (WI-FI)

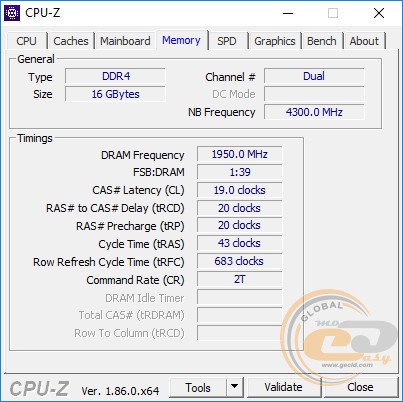

Тестовая оперативная память DDR4-3200 G.SKILL Trident Z работала на скорости DDR4-3900 МГц.

Тестирование

Для проверки возможностей материнской платы ROG MAXIMUS XI HERO (WI-FI) использовалось следующее оборудование:

Процессор

Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

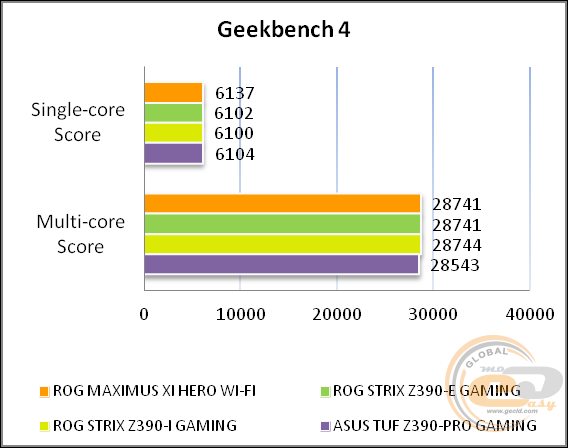

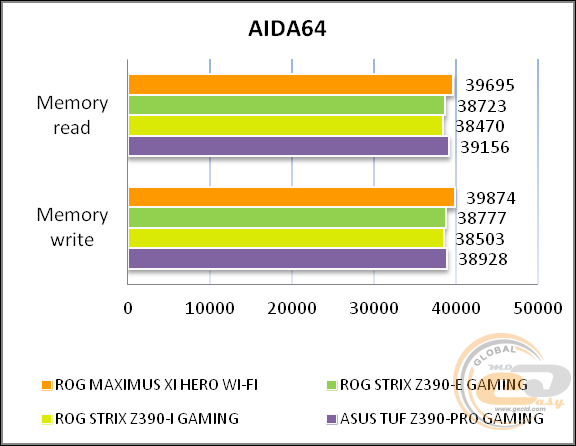

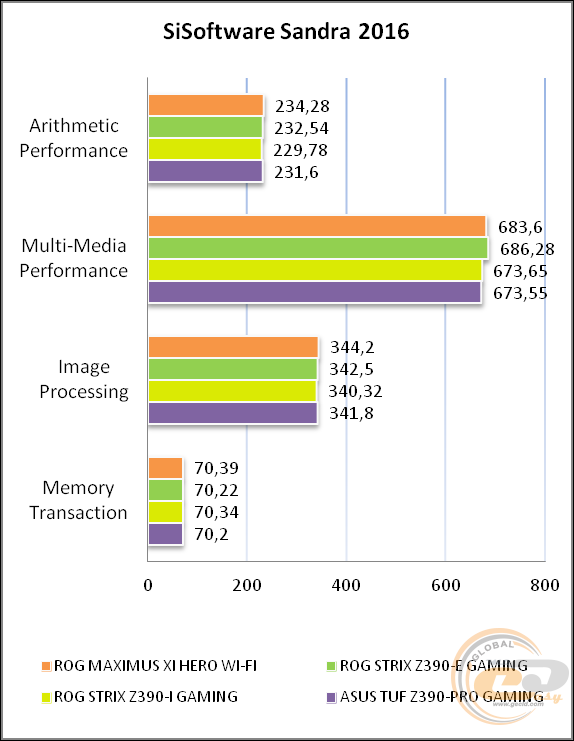

ASUS ROG MAXIMUS XI HERO (WI-FI)

ASUS ROG MAXIMUS XI HERO (WI-FI)

ASUS ROG MAXIMUS XI HERO (WI-FI)

ASUS ROG MAXIMUS XI HERO (WI-FI)

ASUS ROG MAXIMUS XI HERO (WI-FI)

ASUS ROG MAXIMUS XI HERO (WI-FI)

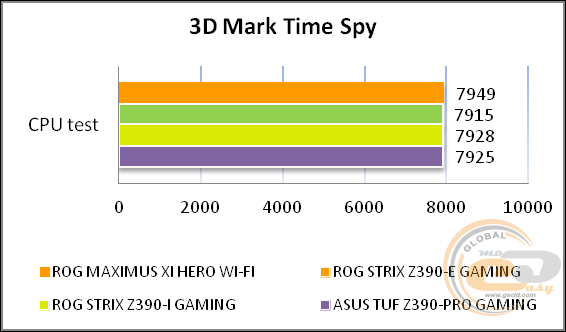

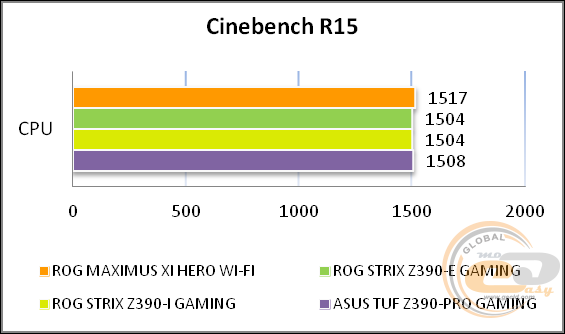

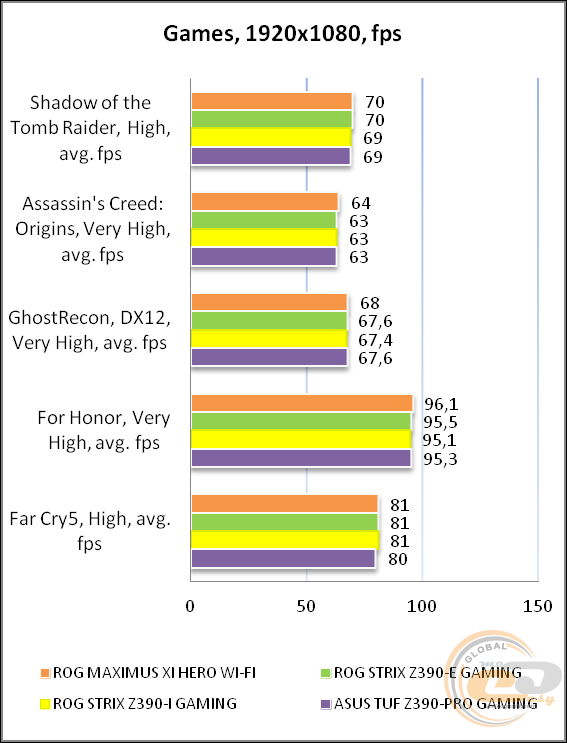

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.07

Отлично

Уровень шума, дБ (А)

-93.1

Очень хорошо

Динамический диапазон, дБ (А)

93.1

Очень хорошо

Гармонические искажения, %

0.0013

Отлично

Гармонические искажения + шум, дБ(A)

-85.0

Хорошо

Интермодуляционные искажения + шум, %

0.0077

Отлично

Взаимопроникновение каналов, дБ

-91.7

Отлично

Интермодуляции на 10 кГц, %

0.0078

Отлично

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.07

Отлично

Уровень шума, дБ (А)

-103.6

Отлично

Динамический диапазон, дБ (А)

105.1

Отлично

Гармонические искажения, %

0.0016

Отлично

Гармонические искажения + шум, дБ(A)

-88.9

Хорошо

Интермодуляционные искажения + шум, %

0.0049

Отлично

Взаимопроникновение каналов, дБ

-90.0

Отлично

Интермодуляции на 10 кГц, %

0.0044

Отлично

Общая оценка



Очень хорошо

Звуковая подсистема на основе 8-канального кодека Realtek ALC S1220 с рядом интересных особенностей демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно.

Выводы

ASUS ROG MAXIMUS XI HERO (WI-FI)

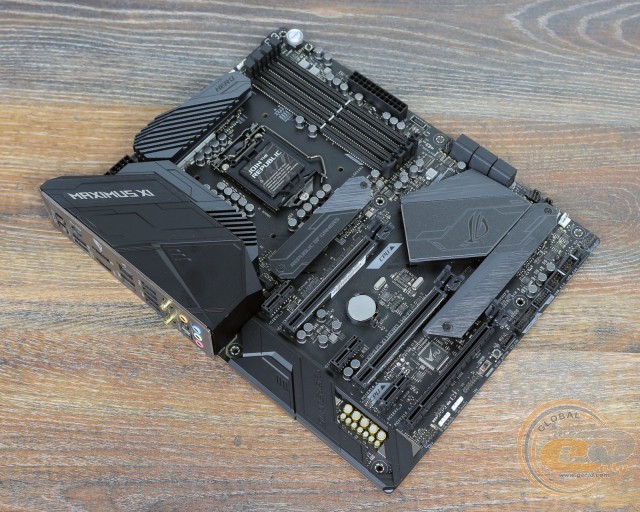

Материнская плата ASUS ROG MAXIMUS XI HERO (WI-FI) на текущий момент является самой доступной моделью на чипсете Intel Z390 в топовой игровой линейке. Ее средняя стоимость на рынке составляет порядка $365.

Что же она предлагает за эту сумму? Продуманную компоновку, поддержку быстрых модулей оперативной памяти (DDR4-4400), два слота M.2 Socket 3 с предустановленными радиаторами, эффективную систему охлаждения, 10-фазную подсистему питания с рабочей нагрузкой до 50 А на каждую фазу и ряд полезных управляющих элементов. Добавьте к этому гигабитный LAN-контроллер от Intel с возможностью приоритезации трафика, модуль беспроводных интерфейсов Intel Wireless-AC 9560, флагманскую звуковую подсистему с ЦАП ESS Sabre Hi-Fi ES9023P, возможность мониторинга работы контура СВО и поддержку LED-подсветки.

Из дополнительных преимуществ выделим расширенный комплект поставки, стильный дизайн в темных тонах и усиленные слоты PCIe x16 для установки массивных видеокарт.

К ее особенностям можно отнести только традиционные ограничения по одновременной работе некоторых интерфейсов. В итоге ROG MAXIMUS XI HERO (WI-FI), как и ее более доступная версия без поддержки беспроводных интерфейсов, заинтересует требовательных геймеров, любителей поэкспериментировать с разгоном, а также тех, кого не интересуют дополнительные достоинства более дорогих ROG MAXIMUS XI FORMULA и MAXIMUS, о которых мы поговорим в следующих обзорах.

Достоинства:

  • усиленная 10-фазная цифровая подсистема питания;
  • наличие подсветки;
  • приятный дизайн;
  • поддержка USB 3.1 Gen 2 Type-A и Type-C;
  • модуль беспроводных интерфейсов Intel Wireless-AC 9560;
  • два интерфейса M.2 Socket 3 с предустановленными радиаторами;
  • гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
  • пара слотов PCI Express x16 с усиленной конструкцией;
  • поддержка оперативной памяти с частотой до 4400 МГц;
  • эффективная система охлаждения;
  • хороший комплект поставки;
  • хорошие возможности по автоматическому и ручному разгону;
  • качественная звуковая подсистема с дизайном ROG SupremeFX;
  • хорошая компоновка интерфейсной панели;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • ограничение по одновременному использованию ряда интерфейсов.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
