Обзор материнской платы ASUS ROG STRIX B360-I GAMING: для ценителей Mini-ITX

Не единым форматом ATX живет рынок материнских плат, хотя Mini-ITX в последнее время получает не так уж и много внимания со стороны производителей. К примеру, на достаточно популярном чипсете Intel B360 в продаже без особых проблем можно найти только четыре модели. И только две из них можно отнести к решениям высокого уровня.

ASUS ROG STRIX B360-I GAMING

Сегодня познакомимся с одной из них – ASUS ROG STRIX B360-I GAMING. Она предлагает практически максимальные для своего формата возможности по оснащению, поэтому заинтересует любителей компактных систем высокого уровня. По традиции начнем знакомство с изучения подробных характеристик.

Спецификация

Модель

ASUS ROG STRIX B360-I GAMING

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколения для платформы Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

4 x SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 5.0

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

1 x USB 3.1 Gen 1 Type-A

1 х USB 3.1 Gen 1 Type-С

2 x USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

Mini-ITX

170 x 170 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG STRIX B360-I GAMING ASUS ROG STRIX B360-I GAMING

Материнская плата поставляется в традиционной для линейки ROG STRIX упаковке, оформленной преимущественно в темных тонах. Она отличается хорошим информационным наполнением, с указанием ключевых характеристик и особенностей.

ASUS ROG STRIX B360-I GAMING

В коробке мы обнаружили следующий набор аксессуаров:

  • два кабеля SATA;
  • два набора винтиков для M.2-накопителей;
  • удлинитель для подключения фронтальной панели корпуса ПК;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • набор стяжек;
  • кабель подключения светодиодной ленты.

Дизайн и особенности платы

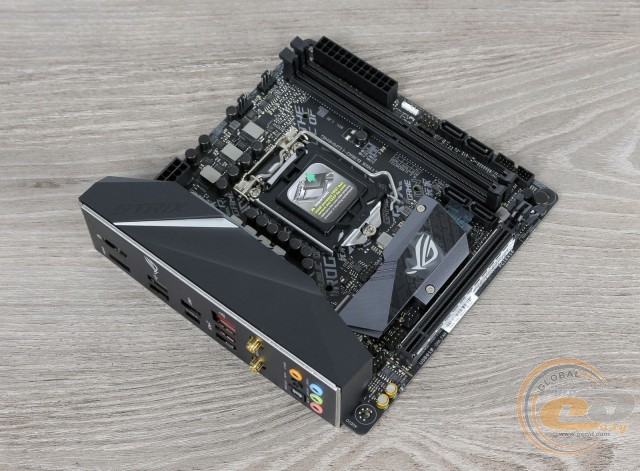

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING выполнена в духе всех последних фирменных решений формата Mini-ITX: черная печатная плата украшена надписями на разных языках, а над интерфейсной панелью находится защитный кожух. В целом дизайн получился строгим и стильным.

ASUS ROG STRIX B360-I GAMING

Из интересных особенностей в глаза сразу бросается характерная для всех фирменных решений формата Mini-ITX конструкция в нижней части печатной платы. Она включает в себя чипсетный радиатор и радиатор M.2-накопителя.

ASUS ROG STRIX B360-I GAMING

Слабым местом в дизайне является расположение двух портов SATA между DIMM-слотами и разъемом PCI Express x16. Доступ к ним не очень удобен после установки габаритного кулера, видеокарты и модулей памяти. В остальном никаких замечаний нет. Порадовало использование DIMM-слотов с защелками только с одной стороны.

ASUS ROG STRIX B360-I GAMING

LED-подсветкой оснащен только правый край печатной платы. Здесь распаяны двенадцать светодиодов. Также отметим наличие пары колодок для подключения светодиодных лент.

ASUS ROG STRIX B360-I GAMING

На обратной стороне печатной платы, помимо опорной пластины процессорного разъема, находится второй слот M.2 Socket 3, сетевой контроллер и ряд элементов подсистемы питания процессора. Поэтому при монтаже платы в корпус рекомендуем соблюдать осторожность.

ASUS ROG STRIX B360-I GAMING

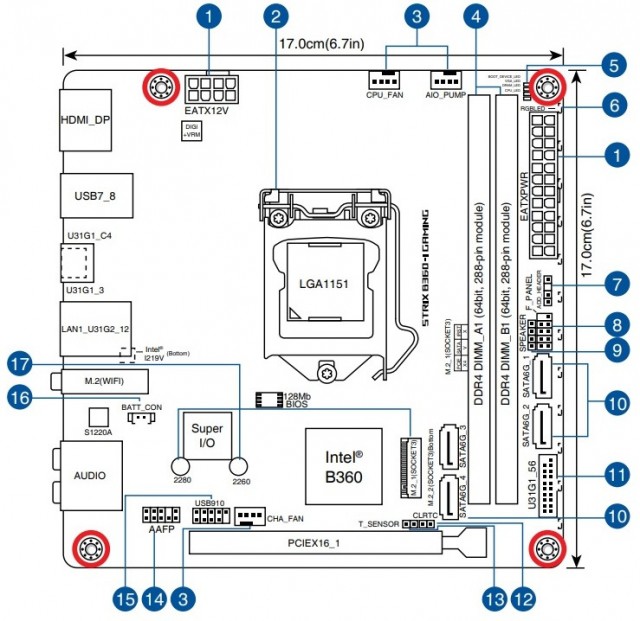

Часть разъемов сосредоточена на правой стороне печатной платы. Тут находятся следующие элементы: колодка подключения фронтальной панели, разъем для светодиодной ленты и колодка для выносной панели с портами USB 3.1 Gen 1.

Всего на плате силами чипсета реализована поддержка двух внутренних и двух внешних портов USB 3.1 Gen 1. Что же касается USB 2.0, то их четыре: по два внешних и внутренних. Также не стоит забывать о паре высокоскоростных USB 3.1 Gen 2 на интерфейсной панели.

ASUS ROG STRIX B360-I GAMING

В нижнем левом углу печатной платы приютились следующие элементы: колодка подключения аудиоразъемов передней панели, колодка активации портов USB 2.0, разъем температурного датчика и джампер сброса CMOS.

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

Возможности организации дисковой подсистемы представлены двумя упомянутыми выше интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с.

ASUS ROG STRIX B360-I GAMING

Системная плата ASUS ROG STRIX B360-I GAMING оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Их максимальная частота может достигать 2666 МГц. Объем не должен превышать 32 ГБ, чего будет достаточно для большинства поставленных задач.

ASUS ROG STRIX B360-I GAMING

Система охлаждения включает в себя два радиатора: один отводит тепло от чипсета, а второй – от элементов подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 40°C;
  • радиатор охлаждения элементов подсистемы питания – 56°С;
  • дроссели подсистемы питания – 53,2°C.

Полученные результаты явно указывают на высокую эффективность системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

Питание процессора осуществляется по 4+3-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов On Semiconductor 4C06B и 4C10B. В роли ШИМ-контроллера используется микросхема ASP1400CTB.

ASUS ROG STRIX B360-I GAMING

По традиции для формата Mini-ITX возможности расширения функциональности материнской платы ASUS ROG STRIX B360-I GAMING представлены только одним слотом PCI Express 3.0 x16. Он использует усиленную конструкцию, поэтому не боится массивных видеокарт.

ASUS ROG STRIX B360-I GAMING

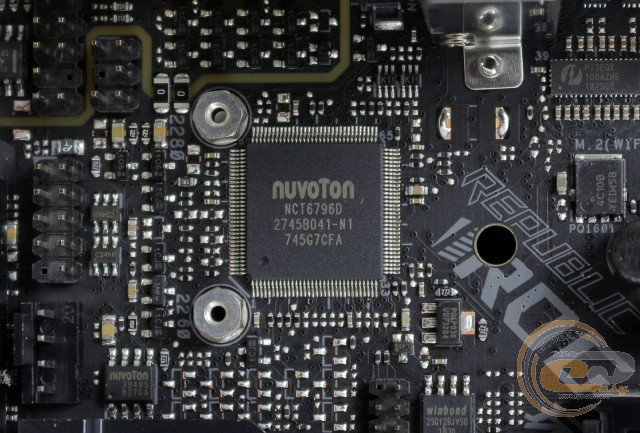

Возможности Multi I/O возложены на микросхему NUVOTON NCT6796D, которая обеспечивает мониторинг.

ASUS ROG STRIX B360-I GAMING

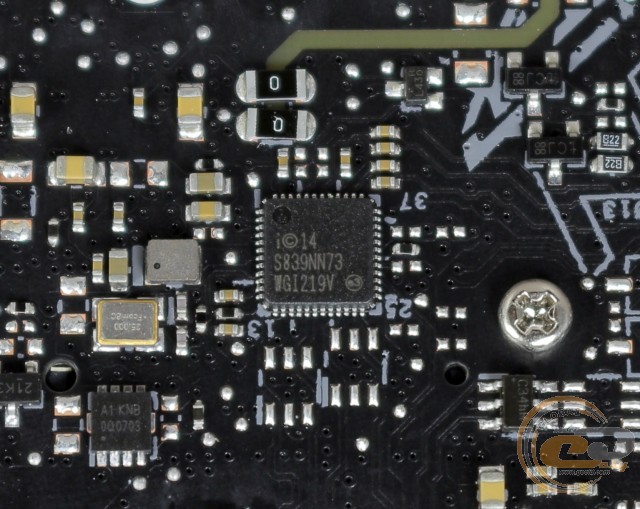

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. За приоритизацию трафика отвечает технология ROG GameFirst IV.

ASUS ROG STRIX B360-I GAMING

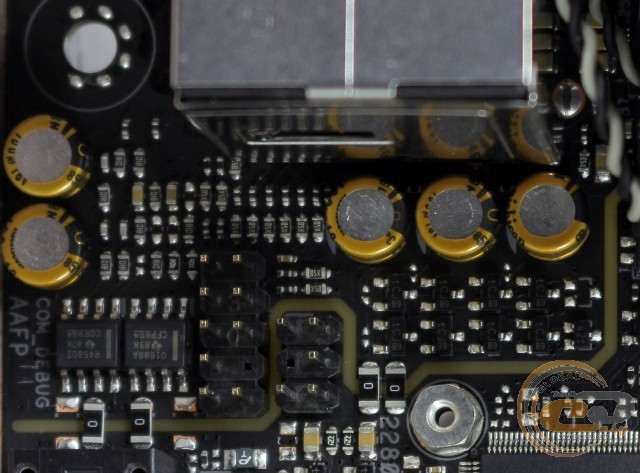

Аудиоподсистема с дизайном ROG SupremeFX на основе кодека Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.

ASUS ROG STRIX B360-I GAMING

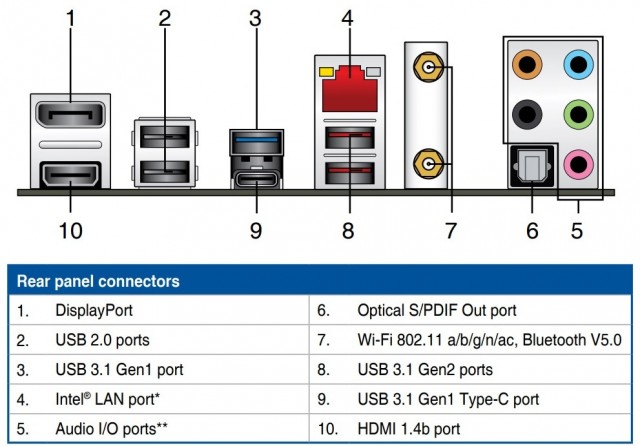

На интерфейсную панель выведены следующие порты:

  • 1 x LAN (RJ45);
  • 2 x USB 2.0;
  • 2 x USB 3.1 Gen 2;
  • 1 x USB 3.1 Gen 1 Type-A;
  • 1 х USB 3.1 Gen 1 Type-C;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x Optical S/PDIF out;
  • 2 x разъема подключения комбинированной антенны Wi-Fi и Bluetooth;
  • 5 x аудиопортов.

Главным достоинством этой конфигурации является поддержка двухполосного (2,4 и 5 ГГц) модуля 802.11a/b/g/n/ac Wi-Fi и Bluetooth 5.0. Также в активе пара USB 3.1 Gen 2 и два видеовыходов.

ASUS ROG STRIX B360-I GAMING

Возможности организации охлаждения внутри системного корпуса у ASUS ROG STRIX B360-I GAMING представлены тремя 4-контактными разъемами для подключения вентиляторов. Один из них служит для системы охлаждения CPU, один предназначен для подключения водоблока СЖО, а третий используется для системной вертушки.

UEFI BIOS

Тестируемая модель получила современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS ROG STRIX B360-I GAMING

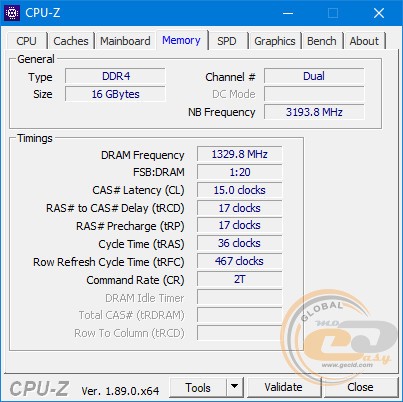

Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на максимально заявленной частоте DDR4-2666 МГц.

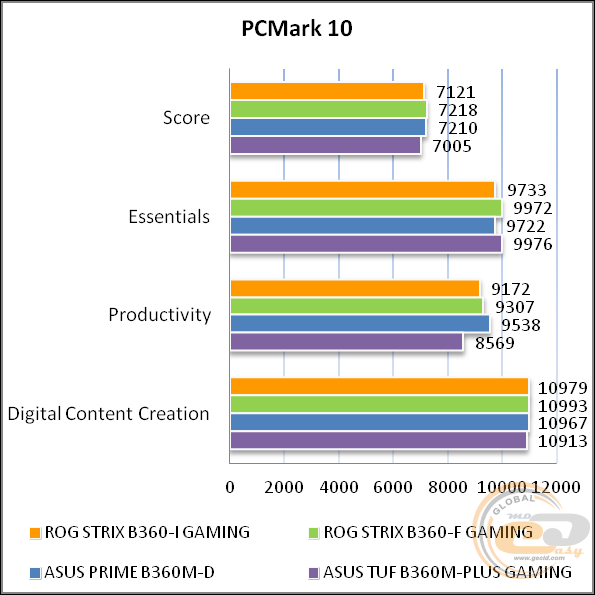

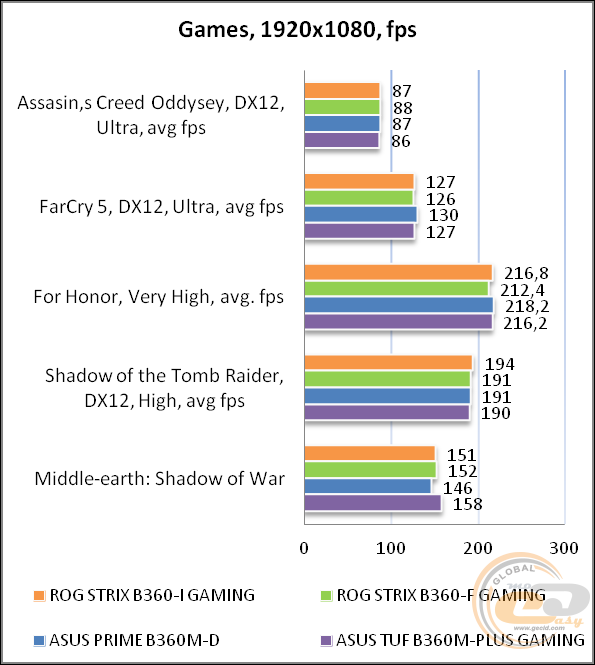

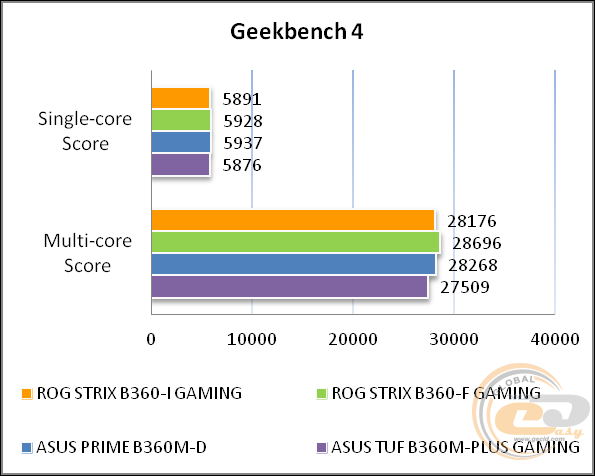

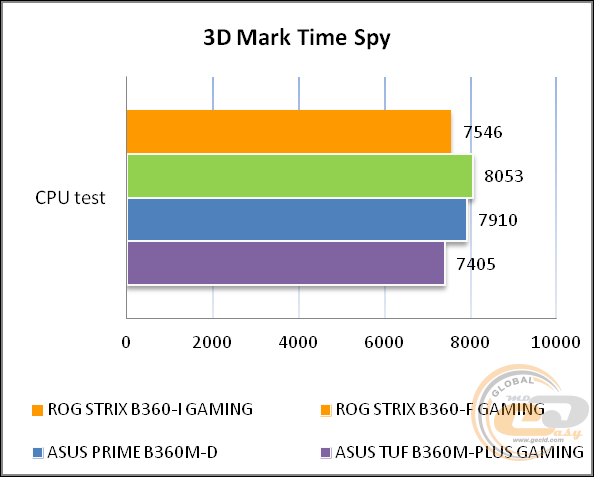

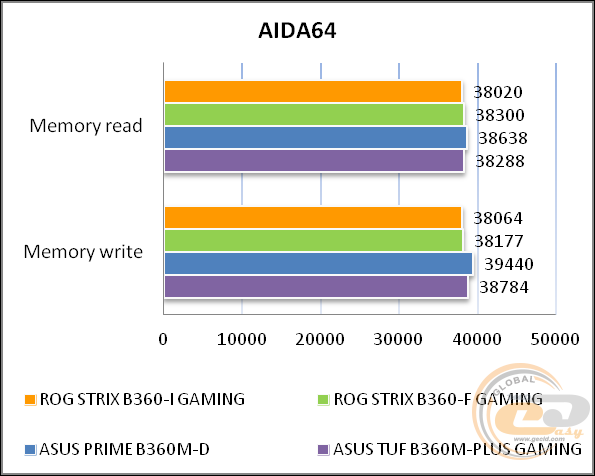

Тестирование

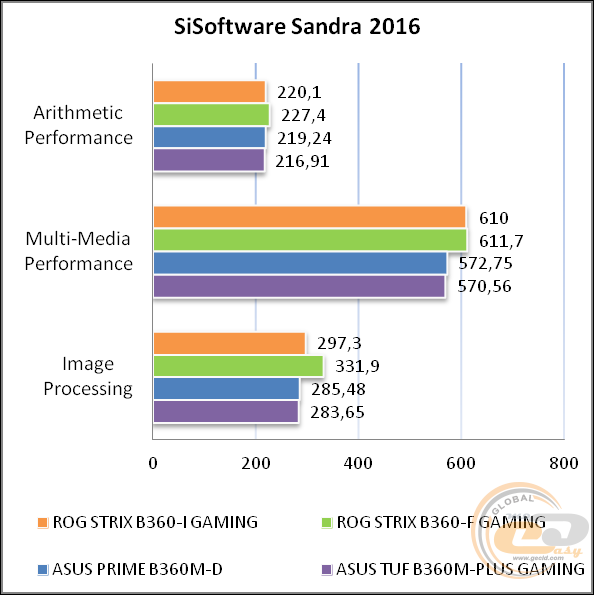

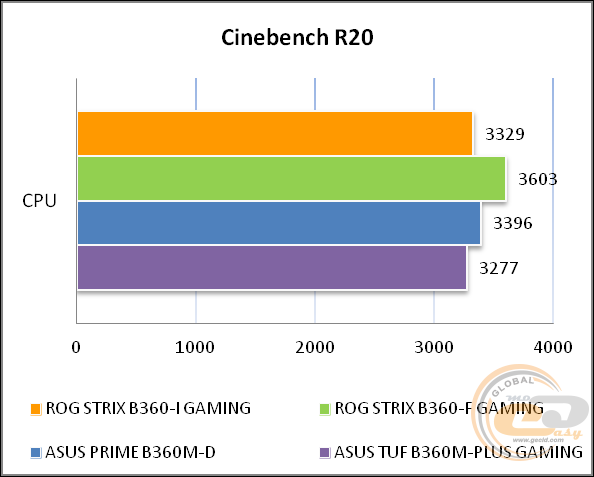

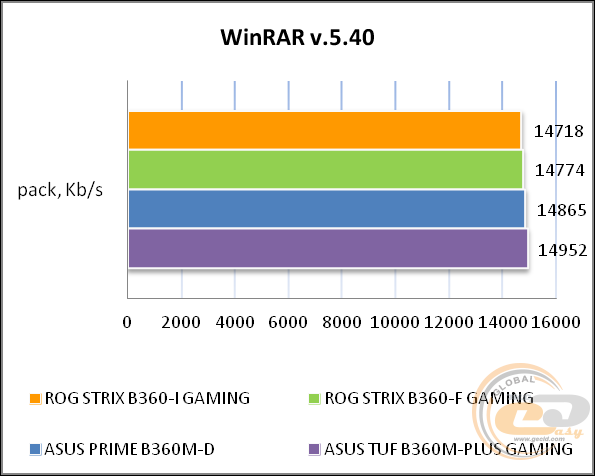

Для проверки возможностей ASUS ROG STRIX B360-I GAMING использовалось следующее оборудование:

Процессор

Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01

Видеокарта

ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC

Накопитель

Kingston SUV500/480 ГБ

Блок питания

Seasonic X-660 Gold (SS-660KM Active PFC)

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

В итоге мы получили достойные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.16, +0.09

Отлично

Уровень шума, дБ (А)

-87.0

Хорошо

Динамический диапазон, дБ (А)

86.9

Хорошо

Гармонические искажения, %

0.00223

Отлично

Гармонические искажения + шум, дБ(A)

-77.8

Средне

Интермодуляционные искажения + шум, %

0.015

Очень хорошо

Взаимопроникновение каналов, дБ

-86.0

Отлично

Интермодуляции на 10 кГц, %

0.014

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.16, +0.09

Отлично

Уровень шума, дБ (А)

-87.8

Хорошо

Динамический диапазон, дБ (А)

87.6

Хорошо

Гармонические искажения, %

0.00293

Отлично

Гармонические искажения + шум, дБ(A)

-78.7

Средне

Интермодуляционные искажения + шум, %

0.014

Очень хорошо

Взаимопроникновение каналов, дБ

-81.5

Очень хорошо

Интермодуляции на 10 кГц, %

0.013

Очень хорошо

Общая оценка



Очень хорошо

В целом внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, и вряд ли кто-то из потенциальных покупателей задумается о приобретении дискретной звуковой платы.

Итоги

ASUS ROG STRIX B360-I GAMING

Если вы планируете собрать ультракомпактную систему формата Mini-ITX без разгона процессора, то ASUS ROG STRIX B360-I GAMING выглядит для этого интересным вариантом. Несмотря на малые габариты печатной платы, вы получаете модуль беспроводных интерфейсов 802.11ac Wi-Fi + Bluetooth 5.0, отличную звуковую подсистему, порты USB 3.1 Gen 2, качественный сетевой контроллер, приятный дизайн с LED-подсветкой и возможность установить два M.2-накопителя.

Отдельно отметим приятные мелочи вроде защитного кожуха над интерфейсной панелью, усиленный слот для видеокарты, DIMM-слоты с защелками только с одной стороны и две колодки для подключения светодиодных лент.

Каких-либо недостатков у платы в процессе тестирования мы не заметили, поэтому можно смело рекомендовать ASUS ROG STRIX B360-I GAMING к покупке.

Достоинства:

  • использование гигабитного сетевого контроллера Intel с возможностью приоритизации сетевого трафика;
  • наличие подсветки ASUS AURA Sync и колодок для светодиодных лент;
  • приятный дизайн;
  • поддержка портов USB 3.1 Gen 2;
  • пара интерфейсов M.2 Socket 3;
  • поддержка беспроводных интерфейсов 802.11ac Wi-Fi + Bluetooth 5.0;
  • качественная звуковая подсистема;
  • поддержка ряда полезных фирменных технологий.

gamers

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
