Обзор материнской платы ASUS ROG STRIX B450-I GAMING: лучший компакт для AMD?

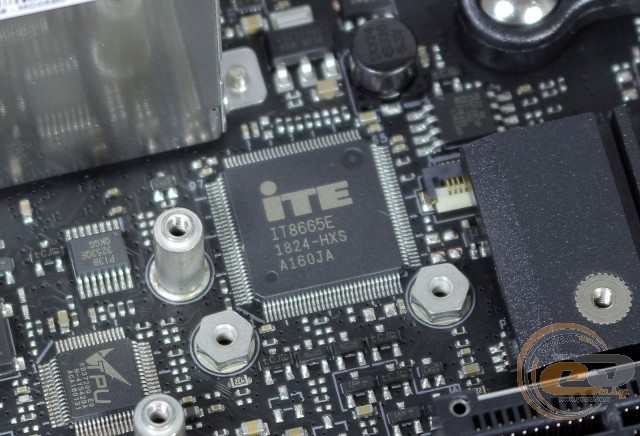

Возможности Multi I/O возложены на микросхему ITE IT8665E, которая управляет работой вентиляторов и обеспечивает мониторинг.

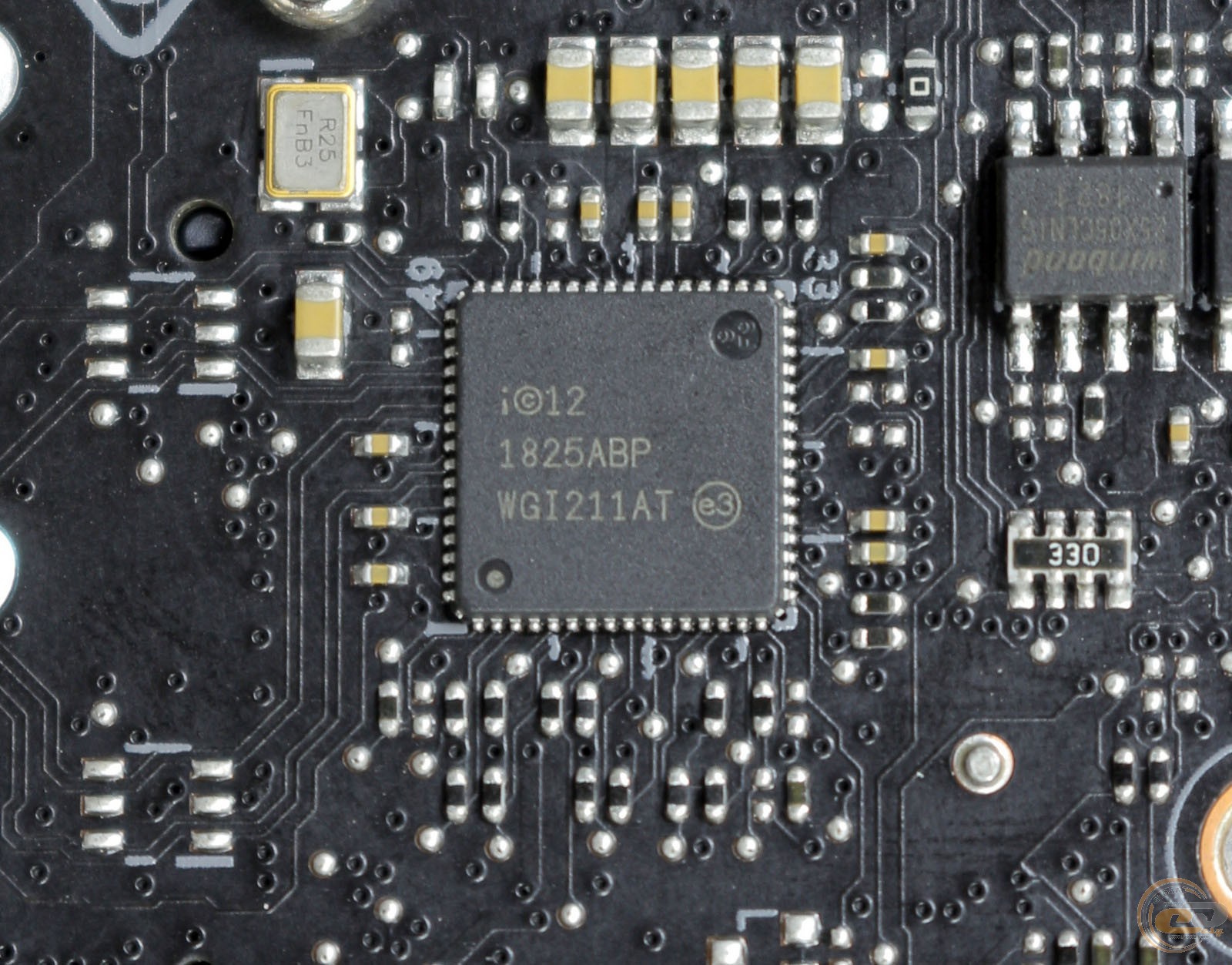

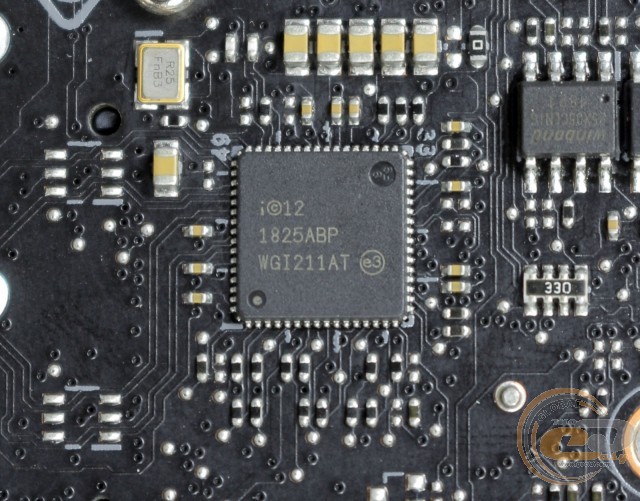

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI211AT. С приоритизацией трафика поможет справиться фирменная технология GameFirst IV.

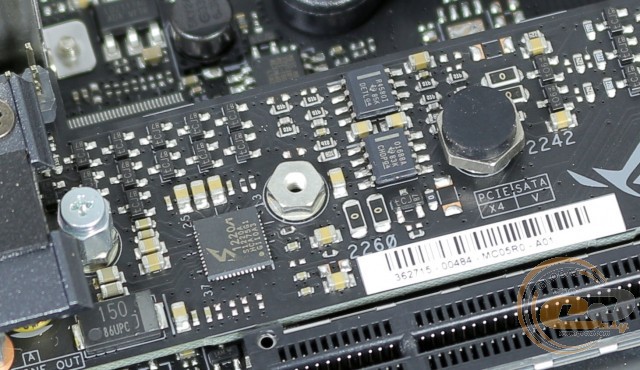

Предустановленный на комплектной плате аудиокодек SupremeFX S1220 предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon и усилители TI RC4580 и OPA1688.

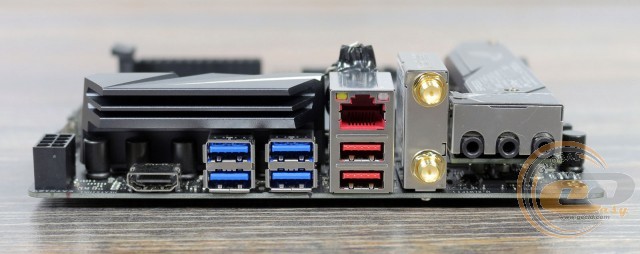

На интерфейсную панель выведены следующие порты:

• 1 x RJ45;
• 1 x HDMI;
• 4 x USB 3.1 Gen 1;
• 2 х USB 3.1 Gen 2;
• 3 x аудиопорта;

Главным достоинством этой конфигурации является поддержка двухполосного модуля 802.11a/b/g/n/ac Wi-Fi (2,4 и 5 ГГц) + Bluetooth 4.2. Также радует наличие пары USB 3.1 Gen 2 и видеовыхода HDMI для потенциальных покупателей процессоров AMD с графикой Radeon Vega.

Возможности организации охлаждения внутри системного корпуса у ASUS ROG STRIX B450-I GAMING представлены тремя 4-контактными разъемами. Один из них служит для системы охлаждения CPU, один предназначен для подключения водоблока СВО, а третий используется для системной вертушки.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

Воспользовавшись функцией автоматического разгона через BIOS в режиме «TPU II», мы получили частоту AMD Ryzen 7 2700X на уровне 4087 МГц при напряжении 1,428 В. В процессе стресс-теста он нагревался до 78°С при критической температуре 85°С, поэтому никаких проблем со стабильностью работы не было.

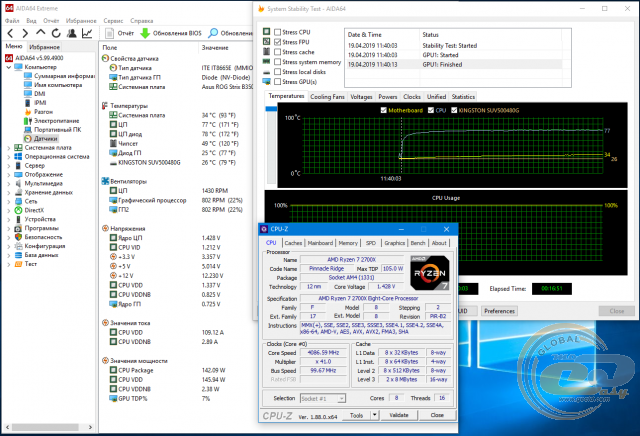

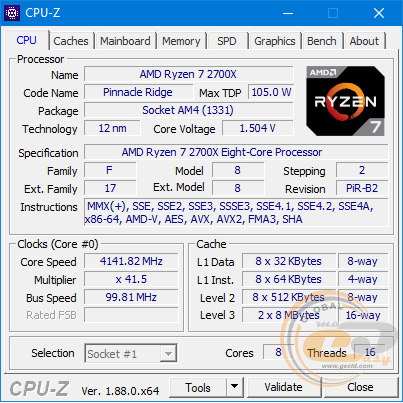

В ручном режиме удалось повысить его частоту до 4142 МГц при напряжении 1,504 В. Для этого в BIOS мы выставили множитель «41,5» и напряжение 1,4 В. Стресс-тест опять прошел без проблем.

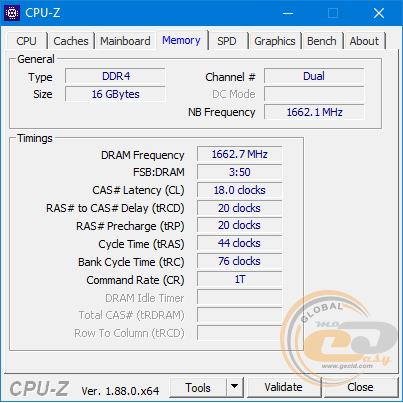

Модули оперативной памяти DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB работали на скорости DDR4-3333 МГц.

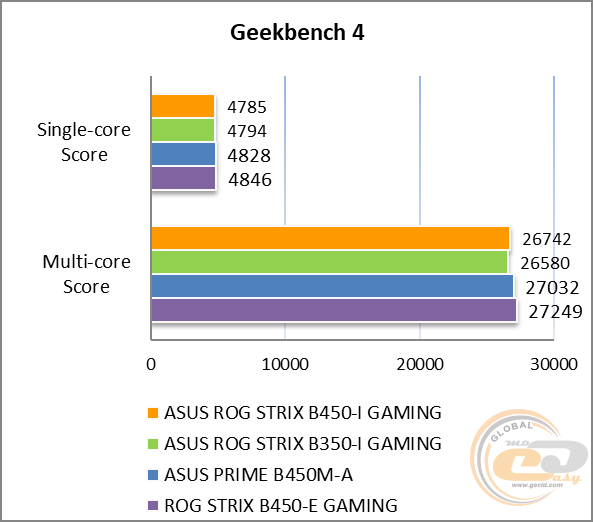

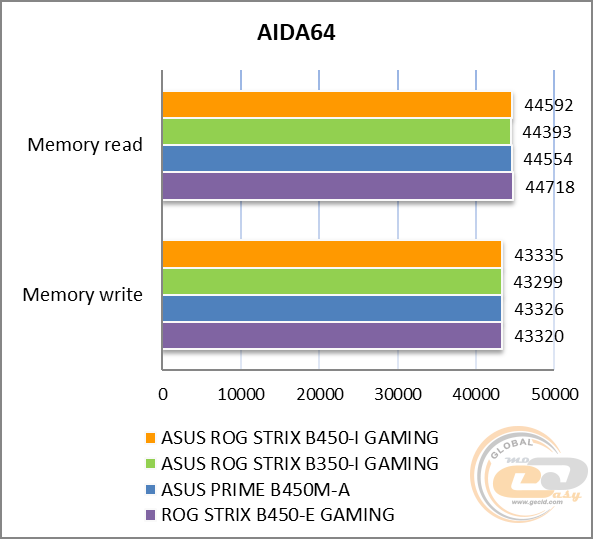

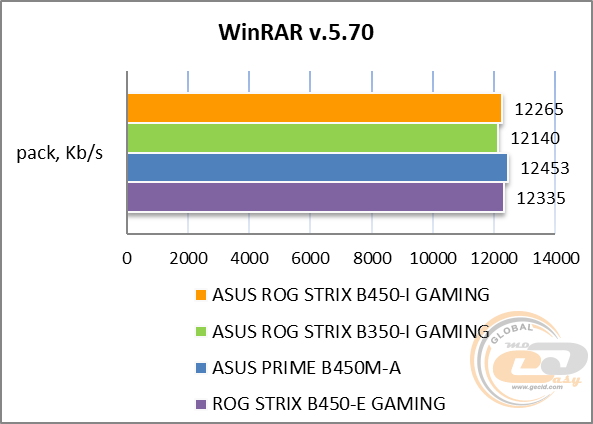

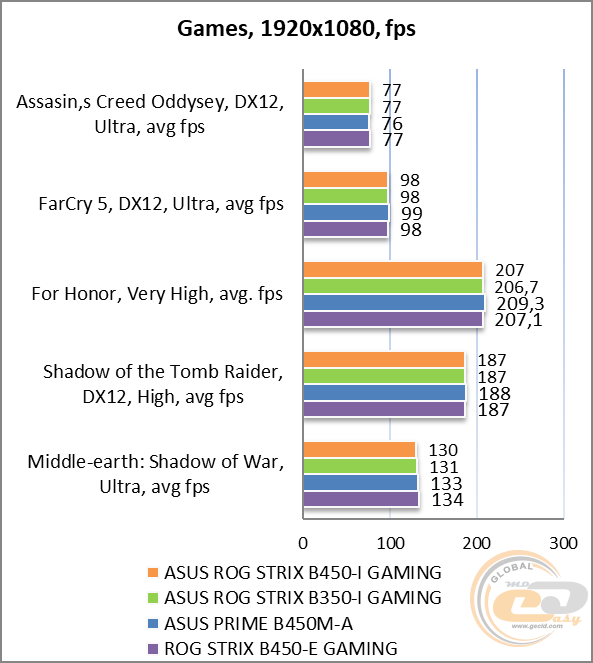

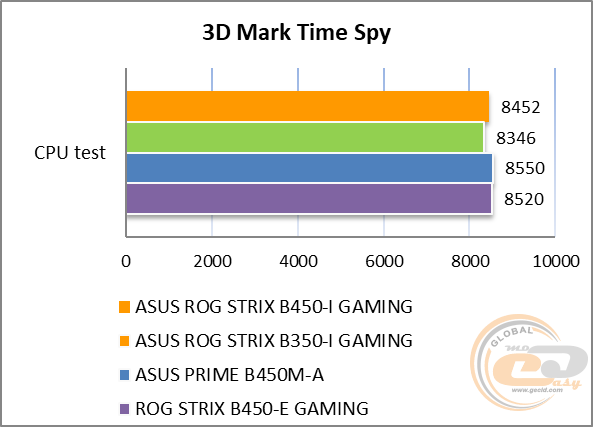

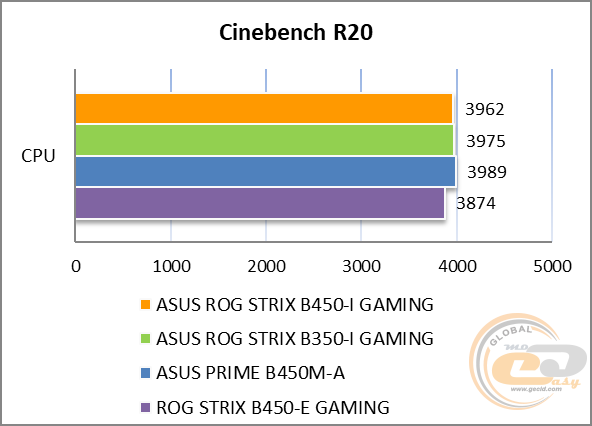

Тестирование

Для проверки возможностей материнской платы ASUS ROG STRIX B450-I GAMING использовалось следующее оборудование:

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема демонстрирует очень хорошее качество звука, которого большинству пользователей будет достаточно для повседневного использования.

Итоги

Если вы планируете собрать ультракомпактную игровую систему формата Mini-ITX на базе платформы Socket AM4, то материнская плата ASUS ROG STRIX B450-I GAMING выглядит для этой цели интересным вариантом. Несмотря на малые габариты, она получила отличные функциональные возможности. Тут вам и пара слотов M.2 Socket 3 для быстрой дисковой подсистемы, микросхемы IR в составе подсистемы питания, эффективное охлаждение, удобные DIMM-слоты, усиленный разъем PCI Express 3.0 x16 и все необходимые сетевые модули. Для полного счастья не хватает лишь USB Type-C.

Перед покупкой стоит учесть лишь ряд ограничений по работе с дисковой подсистемой. Если они вас не смущают, то ASUS ROG STRIX B450-I GAMING станет отличным выбором для универсальной компактной игровой системы.

Достоинства:

• подсистема питания с микросхемами IR;
• эффективная подсистема охлаждения ключевых узлов;
• гигабитный сетевой контроллер Intel с возможностью приоритизации сетевого трафика;
• поддержка модуля беспроводных интерфейсов 802.11ac Wi-Fi + Bluetooth 4.2;
• наличие подсветки ASUS AURA Sync;
• приятный дизайн;
• хороший набор внешних интерфейсов;
• пара интерфейсов M.2 Socket 3;
• хорошие возможности по автоматическому и ручному разгону;
• качественная звуковая подсистема;
• поддержка ряда полезных фирменных технологий.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
