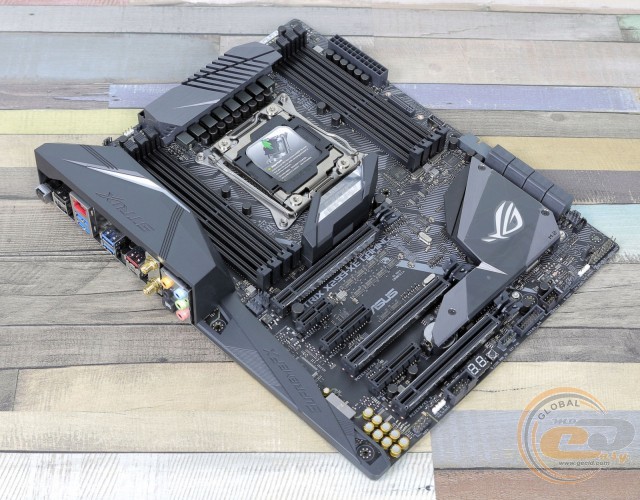

Обзор и тестирование материнской платы ROG STRIX X299-XE GAMING: остужаем горячий пыл платформы LGA2066

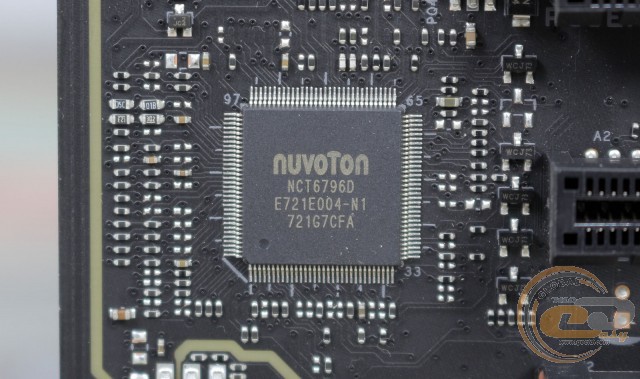

Возможности Multi I/O возложены на микросхему NUVOTON NCT6796D, которая управляет работой системных вентиляторов, портом COM, а также обеспечивает мониторинг.

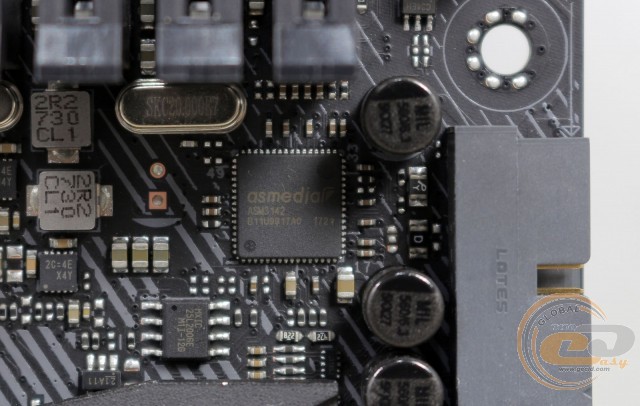

Корректная работа портов USB 3.1 Gen 2 обеспечена силами пары микросхем ASMedia ASM3142.

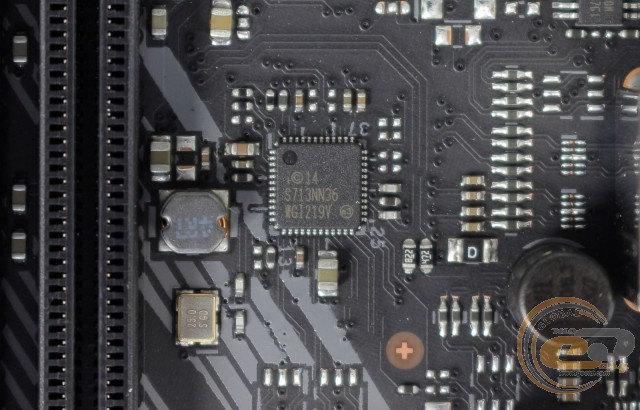

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. А для приоритизации трафика можно использовать комплектную фирменную утилиту GameFirst IV.

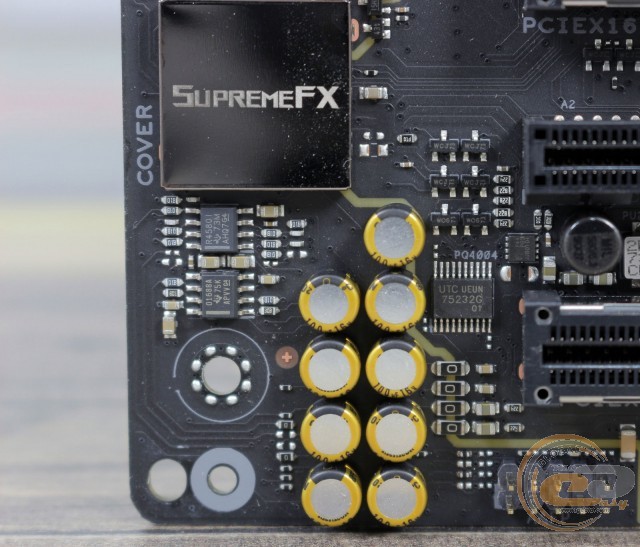

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC S1220A. В обвязке используются японские аудиоконденсаторы для улучшения качества воспроизводимого звука и пара усилителей TI R4580I и OPA 1688A. Сама же область текстолита со звуковым трактом экранирована с помощью защитной полоски. К тому же правый и левый аудиоканалы расположены на отдельных слоях печатной платы.

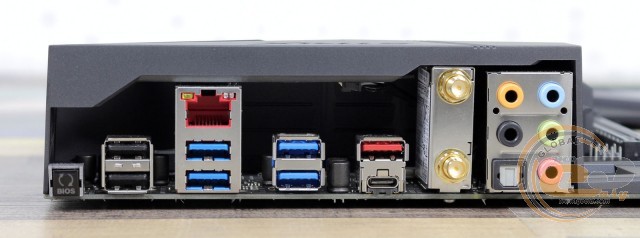

Интерфейсная панель модели ROG STRIX X299-XE GAMING включает в себя следующие порты:

• 1 x LAN (RJ45);
• 1 x USB 3.1 Gen 2 Type-A;
• 1 x USB 3.1 Gen 2 Type-C;
• 4 x USB 3.1 Gen 1;
• 2 x USB 2.0;
• 1 х оптический S/PDIF out;
• 1 х кнопка «USB BIOS Flashback»;
• 5 x аудиопортов.

Подобную компоновку интерфейсной панели можно смело назвать отличной, поскольку она предоставляет в распоряжение пользователя беспроводные интерфейсы Wi-Fi 802.11a/b/g/n/ac и Bluetooth 4.2, большое количество портов USB (включая два высокоскоростных USB 3.1 Gen 2), оптический аудиовыход, а также обеспечивает удобное подключение многоканальной акустики. Отдельно отметим удобное обновление прошивки BIOS с флэш-накопителя при помощи соответствующей кнопки.

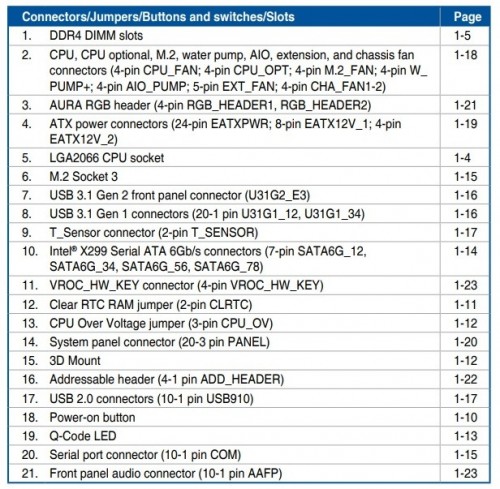

У ROG STRIX X299-XE GAMING имеются очень хорошие возможности для организации охлаждения внутри системного корпуса. В наличии семь разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, еще два предназначены для системных вертушек, пара для подключения водоблока СВО и еще один используется для вспомогательного вентилятора охлаждения накопителей M.2.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

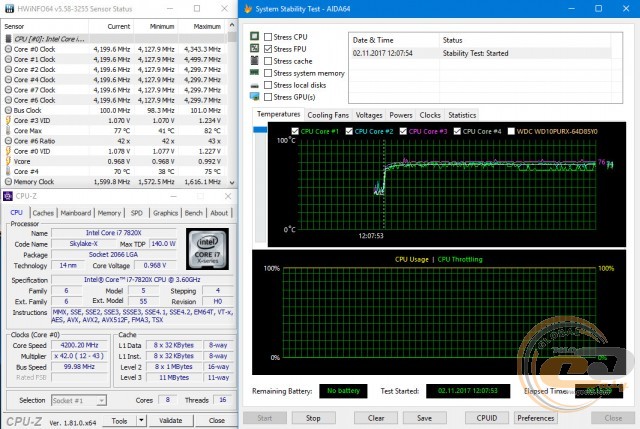

Воспользовавшись функцией автоматического разгона в BIOS в режиме «TPU I», мы получили частоту процессора Intel Core i7-7820X на уровне 4200 МГц.

Как видим, в режиме «TPU I» задано автоматическое уменьшение скорости на 200 МГц при выполнении AVX-инструкций и на 300 МГц для AVX-512. В Intel Extreme Tuning Utility мы попытались провести и ручной разгон, но получить более высокие результаты, чем в автоматическом режиме, так и не удалось.

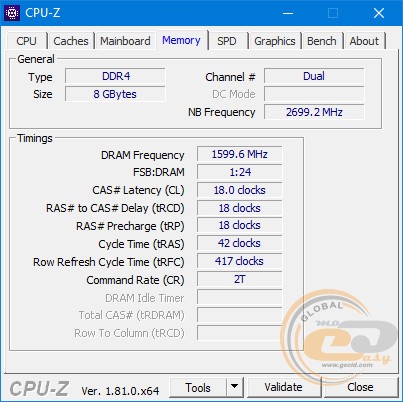

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 стабильно работали на частоте DDR4-3200 МГц.

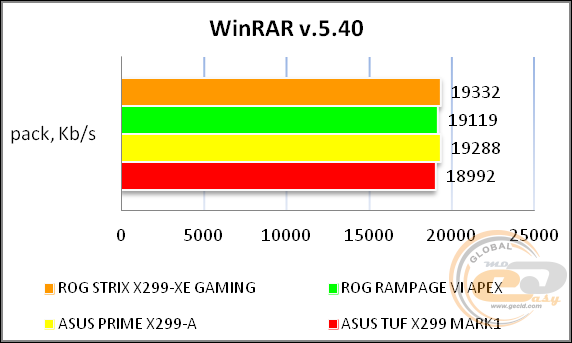

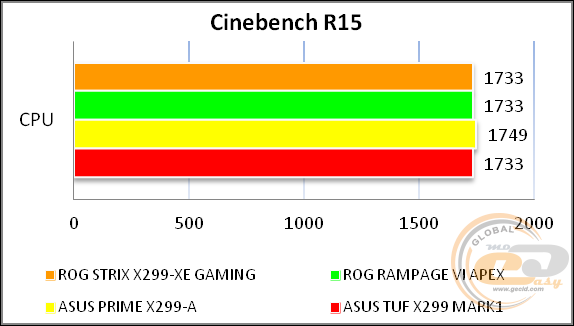

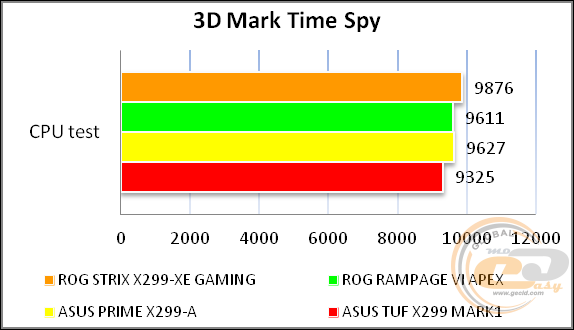

Тестирование

Для проверки возможностей материнской платы ROG STRIX X299-XE GAMING использовалось следующее оборудование:

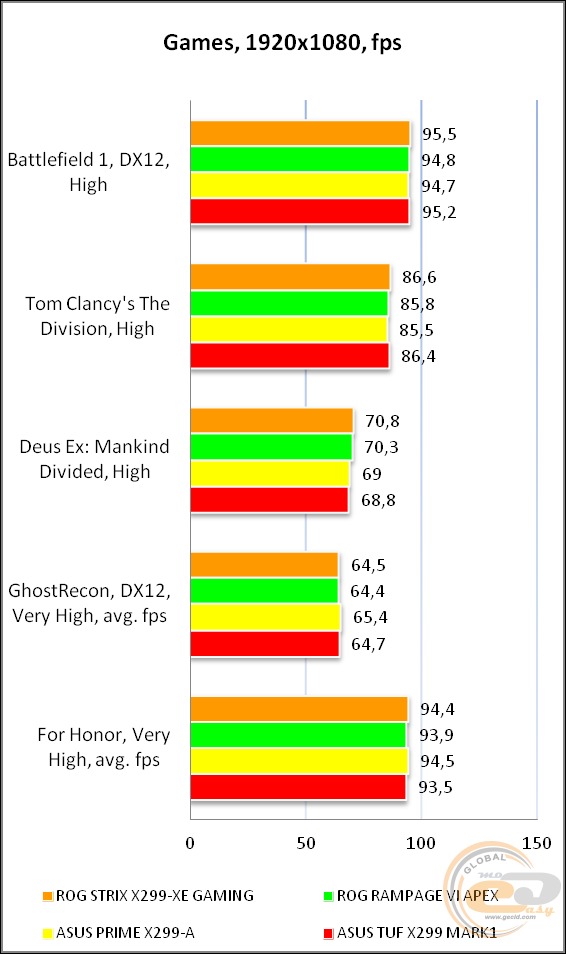

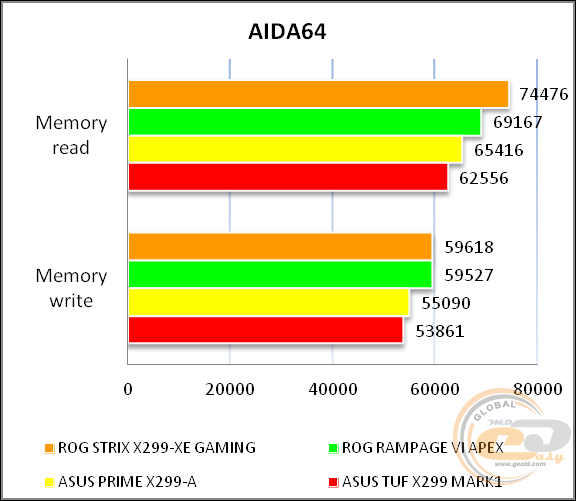

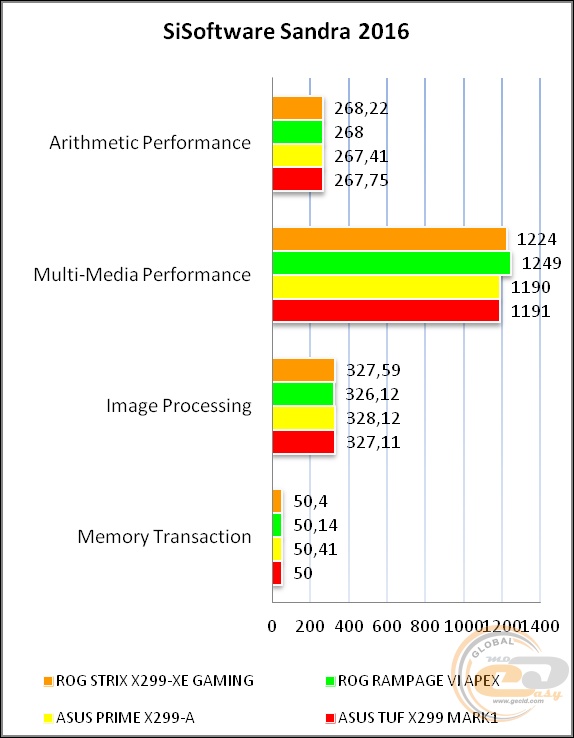

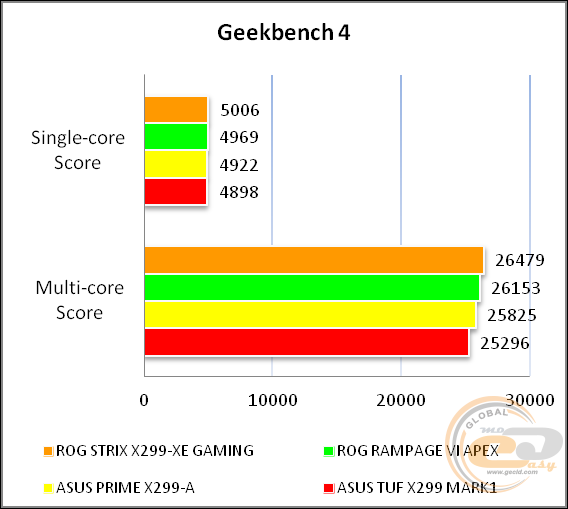

Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленная звуковая подсистема на основе флагманского кодека демонстрирует очень хорошее качество звука, которого будет более чем достаточно для повседневного использования.

Выводы

Материнская плата ROG STRIX X299-XE GAMING в процессе тестирования зарекомендовала себя как очень удачная модель для геймеров и оверклокеров, которые хотят собрать топовую систему с одним из новых процессоров семейства Intel Core X. В пользу ее покупки говорит отличное современное оснащение, наличие беспроводных интерфейсов, строгий дизайн, который можно при желании освежить при помощи фирменной подсветки, качественная звуковая подсистема и еще огромное количество самых разнообразных функций и достоинств. Отдельно производитель позаботился о стабильности и надежности работы системы с разогнанным процессором, увеличив радиатор на элементах подсистемы питания, а также добавив в комплект поставки 40-мм вентилятор, дабы минимизировать риск перегрева цепи питания процессора.

Что же касается особенностей, то ввиду достаточно большого количества сторонних контроллеров, а также богатого оснащения, вы можете столкнуться с ограничением по одновременному использованию ряда интерфейсов, о которых мы упоминали ранее.

В целом ROG STRIX X299-XE GAMING выглядит весьма интересным решением без каких-либо ярко выраженных недостатков. Плата точно придется по душе любителям экспериментировать с разгоном в домашних условиях.

Достоинства:

• надежная цифровая подсистема питания;
• усиленная система охлаждения цепи питания процессора;
• улучшенная элементная база для более надежной и стабильной работы материнской платы;
• наличие подсветки ASUS AURA Sync;
• приятный дизайн;
• поддержка портов USB 3.1 Gen 2;
• богатые возможности по организации дисковой подсистемы;
• гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
• встроенный модуль беспроводных интерфейсов 802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.2;
• расширенный комплект поставки;
• качественная звуковая подсистема;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничение по одновременному использованию ряда интерфейсов.

Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
