Обзор и тестирование материнской платы ROG STRIX Z370-E GAMING: топ для домашних систем

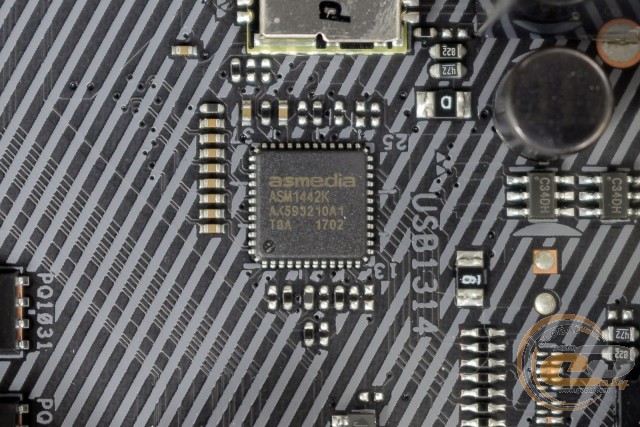

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DisplayPort и DVI-D), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

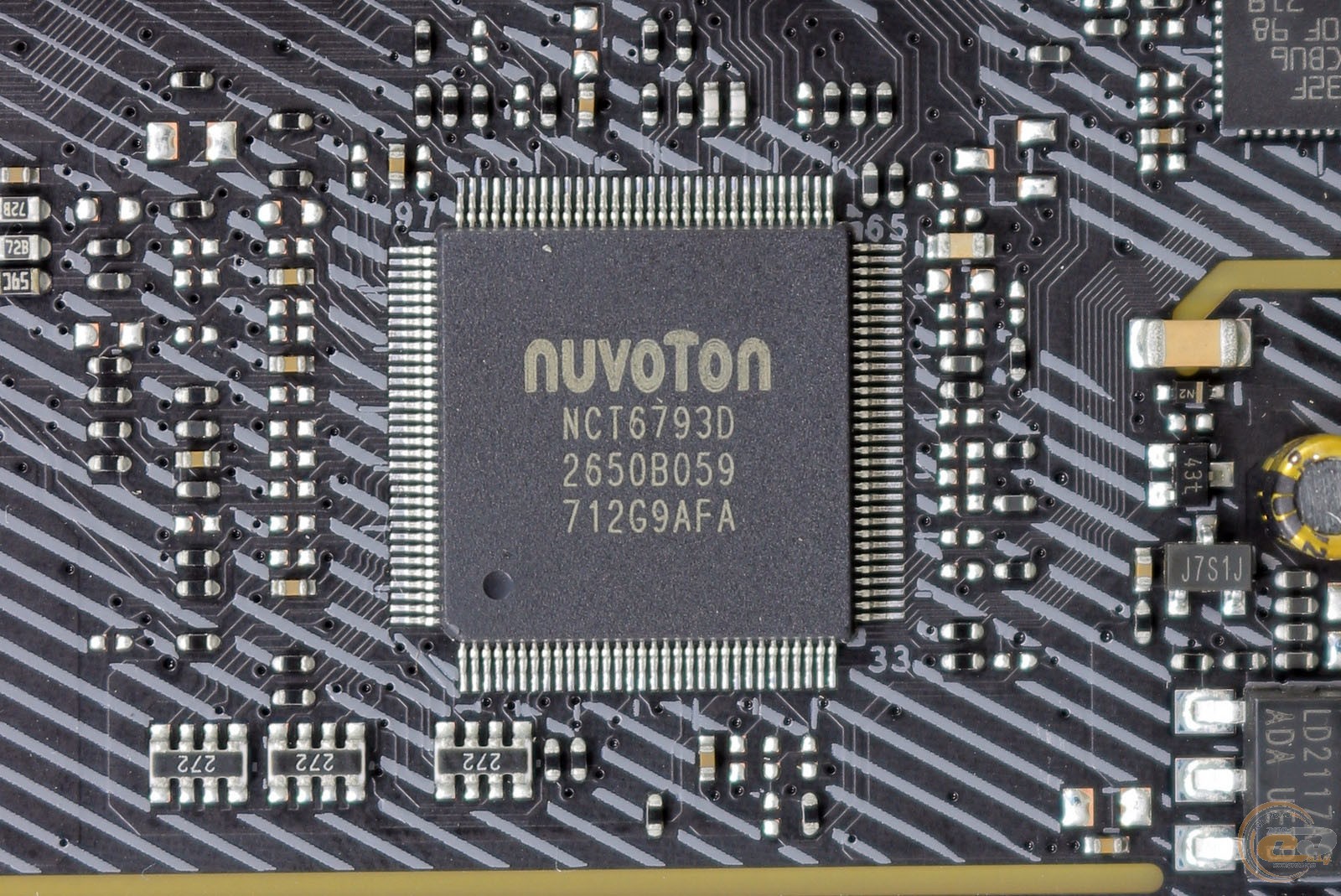

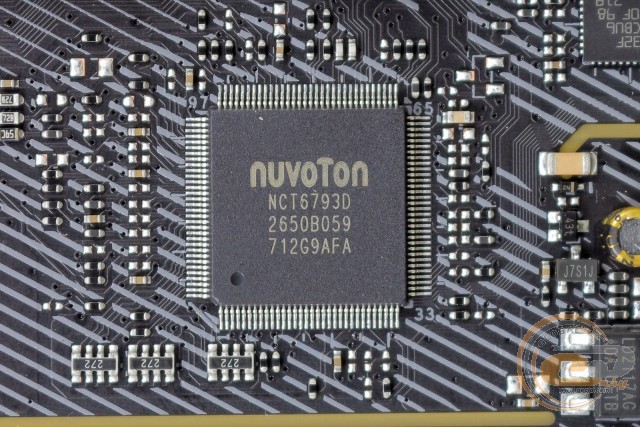

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает мониторинг и управляет портом COM.

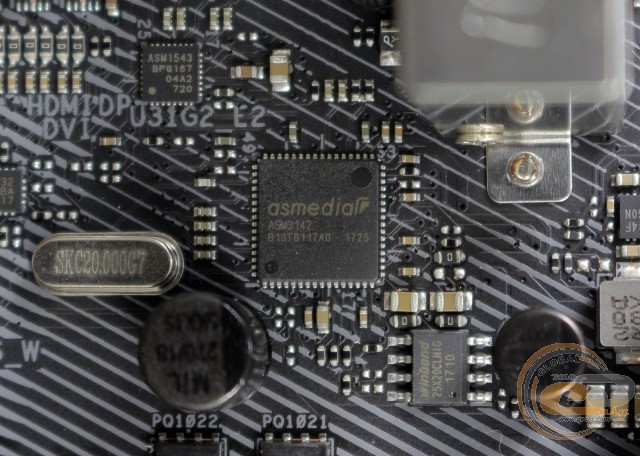

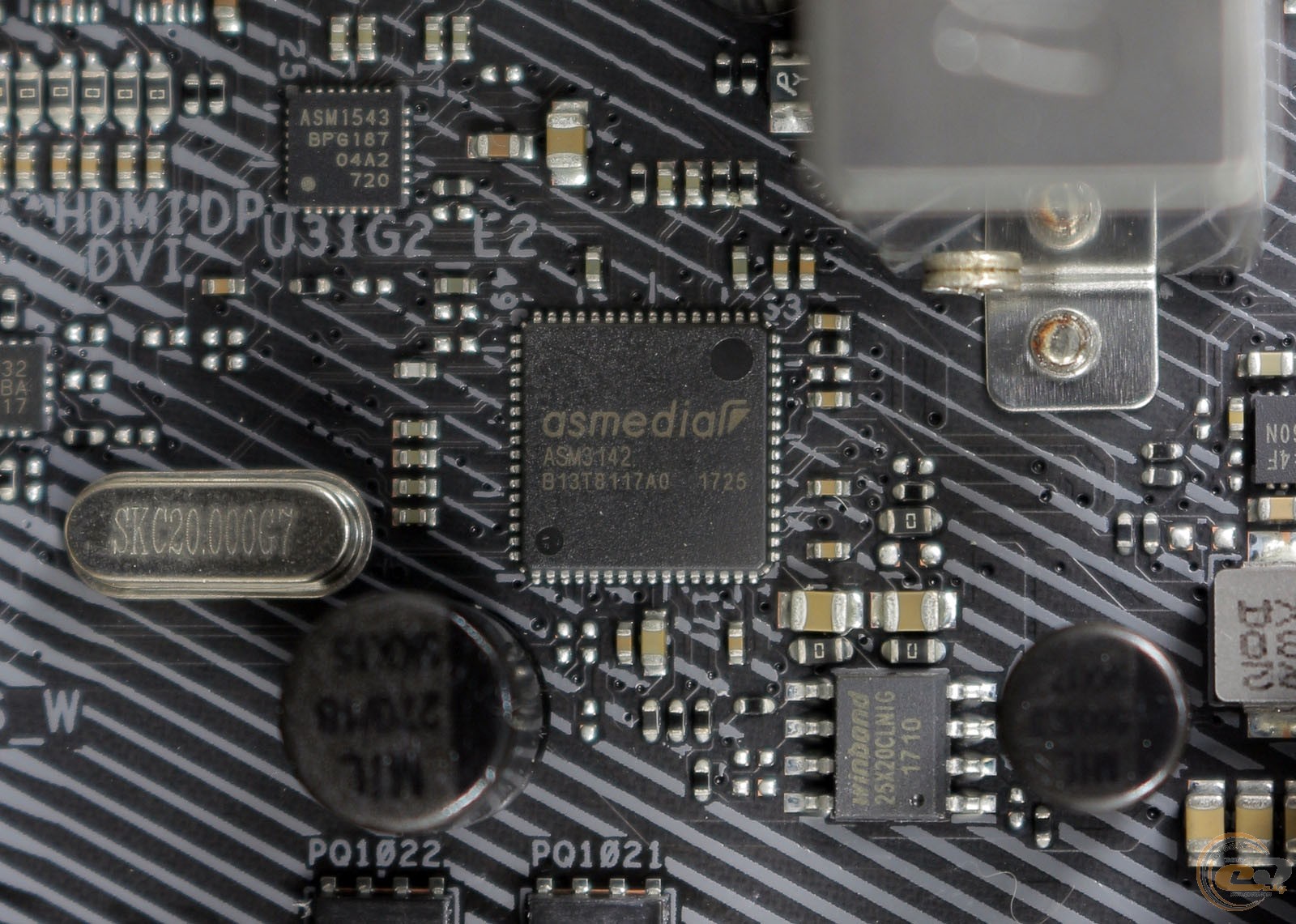

Корректная работа портов USB 3.1 Gen 2 обеспечена силами ASMedia ASM3142.

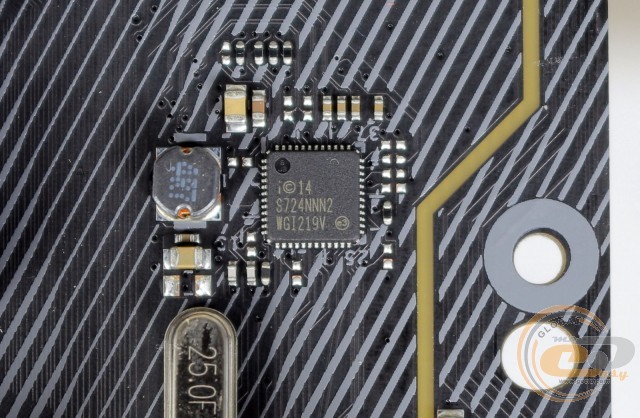

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Приоритизацию трафика поможет осуществить утилита GameFirst IV.

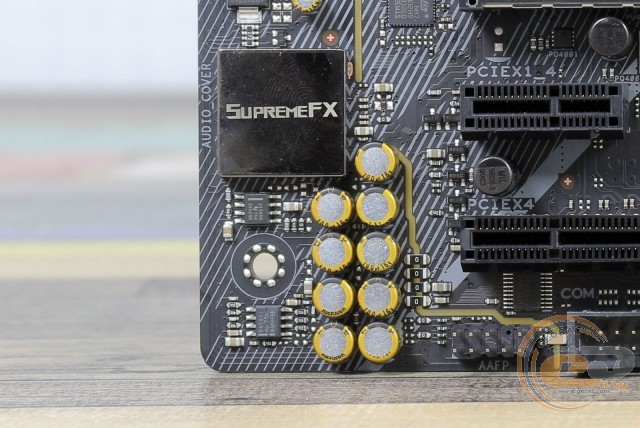

Предустановленный аудиокодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.

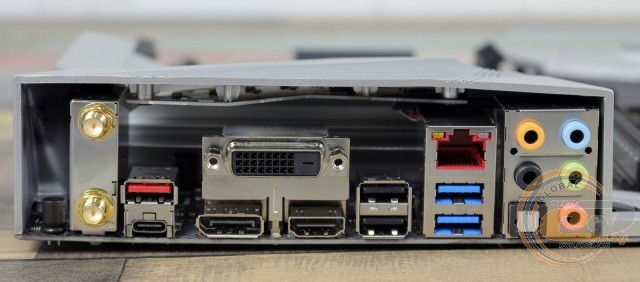

На интерфейсную панель выведены следующие порты:

• 1 x HDMI;
• 1 x DisplayPort;
• 1 x DVI-D;
• 1 x RJ45;
• 2 x USB 2.0;
• 2 x USB 3.1 Gen 1;
• 1 х USB 3.1 Gen 2 Type-C;
• 1 х USB 3.1 Gen 2 Type-A;
• 5 x аудиопортов;
• 1 х оптический S/PDIF Out.

Интерфейсная панель новинки выгодно отличается поддержкой беспроводных интерфейсов 802.11a/b/g/n/ac Wi-Fi (2,4 / 5 ГГц) и Bluetooth 4.2, наличием шести портов USB, включая два высокоскоростных USB 3.1 Gen 2, и удобным подключением многоканальной акустики. Также не стоит забывать о возможности вынести на заднюю панель порт COM.

Что же касается возможностей организации охлаждения, то они у ROG STRIX Z370-E GAMING достаточно широкие. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, один предназначен для подключения водоблока СВО, в то время как еще три используются для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

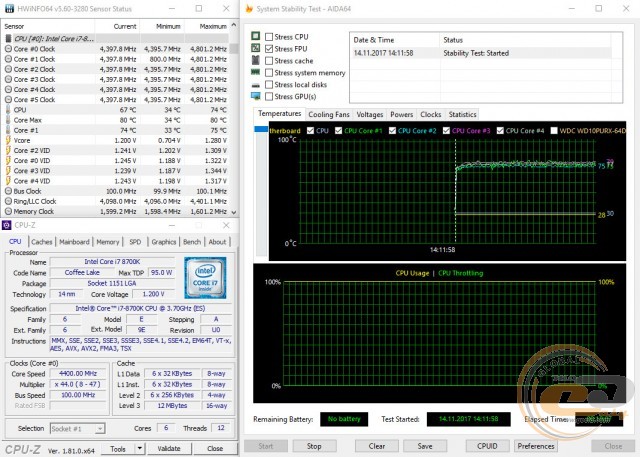

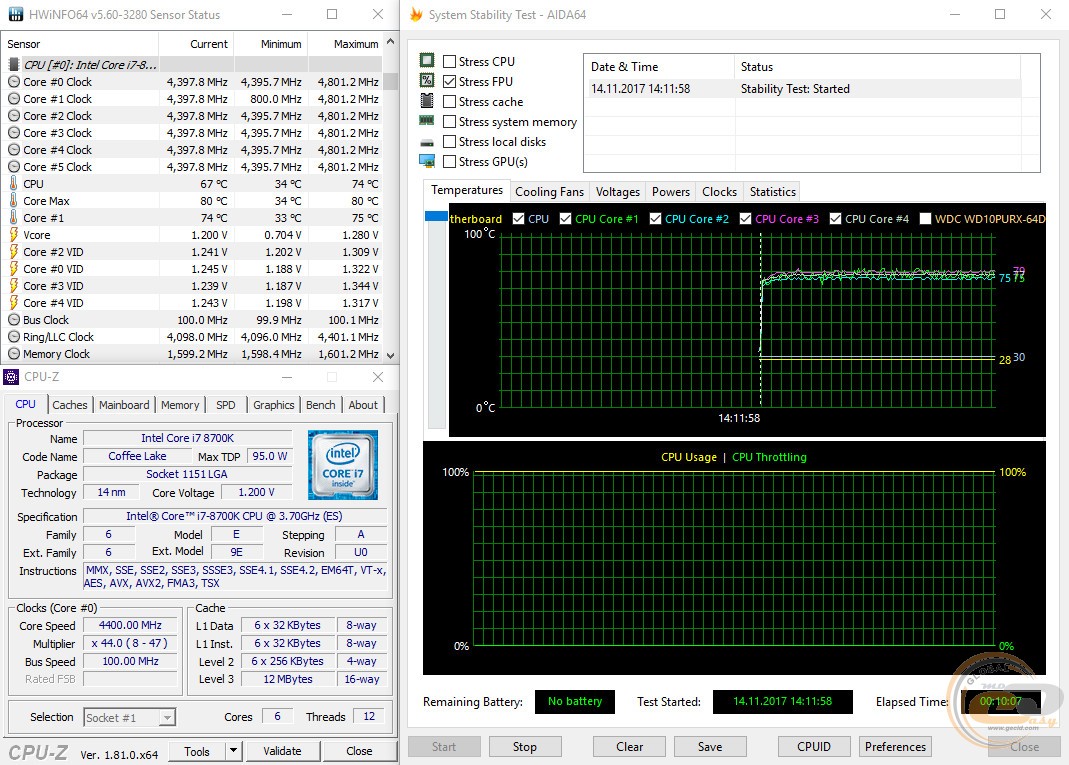

Воспользовавшись функцией автоматического разгона в режиме «TPU I», мы получили частоту процессора Intel Core i7-8700K на уровне 4,4 ГГц при напряжении 1,2 В. Температура не превышала 80°С, а сам CPU без проблем проходил стресс-тест AIDA64.

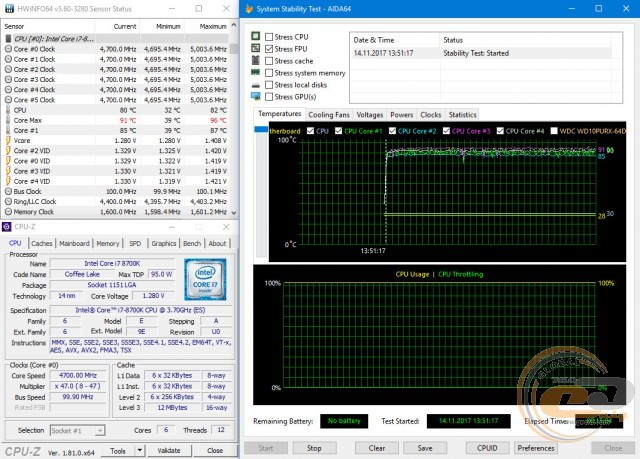

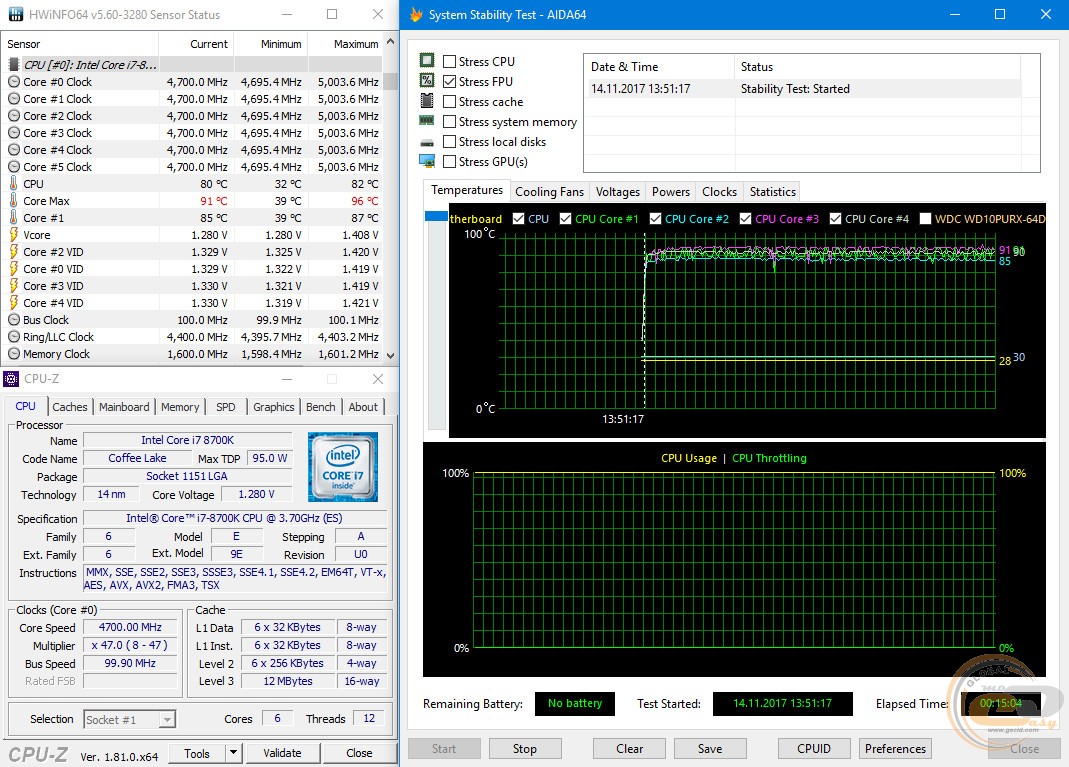

Активация режима «TPU II» привела к повышению частоты до 4700 МГц при напряжении 1,28 В. Температура поднялась до 91°С в момент фиксации показателей, но никакого троттлинга не было.

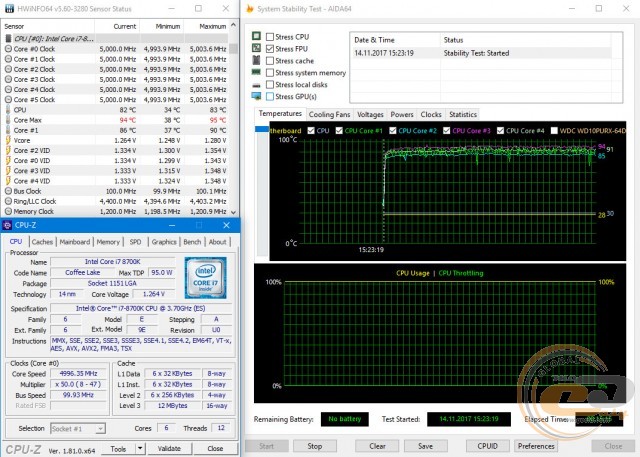

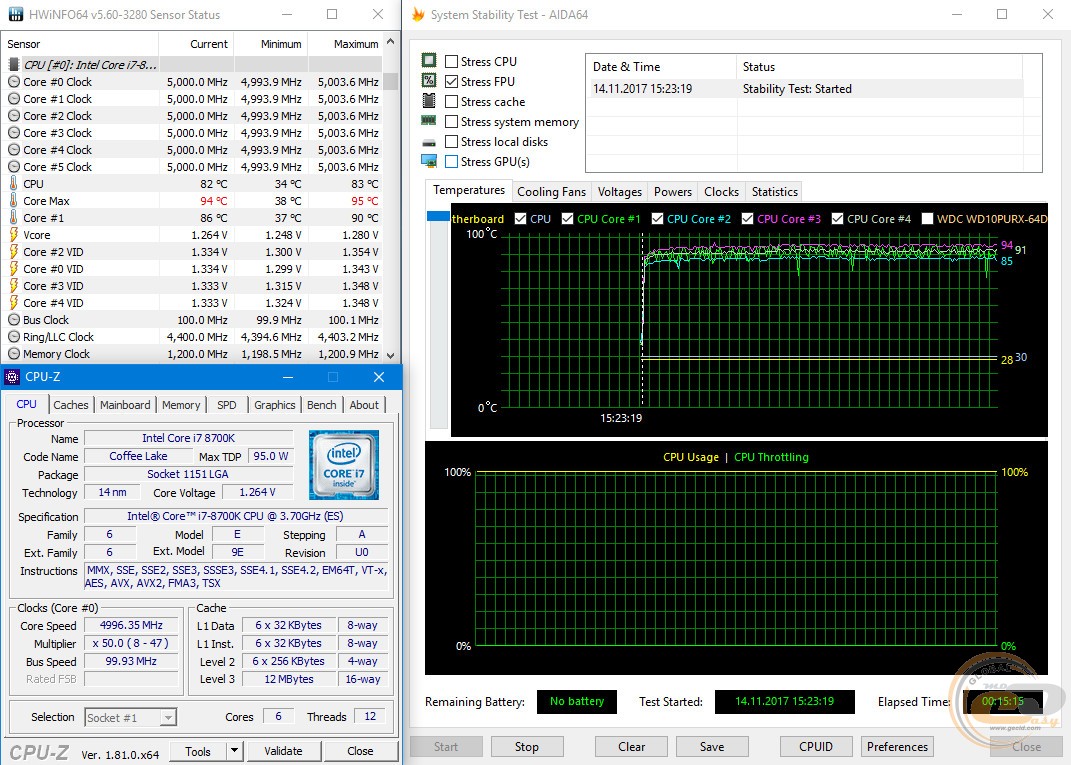

По итогам ручного разгона рабочая частота тестового процессора составила 5000 МГц при напряжении 1,264 В. Для этого в BIOS мы задали следующие настройки: множитель – «х50», напряжение Vcore – до 1,25 В.

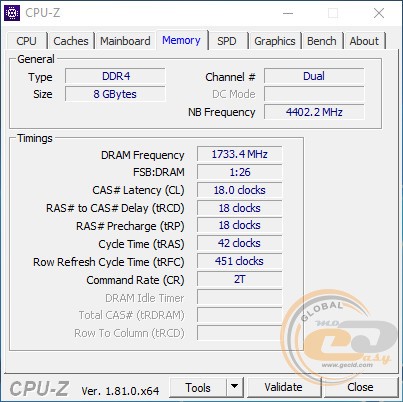

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3466 МГц.

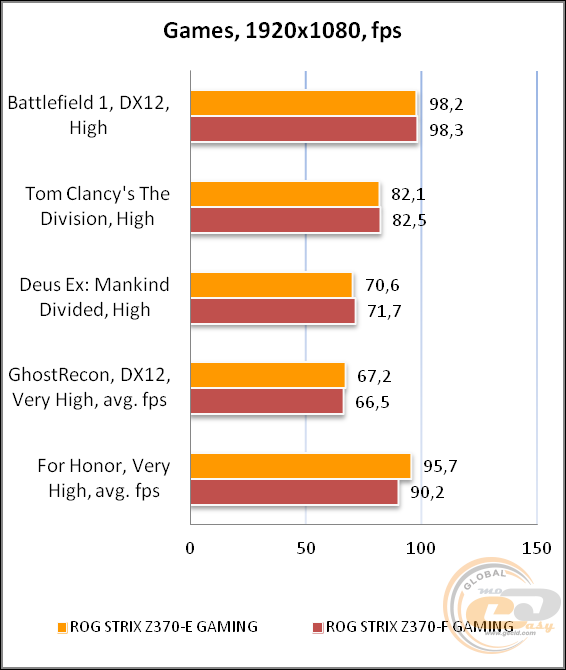

Тестирование

Для проверки возможностей материнской платы ROG STRIX Z370-E GAMING использовалось следующее оборудование:

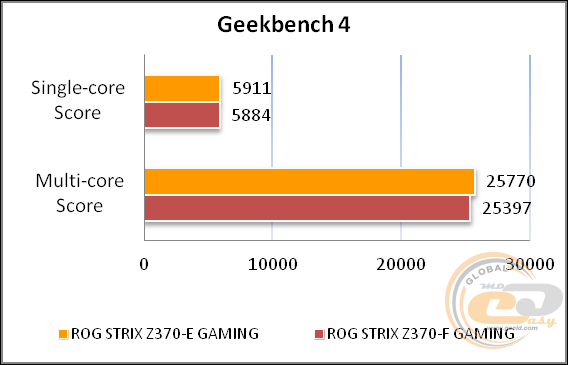

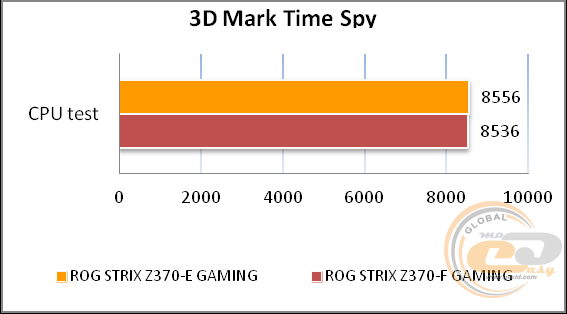

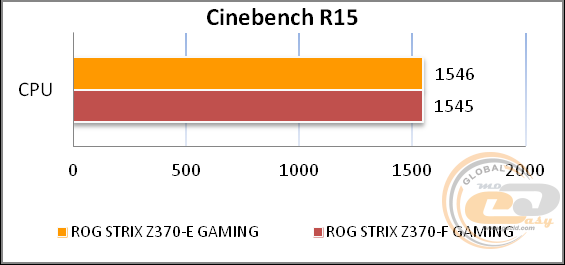

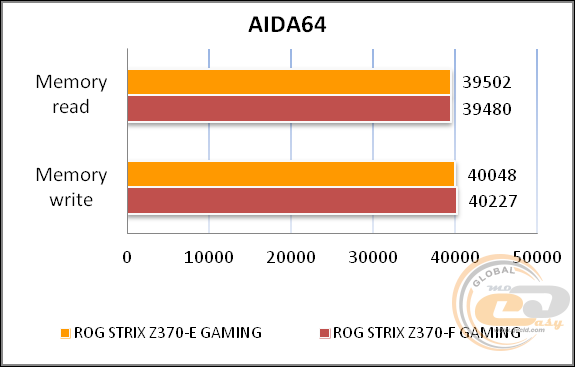

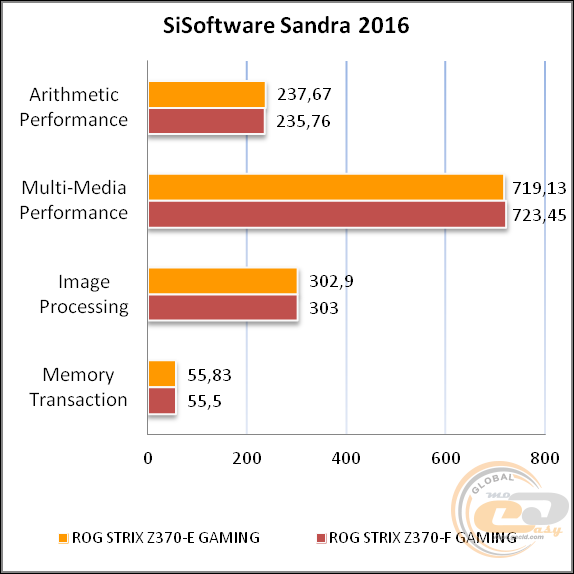

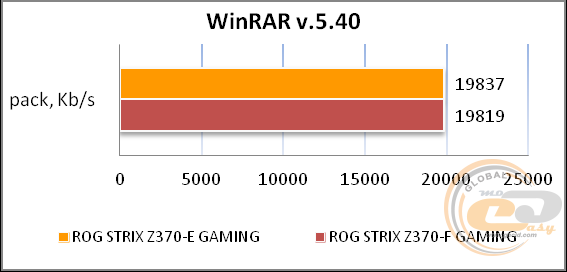

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

В целом внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, и вряд ли кто-то из потенциальных покупателей новинки задумается о приобретении дискретной звуковой платы.

Выводы

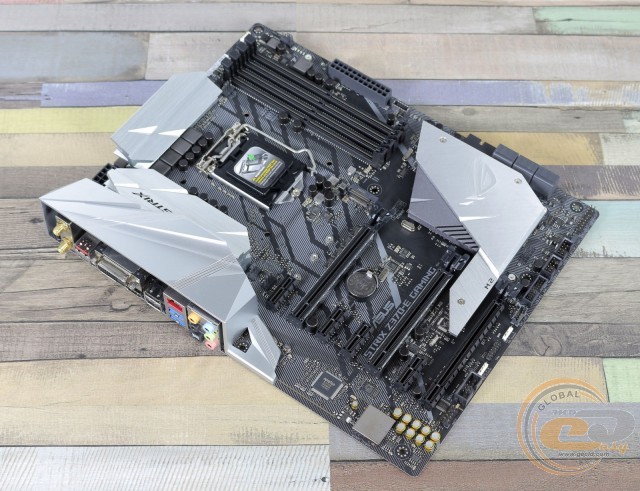

В процессе тестирования материнская плата ROG STRIX Z370-E GAMING зарекомендовала себя исключительно с положительной стороны, ведь она обладает очень хорошим набором характеристик и фактически является флагманом линейки ROG STRIX для работы с 8-ым поколением процессоров Intel Core (Intel Coffe Lake).

В ее арсенале вы найдете интерфейсы USB 3.1 Gen 2, Wi-Fi 802.11ac, Bluetooth 4.2 и M.2 Socket 3 для высокоскоростных накопителей. Все это удачно дополнено приятными особенностями в виде LED-подсветки, стильного дизайна, удачной компоновки, усиленных слотов для видеокарт и флагманской звуковой подсистемы.

А поскольку каких-либо недостатков, помимо привычных ограничений по одновременному использованию некоторых интерфейсов, замечено не было, то ROG STRIX Z370-E GAMING однозначно заслуживает вашего внимания как очень удачное решение.

Достоинства:

• надежная 10-фазная цифровая подсистема питания;
• наличие подсветки ASUS AURA Sync;
• приятный дизайн;
• поддержка портов USB 3.1 Gen 2;
• встроенный модуль беспроводных интерфейсов;
• богатые возможности по организации дисковой подсистемы;
• гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
• хороший комплект поставки;
• хорошие возможности по автоматическому и ручному разгону;
• качественная звуковая подсистема с дизайном ROG SupremeFX и топовым аудиокодеком;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничение по одновременному использованию ряда интерфейсов.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
