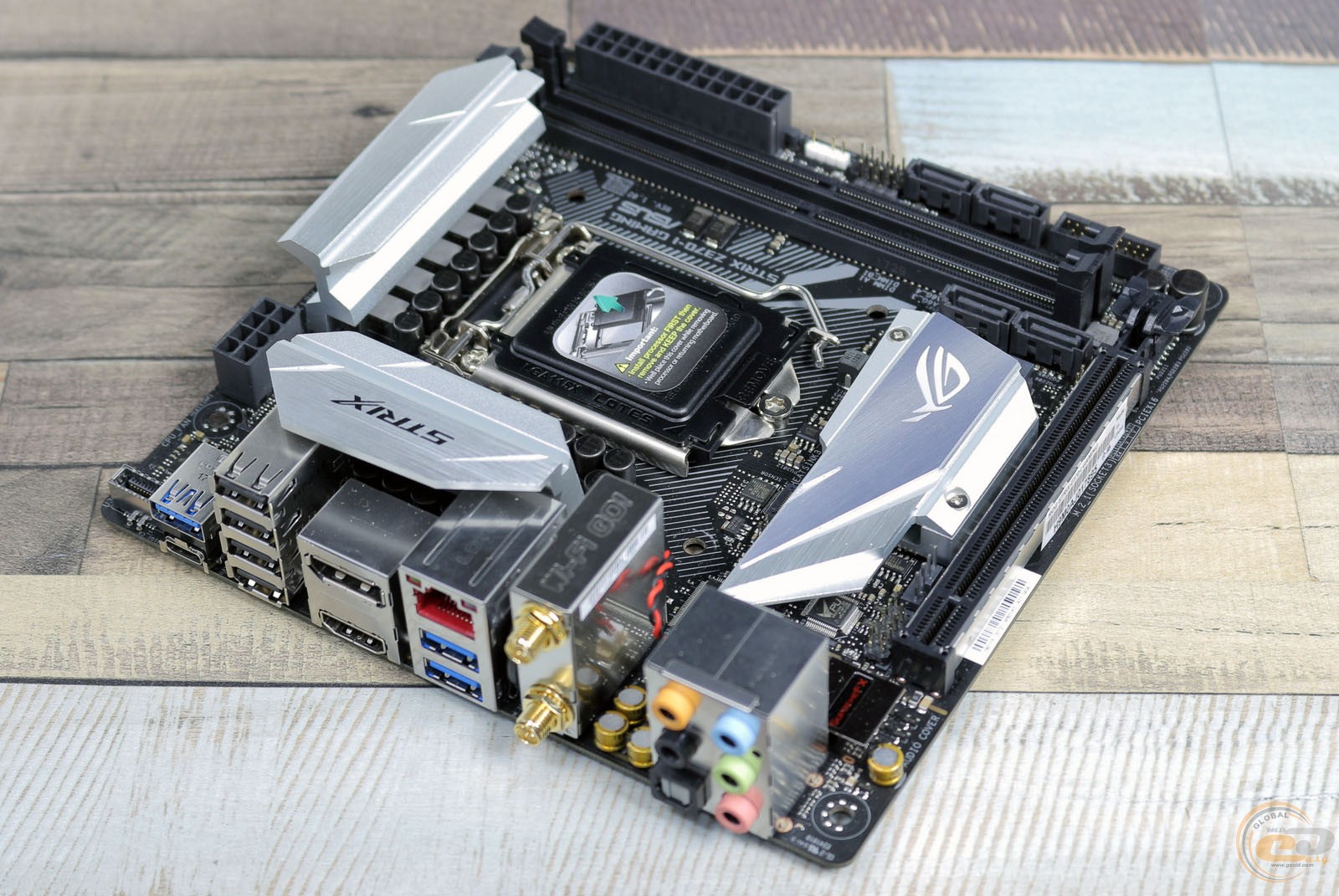

Обзор и тестирование материнской платы ROG STRIX Z370-I GAMING: хорошее оснащение в компактном формате

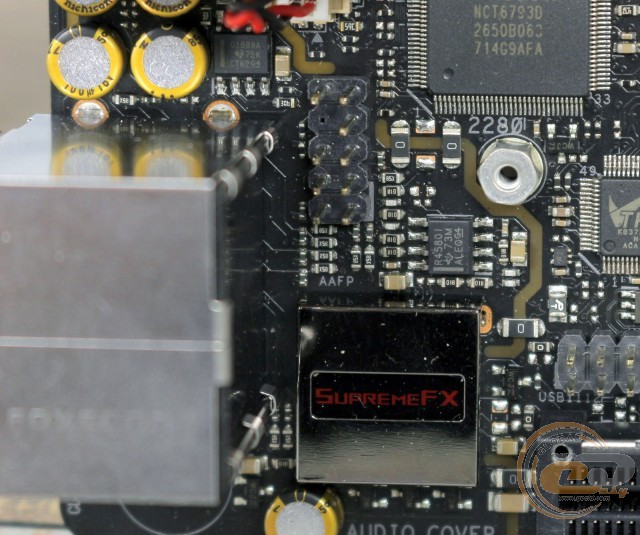

Аудиоподсистема с дизайном ROG SupremeFX на основе кодека Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.

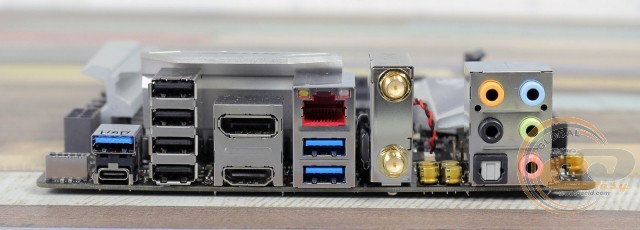

Интерфейсная панель модели ROG STRIX Z370-I GAMING включает в себя следующие элементы:

• 1 x LAN (RJ45);
• 4 x USB 2.0;
• 3 x USB 3.1 Gen 1 Type-A;
• 1 х USB 3.1 Gen 1 Type-C;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x Optical S/PDIF out;
• 2 x разъема подключения комбинированной антенны Wi-Fi и Bluetooth;
• 5 x аудиопортов.

Помимо поддержки беспроводных интерфейсов 802.11a/b/g/n/ac Wi-Fi (MU-MIMO; 2,4 / 5 ГГц) + Bluetooth 4.2, отметим большое количество портов USB (включая один USB 3.1 Gen 1 Type-C), пару видеовыходов, а также удобное подключение многоканальной акустики.

Возможности организации охлаждения внутри системного корпуса у ROG STRIX Z370-I GAMING вполне стандартные для формата Mini-ITX. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, второй предназначен для подключения водоблока СВО, тогда как третий отведен для системной вертушки.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

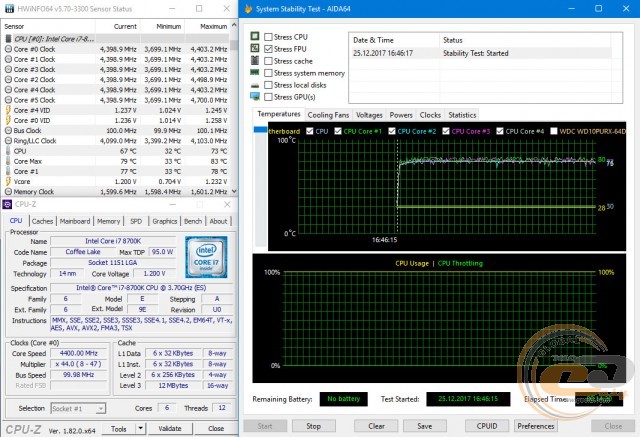

Воспользовавшись функцией автоматического разгона в режиме «TPU I», мы получили частоту процессора Intel Core i7-8700K на уровне 4,4 ГГц при напряжении 1,20 В. Стресс-тест в AIDA64 прошел без проблем и во время снятия показателей максимальная температура ядер достигла 79°С.

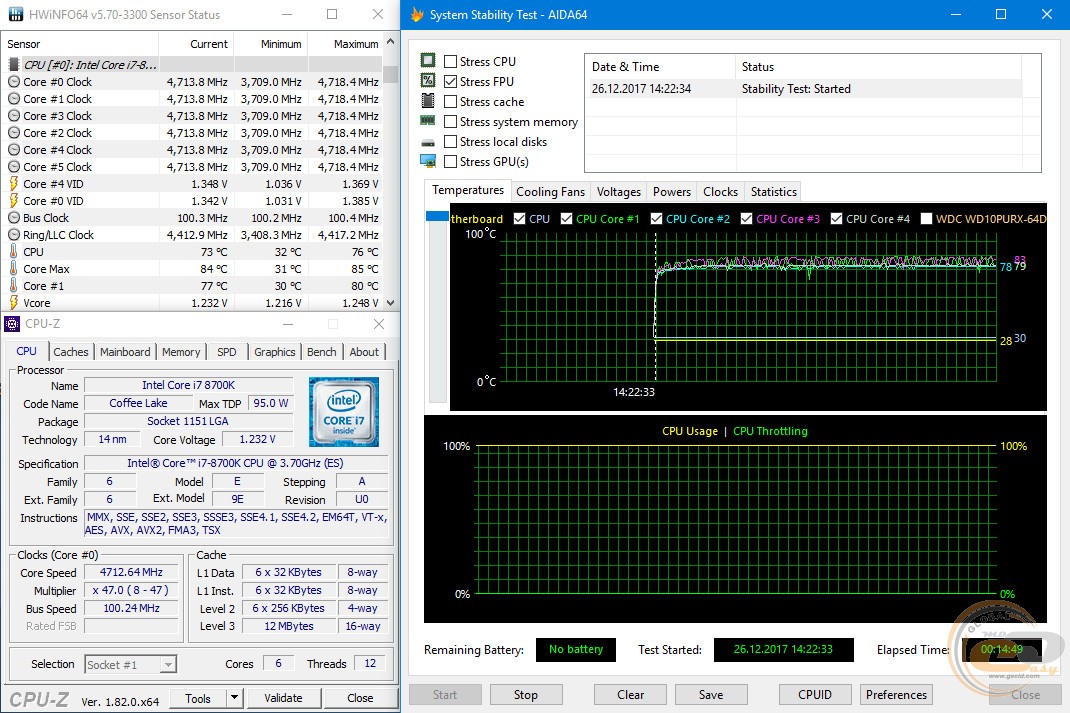

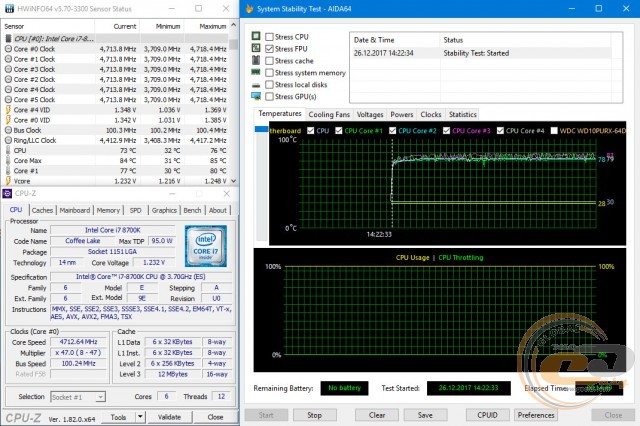

По итогам ручного разгона рабочая частота тестового процессора составила 4700 МГц при напряжении 1,232 В. Для этого в BIOS были выставлены следующие настройки: множитель – «х47», напряжение Vcore − 1,21 В. В стресс-тесте AIDA64 температура поднималась до 85°С, но никакого троттлинга не наблюдалось.

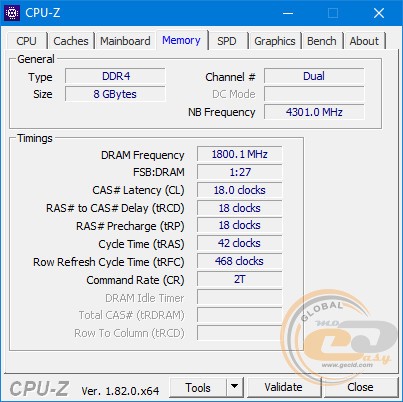

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3600 МГц.

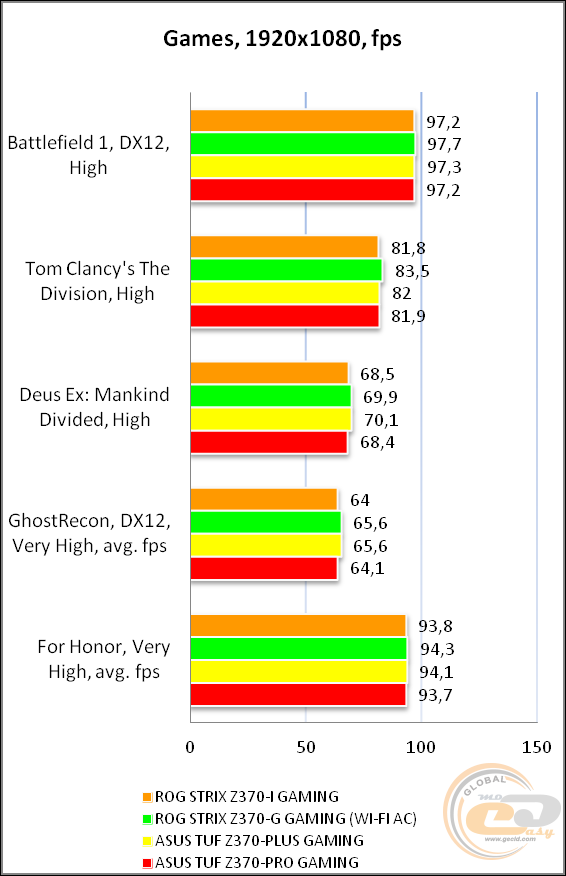

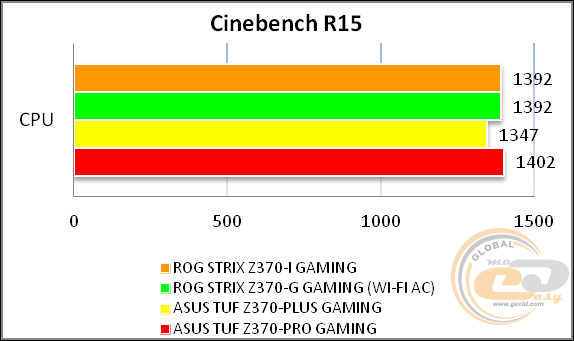

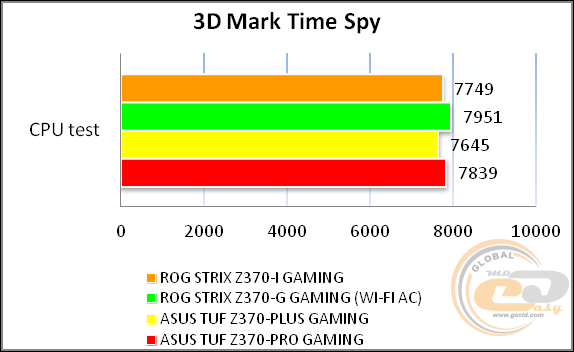

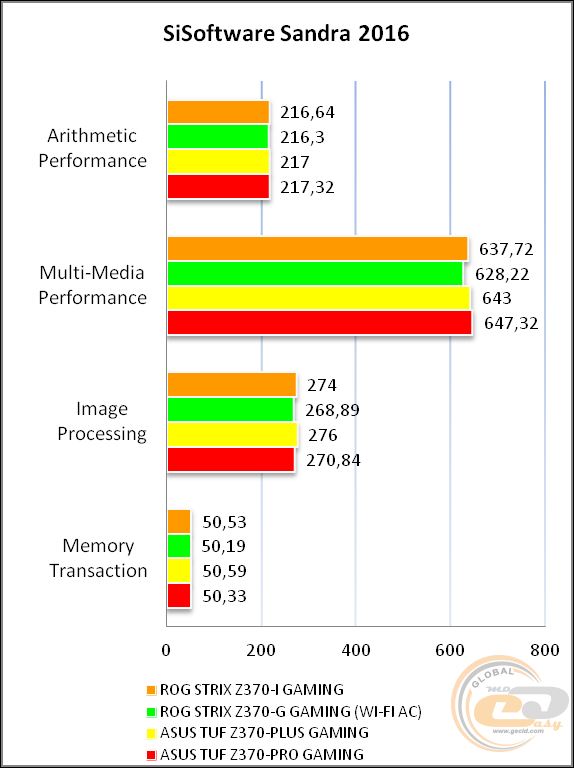

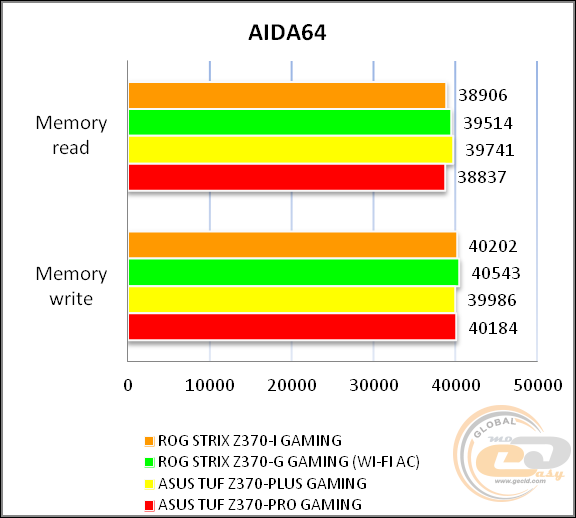

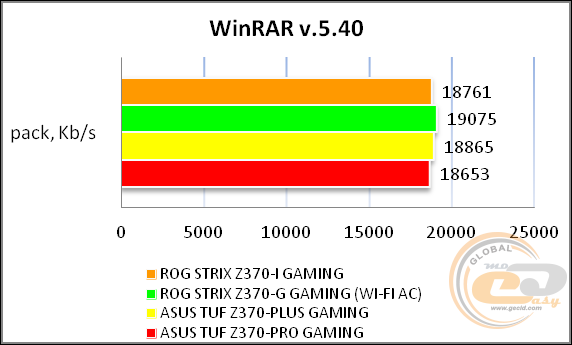

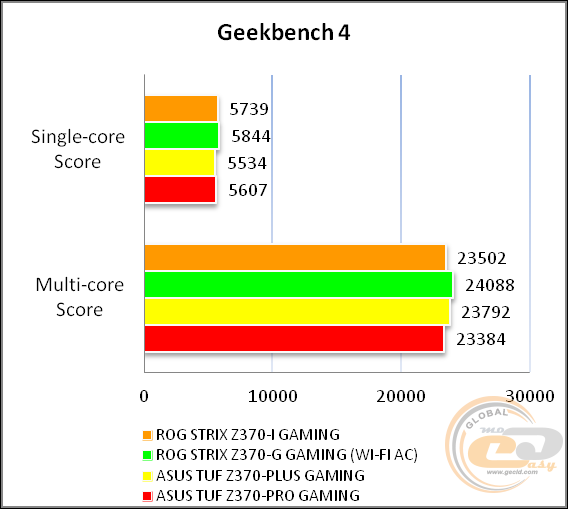

Тестирование

Для проверки возможностей материнской платы ROG STRIX Z370-I GAMING использовалось следующее оборудование:

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

В целом внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, и вряд ли кто-то из нетребовательных потенциальных покупателей новинки задумается о приобретении дискретной звуковой платы.

Выводы

На момент подготовки обзора материнская плата ROG STRIX Z370-I GAMING являлась флагманом формата Mini-ITX у компании ASUS, соответственно, она предлагает наиболее высокую функциональность в своем сегменте. К ключевым ее преимуществам относятся: хорошие возможности по организации дисковой подсистемы, сетевой контроллер компании Intel с возможностью приоритизации трафика, отличная звуковая подсистема, наличие предустановленного двухполосного модуля Wi-Fi и Bluetooth с поддержкой стандарта IEEE 802.11ac, удачный набор портов интерфейсной панели, хороший комплект поставки и приятный дизайн.

Что же касается особенностей новинки, то перед покупкой стоит принять во внимание наличие только двух DIMM-слотов и не самое удобное расположение портов SATA. Но эти ограничения накладываются выбранным форм-фактором.

В итоге покупка ROG STRIX Z370-I GAMING однозначно не станет для вас разочарованием, если вы хотите собрать себе компактную и функциональную систему.

Достоинства:

• надежная цифровая подсистема питания;
• наличие подсветки ASUS Aura Sync;
• приятный дизайн;
• поддержка интерфейсов USB 3.1 Gen 2 и USB 3.1 Gen 1 Type-C;
• модуль беспроводных интерфейсов 802.11a/b/g/n/ac Wi-Fi (MU-MIMO; 2,4 / 5 ГГц) + Bluetooth 4.2;
• два интерфейса M.2 Socket 3;
• гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
• хороший комплект поставки;
• хорошие возможности по автоматическому и ручному разгону;
• качественная звуковая подсистема с дизайном ROG SupremeFX и топовым аудиокодеком;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
