Обзор и тестирование материнской платы ASUS TUF B450M-PLUS GAMING: рестайлинг ASUS TUF B350M-PLUS GAMING

02-08-2018

Если вы вдруг забыли, то мы напомним, что в апреле 2018 года компания AMD провела презентацию своих новых процессоров AMD Ryzen второго поколения на 12-нм микроархитектуре ZEN+, с представителями которых мы уже успели вас познакомить ранее. На этой же презентации нас порадовали и новым флагманским чипсетом AMD X470, основными достоинствами которого по сравнению с предшественником AMD X370 стали поддержка технологии AMD StoreMI, снижение энергопотребления и тепловыделения, а также улучшение работы с разгоном как в ручном, так и в автоматическом режиме. Однако не флагманами едиными живет рынок.

ASUS TUF B450M-PLUS GAMING

ASUS TUF B450M-PLUS GAMING

Как и ожидалось, позицию середняка с поддержкой разгона занял чипсет AMD B450, первые модели материнских плат на котором показали еще на выставке Computex 2018, прошедшей в начале лета. И вот спустя практически два месяца к нам на тестирование прилетела первая ласточка, готовая в ближайшем будущем появиться в продаже − ASUS TUF B450M-PLUS GAMING. Что же касается самого чипсета, то его отличия от предшественника AMD B350 аналогичны флагманской паре. То есть под новым именем вы получаете хорошо знакомый набор системной логики с улучшенной работой с разгоном, поддержкой новых технологий и сниженным энергопотреблением.

ASUS TUF B450M-PLUS GAMING

Давайте же от теории перейдем к практике и рассмотрим непосредственно саму новинку от ASUS.

Спецификация

Модель

ASUS TUF B450M-PLUS GAMING

Чипсет

AMD B450

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen / APU AMD Ryzen

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3200 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (AMD Ryzen − x16, APU AMD Ryzen − x8)

1 x PCI Express 2.0 x16 (x4)

1 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887-VD2

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 1 Type-C

1 х USB 3.1 Gen 2 Type-A

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF B450M-PLUS GAMING ASUS TUF B450M-PLUS GAMING

Новинка поставляется в традиционной картонной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

ASUS TUF B450M-PLUS GAMING

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TUF B450M-PLUS GAMING

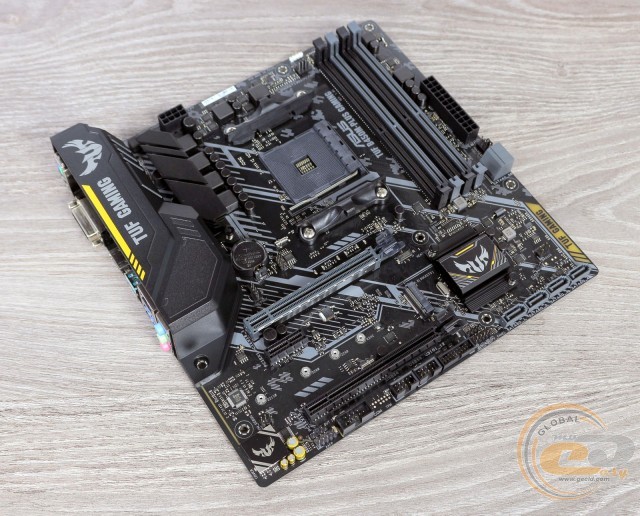

По сравнению с предшественницей ASUS TUF B350M-PLUS GAMING, дизайн новинки претерпел небольшие изменения. В частности, стало меньше желтого цвета в оформлении и визуально уменьшился чипсетный радиатор, что вполне логично, учитывая сниженное тепловыделение. В свою очередь кожух над интерфейсной панелью стал более строгим, что можно сказать обо всей плате в целом.

ASUS TUF B450M-PLUS GAMING

Зато подсветка улучшилась, ведь теперь в нижнем правом углу есть RGB-название серии. Также любителей подсветки порадует колодка подключения LED-ленты и тот факт, что теперь за ее работу отвечает ASUS AURA Sync. Это позволит синхронизировать свечение с другими комплектующими с соответствующей сертификацией.

ASUS TUF B450M-PLUS GAMING

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express 2.0 x16. Порадовало использование DIMM-слотов с защелками с одной стороны и в целом удачное расположение крепежных отверстий.

ASUS TUF B450M-PLUS GAMING

Взглянув на обратную сторону ASUS TUF B450M-PLUS GAMING, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что оба радиатора системы охлаждения закреплены при помощи пластиковых клипс.

ASUS TUF B450M-PLUS GAMING

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0.

Любопытно, что количество USB 3.1 Gen 1 по сравнению с ASUS TUF B350M-PLUS GAMING уменьшилось − теперь их пять вместо шести: два внутренних и три внешних. С другой стороны, один из внешних интерфейсов получил формат Type-C.

ASUS TUF B450M-PLUS GAMING

ASUS TUF B450M-PLUS GAMING

Возможности организации дисковой подсистемы остались без изменений и представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA6G_5/6») в случае установки M.2-накопителя.

ASUS TUF B450M-PLUS GAMING

Системная плата ASUS TUF B450M-PLUS GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 3200 МГц. Максимальный объем памяти может достигать 64 ГБ. При желании можно организовать двухканальный режим работы ОЗУ.

ASUS TUF B450M-PLUS GAMING

ASUS TUF B450M-PLUS GAMING

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета AMD B450, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 44°C (при разгоне – 43,8°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 67,6°C (при разгоне − 70,1°C);
  • дроссели – 71,2°C (при разгоне − 79,1°C).

Как видим, при сборке системы не стоит забывать о хорошей циркуляции воздуха внутри корпуса, особенно если вы планируете разгон процессора.

ASUS TUF B450M-PLUS GAMING

ASUS TUF B450M-PLUS GAMING

Питание ЦП осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW, а в обвязке используются качественные твердотельные конденсаторы, ферритовые дроссели и транзисторы On Semiconductor 4C10B и 4C06B.

ASUS TUF B450M-PLUS GAMING

Для расширения функциональности ASUS TUF B450M-PLUS GAMING у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (x4).

К процессору подключен только верхний разъем PCI Express 3.0 x16 c усиленной конструкцией, который и использует все доступные 16 линий (8 линий в случае установки APU AMD Ryzen), тогда как второму достались только четыре чипсетные линии. Если вы захотите установить пару видеокарт, то это будет возможно только с решениями от AMD при использовании CPU AMD Ryzen, но схема их работы (x16+x4) будет далеко не самой оптимальной.

ASUS TUF B450M-PLUS GAMING

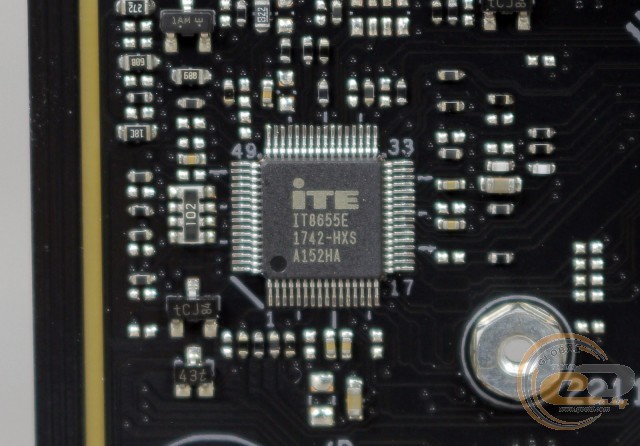

Возможности Multi I/O возложены на микросхему ITE8655E, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

ASUS TUF B450M-PLUS GAMING

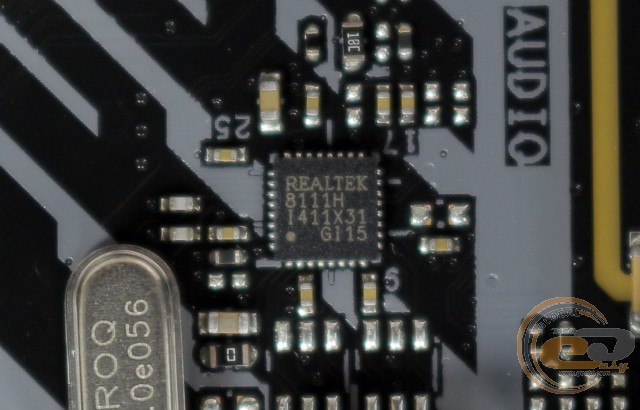

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.

ASUS TUF B450M-PLUS GAMING

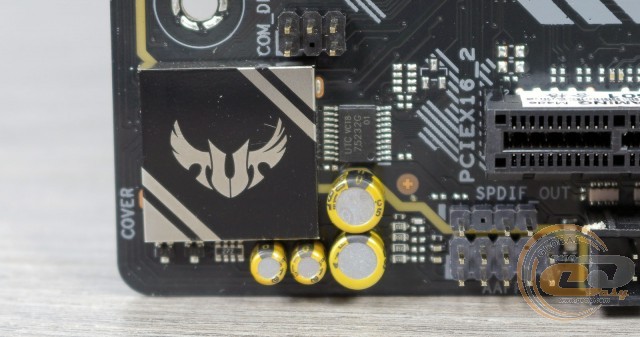

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887-VD2 и включает в себя конденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы, а сам кодек теперь прикрыт защитным кожухом.

ASUS TUF B450M-PLUS GAMING

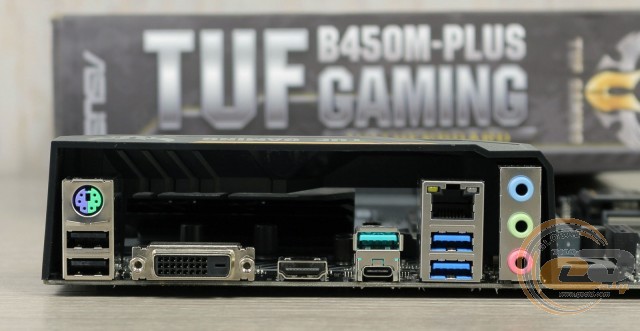

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 x PS/2 Combo;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x RJ45;
  • 2 x USB 3.1 Gen 1;
  • 1 x USB 3.1 Gen 1 Type-C;
  • 1 x USB 3.1 Gen 2;
  • 2 х USB 2.0;
  • 3 x аудиопорта.

Как мы уже упоминали выше, новинка лишилась одного порта USB 3.1 Gen 1 на интерфейсной панели по сравнению с ASUS TUF B350M-PLUS GAMING, однако этим отличия не ограничились. Также нас покинул видеовыход D-Sub, что не столь печально, и один порт USB 3.1 Gen 2, что уже неприятно. В итоге, вместо восьми портов USB у предыдущей модели мы получаем шесть, зато с поддержкой USB Type-C. Также никуда не делась особенность в виде неудобного подключения многоканальной акустики.

ASUS TUF B450M-PLUS GAMING

Возможности организации охлаждения внутри системного корпуса у ASUS TUF B450M-PLUS GAMING достаточно скромные. В наличии всего три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, тогда как оставшиеся два предназначены для подключения системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS TUF B450M-PLUS GAMING

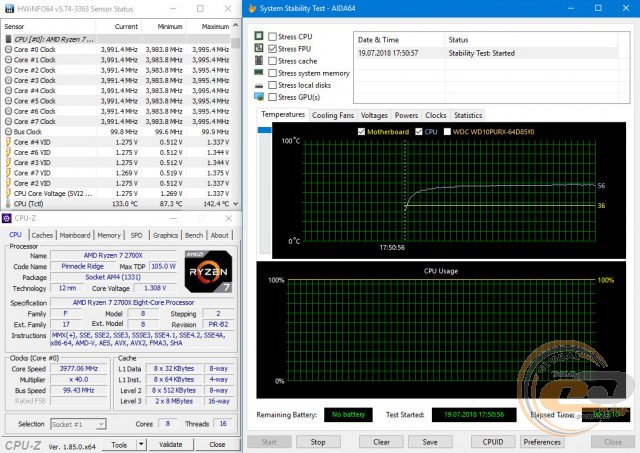

Воспользовавшись функцией автоматического разгона через BIOS, мы получили частоту процессора AMD Ryzen 7 2700X на уровне 3977 МГц при напряжении 1,308 В. В процессе прохождения стресс-теста AIDA64 температура ядер поднялась до 56°С при критическом показателе 85°С для данной модели.

ASUS TUF B450M-PLUS GAMING

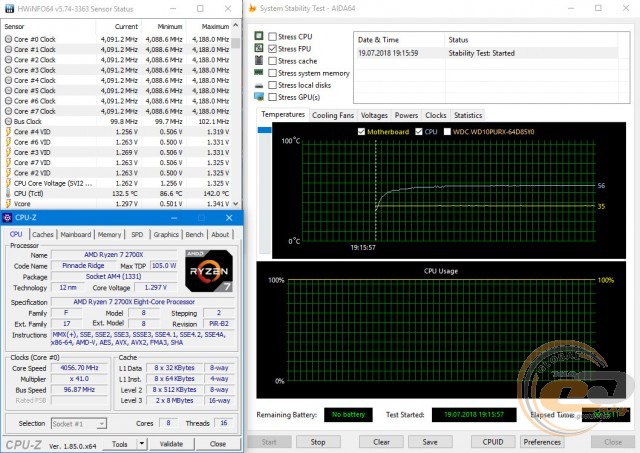

В ручном режиме удалось повысить частоту процессора до 4056 МГц при напряжении 1,297 В. Для этого в BIOS мы выставили множитель «41» и напряжение «Offset mode» подняли до 0,11250 В. При прохождении стресс-теста температура ядер не изменилась, поэтому никаких проблем со стабильностью работы не было.

ASUS TUF B450M-PLUS GAMING

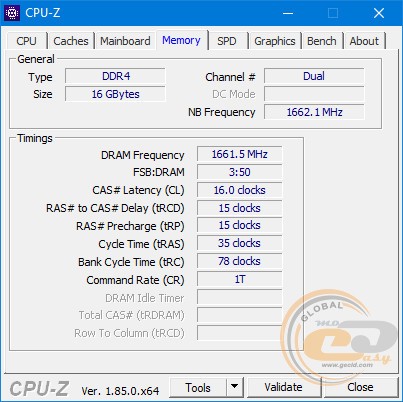

Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z работали на скорости DDR4-3333 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS TUF B450M-PLUS GAMING использовалось следующее оборудование:

Процессор

AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-32000 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

ASUS TUF B450M-PLUS GAMING

ASUS TUF B450M-PLUS GAMING

ASUS TUF B450M-PLUS GAMING

ASUS TUF B450M-PLUS GAMING

ASUS TUF B450M-PLUS GAMING

ASUS TUF B450M-PLUS GAMING

ASUS TUF B450M-PLUS GAMING

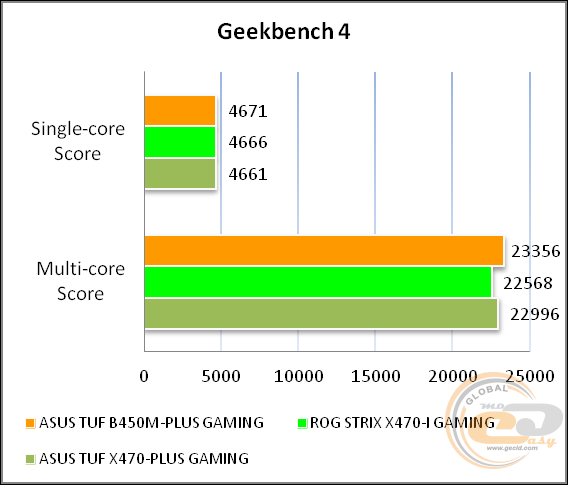

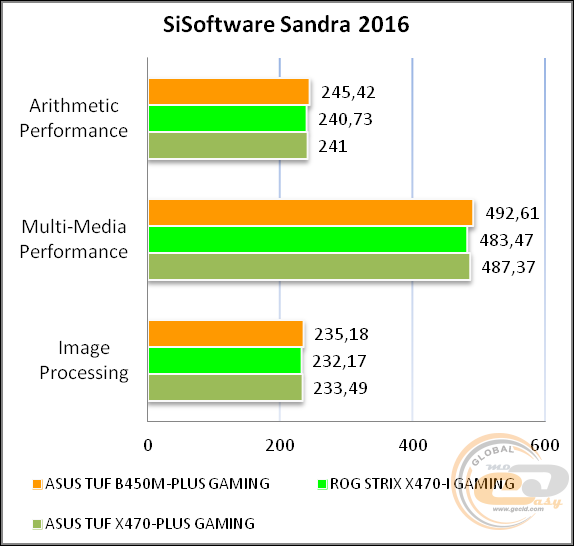

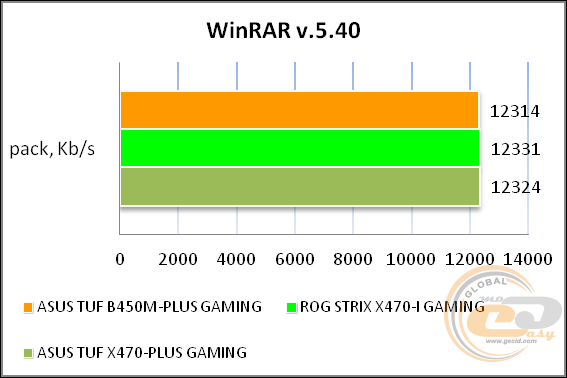

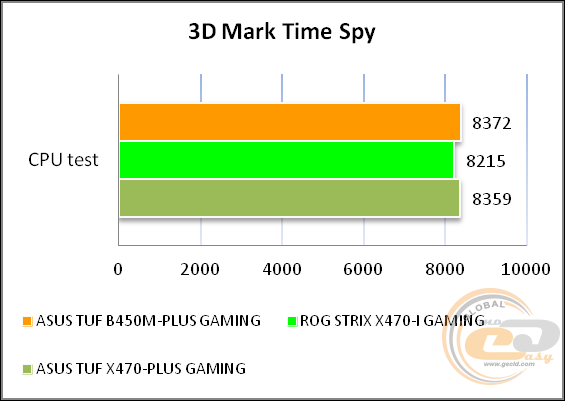

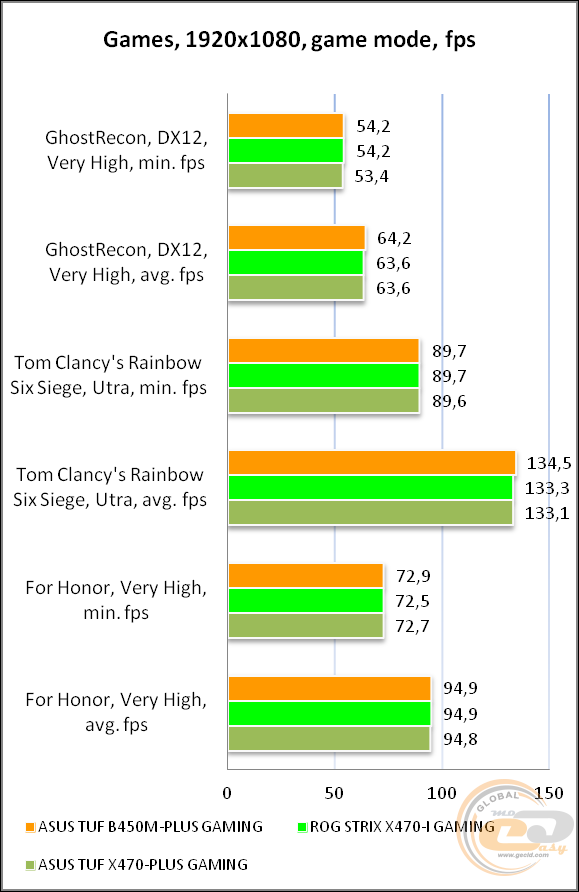

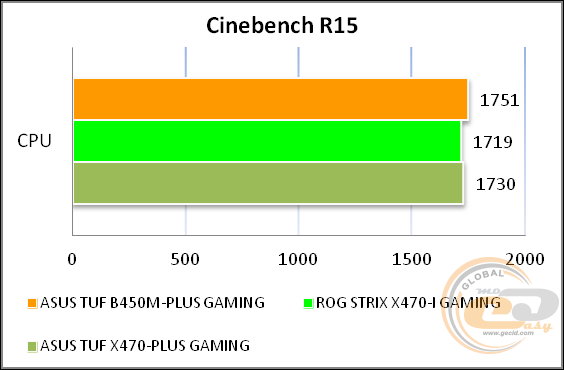

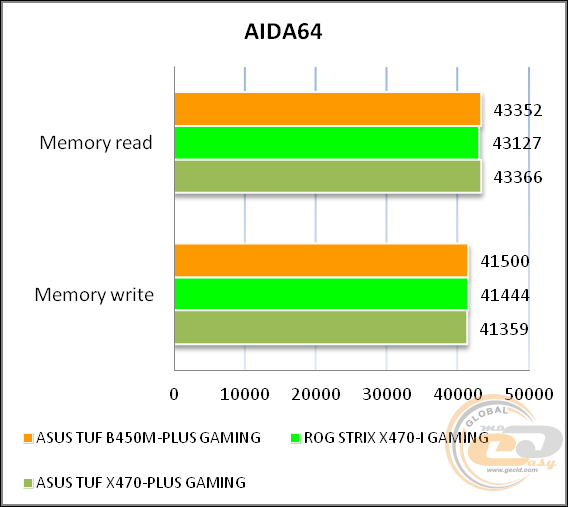

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887-VD2

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.05

Отлично

Уровень шума, дБ (А)

-85.2

Хорошо

Динамический диапазон, дБ (А)

85.2

Хорошо

Гармонические искажения, %

0.0067

Очень хорошо

Гармонические искажения + шум, дБ(A)

-75.7

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-86.1

Отлично

Интермодуляции на 10 кГц, %

0.018

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.06

Отлично

Уровень шума, дБ (А)

-92.6

Очень хорошо

Динамический диапазон, дБ (А)

92.5

Очень хорошо

Гармонические искажения, %

0.0071

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.4

Средне

Интермодуляционные искажения + шум, %

0.013

Очень хорошо

Взаимопроникновение каналов, дБ

-86.6

Отлично

Интермодуляции на 10 кГц, %

0.011

Очень хорошо

Общая оценка



Очень хорошо

Новинка получила в свое распоряжение улучшенную версию кодека Realtek ALC887, что положительным образом сказалось на качестве ее звуковой подсистемы, возможностей которой будет достаточно большинству нетребовательных пользователей.

Выводы

ASUS TUF B450M-PLUS GAMING

Давайте подведем итоги нашего знакомства с материнской платой ASUS TUF B450M-PLUS GAMING, выполненной на новом чипсете среднего уровня AMD B450. Пока она еще недоступна в продаже, поэтому сориентировать вас по стоимости мы не можем. Но поскольку она является обновленной версией рассмотренной ранее ASUS TUF B350M-PLUS GAMING, которая стоит порядка $106, то можно рассчитывать на схожее ценовое позиционирование с отклонением в большую сторону.

В сравнении с предшественницей, ASUS TUF B450M-PLUS GAMING получила ряд изменений. Например, она лишилась пары портов USB 3.1 (Gen 1 и Gen 2) и видеовыхода D-Sub. С другой стороны, появился USB Type-C. Радиатор на чипсете стал визуально меньшим, но на эффективности охлаждения это не отобразилось. Зато увеличилось количество транзисторов в подсистеме питания, улучшился дизайн аудиоподсистемы и теперь подсветка соответствует технологии ASUS Aura Sync.

Что же касается особенностей, то они остались неизменны, а именно: неудобное подключение многоканальной акустики и ограничение по одновременному использованию интерфейсов дисковой подсистемы. Также можно вспомнить урезанную поддержку процессоров: новинка не будет работать с APU AMD A и CPU AMD Athlon под Socket AM4 – подойдут лишь AMD Ryzen первого и второго поколений, а также APU AMD Ryzen.

Сам же новый чипсет привнес не так уж и много, и ситуация с ним аналогична обновлению AMD X470, который по сравнению с AMD X370 получил поддержку технологии AMD StoreMI, снижение энергопотребления и улучшение работы с разгоном как в ручном, так и в автоматическом режиме.

Достоинства:

  • приятный дизайн;
  • наличие подсветки ASUS AURA Sync и колодки для светодиодной ленты;
  • поддержка USB 3.1 Gen 2 и USB Type-C;
  • достойные возможности дисковой подсистемы;
  • четыре DIMM-слота для легкого наращивания подсистемы оперативной памяти;
  • усиленный разъем PCIe x16 для установки габаритных видеокарт;
  • улучшенный дизайн аудиоподсистемы;
  • хорошие возможности по автоматическому и ручному разгону;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • неудобное подключение многоканальной акустики;
  • поддержка исключительно CPU и APU AMD Ryzen;
  • ограничения по одновременной работе интерфейсов дисковой подсистемы.


Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, ASUS, G.SKILL, Philips и Seasonic за предоставленное для тестового стенда оборудование.
