Обзор и тестирование материнской платы ASUS TUF Z390M-PRO GAMING: оптимально для компактных систем?

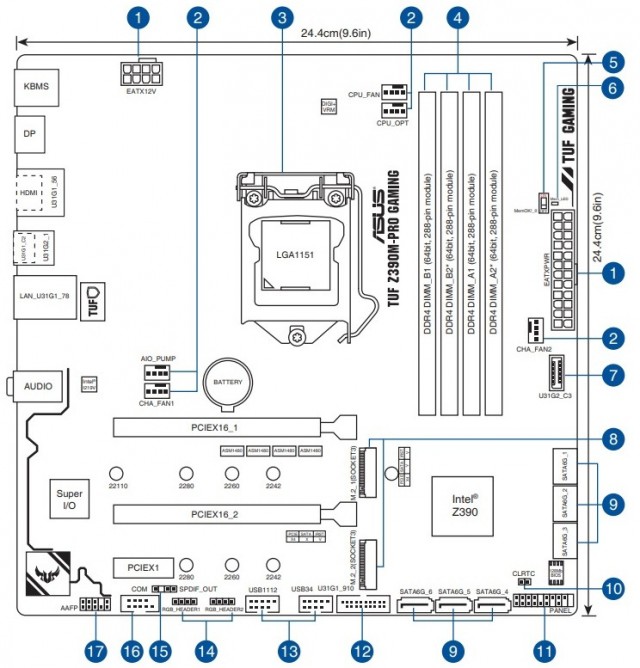

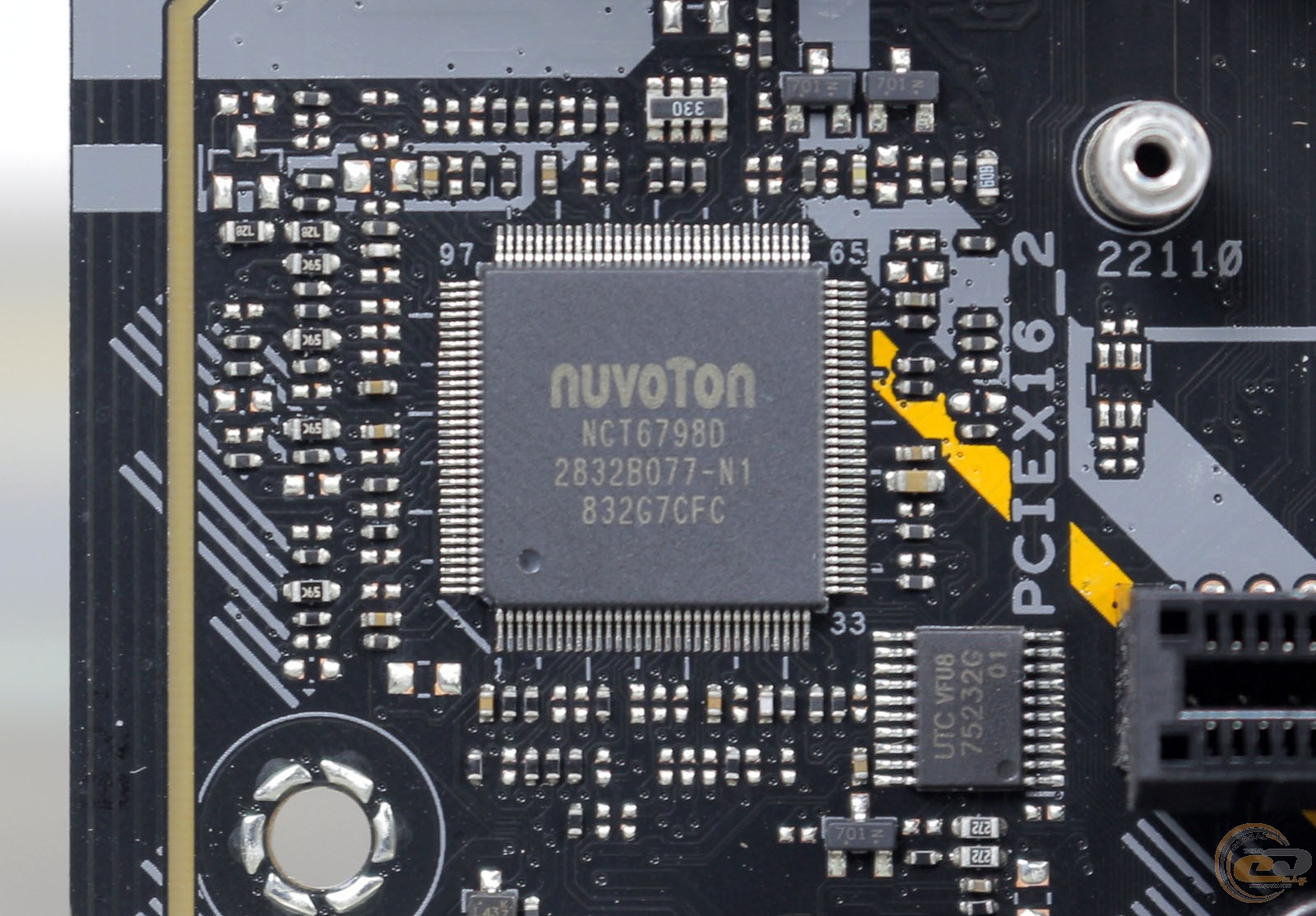

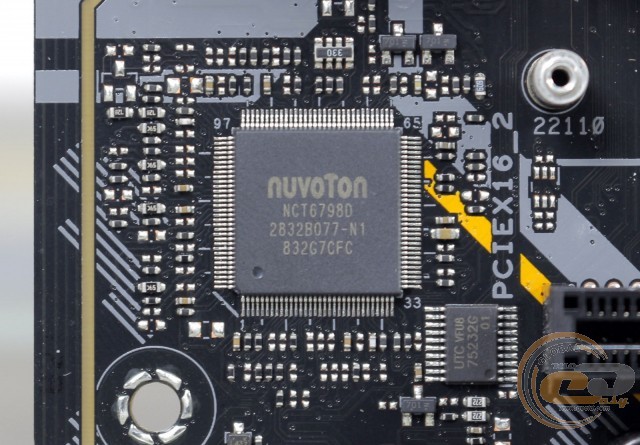

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг и управляет портами COM и PS/2.

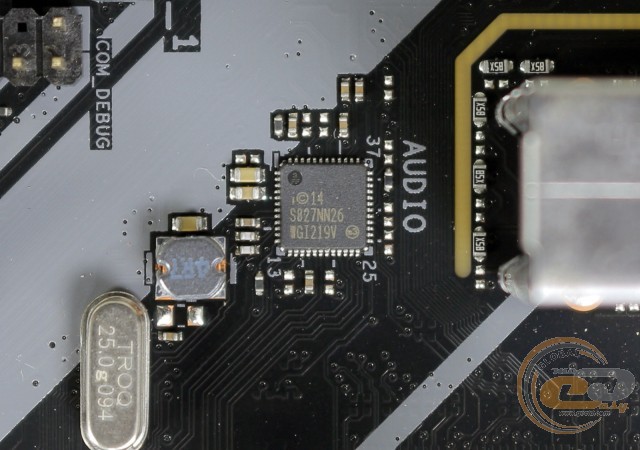

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.

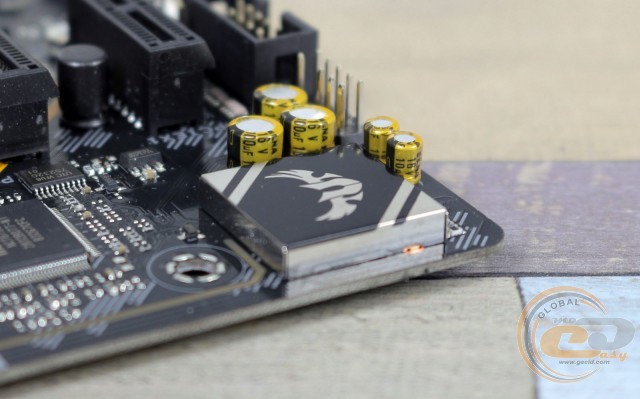

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC S1200A. Она включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

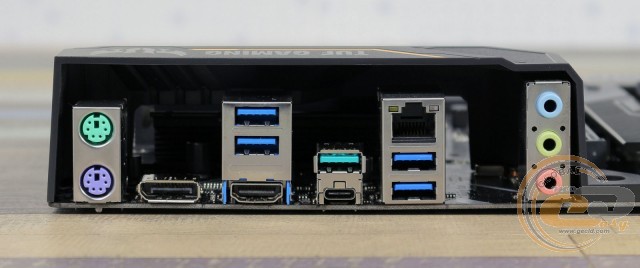

На интерфейсную панель тестируемой модели выведены следующие порты:

• 2 x PS/2;
• 1 x DisplayPort;
• 1 x HDMI;
• 1 x RJ45;
• 4 х USB 3.1 Gen 1;
• 1 x USB 3.1 Gen 2 Type-A;
• 1 x USB 3.1 Gen 2 Type-C;
• 3 x аудиопорта.

Интерфейсная панель отличается поддержкой достаточного количества портов USB, включая два высокоскоростных USB 3.1 Gen 2, и двумя видеовыходами. Также отметим возможность реализации порта COM. А вот неудобное подключение многоканальной акустики может кому-то не понравиться.

Что же касается возможностей организации охлаждения, то они у ASUS TUF Z390M-PRO GAMING достаточно широкие. В наличии пять 4-контактных разъемов для подключения вентиляторов: два предназначены для охлаждения центрального процессора, один используется для подключения водоблока СВО, а еще два пригодятся для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

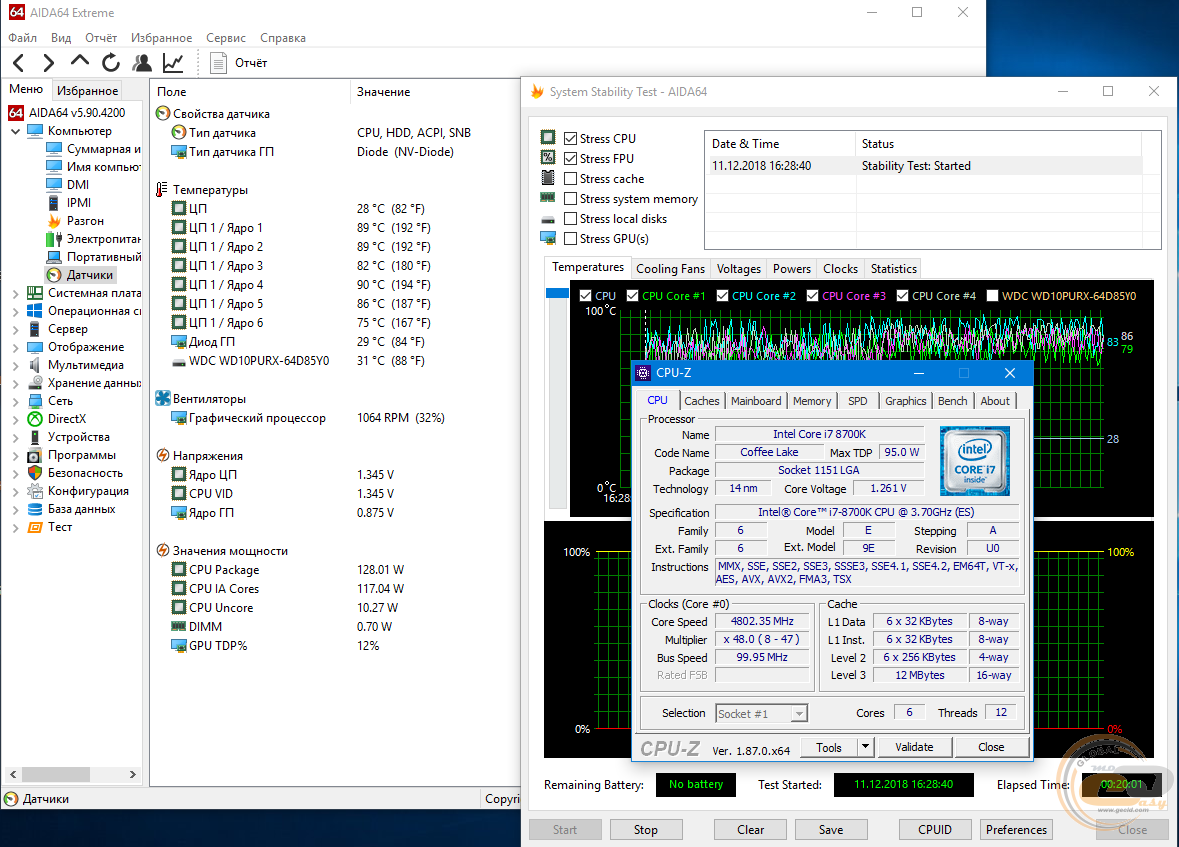

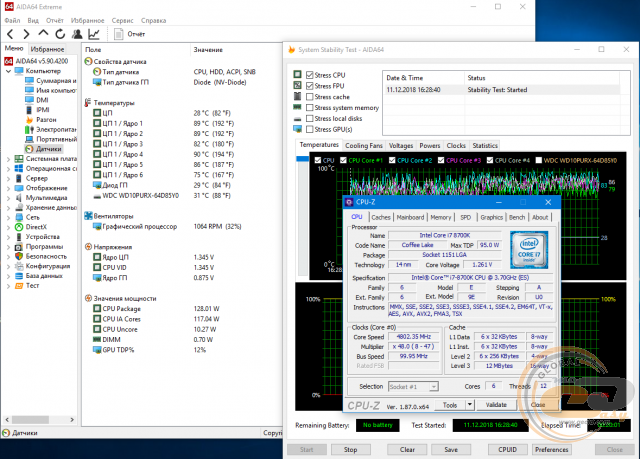

Воспользовавшись функцией автоматического разгона в BIOS, мы получили частоту процессора Intel Core i7-8700K на уровне 4,8 ГГц при напряжении 1,261 В. При запуске стресс-теста AIDA64 максимальная температура ядер достигала 90°С, но система оставалась стабильной.

Длительная работа нашей версии этого процессора достигается как раз при разгоне до 4,8 ГГц, поэтому ручной оверклокинг не проводился.

При автоматическом разгоне возросла и частота памяти до DDR4-3200 МГц.

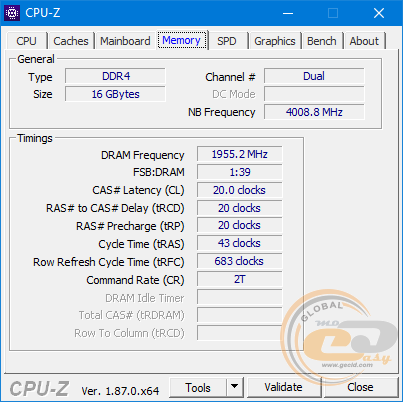

Вручную скорость тестовой оперативной памяти DDR4-3200 G.SKILL Trident Z удалось поднять до DDR4-3900 МГц.

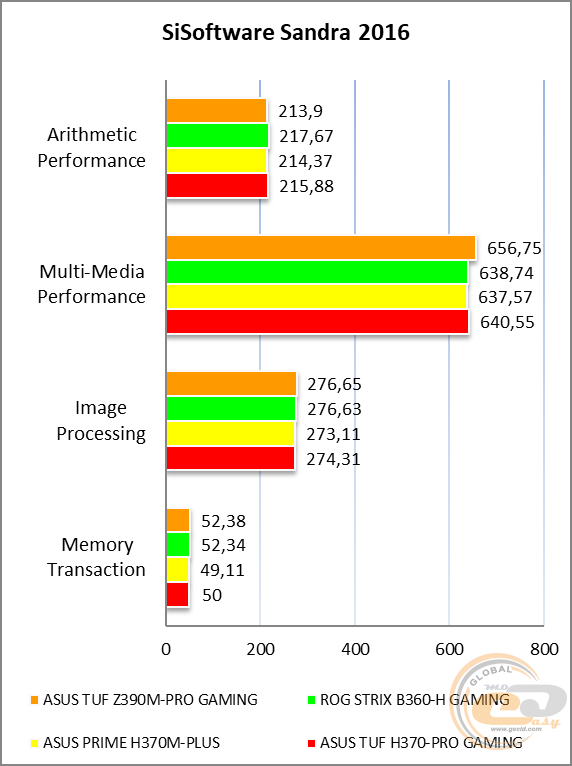

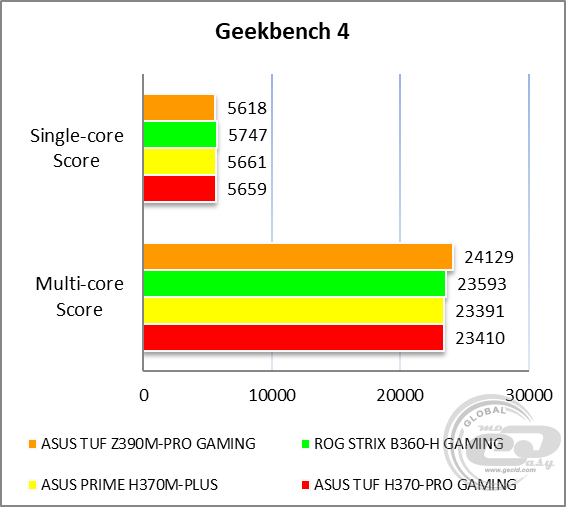

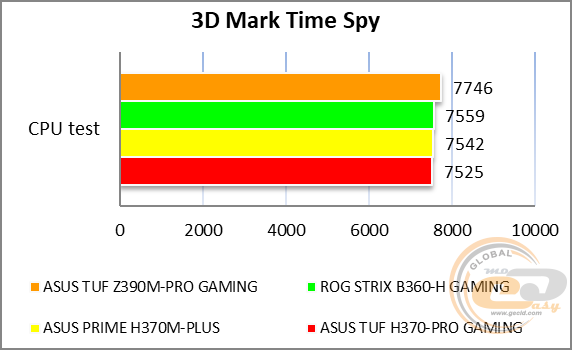

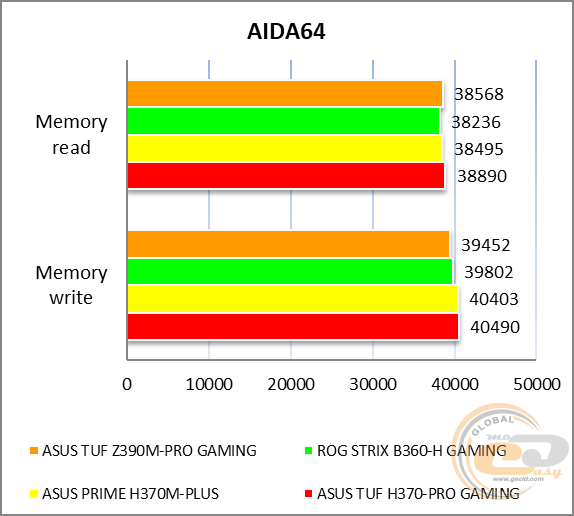

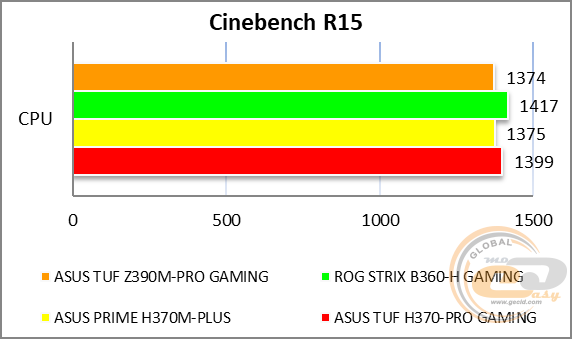

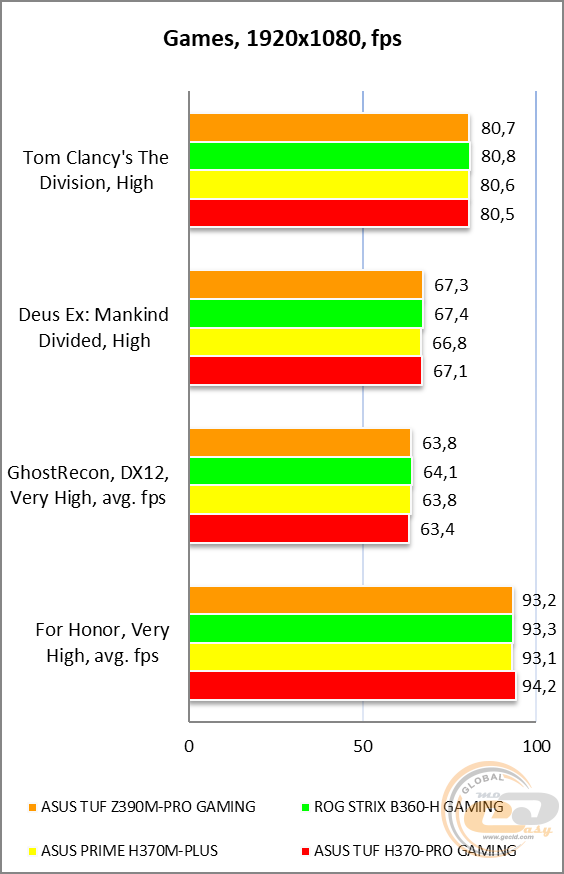

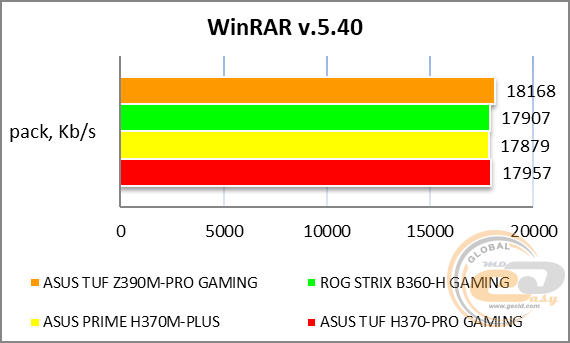

Тестирование

Для проверки возможностей материнской платы ASUS TUF Z390M-PRO GAMING использовалось следующее оборудование:

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема на основе 8-канального кодека Realtek ALC S1220A с рядом интересных особенностей демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно.

Выводы

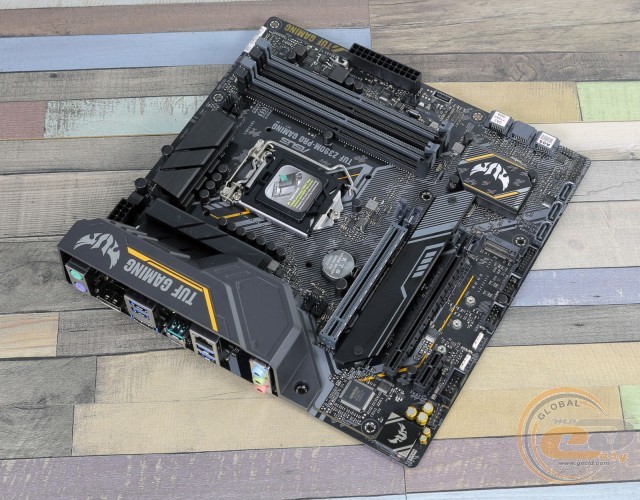

ASUS TUF Z390M-PRO GAMING – интересная материнская плата для своей целевой аудитории. Она удачно совмещает компактные габариты формата microATX и богатое оснащение. Использование флагманского чипсета Intel Z390 гарантирует возможность разгона комплектующих и установку пары видеокарт с двухслотовым кулером по схеме x8+x8.

Среди других ее приятных особенностей отметим 6+3-фазную подсистему питания, эффективное охлаждение ключевых узлов даже при разгоне, поддержку быстрых модулей оперативной памяти, наличие одного радиатора охлаждения M.2-накопителя, приятный и продуманный дизайн, хороший набор внешних интерфейсов, LED-подсветку и возможность подключения двух светодиодных лент.

Но перед покупкой стоит помнить о привычном ограничении по одновременному использованию интерфейсов дисковой подсистемы и о неудобном подключении многоканальной акустики.

В итоге ASUS TUF Z390M-PRO GAMING выглядит очень интересным решением для сборки современной компактной игровой системы с возможностью разгона. Также она доступна в версии с предустановленным модулем беспроводных интерфейсов.

Достоинства:

• 6+3-фазная цифровая подсистема питания;
• повышенная надежность;
• приятный и продуманный дизайн;
• поддержка интерфейсов USB 3.1 Gen 2 Type-A и Type-C;
• поддержка мультиграфических связок в режиме x8+x8;
• слот PCI Express x16 с усиленной конструкцией;
• хороший комплект поставки;
• хорошие возможности по автоматическому и ручному разгону;
• качественная звуковая подсистема;
• подсветка и две колодки для светодиодных лент;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничения по одновременной работе некоторых интерфейсов;
• неудобное подключение многоканальной акустики.



Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
