Обзор и тестирование материнской платы ASUS Z170I PRO GAMING

16-12-2015

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

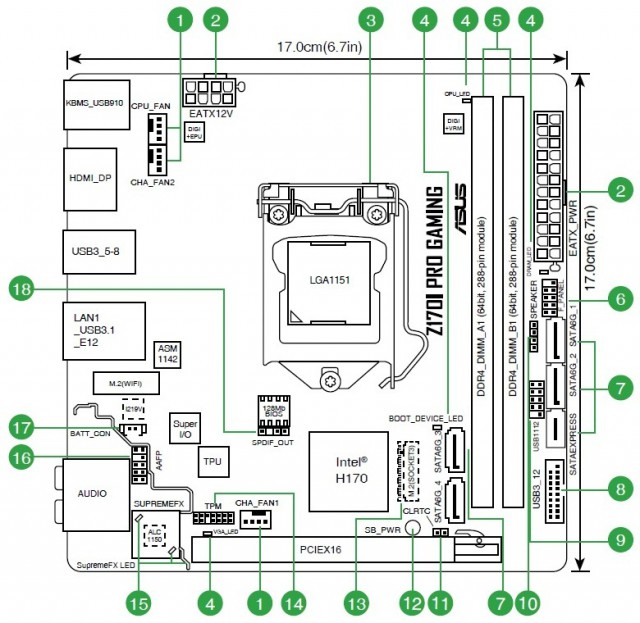

Возможности организации охлаждения внутри системного корпуса у ASUS Z170I PRO GAMING вполне стандартные для формата Mini-ITX. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, в то время как два других предназначены для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS Z170I PRO GAMING

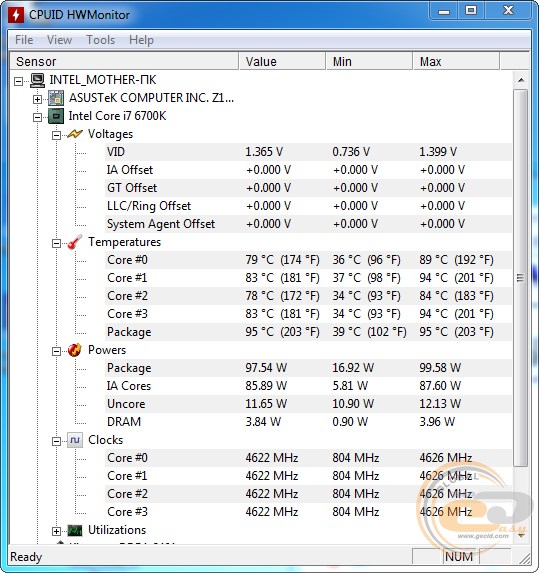

По итогам ручного разгона процессора Intel Core i7-6700K, путем увеличения множителя до «х46» и параметра «CPU Load Line Calibration» до 6, его стабильная рабочая частота составила 4622 МГц при напряжении 1,365 В.

ASUS Z170I PRO GAMING

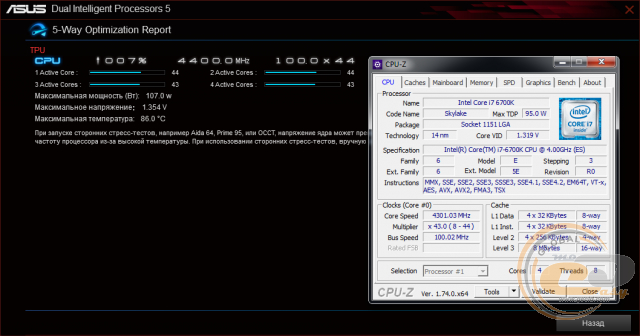

Использование возможностей автоматического разгона при помощи комплектной утилиты в режиме «TPU 1» позволило повысить частоту процессора до 4300 МГц при напряжении 1,319 В.

ASUS Z170I PRO GAMING

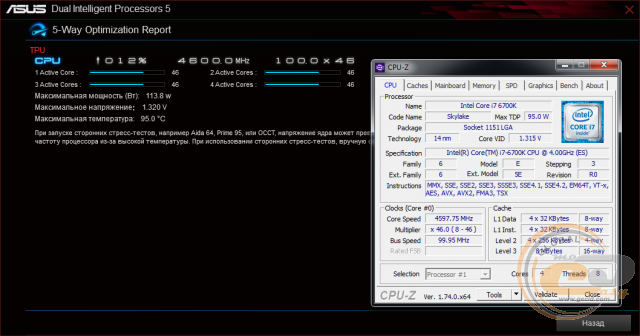

После активации функции автоматического разгона ЦП в режиме «TPU 2», его частота была зафиксирована на отметке 4600 МГц при напряжении 1,315 В.

Также не обошлось без привычного режима автоматического разгона при помощи EZ Tuning Wizard, для активации которого необходимо выбрать сценарий использования вашего компьютера: «Daily Computing» или «Gaming/Video Editing». Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО.

В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

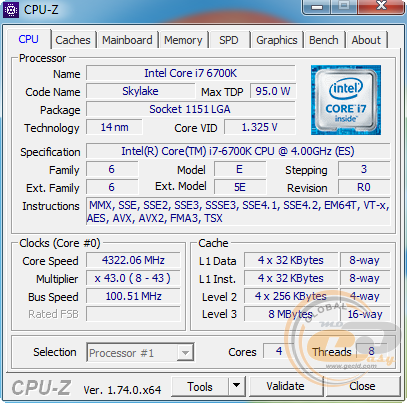

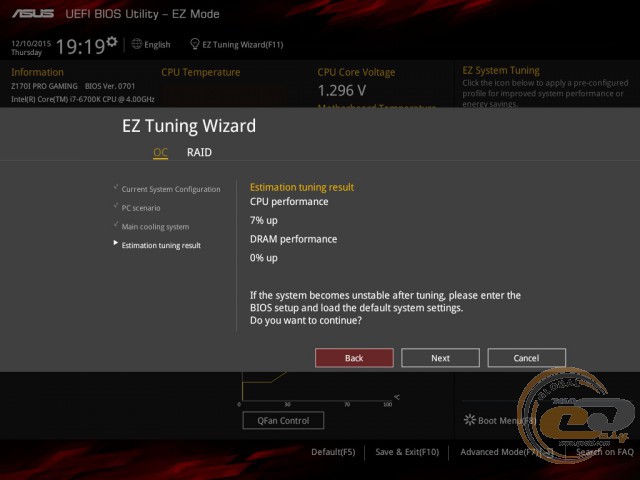

К примеру, после выбора пунктов «Daily Computing» и «Box cooler» система установила разгон на уровне 7% для процессора и 0% для памяти, что дало в итоге частоту процессора 4322 МГц при напряжении 1,325 В.

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

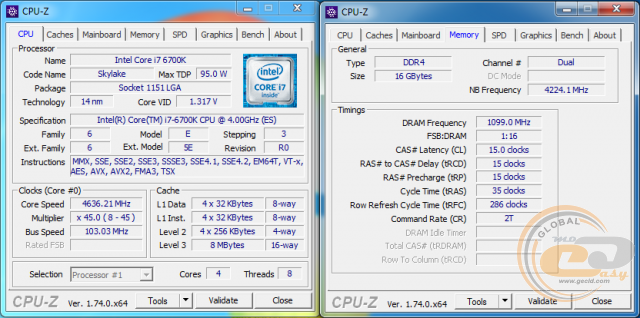

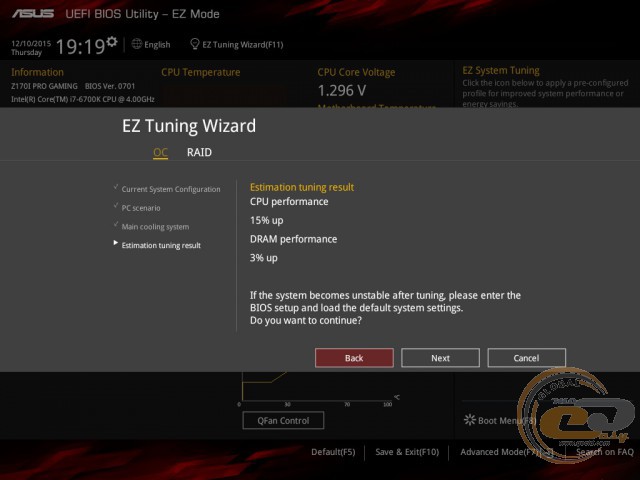

Выбор же наиболее экстремальных пунктов («Gaming/Video Editing» и «Water cooler») предлагает разгон на 15% для процессора и на 3% для оперативной памяти. Частота ЦП достигла 4636 МГц при напряжении 1,317 В. А вот память заработала на скорости 2200 МГц.

ASUS Z170I PRO GAMING

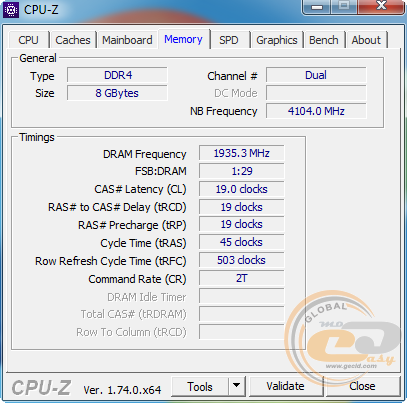

Тестовые модули оперативной памяти с максимальной номинальной рабочей частотой 2400 МГц были успешно разогнаны до скорости DDR4-3870 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS Z170I PRO GAMING использовалось следующее оборудование:

Процессор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Видеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

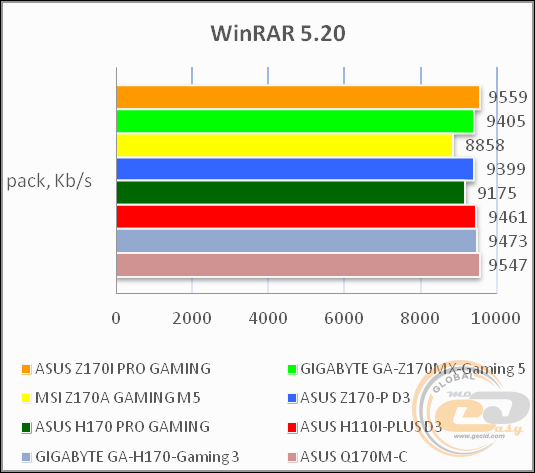

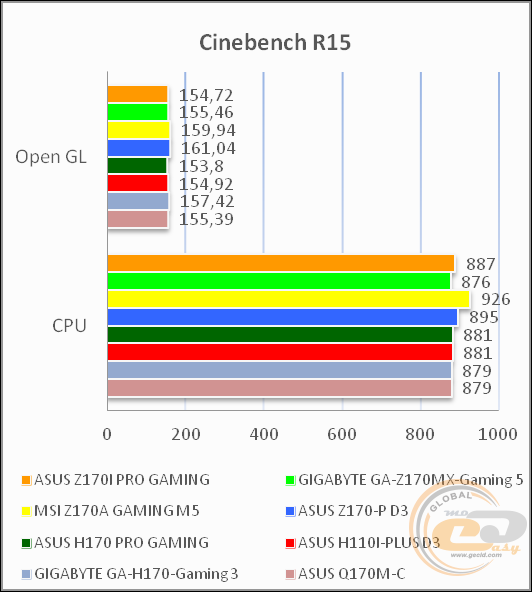

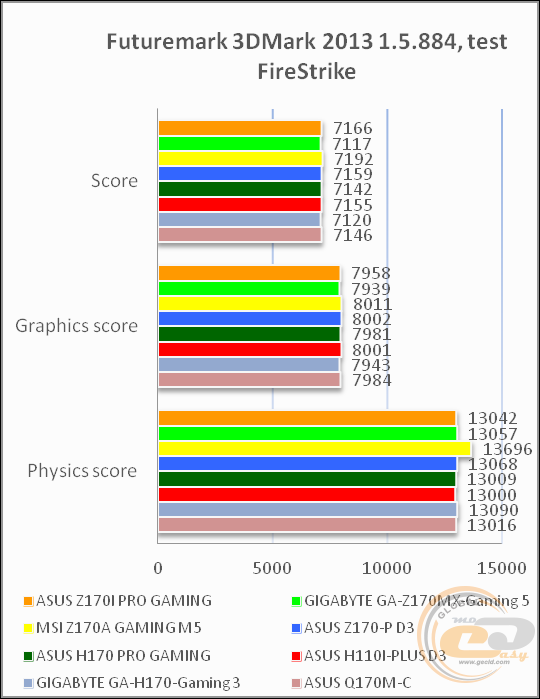

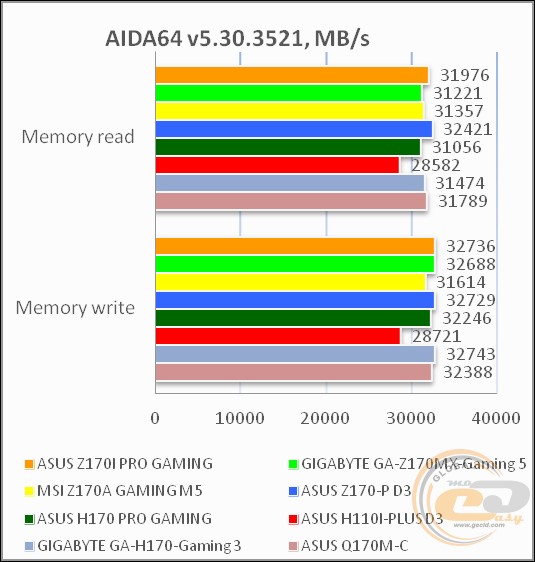

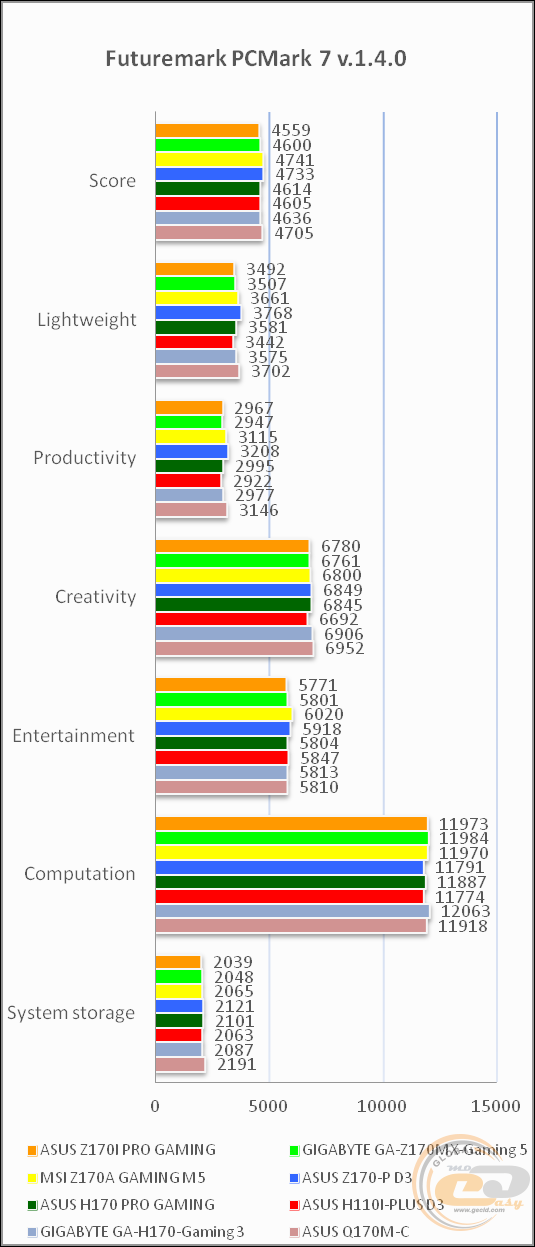

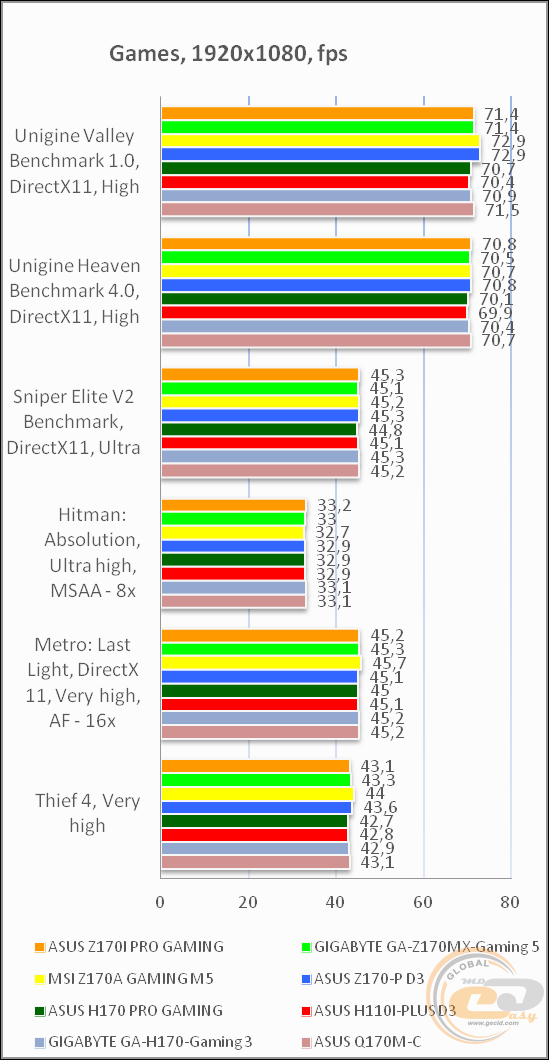

Результаты тестов

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

Продемонстрированные результаты указывают на высокий уровень качества исполнения новинки. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека SupremeFX

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.21, +0.15

Отлично

Уровень шума, дБ (А)

-91.1

Очень хорошо

Динамический диапазон, дБ (А)

91.0

Очень хорошо

Гармонические искажения, %

0.0025

Отлично

Гармонические искажения + шум, дБ(A)

-83.8

Хорошо

Интермодуляционные искажения + шум, %

0.0085

Очень хорошо

Взаимопроникновение каналов, дБ

-91.6

Отлично

Интермодуляции на 10 кГц, %

0.0087

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.21, +0.11

Отлично

Уровень шума, дБ (А)

-104.9

Отлично

Динамический диапазон, дБ (А)

104.8

Отлично

Гармонические искажения, %

0.0026

Отлично

Гармонические искажения + шум, дБ(A)

-88.9

Хорошо

Интермодуляционные искажения + шум, %

0.0038

Отлично

Взаимопроникновение каналов, дБ

-96.5

Отлично

Интермодуляции на 10 кГц, %

0.0035

Отлично

Общая оценка



Очень хорошо

Предустановленный кодек SupremeFX демонстрирует очень хорошее качество воспроизведения звука, которого многим пользователям будет более чем достаточно для повседневного использования.

Выводы

Материнская плата ASUS Z170I PRO GAMING является очень интересным решением для настоящих игроманов, желающих получить качественную и производительную систему в компактном формате Mini-ITX. К ключевым ее преимуществам относятся хорошие возможности по организации дисковой подсистемы, сетевой контроллер компании Intel с поддержкой фирменной технологии GameFirst IV, которая оптимизирует интернет-трафик с целью повышения приоритета онлайн-игр, а также отличная звуковая подсистема SupremeFX.

Отдельно выделим наличие предустановленного двухполосного модуля беспроводных интерфейсов с поддержкой стандартов IEEE 802.11ac и Bluetooth 4.1, грамотную компоновку набортных элементов и удачный набор портов интерфейсной панели (включая поддержку двух интерфейсов USB 3.1 Type-A).

Что же касается особенностей ASUS Z170I PRO GAMING, то перед покупкой стоит принять во внимание наличие только двух DIMM-слотов. В остальном же новинка полностью лишена каких-либо недостатков.

В итоге ASUS Z170I PRO GAMING может быть смело рекомендована к покупке благодаря отличной функциональности, высокому качеству исполнения и полному отсутствию каких-либо существенных недостатков.

Достоинства:

  • надежная 9-фазная цифровая подсистема питания DIGI+ VRM;
  • интересный и стильный дизайн;
  • присутствие интегрированного двухполосного модуля 802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.1;
  • поддержка большого количества портов USB (включая два интерфейса USB 3.1 Type-A);
  • наличие интерфейсов SATA Express и M.2;
  • качественная звуковая подсистема SupremeFX;
  • наличие гигабитного контроллера компании Intel с поддержкой технологии ASUS GameFirst IV.
  • поддержка модулей оперативной памяти стандарта DDR4-3400 МГц;
  • хорошие возможности по автоматическому и ручному разгону;
  • хорошая компоновка интерфейсной панели;
  • поддержка ряда полезных фирменных технологий;
  • подарок для любителей игры World of Warships.

Особенности:

  • два DIMM-слота для модулей оперативной памяти.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
